Tuotetyyppi	Vapaasti seisova liesi
Malli	CIE3640X
Merkki	Candy
Leveys	60 cm
Syvyys	60 cm
Korkeus	85 cm
Paino	52 kg
Virtalähde	220-240 V, 50 Hz
Tehonkulutus	~10 kW
Keittotason tyyppi	Sähköinen keraaminen keittotaso 4 vyöhykkeellä
Uunin tyyppi	Sähköinen kiertoilmauuni
Uunin tilavuus	77 litraa
Toiminnot	Perinteinen, Kiertoilma, Grillaus, Sulatus
Puhdistus	Helposti puhdistettava emalipinta
Turvaominaisuudet	Lapsilukko, Automaattinen sammutus, Jäännöslämmön ilmaisimet
Korjattavuus	Varaosat saatavilla Candy-huollosta
Asiakirjat	Käyttöohje saatavilla notice-facile.com-sivustolla

Usein kysytyt kysymykset - CIE3640X CANDY

Kuinka asetan kellon Candy CIE3640X -liesiini?

Paina Kello-painiketta, aseta sitten tunti ja minuutti + ja - -painikkeilla. Vahvista painamalla uudelleen Kello.

Mitä 'X' tarkoittaa mallissa CIE3640X?

'X' tarkoittaa yleensä ruostumatonta terästä. Muut kirjaimet voivat merkitä väriä tai tiettyjä ominaisuuksia.

Kuinka puhdistan keraamisen keittotason?

Sammuta keittotaso ja anna sen jäähtyä. Käytä keraamisen keittotason puhdistusainetta ja pehmeää liinaa tai kaavinta pinttyneille tahroille. Vältä hankaavia tyynyjä.

Uunini ei kuumene – mitä teen?

Tarkista, että uunin toiminto on valittu ja lämpötila on asetettu. Varmista, ettei sulake ole palanut. Jos uuni on edelleen kylmä, ota yhteyttä Candy-tukeen.

Voinko käyttää alumiinifoliota uunissa?

Kyllä, mutta vältä koko uunin pohjan peittämistä. Käytä foliota vain uuniritilällä valumien keräämiseen, äläkä estä ilmankiertoa.

Kuinka aktivoin lapsilukon?

Pidä Lapsilukko-painiketta painettuna 3 sekuntia, kunnes merkkivalo syttyy. Poistaaksesi toista sama toimenpide.

Mikä on uunin maksimilämpötila?

Maksimilämpötila on 250°C perinteisessä ja kiertoilmauunitilassa.

Keittotason vyöhykkeet eivät toimi – mahdolliset syyt?

Tarkista, että keittotaso on päällä ja vyöhyke on valittu. Keraamisilla tasoilla varmista, että kattila on yhteensopiva ja jäännöslämmön merkkivalo ei pala. Jos ongelmat jatkuvat, tarkista virtalähde.

Kuinka vaihdan uunin lampun?

Irrota liesi virtalähteestä. Irrota lasikansi kiertämällä sitä vastapäivään. Vaihda 25W/300°C halogeenilamppu ja kokoa takaisin.

Sopiiko liesi 13A pistorasiaan?

Ei, tämä liesi vaatii tyypillisesti 32A tai 40A liitännän erillisellä virtapiirillä. Älä käytä tavallista 13A pistorasiaa, koska se voi aiheuttaa ylikuormituksen.

KÄYTTÖOHJE CIE3640X CANDY

Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

Induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

Toiminta

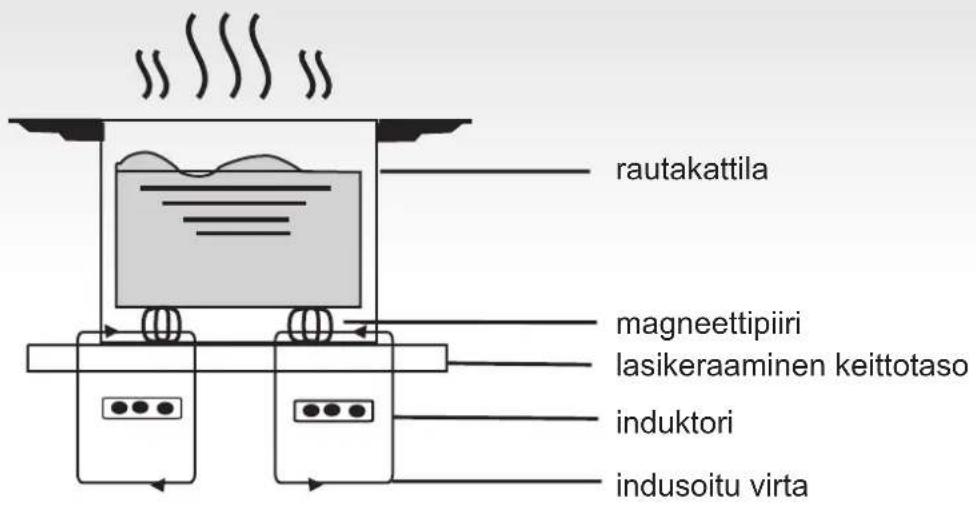

Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammuu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei-magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3 8 tuntia
4-6 4 tuntia
7-9 2 tuntia

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

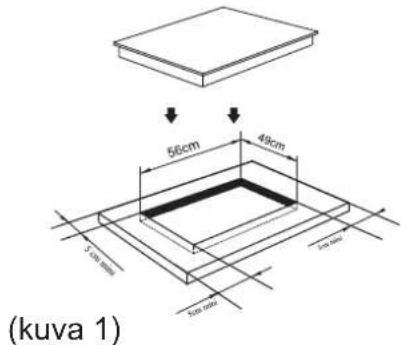

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

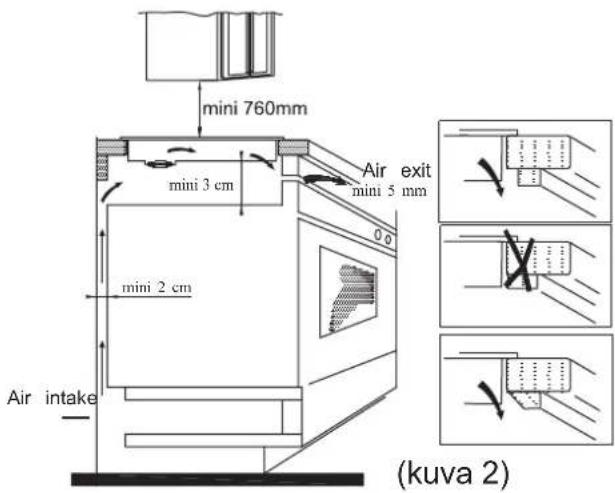

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle. (3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö. (4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä. (5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite ja taajuus	Sähkökytkentä
400V 2-N50/60Hz	1L1Musta	2L2Ruskea	3NHarmaa ja sininen	5Keltainen/Vihreä
220-240V50/60Hz	Musta ja ruskea		Harmaa ja sininen	Keltainen/Vihreä

Varmista, että sähkölaitteisto on varustettu tehokkaalla maadoituskytkennällä säädösten ja määräysten mukaan. Maadoitus on pakollista.

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta. Kaapeli ei saa taittua tai litistyä.

Induktiokeittotason kuvaus

Ohjauspaneelin kaavio

1. Tehon säätö
2. Boost
3. ON/OFF 4. Turvalukituksen painike

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso.

Painamalla yhtä aikaa painikkeita "+" ja "-", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 55 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin.

BOOST-toiminto (pikalämmitys)

Keittämisen nopeuttamiseksi, paina painiketta "BOOST" valittuasi keittoalueen. Näytössä näkyy "P".

Huomio:

1. BOOST-toiminto kestää korkeintaan 5 minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.
2. Tehostintoiminto toimii kaikilla keittoalueilla.
3. Kun tehostintoiminto on käytössä ensimmäisellä keittoalueella, toisen keittoalueen teho laskee automaattisesti tasolle 2 ja päinvastoin. Kun tehostintoiminto on käytössä kolmannella keittoalueella, neljännen keittoalueen teho laskee automaattisesti tasolle 2 ja päinvastoin.

"BOOST"-toiminnon peruutus

Kun BOOST-toiminto on valittuna, valitse kolmas (oikealla, takana) keittoalue ja paina BOOST-painiketta tai ”-”-painiketta peruuttaaksesi BOOST-toiminnon. Keittoalue palautuu nyt alkuperäiseen asetukseen.

Ajastus

Paina kyseessä olevan keittoalueen ”+”- tai ”-”-painiketta, jolloin vastaava merkkivalo alkaa vilkkua. Aktivoidaksesi ajastuksen paina ”+”- tai ”-”-painiketta, ajastusmahdollisuus on 1–99 minuuttia. Painamalla ”+”-painiketta kerran, aika lisääntyy yhdellä minuutilla. Jatkamalla ”+”-painikkeen painamista, aika lisääntyy 10 minuutilla. Mikäli aika-asetus ylittää 99 minuuttia, ajastus palaa automaattisesti ”0” minuuttiin. Käytäntö on sama ”-”-painikkeella.

Ajastuksen vahvistus

1. Painamalla ”+”- tai ”-”-painiketta, ajastus voidaan nyt asettaa.
2. Kun ajastuksen merkkivalo on vilkkunut 5 sekunnin ajan, asetettu aika on automaattisesti vahvistettu.

Ajastuksen peruutus

Painamalla ”+”- ja ”-”-painikkeita samanaikaisesti, näytössä näkyy ”0” ja ajastus on peruutettu.

Turvatoiminto

Lasten turvallisuuden vuoksi induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli ”Lo” ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 3 sekunnin ajan.

Keittoalueiden maksimiteho

Keittoalue	CIE4630B3 CIE4630B		CIE3640B3 CIE3640X		CIE3637B CIE363
	Normaali	Boost	Normaali	Boost	Normaali	Boost
1	1200	1500	1200	1500	1200	1500
2	2300	3000	2300	2600	2300	2600
3	1200	1500	3000	4000	3000	3700
4	2300	3000	----	----	----	----

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan.

Kattiloiden valinta

paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu, valurautapaistinpannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla. Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista: Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "Ü", kattila ei sovi induktiokeittotasolle.
2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

Turvallisuus ja huolto

Käytä syöttöä varten olevaa turvakytkintä.

Ainoastaan sisäkäyttöön.

Älä ikinä pese induktiokeittotasoa suoraan vedellä.

Älä ikinä käytä tyhjää kattilaa (ilman, että kattilassa on valmistettavaa ruokaa), koska kattila saattaa vahingoittua ja tämä on muutenkin vaarallista.

Älä lämmitä pakkauksissa olevia ruokia ilman, että avaat ne ensin. Näin vältät, etteivät pakkaukset räjähdä lämpölaajenemisesta johtuen.

Pitkän käytön jälkeen keittoalue pysyy hyvin lämpimänä. Palovammojen välttämiseksi, älä koske keittotason pintaa.

Tarkista säännöllisesti, että keittotason alla ilma pääsee kiertämään vapaasti (ettei tukkeena ole esim. lasia, paperia ym.).

Älä jätä keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita tai kattilan kansia, koska ne saattavat kuumentua.

Älä ikinä käytä sähköistä keittotasoa kaasukeittimien tai kerosiinilämmittimien lähellä.

Älä säilytä induktiokeittotason alla puhdistusaineita, pesuaineita tai syttyviä materiaaleja.

Jos keittotason pinta hajoaa, sammuta kaikki välttääksesi saamasta sähköiskua.

Älä käytä karkeapohjaisia kattiloita, koska ne saattavat vahingoittaa keittotason lasikeraamista pintaa.

Puhdista keittotaso säännöllisesti välttääksesi lian kasaantumista ja että laitteen hyvä toiminta heikkenisi.

Pidä laite lasten ulottumattomissa tai anna lasten käyttää ainoastaan aikuisen valvonnassa.

Jos syöttöjohto on vahingoittunut, tehtävään koulutettu tekninen unta saa vaihtaa sen.

Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, muuten kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa ja ohjauksessa.

Pikkulapsia on valvottava, etteivät he pääse leikkimään laitteella.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2002/96/EC mukaan.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö- ja elektronisten laitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.

Puhdistus ja huolto

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä		väline
vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni
erittäin likainen kuumalla vedellä ja kuivaa sittenlasikeramiikalle tarkoitetulla hankaussienellä.		lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika Kaada	vaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.	lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri,muovi tai alumiini	poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).	lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma Mahdolliset syyt ratkaisu
F0/F1/F2 vika tuulettimessa ota yhteyttä myyjään
F3-F8 lämpötila-anturissa vika ota yhteyttä myyjään
E1/E2 normaalista poikkeava sähköjännite	tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4 normaalista poikkeava lämpötila tarkista kattila
E5/E6 riittämätön lämmön säteily	sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

— tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan; — tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.
