Tuotetyyppi	Lattiatuuletin
Merkki	basicXL
Malli	BXL-FN16
Mitat (KxLxS)	n. 130 x 45 x 45 cm
Paino	n. 4,2 kg
Virtalähde	220-240 V, 50 Hz
Tehonkulutus	50 W
Roottorin halkaisija	40 cm
Nopeusasetukset	3 asetusta (matala, keski, korkea)
Oskillaatio	Kyllä, 90° vaakasuunnassa
Kallistus säädettävissä	Kyllä, manuaalinen
Korkeus säädettävissä	Kyllä, teleskooppivarsi (n. 100-130 cm)
Turvasäleikkö	Kyllä, irrotettava
Melutaso	n. 40-55 dB(A)
Puhdistus	Irrota pistoke pistorasiasta, pyyhi säleikkö ja siivet kostealla liinalla
Turvaominaisuudet	Ylikuumenemissuoja, kaatumissuoja
Varaosat	Vara-turvasäleikkö, virtajohto (saatavilla valmistajalta)
Takuu	2 vuotta
Toimitukseen sisältyy	Tuuletin, jalusta, teleskooppivarsi, turvasäleikkö, käyttöohje

Usein kysytyt kysymykset - BXL-FN16 BASICXL

Miten tuuletin kootaan?

Kokoonpano tapahtuu muutamassa vaiheessa: Ruuvaa jalka tankoon, säädä tanko haluttuun korkeuteen, asenna moottoriyksikkö siipineen ja turvasäleikön kanssa. Tarkat ohjeet löydät käyttöohjeesta.

Kuinka monta nopeusasetusta tuulettimessa on?

Tuulettimessa on 3 nopeusasetusta (matala, keski, korkea), jotka säädetään kotelon kiertokytkimellä.

Miten puhdistan tuulettimen oikein?

Irrota aina pistoke ennen puhdistusta. Käytä hieman kosteaa liinaa säleikön ja siipien pyyhkimiseen. Älä koskaan upota laitetta veteen.

Miksi tuuletin sammuu käytön aikana?

Mahdollinen syy on ylikuumenemissuoja. Anna laitteen jäähtyä ja varmista, etteivät tuuletusaukot ole tukossa. Jos sammuminen toistuu, ota yhteys asiakaspalveluun.

Voiko oskillaation poistaa käytöstä?

Kyllä, oskillaatio voidaan kytkeä päälle ja pois vetämällä kiertonuppia tai painamalla kytkintä (mallista riippuen).

Onko tuulettimen korkeus säädettävissä?

Kyllä, teleskooppivarsi mahdollistaa korkeuden säädön noin 100–130 cm. Löysää lukitus, säädä korkeus ja lukitse uudelleen.

Mitä turvaominaisuuksia tuulettimella on?

Tuuletin on varustettu ylikuumenemissuojalla ja kaatumissuojalla. Se sammuu automaattisesti ylikuumentuessaan tai kaatuessaan.

Mistä löydän varaosia basicXL BXL-FN16 -tuulettimeen?

Varaosat, kuten turvasäleikkö ja virtajohto, ovat saatavilla basicXL:n asiakaspalvelun tai valtuutettujen jälleenmyyjien kautta. Pidä mallinumero valmiina.

Kuinka äänekäs tuuletin on?

Melutaso on nopeusasetuksesta riippuen noin 40–55 dB(A), mikä vastaa hiljaista keskustelua tai taustamelua.

Onko takuu voimassa itse tehtyjen korjausten jälkeen?

Itse tehdyt korjaukset voivat mitätöidä takuun. Ota korjauksia varten aina yhteyttä valtuutettuun asiakaspalveluun.

KÄYTTÖOHJE BXL-FN16 BASICXL

BRUKSANVISNING (s. 20)

Bordsfläkt

MANUAL DE UTILIZARE (p. 24)

Ventilator portabil

BRUGERVEJLEDNING (s. 29)

Bordventilator

ANLEITUNG (S. 4)

Tischventilator

NÁVOD K POUŽITÍ (s. 22)

Stolní ventilátor

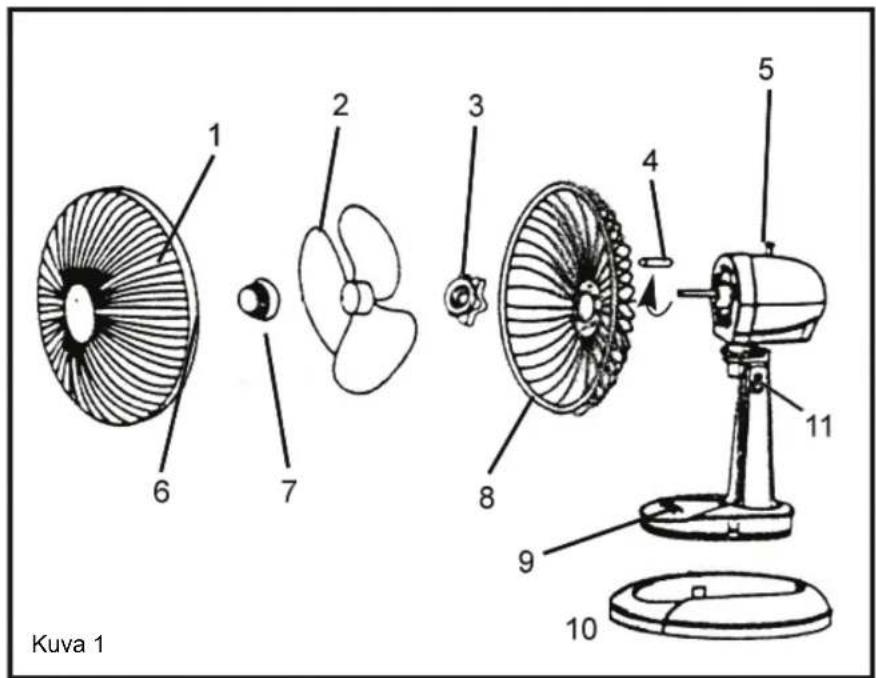

Kuva 1 kuvaa tämän tuulettimen osat. Poistettuasi tuulettimen paketista, tarkasta, että kaikki osat ovat mukana.

1. Etusäleikkö
2. Tuulettimen terä
3. Mutteri
4. Holkki (poistetaan)
5. Säätönappi (moottorikotelon päällä)
6. Salpa
7. Terän tulppa
8. Takasäleikkö
9. 3 nopeuskytkintä
10. Jalusta
11. Pidätystappi

KOKOAMINEN

1. Liitä tuulettimen jalusta tuulettimen runkoon neljällä mukana tulevalla ruuvilla.
2. Sijoita tuuletinjalusta tasaiselle, vakaalle pinnalle, kuten pöydälle tai työtasolle.
3. Poista muovinen holkki akselista.
4. Kiinnitä takasäleikkö moottorin koteloon muovisella pultila. Kahvan pitäisi olla yläosassa. Kieritä sitä myötäpäivään kirstääksesi.
5. Liu'uta terä akselin tappiin työntäen, kunnes se on tiukasti paikoillaan.
6. Testaa terän toiminta kierittämällä sitä kädelläsi. Muiden osien ei pitäisi hangata toisiinsa. Jos terä ei pyöri vapaasti, toista vaiheet 4-5.
7. Sijoita terän tulppa akselin tappiin, ja kieritä vastapäivään, kunnes se on tiukasti kiinni.
8. Varmista, että salvat säleikön molemmilla puolilla ovat auki. Sijoita etu- ja takasäleiköt yhteen ja sulje sivusalvat. Jos ne eivät sovi hyvin yhteen, toista prosessi.

KÄYTTÖOHJEET

Aseta tuuletin turvalliselle, tasaiselle pinnalle, josta se ei voi pudota, tai josta johto ei voi vetää sitä alas. Kytke tuuletin 220V/50Hz:n jännitteeseen ja seuraa käyttöohjeita:

Tämä tuuletin on varustettu kolmella tuuletinnopeudella parhaan ilmavirtauksen mahdollistamiseksi.

0- Tämän painikkeen painaminen sammuttaa tuulettimen virran.

1- Tämän painikkeen painaminen käynnistää virran päälle MATALALLA nopeusasetuksella.
2- Tämän painikkeeen painaminen käynnistää virran päälle KOHTALAISELLA nopeusasetuksella.
3- Tämän painikkeen painaminen käynnistää virran päälle KORKEALLA nopeusasetuksella.

PYÖRIMINEN: Aktivoidaksesi pyörimistoiminnon puhalluksen jakamiseksi, paina vain painiketta alas (tuulettimen moottorikotelon päällä). Sammuttaaksesi pyöritystoiminnon halutulle puhallusasetukselle, vedä pyöritystappi ylös. Pyörintäasetuksen hallinta voidaan tehdä samalla vaikka tuuletin on toiminnassa.

KÄÄNNÄ: Kääntääksesi tuulettimen päätä niin, että ilmavirtaus tulee kulmassa, pidä tuulettimen jalusta yhdellä kädellä ja tartu moottorikoteloon toisella kädellä, käännä sitten tuulettimen päätä kunnes se on halutussa kulmassa. Varo, ettet käännä päätä taakse pidemmälle kuin on tarkoitus, koska se vahingoittaa laitetta.

TEKNISET TIEDOT

MALLIN NRO BXL-F	N12 BXL-FN16
TEHO	35	46.8
JÄNNITE 220V AC, 50Hz	220V AC, 50Hz
PAINO (KG) 2.1 2.5
MITAT (cm) 39.5x17.5x34	43.5x21x44

PUHDISTUSOHJEET

• Irroita johto pistorasiasta tuuletinta puhdistettaessa.
• Ohuet pölykerrokset voidaan pyyhkiä pois pehmeällä kankaalla tuulettimen takana.
• Pyyhi ulkopinnat välillä kostealla kankaalla (ei valuvan märällä), ja kuivaa perusteellisesti pehmeällä, kuivalla kankaalla ennen tuulettimen käyttöä.
• Älä käytä kovia puhdistusaineita tai materiaaleja tämän laitteen puhdistamiseen, koska laite voi vaurioitua.

HUOMAUTUS: ÄLÄ PÄÄSTÄ VETTÄ TUULETTIMEN SISÄÄN, KOSKA TÄSTÄ VOI AIHEUTUA TULIPALO TAI SÄHKÖISKU. TUULETTIMEN MOOTTORI ON VOIDELTU TEHTALLA PYSYVÄSTI, EIKÄ SE VAADI LISÄVOITELUA. MUUTA HUOLTOA EI TARVITA TAI SUOSITELLA.

TUULETTIMEN VARASTOINTI

• Noudata yllä olevia kohtien 1-4 puhdistusohjeita. Varmista, että purat ja puhdistat tuulettimen ennen varastointia.
• Säilytä alkuperäinen paketti tuulettimen varastoimiseen.
• Säilytä aina kuivassa paikassa.
• Älä koskaan säilytä virtaan kytkettynä.
• Älä koskaan kieritä johtoa tiukasti tuulettimen ympärille tai aseta painetta johdolle kohdassa, jossa se menee tuulettimeen, koska tämä voi aiheuttaa johdon kulumisen tai rikkoutumisen.

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

- Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.
• Kaikki oikeudet pidätetään. König Electronic ei ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista.
• Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
