KÄYTTÖOHJE RTT2055 ROSENLEW

Käyttöohje- Bruksanvisning

Pyykinpesukone-Tvättmaskin

RTT 2055

SISÄLLYSLUETTELO

KÄYTTÄJÄLLE....3

Turvallisuusohjeet 3

Käyttö 3

Suojeltava jäätymiseltä 3

Pakkauksen purkaminen 3

Vinkkejä ympäristön suojeluun 3

Koneen kuvaus 4

Pesuainekotelot 4

Ohjelmapaneeli 4

Koneen täyttö ja käynnistys 5

Koneen täyttäminen 5

Pesu- ja huuhteluaineen annostelu 5

Valitse haluamasi pesuohjelma 5

Valitse linkousnopeus 5

Valitse lisätoiminnot 5

"Säästö/Pika" -painike.... 5

"Esipesu"-painike 5

"Yöohjelma" -painike 5

"Lisähuhtelu" -painike 6

Käynnistä pesuohjelma 6

Pesuohjelman ollessä käynnissä 6

Pyykin lisääminen.... 6

Valitun ohjelman muuttaminen 6

Pesuohjelman peruutus 6

Pesuohjelman päättyminen 6

Ohjelmataulukko....7

Pesuvihjeitä 8

Pyykin lajittelu ja valmistelu 8

Koneen enimmäistäyttömäärä 8

Pesuaineet ja lisääineet.... 8

Pesumerkinnät 9

Koneen hoito ja puhdistaminen 10

Kalkkisaostumien poistaminen 10

Koneen ulkovaipan puhdistaminen 10

Pesu- ja huuhteluainekotelon

puhdistaminen 10

Nukkasuodattimen puhdistaminen 10

Jos pesukone ei toimi 11

Takuu 12

Huolto ja varaosat, kuluttajaneuvonta.... 12

ASENTAJALLE.... 13

Turvallisuusohjeet 13

Tekniset tiedot 13

Asennus....14

Pakkauksen purkaminen 14

Sijoittaminen 14

Pesukoneen siirtäminen 14

Vaaitaminen.... 14

Vesiliitäntä 14

Viemäriliitäntä 15

Sähköliitäntä 15

A. KÄYTTÄJÄLLE

1. TURVALLISUUSOHJEET

Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös pesukoneen mahdolliselle uudelle käyttäjälle.

Ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla.

1.1. Käyttö

• Vastaanotettuasi uuden pesukoneesi, pura se pak-kauksestaan ja tarkista, ettei kone ole vaurioitunut kuljetuksessa. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälikkeeseen. Myös vauriot, virheellisyydet ja puuttuvat osat on välittömästi ilmoitettava liikkeeseen.
• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea ohjelmointivalitsimiin tai leikkiä koneella.
• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Sitä ei saa käyttää muihin tarkoituksiin, kuin mitä varten se on suunniteltu.
• Irrota koneen pistotulppa pistorasiasta ja sulje vesihana aina käytön jälkeen.
• Pese vain sellaisia vaatteita, jotka ovat konepesun kestäviä. Noudata vaatteissa olevia pesuohjeita.
• Rintaliivejä, joissa on kaarituet ei pidä pestä pesukoneessa. Älä myöskään pese koneessa repaleisia tai hyvin kuluneita vaatteita.
• Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvit tai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin laitat vaatteen koneeseen.
• Öljyssä tms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessäsi liuotinpitoista tahranpoistoainetta kuivata käsitellyt tahrakohdat ennen konepesua.
• Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, muuten ne saattavat joutua pesualtaan ja rummun väliin.
• Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.
• Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta.

1.2. Suojeltava jäätymiseltä

Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0°C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia.

• Sulje vesihana ja irrota vedenottoletku.
• Laske poistoletku lattialle, aseta letkun alle kulho, johon letkusta valuva vesi voi kertyä.
• Valitse "Tyhjennys"-ohjelma ja anna ohjelman olla

käynnissä loppuun asti.

• Kytke virta pois koneesta kääntämällä ohjelmanvalitsin kohtaan "Off/POIS" ^* tai painamalla "On/Off" -virtakytkintä.
• Irrota pistoke pistorasiasta.
• Kun pesukone otetaan uudelleen käyttöön, pitää vesi- ja viemäriliitännät suorittaa uudelleen.

Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita.

HUOM! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolosuhteita.

1.3. Pakkauksen purkaminen

Materiaalit, jotka on merkitty symbolilla 📋 ovat kierrätettäviä. Voit kierrättää ne viemällä ne niille tarkoitettuihin keräyslaatikoihin (kysy lisätietoja kuntasi jäteasioita hoitavalta viranomaiselta).

Jos vanha kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi.

1.4. Vinkkejä ympäristön suojeluun

Veden, energian ja ympäristön säästämiseksi suosittelemme, että noudatat seuraavia vinkkejä:

• Pese vain täysiä koneellisia, noudata ohjelmien mukaisia täyttömääriä.
• Käytä Esipesu- ja Tahroja- ohjelmia vain erittäin likaisen pyykin pesuun.
• Annostele pesuainetta veden kovuuden, likaantumisasteen ja pyykin määrän mukaan.

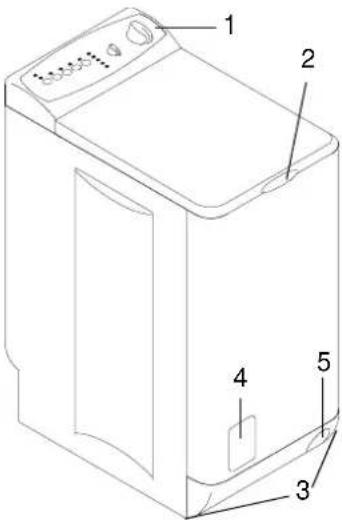

2. 2.KONEEN KUVAUS

1 - Ohjelmapaneeli
2 - Kädensija
3 - Säätöjalat
4 - Nukkasuodatin
5 - Siirtopyörän vipu

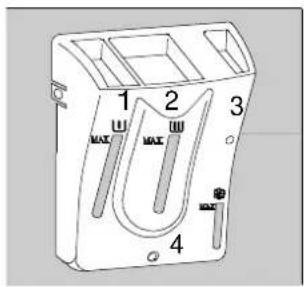

2.1. Pesuainekotelot

1 2 3 MAX MAX 4

Symbolit

1 - esipesu 山

3 - huuhteluaine

[NO TEXT]

(älä ylitä MAX-merkintää)

2 - pesu

4 - huuhteluaineen ylivuoto (jos ylitäyttö)

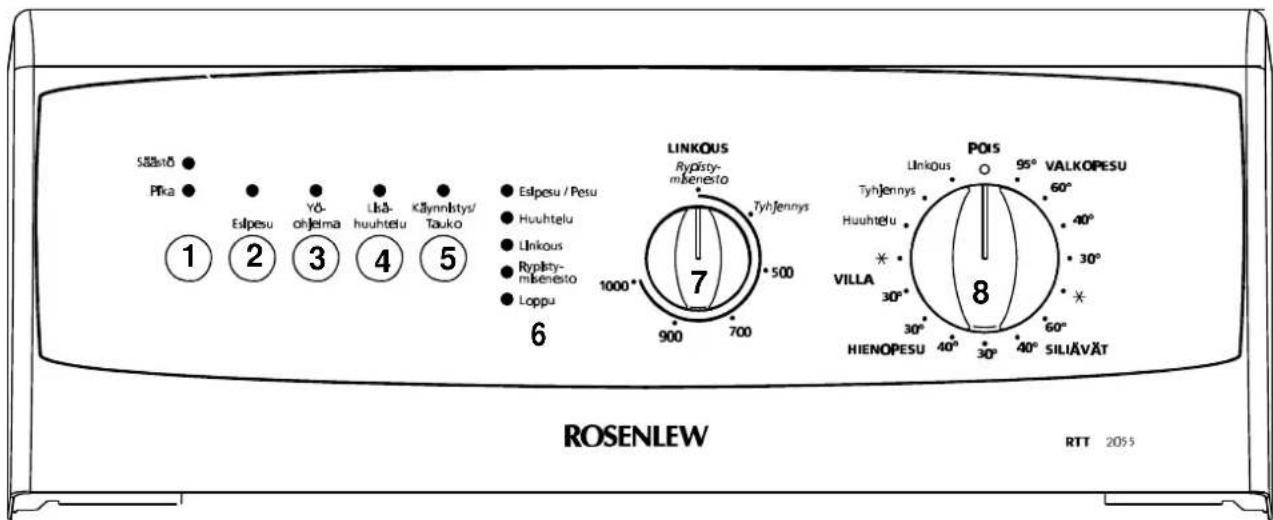

2.2. Ohjelmapaneeli

1 - "Säästö/Pika" -painike
2 - "Esipesu" -painike 6 - Ohjelmankulun näyttö
3 - "Yö-ohjelma" -painike
4 - "Lisähuhtelu" -painike

5 - "Käynnistys/Tauko" -painike
7 - Linkouksen valitsin
8 - Ohjelman valitsin

Säärö Pika 1 2 3 4 5 Esipesu Yö- ohjema Lihä- huuhetu Käynnistys/ Tauko Esipesu / Pesu Huuhtelu Linkous Rypästy- mibenesto Loppu 6 LINKÖUS Rypästy- mibenesto TyhJennys 1000° 700° 500° 900° POIS Linkous TYhJennys Huuhtelu VILLA 30° 30° HIENOPESU 40° 30° 40° SILIÄVÄT 8 VALKOPESU 60° 40° 30° 60° RTT 2055

146 4604 00

3. KONEEN TÄYTTÖ JA KÄYNNISTYS

Suosittelemme koneen esikäyttöä tyhjänä, ilman pyykkä, ennen ensimmäistä pesua. Esikäyttö puhdistaa rummun ja pesuainelokerot mahdollisista valmistusainejäämistä.

3.1. Koneen täyttäminen

• Avaa koneen kansi.
• Avaa rummun luukut painamalla nappia A; rummun luukut avautuvat.
• Pane pyykki koneeseen, sulje koneen rummun luukut ja kansi.

A

HUOM! Tarkista, että rum- mun luukut on suljettu kunnolla ennen kuin suljet koneen kannen:

•molemmat puolikkaat ovat kiinni,

- lukitusnappi A on ylhäällä.

3.2. Pesu- ja huuhteluaineen annos- telu

Pesukone on suunniteltu alentamaan vedenkulutusta, alenna tämän vuoksi pesuaineen annostelua pesuai-nevalmistajan suosittelemasta määrästä.

Mittaa ja kaada jauhemainen pesuaine pesuainelokeroon 📊 ja esipesulokeroon 📊, jos olet valinnut esipesun. Kaada huuhteluaine kotelon 🌐-osaan ja tarvittaessa annostele.

Jos käytät erilaisia pesuaineita, katso käyttöohjeen kohta "Pesuaineet ja lisääineet".

3.3. Valitse haluamasi pesuohjelma

POIS 95° VALKOPESU 60° 40° 30° 20° 10° 0° -30° -60° -90° -120° -150° -180° -210° -240° -270° -300° -330° -360° -390° -420° -450° -480° -510° -540° -570° -600° -630° -660° -690° -720° -750° -780° -810° -840° -870° -900° -930° -960° -990° -1020° -1050° -1080° -1110° -1140° -1170° -1200° -1230° -1260° -1290° -1320° -1350° -1380° -1410° -1440° -1470° -1500° -1530° -1560° -1590° -1620° -1650° -1680° -1710° -1740° -1770° -1800° -1830° -1860° -1890° -1920° -1950° -1980° -2010° -2040° -2070° -2100° -2130° -2160° -2190° -2220° -2250° -2280° -2310° -2340° -2370° -2400° -2430° -2460° -2490° -2520° -2550° -2580° -2610° -2640° -2670° -2700° -2730° -2760° -2790° -2820° -2850° -2880° -2910° -2940° -2970° -3000°

Katso kohta "Ohjelmataulukko" (kohta 4) oikean pesuohjelman valitsemiseksi. Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle.

3.4. Valitse linkousnopeus

LINKOUS Rypläty- minesto Tyhjennys 1000° 500 900 700

Maksimilinkousnopeus määräytyy valitun pesuohjelman mukaan. Voit halutessasi joko alentaa linkousnopeutta, valita Rypistymiseneston (viimeinen huuhteluvesi jää koneeseen) tai tyhjennyksen. Voit valita linkousnopeuden pesuohjelmasta riippuen alla olevien taulukoiden mukaisesti:

valko- ja kirjopyykki	500 7	00 900	1000
siliävät villa	500 7	00 800	900
hienopyykki 5	00 600	700

3.5. Valitse lisätoiminnot

Voit valita haluamasi lisätoiminnot valittuasi pesuohjelman ja ennen "Käynnistys/Tauko" - painikkeen painallusta.

Paina haluamasi lisätoiminnon painiketta; valitun toiminnon merkkivalo syttyy. Voit perua valinnan painamalla painiketta uudelleen, jolloin merkkivalo sammuu. Jos valittua lisätoimintoa ei voida yhdistää valittuun pesuohjelmaan, lisätoiminnon merkkivalo vilkkuu (katso Ohjelmataulukko).

3.5.1. "Säästö / Pika" -painike

Paina painiketta valitaksesi seuraavista toiminnoista:

- "Säästö" toiminto

Tämän toiminnon valitsemalla valitun pesuohjelman pesuvaihe tehostuu. Voit halutessasi annostella tahranpoistoainetta pesuainekotelon esipesulokeroon.

Tämä toiminto ei ole valittavissa Esipesutoiminnon kanssa.

- "Pika" toiminto

Valitessasi tämän toiminnon, ohjelman kestoaika lyhe- nee valitusta ohjelmasta riippuen.

3.5.2. "Esipesu" -painike

Esipesun lämpötila on maks. 30°C.

Valko- ja kirjopesussa sekä siliävien pesussa esipesu päättyy lyhyeen linkoukseen, hienopesuohjelmassa esipesuohjelma päättyy tyhjennykseen.

3.5.3. "Yö-ohjelma" -painike

Tätä painiketta painamalla valitun pesuohjelman toimintojen äänitaso alenee. Voit tämän vuoksi pestä pyykkia öisin aiheuttamatta turhaa melua.

Linkousvaihe jää pois, ohjelmassa 3 lisähuuhtelua ja viimeinen huuhteluvesi jää koneeseen rypistymisen estämiseksi.

"Käynnistys/Tauko"-painikkeen merkkivalo vilkkuu ohjelman loputtua. Päättääksesi pesuohjelman, linkoa pyykki, muuta linkousnopeutta tai valitse toiminto. Pai-na "Käynnistys/Tauko"-painiketta.

Huom: Kone tyhjentää veden automaattisesti, ellei vet- tä poisteta koneesta 18 h kuluessa.

3.5.4. "Lisähuhtelu" -painike

Kone tekee kaksi ylimääräistä huuhtelua valko- ja kirjopesuohjelmissa sekä siliävien ja hienopyykkiohjelmissa.

3.6. Käynnistä pesuohjelma

Käynnistä valitsemasi pesuohjelma painamalla "käynnistys/tauko" -painiketta ; ko. painikkeen merkkivalo palaa nyt jatkuvasti. Ohjelmanvalitsin ei liiku pesuohjelman aikana.

3.7. Pesuohjelman ollessa käynnissä

3.7.1. Pyykin lisääminen

Paina "Käynnistys/Tauko" -painiketta: painikkeen merkkivalo vilkkuu niin kauan, kun ohjelma on pysäytetynä. Luukun lukituslaite kilahtaa, kun kansi on avattavissa. Paina painiketta uudelleen, jolloin ohjelma jatkuu.

Kantta ei voi avata, jos veden lämpötila on korkea.

3.7.2. Valitun ohjelman muuttaminen

Muuttaaksesi valittua pesuohjelmaa, paina "Käynnistys/Tauko" -painiketta. Jos valitaan toiminto, joka ei sovi ko. ohjelmaan, valitun toiminnon merkkivalo vilkkuu. Jos haluat kuitenkin vaihtaa ohjelman, on sinun ensin peruutettava jo valittu ohjelma (katso seuraava kohta).

3.7.3. Ohjelman peruutus

Jos haluat peruuttaa valitun ohjelman, käännä ohjelman valitsin asentoon "POIS". Nyt voit valita toisen ohjelman.

3.8. Pesuohjelman päättyminen

Pesuohjelma päättyy automaattisesti.

Kansi on avattavissa, kun lukitus aukeaa (luukun lukituslaite kilahtaa). Merkkivalo "Loppu" syttyy.

Jos olet valinnut "Rypistymisenesto" linkousnopeuden valitsimella tai Yö-ohjelman, on vesi tyhjennettävä koneesta ennen kannen avaamista. Voit päättää ohjelman joko linkoukseen valitsemalla

Linkous-ohjelman tai tyhjennykseen valitsemalla Tyhjennys-ohjelman.

Käännä ohjelman valitsin "POIS" -asentoon. Ota pyykit pois koneesta. Irrota pistoke pistorasiasta ja sulje vesihana.

Huom: jätä koneen kansi hieman raolleen, niin että kosteus pääsee haihtumaan pesukoneen rummusta.

4. OHJELMATAULUKKO

Taulukko ei sisällä kaikkia mahdollisuuksia, ainoastaan yleisimmät.

Ohjelman kuvausPyykin laatu	Pyykki-määrä	Lisätoiminnot Lämpötila Kulutus	°C Litraa	KWh Min
				63	2,1	140-150
				58	1,3	120-130
				45	0,95	140-150
				58	0,65	115-125
ValkopesuValkoiset tai värilliset,esim. normaalisti likaantuneet työvaatteet, vuodevaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	5,0 kg	Säästö / PikaEsipesuYö-ohjelmaLisähuuhtelu	95	63	2,1	140-150
			60	58	1,3	120-130
			60* + säästö	45	0,95	140-150
			40	58	0,65	115-125
SiliävätSiliävät vaatteet, alusvaatteet, värilliset, paidat, puserot.	2,5 kg 60		40	57	1,1	90-100
				57	0,6	75-85
HienopesuHienopyykkisim. verhot.	2,5 kg	Yö-ohjelma	40 52 0,	60 65 - 75
VillaKonepesunkestävä villa, pesumerkintä "puhdasta uutta villaa, konepesunkestävä, kutistumaton".	1,0 kg		30	53	0,3	45-55
HuuhtelutKäsin pestyn pyykin huuhtelemiseen.	Pestävän pyykinlaadusta riippuen.	3 huuhtelua huuhteluaineella.Linkous.		42 0,05	30 - 40

Kulutusarvot ovat viitteellisiä ja riippuvat käyttöolosuhteista.
* Energiamerkin tiedoissa viitataan standardin IEC 456 (60° Valkopesu + säästö painike) mukaiseen ohjelmaan.

5. PESUVIHJEITÄ

5.1. Pyykin lajittelu ja valmistelu

• Lajittele pyykki tyypin ja pesumerkintöjen mukaan (katso kappale 5.4: normaali pesuohjelma lujille vaatekappaleille, jotka kestävät voimakasta tehokasta pesua ja linkousnopeutta; hellävarainen ohjelma hienopyykille. Valitse sekoitekuiduille ohjelma ja pesulämpötila arimman vaatekappaleen mukaan.
• Pese valkoiset ja värilliset vaatekappaleet erikseen, muuten valkoinen pyykki saattaa värjäytyä tai muuttua harmahtavaksi.
• Uusista vaatekappaleista irtoaa usein ensimmäisen pesukerran aikana väriä. Pese värilliset vaatekappaleet ensimmäisen kerran erikseen. Noudata pesuohjeita "pestävä erikseen" ja "pestävä useita kertoja erikseen".
• Tyhjennä taskut ja ravista vaatekappaleita ennen pesua.
• Poista irtoamaisillaan olevat napit, neulat, koukut ja muut terävät esineet. Sulje vetoketjut, avaa nauhojen ja kangasvöiden solmut.
• Käännä kaksinkertaisesta kudoksesta valmistetut tekstiilit nurin (makuupussi, anorakki tms.). Kudotut värilliset tekstiilit sekä villa ja tekstiilit, joihin on kiinnitetty koruja: käännä sisäpuoli ulospäin.
• Laita pienet ja herkät esineet (sukat, sukkahousut, rintaliivit, ym.) pesupussiin.
• Käsittele verhoja erityisen varovasti. Poista verhokoukut, laita valoverhot verkkoon tai pussiin.

5.2. Koneen enimmäistäyttömäärä

Noudata koneen enimmäistäyttömäärää. Täyttömäärä vaihtelee pyykin laadun mukaan. Jätä rumpu vajaaksi, jos pyykki on erittäin likaista.

Vaatekappaleilla on erilainen tilavuus ja imukyky. Tämän vuoksi rumpu tulisi täyttää seuraavasti:

• täysi rumpu; täyttämättä kuitenkaan liikaa (puuvilla, pellava- ja sekoitekuitupyykki),
• puolitäysi rumpu; käsitelty puuvilla ja siliävät tekstiilit.
• rummun täyttömäärä 1/3; erittäin hieno pyykki kuten valoverhot ja villavaatteet.

Jos pyykki sisältää erilaisia materiaaleja sisältäviä vaatekappaleita, täytä rumpu arimman materiaalin mukaan.

5.3. Pesuaineet ja lisääaineet

Käytä vain konepesuun tarkoitettuja pesu- ja lisääaineita. Noudata valmistajan ohjeita ja katso kohdat 2.1. ja 3.2.

Jauhemainen pesuaine voidaan annostella lokeroon tai rumpuun; annostele nestemäinen pesuaine joko pesupalloon, aseta se asetetaan pyykin päälle suoraan rumpuun tai pesuainelokeroon jos pesuohjelma käynnistetään heti; annostele pesuainetabletit pesuainekoteloon.

Annostele pesuaine pyykin määrän ja likaisuuden sekä veden kovuuden mukaan.

Jos asuinalueesi vesi on pehmeää, voit alentaa pesuai- neen annostelua. Annostele pesuainetta enemmän, jos vesi on kovaa tai pyykki on erittäin likaista.

5.4. Pesumerkinnät

normaali ohjelma
VESIPESU	Vesipesu 95°C	Vesipesu 60°C	Vesipesu 40°C	Vesipesu 30°C		Käsinpesu	Vesipesu kielletty
hellävarai- nen ohjelma

Normaali rumpukuiv.

Mieto rumpukuiv.

KUIVAUS (vapaaehtoinen)

Kuivaus tasai- sella alustalla

Kuivaus ripustamalla

Kuivaus vaate- ripustimessa

Rumpukuivaus sallittu

Rumpukuivaus kielletty

6. KONEEN HOITO JA PUHDISTAMINEN

Irrota pistotulppa pistorasiasta ennen koneen puhdistusta ja huoltoa.

6.1. Kalkkisaostumien poistaminen

Mikäli veden kovuusaste on enemmän kuin 7dH, kone on puhdistettava vähintään neljä kertaa vuodessa. (Paikkakuntasi veden kovuusaste selviää vesilaitokselta.)

Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 90°C ja käynnistä kone ilman pyykkä.

6.2. Koneen ulkovaipan puhdistaminen

Pyyhi koneen ulkovaippa käsitiskiaineella ja pehmeällä liinalla. Älä koskaan käytä naarmuttavia puhdistusvälineitä ja -aineita tai liuottimia.

6.3. Pesu- ja huuhteluainekoteloiden puhdistaminen

Irrottaminen:

Paina pesuainekotelon lukitus- salpoja kotelon molemmilta si- vuilta ja nosta samalla ylöspäin.

Pese pesuainekotelo juoksevan veden alla harjan tai kierretyn rievun avulla. Tarkista, että putket pesuainekotelon takaosassa eivät ole tukkeutuneet.

Asettaminen paikalleen:

Aseta pesuainekotelo takaisin paikalleen kannen pidikkeisiin.

6.4. Nukkasuodattimen puhdistaminen

Puhdista koneen etuosassa alhaalla pienen luukun takana sijaitseva suodatin säännöllisesti. Nukkasuodattimen -merkkivalo* syttyy, jos suodatin on täynnä. Puhdista suodatin tällöin välittömästi. Puhdista suodatin jokaisen pesun jälkeen, jos peset pyykkiä, joka on erityisen nukkaavaa.

• Avaa suodattimen luukku:

- Veden tyhjentäminen nukkasuodattimesta:

Aseta nukkasuodattimen alle astia. Käännä nukkasuodattimen väännintä pystysuoraan niin, että mahdollinen vesi voi valua alla olevaan astiaan.

• Nukkasuodattimen puhdistaminen:

Käännä nukkasuodatinta vastapäivään kunnes se irtoaa paikaltaan. Puhdista suodatin huolellisesti juoksevan veden alla. Aseta nukkasuodatin takaisin paikalleen kiertämällä myötäpäivään. Sulje nukkasuodattimen luukku.

7. JOS PESUKONE EI TOIMI

Pesukone on tarkistettu valmistuksen eri vaiheissa. Jos kuitenkin toiminnassa ilmenee häiriöitä, lue seuraavat kohdat ennen kuin otat yhteyttä huoltoon.

Ongelma Mahdollinen syy
Kone ei käynnisty tai kone ei ota vettä:	konetta ei ole liitetty sähköverkkoon, tarkista sulakkeet,koneen kansi ja rummun luukut ei ole kunnolla suljettu,tarkista ohjelman valinta,sähkönjakelussa on häiriö,vedenjakelu on poikki,vesihana on kiinni,vedentuloletku tukossa.
Kone täyttyy vedellä, mutta tyhjenee välittömästi:	onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 70 cm:n korkeudella, ennen kun se johdetaan viemäriin.
Kone ei linkoa tai vesi jää rumpuun:	poistoletku on mutkalla tai tukossa,nukkasuodatin on tukossa,tasapainontunnistusjärjestelmä on toiminut; tpyykki on jakautunut epätasaisesti rummussa,onko valittu "Tyhjennys"-ohjelma tai "Rypistymisenesto"-toiminto,tarkista, että vedenpoistoletku on asennettu oikein.
Lattialle valuu vettä:	Pesuainetta on annosteltu liikaa ja se vaahtoaa.Onko pesuaine tarkoitettu koneelliseen pesuun?Onko vedenpoistoletku kiinnitetty kunnolla?Onko nukkasuodatin asetettu kunnolla paikalleen puhdis-tuksen jälkeen?Tarkista vedentuloletkun liitäntä.
Pesutulos on huono: • Onko pesuaine valittu oikein?	Pyykkiä oli liikaa.Onko ohjelma valittu oikein?On käytetty liian vähän pesuainetta.
Kone tärisee tai meluaa:	Onko kuljetustuet poistettu? (katso kohta Asennus).Seisooko kone tasaisesti?Onko koneen ja esim. seinän välillä tarpeeksi tilaa?Pyykki on jakautunut rummussa epätasaisesti.Onko koneessa liikaa pyykkiä?
Pesuohjelma kestää liian kauan: • vedentuloletku on tukossa,sähkön- tai vedenjakelussa on katkos,moottorin ylikuumenemissuoja on toiminut,vesijohtoveden lämpötila on alempi kuin normaalisti,vaahdontunnistusjärjestelmä on toiminut (liikaa pesuai-netta) ja kone on tyhjentänyt liikaa vaahtoa pois,tasapainontunnistusjärjestelmä on toiminut, kone on lisän-nyt vaiheen, joka tasapainottaa rummussa olevaa pyykkiä.
Pesuohjelma keskeytyy:	veden- tai sähkönjakelussa on häiriö,on valittu vesi koneessa-toiminto.
Luukku ei avaudu pesuohjelman ollessa kesken: •	KANSI AVATTAVISSA"***-merkkivalo ei pala.veden lämpötila on liian korkea,kansi voidaan avata 1-2 minuutin kuluttua siitä, kun ohjelma on päättyny***.
Merkkivalo "VALMIS"*** ei pala ohjelman loputtua:	rummun luukut eivät ole yläasennossa, koska pyykki on jakaantunut epätasaisesti rummussa; käännä rummun luukut yläasentoon.
Merkkivalo «Loppu»* vilkkuu 4 kertaa**: • kansi ei ole kunnolla suljettu.
Merkkivalo «Loppu»* vilkkuu 2 kertaa**:	• nukkasuodatin on tukossa,• tyhjennysletku on taittunut tai mutkalla,• tyhjennysletku on asennettu väärin (katso «asennus»),• tyhjennyspumppu on tukossa,• poistoviemäri on tukossa.
Merkkivalo «Loppu»* vilkkuu 1 kertaa**:	• vesihana on kiinni,• vedenjakelu on poikki.
Huuhteluaine valuu ylivuotoaukon kautta pois huuhteluainelokeroa täytettäessä ***:	• tarkista oikea annostelumäärä,• putket pesuainekotelon takaosassa ovat tukossa.

* kun olet korjannut vian, paina "käynnistys/tauko"-painiketta jatkaaksesi keskeytynyttä ohjelmaa. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoliikkeeseen.
** Mallista riippuen, äänimerkki kuuluu.
*** Mallista riippuen.

8. TAKUU

Pesukoneella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja. Niitä on saatavissa myyjäliikkeistä ja maahantuojilta.

Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta valituksesta
- ellei käyttöohjetta ole noudatettu.

HUOM! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi.

9. HUOLTO JA VARAOSAT

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 €/min + pvm),* tai katsomalla pu-helinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model)......

Tuotenumero (Prod.nr.)......

Sarjanumero (Serial nr.)......

Ostopäivä....

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 €/min) + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa

[e-mail].

B. ASENTAJALLE

1. TURVALLISUUSOHJEET

• Kone on painava. Ole varovainen siirtäessäsi konetta.
• Kaikki pakkauksen osat täytyy poistaa ennen koneen käyttöönottoa. Koneelle tai viereisille kalusteille saattaa aiheutua vakavia vaurioita, jos koneen kuljetustukia ei poisteta tai jos ne jätetään osittain paikalleen.
• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivt heikentää laitteen toimintaa ja aiheuttaa henkilö- tai aineellisia vaurioita.

• Liitä pistoke maadoitettuun pistorasiaan.

• Lue kappale "Sähköliitäntä" ennen koneen liittämistä sähköverkkoon.

• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä koneen tulo- ja poistoletkut ole mutkalla tai painuneet kokoon.
• Jos kone asennetaan matolle, varmista, että ilma pääsee kiertämään vapaasti säätöjalkojen ja lattian välissä.
• Vian ilmetessä älä yritä korjata sitä itse. Ammattitaidottoman henkilön suorittamat korjaukset voivat aiheuttaa vaurioita. Jos korjauksia tarvitaan, ota yhteys valtuutettuun huoltoliikkeeseen ja kysy alku-peräisiä varaosia.

2. TEKNISET TIEDOT

MITAT Korkeus	LeveysSyvyys	850 mm397 mm600 mm
SÄHKÖJÄNNITELIITÄNTÄTEHO		230 V / 50 Hz2300 W
TULOVEDEN PAINEVesihanan liitin	Vähintään 0,05 Mpa (0,5 bar)	0,8 Mpa (8 bar)Tyyppi 20x27
CE Tämä laite täyttää seuraavat EY:n määräykset: direktiivi sähkömagneettisesta yhteensopivuudesta 89/336/EEC, pienjännitedirektiivi 73/23/EEC muutoksineen.

3. ASENNUS

3.1. Pakkauksen purkaminen

Kuljetustuet on poistettava ennen koneen käyttöönottoa.

Poista kaikki pakkauksen osat. Kallista konetta hieman toiselle kyljelleen ja poista pohjassa oleva kuljetustuki, nosta kone pystyyn.

Kallista konetta taaksepäin, käännä konetta ¼ kierrosta takakulmansa varassa, jolloin koneen kuljetusalusta vapautuu. Poista kuljetusalusta.

Avaa koneen kansi ja poista rummun päällä oleva muovituki ja kannen kuljetustuki. Sulje tämän jälkeen koneen kansi.

Irrota koneen takaosasta kaksi pulttia (käytä 10 mm ruuviavainta) ja punaiset holkit.

Aseta suojatulpat tyhjiksi jääneisiin reikiin.

Varmista, että koneesta on poistettu kaikki kuvassa näkyvät osat. Poistetut kuljetustuet on syytä säilyttää mahdollista myöhempää kuljetusta varten.

Mikäli haluat, että kone on syvyyssuunnassa samassa ta- sossa viereisen kalustekaapin kanssa, sinuua on mahdollisuus leikata koneen takana oleva letkutuki.

3.2. Sijoittaminen

Sijoita kone kovalle alustalle hyvin ilmastoituun huo-neeseen.

3.3. Pesukoneen siirtäminen

Pesukoneesi on varustettu ka- hdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takao- saan ja yhdellä sisäänvedet- tävällä koneen alla sijaitsevalla pyörällä. Pyörän saat esiin kääntämällä koneen etuosassa olevaa vipua vasemmalle. Nyt voit liikutella konettasi esimer-

kiksi siivouksen aikana. Pyörä ei saa olla ulkoasennossaan, kun käytät konetta.

3.4. Vaaittaminen

Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana.

Aseta kone vaakatasoon ruuvaamalla koneen etuosassa olevia säätöjalkoja auki tai kiinni.

Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitus-mutterit.

3.5. Vesiliitäntä

Kytke vedenottoletku hanaan (20x27mm), laita tiiviste (tulee koneen mukana) vesihanan puoleiseen päähän. Avaa vesihana.

Tarkista, että letkun liitokset ovat tiiviit.

Vedenottoletkua ei saa jatkaa. Jos se on liian lyhyt, vaihda ottoletku uuteen erikoisvalmisteiseen letkuun.

3.6. Viemäriliitäntä

0.01 µm 1µm 7µm 1µm 10µm

Tyhjennysletku on sijoitettava tyhjennysputkeen (tai pesualtaan yli) nosta tyhjennysletku vähintään 70 cm ja enintään 100 cm korkeudelle. Tarkista, että tyhjennysletku on kunnolla kiinnitetty.

Tarkista, että letkun liitokset ovat tiiviit.

Huom: tyhjennysletkua ei saa pidentää, jos se on liian lyhyt, vaihda se uuteen erikoisvalmisteiseen letkuun.

3.7. Sähköliitäntä

Ennen kuin kone liitetään sähköverkkoon, tarkistetaan:

• että sähköverkon jännite on sama kuin koneen arvokilpeen merkitty 230V.
• että maadoitettua pistorasiaa suojaa nimellisarvoltaan vähintään 10A sulake.

Liitäntäjohdon vaihto- ja asennustyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi. Pistorasian on oltava helposti saatavilla.
