KÄYTTÖOHJE RTT910 ROSENLEW

Käyttöohje - Bruksanvisning

Pyykinpesukone - Tvättmaskin PASSELI 910

Onneksi olkoon uudesta pyykinpesukoneestasi

Kiitos, että valitsit Rosenlew-tuotteen.

Olemme vakuuttuneita siitä, että sinulla on paljon hyötyä ja iloa uudesta pesukoneestasi. Kuten kaikkien uusien koneiden kohdalla vie hieman aikaa ennen kuin oppii uudet toiminnot ja erikoisuudet, mutta sen jälkeen koneesta tuleekinkorvaamaton.

Uusi Rosenlew-pesukoneesi on helppokäyttöinen. Suosittelemme kuitenkin, että luet käyttöohjeen tarkasti, jotta voit parhaiten hyötyä uuden pesukoneesi kaikista toiminnoista ja eduista.

Lisäksi vältyt väärän käytön aiheuttamilta tarpeettomilta riskeiltä.

Säilytä käyttöohje. Saatat tarvita sitä tulevaisuudessa.

Mikäli luovutat koneen toiselle henkilölle, anna myös käyttöhje mukaan.

Sisällysluettelo

Onneksi olkoon uudesta pyykin-3 pesukoneestasi

Turvamääräyksiä 5

KÄYTTÄJÄLLE

Pesukoneen kuvaus 6

Pyykinpesukone 6

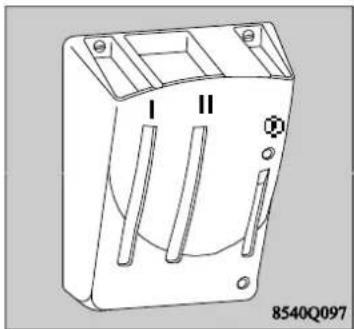

Pesuainelokerot 6

Käyttöpaneelin toiminnot 7

Ohjelmakortti 7

Ohjelman valitseminen 7

Lämpötilan valitseminen 7

Painikkeet 7

Ohjelmataulukko 8

Pesukoneen käyttö 9

Koneen täyttäminen 9

Annostele pesuaine koteloon 9

Annostele huuhteluaine tarvittaessa 9

Paina tarvittaessa painikkeita 9

Valitse lämpötila 9

Valitse haluamasi pesuohjelma 9

Valitse linkousnopeus 9

Käynnistä kone 9

Pesuohjelman päätyttyä 9

Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle

Pyykin lajittelu 10

Esipesu 10

Lämpötila 10

Koneen enimmäistäyttömäärä 10

Ennen pyykin koneeseen panoa 10

Pesuaineet ja lisääaineet 10

Käytä vain korkeatasoisia konepesuun tarkoitettuja pesuaineita 10

Jauhemainen pesuaine 11

Tiivistetty pesuaine 11

Nestemäiset pesuaineet 11

Nestemäiset lisääineet 11

Pesumerkinnät 11

Hoito 12

Nukkasuodattimen puhdistus 12

Pesualtaan tarkistaminen 12

Pesuainelokeron puhdistus 13

Koneen toimintahäiriöt 14

Takuu 15

Huolto ja varaosat 15

Tekniset tiedot 15

ASENTAJALLE

Kuljetustukien poistaminen 16

Asennus 16

Pesukoneen siirtäminen ja vaaitus 16

Sähköliitäntä 17

Vesiliitäntä 17

Viemäriliitäntä 17

Sijoitus 17

Lue käyttöohje huolellisesti, ennen kuin alat käyttää konetta.

Ohjeessa kerrotaan koneen käytöstä, asennuksesta ja hoidosta.

Tällöin kone toimii oikein ja saat siitä suurimman hyödyn.

Kaikkien, jotka käyttävät konetta, täytyy tuntea koneen käyttö ja turvaratkaisut. Säilytä käyttöohje, jotta mahdollisen koneen käyttäjän vaihtuessa uusi käyttäjä voi tutustua ohjeeseen.

- Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Mikäli konetta käytetään muuhun tarkoitukseen, saattaa syntyä sekä henkilö- että aineellisia vaurioita.

- Pesukonetta saa käyttää vain aikuinen. Älä anna lasten leikkiä koneella, sen valitsimilla tai siirrettävillä/liikkuvillaosilla.

- Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö-tai aineellisia vaurioita.

- Huoltotehtävät saa suorittaa vain valtuutettu huolto-liike. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta,siis alkuperäistä varaosaa.

- Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkätulo-ja poistoletkut ole mutkalla tai painuneet kokoon.

- Äläylikuormita konetta. (Ks. koneen täyttäinen.)

- Pidä koneen luukku avoinna, kun et käytä konetta. Tällöin luukun tiiviste säilyy kimmoisana.

- Napita napit ja sulje vetoketjut ennen kuin panet vaatteet koneeseen.

- Älä pese koneessa repaleisia tai hyvin kuluneita vaatteita.

- Poista ruoste-, väri-, muste- ja ruohotahrat vaatteista ennen konepesua.

- Rintaliivejä, joissa on tukijousia ei pidä pestä pesukoneessa.

- Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvittai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin panet vaatteen koneeseen.

• Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, muuten ne saattavat joutua pesualtaan jarummun väliin.
• Koneessa saa pestä ainoastaan sellaisia vaatteita, jotka kestävät konepesua. Noudata vaatteissa olevia pesuohjeita.
• Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.
• Öljyssätms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessäsi liuotinpitoista tahranpoistoainetta kuivata käsitellyttahrakohdat ennen konepesua.
• Höyhenpeitteitä ym. isokokoisia vaatekappaleita ei saa pestä koneessa, vaikka ne painonsa puolesta vastaisivatkin oikeaa täyttömäärää. Ks. valmistajan antamia pesuohjeita.
• Katkaise aina virta koneesta ja sulje vesihana, kun lopetat koneella pesemisen. Irrota pistotulppa pistorasiasta, mutta älä vedä liitäntäjohdosta.
• Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta. Irrota sulake, mikäli pistotulppa on hankalassa paikassa.
• Kotieläimet saattavat kiivetä koneen rumpuun. Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

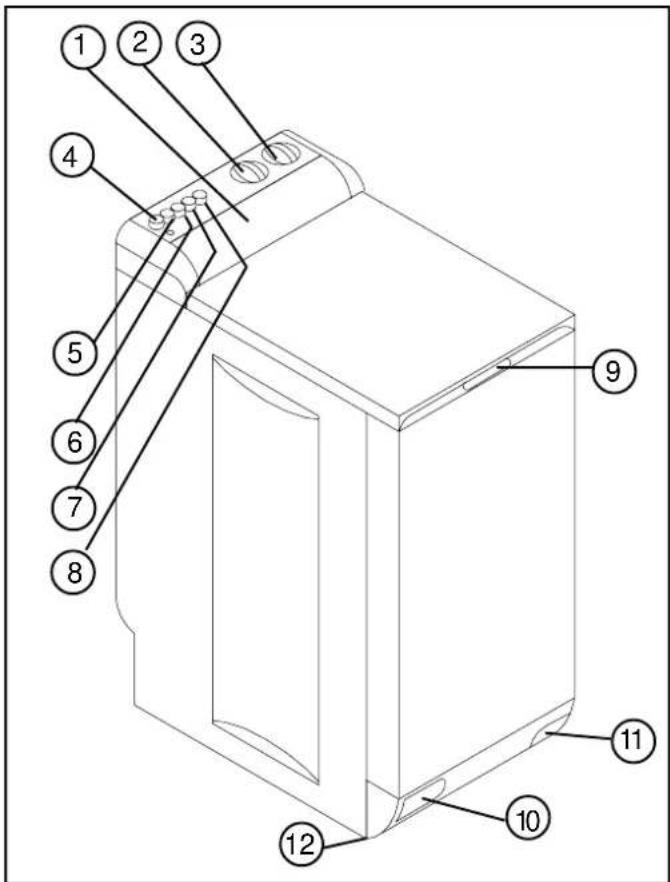

Pesukoneen kuvaus

1. Ohjelmat
2. Ohjelmanvalitsin
3. Lämpötilanvalitsin
4. Verkkokytkin
5. Vajaatäyttöpainike
6. Linkousnopeuden valitsin (850/450)
7. Pikaohjelmapainike
8. Plus-painike
9. Kädensija
10. Nukkasuodatin
11. Siirtopyörän vipu
12. Säätöjalka

Jos käytät nestemäistä pesuainetta :

- Valitse ohjelmailman esipesua

- Kaada valmistajan ilmoittama määrä pesuainetta pesuainelokeroon (II) tai aseta muovipallo (nestemäisen pesuaineen annostelija) suoraan rumpuun.

Pesu - ja huuhteluaineen annostus

Pesuaine esipesuun ja pesuun :

Käytettävän pesuaineen määrä mitataan pyykin painon, veden kovuuden ja pestävien vaatteiden likaisuuden mukaan.

Noudata pesuainepakkauksissa annettuja ohjeita. Jos vesi on pehmeää, käytä vähemmän pesuainetta. Jos vesi on kalkkipitoista tai pyykki hyvin likaista tai tahraista, lisää määriä jonkin verran.

Huuhteluaine :

Nestemäinen huuhteluaine annostuu automaattisesti viimeiseen huuhteluveteen. Noudata pullossa ilmoitettua annostusta sen mukaan, onko huuhteluaine normaalia tai tiivistettä.

Käyttöpaneelin toiminnot

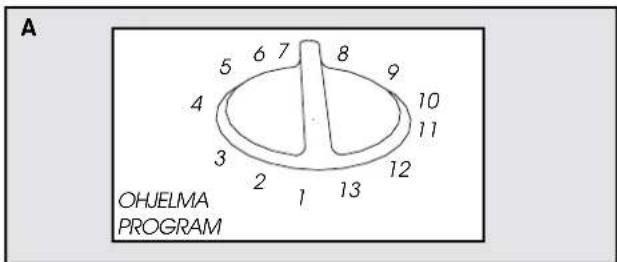

A. Ohjelman valitseminen

• Valitse ohjelmapyykin laadun ja likaisuuden mukaan.
• Käännä ohjelmanvalitsinta myötäpäivään haluamaasi asentoon.

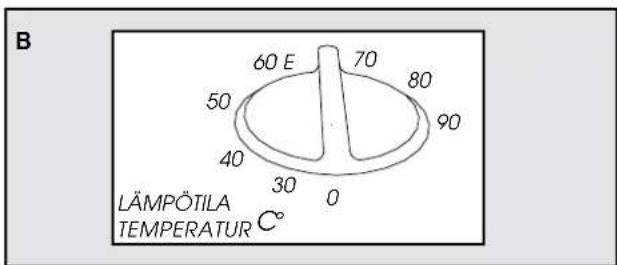

B. Lämpötilan valitseminen

• Lämpötila valitaan lämpötilan valitsimella.
• Käyttöohjeen ohjelmataulukossa on eri ohjelmien suosituslämpötilat.

HUOM! Lämpötilanvalitsinta voi kääntää kylmäasennosta 90°C : seen ja takaisin.

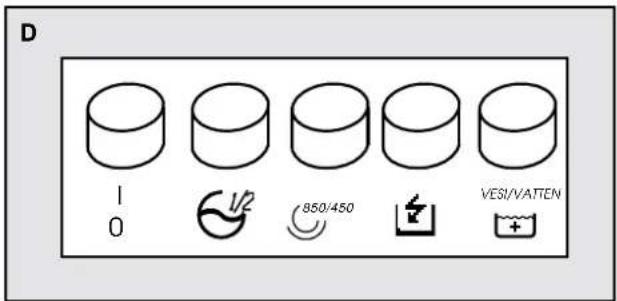

C. Painikkeet

^1 0=Ohjelman käynnistäminen

Painamalla verkkokytkin sisään, merkkivalo syttyy ja ohjelma alkaa.

Vajaatäyttöpainike

Tämä painike sisäänpainettuna vähennetään puuvillaohjelmissa vesimääriä huuhtelussa.

Painiketta käytetään, kun pestään pieniä pyykkieriä, enint. 2,0 kg valko-kirjopyykkä tai 1,0 kg hienopyykkiä.

850/450 = Linkousnopeuden valitsinta painamalla

Alenee linkousnopeuden kierrosluku valkokirjopesuohjelmissa 850 kierroksesta 450 kierr/min.

=Pikaohjelmapainike

Tämä painike sisäänpainettuna puuvilla- ja synteetisissä ohjelmissa lyhenee pesuaika noin 25 minuuttia

Tämä painike sisäänpainettuna lisätään vettä huuhteluun.

A 5 6 7 8 9 10 4 3 2 1 13 12 OHJELMA PROGRAM

B 60 E 70 80 50 90 40 30 0 LÄMPÖTILA TEMPERATUR C°

D 1 0 V2 850/450 VESI/VATTEN

Ohjelmataulukko

VALKO- KIRJOPESU

Valitse ohjelma	Valitse lämpötila	Ohjelmat	Annosta pesuja huuht. aine			Aika (min)	Energia (kWh)	Vesi (litra)	Täyttömäärä enintään	Ohjelma päättyy
			I	II
1	90° Valkopesu esipesulla		●	●	●	150	2,1	85	4,5 kg	Ohjelmapäättyy linkoukseen 850/450kierr/min
2	90° Valkopesu			●	●	130	1,9	70	4,5 kg
2	E (60°) Valkopesu säästö			●	●	130	1,25	70	4,5 kg
3	60° Kirjopesu			●	●	120	1,2	70	4,5 kg
4		Huuhtelut			●	40	0,25	50	4,5 kg
5		Linkous				10	0,03	0	4,5 kg

SILIÄVÄT, HIENOPESU

Valitse ohjelma	Valitse lämpötila	Ohjelmat	Annosta pesuja huuht. aine			Aika (min)	Energia (kWh)	Vesi (litra)	Täyttömäärä enintään	Ohjelma päättyy
			I	II
6	60° Siliävät,esipesulla		●	●	●	90	1	70	2,0 kg	Viimeinen huuhteluvesi jää koneeseen
7	60° Siliävät			●	●	70	0,8	60	2,0 kg
8		Huuhtelut			●	25	0,05	40	2,0 kg
9		Lyhyt linkous				3	0,01	0	2,0 kg	Lyhyt linkous
10	40° Hienopesu			●	●	50	0,55	60	2,0 kg	Viimeinen huuhteluvesi jää koneeseen
11	30° Villapesu			●	●	50	0,5	60	1,0 kg
12		Huuhtelut			●	20	0,05	40	2,0 kg
13		Lyhyt linkous				5	0,01	0	2,0 kg	Lyhyt linkous

Pesukoneen käyttö

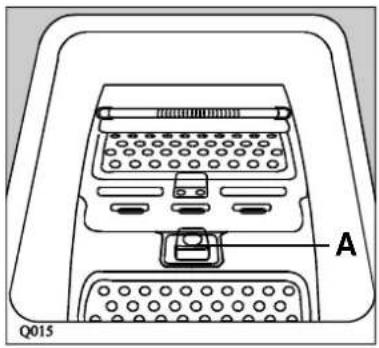

1. Koneen täyttäminen :

■ Avaa koneen kansi
■ Avaarummun luukut molemmin käsin painamalla nappia A ja molempia luukkuja alaspäin. Pane pyykki koneeseen.
Sulje pesukoneen rummun luukut ja kansi

Huom! Tarkista, että rummun luukut on suljettu kunnolla ennen kuin suljet koneen kannen :

■ molemmat puolikkaat ovat kiinni

■ lukitusnappi A on ylöspainettu

2. Annostele pesuaine koteloon.

Mittaa pesuaine ja kaada se kotelon keskiosaan.

Mikäli valitset ohjelman, johon kuuluu esipesu, katso tarkemmat ohjeet kohdasta "Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle".

3. Annostele huuhteluaine tarvittaessa

Kaada huuhteluaine kotelon 📞osaan. Täytä korkeintaan MAX-tasoon.

4. Paina tarvittaessa painikkeita

Paina yhtä tai useampaa painiketta pestävästä pyykistä riippuen.

5. Valitse lämpötila

Paina väännintä sisään ja valitse haluamasi lämpötila.

6. Valitse haluamasi pesuohjelma

Käännä valitsintamyötäpäiväänhaluttuunohjelmaan.

7. Käynnistä kone

Työnnäpistotulppapistorasiaan.

Avaavesihana.

Tarkistatyhjennysletkunasento.

Paina verkkokytkintä: Konekäynnistyy jamerkkivalosyttyy.

Q015 A

8. Pesuohjelman päätyttyä

Kun valittu ohjelma on päättynyt, kone lakkaa toimimasta automaattisesti.

Valko- ja kirjopesuohjelmat päättyvät linkoukseen (850/450kierr/min).

Hienopesuohjelmat päättyvät siten, että viimeinen huuhteluvesijääkoneeseenpyykinrypistymisenestämiseksi. Voit lopettaan nämä ohjelmat lyhyeen linkoukseen (ohjelma 9 tai 13).

Kannen voi avata vasta 1-2 minuutin kuluttua koneen pysähtymisestä.

Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle

Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee erityisesti kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa.

Pyykin lajittelu

Tutustu huolellisesti tämänohjekirjasen merkkienselvityksiin, jotka koskevat vaatteissa olevia pesuohjeita.

Kiinnitä erityisesti huomiota seuraaviin seikkoihin:

Astian alla oleva viiva merkitsee sitä, että vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla.

Pese valkoiset ja värilliset vaatekappaleet erikseen.

Pese rypistymättömät vaatekappaleet keinokuiduille tarkoitetuilla ohjelmilla(esim.polyesteri/puuvilla).

Arat materiaalit kuten akryyli ja useimmat verhokankaat tulee pestähienopesussa.

Villaohjelma on tarkoitettu lähinnä <> pesuun. Muut villatyypit tai sekoitteet saattavat kutistua ja vanuuntua konepesussa villaiset vaatekappaleet lingotaan lyhyesti heti pesun jälkeen.

Esipesu

Esipesu on normaalistitarpeeton. Uusi moderni pesukoneesi yhdessä nykyaikaisten pesuaineiden kanssa antaa täydellisen pesutuloksen ilman esipesua. Näin säästät energiaa, aikaa, vettä ja pesuainetta.

Erittäin likaantuneet vaatekappaleet, esim suojahaalarit, esiliinat jne. tulee esipestä biologisella pesuaineella.

Lämpötila

Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C 90°C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa, ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, jokapestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C.

Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja väriäpäästämättömiä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40°C. Lujat valkoiset vaatekappaleet ja värilliset keinokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti riittää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista.

Koneen enimmäistäyttömäärä

Noudata puuvillan ja pellavan suhteen alla ilmoitettuja määriä.

Pyykki tulisi itse asiassa aina punnita, mutta koska se on vaivalloista, annamme seuraavassa joitakin nyrkkisääntöjä:

puuvilla, pellava, sekoitekuidut:

Pesu : täysi rumpu täyttämättä liikaa

synteettiset kuidut:

Pesu : rumpu korkeintaan 2/3 täynnä

hienopesu ja villa:

Pesu : rumpu puoliksi täynnä

Ennen pyykin koneeseen panoa:

• Korjaa vaatteissa olevat repeytymät
• Napita napit, painonapit ja sulje vetoketjut
• Tyhjennä taskut. Neulat ja muut terävät esineet saattavat vaurioittaa pesukonetta ja vaatteita
• Irrota verhokoukut
• Pese värilliset ja eritoten väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäkoisesti väriä ensimmäisessä pesussa.

Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ennen pesua.

Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvathaihtuvien, tulenarkojentai myrkyllistenaineiden käytöstä.

Pesuaineet ja lisääaineet

Pesutulos riippuu mm. käytetystä pesuaineesta ja sen määrästä. Liian suuri annostus ei paranna pesutulosta ja rasittaa luontoa. Myös biologisesti hajoavissa pesuaineissa on lisääaineita, jotka suurina määrinä voivat vahingoittaa ekologista tasapainoa.

Käytä vain korkeatasoisia konepesuun tarkoitettuja pesuaineita.

Noudata valmistajan pesuohjeita ja annostele pesuaine pestävien vaatteiden määrän, niiden likaisuuden ja veden kovuusasteen mukaan. Jollet tiedä kotipaikkasi veden kovuutta, tiedustele vesilaitokselta.

Jauhemainen pesuaine

Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä.

Eri pesutyypeille on saatavanajuuri niihin sopivia pesuaineita.

Tiivistetty pesuaine

Tiivistettyä pesuainetta annostellaan suoraan pesurumpuun ennen kuin pestävät vaatteet lisätään.

Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua.

Nestemäiset pesuaineet

Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa.

Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon II ennen ohjelman käynnistämistä.

Nestemäiset lisääaineet

Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon "ennen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, poistaa huuhteluaine staattisen sähkön.

Pesumerkinnät

Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen.

Normaali ohjelmaVESIPESUHellävarainenohjelma	Vesipesu 95°C Vesipesu 60°C Vesipesu 40°C Vesipesu 30°C
KLOORIVALKAISU	Kloorivalkaisu sallittu			Kloorivalkaisu kielletty
SILITYS	Silitys kosteanaeinintään 200°C	Silitys kosteana tai kosteanliinan läpi enintään 150°C		Silitys kuivanaenintään 100°C	Silityskielletty
KUIVAPESU	Normaalikuivapesu	Erikoiskuivapesu		Erikoiskuivapesu	Kuivapesukielletty
KUIVAUS(vapaaehtoinen)	Kuivaus tasaisellaalustalla	Kuivausripustamalla	Kuivaus vaate-ripustimessa	[S4G0][8CHO]NormaalirumpukuivausMietorumpukuivausRumpukuivaussallittu	Rumpukuivauskielletty

Hoito

Nukkasuodattimen puhdistus

Puhdista säännöllisesti koneen etuosassa alhaalla pienen luukun takana sijaitseva suodatin. Jos peset pyykkiä, josta lähtee paljon nukkaa, puhdista suodatin joka pesun yhteydessä. Vedä tyhjennysletku alas lattiakaivon yläpuolelle tyhjentääksesi pesukoneen vedestä, sitten:

• Avaa suodattimen luukku painamalla luukun oikealta reunalta. Aseta alapuolelle astia, johon mahdollinen vesi voi valua. Tyhjentääksesi suodattimen täysin esimerkin mukaisesti, poista keltainen kansi ja irrota pieni letku, joka sijaitsee suodattimen vasemmalla puolella.
• Kierrä suodatin auki kääntämällä sitä vastapäivään ja huuhtele se huolellisesti juoksevalla vedellä.
• Aseta suodatin paikoilleen ja kierrä se kiinni myötä-päivään.
• Kiinnitä pieni letku ja sulje luukku.

Pesualtaan tarkistaminen

Pikkuesineet, kuten neulat, napit, kolikot jne, saattavat vahingossa pudota rummun ja pesualtaan väliin jääden altaan pohjalle.

Poista esine seuraavalla tavalla :

• Irrotapistotulppapistorasiasta.
• Käännä rumpua kunnes yksi rummun olakkeista tulee esiin koneen täyttöaukkoon.
• Irrota olakkeen kiinnitysruuvi. Ole varovainen, ettei ruuvi putoa koneeseen.
• Käännä rumpua kunnes sen luukut ovat täyttöaukon kohdalla, avaa luukut ja työnnä olaketta sivusuuntaan kunnes se irtoaa ja nosta se pois.
• Nyt voit poistaa altaaseen pudonneen esineen olakeaukonkautta.
• Työnnä olake takaisin paikalleen, sulje rummun luukut, käännä rumpua ja kiinnitä lopuksi olake ruuvilla.

Pesuainelokeron puhdistus

Käännä kahta ruuvia neljänneksen irrottaaksesi pesuainelokeron.

Pesuainelokero on erittäin helppo irrottaa, sinun pitää vain työntää sitä ylöspäin.

Pese pesuainelokero juoksevan veden alla harjan tai kierretyn rievunavulla.

Asetapesuainelokeropaikoilleentoimimallapäinvastaisesti kuinedellä.

8540Q104

Koneen toimintahäiriöt

Tarkista seuraavat asiat, ellei kone toimi moitteettomasti:

Kone ei käynnisty

Tarkista, että sulake ei ole palanut Tarkista, että pistotulppa on kunnolla pistorasiassa Koneen kansi on kunnolla suljettu Ohjelma on valittu oikein Sähkövirta on kytketty koneeseen

Kone ei tyhjennä vettä eikä linkoa

Tarkista, että tyhjennysletku on oikein sijoitettu ja vesi virtaa letkussa esteittä Nukkasihti on puhdas Huuhtelun keskeytyspainike ei ole alaspainettuna.

Kone ei ota vettä

Tarkista, että vesihana on avattu ja vesiverkon paine on riittävä Koneen kansi on kunnolla suljettu

Kone tärisee liian äänekkäästi

Tarkista, että kuljetustuet on poistettu käyttöohjeessa annetun ohjeen mukaisesti Kone on sijoitettu suoraan käyttöohjeessa annetun ohjeen mukaan Koneella on riittävästi tilaa, eikä kosketa esim., seinää tai kalusteita Vaatteet ovat jakautuneet tasaisesti rummussa

Kone ottaa vettä, mutta tyhjentää samanaikaisesti

Tarkista, että koneen tyhjennysletku on sijoitettu oikealle korkeudelle ks. käyttöohjeesta kohta "Viemäriliitäntä".

Koneen ympärillä on vettä

Tarkista, että annosteltu pesuainemäärä on oikea. Ylivaahtoamisesta (liian suuri annostus) tulee vettä lattialle Pesuaine on konepesuun sopiva Pesuainekotelo on puhdas Tyhjennysletkun pää on oikein sijoitettu Vedentuloletkun liitoskohdat ovattiiviit

Pesutulos ei tyydytä

Tarkista, että pesuaine on konepesuun sopiva Tarkista, että pyykkimäärä on oikea Tarkista, että valittu ohjelma ja lämpötila ovat oikeat

Koneen pesuohjelma kestää huomattavasti pidempään kuin normaalisti

Tarkista, että vesiverkon paine on riittävä Tarkista, että vesiverkon vedentulossa ei ole häiriötä Tarkista, että nukkasihti on puhdas Tarkista, että sähköverkon virranjakelu toimii

Kone pysähtyy kesken pesuohjelman

Tarkista, että vesiverkon paine on riittävä Tarkista, että nukkasihti on puhdas Tarkista, että sulake on ehjä Tarkista, että ohjelma päättyy silen, että viimeinen huuhteluvesi jää koneeseen (Huuhtelun keskeytyspainike on alaspainettuna).

Ellei kone yllämainituista tarkistuksista huolimatta toimi moitteettomasti, ota yhteys valtuutettuun huoltoliikkeeseen.

Takuu

Pesukoneella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja.

Näitä on saatavissa myyjäliikkeistä ja maahantuojalta.

HUOM ! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi.

Huolto ja varaosat

Huollosta ja varaosien myynnistä vastaa HUOLTOLUX Porissa, puh. (939) 6223 300.

Sinua palvelevat myös valtuutetut huoltoliikkeet kautta maan.

Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuiltatai soittamalla numeroon 9700-2662 (1,90 mk/min + ppm).

*Mainitse soittaessasi tuotteen merkki.

Arvokilven löydät pesukoneen takaa. Kopioi arvokilvestä tuotteen tiedot, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli: ____

Tuotenumero: ____

Ostopäivä: ____

Tekniset tiedot

Korkeus 850 mm

Leveys 400 mm

Syvyys 600 mm

Maksimitäyttö, valkopesu 4,5 kg

Maksimitäyttö, hienopesu 2,0kg

Maksimitäyttö, villapesu 1,0 kg

Rummuntilavuus421

Jännite 230 V, 10 Amp.

Lämmitysvastuksenteho 1950 W

Liitäntäteho 2300 W

Linkous 850/450 kierr/min

CE- Tämä laite täyttää seuraavat EEC- määräykset :

- 72/23 EEC 19.02.1973 - määräys alijännitteestä

- 89/336 EEC 03.05.1989 (sekä muutosmääräys 92/31

EEC) EMV-määräys.

Oikeudet muutoksiin pidätetään.

Kuljetustukien poistaminen

Purkaminen :

Kun olet purkanut pesukoneen pakkauksesta, poista kuljetustuet, jotka suojaavat laitetta kuljetuksen aikana.

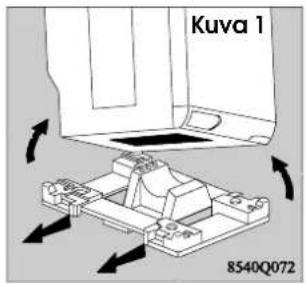

• Kallista konetta hieman taaksepäin toiselle kyljelleen. Käännä konetta 1/4 kierrosta takakulmansa varassa, jolloin pohjassa oleva kuljetustuki vapautuu. Poista kuljetustuki. Nosta kone pystyyn. Katso kuva 1.

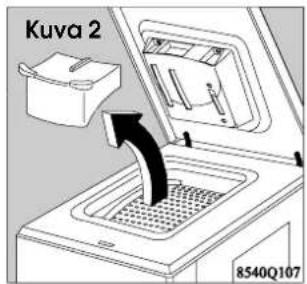

• Avaa koneen kansi ja poista rummun päällä oleva muovituki. Sulje tämän jälkeen koneen kansi. Katso kuva 2.

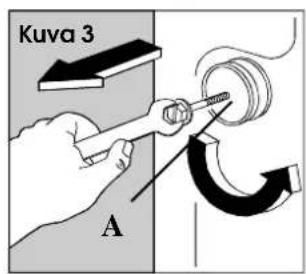

• Irrota koneen takaosasta kaksi pulttia ja punaiset holkit (A) käyttämällä apunasi koneen mukana tullutta työkalua. Katso kuva 3.
• Aseta suojatulpat (B) tyhjiksi jääneisiin reikiin. Katso kuva 4.
• Varmista, että koneesta on poistettu kaikki kuvassa näkyvät osat. Poistetut kuljetustuet on syytä säilyttää mahdollista myöhempää kuljetusta varten. Katso kuva 5.

HUOM ! Mikäli kone asetetaan matolle, varmista, ettei matto tuki koneen pohjassa olevia reikiä, joiden kautta ilma pääsee kiertämään.

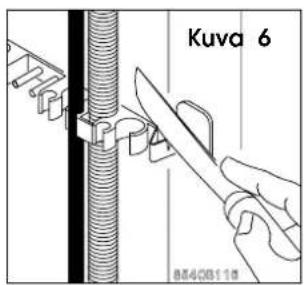

- Mikäli haluat, että kone on syvyyssuunnassa samassa tasossa viereisen kalustekaapin kanssa,sinulla on mahdollisuus leikata koneen takana oleva letkutuki. Katso kuva 6.

Kuva 1 8540Q072

Kuva 2 8540Q107

Kuva 3 A

Kuva 4 B

Kuva 5 8540Q060 X2

Kuva 6 80438110

Asennus

Pesukoneen siirtäminen ja vaaitus

Pesukoneesi on varustettu kahdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takaosaan ja yhdellä sisäänvedettävällä koneen alla sijaitsevalla pyörällä. Pyörän saat esiin kääntämällä koneen etuosassa olevaa vipua vasemmalle. Nyt voit liikutella konettasi esimerkiksi siivouksen aikana. Pyörä ei saa olla ulkoasennossaan, kun käytät konetta. Aseta kone vaakatasoon ruuvaamalla koneen etuosassa oleviasäätöjalkoja auki tai kiinni. Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana.

Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitusmutterit.

Ennen kuin kone liitetään sähköverkkoon, tarkistetaan :

• Että sähköverkon jännite on sama kuin koneen arvokilpeen merkitty 230 V.
• Että maadoitettua pistorasiaa suojaa 10 A sulake.
  Liitäntäjohdon vaihto- ja asennustyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Vesiliitäntä

Tiiviste, joka on rummussa olevassamuovipussissa, pannaan vedentuloletkun vesihanan puoleiseen liittimeen tiiviin liitännän saavuttamiseksi. Kytke sen jälkeen vedentuloletku hanaan 3/4" kierteellä. Tarvittava vedenpaine on 100-1000kPa. Mikäli veden tulopaine usein on hyvin korkea, aseta 3/4" 23x4x4 mm:n supistusosa vedentuloletkun ja pesukoneen väliseen liitososaan. Vedentuloletkua ei saa venyttää. Jos se on liian lyhyt ja haluat muuttaa pesukoneen paikkaa, vaihda tuloletku uuteen erikoisvalmistiseen letkuun.

Vedentuloletkun koneeseen liitettävää päätä voi kääntää. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen.

Viemäriliitäntä

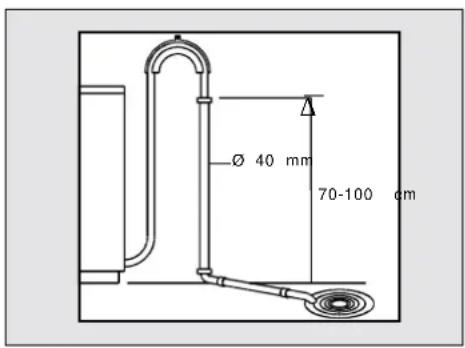

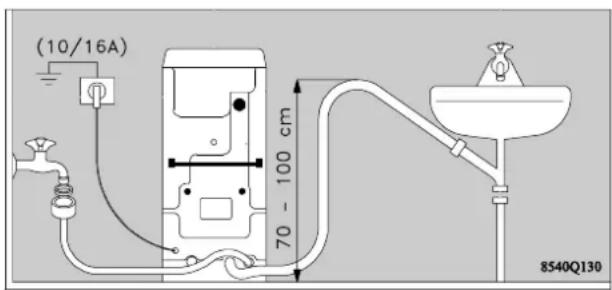

Koneen tyhjennysletku voidaan ohjata joko lattiakaivoon tai pesualtaaseen. Jos koneen tyhjennysletku ohjataan lattiakaivoon, on se ensin nostettava vähintään 0,70 m ja enintään 1 m korkeudelle, jottei itsetyhjennystä tapahdu. Koneesta tyhjentyvän veden pitää voida valua esteittä. Mikäli koneen tyhjennysletkuajoudutaan pidentämään, on muistettava, että jo yhden metrin jatkeesta ja varsinkin mikäli jatke on halkaisijaltaan pienempi kuin koneen letku, koneen tyhjennyspumppu ei ehkä enää toimi moitteettomasti.

Sijoitus

Sijoita kone tukevasti tasaiselle alustalle.

Kone ei saa koskettaa seinää eikä muita kalusteita.

Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden.

Kutsu tarvittaessa asentaja.

Valmistaja ei vastaa vahingoista, jotka johtuvat tämän käyttö- ja asennusohjeen noudattamatta jättämisestä.

Q007

Ø 40 mm 70-100 cm

(10/16A) 70 - 100 cm 8540Q130

R-Kodinkoneet

Vääksyntie 2 D

Vääksyvägen

00510 HELSINKI

HELSINGFORS

puh. (90) 731 621 tel.
