KÄYTTÖOHJE Nova 222l Sunwind

Onnittelut uudesta jääkaapistasi! Akkukäyttöinen 12/24 voltin jääkaappi on suunniteltu tarjoamaan vuosia tehokasta ja ongelmattomasti toimivaa käyttöä. Se on suunniteltu energiansäästöä ajatellen tehokkaalla tasavirtakompressorilla ja paksulla eristyksellä.

Ennen kuin käytät jääkaappia, lue huolellisesti tämä käyttöohje sekä kaikki turvallisuutta, asennusta, käyttöä ja puhdistusta koskeva tieto. Nämä ohjeet eivät välttämättä kata kaikkia mahdollisia tilanteita tai tilanteita, jotka saattavat ilmetä, mutta käytä tervejärkistä ja varovaisuutta asentaessasi, käyttäessäsi ja puhdistaessasi jääkaappia. Jos olet epävarma jostakin tämän käyttöohjeen ohjeista tai varoituksista, ota yhteyttä paikalliseen jälleenmyyjääsi.

Tärkeä turvallisuustieto:

Jos jääkaappi on ollut kyljellään tai selällään kuljetuksen aikana, sen tulee seistä pystyasennossa vähintään 12 tuntia ennen käyttöönottoa.

Älä laita ruokaa jääkaappiin ennen kuin se on riittävän kylmä (3-4 tuntia).

Tämä jääkaappi toimii vain 12/24 voltin tasavirtajännitteellä. Älä koskaan kytke kaappia vaihtovirtalähteeseen (AC)!

Jääkaappi on tarkoitettu vain kotikäyttöön ja ruoan säilytykseen. Sitä ei ole tarkoitettu kaupalliseen tai teolliseen käyttöön.

Älä koskaan käytä liiallista voimaa jääkaapin oven avaamiseen.

Jos ympäristön lämpötila lähestyy jääkaapin käyttölämpötilaa, jääkaappi ei toimi kunnolla. Jos ympäristön lämpötila ylittää 38°C, et saavuta tyydyttävää jähdytystä kaapissa.

Tasavirtakäyttöinen (DC) jääkaappi jäähdyttää vähemmän kuin tavalliset vaihtovirtakäyttöiset (AC) kaapit. Kyky jäähdyttää huoneenlämpöisiä tuotteita on rajoitettu verrattuna AC-käyttöisiin malleihin.

Nämä varoitukset annetaan turvallisuutesi vuoksi. Varmista, että ymmärrät ne ennen tämän jääkaapin asentamista tai käyttämistä. Jos olet epävarma jostakin, ota yhteyttä paikalliseen jälleenmyyjääsi!

Ennen asennusta

Vastaanoton yhteydessä tulee varmistaa, että jääkaappi on täydellinen eikä se ole vaurioitunut kuljetuksen aikana. Vaurioitunutta jääkaappia ei suositella kytkettäväksi, erityisesti jos vaurioita on virtajohdossa tai jäähdytyspiirissä. Ota yhteyttä paikalliseen jälleenmyyjääsi vaurion tapahtuessa.

Yleiset turvallisuustiedot:

• Ennen kuin puhdistat tai siirrät jääkaapin, irrota aina virtalähde.
• Jääkaapin huolto tulee suorittaa vain valtuutetun henkilöstön toimesta. Ota yhteyttä paikalliseen jälleenmyyjään, jos olet epävarma.
• Nämä jääkaapit sisältävät jäähdytysainetta R600a ja polyesterikompressorin öljyä jäähdytyspiirissä. Ole varovainen käsittelyssä, jotta jäähdytysosa ei vaurioidu eikä jäähdytysainetta vuoda ulos.
• Älä käytä muita sähkölaitteita jääkaapin sisällä.

Lapsiturvallisuus:

• Älä anna lasten leikkiä jääkaapin kanssa tai sen lähellä. Jääkaappi ei ole lelu. On vaara tukehtua, jos lapsi sulkeutuu jääkaapin sisälle.
• Pidä lapset poissa kaikista pakkausmateriaaleista.

Asennus:

• Tämä laite on painava. Ole varovainen siirrettäessä sitä.
• Tämä jääkaappi toimii vain 12 tai 24 voltin tasavirralla (DC). Sitä ei saa missään tapauksessa kytkeä vaihtovirtalähteeseen (AC).
• Varmista, että jääkaappi ei ole virtajohdon päällä. Varmista myös, että sähköjohto ei ole puristettu

tai taivutettu asentaessasi tai siirtäessäsi laitetta.

• On suositeltavaa kytkeä laite suoraan 12/24 V:n akkupankkiin positiivisen johdon suojauksella.
• Johtimen tulee olla riittävän paksu varmistaaksesi tehokkaan virransyötön. Noin 1mm ^2 johtimen poikkipinta-ala metriä kohden on suositeltavaa akun ja jääkaapin välille (esim. 6 metriä vaatii 2x6mm ^2 johtimen poikkipinta-alaa).

Turvaohjeet:

• Laitteen asennus- ja säätötyöt on suoritettava koulutetun henkilöstön toimesta. Henkilöiden suorittamat työt, joilla ei ole riittävää teknistä osaamista, voivat vaikuttaa laitteen suorituskykyyn kielteisesti, vaurioittaa laitteistoa ja mitätöidä takuun.
• On vaarallista tehdä muutoksia tai yrittää muokata tätä tuotetta millään tavalla. Tuotteen muutokset mitätöivät takuun ja valmistajan vastuun.

Käytön aikana:

• Tämä laite on suunniteltu vain kotikäyttöön, erityisesti ruoan ja juoman säilytykseen. Tätä laitetta ei ole suunniteltu kaupalliseen tai teolliseen käyttöön.
• Älä säilytä palavia nesteitä laitteen sisällä tai sen lähellä, kuten orgaanisia liuottimia, suihkepulloja, kaasusäiliöitä jne. Räjähdysvaara!

PUHDISTUS

• Ennen puhdistusta sammuta aina jääkaappi/pakastin ja irrota se virtalähteestä.
• Anna jääkaapin/pakastimen sisäosan sulaa kokonaan, sitten pese laitteen sisä- ja ulkopuoli lämpimällä vedellä ja miedolla saippualla tai pesuaineella. Kulumista tai korroosiota aiheuttavia aineita, teräsvillaa, pesuharjoja tai kemiallisia puhdistusaineita ei saa käyttää missään tapauksessa.

HUOLTO

• Tätä tuotetta huollettaessa on käytettävä valtuutettua teknikkoa, ja vain alkuperäisiä varaosia saa käyttää.
• Kokemattomien henkilöiden tekemät korjaukset voivat aiheuttaa vaurioita tai vakavia toimintahäiriöitä laitteelle. Epäviralliset toimet voivat mitätöidä takuun.

LAITTEEN HÄVITTÄMINEN Jääkaapin hävittäessäsi toimita se aina ympäristöasemalle sen elinkaaren päätyttyä.

ASENNUS

PAKETIN AVAAMINEN JA PUHDISTUS

Poista kaikki pakkaukset ja suojateipit laitteesta. Välttääksesi vaurioita ja estääksesi laitteen vaurioitumisen, ole erittäin varovainen käyttäessäsi teräviä tai teräviä työkaluja tähän tehtävään. Pidä lapset poissa pakkauksista - TUKEHTUMISVAARA!

Pese laitteen sisä- ja ulkopuoli lämpimällä vedellä ja miedolla saippualla tai pesuaineella. Kulumista tai korroosiota aiheuttavia aineita, teräsvillaa, hankaavia harjoja tai kemiallisia puhdistusaineita ei tule käyttää missään tapauksessa. Suositellaan käyttämään sientä, pehmeää harjaa tai pyyhettä.

Puhdistuksen jälkeen huuhtele huolellisesti ja kuivaa. Voit jättää ovet auki tuulettaaksesi tilat 20-30 minuutin ajan poistaaksesi mahdolliset jäljellä olevat hajut. Tarkista paikallisesta ympäristövirastostasi suosituksia pakkauksen kierrätyksestä alueellasi.

LAITTEEN SIJOITUSPAIKKA

Alue, johon jääkaappi asennetaan, tulee olla kuiva ja riittävän tuuletettu. Kaappi on tarkoitettu vain

sisäkäyttöön tai suojatuissa ympäristöissä.

Oikean toiminnan varmistamiseksi laite on asetettava vaakasuoraan tasaiselle, tiukalle ja vakaalle pinnalle. Älä sijoita jääkaappia lämmönlähteiden lähelle (lämmitin, liesi, savupiippu jne.) ja vältä pitkäaikaista altistumista suoralle auringonvalolle. Varmista, että jääkaapin ja lähellä olevien seinien tai suurten esineiden välillä on riittävästi tilaa. Suositeltavaa on vähintään 7,5 cm:n välimatka. Tämä varmistaa riittävän ilmavirran laitteen ympärillä, mikä johtaa tehokkaampaan toimintaan ja laitteen pidempään käyttöikään. Pidä aina ilmaventtiilien takana oleva pöly ja esteet poissa.

OVEN KÄTISYYDEN VAIHTAMINEN

Huomautus: Jääkaapin oven avaamissuuntaa voidaan muuttaa (oven kääntyminen) kääntämällä oven saranoita toiselta puolelta toiselle.

1. Poista yläsarana peitelevy.
2. Irrota sitten yläsaranat tähtiruuvarilla ja nosta pakastusovi irti keskisaranasta ja aseta ovi sivuun.
3. Irrota keskisarana tähtiruuvarilla.
4. Nosta jääkaapin ovi irti alahengestä ja aseta se sivuun.
5. Irrota alahengestä tähtiruuvarilla.
6. Poista nyt kaikki tulpat ja hattu vastakkaiselta puolelta ja aseta ne reikiin, joista juuri poistit ruuvit.
7. Käytä tähtiruuvaria kiinnittääksesi alahengen paikoilleen ruuveilla, jotka olet aiemmin poistanut.
8. Aseta jääkaapin ovi alahengelle, sitten aseta keskisarana jääkaapin yläreikään ja käytä tähtiruuvaria kiinnittääksesi keskisarana paikalleen ruuveilla, jotka olet poistanut.
9. Aseta nyt pakastusovi keskisaranalle ja aseta sitten yläsarana paikalleen pakastusoven yläreikään ja ruuvaa se kiinni tähtiruuvarilla.
10. Kiristä kaikki ruuvit tarvittaessa varmistaaksesi, että ne ovat oikein säädetyt ja sulkeutuvat hyvin kaapin kanssa. Tämä vähentää mahdollista ylimääräistä huurretta.

Huomaa: Kun ovet on käännetty ja tiivistys ei ole tiukasti kiinni kaapin saranapuolella, voit käyttää hiustenkuivaajaa/kuumailmapuhallinta lämmittääksesi tiivistettä, kun ovi on kiinnitetty kaappiin. Tiiviste laajenee ja tiivistyy kaapin kanssa. Anna tiivisteen jäähtyä 30 minuutin ajan ennen kuin avaat jääkaapin oven.

Huomaa: Polariteetti on tärkeä tämän tasavirtakäyttöisen jääkaapin kaapeloinnissa. Varmista, että akun tai latausohjaimen positiivinen (+) napa vastaa kompressorin positiivista (+) johtoa ja että akun tai latausohjaimen negatiivinen (-) napa vastaa kompressorin negatiivista (-) johtoa. Johto on kytkettävä akkuun kaapelikenkien ja ruuviliitosten avulla. Johtojen yhdistymistä tulee välttää.

Kaikki mallit on varustettu sisäisellä LED-valaistuksella. Valaistus syttyy ja sammuu automaattisesti, kun ovi avataan tai suljetaan.

HUOM: ON/OFF kytkin ei ole käytössä seuraavissa malleissa: 116/132/222L! (Se on vain peitelevy/dummy.)

Positiivinen (+) Positiiviseen (+) / Negatiivinen (-) Negatiiviseen (-) Punainen kaapeli (+) / Valkoinen kaapeli(-)

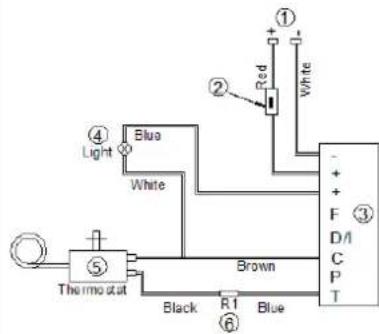

110L/139L/230L Wiring Diagram

Tämän jääkaapin suojaamiseksi johdot on varustettu 15A sulakkeella. 12V käytössä käytä 15A sulaketta. Suositellaan tavallista auton sulaketta, ja sulakkeen tulisi olla kytketty järjestelmän positiiviseen (+) puolelle lähelle positiivista akun navan. Tämän jääkaapin/pakastimen mukana toimitetaan 15A sulake.

Käyttöjännite	Sulake
12 volttia	15A

HUOM: Jos tarvitaan pidempi liitäntäjohto, johdon poikkipinnan (tai paksuuden) on oltava yhtä suuri tai suurempi kuin seuraavassa taulukossa suositellut johtokoot. Varmista, että laitteen syöttöjännite ei laske kompressorin poiskytkentäjännitteen alle.

Kaapeliläpimitta	Kaapelin pituus (12V)	Kaapelin pituus (24V)
2,5 mm^2	2,5 metriä	5 metriä
4 mm^2	4 metriä	8 metriä
6 mm^2	6 metriä	12 metriä
10 mm^2	10 metriä	20 metriä

Kompressorin elektroniikka sisältää toiminnon, jossa se kytkeytyy pois päältä, jos jännite laskee liian alhaiseksi. Jos laitteen syöttöjännite putoaa alle 10,4V (12V-tilassa) tai 22,8V (24V-tilassa), kompressori sammuu. Kun jännite nousee uudelleen yli 11,7V (12V-tilassa) tai 24,2V (24V-tilassa),

kompressori palautuu normaalikäyttöön. Tämä toiminto on suunniteltu suojaamaan akkua ylikuormitukselta.

	Järjestelmäjännite(12V)	Järjestelmäjännite(24V)
Sammutus	10,4 volttia	22,8 volttia
Käynnistyminen	11,7 volttia	24,2 volttia

Käyttö

Jääkaapin käynnistäminen

Kun jääkaappi on asianmukaisesti kytketty 12 voltin tai 24 voltin tasavirtalähteeseen, kompressori käynnistyy automaattisesti ja kaappi alkaa jäähdyttää. Anna kaapin jäähdyttää vähintään 4 tuntia ennen ruokien lisäämistä.

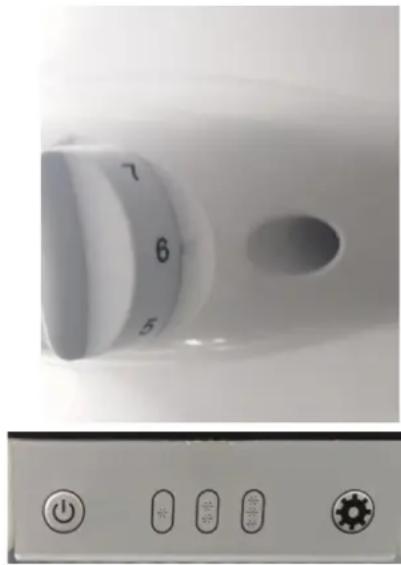

Lämpötilan säätö

1. Mekaaninen termostaattitoiminta (116L, 132L, 222L)

Jääkaapin ja pakastinosaston lämpötilaa säädellään termostaatilla, joka sijaitsee jäähdytysalueen keskellä katossa. Kun käynnistät jääkaapin, suosittelemme asettamaan termostaatin maksimiasentoon (7) haluttujen jäähdytyslämpötilojen saavuttamiseksi. Oikea sisäinen lämpötilan säätö löytyy mittaamalla lämpötila laitteen keskellä tai keskiosassa.

1. Elektroninen termostaatti (50L, 70L)

Virtapainike:

paina virtakytkintä kytkeäksesi päälle, paina uudelleen sammuttaaksesi virran.

termostaatin säätönappi, paina kerran, yksi tähtimerkkivalo syttyy, paina kahdesti, kaksi tähtimerkkivaloa syttyy, ja paina kolmesti, kolme tähtimerkkivaloa syttyy. Lämpötila on välillä 0-10°C.

Koska ympäristön lämpötila vaihtelee vuodenaikojen mukaan, voi olla tarpeen säätää termostaattia saavuttaaksesi oikean sisälämpötilan. Jos huoneen/ympäristön lämpötila lähestyy laitteen sisäistä käyttölämpötilaa, laite ei toimi kuten pitäisi. Laite taipuu toimimaan kylmemmissä olosuhteissa, ja termostaatin säätö lämpimämpään asentoon (alempi numero) voi olla tarpeen. Jos huoneen/ympäristön lämpötila ylittää 38 °C, laite ei toimi kuten pitäisi. Laite taipuu toimimaan lämpimämmissä olosuhteissa, ja termostaatin säätö kylmempään asentoon (kohti maksimiasennusta) voi olla tarpeen.
