KÄYTTÖOHJE EKI 4530-90 X GRAM

• Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa.
• Tutustu uuden lieden toimintaan ja sen toimintoihin siinä järjestyksessä, kun ne käyttöohjeessa esitetään.
• Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että liesi on turvallinen käyttää ja kestää käytössä pitkään.
• Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suojaamaan liettä vahingoilta.
• Säilytä käyttöohje tulevaa tarvetta varten.

Huomaa, että tämä käyttöohje koskee useita eri liesimalleja. Tästä syystä hankkimassasi liedessä ei välttämättä ole kaikkia toimintoja.

Huom!

Älä käytä liettä ennen kuin olet lukenut käyttöohjeet kokonaan.

Liesi on tarkoitettu vain normaaliin käyttöön ohjeiden mukaisesti. Muu käyttö (esim. keittiön lämmitys) voi aiheuttaa henkilö- tai omaisuusvaurioita.

Valmistaja pidättää oikeuden muutoksiin, jotka eivät vaikuta lieden toimintaan.

SISÄLTÖ

Tärkeitä turvatietoja....4

Tuotteen kuvaus 9

Muita tietoja ....10

Asennus....11

Käyttö....13

Uunin käyttö - käytännön vinkkejä 26

Puhdistus ja huolto 28

Toimet ongelmatilanteissa 32

Tekniset tiedot....33

Huomautus. Laite ja sen saatavilla olevat osat kuumenevat käytön aikana. Varo erityisesti koskettamasta kuumennuselementtejä, sillä ne voivat olla kuumia. Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman aikuisen valvontaa.

Tätä laitetta ei saa käyttää henkilöt (alle 8-vuotiaat mukaan lukien), joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt ovat heikentyneet tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo heitä tai ole antanut heille opastusta heidän turvallisuudestaan. Varmista, että lapset eivät leiki laitteella. Älä anna lasten puhdistaa laitetta tai käyttää sitä ilman valvontaa.

Huomautus. Valvomaton rasvan tai öljyn keittäminen keittotasolla voi olla vaarallista ja siitä saattaa aiheutua tulipalo.

ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sammuta laite ja peitä liekki kannella tai syttymättömällä huovalla.

Huomautus. Tulipalon vaara: Älä säilytä mitään keittopinnalla.

Huomautus. Jos keittoalue on halkeillut, katkaise virta, jotta vältät sähköiskun vaaran.

Sammuta laite aina virtapainikkeesta käytön jälkeen, äläkä turvaudu ainoastaan keittoastioiden tunnistustoimintoon.

Uuni kuumenee käytön aikana hyvin kuumaksi ja jäähtyminen pois päältä kytkemisen jälkeen vie aikaa.

Uunin ollessa käytössä saattaa laite kuumentua paljon. Älä päästä lapsia laitteen läheisyyteen.

Huomautus. Älä käytä uunin luukun lasien puhdistamiseen hankaavia puhdistusaineita tai metallisia puhdistusvälineitä, sillä ne voivat aiheuttaa lasin naarmuuntumisen.

Huomautus. Varmista ennen uunin lampun vaihtamista, että laite on irrotettu verkkovirrasta, jotta vältät mahdollisen sähköiskun.

Älä puhdista laitetta höyrypuhdistuslaitteella.

• Pidä lapsia silmällä, kun liesi on käytössä.
• Astiat, keittoalueet ja uuni kuumenevat käytön aikana hyvin kuumiksi, ja jäähtyminen keittoalueen tai uunin pois päältä kytkemisen jälkeen vie aikaa.
• Älä anna lasten käyttää lieden painikkeita tai uunin luukkua tai leikkiä niillä. Pidä lapset mahdollisimman kaukana liedestä.
• Infrapunavastukset hehkuvat grillauksen aikana. Huolehdi, ettei grillattava ruoka kosketa vastuksia, jotta se ei syttyisi palamaan.
• Huolehdi, etteivät muiden sähkölaitteiden virtajohdot joudu kosketuksiin kuumien keittoalueiden kanssa ja etteivät ne jää uunin luukun väliin. Ole erityisen varovainen, jos käytät pistorasioita, jotka ovat lieden läheisyydessä.
• Lieden keittotasoa tai uunia ei saa koskaan käyttää sisätilojen lämmittämiseen.
• Öljyt ja rasvat saattavat kuumetessaan syttyä palamaan. Valvo siksi liettä aina friteerauksen ja grillauksen aikana.
• Älä koskaan laita uunin pohjalle alumiinifoliota, sillä se saattaa vahingoittaa pohjan emalipinnoitetta.
• Älä siksi myöskään pane astioita suoraan uunin pohjalle.
• Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Lieden saa ottaa käyttöön vasta, kun koulutettu ammattihenkilö on korjannut vian.

Keraaminen keittotaso on karkaistu kestämään kuumaa, kylmää ja lämpötilan vaihteluita.

Keittotasoon kohdistuvia, esimerkiksi maustepurkkien tai muiden kovien esineiden putoamisesta aiheutuvia iskuja tulee välttää.

• Keraamisen keittoalueen päällä ei saa säilyttää mitään.
• Keittoalueelle asetettavan astian pohjan tulee olla puhdas ja kuiva.
• Sokeri ja sokeripitoiset roiskeet tulee pyyhkiä keraamiselta keittotasolta mahdollisimman pian tason ollessa vielä lämmin, jotta ne eivät pala siihen kiinni.
• Varo naarmuttamasta keraamista keittotasoa koruilla, astioilla tai terävillä esineillä.
• Muovisia taloustarvikkeita (lusikat, kulhot jne.) ei saa asettaa kuumalle keittotasolle, sillä ne saattavat sulaa siihen kiinni.
• Uunin sisälle muodostuva höyry poistuu keraamisen keittotason takareunassa olevista höyryaukoista. Aukkoja ei saa peittää tai tukkia. Pidä kädet poissa höyrystä.
• Mikäli keraamiseen keittotasoon tulee syviä naarmuja, virta tulee heti katkaista pääkatkaisimesta.
• Induktiokeittotaso (jonka taajuus on 20-50 kHz) saattaa aiheuttaa sydämentahdistimen, insuliinipumpun tai kuulokojeen toimintahäiriöitä.

- Vältä kattilan kannen alle katsomista tarpeettomasti.

Vältä myös uunin luukun avaamista tarpeettomasti.

- Käytä uunia vain suurien ruokamäärien valmistamiseen.

Enintään yhden kilogramman painoisen lihan valmistaminen liedellä säästää sähköä.

- Hyödynnä uunin jälkilämpöä.

Jos valmistusaika on 40 minuuttia, on suositeltavaa kytkeä uuni pois päältä 10 minuuttia ennen valmistumisajan päättymistä.

- Paista kiertoilmatoimintoa käyttäen ja uuninluukkua kiinni pitäen.

- Sulje uunin luukku huolellisesti.

Lämpö voi karata, jos luukun tiivisteissä on likaa. On suositeltavaa, että lika poistetaan heti, kun sitä tulee.

Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyttää uudelleen. Hävitä ne jätehuoltolainsäädännön mukaisesti ja kierrätä mikäli mahdollista.

Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä tavalliseen yhdyskuntajätesäiliöön, vaan olkaa hyvä ja toimittakaa laite lähimpään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa

tai pakkauksessa on kierrätyskelpoisuusmerkki.

Laite on valmistettu kierrätyskelpoisista materiaaleista. Kierrättämällä autatte suojelemaan luontoa.

Jos ette tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta.

TUOTTEEN KUVAUS

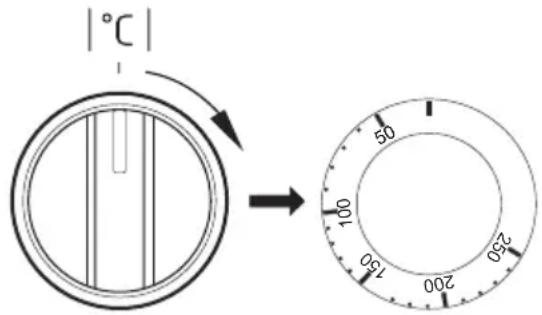

1 Uunin lämpötilasäädin 2 Uunin toimintosäädin 3 Keittoalueen säädin (etuvasen) 4 Keittoalueen säädin (takavasen) 5 Keittoalueen säädin (takaoikea) 6 Keittoalueen säädin (etuoikea) 7 Uunin lämpötilan osoitin 8 Valodiodi 9 Digitaalinen kello /ajastin 10 Lapsilukko 11 Säilytystila

Laitteen vakiovarusteet

Lieden sijoitus

• Keittiön on oltava kuiva ja tuuletettu, ja siinä on oltava toimiva ilmanvaihto. Lieden sijainnin on varmistettava pääsy kaikkiin käytettäviin osiin. Liesi on asetettava kovalle ja tasaiselle lattialle (sitä ei saa sijoittaa alustalle).
• Liettä ei saa nostaa päälllyslevystä.
• Jos liesi rakennetaan keittiön kalusteisiin, sen työtason korkeus saa olla enintään 900 mm lattiasta. Jos liesi sijoitetaan keittiön kalusteiden väliin, niiden päällyksen ja liimaukseen käytetyn liiman on kestettävä vähintään 100 °C:n lämpötilaa. Jos näin ei tehdä, pinta voi mennä pilalle tai päällys voi irrota. Jos kalusteiden lämmönkestosta ei ole varmuutta, lieden ja kalusteiden väliin on jätettävä n. 2 cm tilaa.
• Liesituuletin on asennettava tuotteen mukana toimitettujen käyttöohjeiden mukaisesti.
• Laitteen taso on säädettävä ennen sen käyttöönottoa. Taso säädetään säätöjalkojen avulla, jotka ovat vetolaatikossa.

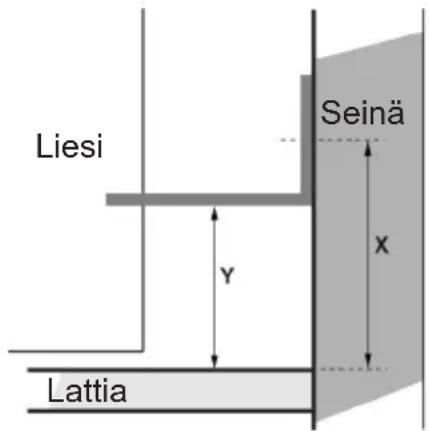

Kaatumisvarmistuksen asennus seinään

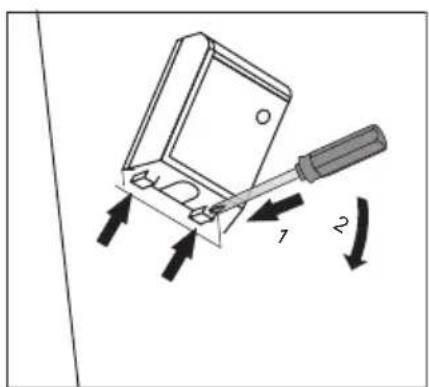

Lieden liittäminen sähköverkkoon

• Lieden sähköliitännän saa tehdä ainoastaan koulutettu sähköasentaja. Niin varmistetaan, että asennus tapahtuu sähkösäädösten mukaisesti.
• Asennuksessa tulee noudattaa paikallisia määräyksiä.
• Liesi tulee asentaa erilliseen virtapiiriin.
• Liitännän saa tehdä ainoastaan niiden sähkökaavioiden mukaisesti, jotka ovat lieden takapuolella liittimien suojalevyn pinnassa. Huomautus: Tämä tuote käyttää 16 A:n sulaketta.
• Liitännässä tai johdotuksen vaihdossa on käytettävä vähintään tyypin HO5 VVF-5G2,5 johtoa tai vastaavaa.
• HUOMAUTUS! Laitteen sähköasennuksessa on käytettävä kojetta, jolla laitteen kaikki navat voidaan katkaista sähköverkosta vähintään 3 mm:n kosketusvälillä. (Voi olla pääkatkaisin).

• Poista kaikki pakkauksen osat, osat ja puhdista uunin sisäpuoli. Uunin puhdistamiseen tulee käyttää vain lämmintä vettä, johon on lisätty hiukan astianpesuainetta.
• Poista kaikki uunin varusteet ja puhdista ne lämpimällä vedellä ja tavallisella astianpesuaineella.
• Uunin grillivastus voidaan taittaa alas puhdistusta varten. Poista sen suojateippi ennen käyttöönottoa.
• Tuuleta tila (kytke ilmanvaihtolaitteet päälle tai avaa ikkuna).
• Lämmitä uunia noin 30 minuuttia 250°C, poista lika ja puhdista laite perusteellisesti.

Huom!

Digitaalisella kellolla varustetuissa laitteissa '0.00' vilkkuu näytössä laitteen sähköverkkoon liittämisen jälkeen. Aseta digitaalisen kellon aika (ks. käyttöohjeet). Uuni toimii vain kun kello on asetettu.

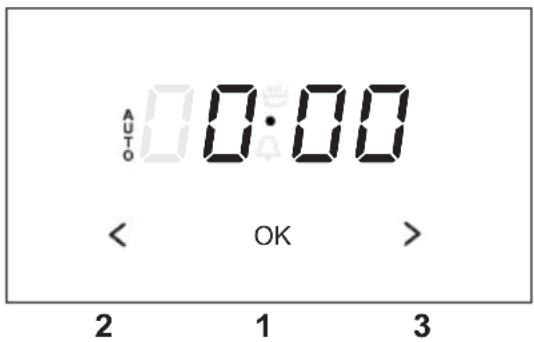

Digitaalinen kello/ajastin

Toimintojen symbolit

1 - toimintojen valintapainike OK, 2 - painike <, 3 - painike >

KELLONAJAN ASETTAMINEN

Kun laite kytketään sähköverkkoon (tai virran palattua sähkökatkon jälkeen), näytöllä alkaa vilkkua 0.00.

• Paina painiketta 1, näytölle tulee symboli
• Aseta kellonaika painikkeiden 2 ja 3 avulla.

Kun olet saanut ajan asetettua, odota noin 7 sekuntia, niin uusi aika talletetaan ja kellonajan näyttö lakkaa vilkkumasta.

Kellonaikaa voidaan korjata myöhemmin painamalla yhtä aikaa painikkeita 2 ja 3. Tällöin näytön merkit alkavat vilkkua, ja kellonaikaa voidaan muuttaa.

AJASTIN

Ajastinta voidaan käyttää koska tahansa riippumatta muista käytössä olevista toiminnoista. Ajastimen aika voidaan asettaa 1 minuutin ja 23 tunnin 59 minuutin väliltä.

Ajastimen käynnistäminen:

- Paina painiketta 1, näytöllä alkaa vilkkua symboli

- Aseta haluttu aika painikkeiden 3 ja 2 avulla.

Näytöllä näkyy ajastimen asetettu aika, ja päällä oleva äänimerkkitoiminto. Kun asetettu aika on kulunut, kuuluu äänimerkki ja näytöllä vilkkuu symboli.

- Sammuta äänimerkki painamalla jotakin näppäimistä 1, 2 tai 3. Toimintomerkki sammuu ja näytölle tulee kellonaika.

Huomio!

3 Jos äänimerkkiä ei sammuteta käsin, se sammuu automaattisesti noin 7 minuutin kuluttua.

PUOLIAUTOMAATTINEN TOIMINTA

Kun haluat, että uuni menee pois päältä tiettyyn aikaan, toimi seuraavasti:

• Aseta uunin toimintosäädin sekä uunin lämpötilasäädin sen mukaiseen asentoon, kuinka uunin tulee toimia
• Paina painiketta 1 kunnes näytöllä alkaa vilkkua:

- Aseta haluttu paistoaika (1 minuutti–10 tuntia) painikkeilla 3 ja 2.

Asetettu aika tallennetaan noin 7 sekunnin kuluttua, näytölle tulee toimintosymboli AUTO.

Kun asetettu aika on kulunut, uuni menee pois päältä automaattisesti, äänimerkki menee päälle ja symboli AUTO alkaa vilkkua.

• Käännä uunin toimintosäädin ja lämpötilasäädin pois päältä.
• Sammuta äänimerkki painamalla jotakin näppäimistä 1, 2 tai 3. Symboli AUTO sammuu ja näytölle tulee kellonaika.

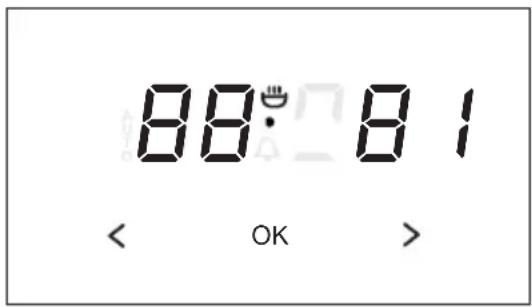

AUTOMAATTINEN TOIMINTA

Kun haluat, että uuni käynnistyy tietyksi paistoajaksi ja menee pois päältä tiettyyn kellonaikaan, määrittele ajat seuraavasti:

- Paina painiketta 1, kunnes näytöllä alkaa vilkkua:

• Aseta haluttu paistoaika painikkeiden 3 ja 2 avulla, kuten puoliautomaattisen toiminnan yhteydessä. Paina painiketta 1, kunnes näytöllä alkaa vilkkua:

• Aseta haluttu valmistumisaika (kellonaika) painikkeilla 3 ja 2. Kellonajan pitää olla vuorokauden (23 tuntia 59 minuuttia) sisään.
• Aseta uunin toimintosäädin sekä uunin lämpötilasäädin sen mukaiseen asentoon, kuinka uunin tulee toimia. Näytöllä näkyy toimintosymboli AUTO. Uuni menee päälle aikaan, joka saadaan kun asetetusta päättymisajasta vähennetään paistoaika (jos esim. paistoaika on 1 tunti, ja lopetusaika 14.00, uuni käynnistyy automaattisesti kello 13.00).

Kun valmistumiskellonaika saapuu, uuni menee pois päältä automaattisesti, äänimerkki menee päälle ja symboli AUTO alkaa vilkkua.

• Käännä uunin toimintosäädin ja lämpötilasäädin pois päältä.
• Sammuta äänimerkki painamalla jotakin näppäimistä 1, 2 tai 3. Symboli AUTO sammuu ja näytölle tulee nykyinen kellonaika, esim. 12.35.

Äänimerkin sävyä voidaan muuttaa seuraavasti:

Paina yhtä aikaa painikkeita 2 ja 3. Valitse painikkeen 1 avulla toiminto "ton". Näytöllä alkaa vilkkua:

Valitse painikkeiden 1-3 avulla haluamasi merkkiääni.

ASETUSTEN NOLLAUS

Ajastimen tai automaattisen toiminnan asetukset voidaan nollata koska tahansa.

Automaattisen toiminnan asetusten poisto:

Paina yhtä aikaa painikkeita 2 ja 3.

Ajastimen asetusten poisto:

• Valitse ajastintoiminto painikkeella 1. Paina yhtä aikaa painikkeita 2 ja 3.

ENNEN KUIN KÄYTÄT KEITTOTASOA ENSIMMÄISEN KERRAN

• Puhdista ensin tason keraaminen pinta huolellisesti. Käsittele keraamista pintaa kuin lasia.
• Kytke tuuletus tai avaa ikkuna keittiössä, kun käytät keittotasoa ensimmäisen kerran – laitteesta voi tulla ohimenevää hajua.
• Kaikki toiminnot on suoritettava turvallisuusohjeita noudattaen.

INDUKTIOKEITTOTASON TOIMINTA

Keraamisen keittoalueen alla on induktiokela. Tämä kela synnyttää sähkömagneettisia kenttiä, jotka vaikuttavat suoraan keittoastian pohjaan, eivätkä lämmitä ensin keraamista tasoa, kuten muut kuumennusmenetelmät. Induktiokeittotasolla voi käyttää vain kattiloita, joiden pohjiin sähkömagneettiset kentät vaikuttavat.

Induktiokuumennuksen edut:

• Koska lämpö siirtyy ruokaan ainoastaan keittoastian kautta, lämpöä voidaan hyödyntää mahdollisimman tehokkaasti.
• Induktiokeittoalue lopettaa toimintansa välittömästi, kun keittoastia poistetaan keittoalueelta. Samalla loppuu myös sähkön kulutus.

Turvalaitteet:

Jos keittotaso on asennettu oikein ja sitä käytetään käyttöohjeiden mukaisesti, ovat turvalaitteet tarpeettomia.

Tuuletin: Tuulettimen tehtävänä on suojata ja jäähdyttää ohjaus- ja syöttölaitteita. Tuulettimella on kaksi toimintanopeutta. Tuuletin kytkeytyy päälle, kun keittoalueet toimivat, ja on päällä, kunnes elektroninen systeemi on jäähtynyt riittävästi.

Transistori: Lämpötilamittapää mittaa jatkuvasti laitteen elektronisten elementtien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä pienentää automaattisesti keittoalueen tehoa tai kytkee ylikuumentuneita elektronisia elementtejä lähimmän keittoalueen pois päältä.

Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa kattilaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lusikoita, veitsiä tai sormuksia) ei tunnisteta kattilana, eikä keittotaso kytkeydy päälle.

KATTILAN TUNNISTUS INDUKTIOVYÖHYKKEEN PÄÄLLÄ

Induktiovyöhykkeillä varustetuissa keittotasoissa on kattilan tunnistustoiminto. Toiminto tunnistaa, onko kattila keittoalueen päällä vai onko se otettu pois, ja rajoittaa lämmöntuotantoa. Näin toiminto auttaa säästämään energiaa.

• Näytössä ilmoitetaan lämmön taso, jos keittoaluetta käytetään sopivan kattilan yhteydessä.
• Induktio vaatii, että induktiokeittotasolla käytetään vain keittoastioita, joissa on magneettinen pohja.

Jos keittoalueen päälle ei ole pantu astiaa tai on pantu soveltumaton astia, lämpötehoa ilmaiseva numero näytössä vilkkuu. Keittoalue ei aktivoidu.

Keittoalue kytkeytyy pois päältä automaattisesti noin 10 minuutin kuluttua.

HUOM. Keittoastian tunnistustoiminto ei toimi keittotason katkaisijana. Keittoalue kytketään pois päältä kääntämällä toimintosäädin asentoon 0.

Soveltuvat astiat

• Laadukkaan kattilan pohjan on oltava tasainen. Näin vältät ylikuumenemisen. Lämpö levittyy tasaisesti ja parhaiten kattiloissa, joiden pohjat ja seinät ovat paksuja.
• Kattilan pohjan on oltava kuiva. Kun otat kattilan jääkaapista, tarkista, että sen pohja on täysin kuiva. Pyyhi kosteutta pois tarvittaessa. Näin keittotason pinta pysyy puhtaana.
• Kattilan kansi estää lämmön tuhlaamista ja auttaa säästämään energiaa.

Merkinnät kattiloissa	Varmista, että tuotteen merkinnässä on mai-ninta, jonka mukaan tuote soveltuu in duk tio-ku umen nuk se en.
	Käytä astioita, joissa on magneettinen pohja (maalattu teräs, ru ostu ma ton ferriittiteräs tai valurauta). So vel tu vu uden voi testa myös magneetilla. Jos magneetti tarttuu pohjaan, astia soveltuu käytettäväksi in duk tio ku umen nuk se en.
Ruostumaton teräs	Astia soveltumaton.
	Poikkeuksena ruostumattomasta ferriittiteräkestä tehdyt kat ti lat.
Alumiini	Astia soveltumaton.
Valurauta	Erittäin sopiva.
	HUOM: astia voi raapia keittotasoa.
Maalattu teräs	Erittäin sopiva.
	Suositellaan kattiloita, joissa on tasainen ja paksu pohja.
Lasi Astia soveltumaton.
Posliini	Astia soveltumaton.
Kuparipohjakattilat	Astia soveltumaton.

Energia parhaiten välittyy, kun kattilan koko vastaa lämmityskentän kokoa.

Pienimmät ja suurimmat mahdolliset halkaisijat on esitetty alempana olevassa taulukossa ja riippuvat astian laadusta.

Induktiokeittoalue Astian pohjan halkaisija
Halkaisija (mm) Minimi	(mm) Maksimi (mm)
280 210 280
210/220 140 210	/220
180/190 110 180/1	90
145/155 90	160

Huomio:

Minimihalkaisijoita pienempiä kattiloita käytettäessä, induktiokeittoalue saattaa olla toimimatta.

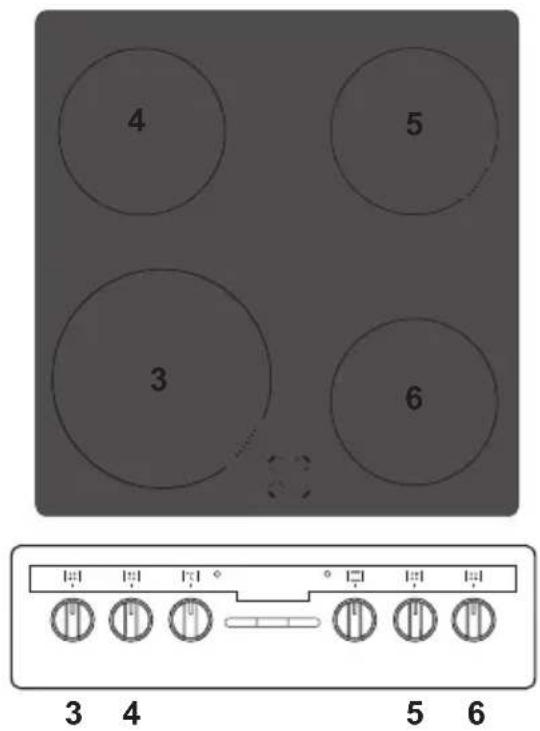

Käyttöpaneeli

[3] vasen etualue ∅ 210 mm [4] vasen taka-alue ∅ 160 mm [5] oikea taka-alue ∅ 160 mm [6] oikea etualue ∅ 160 mm

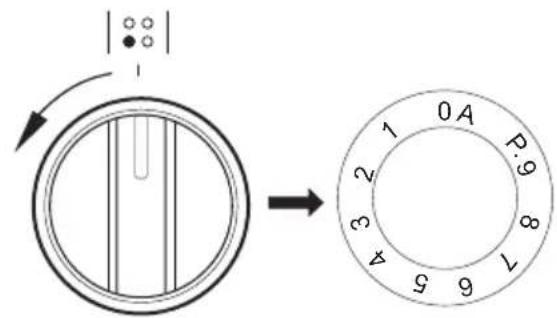

Keittoalueilla on vaihtuva teho. Lämpötehoa voidaan säätää kiertämällä säädintä oikealle tai vasemmalle.

Lämpöteho	Käyttö
0 Suljettu.
1-2 Lämpimän ruoan uudelleen-lämmitys, pienten annostenhiljainen kypsennys.
3 Hiljainen kypsennys alhaisellateholla.
4-5 Suurten annosten pitkäaikainenkypsennys ja isojen määrienpaisto.
6 Paisto.
7-8 Paisto.
9 Valmistuksen aloitus, paisto.
A Automaattinen kiehautus.
P Booster toiminto

Induktiokeittotason käyttäminen

• Kytke keittoalue päälle ohjauspaneelin säätimellä.
• Säädinten vieressä olevat merkit osoittavat, mikä säädin vastaa mitäkin keittoaluetta.
• Haluttu kuumennustaso voidaan valita heti asteikolla 1 – 9.
• Valittu kuumennustaso ilmoitetaan myös lasikeraamisen keittotason näytöllä.

Kun induktiokeittotason virta on katkaistu, kaikki keittoalueet ovat poissa päältä eivätkä merkkivalot pala.

Näytöt kytkeytyvät pois päältä kymmenen sekunnin kuluttua kaikkien keittoalueiden sammuttamisesta.

Lapsilukko

Voit estää keittoalueiden käytön kytkemällä päälle lapsilukon, jolloin lukitus suojelee lapsia.

Lapsilukon kytkeminen päälle.

• Lukitus voidaan kytkeä päälle, kun kaikilla näytöillä lukee "0" tai "H".
• Käännä samanaikaisesti molempia vasemman puolen säätimiä [3] ja [4] vasemmalle ja pidä niitä siinä 3 sekuntia. Kaikkiin merkkivaloihin tulee "L". Lapsilukko on nyt kytketty päälle. Jos lieden mitä tahansa säätimiä käännetään, kaikissa merkkivaloissa näkyy "L".

Lapsilukituksen kytkeminen pois päältä.

- Käännä samanaikaisesti molempia vasemman puolen säätimiä [3] ja [4] vasemmalle, kunnes merkkivaloissa ei näy L-symbolia.

Lapsilukko aktivoituu, kun laite kytketään pois verkkovirrasta.

Jälkilämmön merkkivalo H

Keittotaso on varustettu myös jälkilämmön merkkivalolla "H". Vaikka keittoalue ei kuumene suoraan, se kuumenee kattilan tai pannun luovuttaman lämmön avulla. Kun näytöllä näkyy "H" keittotason sammuttamisen jälkeen, jälkilämpöä voidaan käyttää kattilan lämmittämiseen tai rasvan sulattamiseen. "H"-merkin sammuttua, keittoalueeseen voi koskea. Muista kuitenkin, että alueen lämpötila ei ole vielä laskenut huonelämpötilaan.

Huom!

Kun virta on kytketty pois, jälkilämmön merkkivalo ei tule näkyviin.

Kiehautusautomatiikka

Kaikissa neljässä keittoalueessa on erikoistoiminto, jonka ansiosta keittoalue voi alkaa toimia täydellä teholla riippumatta tehon säädöistä.

Tietyn ajan kuluttua tehon taso palautuu takaisin käyttäjän valitsemaan asetukseen (1 – 8). Käyttääksesi toimintoa valitset tason, jolla haluat ruuan valmistaa tai mihin tehon on palattava.

Automaattinen keittotila soveltuu erityisesti seuraaviin käyttötilanteisiin...

• Keittämisen alkaessa kylminä olevia ruokia lämmitetään nopeasti korkealla teholla ja keitetään sitten pienemmällä teholla siten, että keittämistä ei tarvitse valvoa koko ajan (esimerkiksi lihapadat). Automaattinen keittotila ei sovellu seuraaviin käyttötilanteisiin...
• Paistaminen tai hauduttaminen, jossa ruokaa on käännettävä, sekoitettava tai vettä on lisättävä;
• Paljon vettä tarvitsevien ruokien, kuten pastan tai nuudelien, keittäminen;
• Ruoat, joita on keitettävä pitkään painekattilassa.

Kiehautusautomatiikan kytkeminen päälle:

- Käännä säädin kohtaan "A", ja käännä se sitten haluamallesi keittoteholle. "A" ja valitsemasi keittoteho näkyvät vuorotellen tehoa osoittavalla näytöllä. Kun lisätehokuumennus päättyy (esim. 5), keittoalue palautuu takaisin valittuun tehoon, joka näkyy näytöllä yhtäjaksoisesti.

• Jos säädin jää tasolle "0" kiehautusautomatiikkatoiminnon valitsemisen jälkeen (eli keittotehoa ei ole valittu), toiminto kytkeytyy pois päältä kolmen sekunnin kuluttua.
• Jos kattila poistetaan keittotasolta ja asetetaan takaisin kymmenen minuutin kuluessa, kiehautusautomatiikkatoiminto ei katkea.

Keittoalueen toiminta-aika maksimiteholla riippuu valitusta tehoasetuksesta ja palautuu sitten takaisin valitulle teholle.

Tehoasetus	Kiehautusautomatiikka-toiminnonaktiivinen aika(sekunteina)
1	48
2	72
3 136
4 208
5 264
6 432
7 120
8 192
9	-

Toiminta-ajan rajoittaminen

Laitteen tehokkuuden lisäämiseksi induktioliedessä on aikarajoituskytkin, joka rajoittaa kunkin keittoalueen toiminta-aikaa. Maksimitoiminta-aika asetetaan keittoalueelle viimeksi valitun tehoasetuksen mukaan. Jos keittämisen tehoasetusta ei ole muutettu pitkään aikaan (katso taulukosta), keittoalue kytkeytyy pois päältä automaattisesti ja jälkilämmön ilmaisin aktivoituu. Jokaisen keittoalueen voi kuitenkin milloin tahansa kytkeä päälle ja sitä voi käyttää käyttöohjeiden mukaisesti.

Teho	Enimmäistoiminta-aika (minuutteina)
1 360
2 360
3 300
4 300
5 240
6 90
7 90
8 90
9 90

Uunin käyttö

Uunia voidaan lämmittää ala-, ylä-, grilli- ja kiertoilmavastuksen avulla.

Kierrä valitsin haluamaasi asentoon.

Valitse seuraavaksi paistolämpötila lämpötilanvalitsimen avulla.

Uunin kytkeminen pois päältä: kierrä sekä uunin toimintatavan valitsin että lämpötilanvalitsin asentoon „●” / „0”.

Huom!

Uunin kuumeneminen alkaa vasta silloin, kun lämpötila on säädetty.

Ruoan valmistus kiertoilmatoiminnolla

Uunin takaseinässä sijaitseva lämpimän ilman puhallin huolehtii jatkuvasta ilman kierrosta uunissa. Näin lämpö siirtyy paremmin ruokiin koko uunissa.

• Näin säästyy sähköä, sillä lämpötila voi olla alhaisempi kuin perinteistä uunilämpöä käytettäessä.
• Koska lämpötila on alhaisempi, uunikaan ei likaannu yhtä paljon. Rasva ei pala yhtä helposti kiinni ja uuni on helpompi puhdistaa.
• Mikäli samanaikaisesti paistetaan useita ohuita kakkupohjia tai pellillisiä pikkuleipiä, kannattaa käyttää alhaalta katsottuna ensimmäistä ja kolmatta tasoa.
• Uunin sulatustoiminto on hyvin nopea ja sitä voidaan käyttää samanaikaisesti kaikilla tasoilla.
• Uunin luukku voidaan avata myös kakkujen paistamisen aikana ilman, että kakku painuvat kasaan.
• Perinteisille uuneille tyypillistä pitkää esilämmitystä ei tarvita, vaan valittu lämpötila saavutetaan nopeasti.

HUOMAA!

Mikäli uunin takana sijaitseva kiertoilmapuhaltimen moottori menee epäkuntoon, uunin virta tulee katkaista välittömästi. Uunin lämmitys ilman puhallinta saattaa vahingoittaa uunia.

Toimintosäädin - Asetus

Uunivalo

Asennossa syttyy pelkästään uunivalo

Uunin esikuumennuksen

Tasalämpö + grilli

Puhallin

Käytä tätä asetusta pakastettujen leivonnaisten ja leivän sulattamiseen.

Puhallin ja grilli

Tämän toiminnon avulla grillaus sujuu nopeammin. Kiertoilmagrillaus soveltuu erityisesti lihan paistamiseen.

Supergrillaus

Supergrillauksessa on uunissa päällä grilli- ja ylävastus. Supergrillaus soveltuu esim. suurten lihapalojen grillaukseen. Lämpötila uunin yläosassa nousee ja ruoka ruskistuu tehokkaammin.

Grilli

Tällä säädöllä on päällä ainoastaan grillivastus. Katso kappale ”Grillaus”.

Alalämpö

Tämä säätö kytkee uunista päälle ainoastaan alavastuksen.

Tasalämpö

Tasalämpövalinta mahdollistaa uunin käytön normaalina tasalämpöuunina.

Kiertoilma

Uunin takaseinässä oleva kiertoilmapuhallin kytkeytyy päälle.

Tällä lämmitystavalla on seuraavia etuja:

• ei tarvita erillistä esilämmitystä
• mahdollisuus käyttää kahta peltiä yhtä aikaa
• Ne säilyttävät paremmin rasvan ja leivonnaisten rakenteen. Parempi maku ja mureus.
• Estää uunin liiallisen likaantumisen.

Puhallin, ylälämpö ja alalämpö päällä.

Taikina toimintoa varten. Perinteinen uunin toimintatapa, jossa puhallin on päällä (suositellaan paistamisen aikana).

Pizzatoiminto.

Tässä asennossa ovat uunin kiertoilm puhallin, -vastus ja alalämpö päällä. Toiminto sopii erityisesti piirakoiden ja pizzojen valmistukseen. Tuloksena on rapea pohja ja mehukas pinta.

HUOM! Kiertoilmatoimintoa voi käyttää ruoan tai uunin jäähdytykseen, jos lämpötila on nolla-asennossa.

Kaksi merkkivaloa (uunin lämpötilan osoitin 7 ja valodiodi 8) syttyy, kun uuni käynnistetään. Merkkivalo 8 palaa aina, kun uuni on toiminnassa. Merkkivalo 7 palaa silloin, kun uuni kuumenee, ja se sammuu, kun uuni on lämmennyt valitsemaasi lämpötilaan. Jos resepteissä mainittujen tietojen mukaan ruoka on laitettava kuumaan uuniin, odota aina kunnes merkkivalo 7 on sammunut. Merkkivalo syttyy uudelleen, kun lämpötila laskee valitsemasi astemäärän alapuolelle ja uuni alkaa jälleen kuumeta. Merkkivalo 8 palaa myös silloin, kun valitsin on asetettu uunitilan valaistus -toimintoon.

Grillaus.

• Aseta uunin toimintosäädin grilli - Lämmitä uunia noin 5 minuuttia luukku kiinni. - Laita leivinpelti uuniin. Jos käytät ritilää, on sen alle laitettava rasvankeräyspannu. - Sulje luukku.

Grillausta ja tehogrillausta varten on lämpötila säädettävä 210°C:ksi. Kun käytät grillaus- ja kiertoilmatoimintoja samanaikaisesti, lämpötila saa olla korkeintaan 190°C.

Huom!

Käytä grillaustoimintoa aina luukku kiinni. Kun käytät toimintoa, uunin osat kuumenevat. Älä päästä pikkulapsia laitteen läheisyyteen, sen ollessa käytössä.

Leivonta.

• Leivonnassa suositellaan mukana tulleen uunipellin käyttöä.
• Jos käytät kiertoilmatoimintoa, uunia ei tarvitse esilämmittää. Muuten uuni on esilämmitettävä, ennen kuin laitat ruoan uuniin.
• Kiertoilmatoimintoa käytettäessä uunin lämpötila säädetään yleensä n. 20-30 astetta alhaisemmaksi kuin perinteistä ylä- ja alalämpöä käytettäessä.
• Ennen kuin otat leivonnaisen uunista, varmistu, että se on kypsä kokeilemalla hammastikulla (tikun tulisi olla kuiva ja puhdas, kun leivonnainen on kypsä).
• Leivonnainen tulisi jättää uuniin vielä noin viideksi minuutiksi virran pois kytkemisen jälkeen.
• Taulukossa 1 annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan.

Lihan paistaminen

• Lihaa paistettaessa suositellaan minimipainoksi kiloa, pienemmät määrät suositellaan paistettavaksi pannulla liedellä.
• Lihan paistamiseen suositetaan käytettäväksi paistonkestäviä astioita, joissa myös kädensijat kestävät paiston.
• Käyttäessäsi uuniritilää tai varrasta, laita alimmalle tasolle uunipelti, jossa pieni määrä vettä.
• Lihaa paistettaessa suositellaan lihan kääntämistä ainakin kerran. Paistamisen aikana suositellaan myös kaatamaan lihan päälle paistoliemi, joka on valunut.

Ruoan tyyppi	Toiminnot Lämpötila Uunin taso	Aika [min]
	☐	°C	(°)
		160 - 200 2	-3 30 - 50
	[ZWG7]	160 - 180 2	20 - 40*
		140 - 160 2	10 - 40*
		200 - 230 1	-3 10 - 20
		210 - 220 2	45 - 60
		160 - 180 2	-3 45 - 60
		190 2 - 3	60 - 70
		210 4 14	-18
[TX76]		225 - 250 2	120 - 150
		160 - 180 2	120 - 160
		160 - 230 2	90 - 120
		160 - 190 2	90 - 120
		190 2 - 3	70 - 90
		160 - 180 2	45 - 60
		175 - 190 2	60 - 70
		190 - 210 2	40 - 50
		170 - 190 3	40 - 50

*ajat on annettu ruoan valmistamiseen pienissä erissä

Tärkeää!

Taulukossa annetut asetukset ovat vain suosituksia ja niitä voi muokata yksilöllisten kokemusten ja mieltymysten mukaan

Katkaise virta ennen puhdistusta. Kaikkien säädinten on oltava käännettyinä asentoon ●/0. Lieden on aina oltava kylmä ennen puhdistusta.

Keraaminen keittolevy

Kun puhdistat ja hoidat keittolevyä jatkuvasti oikein, pidennät samalla sen käyttöikää.

Keraamiset pinnat puhdistetaan samalla tavalla kuin lasipinnat. Älä käytä hankausaineita, voimakkaita puhdistusaineita, hiekkaa tai hankaussientä.

Et myöskään saa käyttää höyrypuhdistinta, sillä höyry voi tunkeutua jännitettä johtaviin osiin ja aiheuttaa oikosulun.

Puhdistus jokaisen käytön jälkeen

• Pienet liat, jotka eivät ole palaneet kiinni, pyyhitään pois kostealla liinalla puhdistusainetta käyttämättä. Pesuaine voi aiheuttaa sinisiä tahroja, joiden poisto on erittäin vaikeaa (myös erikoispuhdistusainetta käytettäessä).
• Karkea lika on heti poistettava terävällä puhdistuskaapimella. Tämän jälkeen levy pyyhitään kostealla liinalla.

Uuni

Matala kypsennyslämpötila = puhtaampi uuni

• Älä pane uunin pohjalle alumiinifoliota suojaksi.
• Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käytön jälkeen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita.
• Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan.

- Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uuniin. Anna uunin kuivua kunnolla, jotta se ei ruostu.

Steam Clean - höyrypuhdistus

Steam Clean -höyrypuhdistuksen ansiosta vältyt käyttämästä kalliita puhdistusaineita. Kaada 0,25 litraa (1 lasillinen) vettä uunin alimmalla tasolla olevaan uunipannuun. Sulje uunin luukku.

Aseta lämpötilasäädin 50°C kohdalle, ja valitse alalämpötoiminto. Uunin lämmitysaika on noin 30 minuuttia. Puolen tunnin kuluttua avaa luukku ja pyyhi uunin sisäpinnat puhtaiksi rievulla tai pesusienellä.

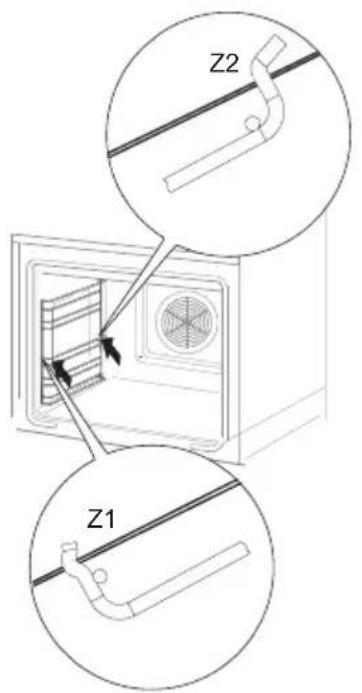

Irrotettavat sivutuet (ei kaikissa malleissa)

Jos haluat vetää sivutuet uunitilasta puhdistusta varten, irrota ne kiinnikkeestä (Z1) ja vedä niitä ulos. Sitten vedä sivutuet pois takakiinnikkeestä (Z2). Puhdistuksen jälkeen asenna sivutuet takaisin päinvastaisessa järjestyksessä. Muista asentaa ne kiinnikkeisiin (Z1 ja Z2).

Puhdista teleskooppikiskot sekä uunin sivutuet vedellä ja pesuaineella ja pyyhi ne kuivaksi. Kiinnitä teleskooppikiskot sivutukiin.

Varmista sähköiskuvaaran välttämiseksi, että laitteen virta on katkaistu, ennen kuin vaihdat lampun.

- Aseta kaikki säätimet asentoon "●"/"0" ja irrota pistoke pistorasiasta.

Ruuvaa lampun suojus irti ja pese se sekä pyyhi se sitten kuivaksi.

- Ruuvaa lamppu irti liitännästä ja vaihda tilalle uusi – kuuman lämpötilan lamppu (300 °C), jolla on seuraavat ominaisuudet:

- jännite 230 V

- teho 25 W

- kanta E14.

- Kierrä lamppu paikalleen varmistaen, että asetat sen oikein keraamiseen liitäntään.

• Kierrä lampun suojus paikalleen.

Voit irrottaa uuniluukun ulottuaksesi paremmin uunitilaan puhdistamista varten. Avaa luukku, avaa kummankin saranan lukitus kiertämällä salpaa (kuvat A). Sulje luukkua vasteeseen saakka. Tartu luukkuun ja vedä se pystysuunnassa irti kannattimiltaan. Puhdistuksen jälkeen asenna uuniluukku takaisin päinvastaisessa järjestyksessä. Lukituskielekkeen on mentävä samalla uuniluukun kannattimen rakoon. Saranoiden salvat on ehdottomasti lukittava takaisin puhdistuksen jälkeen. Muutoin uuniluukku voi irrota kannattimistaan ja vahingoittua kun yrität sulkea sitä.

Näin avaat saranoiden lukitukset

Sisälasin irrottaminen

1. Irrota luukun ylälista pidikkeestä litteällä ruuvitaltalla varovasti sivuilta kääntäen (kuva B).
2. Irrota luukun ylälista (kuvat B ja C).

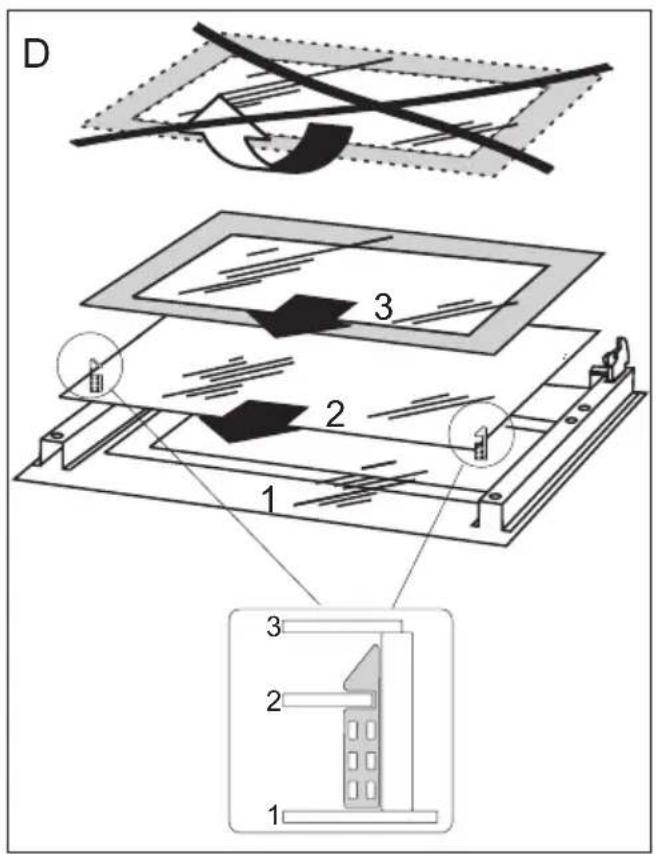

1. Vedä lasi pois paikoiltaan (kuva D). Aseta lasi takaisin puhdistuksen jälkeen ja kiinnitä ylänurkkien päätykappaleet paikoilleen.

Tärkeää! Älä pakota yläliuskaa luukun molemmille puolille samaan aikaan. Jotta voit kiinnittää yläliuskan oikein, laita ensin liuskan vasen pää luukun päälle ja paina oikeaa päätä sisään, kunnes kuulet napsahduksen. Paina sen jälkeen vasenta päätä sisään, kunnes kuulet napsahduksen.

Toimi mahdollisissa ongelmatilanteissa aina seuraavasti:

• Kytke liesi pois päältä. • Katkaise lieden virta.
• Voit korjata joitakin pieniä vikoja itse noudattamalla taulukoiden ohjeita. Tarkista yksittäiset ongelmat taulukosta, ennen kuin soitat GRAM-huoltoon.

ONGELMA	SYY	RATKAISU
1.Sähkölaite ei toimi.	Virransaanti on katkennut.	Tarkista asunnon sulake ja vaihda se uuteen, jos se on palanut.
2.Uunin valaistus ei toimi.	Lamppu on irti tai rikki.	Ruuvaa lamppu kiinni tai vaihda lamppu (ks. kappa-letta Puhdistus ja huolto).

Jännite 230/400V~50 Hz

Teho max.10,2 kW

Mitat 90 / 50 / 60 cm

Uunin tilavuus 66 litraa

Paino n. 39 kg

EU – standardi EN 60335-1, EN 60335-2-6
