KÄYTTÖOHJE EKD514500 ELECTROLUX

Tärkeitä turvallisuusohjeita.... 3

Liesi 6

Toimintopaneeli.... 6

Keittotaso.... 7

Turvavarusteet 7

Kaatumiseste.... 7

Keittotason suoja (lisävaruste) 8

Luukun salpa....8

Ennen lieden käyttöönottoa.... 8

Yleistä 8

Puhdista varusteet.... 8

Kellon asettaminen aikaan.... 8

Polta uunin suojarasva....9

Keittoalueet....9

Uuni.... 14

Uunin toiminnot 14

Uunin toiminta-ajan asettaminen 16

Uunin päätymisajan asettaminen.... 16

Uunin toiminta-ajan sekä päättymisajan asettaminen.... 17

Hyödyllisiä ohjeita.... 18

Puhdistus ja huolto 21

Taulukot.... 22

Teleskooppiset kiskot.... 23

Säilytyslaatikko.... 27

Neuvoja ja vinkkejä käytännön ongelmiin 27

Neuvoja ja vinkkejä.... 28

Tekniset tiedot.... 29

Asennus.... 29

Jalustan syvyyden ja korkeuden asettaminen 30

Asennus vaakasuoraan.... 30

Sähköliitäntä 30

Tärkeitä turvallisuusohjeita

Lue kaikki laitetta koskevat käyttöohjeet ennen käytön aloittamista. Säilytä käyttöohje tulevaa käyttöä varten. Tämä ohje sisältää tärkeitä turvallisuussymboleita ja -ohjeita. Ota huomioon nämä symbolit ja noudata kaikkia annettuja ohjeita.

Sydämentahdistinta tai vastaavaa

lääketieteellistä laitetta käyttävän henkilön tulee noudattaa erityistä varovaisuutta käyttäessään induktioliettä tai seisoessaan käytössä olevan lieden lähellä, koska elektromagneettinen kenttä saattaa vaikuttaa sydämentahdistimen tai vastaavan lääkinnällisen laitteen toimintaan. On suositeltavaa neuvotella hoitavan lääkärin tai sydämentahdistimen tai vastaavan laitteen valmistajan kanssa. Implantoidun sydämentahdistimen käyttäjän tulee pitää ylävartalonsa vähintään 30 cm:n etäisyydellä toimintaan kytketystä induktiokeittotasosta.

Asennus

• Tämän lieden saa asentaa ainoastaan pätevä henkilökunta valmistajan ohjeiden mukaan.
• Laitteiden korjaus tulee antaa ainoastaan valtuutetun huoltoliikkeen tehtäväksi.
• Poista kaikki pakkausmateriaali ennen lieden käyttöä.
• Varmista, että käyttämäsi virtalähde on laitteen arvokilven mukainen.
• Älä yritä tehdä lieteen mitään muutoksia.
• Tämä liesi on painava. Ole varovainen siirtäessäsi sitä.
• Älä vedä laitetta lieden tai uunin kahvasta.
• Liesi on painava. Tietyt reunat ja kulmat, jotka eivät normaalisti ole esillä, saattavat olla teräviä. Käytä suojakäsineitä, kun siirrät lieden käyttöpaikalleen.

Käytön aikana

• Tämä liesi on tarkoitettu vain kotikäyttöön. Sitä ei ole suunniteltu kaupalliseen käyttöön tai teollisuuden tarkoituksiin.
• Älä käytä liettä, jos se on kosketuksessa veteen. Älä käytä liettä märin käsin.
• Grillipannu kuumenee käytön aikana. Käytä aina uunikintaita, kun otat kuuman grillipannun uunista tai panet sen uuniin.
• Laite kuumenee käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• Tarkista, että vääntimet ovat pois päältä (OFF), kun liesi ei ole käytössä.
• Kun käytät muita sähkölaitteita, varmista, että sähköjohto ei koske lieden kuumiin pintoihin.

Varoitus! Uunissa ei saa käyttää alkoholia tai muita nesteitä, jotka voivat muodostaa räjähtäviä kaasuja, eikä muita aineita, jotka voivat aiheuttaa tulipalon tai räjähdyksen

- Älä koskaan jätä liettä ilman valvontaa, kun keität öljyä tai rasvoja.

- Liesi on pidettävä aina puhtaana. Rasvan tai ruoanjätteiden kerääntyminen voi aiheuttaa tulipalon.

- Puhdista uuni aina ohjeiden mukaan.

- Älä käytä lieden pintaa työtilana tai säilytyspaikkana.

- Älä käytä keittoaluetta, jos keittoastiat ovat tyhjiä tai liedellä ei ole lainkaan keittoastioita.

- Keraaminen lasi ei ole herkkä lämpötilan vaihteluille, ja se on erittäin kestävä. Se ei kuitenkaan ole rikkoutumaton. Etenkin kovat ja terävät esineet voivat pudotessaan vahingoittaa keittopintaa.

• Älä käytä valurautapannuja tai astioita, joiden pohja on vioittunut, rosoinen tai valuvikainen. Tällaiset astiat voivat vedettäessä naarmuttaa pintaa.
• Varmista, että happoa sisältävät nesteet, kuten viinietikka, sitruuna tai karstan poistaja eivät joudu kosketuksiin lieden rungon kanssa, koska niistä voi jäädä himmeitä tahroja.
• Jos sokeria tai sokeripitoista ruokaa pääsee sulamaan kuumalle keittoalueelle, poista tahrat välittömästi kuumana kaapimella.
• Pidä kaikki sulavat esineet ja materiaalit pois keraamiselta tasolta. Tällaisia ovat esimerkiksi muovit, alumiinifolio ja uunifoliot. Jos tällaista ainetta sulaa keraamiselle pinnalle, se on poistettava välittömästi kaapimella.
• Käytä vain astioita, joissa on tasainen pohja. Rosoiset reunat voivat naarmuttaa pintaa.
• Älä koskaan pane muoviastioita uuniin. Älä koskaan vuoraa mitään uunin osaa alumiinifoliolla.
• Varmista aina, että ilma pääsee kulkemaan esteettömästi lieden takaosassa olevan uunin ilmanvaihtoaukon kautta.

VAROITUS: Jos pinta särööntyy, kytke virta pois, jotta vältät mahdollisen sähköiskun.

Huoltopalvelu

• Tämän lieden korjauksen ja huollon saa suorittaa vain valtuutettu huoltoteknikko, ja varaosina tulee käyttää ainoastaan alkuperäisiä hyväksyttyjä varaosia.

• Käyttäjän huolto. Älä korjaa tai vaihda mitään lieden osaa, ellei sitä erityisesti suositella ohjeissa. Kaikki muu huolto tulee antaa valtuutetun huoltohenkilöstön tehtäväksi, jotta vältytään henkilövaurioilta ja laitevioilta.

• Älä koskaan modifioi tai muuta laitteen rakennetta esimerkiksi irrottamalla paneeleita, johtojen suojuksia tai muita kiinteitä osia.

• Tavaroiden säilytys lieden päällä. Keittotason lähellä tai päällä ei saa säilyttää syttyviä materiaaleja. Tällaisia ovat paperi-, muovi- ja kangastuotteet, kuten keittokirjat, muoviastiat ja pyyheliinat sekä syttyvät nesteet. Älä säilytä räjähtäviä tuotteita, kuten aerosolitölkkejä, lieden lähellä tai päällä. Syttyvät materiaalit voivat räjähtää ja aiheuttaa tulipalon tai omaisuusvahinkoja.

! HUOMIO

Älä säilytä lapsia kiinnostavia esineitä lieden päällä olevissa kaapeissa. Lapset voivat vahingoittua vakavasti, jos he kiipeävät keittotasolle päästäkseen kaapille.

Älä jätä lapsia yksin. Lapsia ei koskaan tule jättää yksin tai valvomatta tilaan, jossa liesi sijaitsee. Heidän ei koskaan saa antaa istua tai seisoa missään kohtaa laitetta.

HUOMIO

ÄLÄ KOSKE KEITTOALUEISIIN TAI NIIDEN LÄHELLÄ OLEVIIN ALUEISIIN. Keittoalueet saattavat olla vielä kuumia, vaikka ne olisivat väriltään tummia. Keittoalueiden lähellä olevat alueet voivat tulla niin kuumiksi, että aiheuttavat palovammoja. Älä koske äläkä anna vaatteiden tai syttyvien materiaalien koskea käytön aikana tai sen jälkeen näihin alueisiin, ennen kuin ne ovat jäähtyneet tarpeeksi.

! VAROITUS

Älä koskaan käytä liettä huoneen lämmittämiseen.

Käytä kunnollista vaatetusta. Liettä käytettäessä ei tule koskaan pitää löysiä, irtonaisia tai riippuvia pukineita. Älä anna vaatteiden tai muiden syttyvien materiaalien koskettaa kuumiin pintoihin.

• Älä käytä vettä tai jauhoja rasvapalon sammuttamiseen. Tukahduta tuli kattilan kannella tai käytä ruokasoodaa, kuivakemikaalia tai vaahtosammutinta.
• Valvo tarkasti kuumenevaa rasvaa tai öljyä. Liian kuumaksi päästetty rasva tai öljy saattaa syttyä palamaan.
• Käytä ainoastaan kuivia pannulappuja. Märkä tai kostea pannulappu saattaa aiheuttaa palovammoja höyrystyessään. Älä anna pannulappujen koskettaa kuumaan pintaan. Älä käytä pyyheliinaa tai muuta suurta kangasta pannulapun sijasta.
• Älä kuumenna ruokaa suljetuissa astioissa. Paine saattaa aiheuttaa astian räjähdyksen ja aiheuttaa vamman.

KEITTOTASON KÄYTTÖÄ KOSKEVIA TÄRKEITÄ TURVALLISUUSOHJEITA Käytä oikean kokoisia astioita. Tässä liedessä on kolme erikokoista keittoaluetta. Valitse tasapohjaiset keittoastiat, jotka ovat tarpeeksi suuria peittääkseen keittoalueet. Keittoastian tunnistinanturit estävät keittoalueen käytön, jos sen päällä ei ole astiaa.

- Keittoastian kahvat tulee kääntää sisäänpäin. Ne eivät saa ulottua viereisen keittoalueen yläpuolelle. Tämä vähentää tahattomasta keittoastiaan kosketuksesta syntyvää palovammariskiä, palavan materiaalin syttymisvaaraa sekä roiskumista.

- Älä koskaan jätä valmista ruokaa keittoalueelle.

Ylikiehuminen aiheuttaa savuamista ja rasvaroiskeita, jotka saattavat syttyä palamaan, tai kuiviin kiehunut keittoastia saattaa sulaa tai vaurioitua.

• Suojaaminen. Älä peitä mitään liesitason osaa alumiinifoliolla. Käytä alumiinifoliota ainoastaan suositellulla tavalla ruoanvalmistuksen jälkeen, jos käytät sitä ruoan peittämiseen. Kaikki muu alumiinifolion käyttö saattaa aiheuttaa sähköiskun, tulipalon tai oikosulun vaaran.
• Lasitetut keittovälineet. Vain tietynlaisia lasi-, lasi-/keramiikka-, keramiikka- ja saviastioita tai muita lasitettuja astioita voidaan käyttää liedellä niiden rikkoutumatta äkillisestä lämpötilan vaihtelusta. Tarkista keittotasolla käytettäviä astioita koskevat valmistajan suositukset.

- Älä puhdista tai käytä rikkoutunutta keittotasoa. Jos keittotaso rikkoutuu, puhdistusliuokset ja yliläikkyvä ruoka voi tunkeutua rikkoutuneeseen pintaan ja aiheuttaa sähköiskun vaaran. Ota välittömästi yhteys valtuutettuun huoltomieheen.

- Puhdista keittotaso varovasti. Varo höyryn aiheuttamia palovammoja, jos pyyhit läikkynyttä ruokaa kuumalta keittoalueelta märällä sienellä tai liinalla. Jotkut puhdistusaineet voivat tuottaa vahingollisia höyryjä joutuessaan kuumille pinnoille.

- Älä pane kuumia keittoastioita kylmälle keraamiselle tasolle. Tämä voi aiheuttaa lasipinnan rikkoutumisen.

- Älä vedä keittoastiaa liesitason pintaa pitkin. Astiat voivat naarmuttaa lieden pintaa.

- Älä anna kattiloiden kiehua kuiviin. Tällöin astia voi rikkoutua, sulaa tai naarmuuntua pysyvästi, mikä voi vaikuttaa keraamiseen liesitasoon. (Vakuutus ei korvaa tällaisia vahinkoja.)

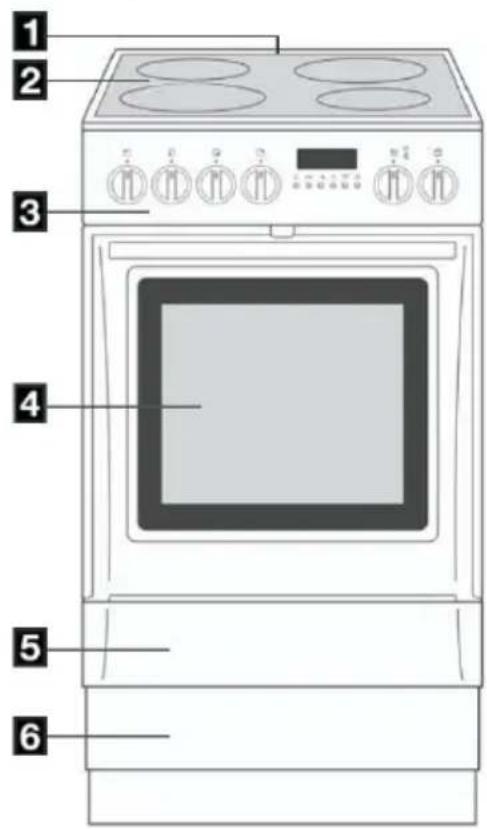

Liesi

1 Höyryaukko
2 Lämpöalueet
3 Toimintopaneeli, vääntimet ja näyttöikkuna
4 Uuni
5 Säilytyslaatikko
6 Jalusta

Varusteet

NÄMÄ TOIMITETAAN LIEDEN MUKANA:

• Emaloitu uunipannu
• Emaloidut leivinpellit (2 kpl)
  • Uuniritilä
• Rasvasuodatin
• Puhdistuskaavin
  • Kaatumiseste asennustarvikkeineen
• Käyttöohje
  • Kondenssivesisuoja
  • Keittotason suoja asennustarvikkeineen

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA:

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Avaa luukku, nosta liettä varovasti uunin yläreunasta ja vedä liesi ulos.

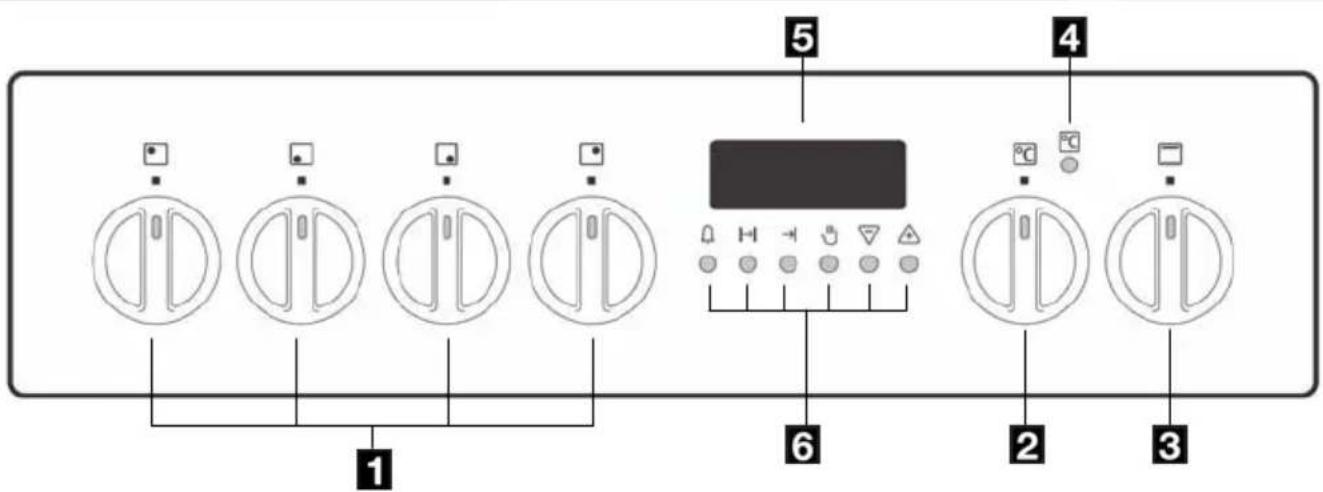

Toimintopaneeli

1 KEITTOLEVYJEN vääntimet
2 UUNIN lämpötilan väännin
3 UUNIN toimintoväännin

4 UUNIN merkkivalo
5 Näyttöikkuna
6 Painikkeet KELLO

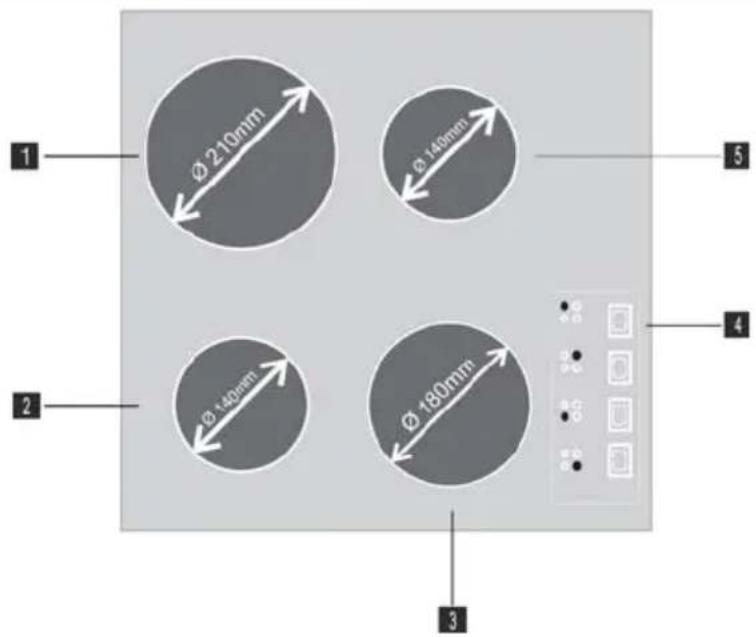

Keittotaso

1 Induktiokeittoalue 2 100 W, power-toiminto 3 100 W
2 Induktiokeittoalue 1 400 W, power-toiminto 2 500 W
3 Induktiokeittoalue 1 800 W, power-toiminto 2 800 W
4 Keittoalueen merkkivalot
5 Induktiokeittoalue 1 400 W, power-toiminto 2 500 W

Turvavarusteet

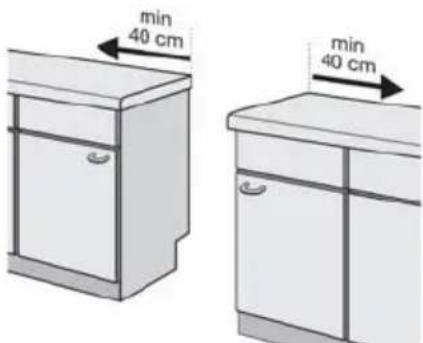

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila (KATSO KUVA). Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimukset, jos seuraavat varusteet/toiminnot on asennettu:

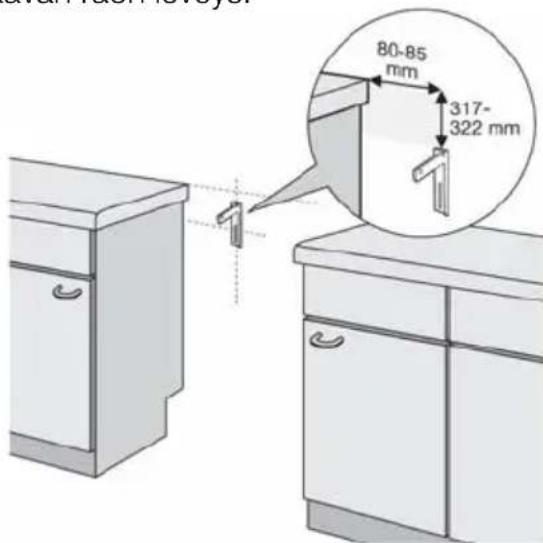

Kaatumiseste

! Huomioi liettä asennettaessa, että kaatumiseste on asennettava paikalleen. Kaatumiseste tulee olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 38

1. Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (katso kuva).
2. Katso kuvasta mitta, joka pätee vasemmalle puolelle (katso kuva). Mittaa kaatumisesteen paikka ja ruuvaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM! Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

1. Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

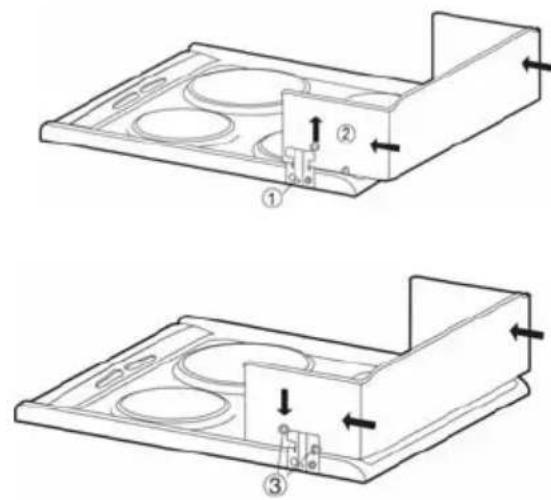

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

1. Aseta suoja keittotasolle.
2. Työnnä suoja keittotason reunan yli takimmaiset kiinnikkeet ylös nostettuna.
3. Lukitse suoja painamalla etummaiset kiinnikkeet paikalleen ja paina nnikkeet alas. takimmaiset kii

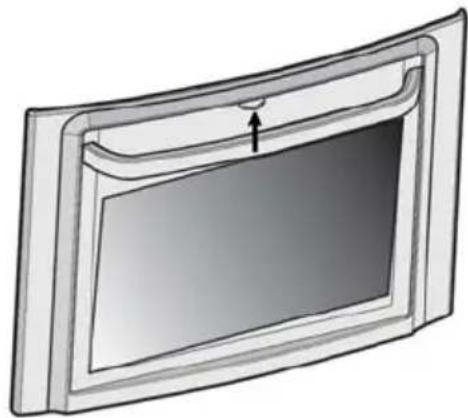

Luukun salvan eli lapsilukon ansiosta on vaikeampi avata uunlasten in luukkua. Avataksesi luukun, nosta salpaa samalla kun vedät luukkua itseäsi kohden.

Salpa estää luukun avaamisen, mutta luukun ympärille ja ohjauspaneelin ja luukun väliin jää pienet raot, joihin etenkin pienet lapset voivat työntää sormensa ja polttaa itsensä.

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty käsitiskiainetta. ÄLÄ KÄYTÄ KOSKAAN HANKAUSAINEITA TAI MUITA NAARMUTTAVIA AINEITA lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain, kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese leivinpelti, uunipannu ym. lämpimällä vedellä ja käsitiskiaineella. Huuhtele ja pyyhi kuivaksi.

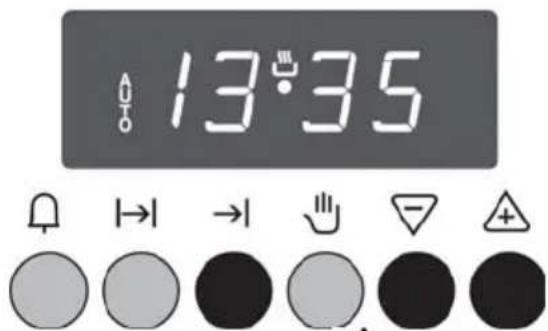

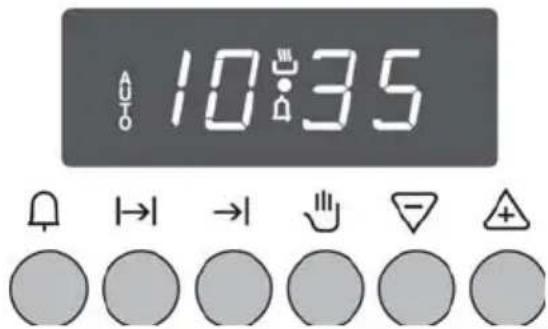

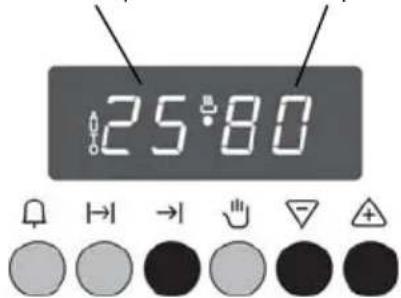

Kellon asettaminen aikaan

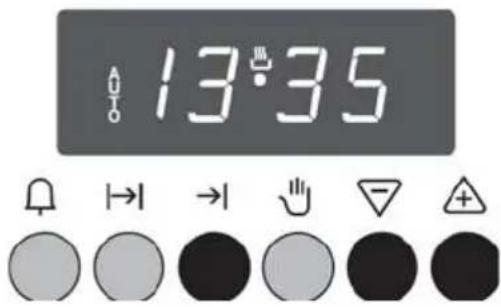

Kun uuni on liitetty sähköverkkoon, näyttöikkunassa näkyy "AUTO" ja "0.00" vilkkuu. Kellonajan asettaminen esim. kesä-/talviaikaan suoritetaan samalla tavalla.

ASETA KELLONAIKA:

1. Paina painiketta 🤨 ja vapauta painike.
2. Aseta aika painikkeiden ja avulla.
3. Kun näyttöikkunassa näkyy oikea kellonaika, vapauta painikkeet. Kellonaika on asetettu.

Kosteuden tiivistyminen

Uunitilaan saattaa tiivistyä kosteutta. Tämä on normaali fysikaalinen ilmiö.

Höyry kondensoituu vedeksi lämmön ja kosteuden vaikutuksesta, esim. ruuan kypsennyksen aikana.

Avatessasi kuuman uunin luukkua, uunista purkautuu kuumaa höyryä. Ole varovainen, ettet polta itseäsi.

Uunitilaan tiivistyvän kosteuden määrään voi vaikuttaa:

- Asettamalla kannen padassa ja uunivuoassa kypsennettävien ruok ien päälle.

- Esilämmitä uunia n. 15-20 minuuttia ennen ruuan asettamista uuniin.

Polta uunin suojarasva

! Pidä lapsia silmällä! Uuni tulee erittäin kuumaksi.

Ennen kuin käytät uunia ensimmäistä kertaa, se tulee kuumentaa tyhjänä. Toimi seuraavasti:

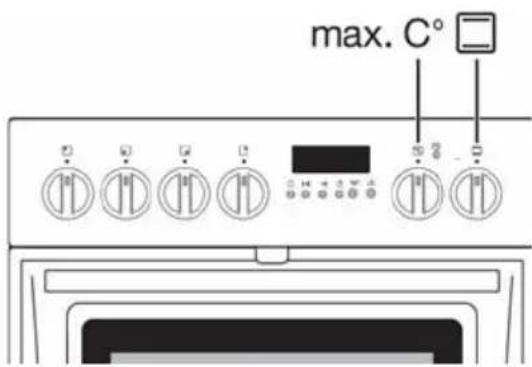

1. Valitse □ (ylä-/alalämpö) ja korkein lämpötila. Uunin luukun pitää olla kiinni.

2. Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on lakannut.

Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja käsitiskiaineella. Pyyhi kuivaksi.

Keittoalueet

Keittoalueen säädinten / keittoalueen näytön viestit tai merkkivalot

Keittoalue on kytketty toimintaan

Lämpötilan asetus - Lämpötila on asetettu

Vika - Toimintahäiriö

Keittoastian tunnistus - Keittoastia on sopimaton tai liian pieni tai keittoalueella ei ole astiaa

Jälkilämpö - Keittoalue on vielä kuuma

Power - Power-toiminto on kytketty päälle (Tehotoiminto)

Automaattinen virrankatkaisu Automaattinen virrankatkaisu on aktivoitunut

Lapsilukko - Estää laitteen käyttämisen vahingossa ja estää lapsia käyttämästä liettä.

Keittotasossa on neljä keittoaluetta.

Keittotasot kuumenevat magneettikentän eli induktion vaikutuksesta. Tämä merkitsee käytännössä sitä, että

• Nesteet kiehuvat nopeammin tavalliseen lasikeraamiseen keittotasoon verrattuna.
• Keittoalue reagoi heti tehoasetuk sen muutokseen.

! Varoitus! Palovammojen vaara jälkilämmön vuoksi. Keittoalueiden jäähtyminen kestää jonkin aikaa laitteen sammuttamisen jälkeen. Katso jälkilämmön merkkivaloa H. Jälkilämpöä voi hyödyntää pakasteiden sulattamisessa tai ruokien lämpimänäpidossa.

Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua.

itKe totason lasi kestää lämpöä, kylmyyttä ja äkillisiä lämpötilan vaihteluita, mutta se on herkkä iskuille.

Keittotasolle putoava maustepurkki tai pippurimylly voi vaurioittaa tasoa.

Älä koskaan seiso keittotason päällä, älä laita painavia esineitä tasolle tai käytä sitä säilytystilana.

VAROITUS: Jos pinta särööntyy, kytke virta pois, jotta vät mahdollisen sähköiskun.

Induktiokeittoalueet

Induktiokeittoalueidenvattehoasetukset o välillä 0-9. Korkein asetus, P tai Power Boost (tehon lisäys), tuottaa 125 % tehotason.

Keittotason käyttö:

1. Tarkista, että

2. kattilan tai paistipannun pohja on magneettinen

3. kattila tai paistin pannu ei ole liian pieni.

4. Laita keittoalueelle kattila tai paistinpannu.

5. Valitse sopiva tehoasetus vääntimellä. Muista, että astia kuumenee huomattavasti nopeammin kuin tavallisella keittotasolla.

Kytke keittotaso pois toiminnasta käytön jälkeen.

Jälkilämpö - Jos keittolevyn pintalämpötila on liian KUUMA sen jälkeen, kun virta on sammutettu jonkin keittoalueen käyttämisen jälkeen, kyseisen alueen DIGITAALINÄYTÖLLE tulee H-kirjain. Kirjain H jää näkymään näytölle, jos keittoalue on vielä liian KUUMA.

Keittoastian tunnistus - Kaikille neljälle keittoalueelle tulee keittoastian tunnistusviesti. Jos keittoalue on kytketty päälle eikä keittoalue tunnista astiaa, astia on siirretty pois, astia ei ole oikeassa kohdassa tai astiaa ei ole valmistettu magneettisesta materiaalista, kyseisen KEITTOALUEEN MERKKIVALOJEN NÄYTÖLLE tulee kirjain F.

Älä luota keittoastian tunnistimeen, vaan kytke lieden vastus pois päältä vääntimellä.

Käytä sopivaa keittoastiatyyppiä

Keittotasonnäin eittoallueelevat k magneettitunnistimet vaativat kuumennu en käy nnistymiseen ks magneettisesta materiaalista valmistettujen keittoastioiden käyttöä kaikilla keittoalueilla. Osta keittoastioita, jotka valmistaja erityisesti määrittää käytettäväksi induktioliedellä. Jos et ole varma, testaa astian toimivuus magneetilla. Jos magneetti tarttuu astian pohjaan, materiaali on sopiva induktioliedellä käytettäväksi.

Induktiokeittoalueet

• Jos keittoalue ylikuumenee (esimerkiksi kastikepannun kiehuessa kuiviin), se kytkeytyy automaattisesti pois päältä. „-, tulee näytölle. Ennen kuin keittoaluetta käytetään uudelleen, asetukseksi on valittava säätimellä „0” ja keittoalueen on annettava jäähtyä.
• Jos keittoas tia ei sovi käyttöön, „F-kirjain syttyy näytölle ja 2 minuutin kuluttua keittoalueen näyttö sammuu itsestään.

Induktiolieden keittotasolla suositellaan käytettäväksi aina raskaampia, laadukkaasta ruostumattomasta teräksestä valmistettuja astioita. Tämä vähentää keraamisen pinnan mahdollista naarmuuntumista.

J po a laadukas keittoastia voi naarmuttaa keittotasoa, erityisesti jos keittoastiaa vedetään keräämisella pinnalla nostamatta sitä ylös. Ajan myötä kaikenlaisten keittoastioiden vetäminen keraamisen lieden pintaa pitkin muuttaa todennäköisesti liesipinnan ulkonäköä. Lopulta naarmuuntuminen vaikeuttaa puhdistusta ja heikentää liesitason kokonaisulkonäköä.

- Jos jotakin keittoaluetta ei kytketä pois päältä tietyn ajan kuluttua tai jos lämpöasetusta ei muuteta, tämä keittoalue sammuu automaattisesti. Näytölle tulee -. Keittoalue on asetettava arvoon „0” ennen seuraavaa käyttöä.

Lämpötila-asetus:	Aika, jonka kuluttuairtikytkeytyy:
1-2 6 tuntia
3-4 5 tuntia
5 4 tuntia
6-9 1,5 tuntia

Keittoalueiden vaatimat minimiastiakoot

Käytä sopivan kokoista keittoastiatyyppiä

Kaikki neljä induktiolieden keittoaluetta vaativat MINIMIKOKOiset keittoastiat, jo tka on sijoitettava oikeaan kohtaan.

Astian pohjan täytyy peittä ä sisärengas KOKONAAN,

vajotistusdapahutuisi oikein.

Kun astia on keskellä, varmista, että se ylittää keittoalueen enintään 13 mm:llä. Astian pohjan täytyy asettua TÄYSIN lasipintaa vasten, eikä sen pohja saa koskettaa keittotason metalliosia.

HUOM: Kun astia on oikeasta materiaalista ja se on asetettu jonkin aktiivisen keittoalueen keskelle oikein, mutta on LIIAN PIENI, kyseisen keittoalueen KEITTOALUEEN NÄYTÖLLE tulee kirjain F, eikä astia ei kuumene.

Kattilan koko

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon määrättyyn rajaan saakka.

Keittoastian pohjan magneettiosan läpimitan täytyy kuitenkin olla keittoaluetta vastaavan minimimitan mukainen.

i Keittoastia täytyy sijoittaa keskelle keittoaluetta.

Keittoalue ∅	Astianvähimmäiskoko ∅
210 180
180 145
145 120

Keittoastiat induktiolieden keittoalueille

Induktiokeittoalueilla käytettävissä keittoastioissa on valmistajan soveltuvuusmerkintä.

Keittoastian materiaali Sopiva
Teräs, emaloitu teräs Kyllä
Valurauta Kyllä
Ruostumaton teräs	Jos valmistajan ilmoitus sopivuudesta
Alumiini, kupari, messinki	Ei
Lasi, keramiikka, posliini	ei

simerkkejä keittotoiminnoista E

Soveltuvuustesti. Keittoastia sopii induktioliedelle, jos ...

• ... pieni määrä vettä kuumenee nopeasti induktiokeittoalueella, joka on säädetty asetukselle 9.
  • ... magneetti tartuu astian pohjaan.

Tietynlaiset keittoastiat voivat pitää ääntä, kun niitä käytetään induktiokeittoalueella. Tämä ääni ei johdu laiteviasta eikä millään tavoin vaikuta toimintaan.

Keittoastian pohjan tulee olla mahdollisinpaksu ja tasainen.

Taulukon arvot ovat suuntaa-antavia.

Lämpötila-asetus	Keittotoiminto	Soveltuva kohde	Keittoaika	Vihjeitä ja neuvoja
0		Pois toiminnasta
1	Pitää ruoan lämpimänä	Pitää valmiin ruoan lämpimänä	Tarpeen mukaan	Kansi
1-2	Sulatus	Hollandaise-kastike, voin, suklaan ja liivatteen sulatus	5-25 min	Hämmennä välillä
	Hyydyttäminen	Kuohkeat munakkaat, keitetyt munat	10-40 min	Käytä kantta
2-3	Haudutus	Haudutettu riisi ja maitopohjaiset ruokalajit Valmiiden ruokien kertaa niin paljon lämmitys kuin on riisiä.	25-50 min	Lisää nestettä vähintään kaksi Hämmennä maitoruokia välillä koko keittämisen ajan
3-4 Höyrytys	Ruskistus ja haudutus	Höyrytetyt vihannekset, kala Ruskistettu ja haudutettu liha	20-45 min	Lisää vihanneksiin vain hiukan nestettä (muutama ruokalusikallinen)
4-5 Keittäminen		Höyrytetyt perunat	20-60 min	Käytä vain vähän nestettä (esimerkiksi enintään 1⁄4 vettä 750 gramman perunamäärää kohti)
		Suuret valmistusmäärät	60-150 min	jopa 3 l nestettä ja valmistusaineet
6-7 Kevyt	paistaminen	Leikkeiden, vasikanlihan, cordon bluen, kotlettien, makkaroiden, maksan, kastikepohjan, munien ja ohukaisten paistamiseen	Tarpeen mukaan	Käännä kypsennyksen puolivälissä
7-8 Voimakas Perunahakkelus, käristäminen		kylkipaistit	5-15 min	Käännä kypsennyksen puolivälissä
9	Keittäminen Paistaminen Friteeraus	Suuren vesimäärän, keittopastan, ruskistetun lihan (gulassi, patapaisti), perunoiden friteeraus

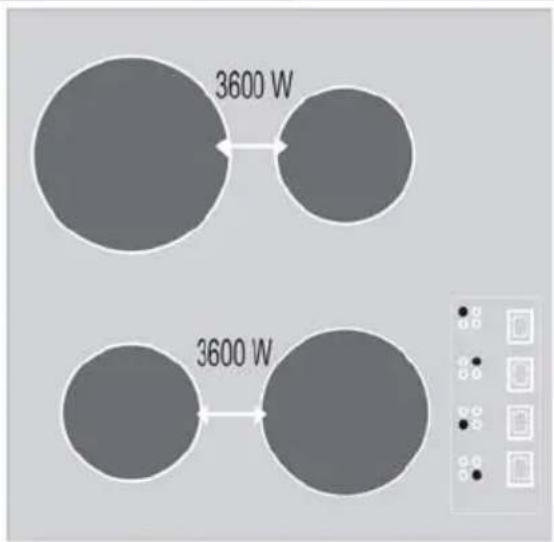

Tehon jakautuminen

Keittotasossasi on neljä induktiovastusta, jotka sijaitsevat kahdella lämmitysalueella.

Taka- ja etukeittoaluetta käytetään kahdella erillisellä induktiomuuntimella - toinen muunndelkaja to inenninuyhdelle kuumennusalueelle. Toisen kuumennusalueen (takana) keittoalueet jakavat toisen invertterin tehon. Tätä kutsutaan tehon jakautumiseksi.

Jos esimerkiksi valmistetaan ruokaa molemmilla takaosan keittoalueilla,

viimeinen tehonsäätö jää toimintaan ja ensimmäinen keittoastian tehoasetus saattaa hiukan pienentyä.

TEHON JAKAUTUMISEEN LIITTYVIÄ NEUVOJA: Muista säätää teho ruoalle, jonka haluat jäävän viimeiseksi. Voit myös valita vakioasetuksen kahdelle ruoalle panemalla keittoastian yhdelle keittoalueelle taka-osan kuumennusalueella ja toisen keittoastian lieden etuosan kuumennusalueelle.

Tehonhallita

Takaoistalkeemaksiiteho on 3600 W.

Jos tämä tehoalue ylitetään kytkemällä toinen keittoalue päälle, tehon hedinta lask toisen keittoalueen lämpötila-asetusta.

Säädetyn lämpötila-asetuksen ja käytettävissä olevan enimmäislämpötilan arvo vaihtelevat tämän keittoalueen näytöllä minuutin ajan

Sen jälkeen tödelieters järä ila-as näytölle.

Esimerkki:

Viimeisin päälle kytketty keittoalue					Toinen keittoalue
Säädetty lämpötila-asetus			detty lämpötila-asetus		merkkivalo				todellinen lämpötila
						vaihtelevat näytöllä

Käytössä syntyvä m

Induktiolieden elektroniset prosessit aiheuttavat jonkin verran epätavallista melua. Tämä on normaalia, ja kuuluu ruoanvalmistuktelen indu dellä.

Huomaa, ett än tämä ääni o voimakkainta, kun käytetään virran tehostinta (Power BOOST). Hyvin voimakas melu ei kuulu normaaliin induktiolieden toimintaan.

Uuni

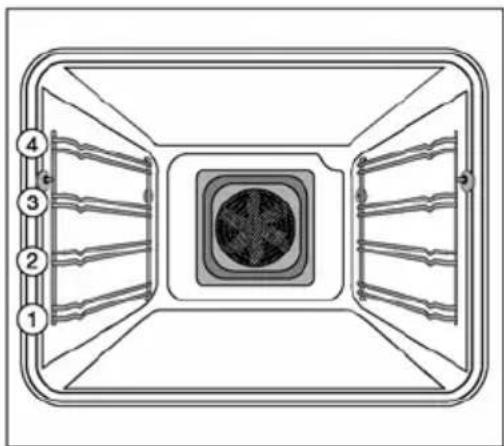

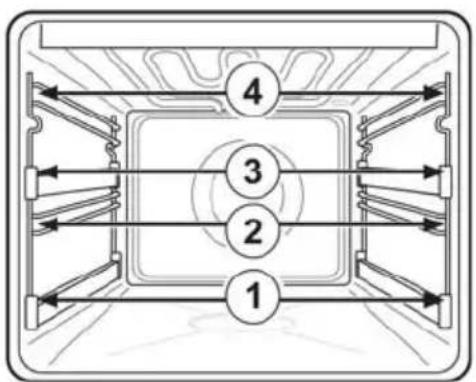

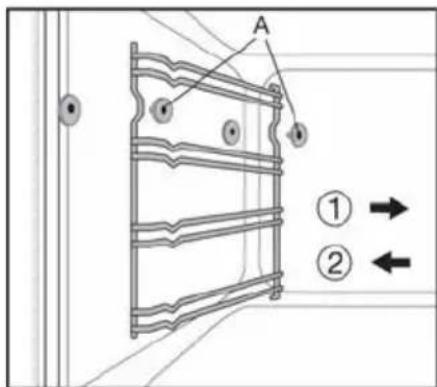

Uunissa on irrotettavat uunikannattimet, joissa on neljä kannatintasoa.

Uunin toiminnot

Kaikissa toiminnoissa merkkivalo palaa kuumennusvaiheessa ja sammuu, kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisee). Valitaksesi uunitoiminnon, käännä uunin toimintoväännintä myötäpäivään haluamasi toiminnon kohdalle (katso alla).

Lapsilukko

Lapsilukko otetaan käyttöön / pois käytöstä pitämällä vääntimiä 1 ja 3 käännettyinä yhtäaikaa vastapäivään minimiasentoon usean sekunnin ajan.

Jos lieden virta katkeaa, lapsilukkotoiminto jää aktiiviseksi.

Uunissa on seuraavat toiminnot:

	Valaistus	Uuni s syttyy automaattisesti aina, n valaistu kun valitset toimintoja. Voit halutessasi kytkeä ainoastaan valon, ilman että mikään muu to on kytkettynä. toimin
	Ylä/alalämpö	Ylä- ja alavastus kytkettynä.
	Grilli	Grilli- ja ylävastus kytkettynä. Uunin luukun on oltava kiinni grillauksen aikana. Huomio: Grillitoiminnossa lämpötila saa olla korkeintaan 230 °C.
	Kiertoilmagrilli	Grilli-, ylävastus ja kiertoilmapuhallin ovat kytkettynä toimintaan. Uunin luukun on oltava kiinni grillauksen aikana. Huomio: Grillitoiminnossa lämpötila saa olla korkeintaan 230 °C.
	Kiertoilma	Kiertoilma tus ja ylä- ja puhallin, rengasvas alavastus ovat kytkettynä toimintaan.
	Pizzatoiminto	Kiert , rengasvastusoilmapuhallin ja alavastus ovat kytkettynä toimintaan.
	Haudutus	Haudutus, enintään 125°C.Ylä- ja alavastus toimivat 500 W teholla.
	Sulatus	Pakasteiden sulattam n,isee puhallin kierrättää huoneenlämpöistä ilmaa.

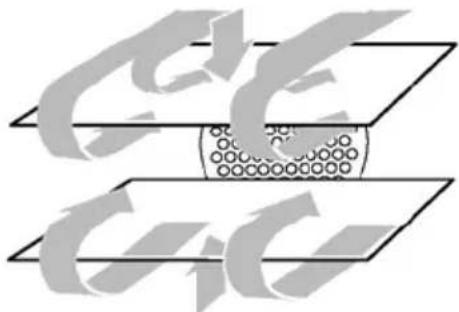

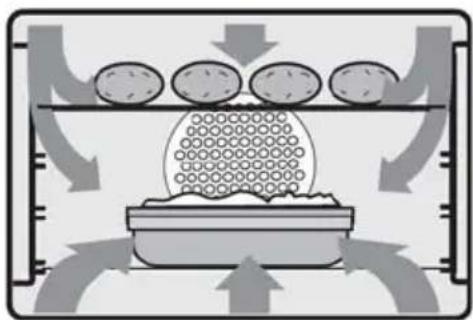

Kiertoilman periaate

oleva vastus lämmittää ilman, joka tämän jälkeen leviää uuniin takaseinän ilmakanavien kautta. Lämmin ilma kiertää uunissa, kunnes puhallin imee ilman takaisin.

Lämpö siirtyy nopeasti ja tehokkaasti, minkä ansiosta voit yleensä käyttää alempia lämpötiloja kuin käyttäessäsi ylä/alalämpöä. Jos reseptissä neuvotaan käyttämään

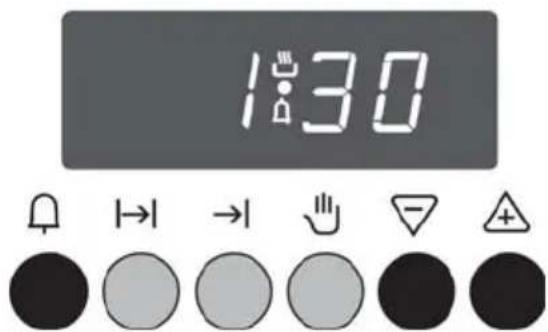

Kellon painikkeet

Painikkeiden symbolit:

	Hälytysajastin
|→|	Uunin toiminta-aika
→|	Päätymisaika
	Käsivalintainen käyttötila
	Vähennä
	Lisää

160...225°C lämpötilaa, voit laskea sitä 15...20%. Yli 225°C lämpötiloissa on Ylä- ja alava parempi käyttää ylä/alalämpöä.

Symbolit näyttöikkunassa:

AUTO	Automaattitoiminnon symboli – näkyy näyttöikkunassa, kun uuni on ohjelmoitu automaattitoiminnolle.
	Keittoastian symboli – näkyy, kun ohjelma on toiminnassa.
	Hälytysajastimen symboli

Voit asettaa ajan 1 minuutin ja 23 tunnin 59 minuutin väliltä.

1. ta Paina painiket 📁. Näytössä näkyy 0:00. Ellet aseta aikaa viiden sekunnin kuluessa, palautuuäyttöön ‘kuluva

aika'. Paina tällöin painiketta

1. amasi hälytysaika painamalla Aseta halu

painiketta ⚠ tai ▼ Symboli näkyy näyttöikkunassa.

1. ajanetetkuluttua kuuluu

äänimerkki ja symboli 4 sammuu

nassa. Paina painiketta näyttöikku kytkeäksesi äänimerkin pois toiminnasta.

Muuttaaksesi asetettua aikaa tai na

painiketta ⚠ tai ⚡ Noin viiden se kunnin kuluttua nä yttöön palautälleen j kellonaika. Katsoaksesi kuinka kauan hälytysajastimessa on aikaa jäljellä, paina painiketta ⚙.

|→|Uunin toiminta-aika

Tällä toiminnolla voit asettaa ajan, jonka ruoka tarvitsee kypsyäkseen. Uuni kytkeytyy pois toiminnasta asetetun ajan kuluttua.

ASETA TOIMINTA-AIKA SEURAAVASTI:

1. Kytke uuni toimintaan kääntämällä uunin toimintoväännin ja lämpötilan valitsin haluamasi toiminnon kohdalle.
2. Paina |→| painiketta ja aseta haluamasi toiminta-aika painikkeiden
3. tai avulla. Symbolit "AUTO" ja näkyvät näyttöikkunassa.
4. Uuni kytkeytyy toimintaan.
5. Asetetun toiminta-ajan kuluttua symboli "AUTO" vilkkuu, symboli 🌐sammuu ja äänimerkki kuuluu.

Paina painiketta 🚗 kytkeäksesi äänimerkin pois toiminnasta ja asettaaaksesi uunin käsivalintaiseen käyttötilaan. "AUTO" symboli sammuu ja 🚗 symboli syttyy.

NOLLAA VÄÄNTIMET.

→|Uunin päätymisaika

Tällä toiminnolla asetat ajan, jolloin haluat hunin kytkeytyvän pois toiminnasta. Voit peruuttaaksesi asetetun ajan, pal käyttää tätä toimintoa kun:

• olet poissa hetken aikaa etkä halua ruoan kypsyvän liikaa.
• haluat käyttää jälkilämmön hyväksi ja säästää energiaa.

Aseta ruoka uuniin, asetettuasi haluamasi päättymisajan, uuni kytkeytyy toimintaan.

ASETA PÄÄTTYMISAIKA SEURAAVASTI:

1. Kytke uuni toimintaan kääntämällä uunin toimintoväännin ja lämpötilan valitsin haluamasi toiminnon kohdalle.

2. Paina painiketta → ja aseta haluamasi aika painikkeiden 🚠 ja ▼ avulla. Symbolit "AUTO" ja 🚡 näkyvät näyttöikkunassa.

3. Uuni kytkeytyy toimintaan.

4. Asetetun päätymisajan kuluttua symboli "AUTO" vilkkuu, symboli sammuu ja äänimerkki kuuluu.

1. Paina painiketta kytkeäkses i äänimerkin pois toiminnasta ja asettaaksesi uunin käsivalintaiseen käyttötilaan. "AUTO" symboli sammuu ja symboli syttyy.

2. NOLLAA VÄÄNTIMET.

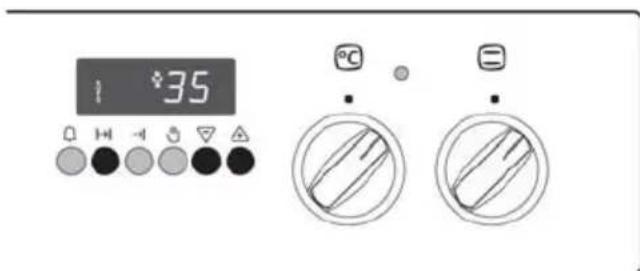

ESIMERKKI: Kello on 13.00. Haluat ruoan olevan valmiina klo 13.35 (on asetettu uunin päätymisaika). Valmistusaika on tällöin 35 minuuttia.

Uunin toiminta-aika ja päätymisaika

Haluatko ruoan olevan valmiina, kun tulet kotiin? Aseta ruoka uuniin ja aseta PÄÄTTYMISAIKA ja aika, jonka haluat uunin olevan toimimassa eli UUNIN TOIMINTA-AIKA. Uunin pisin toiminta-aika on 10 tuntia.

Tee seuraavasti:

1. Aseta valmistettava ruoka uuniin ja kytke uuni toimintaan kääntämällä uunin toimintoväännin ja lämpötilan valitsin haluamasi toiminnon kohdalle.

2. Paina painiketta → ja aseta haluamasi kypsennysaika (esim. 35 minuuttia) painikkeiden + ja avulla. Symbolit "AUTO" ja näkyvät näyttöikkunassa.

3. Uuni kytkeytyy toimintaan.

4. Paina painiketta →| asettaaksesi haluamasi päätymisajan. Aikaisin mahdollinen päätymisaika näkyy näyttöikkunassa.

5. Aseta päätymisaika painikkeiden ja avulla. Uuni ja symboli on kytketty pois. Symbol syttyy, kun uuni kytkeytyy toimintaan.

1. Kun valmistusaika on kulunut, uuni kytkeytyy pois toiminnasta. Symboli "AUTO" vilkkuu, symboli sammuu ja äänimerkki kuuluu.

2. Paina painiketta 🚗 kytkeäksesi äänimerkin pois toiminnasta ja asettaaksesi uunin käsivalintaiseen käyttötilaan. "AUTO" symboli sammuu ja symboli 🚗 syttyy.

3. NOLLAA VÄÄNTIMET.

SIMERKKI: Jos asetat valmistusajaksiE 35 min. ja päättymisajaksi klo 13.35, uuni kytkeytyy toimintaan klo 13.00 ja pois toiminnasta klo 13.35.

Ohjelmoinnin perutus

1. Paina painiketta 📋 kerran.
2. Näyttöikkunassa näkyy kellonaika.
   Kun ohjelmoitu päätymisaika on kulunut, ohjelma peruuntuu automaattisesti.

Äänimerkin vaihtaminen

Hälytinajastimessa on kolme erilaista imerkkiä/tasoa. äänuttaaksesi äänimerkkiä paina ▽, ilman että valitset mitään muuta toimintoa, kunnes kuulet haluamasi äänimerkin.

Hyödyllisiä ohjeita

⚠ Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta. Uuni kuumenee käytössä. PIDÄ LAPSIA SILMÄLLÄ.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi pizzalla. Pelti palautuu jäähtyessään alkuperäiseen muotoonsa. Miten valita oikea uunitoiminto? Seuraavassa käytännön ohjeita ja vihjeitä miten valitset uunitoiminnon valmistaessasi erilaisia ruokalajeja:

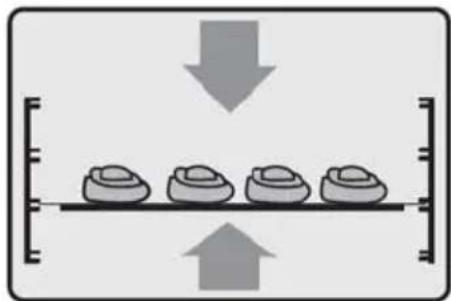

Leivonta

Kokeile pehmeitä kakkuja hammastikulla noin

tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen. Kirkkaissa alumiinivuoissa paistetut kakut ovat yleensä vaaleita.

YLÄ-/ALALÄMPÖ antaa tasaisen värin koko pinnalle.


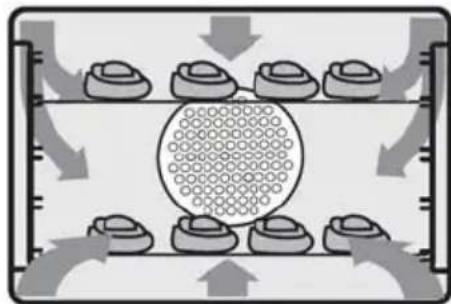

M Leivonta kiertoilmalla

KIERTOILMAA voi hyödyntää leivonnassa, koska kaksi tai kolme peltiä uunissa samanaikaisesti lyhentää kokonaispaistoaikaa. Leivonnaisten väri saattaa olla hieman epätasainen. Näin käy erityisesti jos leivonnainen ei ole noussut riittävästi.

Tuliko lopputuloksesta erilainen kuin odotit? Lue kohta "Neuvoja ja vinkkejä käytännön ongelmiin" sivulla 30, saat ohjeita leivontapulmiin.

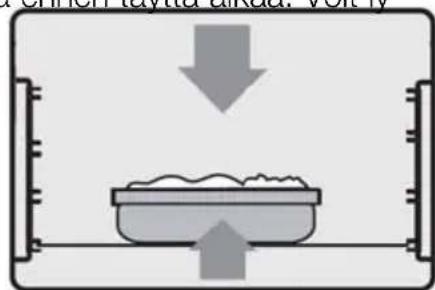

YLÄ-/ALALÄMPÖ on yleensä paras ruoan kypsennykseen yhdellä kannattimella. Noudata taulukon ohjeita.

hentää 5 minuuttia ennen täyttä aikaa. Voit ly

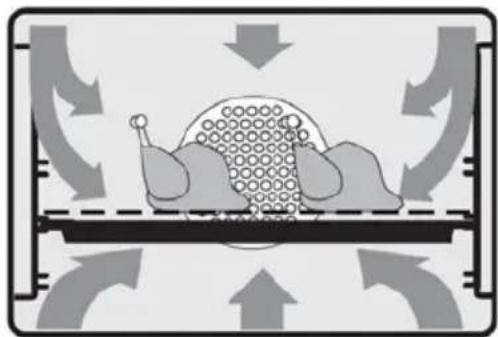

Ruoanlaitto kiertoilmalla

KIERTOILMAA käytetään ruoan kypsennykseen useilla tasoilla samanaikaisesti, esim. jauhelihamureke ja lihapullat, sekä kokonaisten aterioiden valmistukseen alku-, pää- ja jälkiruokineen. Valitse kypsennettäväksi ruokalajeja, jotka vaativat saman lämpötilan.Jos ruokalajit vaativat eri pituisen kypsennysajan, laita ne uuniin sopivin välein, jotta ne valmistuvat haluamassasi järjestyksessä.

Uunissa paistaminen on vaivatonta ja kätevää sekä YLÄ-/ALALÄMMÖLLÄ että KIERTOILMALLA Naudanliha kuten paahto- ja sisäpaisti ovat maukkaimpia, jos ne valmistetaan 125°C:een lämmössä, vaikka se viekin enemmän aikaa. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, niin paistoliemi ei kuivu.

Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistoviatiaunitrilää ja sen alla uunipannua. Laita pannulle tilkka vettä, joka estää rasvan kiinnipalamisen.

Jos käytät paistopussia, leikkaa reikä pussin kulmaan ennen uuniin laittamista. Se vähentää riskiä saada palovammoja kuumasta höyrystä pussia avatessasi.

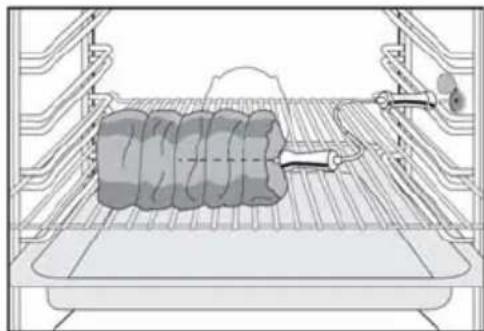

Paistolämpömittarin käyttö

Ole varovainen poistaessasi paistomittaria. Voit polttaa itsesi lämpövastukseen tai uunin kannattimiin. Käytä patakinnasta.

Paistolämpömittarin lämpõalue on 0...99°C. Poista ennen uunin käyttöönottoa suojatulppa, joka suojaa lämpömittarin vastaketta lialta. Käytä ainoastaan alkuperäistä mittaria ja tarkista, ettei mikään osa lämpömittarista pääse koskettamaan uunin ylävastusta. Parhaan tuloksen saavuttamiseksi lämpömittarin on osuttava paistin paksuimman osan keskelle, johon lämpö siirtyy viimeisenä. Mittarin koko kärjen olisi oltava paistin sisällä, jottei uunitilan lämpö vaikuta mittaustulokseen. Muista, että mittari saattaa osoittaa virheellistä lukemaa, mikäli sen kärki osuu rasvakerrokseen tai luuhun.

Aseta paisti esikuumennetun uunin alaosaan. Kun valittu lämpötila on saavutettu, ota paisti uunista, peitä se alumiinifoliolla ja anna sen levätä noin 15 minuuttia. Tällöin lihaa on helpompi leikata ja paistista tihkuu vähemmän lihanestettä.

Toimi näin, kun haluat käyttää paistolämpömittaria:

1. Kytke paistolämpömittari uunin vastakkeeseen.

2. öflanelta80hjelmoitu lämp

Voit halutessasi muuttaa lämpötilaa painamalla painikkeita ja Todellinen lämpötila ja valittu lämpötila näkyvät näyttöikkunassa (KATSO KUVA). Voit seurata paistin paistolämpötilaa näyttöikkunasta.

Todellinen lämpötila Valittu lämpötila

POISKYTKEYTYMINEN

Kun valittu lämpötila on saavutettu, kuuluu äänimerkki ja uuni kytkeytyy pois toiminnasta.

1. aiP tahaansamitäpainiketta kytkeäksesi äänimerkin pois toiminnasta.

2. Irrota paistolämpömittari vastakkeesta ja ota paisti pois uunista. HUOM! Uuni ja paistolämpömittari ovat kuumia.

3. Aseta vastakkeen s uojatulppa paikalleen, kun uuni on jäähtynyt.

Uunin toimintoja voi käyttää, kun paistolämpömittari on irrotettu. HUOM! MUISTA NOLLATA VÄÄNNIN!

Paistotaulukko Paistin sisälämpötila
Porsaanliha 75-80°C
Naudanliha 70-80°C
Kana 80-85°C
Hanhi	85-90°C
Lammas	75-80°C
Riista	70-75°C

Annetut lämpötilat ovat suuntaa-antavia.

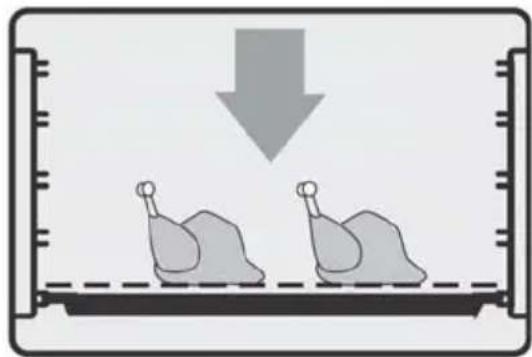

Grillaus

Huom: lämpötilan valitsimen ksimiarvo on tällä toiminnolla 230°C.

Grättavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) eivät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista Kuivaa ruoka ja aseta se uuniritilälle.

Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafileet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon ja lämpötilan valitsin haluttuun lämpötilaan. Aloita grillaus 3-5 minuutin esilämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

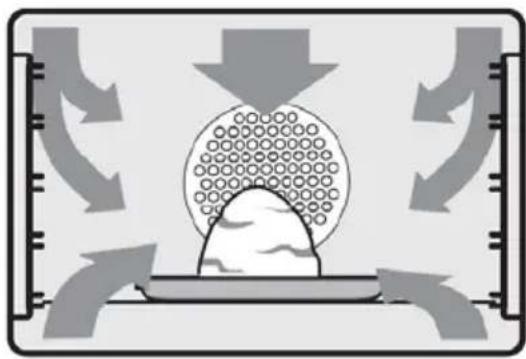

Kiertoilmagrilli

Huom: lämpötilan valitsimen maksimiarvo on tällä toiminnolla 230°C.

Tällä toiminnolla ruoka kypsyy nopeasti ja ruskistuu enemmän kuin tavallisella grillitoiminnolla. Grillivastus antaa ruoalle auniin värin samalla kun puhallin kierrk ättää kuumaa ilmaa lämmittäen ruoan. Sopii mainiosti “korkeiden” ruokien, esim. joulukinkun kuorrutukseen, jonka pitää ruskistua joka puolelta.

Alavastus kuumenee, jonka ansiosta pitsojen, piiraiden tai piirakoiden pohjat paistuvat rapeiksi, samalla kun puhallin kierrättää kuumaa ilmaa kypsentäen pitsojen tai piirakoiden täytteet.

Käytä alimpia uunikannattimia parhaan tuloksen saavuttamiseksi.

Haudutus - enint. 125°C.

Aseta toimintoväännin asentoon ja lämpötilan säädin haluttuun lämpötilaan, kuitenkin enintään 125°C. Paistaminen matalalla lämpötilalla sopii ruualle, joka kestää valmistamista alhaisessa lämpötilassa pitkän aikaa, eli noin 4-5 tuntia. Muista ruuanlaittoa suunnitellessasi, että ruuan valmistuminen kestää pitkään.

Naudan-, porsaan-, riista- ja lammaspaisti säilyttävät mehukkuutensa paistettaessa 125°C:een lämpötilassa. Paistin painohävikki jää myös pienemmäksi tätä toimintoa käytettäessä.

Imellytys vaatii aikaa useampia tunteja ja sen aikana ruoka-aineiden tärkkelys muuttuu makeahkoksi. Hauduttaminen sopii erinomaisesti esim. puurojen ja perunalaatikon valmistamiseen. Aseta lämpötilan valitsin alhaisimmalle lämpötilalle. Kun ruoka on imeltynyt useamman tunnin hauduttamisen jälkeen, se kypsennetään kullekin ruokalajille ominaisessa lämpötilassa. Aseta lämpötilaksi "normaalilämpö" ja käännä uunin toimintoväännin ylä/alalämpö-toiminnolle.

Sulatus

Käännä

Sulatettaessa pakastettua lihaa, kalaa, kuorrutettuja tai täytettyjä leivonnaisia, kuten kääretorttua, pitää

lämpötilan valitsimen olla nolla-asennossa. Voit asettaa ritilöitä/peltejä useammalle kannattimelle, jos sinulla on paljon sulatettavaa. Sulatusaikoja ei voi ilmoittaa, kokeile hammastikulla.

Puhdistus ja huolto

Puhdista uuni säännöllisesti.

Rasva ja muut ruoantähteet saattavat aiheuttaa palonvaaran.

Varmista ennen puhdistusta, että kaikki vääntimet ovat nolla-asennossa ja että laite on kunnolla jäähtynyt.

Puhdistusaineet

Tarkista, että käyttämäsi puhdistusaine soveltuu uuninpuhdistamiseen.

ÄLÄ käytä valkaisuainetta sisältäviä puhdistusaineita, koska ne saattavat vahingoittaa pinnoitetta. Laitteen puhdistus höyrysuihkupuhdistimella on kielletty. Vältä hankausaineiden käyttöä.

Ulkoinen puhdistus

Käytä naarmuttamattomia puhdistusaineita; vältä hankaavien välineiden, kuten teräsvillan ym. käyttöä. Puhdista käyttöpaneeli, uunin luukku ja luukun tiiviste säännöllisesti pyyhkimällä pehmeällä, kostealla liinalla, joka kastettu puhdistusaineeseen.

Puhdistaessasi teräspintaa käytä teräksen puhdistukseen tarkoitettua puhdistusainetta,

joka muodostaa samalla kalvon suojaamaan pintaa sormenjäljiltä.

Uuni

Emalilla pinnoitettu uunikammio on paras puhdistaa, kun se on vielä vähän lämmin. Pyyhi uuni jokaisen käyttökerran jälkeen pehmeällä, kostealla liinalla, johon on lisätty hieman käsitiskiainetta.

Taulukot
Leivontataulukko

	Kannatin -taso alhaalta lukien	Lämpötila °C	Aika, min.	Kannatin- taso alhaalta lukien	Lämpötila °C	Aika, min.
Wienerleivät 3 160-180		1)	20-25 2/3/4 140-160		1) 40-45
Pienet kakut 2 170-19		0125-35 1/3 160-180			1) 25-30
Pitkot/kranssit 2 215-235		1)	10-20 1/3 180-200		1) 10-20
Kakkupohja 2 170-190		1)	25-30 2/3/4 150-170		1) 40-45
Sokerikakku	2	180-200	20-25	1/3	150-1601)	30-35
Juustokakku	2	170-190	50-70	2	150-170	50-70
Omenatorttu, hiivataikina	3	180-200	45-50	1/3	180-2001)	45-50
Omenapiirakka	1	175-1851)	55-60	1/3 150-170	1)	55-60
Sveitsiläinen hedelmätorttu	2 210-230	1)	30-50	3	180-2001)	30-50
Sokerikakku, tiivis	2	170-180	50-55	3	150-160	50-55
Hedelmäkakku	2	160-180	50	3	150-160	50
Murokakku	3	190-200	25-35	3	165-175	25-35
Marengit	2	115-125	40-50	2/3/4	115-125	45-55
Sämpylät	2	225-250	8-10	2/4	200	8-12
Reikäleivät	2	200-225	10-15	2/4	185-200	15-20
Pizza	2	210-230	25-30	1/3	190-210	25-30

1. esilämmitä uuni

Paistaminen

	Kannatin-taso alhaalta lukien	°C	Aika, min.	Kannatin-taso Aika, alhaalta min. lukien	°C
Broileri 2 195-205			60-70	2 170-190		45-50
Broilerin puolikas	3 195-205		30+30 - - -
Paahtokylki 3 195-205			100-105	2 160-180 45-50

Grillaustaulukko

	Kann so atin-taalhaalta lukien	°C	Aika,min.	Kannatin-tasoalhaaltalukien	°C	Aika,min.
Kuorrutettuvoileipä	3 230	1)	3-5 3 230		1)	3-5
Broilerinpuolikas	2	230	30+30	2	200	25+25
Paahtokylki	3	230	25+25	2	230	20+20

1. esilämmitä uuni

Teleskooppiset kiskot

Teleskooppiset kiskot helpottavat uunissa olevan ruoan ulos ottamista.

Teleskooppinen kisko 2x

2 kpl sivuritilöitä, joissa
2 kpl teleskooppisia kiskoja
    classDef stage fill:#fff,stroke:#000,stroke-width:2px;
    class A stage;
    class B stage;
    class C stage;
    class D stage;

tilödeiri ennuas ja imettami n

Teleskooppisilla kiskoilla varustetut sivuilla olevat rtiläta asennetaa irrotetaan samalla tavalla kuin vakiomalliset sivuritilät.

Sivuritilöiden asennus

! Kun asennat sivuritilöitä, varmista, että teleskooppisten kiskojen kiinnitysruuvit osoittavat eteenpäin.

Asenna ritilät kiitämbähä

sivuseinämiin toimitukseen sisältyvillä ruuveilla.

Sivuritilöiden irrottaminen

Irrota ritilät irrottamalla miide

kiinnitysruuvit ja vedä ritiät sen jälkeen los uunista.

Teleskooppisten kiskojen puhdistus

Puhdista kiskot käyttäimällä kuumaa saippuaista vettä Jossine oisenelikai, liota niitä aluksi ja pshtdisthankaamalla niitä teräsvillalla.

Tärkeää! Älä koskaan voitele teleskooppisia kiskoja.

Jos uuni on hyvin likainen, menettele seuraavasti:

1. Poista kiinnitarttuneet keets ja ylikiehum iset esim. puisella tai muovisella paistinlastalla.
2. Levitä sienellä uunin pohjalle suopaa, mieluimmin nestemäistä.
3. Sulje luukku. Valitse lämp ötilaksi 100°C ja kytke ylä-/alalämpö noin 10 minuutiksi.
4. Kun uuni on jääh tynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuivaksi

Puhdista rasdatindise säännö sti.

1. Tarkista, että kaikki vääntimet ovat 0-asennossa ja että uuni on jäähtynyt.

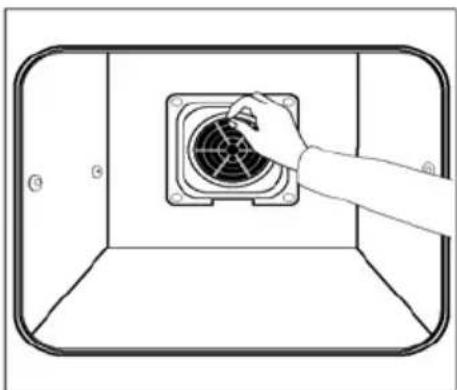

2. Irrota rasvasuodatin paikaltaan nostamalla sitä pidikkeestä ylöspäin.

3. Puhdista rasvasuo datin kuumalla vedellä ja käsitiskiaineella, voit myös pestä suodattimen astianpesukoneessa 65° pesuohjelmalla.

4. Aseta rasvasuodatin takaisin paikalleen uunin takaseinämässä olevaan aukkoon (kiertoilmapuhaltimen eteen).

1. Irrota kiinnitysruuvit (A) ruuvaamalla, poista kannattimet uunista. Pese kannattimet ja ritilä käsin tai astianpesukoneessa. Mikäli kannattimet ovat erittäin likaiset, liota niitä ennen kuin esim. puhdistat ne saippuoidulla teräsvillalla.
2. Aseta varusteet takaisin paikalleen päinvastaisessa järjestyksessä kuin äsken kuvattu.

Leivinpellityhitään uunipannu py talouspaperilla käytön jälkeen ja voidaan tarvittaessa pestä käsin. Kiinnipalanutta likaa voi kaapia esim. puu- tai muovilastalla.

Ennen uunilampun vaihtamista:

Käännä kaikki vääntimet nolla-asentoon!

1. Aseta liina uunin pohjalle.

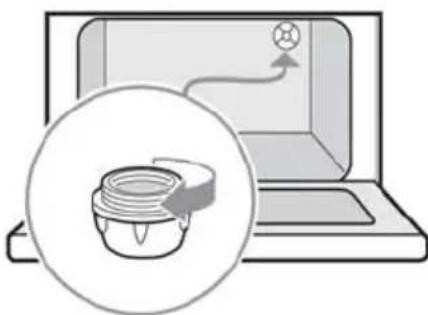

2. Irrota suojalasi kääntämällä vastapäivään ja puhdista se.
3. Asenna tilalle uusi lamppu, jossa on merkinnät 25 W, 230V ja 300°C.
4. Asenna suojalasi paikalleen.
5. Poista liin a uunista.

Uunin katon puhdistuksen helpottamiseksi grillivastusta voidaan taittaa alaspäin.

! Varoitus: Varmista, että kaikki vääntimet ovat nolla-asennossa ja että uuni on täysin jäähtynyt ennen työn aloittamista!

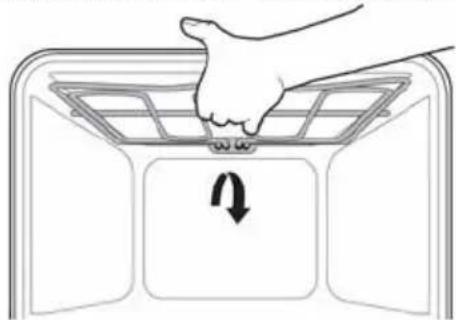

Grillivastuksen taittaminen alaspäin

1. Poista u unikannattimet uunista.
2. Tartu kiinni grillivastuksen etuosasta ja irrota se kiinnittimistään vetämällä itseäsi kohden.
3. Kuumennusvastus kääntyy alaspäin.

Tärkeää: Älä käännä vastusta alaspäin voimatoimin! Kuumennusvastus saattaa silloin vaurioitua.

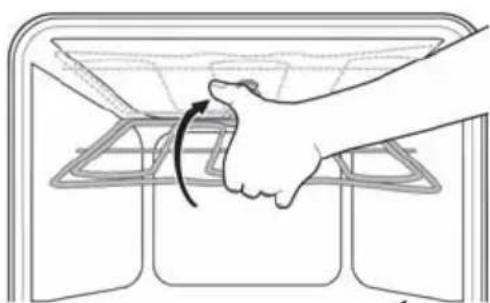

G Ilivastuksen ri asettaminen paikalleen

1. Nosta vastusta ylöspäin.
2. Vedä vastusta itseäsi kohden ja aseta vastus paikalleen kiinnittimiinsä.
3. Aseta uunikannattimet paikalleen uuniin.

Tärkeää: Varmista, että kuumennusvastus on kunnolla paikallaan

Uunin luukku

Uunin luukku voidaan irrottaa, jotta uunin puhdistaminen on helpompaa.

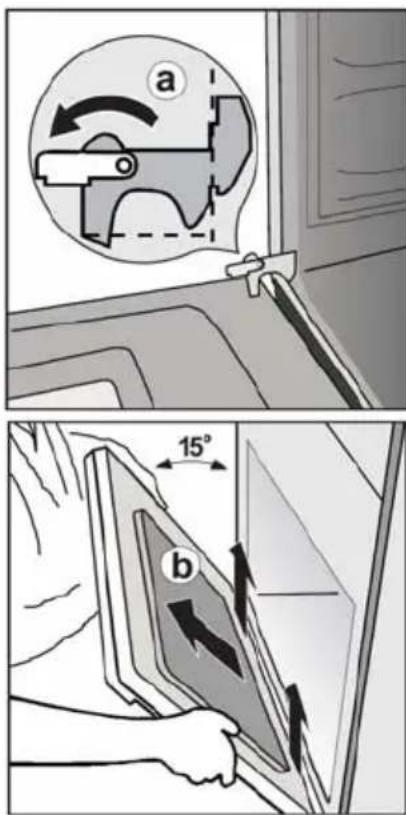

Käännä uunin luukku vaakasuoraan asentoon. Käännä kummankin saranan salpa eteenpäin mahdollisimman pitkälle (a). Käännä luukkua hitaasti sulkusuuntaan niin pitkälle kuin se menee, kunnes saranat irtoavat (b).

Uunin luukun asettaminen paikalleen

Luukku asetetaan takaisin paikalleen päinvastaisessa järjestyksessä.

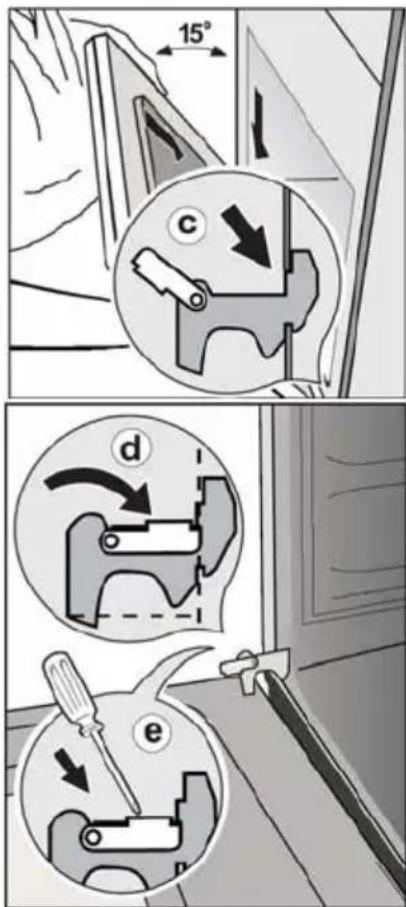

Aseta luukun saranat takaisin kiinnitysaukkihlin (c). Tarkista, että saranat ovat tasaisesti oikeilla paikoillaan.

Kallista ovea hitaasti alaspäin. Tarkista, että luukun kulmat eivät osu alakehykseen. Jos kulmat osuvat alakehykseen, käännä luukku takaisin ylös ja kohdista saranat uudelleen).

Käännä salvat lopuksi taakse uuniin päin (d). Paina salpoja esimerkiksi ruuvitaltalla, jotta luukku sulkeutuu kunnolla (e).

Tarkista, että luukku avautuu ja sulkeutuu oikein.

Huomautus: Uunin luukun salvan käsittelyssä kannattaa olla varovainen. Salvan jousi saattaa lyödä salvan sormille.

Säilytyslaatikko

Säilytyslaatikko kuumenee, jos uuni on käytössä pidemmän aikaa. Älä säilytä vetolaatikossa kuumuudelle arkoja materiaaleja, kuten esim. muovipusseja, leivinliinoja, ym.

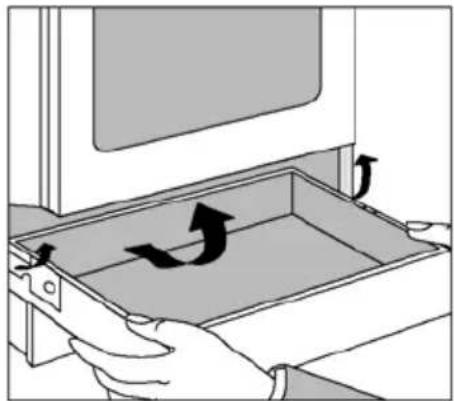

1. jāartu laatikosta kuvan mukaisesti vedä sitä ulospäin.
2. Vedä laatikkö auki pysäytttimeen asti. Nosta laatikkoa, jotta se vapautuu pysäyttimestä ja nosta se pois.
3. Puhdistuksen jälkeen aseta laatikko takaisin paikalleen päinvastaisessa järjestyksessä kuin aikaisemmin kuvattu. Säilytyslaatikon yläpuolella olevissa kannattimissa on mahdollisuus säilyttää uunipannua.

Kondenssisuoja kerää uunin toiminnan aikana uuniin dostuvan kondenssiveden. Suoja asetetaan säilytyslaatikkoon. Käytön jälkeen suoja tulee tyhjentää.

Neuvoja ja vinkkejä käytännön ongelmiin

Ongelma Syy Toimenpiteet
Ruoka-/vehnäleivät, pehmeät kakut eivät nouse. laskee ja	Jos uunin lämpötila on liian alhainen, leivonnainen nousee ensin ja sen jälkeen jää litteäksi. suosituksiin.	Vertaa valittua lämpötilaa taulukon tai reseptin
	Ruoka-/vehnäleipätaikina ei ole kohonnut oikein. Liian pitkä kohotus leivonnan jälkeen jättää leivonnaiset litteiksi. Ruoka-/vehnäleipätaikina on kohotettava vedottomassa tilassa huoneenlämmössä. Painettaessa taikinaa kevyesti on painauman tasoituttava itsestään.	Tarkista kohotusaika reseptistä.
	Liian vähän hiivaa tai leivinjauhetta.	Tarkista reseptistä, että olet mitannut oikean määrän.
Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.		Sopiva nesteen lämpötila tuorehiivaa käytettäessä on 37°C. Kuivahiivaa käyttäessäsi tarkista nesteen lämpötila kuivahiivapakkauksesta.
Ruoka-/vehnäleivästä,pehmeistä kakuistatulee kuärän jauhoja/nestettä.	Leivän kuivumisen syynä voi olla liian pieninestemäärä, liian suuri ja omäärä tai uhväärä jauholaatu.	Tarkista reseptistä, että olet valinnut oikeanjauholaadun ja oikean
Jos uunin lämpötila	on liian alhainen,leivonnaiset joutuvat paistumaan uunissaliian kauan ja kuivuvat.	Tarkista, että oletasettanut oikeanlämpötilan.
Leivonnaiset/ruokalajit paistuvat liiantummiksi.	Jos uunin lämpötila on liian korkea,leivonnaiset tummuvat liikaa ennenkypsymistä.	Tarksta, että oletasettanut oikeanlämpötilan.
Liian korkealle asetettu	leivonnainen/ruokalaji saa tavallisessapaistossa liikaa ylälämpöä. Vaikutus onpäinvastainen asetettaessa pelti liian alas.	Tarkista taulukosta taireseptistä, että oletvalinnut oikeankannatinkorkeuden.
Väärä kannatinkorkeus	kiertoilmallapaistettaessa estää ilmaa kiertämästä olet valinnut oikeanoikein. kannatinkorkeuden.	Tarkista taulukosta, että
	Kiertoilmalla lämpötila saa yleensä olla15-20% alempi kuin ylä/alalämmölläpaistettaessa. Kiertoilmalla paistopinnastatulee hieman epätasainen.	Tarkista, että olet valinnutoikeanlämpötilan.
Leivonnaiset/ruoatovat vaaleita.	Uunin pohjalle asetettu alumiinifolio, Tarkista, ettei uuninleivinpelti tai uunipannu estää alalämmön pohjalla ole mitään.siirtymistä ja saattaa vaurioittaa uuninemalipintaa.
	Vaaleissa kakkuvuoissa kakut paistuvatvaaleammiksi kuin tummissa vuoissa. tummempiin vuokiin.	Vaihda mahdollisesti

Neuvoja ja vinkkejä

Älä tee liedelle mitään, mikä voisi aiheuttaa henkilövahinkoja tai vaurioittaa tuotetta. Seuraavass a on lueteltu neuvoja ja vinkkejä, joilla saat itse yrittää ratkaista ongelmat. Mikäli vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

Ongelma	Syy/Toimenpide
Liesi ei saa virtaa	Tarkista, että:SULAKE/SULAKKEET ovat ehjätmahd. PISTOTULPPA on kunnolla pistorasiassa
Keitto/paistoaika on liian pitkä	Tarkista, että keittoastia on sopiva
Uunivalo ei toimi	Vaihda viallinen lamppu

Tekniset tiedot

EKD514500
Oikeudet muutoksiin pidätetään. Tämä laite täyttää EN:n asettamat määräykset 89/336/EEC ja 73/23/EEC IEC luokka:Y.
Leveys (mm):	500
Korkeus (mm):	850/880/900
Syvyys (mm):	600
Tilavuus, uuni (litraa):	45
Liitäntäteho 230V-liesi (W):	8825
KEITTOLEVYT KOKO (mm)		TEHO (W)
Takavasen 1400 (P 2500) W	140
Takaoikea: 1800 (P 2800) W	180
Etuvasen: 2100 (P 3100) W	210
Etuoikea: 1400 (P 2500) W	140
ENERGIALUOKKA A
ENERGIAN KULUTUS
Ylä-/alalämpö (kWh)	0,87
Kiertoilma (kWh)	0,79
VALMISTUSAIKA VAKIOKUORMITUKSELLA
Ylä-/alalämpö (min)	47
Kiertoilma (min)	39
LEIVINPELLIN ALA (cm2)	1200
Energialuokkamäärityksessä on käytetty ylä-/alalämpötoimintoa MERKKIVALOLAMPUT: glimlamppu UUNILAMPUN KANT . A: E-14, merkinnät 230V, 25W ja 300°C

sennus A

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. KÄYTÄ KÄSINEITÄ liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (katso kuva). Liesi voidaan myös asentaa seinän tai vaihtoehtoisesti korkean kaapin viereen.

Lieden jalusta on toimitettaessa sovitettu 90 cm korkeuteen ja 50 cm sokkelisyvyyteen.

Ellei tämän lieden korkeusmitta ole sopiva, sitä voidaan muuttaa korkeudelle 85, 88 tai 90 cm ja syvyydeksi 49, 50, 51 tai 52 cm (katso kuva). Tarkista, ettei lieden johto jää puristuksiin liettä liikuteltaessa.

Jalustan syvyyden ja korkeuden muuttaminen

Josetalemseia mittoja mu

kannattaa tehdä samalla kertaa. Lue alla olevat ohjeet ennen kuin aloitat.

1. atasketi ltebiavsamaan.

Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin

1. Myuttaaaksesi sokkelin s irrota ruuvit A (2 ruuvia) ja irrota ruuvit B (2 ruuvia), katso kuva.

3.okseita haluttyytee syv n (KATSO KUVA).

4.ukKitinAnjtaBu

1. Muuttaak sesi lieden korkeutta, irrota ruuvi C (1 ruuvi) sokkelin takaa keskeltä. Irrota sivulta ruuvit D (4 ruuvia, KATSO KUVA).

2. Aseta sokkeli haluttuun korkeuteen, 90, 88 tai 85 cm (KATSO KUVA).

3. Kiinnitä ruuvit C ja D.

Sähköliitäntä

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täytetty paistinpannu keraamiselle tasolle. Ensin lieden vasemmalle tai oikealle sivureunalle, sitten etureunalle.

Lieden jalkoja ja pyöriä voi tarvittaessa nostaa ja laskea. Säädä etujalat moniotepihdeillä ja takapyörät ristipääruuvitaltalla.

Liitäntäohje on liitäntäriman välittömässä yhteydessä. Lieden liitäntäteho ja jännite on mainittu arvokilvessä (uunitilan etuosassa alhaalla vasemmalla puolen).

Innehåll
