KÄYTTÖOHJE S93880KMB0 AEG

Kiitämmte teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

LISÄVARUSTEET JA KULUTUSHYÖDYKKEET

AEG-verkkomyymälästä löydätte kaiken tarvitsemanne kaikkien AEG-laitteidenne ulkonään ja toiminnan säilyttämiseksi huippukunnossa. Korkeiden laatustandardien mukaan suunniteltujen ja valmistettujen lisävarusteiden lisäksi löydätte myymälästämme erityisiä keittoastioita, ruokailuvälinekoreja, pullon pidikkeitä, erityisiä pyykinpesupusseja, jne.

Vieraile verkkokaupassamme sivulla www.aeg.com/shop

SISÄLLYS

4 Turvallisuusohjeet
6 Käyttöpaneeli
10 Vesiannostelija
11 Ensimmäinen käyttökerta
12 Päivittäinen käyttö
14 Hyödyllisiä neuvoja ja vinkkejä
15 Hoito ja puhdistus
17 Käyttöhäiriöt
20 Tekniset tiedot
21 Asennus

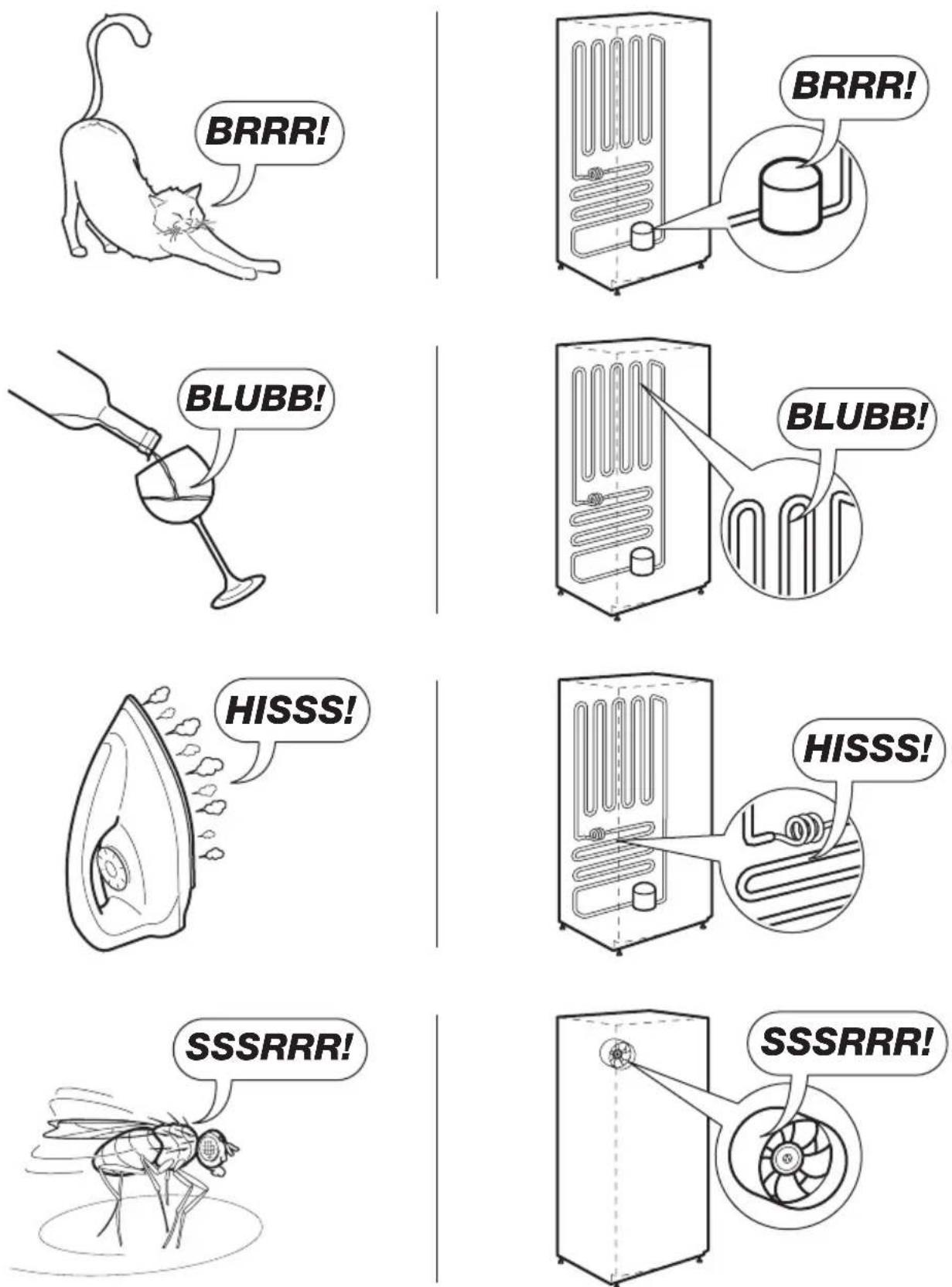

27 Äänet
29 Ympäristönsuojelu

Tässä käyttöohjeessa käytetään seuraavanlaisia symbolimerkkejä:

Tärkeitä turvallisuuteen ja laitteen asianmukaiseen käyttöön liittyviä ohjeita.

Yleistietoja ja vinkkejä

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään

TURVALLISUUSOHJEET

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

- Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

- Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

- Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voi-daan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

VAROITUS!

Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.

- Laite on tarkoitettu elintarvikkeiden säilytykseen, hiilihapottoman tai hiilihapollisen veden valmistukseen kotitalouksissa näiden käyttöohjeiden mukaan.

- Takuu mitätöityy automaattisesti, jos hiilihappopatruunaa käytetään muuhun kuin sen käyttötarkoitukseen tai jos täytön on tehnyt asiaatuntematon henkilö

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, ellei valmistaja ole hyväksynyt niitä kyseiseen käyttötarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen maakaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jäähdytysputkiston komponentit pääse vaurioitumaan laitteen kulje-tuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– Vältä avotulta ja muita syttymislähteitä.

- Tuuleta huolellisesti huone, johon laite on sijoitettu.

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

VAROITUS!

Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huolto-liike vaaratilanteiden välttämiseksi.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus ^1) puuttuu.

7. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa auringonvalossa.
10. Tämän laitteen hehkulamput ^2) ovat erityisiä lamppua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

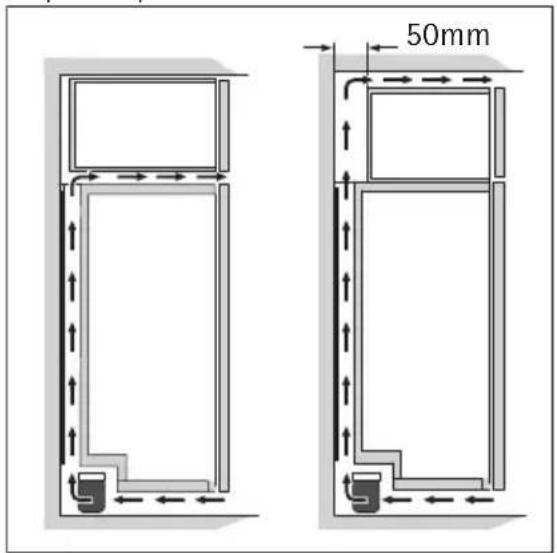

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 3)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaa-leissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ✉ merkityt materiaalit ovat kierrätettäviä.

KÄYTTÖPANEELI

1 DN/OFF -painike
2 Mode-painike
3 DK -painike
4 lämpötilan alennuspainike

3) Mikäli laitteessa on vesiliitäntä.

5 lämpötilan lisäyspainike
6 Väyttö

Esimääritetyt painikkeiden äänet voidaan asettaa korkeaksi painamalla samanaikaisesti Mode -painiketta ja lämpötilan alennuspainiketta muutaman sekunnin ajan. Asetusta voidaan säätää.

Näyttö/merkkivalot

1 Ajastimen näyttö
2 COOLMATIC -toiminto
3 Lomatoiminto
4 lämpötilanäyttö
5 Hälytyksen merkkivalo
6 Lapsilukko
7 Minute Minder -toiminto
8 Kosteustoiminto

Laitteen käynnistäminen

Laite kytketään toimintaan seuraavalla tavalla:

1. Liitä pistoke pistorasiaan.
2. Paina ON/OFF -painiketta, jos näyttö ei ole päällä.
3. Lämpötilanäytöt näyttävät asetetun oletuslämpötilan.
   Jos haluat muuttaa lämpötila-asetusta, katso kohta "Lämpötilan säätäminen".

VAROITUS!

Jos ovi on auki muutaman minuutin, sisävalo sammuu automaattisesti. Sisävalo palautuu automaattisesti toimintaan, kun ovi suljetaan ja avataan.

Laitteen kytkeminen pois toiminnasta

Kodinkone kytketään pois toiminnasta seuraavalla tavalla:

1. Paina ON/OFF-painiketta muutaman sekunnin ajan.
2. Näyttö sammuu.
3. Katkaise laitteen virta irrottamalla laitteen pistoke pistorasiasta.

Lämpötilan säätäminen

Lämpötilapainikkeilla voidaan säätää jääkaapin lämpötila-asetuksia.

Aseta oletuslämpötila:

- jääkaappi +5 °C Lämpötilanäyttö näyttää asetetun lämpötilan.

Asetettu lämpötila saavutetaan 24 tunnin kuluessa.

Asetettu lämpötila säilyy laitteen muistissa sähkökatkoksen jälkeen.

Minute Minder -toiminto

Minute Minder -toimintoa voi käyttää hälytysmerkkiäänen aktivoimiseen tiettynä ajankoh-tana. Toiminto on hyödyllinen esimerkiksi silloin, kun taikinan tulee antaa jäähtyä tietyn ai-kaa.

Käynnistä toiminto seuraavasti:

1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin.

Merkkivalo Minute Minder alkaa vilkkua.

Ajastin näyttää asetetun arvon (30 minuuttia) muutaman sekunnin ajan.

1. Aseta ajastimen arvoksi 1–90 minuuttia painamalla jääkaapin lämpötilan vähennys- tai lisäyspainiketta.

2. Vahvista OK-painikkeella.

Minute Minder -merkkivalo syttyy.

Ajastin alkaa vilkkua. (min).

Kun ajastimen aika on kulunut umpeen, Minute Minder -merkkivalo vilkkuu ja laitteesta kuuluu äänimerkkejä:

1. Paina OK-painiketta äänimerkin pois päältä kytkemiseksi ja toiminnon lopettamiseksi.

Voit poistaa toiminnon käytöstä milloin tahansa ajastuksen aikana:

1. Paina Mode-painiketta, kunnes Minute Minder -merkkivalo alkaa vilkkua.

2. Vahvista OK-painikkeella.

3. Minute Minder -toiminnon merkkivalo sammuu.

Aika-asetusta voidaan muuttaa ajastuksen aikana painamalla lämpötilan alennuspainiketta ja lämpötilan lisäyspainiketta.

Lapsilukko

Jos haluat estää painikkeiden tahattoman käytön, lukitse painikkeet valitsemalla lapsilukkotoiminto.

Ota toiminto käyttöön seuraavasti:

1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin.

2. Lapsilukon merkkivalo alkaa vilkkua.

3. Paina OK-painiketta valinnan vahvistamiseksi.

Lapsilukon merkkivalo syttyy.

Poista toiminto käytöstä seuraavasti:

1. Paina Mode-painiketta, kunnes lapsilukon merkkivalo alkaa vilkkua.

2. Paina OK-painiketta valinnan vahvistamiseksi.

3. Lapsilukon merkkivalo sammuu.

COOLMATIC-toiminto

Jos laitat jääkaappiin paljon tuoreita elintarvikkeita, esimerkiksi kaupassakäynnin jälkeen, on suositeltavaa kytkeä COOLMATIC-toiminto, jotta tuotteet jäähtyvät nopeammin. Tällä tavoin voidaan välttää jääkaapissa jo olevien elintarvikkeiden lämpeneminen.

Käynnistä toiminto seuraavasti:

1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin.

Merkkivalo COOLMATIC alkaa vilkkua.

Merkkivalo COOLMATIC syttyy.

COOLMATIC-toiminto kytkeytyy automaattisesti pois toiminnasta noin kuuden tunnin kuluttua.

Toiminnon poistaminen käytöstä ennen sen automaattista päättymistä:

1. Paina painiketta Mode, kunnes merkkivalo COOLMATIC vilkkuu.

2. Vahvista valinta OK-painikkeella.

3. Merkkivalo COOLMATIC sammuu.

Toiminto poistetaan käytöstä muuttamalla jääkaapin lämpötila-asetusta.

Lisäkosteustoiminto

Jääkaapin kosteustasoa voidaan lisätä lisäkosteustoiminnolla:

Käynnistä toiminto seuraavasti:

1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin.

Lisäkosteustoiminnon merkkivalo alkaa vilkkua.

Lisäkosteustoiminnon merkkivalo syttyy.

Sammuta toiminto seuraavasti:

1. Paina Mode-painiketta, kunnes lisäkosteustoiminnon merkkivalo alkaa vilkkua.

2. Vahvista OK-painikkeella.

3. Lisäkosteustoiminnon merkkivalo sammuu.

Lomatoiminto

Tämän toiminnon avulla voit tyhjentää jääkaapin ja jättää oven kiinni esimerkiksi pitkän lo-man ajaksi ilman, että jääkaappiin muodostuu epämiellyttävää hajua.

Jääkaappiosasto on tyhjennettävä lomatoiminnon käytön ajaksi.

Ota toiminto käyttöön seuraavasti:

1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin.

Lomatoiminnon merkkivalo alkaa vilkkua.

Jääkaapin lämpötilanäytössä näkyy asetettu lämpötila.

1. Paina OK-painiketta valinnan vahvistamiseksi.

Lomatoiminnon merkkivalo syttyy.

Poista toiminto käytöstä seuraavasti:

1. Paina Mode-painiketta, kunnes lomatoiminnon merkkivalo alkaa vilkkua.

2. Paina OK-painiketta valinnan vahvistamiseksi.

3. Lomatoiminnon merkkivalo sammuu.

Toiminto poistetaan käytöstä muuttamalla jääkaapin lämpötila-asetusta.

Ovihälytys

Jos ovi on auki muutaman minuutin ajan, laitteesta kuuluu äänimerkki. Oven aukiolo ilmais- taan seuraavasti:

• vilkkuva hälytysmerkki
- äänimerkki

Kun olosuhteet ovat palautuneet normaaleiksi (ovi suljettu), äänimerkki sammuu.

Hälytyksen aikana merkkiääni voidaan sammuttaa painamalla mitä tahansa painiketta.

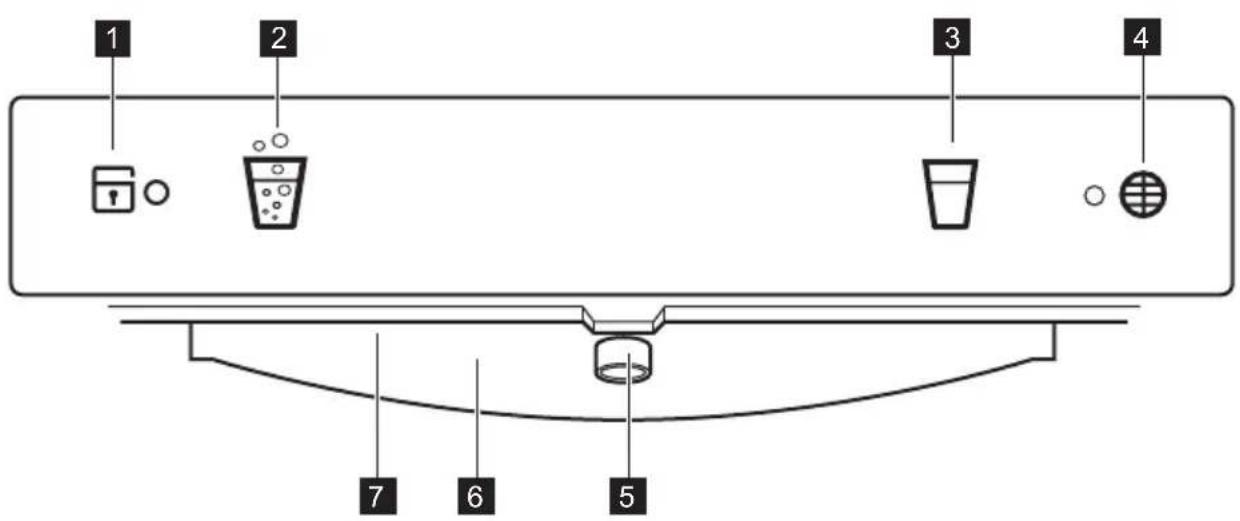

VESIANNOSTELIJA

1 Lapsilukon merkkivalo
2 Hiilihapollisen veden painike
3 Hiilihapottoman veden painike
4 /esisuodattimen merkkivalo
5 /eden syöttöaukko
6 läppä
7 /alaistus

Lapsilukko

Lapsilukko kytketään päälle tehtaalla.

Lapsilukon väliaikainen pois päältä kytkeminen

Paina painiketta 2 tai 3 noin kolmen sekunnin ajan, kunnes lapsilukon merkkivalo (1) sammuu.

Lapsilukko kytkeytyy automaattisesti takaisin päälle noin 3 sekunnin kuluttua.

Lapsilukon pysyvä pois päältä kytkeminen

Paina painiketta 2 ja 3 samanaikaisesti noin kolmen sekunnin ajan.

Painike 2 tai 3 syttyy ilmoittaen lapsilukon kytkeytymisestä pois päältä ja lapsilukon merkkivalo (1) sammuu.

Lapsilukon päälle kytkeminen

Paina painiketta 2 ja 3 samanaikaisesti noin kolmen sekunnin ajan.

Toiminnon päälle kytkeytymisestä ilmoittaa lapsilukon merkkivalo.

Veden valitseminen ja vesiannostelijan käyttö

Ennen veden annostelua on valittava joko hiilihapollinen vesi (2) tai hiilihapoton vesi (3).

Valinnasta ilmoittaa vastaavan painikkeen merkkivalo.

Valintaa voidaan muuttaa veden syötön aikana.

Vesiannostelija toimii painamalla lasia tai jotakin muuta astiaa läppää (6) vasten. Vesiannostelija ei toimi, kun lasi tai muu astia siirretään läpästä pois.

Jos vettä vuotaa astian yli tai läikkyy, se kerääntyy vedenannostelijan alla olevaan valumisastiaan. Valumisastia voidaan irrottaa ja tyhjentää tarvittaessa.

Valo

Vesiannostelijan valo (7) syttyy automaattisesti, kun vsiannostelijaa käytetään.

Pysyvä valo

1. Varmista, ettei vsiannostelijaa ole lukittu.
2. Paina hiilihapottoman veden painiketta (3), kunnes valo syttyy (noin kolme sekuntia).
   Valon kirkkaus on tällöin 50% normaalista tasosta, kunnes vesiannostelijaa käytetään.

Valon sammuttaminen

1. Varmista, ettei vsiannostelijaa ole lukittu.
2. Paina hiilihapottoman veden painiketta (3), kunnes valo sammuu (noin kolme sekuntia).

Vesisuodattimen merkkivalo

Kun vesisuodattimen merkkivalo (4) syttyy, sen käyttöikää on jäljellä 20%. Tällöin on suositeltavaa hankkia vaihtosuodatin.

Kun vesisuodattimen merkkivalo alkaa vilkkumaan, vesisuodattimen käyttöaika on loppunut.

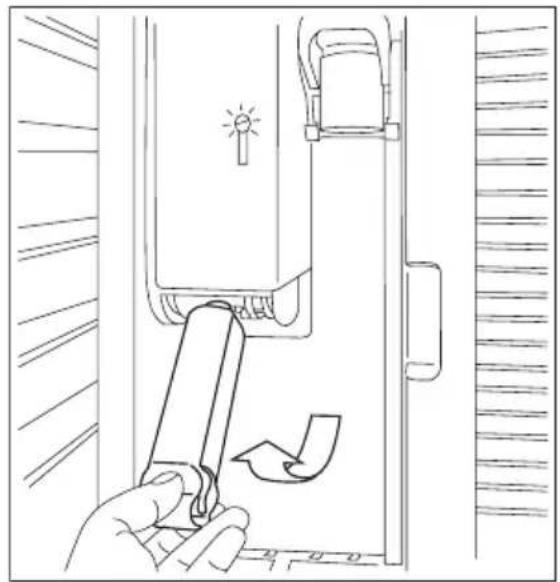

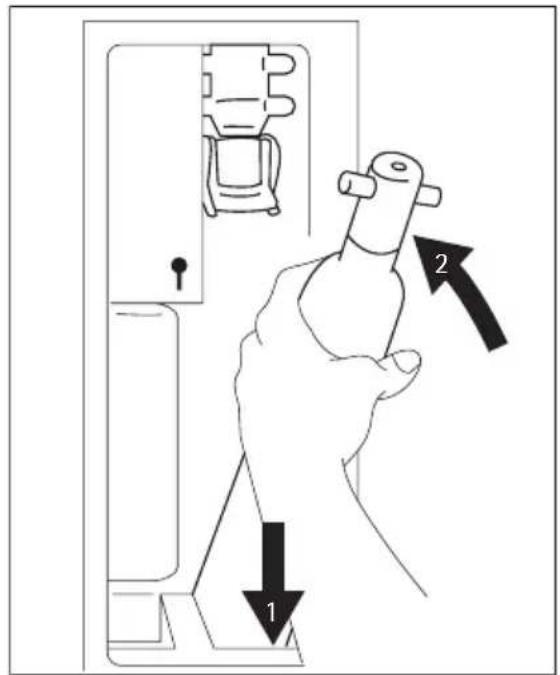

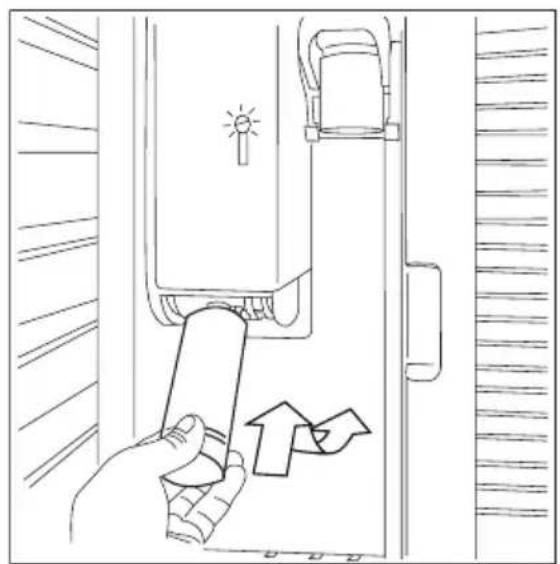

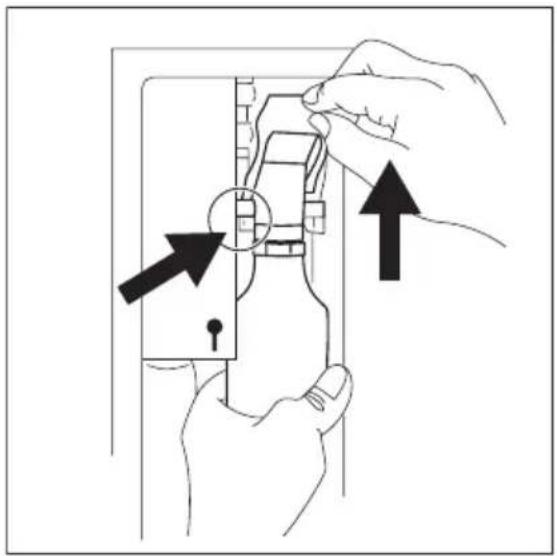

Vaihda vesisuodatin välittömästi, katso kohta "Vesisuodattimen asentaminen".

Kun vesisuodatin on vaihdettu, paina hiilihapottoman veden painiketta (3) muutaman sekunnin ajan vesisuodattimen merkkivalon resetoimiseksi.

ENSIMMÄINEN KÄYTTÖKERTA

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

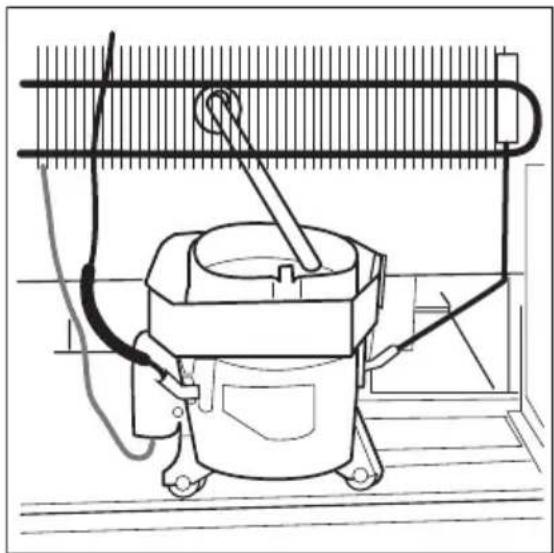

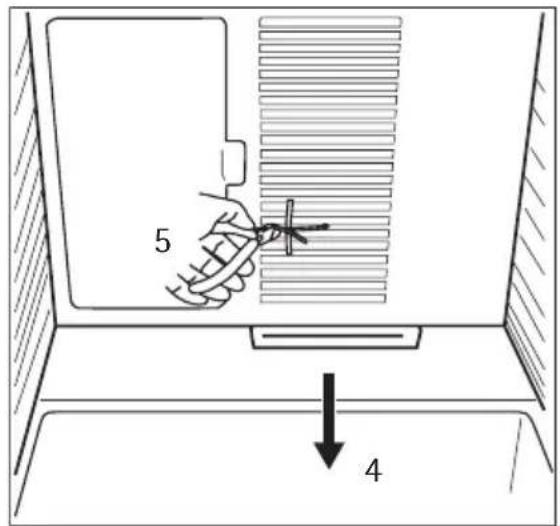

Tarkista, että vesi valuu kaukaloon laitteen takana olevasta poistoputkesta.

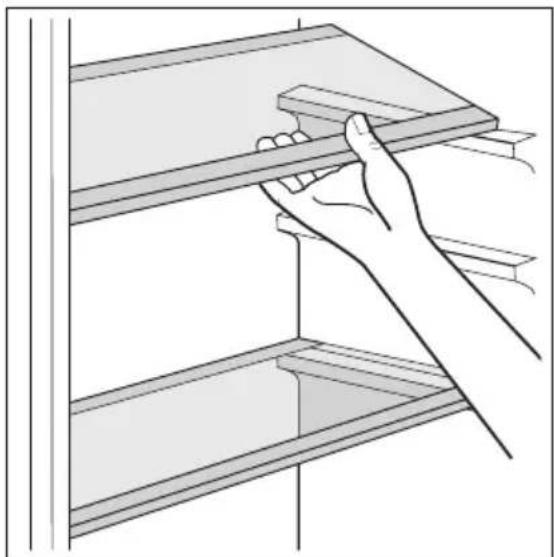

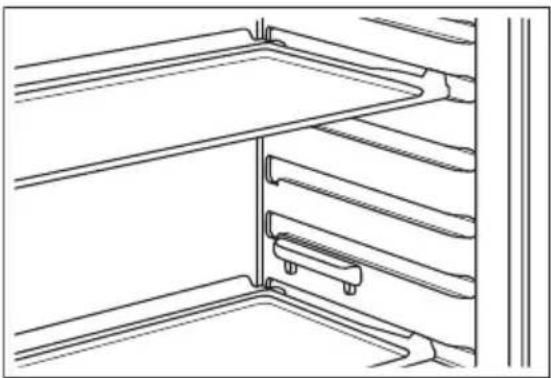

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

Joitakin hyllyjä on nostettava takaosasta, jotta ne voi ottaa pois paikaltaan.

Älä siirrä vihanneslaatikon yläpuolella olevaa lasihyllyä, jotta jääkaapin ilmanvaihto toimii oikein.

Laatikko sopii hedelmien ja vihannesten säilyttämiseen.

Joissakin malleissa laatikossa on välilevy, jolla saadaan tarvittavan kokoiset lokerot asetta-malla levy haluttuun asentoon.

Kaikki laatikon osat voidaan irrottaa puhdistusta varten.

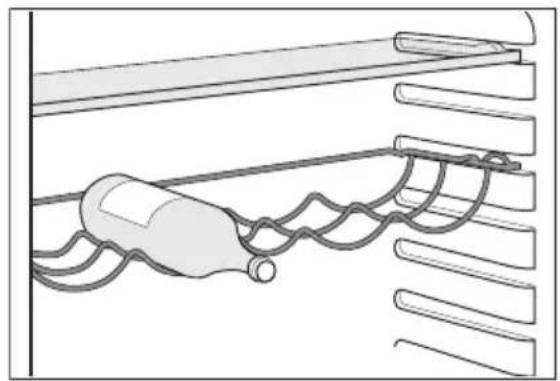

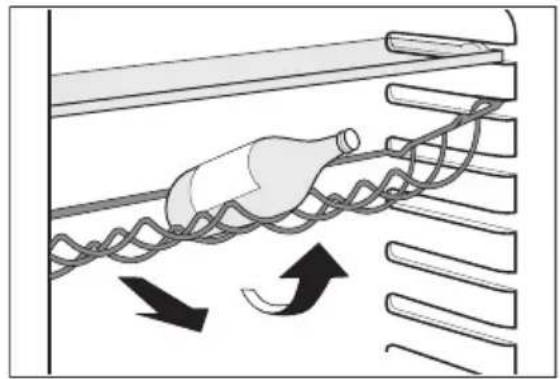

Pulloteline

Aseta pullot (suuaukko eteenpäin) pullotelinee-seen.

Jos pulloteline on vaakatasossa, laita siihen vain suljettuja pulloja.

Pullotelinettä voi kallistaa, jolloin siinä voi säilyttää myös avattuja pulloja. Vedä telinettä ylös siten, että voit kääntää sitä ylöspäin ja asettaa etuosan seuraavaksi ylemmälle kannattimelle.

Laitteessa on hiilisuodatin, joka sijoitetaan ilmavivun läpän taakse.

Suodatin puhdistaa jääkaappiosaston ilman epämiellyttävistä hajuista, jolloin elintarvikkeet säilyvät paremmin.

Toimitettaessa suodatin on pakattu muovipussiin. Lue ohjeet kohdasta Clean Air Control - suodattimen asennus.

Tarkista, että ilmavivun läppä on suljettu, jotta suodatin toimii asianmukaisesti.

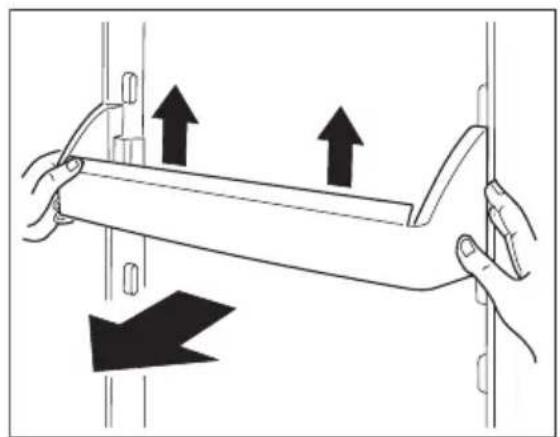

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.

Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Älä poista alempaa ovilokeroa, jotta ilma kiertää asianmukaisesti.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyl- lylle.

Säilytä lihaa tällä tavoin korkeintaan muutama päivä.

Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa.

Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.

Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.

Maitopullot: säilytä korkilla suljetut maitopullot oven pullotelineessä.

Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Neuvoja jääkaapin sisälämpötilan asettamista varten

Jääkaapin suositeltava sisälämpötila on noin +5 °C. Kun lämpötilan säädin on asetettu ar- voon +5 °C, kyseinen lämpötila on jääkaapin keskimääräinen lämpötila. Korkeampi lämpöti- la jääkaapin yläosassa on normaalia.

Jos lämpötilan säädin on asetettu alhaiseen arvoon, ympäristölämpötila on korkea tai jos jääkaappi on täytetty täyteen, kompressori toimii pidemmän aikaa. Jos jääkaappi on liian kylmä, säädä lämpötila-asetus korkeammaksi.

Älä aseta elintarvikkeita lämpötila-anturiin kiinni tai sen lähelle. Tämä voi johtaa liian alhaisiin lämpötiloihin.

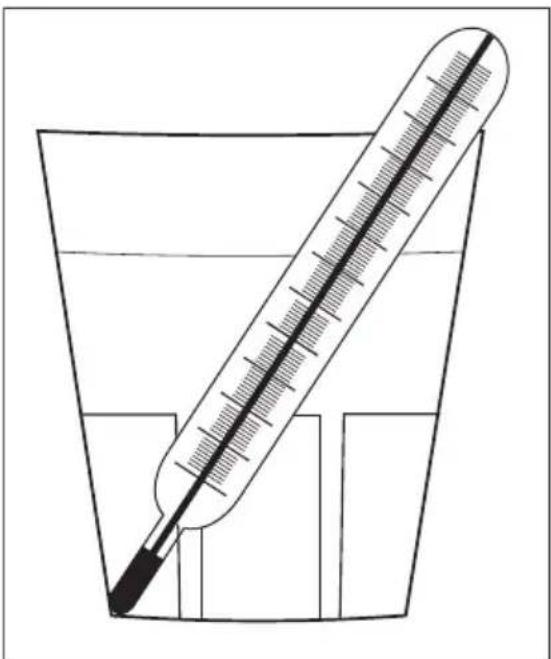

Jos haluat tarkistaa jääkaapissa olevien elintarvikkeiden lämpötilan, aseta kaapin keskiosaan lasi vettä ja siihen lämpömittari, jonka tarkkuus on +/- 1 °C. 6 tunnin kuluttua voit tarkistaa lämpötilan. Mittaus tulee suorittaa vakiona pysyvissä olosuhteissa (lisäämättä tai vähentämättä tuotteita jääkaapista).

Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa

Varo vahingoittamasta jäähdytysjärjestelmää.

Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Puhdista siis ulkopinnat pehmeällä lämpimään veteen ja neutraaliin pesunesteeseen kostutetulla liinalla.

Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Clean Air Control -suodattimen vaihtaminen

Parhaan tehon säilyttämiseksi Clean Air Control tulee vaihtaa kerran vuodessa. Aktiivihilisuodattimia on saatavana valtuutetuista huoltoliikkeistä. Lue ohjeet kohdasta Clean Air Control -suodattimen asennus.

Vesisuodattimen vaihtaminen

Irrota suodatin. Pieni määrä vettä valuu ulos. Kuivaa hyvin ja asenna uusi suodatin. Katso kohta "Vesisuodattimen asentaminen". Vaihtosuodattimet voidaan tilata Electroluxin valtuutetusta huoltoliikkeestä.

Vesiliitäntää ei tarvitse sulkea suodattimen vaihdon ajaksi.

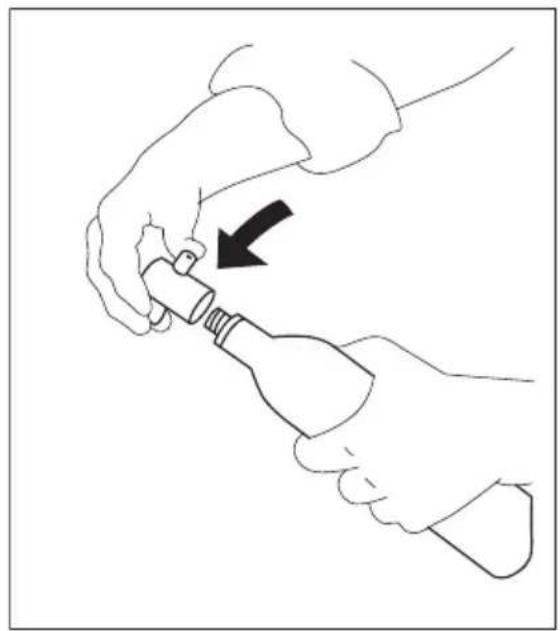

Hiilihappopatruunan vaihtaminen

Poista hiilihappopatruuna, katso kohta "Hiilihappopatruunan asentaminen". Hiilihappopatruuna voidaan hankkia paikalliselta jälleenmyyjältä.

Vesiannostelijan puhdistaminen

Puhdista vesiannostelijan pinnat tarvittaessa ainoastaan pehmeää liinaa ja lämmintä vettä käyttäen. Vesiannostelijan valumisastia voidaan puhdistaa haalealla vedellä ja miedolla saippualla. Vesiannostelijan kalkkijäämät voidaan poistaa etikkaa tai laimennettua etikkahappoa käyttäen. Pyyhi puhtaaksi kostealla liinalla.

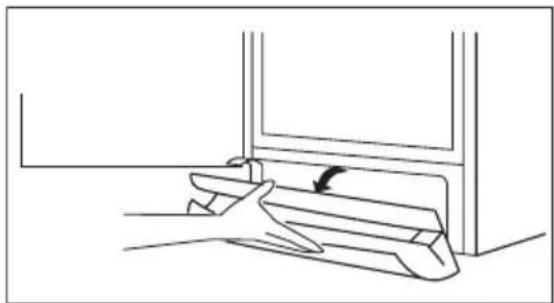

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voidaan irrottaa puhdistusta varten. Avaa laitteen ovi ja toimi seuraavasti:

1. Irrota säleikön yläosa vetämällä sitä ulos- ja alaspäin.
2. Irrota säleikkö vetämällä sitä suoraan ulospäin.
3. Imuroi pölyt laitteen alta.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu poistoaukon kautta laitteen takana ja kompressorin yläpuolella sijaitsevaan erityiseen astiaan, josta se haihtuu.

Jos laitetta ei käytetä pitkään aikaan

Kun vesijärjestelmää ei käytetä pitkään aikaan, sulje jääkaapin vesiliitäntä.

• Käytettyä suodatinta ei saa altistaa alle 0°C lämpötiloille, sillä suodattimen runko-osa voi halieta pakastumisesta aiheutuvan laaienemisen vuoksi.

• Jos suodatin halutaan säilyttää tulevaa käyttöä varten, sopiva säilytyslämpötila on +5°C. Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

• Kytke laite irti verkkovirrasta.

• Poista kaiikki elintarvikkeet laitteesta.
• Puhdista laite ja kaiikki lisävarusteet.
• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua. Ennen laitteen uudelleen käyttöä järjestelmä on huuhdeltava huolellisesti käyttäen vähintään kolmea litraa yettä.
• Tarvittaessa järjestelmä voidaan puhdistaa desinfointipakkauksella, joka voidaan tilata Electroluxin valtuutetusta huoltolikkeestä.

Jos jätät laitteen päälle, pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

KÄYTTÖHÄIRIÖT

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huol-tohenkilöstön kutsumista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

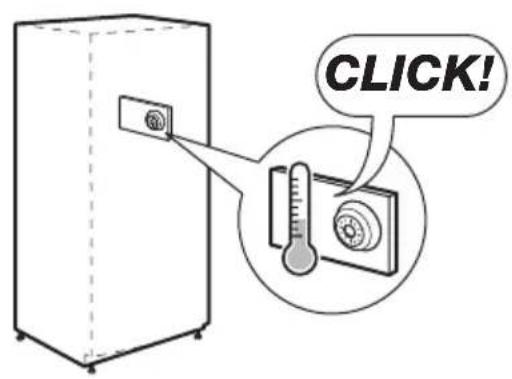

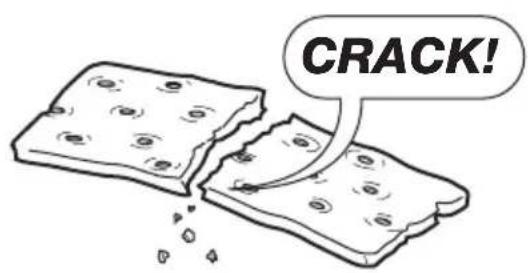

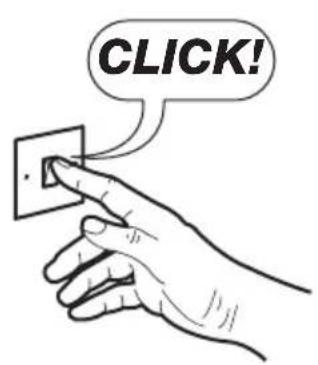

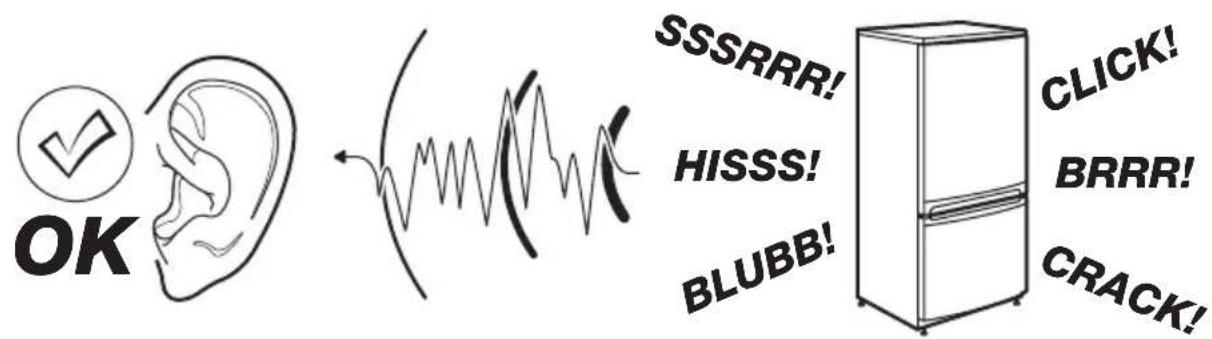

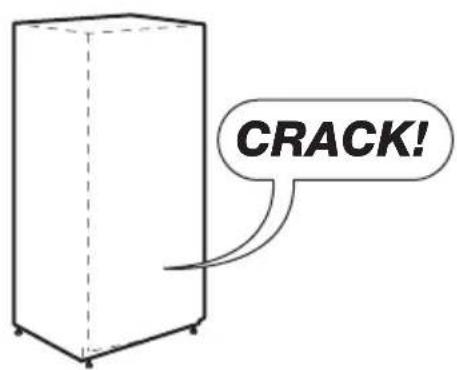

Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja ilman kierrätyksen ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista.

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on ko-va.	Laitetta ei ole tuettu kunnolla paikalleen.	Tarkista, että laite on tukevasti paikallaan (kaikki jalat koskevat lattiaan). Katso kohta "Tasapai-nottaminen".
Veden jakamisen aikana äänitaso on liian korkea.	Vesijärjestelmän painepumpun kuljetustuen kiinnikettä ei ole poistettu.	Irrota kiinnike. Katso kohta "Kul-jetustukien irrottaminen".
Äänimerkki kuuluu. Häly-tysmerkkivalo vilkkuu.	Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Ovihälytys".
☐ Ylä- tai alaneliö näkyy lämpötilanäytössä.	On tapahtunut lämpötilan mit-tausvirhe.	Ota yhteys valtuutettuun huolto-liikkeeseen (jäähdytysjärjestelmä pitää elintarvikkeet kylminä, mut-ta lämpötilaa ei voi säätää).
Kompressori toimii jatku-vasti.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke-minen".
Ovea on avattu liian usein. Älä pidä ovea auki pitempään		kuin on tarpeen.
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen		lämpötilaan ennen kuin laitat ruoat laitteeseen.
Huoneen lämpötila on liian kor-kea.		Laske huoneen lämpötilaa.
Vettä valuu jääkaapin si-sälle.	Veden tyhjennysaukko on tukos-sa.	Puhdista veden tyhjennysaukko.
Elintarvikkeet estävät veden va-lumisen vedenkeruukaukaloon.		Varmista, että elintarvikkeet eivät kosketa takaseinää.
Vettä valuu lattialle.	Sulatusvesi ei poistu kompresso-rin yläpuolella olevaan haihdu-tusastiaan.	Kiinnitä sulatusveden poistoputki haihdutusastiaan.
Laitteen lämpötila on liian alhainen.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke-minen".
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen		lämpötilaan ennen kuin laitat ruoat laitteeseen.
Jääkaapin lämpötila on liian korkea.	Laitteen kylmän ilman kierto ei toimi.	Tarkista kylmän ilman kierto.
Jääkaappiin on laitettu samanai-kaisesti suuria määriä elintarvik-keita.		Sijoita jääkaappiin pienempiä ruokamääriä yhdellä kertaa.
Laite ei toimi lainkaan.	Virta on katkaistu laitteesta.	Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni	pis-torasiassa.	Kiinnitä pistoke oikein pistorasi-aan.
Laitteeseen ei tule virtaa. Pisto-rasiaan ei tule jännitettä.		Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasenta-jaan.
Vedessä on liian vähän hii-lihappoa.	Hiilihappo on loppumassa. Katso kohta "Hiilihappopatruunan asentaminen".
Vedessä on liian paljon hii-lihappoa.	Laimenna se tavallisella vedellä. Katso kohta "Veden valitseminen ja vesiannostelijan käyttö".
Ei hiilihappoa.	Hiilihappopatruuna on tyhjä.	Katso kohta "Hiilihappopatruunan vaihtaminen".
Vesi ei valu tai sitä valuu vain vähän.	Hiilihappopatruuna on tyhjä. Katso kohta "Hiilihappopatruunan vaihtaminen".
	Saostumaa vedessä.	Irrota ja puhdista syöttöletkun lii-tännässä oleva sihti.
Veden syöttö on estynyt. Tarkista veden syöttö.
Hiilihapollisen veden an-nostelun aikana ulos tulee vain kaasua.	Veden syöttö on estynyt. Tarkista veden syöttö.
	Saostumaa vedessä.	Irrota ja puhdista syöttöletkun lii-tännässä oleva sihti.
Vesisuodattimen merkki-valo vilkkuu.	Suodatin käytetty loppuun. Katso kohta "Vesisuodattimen vaihtaminen".
Vesisuodattimen merkki-valo palaa jatkuvasti.	Suodattimen käyttöikää on jäl-jellä 20 %.	Osta uusi suodatin.
Vesiannostelijan lamppu ja lapsilukon merkkivalo vilk-kuvat.	Sisäinen vuoto vesiliitännässä.	Ota yhteys Electroluxin valtuutet-tuun huoltoliikkeeseen.
Suodattimen vuoto. Avaa vesiysikön kansi ja kuivaa		se aloittaen alaosasta, tarkista vuodot.Jos suodattimessa on vuotoja, katso kohta "Vesisuodattimen vaihtaminen".
Annostelu keskeytyy ly-hyen ajan kuluttua.	Kahden minuutin maksimiaika on ylitetty.	Aloita annostelu uudelleen.
Valo ei syty.	Ovi on ollut auki liian pitkään.	Sulje ovi.
Ongelma Mahdollinen syy Korjaustoimenpide
Lamppu on palanut. Lue ohjeet kohdasta "Lampun		vaihtaminen".
Ovi osuu ilmanvaihtosä-leikköön.	Laite ei ole oikein tasapainotet-tu.	Katso kohta "Tasapainottaminen".
Ovi ei ole kohdallaan.	Laite ei ole oikein tasapainotet-tu.	Katso kohta "Tasapainottaminen".

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

Jääkaapissa on pitkäikäinen LED-valo.

Vain huoltopalvelu saa vaihtaa lampun. Ota yhteyttä asiakaspalveluun.

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltolikkeeseen.

TEKNISET TIEDOT

S93880KMB0 S93880KMX0
Mitat
Korkeus 1810 mm 1810 mm
Leveys 595 mm	595 mm
	Syvyys	650 mm	650 mm
Jännite 230 V	230 V
Taajuus		50 Hz	50 Hz

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Vedenpaine
Vedenpaineen on oltava vähintään 1 baria (100 kPa).	Neuvottele asentajan kanssa, jos veden-paine on alle 1 barin.
Vedenpaineen maksimiarvo on 10 baria (1000 kPa). Jos vedenpaine on yli 10 baria, laittee-seen on asennettava paineenalennus-venttiili (voidaan hankkia erikoislikkees-tä).

Hiilihapollisen veden tilavuus on 50-80 litraa sylinteriä kohti.

• Älä liitä laitetta vesijohtoputkeen tiloissa, joissa ympäristölämpötila voi laskea jäätymispisteen alle.
• Laite tulee liittää vain juomavesiputkeen.
• Laite tulee liittää vain kylmään vesijohtoputkeen.

ASENNUS

VAROITUS!

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toimin-nan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua il-mastoluokkaa:

Ilmastoluokka Ympäristön lämpötila
SN +10 °C - 32 °C
N +16 °C - 32 °C
ST +16 °C - 38 °C
T +16 °C - 43 °C

Sijainti

Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle.

Tila ilmanvaihtoa varten voi olla

• heti laitteen yläpuolella
• yläkalusteen takana ja yläpuolella.

Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähkö-

asentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

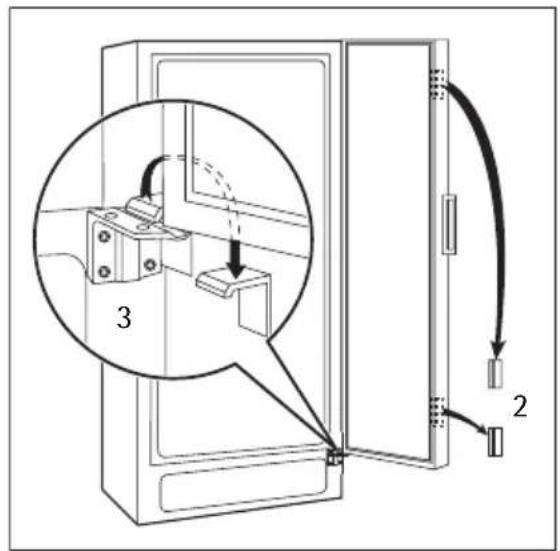

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana Se irrotetaan seuraavalla tavalla:

1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (mallikohtainen).

1. Poista kuljetustuki vesiyksikön alapuolelta.
2. Leikkaa pumpun kiinnitin ja poista se.

Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

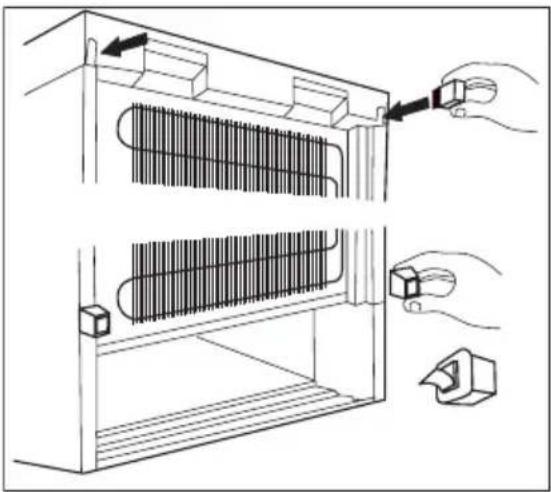

Takaosan välikappaleet

Kiinnitä varustepussista löytyvät välikappaleet kuvan mukaisesti.

Asenna kaksi välikappaletta paneelin taakse ja kaksi tarrakiinnityksellä varustettua välikappaletta alaosaan.

Vesiletkun liittäminen.

Vesijohtojärjestelmässä on oltava hana ja 3/4" -urosliitin 1,5 metrin päässä laitteesta.

Toimenpiteen saa suorittaa vain pätevä putkiasentaja.

Markkinoilla on erilaisia tyyppihyväksyttyjä hanoja ja hanasarjoja.

Vesiletkussa ei saa olla murtumia, puristumia eikä se saa olla kierteellä.

Ennen jääkaapin sijoittamista lopulliseen asennuspaikkaan on varmistettava, että vesiliitäntä on suoritettu oikein ja ettei vesihanaliitännässä ole vuotoja.

Kiristä ruuvi riittävästi käsin.

Varmista, että tiiviste on asennettu oikein liittimeen.

Suosittelemme, että laite sijoitetaan jääkaapeille/pakastimille tarkoitetun turvakaukalon päälle, jotta mahdolliset vuodot on helpompi havaita.

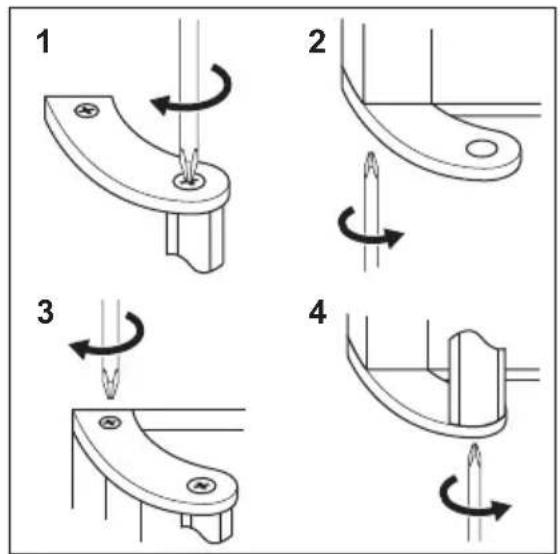

Oven kahvojen asentaminen

(Esimerkki saranoiden oikeaa toimimista varten)

Kahvat toimitetaan erillisessä pakkauksessa tuotteen mukana.

1. Kiinnitä kahvan yläkiinnitin kahvaan.
2. Kiinnitä kahvan alakiinnitin oven vasem-paan alareunaan.
3. Kiinnitä kahvan yläkiinnitin oven vasem-paan yläreunaan.
4. Kiinnitä kahva kahvan alakiinnittimeen.

Älä käytä liian suurta voimaa ja kiristä ruuve- ja liian kireälle (maks. 2 Nm), sillä oven kah- vat voivat vaurioitua.

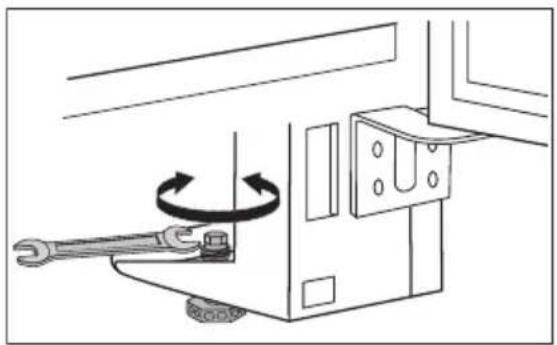

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa mukana toimitetulla ruuviavaimella.

Oven oikea kohdistus edellyttää, että laite on ta-sapainotettu kunnolla.

Clean Air Control -suodattimen asennus

Clean Air Control -suodatin on aktiivihilisuodatin, joka imee epämiellyttävät hajut auttaen säilyttämään ruokien parhaat maut ja aromit ilman hajujen sekoittumisen vaaraa.

Toimitettaessa suodatin on pakattu muovipussiin toimintakyvyn säilyttämiseksi.

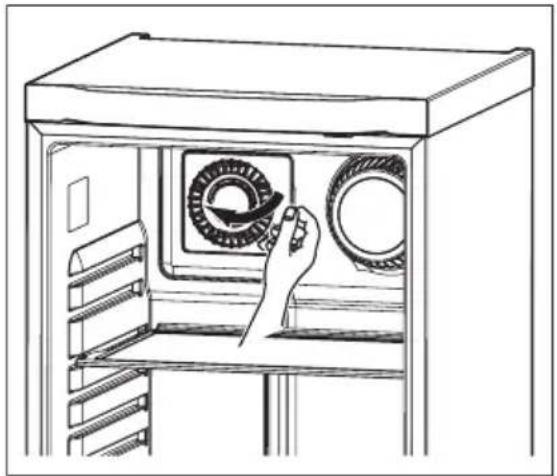

1. Avaa ilmavivun läppä.
2. Ota suodatin muovipussista.

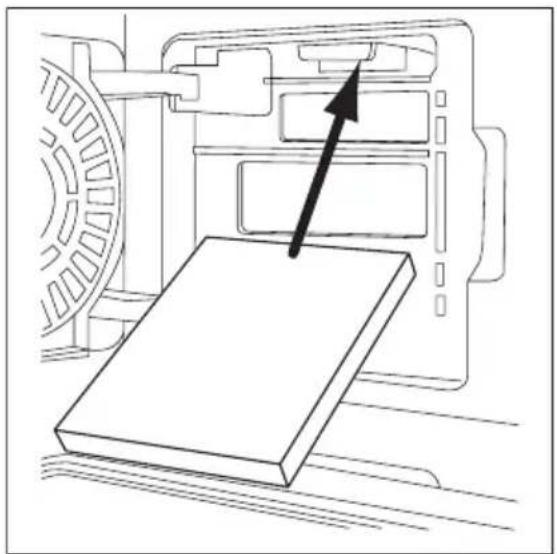

1. Työnnä suodatin ilmavivun läpän takana olevaan koloon.
2. Sulje ilmavivun läppä.

Käsittele suodatinta varovasti, jotta sen pinnasta ei irtoa palasia.

Tarkista, että ilmavivun läppä on suljettu, jotta suodatin toimii asianmukaisesti.

Vesijärjestelmän käyttöönotto.

Varmista, että vesiliitäntä on suoritettu oikein. Katso kohta "Vesiletkun liittäminen".

1. Avaa vesiliitännän hana.
2. Kytke jääkaappi päälle (jos se on jo päällä, sammuta ja kytke se uudelleen päälle).

Vesijärjestelmän pääventtiili avautuu ja pumppu alkaa täyttämään järjestelmää.

Vesisuodattimen asentaminen

Poista suodatin pakkauksesta.

1. Irrota vesiyksikön edessä olevat lisäva-rusteet ja avaa huoltokansi.
2. Aseta liina tai keittiöpyyhe vesisuodattimen alapuolelle.
3. Vedä kiertopatruunaa ulospäin pitäen kiinni sen alaosasta, kunnes veden kiertopatruuna tulee automaattisesti ulos.

1. Poista uusi vesisuodatin suojapakkauksesta ja aseta uusi suodatin tiukasti suodatinliitäntään.

2. Paina vesisuodatin takaisin alkuperäiseen asentoon.

3. Poista liina tai keittiöpyyhe ja varmista, että yli läikkynyt vesi on pyyhitty pois.

4. Sulje kansi ja asenna sisäosat takaisin paikoilleen.

5. Säilytä kiertopatruuna tulevia käyttöker- toja varten.

6. Avaa vedenannostelijan lukko. Katso kohta "Lapsilukon toiminnot". Valitse hiilihapoton vesi ja annostele noin 2 litraa vettä. Alussa voi tulla jonkin verran ilmaa.

1. Poista hiilihappopatruuna pakkauksesta ja ruuvaa sovitin hiilihappopatruunaan. Kiristä ainoastaan käsin.

1. Aseta sovittimella varustettu hiilihappopatruuna venttiilin alapuolelle ja varmistä, että vipujärjestelmän koukut tukevat sovittimen esiin työntyviä osia.

1. Käännä vipua ylöspäin jatkuvalla liikkeellä.
2. Avaa vesiannostelija, katso kohta "Vesiannostelijan toiminnot". Valitse hiiliha-pollinen vesi ja annostele 1,5 litraa vet-tä.
3. Järjestelmä on nyt valmis käytettäväksi. Parhaan mahdollisen tehon saamiseksi tuotteesta, tulee odottaa, että lämpötila saavuttaa asetetun arvon.

Oven kätisyyden vaihtaminen

Oven avaussuuntaa ei voida muuttaa.

Vesijohto kulkee saranan läpi vedenannostelijaan. Kysy lisätietoja jälleenmyyjältäsi.

ÄÄNET

Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

YMPÄRISTÖNSUOJELU

Tuotteeseen tai sen pakkaukseen merkitty symboli 📋osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen.

Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

FOR PERFEKTE RESULTATER
