KÄYTTÖOHJE RJKL3740X8 ROSENLEW

Uudessajääkaapissasisaattaaollatoimintoja,joita edellisessälaitteessasieiollut.

Tämälaiteeioletarkoitettufyysisesti,motorisesti taihenkisestirajoitteistentaikokemattomientai taitamattomienhenkilöiden(eikälasten)käyttöön, elleiheidänturvallisuudestaanvastuussaoleva henkilövalvojaopastaheitälaitteenkäytössä.

Tutustunäihinkaapinkäyttö-jahuolto-ohjeisiin huolellisesti.Säilytätämäohjekirjanen.Sitä tarvitaan,mikälihaluatmyöhemminmyydäkaapin taiantaajollekulle.

Käyttö

·Tämäkaappiontarkoitettukotitalouden tavanomaistenelintarvikkeidensäilytykseen tässäoppaassakerrotullatavalla.
·Jääkaappi-taipakastinosassaeitulesäilyttää räjähtäviäkaasujatainesteitä.Nämäsaattavat räjähtääjaaiheuttaahenkilö-ja materiaalivahinkoja.
- Kaapintakanajasisälläolevat jähdytysjärjestelmänosateivätsaaosuateräviin esineisiin.Mikälijäähdytysjärjestelmääntulee reikä,kaappivaurioituujasisälläolevat elintarvikkeetsaattavatpilaantua.
- Äläsäilytäpakastinosassahiilihapotettujajuomia taipulloja.Lasipullotsaattavatrikkoutua.
- Kaappionpainava. Kaapinreunattaiulkonevat osatvoivatollateräviä. Kaappiasiirrettäessäon toimittavavaroenjakäytettävääainahansikkaita.

Lapset

• Huolehdisiitä,etteivätpikkulapsetpääsekäsiksi laitteensäätimiintaikaapinsisäosiin.

VAROITUS!Pidäkalusteensisään

asennetunlaitteensyvennyksentaikalustekaapin ilmanvaihtoaukotvapaina.

VAROITUS!Äläyritänopeuttaasulatusta mekaanisillataimuillasellaisillavälineillä,joita valmistajaeioleneuvonutkäyttämään.
VAROITUS!Varovahingoittamasta jäähdytysputkistoa.
VAROITUS!Äläkäytäsähkölaitteita laitteenelintarvikkeidensäilytystiloissa,elleivätne olevalmistajansuosittelemaatyyppiä.

Vanhankaapinromuttaminen

Irrotapistotulppapistorasiastajakatkaiseliitosjohto kaapinpuoleisestapäästä. Varmista,ettäkaikkilukot jasalvatonirrotettuestääksesipikkulasten joutumisenkaapinsisälle. Varmintaonirrottaakoko ovi.

Varo,ettetvahingoitakaapinkylmäjärjestelmää. Kaapineristeetjakylmäjärjestelmäsaattavatsisältää aineita,jotkavahingoittavatotsonikerrosta.Tämän vuoksikaappionvietäväasianmukaiseen kierrätyskeskukseen.

HUOM!Uudessakaapissaeioleotsonikerrosta vahingoittaviaaineita.Lisäätietoalöydät käyttöohjeesta.

Symboli,jokaonmerkittytuotteeseentaisen pakkaukseen,osoittaa,ettätätätuotettaeisaa käsitellätalousjätteenä.Tuoteconsensijaanluovutettavasopivaansähkö-jaelektroniikkalaitteidenkierrätyksestähuolehtivaankeräyspistecseen. Tämäntuotteenasianmukaisenhävittämisen varmistamisellaautetaanestämäänsenmahdolliset ympäristöönjaterveyteenkohdistuvathaittavaikutukset,joitavoiaiheutuamuussatapauksessatämän tuotteenepäasianmukaisestajätekäsittelystä. Tarkempiatietojatämäntuotteenkierrättämisestä saatkuntasijäteasioitahoitavaltaviranomaiseltatai liikkeestä,jos ta tuote o n otettu.

SisällysluetteloFI

O

.Turvallisuus2

Vanhan kaapin romuttaminen 2

Sisällysluettelo 2

Jääkaapin kuvaus 3

Säätölaittcet 4

Ennenkaapinkäyttöönottoa ..... 4

Jääkaapinkäyttö 4

Kytke virta jääkaappiin ja säädä oikea lämpötila .. 4

Kylmä alue 4

Virran katkaisminen 5

Jääkaapin sisälämpötila 5

Lämpötilan mittaaminen 5

Kaapin sisätilat 5

Käytännönohjeita 6

Energiansäästövihjeitä 6

Ympäristönäkökohtia 6

Ympäristön säästämiseksi 6

Rosenlew8184143-01/7

Hoitojapuhdistus6.

Ilmanvaihtosäleikönirrotus6.

Puhdistus6.

Jääkaapinsulatus7.

Valaistus-lampunvaihto7.

Kunkaappionpoiskäytöstä7

Jos kaappi ei toimi tyydyttävästi ... 7

Tekniset tiedot 8

Asennus 8

Liitäntäjohto 8

Pakkauksen purkaminen 8

Kuljetustuet 9

Puhdistus ennen käyttöä 9

Asennus 9

Oven kätisyyden vaihto 10

Sähköliitäntä 10

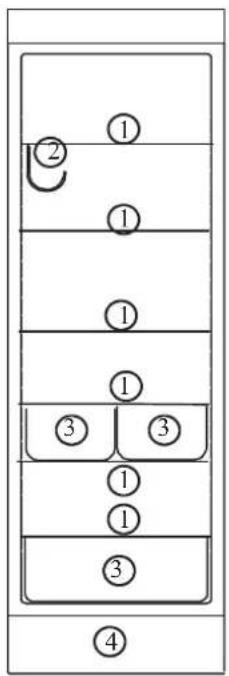

Jääkaapin kuvaus

FI


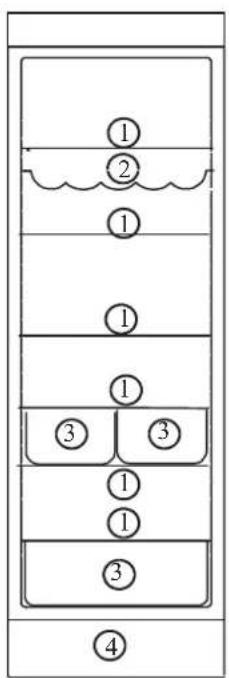

MalliRJKL37418

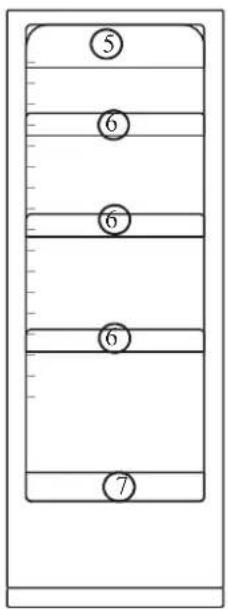

1. Lasihylly
2. Pullohylly
   3 Vihanneslaatikko
3. Ilmanvaihtosäleikkö
4. Voilokero
5. Ovihylly
6. Alahylly

1. Lasihylly
2. Pullohylly
   3 Vihanneslaatikko
3. Ilmanvaihtosäleikkö
4. Voilokero
5. Ovihylly
6. Alahylly

Säätölaitteet

A.Vihreämerkkivalo

Palaaainakunjääkaappiontoiminnassa.

B.Lämpötilanvalitsin

Käytetäänjääkaapinkäynnistykseenjahalutun lämpötilanasettamiseen.

EnnenkaapinkäyttöönottoaFI

Laitakaappipaikalleenjapuhdistasekappaleen "Asennus"mukaisesti.

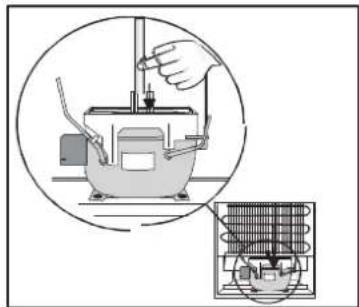

Varmista, ettäkaapintakanaolevasulavesiletku johtaahaihdutuskaukaloon.

Ennenpistolulpankytkemistäpistorasiaan jakaapinkäynnistämistäensimmäistä kertaankaapinannettavaseistäpaikoillaan noinneljätuntia.

Tässääjassajäähdytysjärjestelmänneste ehtiivakaantua.

Muussatapauksessakaapinkompressori saattaavaurioitua.

Kytkevirtajääkaappiinjasäädä oikealämpötila

Käännäsäädinhaluttuunasentoon.

1: Lämpötilanvalitsimenalinarvopitääkaapin sisälämpötilankorkeimpana.

6:Lämpötilanvalitsimenylinarvopitääkaapin sisälämpötilanalimpana.

0: Poispäältä.

Lämpötila-asetuksenmuutoksenjälkeenannakaapin ollakäynnissä24tuntia. Tässääjassakaapinsisäinen lämpötilaehtiivakiintua.

Kylmäalue

Parassäilyvyysruokatarvikkeillejotkatarvitsevat alemmanlampötilansaadankunnesijoitetaankylmä aluele.

Kylmäalueonmerkittyetiketissä.

Jottaruokatarvikkeetsäilyisivätparhaiten jääkaapissajavarsinkinkylmäalueella,tarkistaettä merkki"OK"näkyylämpötilanäytöllä.Jos"OK"ei näynäytölläonkeskimääräinenlämpötilaliian korkeakylmäalueella.

Asetaalhaisempilämpötila.

Huom: Kunkaappiontäytettytuoreilla ruokatarvikkeillataioveaaukaistaanusein(taion aukikauan)onnormaaliaettämerkki"OK"einäy näytöllä.Odotavähintään12tuntiajokaisen lämpötilanmuutoksenvälillä.

Jokaisenlämpötilanmuutoksenjälkeen, odotaettä lämpötilaehtiivakiintuaennenseuraavaa mahdollistamuutosta. Säädälämpötilaaaste kerrallaanjaodotavähintään 12tuntiaennen seuraavaalämpötilantarkennustajamahdollista muutosta

Virrankatkaisminen

Käännälämpötilanvalitsinasentoon"0". Irrotapistotulppapistorasiasta.

Jääkaapinsisälämpötila

Sopivajääkaappilämpötilaonnoin+5°C.Mikäli lämpötilanvalitsinonsäädettyliiankylmälle, saattavatvesipitoisetruokatarvikkeetalkaajäätyä, mikälineonsijoitettujääkaapinkylmimpiin paikkoihin.Jääkaapinkylmimmätjalämpimimmät paikatnäkyvätkuvasta.

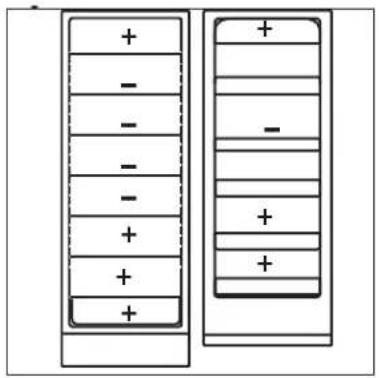

Liha-, kala-jamaitotuotteettuleesijoittaakaapinkylmimpäänosaan. (-)

Lämpötilanmittaaminen

Joslämpötilamitataantavallisellalämpömittarilla, tuleesesijoittaavesilasiinkeskellekaappia. Silloin sevastaaparhaitenruokatarvikkeidenlämpötilaa. Äläsijoitairrallistalämpömittariariippumaantai pitkälleenhyllylle.

Neuvoja:

·Asetteleruokatarvikkeeterilleentoisistaansiten, ettäkylmäilmapääseekiertämäänniiden ympärillä.
-Älälaitaruokatarvikkeitasuoraankiinnikaapin takaseinänjäähdytyslevyyn,sillänesaattavat jäätyä.
- Älämilloinkaanlaitaruokatarvikkeitakaappiin lämpimänä. Niidentuleeensinjäähtyä.
·Peitäkaikkielintarvikkeetasianmukaisesti, jotta mautjatuoksuteivätpääsesekoittumaan.

Kaapinsisätilat

Yksiovisissajääkaapeissavoidaanjakohyllypoistaa jääkaappitilavuudenlisäämiseksi.Jakohyllytulee sijoittaaainasulavesikanavanalle.

Hyllytjaovihyllytovatirrotettavissajaniiden paikkaavoidaanhelpostivaihtaa.

Joitakinhyllyjäonnostettavatakareunasta, jottane voidaanvetääulos.

Alempaaovihyllyäjavihanneslaatikonyläpuolella olevaalasilevyäeisaasiirtää.Niitätarvitaan,jotta ilmakaapinsisälläpääseekiertämäänkunnolla.

Pystyreunaisethyllyttuleeasettaasiten,ettäreuna tuleckaapintakaseinäävasten.Tämäestää ruokatarvikkeidenpääsynkosketuksiinkylmän jäähdytyslevynkanssa.

Vihanneslaatikossaonilmanvaihtoritiläilmankierron lisäämiseksijamahdollisenkostudentiivistymisen vähentämiseksi.

Energiansäästövihjeitä

·Kaapinsijoituspaikkaonvalittavahuolella.Katso kappale"Asennus".Oikeinsijoitettunalaite kuluttaavähemmänenergiaa.
·Vältäkaapinoventarpeetontaavaamista,älä myöskäänpidäsitäaukipitkiäaikoja.
·Tarkista,ettäkaapinovionkunnollakiinni.
·Sulatapakastetutruokatarvikkeetjääkaapissa; näidenkylmyysvähentääjääkaapin virrankulutusta.
- Imuroikaapintakanasijaitsevatkompressorija jäähdytysjärjestelmänoinkerranvuodessa.
·Annalämpimienelintarvikkeidenjäähtyäennen kuinlaitatnejääkaappiin.
•Varmista,ettäoventiivisteonehjäjapidäse ainapuhtaana.

Hoitojapuhdistus

Ilmanvaihtosäleikönirrotus

Ilmanvaihtosäleikkövoidaanirrottaaesim. puhdistustavarten.

Ilmanvaihtosäleikönirrotuksenyhteydessätulee ovenollauki.Napsautasäleikönyläreunaauki vetämälläsäleikköäsamanaikaisestiulos-ja alaspäin.Vedäsäleikkötämänjälkeensuoraanulos, jolloinseirtoaa.

Puhdistus

Puhdistakaappisäännöllisesti.

Kytkevirtapoiskaapistajairrotapistotulppa pistorasiasta.

Puhdistasisäpuoli

Puhdistajääkaapinsisälläolevasulavesikanava pumpulipuikkoataipiipunpuhdistintakäyttäen.

Mikälikanavaontukossa, voidaankäyttäämuovista verhosilmukkaailmanterävääpääta.

Poistairtonaisetosatjapesenekäsin.Pyyhikaappi ulkoajasisältäsekäoventiiviste.Käytäpehmeää liinaajahaaleaanveteenlisättyämietoa astianpesuainetta.Äläsuljeoveaennenkuinkaappi onsisältäkokonaankuiva.

Puhdistaulkopinta

Käytävettäjakäsitiskiainettaruostumattoman teräksenjaanti-finger-print-päällystettyjenpintojen puhdistukseen. Äläkäytähankaavia puhdistusaineita.

Irrotailmanvaihtosäleikkö(katsokappale "Ilmanvaihtosäleikönirrotus")jaimuroikaapinalla olevaalue.Siirräkaappietäämmälleseinästäja imuroisentakanaolevaalue,jäähdytysjärjestelmä sekäkompressori.

Ympäristönäkökohtia

·Kaapineristejalaitteen kylmäaineeivätvahingoitaotsonikerrosta.
·Pakkauksenkaikkiosatovatkierrätettäviä.
- Kaappionsuunniteltusiten,ettäseonhelppo purkaakierrätystävarten.

Ympäristönsäästämiseksi

•Viepakkaussekäkäytetytjääkaapitja pakastimetkierrätyslaitokseen.Kysylisätietoja paikkakuntasiviranomaisiltatailaitteen jälleenmyyjältä.
- Säilytäelintarvikkeetpurkeissa,astioissaja pakkauksissa,joitavoidaankäyttäämontakertaa.
·Käytäkaapinpuhdistukseenmietoa astianpesuainetta.
·Noudata"Energiansäästövihjeitä".

Kaappiasiirrettäessäonlattian naarmuttamisenvälttämiseksi suositeltavaanostaakaappia etureunasta.

Jääkaapinsulatus

Jääkaapinsulatustoimiautomaattisestiaina,kun kompressoripysähtyy.Huurteenmuodostumista voidaanehkäistä:

· laittamallakaappiinainoastaanjäähtyneitä elintarvikkeita

•välttämälläoventarpeetontaavaamistajasen pitämistääukiliiianpitkiäaikoja.

·älälaitaelintarvikkeitakiinnijäähdytyslevvyn.

Valaistus-lampunvaihto

Kaapinvalaistussyttyyautomaattisesti,kunkaapin oviavataan.Irrotapistokepistorasiastaennen lampunvaihtamista.

Puristajousikokoonjatyönnäsäleikköä samanaikaisestialaspäin.

Kunkaappionpoiskäytöstä

Kytkevirtapoiskaapistajairrotapistotulppa pistorasiasta.

Puhdistakaappikappaleen"Puhdistus"mukaisesti.

Jätäoviraolleen, sillämuutenkaappiinsaattaa muodostuaummehtunuthaju.

Mikälikaappipidetääntoiminnassa,pyydäjotakuta tarkistamaantilanne,jottaelintarvikkeeteivätpääse pilaantumaanesim.sähkökatkoksensattuessa.

JoskaappieitoimityydyttävästiFI

Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata seuraavaataulukkoa,niinvältytturhiltahuoltokäynneiltä.

OngelmaMahdollinensyy	/Toimenpideehdotus
Jääkaapissaonliianlämmintä.Asetakylmempilämpötila.	Sijoitaelintarvikkeetoikeinjääkaapissa.Katso kohdasta"Jääkaapinsisälämpötila".Laitaruokatarvikkeetniin,ettäkylmäilmapääsee kiertämäänniidenvälissä.Tarkista,ettäovionkunnollakiinnijaettätiivisteon ehjäjapuhdas.
Jääkaapissaonliiankylmä.Asetalämpöisempilämpötila.	Vihanneksetjaruokatarvikkeet,jotkajäätyvät helpostionehkäsijoitettu"liiankylmällehyllylle".Katsokohdasta"Jääkaapinsisälämpötila".
Jääkaapinsisälläolevaajäähdytyslevyäpitkin valuuvettä.	Seontäysinnormaalia.Automaattisensulatuksen aikanajäähdytyslevynpinnallaolevahuurresulaa.
Kompressorikäyjatkuvasti.Asetalämpöisempilämpötila.	Tarkista,ettäovionkunnollakiinnijaettätiivisteon ehjäjapuhdas.
Kaappieitoimilainkaan.Jäähdytysjavaloeivät toimi.Merkkivaloteivättoimi.	Kaappiineiolekytkettyvirtaa.Kaappiineitulevirtaa(kokeileliittämällä pistorasiaanjokinmuusähkölaite).Pistotulppaeiolekunnollapistorasiassa.Sulakeonrikki.
Lattialle valuu vettä.	Tarkista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon.Katsokohdasta"Ennenkaapinkäyttöönottoa".
Jääkaappiin valuu vettä.	Puhdista jääkaapin sulavesikouru ja tyhjennysreikä vanupuikollataipiipunpuhdistajalla.Tarkista,etteiruokatarvikkeitaolesijoitettusiten, ettäneestävätvedenvalumisensulavesikouruun.
Kaapin äänitaso on liian korkea.	Jäähdytysjärjestelmässä muodostuu jonkunverran ääntä.Sykkivääänisyntyy,kunkaappionkäynnissä jakylmäainckiertääjäähdytysjärjestelmässä.Kun kompressorikäynnistyyjapysähtyysaattaa termostaatistakuuluanapsahduksia.Josäänitasokoetaanhäiritseväksi:Taivutavarovastiputkisilmukoitakaapintakananiin ettäneeivätkosketatoisiaan.Asetamahdollisestipudonneetvaimentimet(kaapin japutkistonvälissä)takaisinpaikoilleen.Noudatatarkoinkappaleen"Asennus"ohjeita.

Josvikaeijohduedellämainituistasyistä,otayhteyshuoltoliikkeeseen.

Teknisettiedot

FI

MalliRJKL37418/RJKL	37428/RJKL3740X8
Nettotilavuus361l
Leveys595mm
Korkeus1850mm
Syvyys623mm
Energiankulutus179kWh/vuosi
EnergialuokkaA
Nimellisteho70W

Asennus

FI

Liitäntäjohto

Äläpoistapistokettapistorasiastaliitäntä- johdostavetämällä,erityisestisilloin,kunlaitetta vedetäänpoiskalusteesta.

• Vahingoittunut johto voi aiheuttaa oikosulun, tulipalonja/taisähköiskun
• Jostuotteenliitäntäjohtovahingoittuu,johdonsaa vaihtaavainasennusoikeudetomaavahuoltoliiketai henkilö,henkilövahingonvälttämiseksi.

Pakkauksen purkaminen

Tarkista, että kaappionvirheetönja vahingoittumaton. Kuljetusvaurioistaonvälittömästi ilmoitettavakaapinjälleenmyyyjälle. Viepakkaus kierrätyspisteeseen. Pyydälisätietojapaikkakuntasi vastaavaltaviranomaiseltatailaitteen jälleenmyyyjältä.

Äläannalastenleikkiäpakkauksella. Muovikelmusaattaaaiheuttaa tukehtumisvaaran.

Kuljetustuet

Irrotateipitjakuljetustuet:

·ovensivuilta

·hyllyistä

Poistalasihyllynkuljetustukivetämälläkuljetustukia ensineteenpäinjasenjälkeenhyllyjäka kuljetustukiacteenpäinniinpitkälle,ettäscpysähtyy hyllynnystyröihin.Tartuhyllyntakareunaanjavedä hyllykuljetustukineeneteenpäinkunneshyllyävoi kallistaajakuljetustukipoistaa.Eräiden kaappimallienallaonvaimennustyyny.Äläpoista sitä.

Puhdistusennenkäyttöä

Puhdistakaapinsisäosatkäyttäenhaaleaavettä, mietoaastianpesuainettajapehmeääpyyhettä.

Asennus

HUOM! Kaappiapaikalleenasennettaessa, suojaa lattianaarmuttamisenvälttämiseksi.

Varmista,ettälaitteentakaosassaolevapistoke ja/tailiitäntäjohtoeivätolepuristuksissatai vahingoittuneet.

·vahingoittunutpistokeja/tailiitäntäjohtovoivat ylikuumetajaaiheuttaapalovaaran

Äläasetapainaviatavaroitataiitselaitetta liitäntäjohdonpälle.

·oikosuluntaitulipalonvaara.

Jospistorasiaonviallinen,älätyönnäpistoketta pistorasiaan.

·sähköiskuntaitulipalonvaara.

Jottalaitetoimisikunnolla, varmistaettä:

- kaappisijoitetaankuivaanjaviileäänpaikkaanja etteisiihenpääsekohdistumaansuoraa auringonvaloa.

- kaappitulecetäällelämmönlähteistä,kutenesim. liesitaiastianpesukone.

- kaappionsijoitettusuoraanjakaiikkienneljän kulmansavarassa. Kaappieisaanojataseinään. Säädäjalkojenkorkeustarpeenmukaan toimitukseenkuuluvallasäätöavaimella.

- ilmapääseekiertämäänvapaastikaapinympärillä

- kaapinallajatakanaolevatilmakanavat eivätpeity.

- kaappisijoitetaanpaikkaanjonkaympäristön lämpötilavastaailmastoluokkaa*,jotavartenlaite onsuunniteltu

*katsoarvokilvestäkaapinsisällä.

Allaolevastataulukostailmeneemikäympäristön lämpötilakuuluumihinkinilmastoluokkaan.

Ilmastoluokka	ympäristönlämpötiloille
SN	+10°C-+32°C
N	+16°C-+32°C
ST	+10°C-+38°C
T	+10°C-+43°C

Varmista, että kaapintakanaolevasulavesiletku johtaahaihdutuskaukaloon.

Mikälikaappisijoitetaannurkkaansiten,ettäoven saranapuolionseinäänpäin,tuleeseinänjakaapin väliinjäädävähintään10mmrako.Näinoviaukeaa riittävästi,jottahyllytsaadaanvedettyäulos.

Pistotulppatuleeollasaavutettavissasenjälkeenkun kaappionpaikallaan.

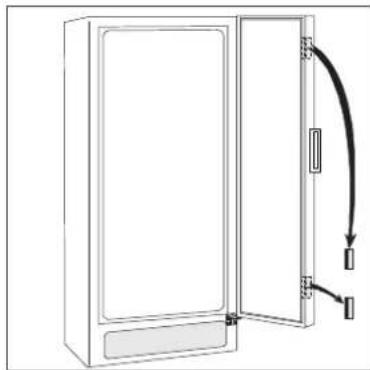

Ovenkätisyydenvaihto

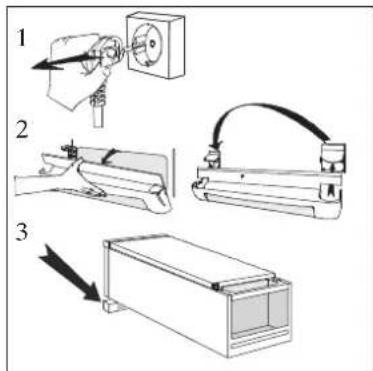

1. Suljekaappijairrotapistotulppapistorasiasta.

2. Irrotailmanvaihtosäleikkö. Säleikössäon irrotettavaosa. Irrotase, asennavastakkaiselle puolelle.

3. Kaappiakyljelleenlaskettaessaonsuositeltavaa laittaasenallepehmeätuki, jokapitääsenirti lattiasta. Näinmenetellenkaapistasaaparemman otteenjasennostaminentakaisinpystyynon helpompaa.

4.Kaapinalaosa:

a.Avaasarananruuvit.

b.Irrotaovensulkijasaranastajalaitasaranatappi vastakkaisellepuolelle.Asennavaraosapussin mukanatoimitettuovensuljinpaikalleen.

c.Siirräpoljinvastakkaisellepuolelle.

5.Ovenalaosa:

a.Irrotaovensuljin.

b.Siirräpolkimenkannatinvastakkaisellepuolelle.

c.Asennavaraosapussinmukanatoimitettu ovensuljinpaikoilleen.

Nostaovipoispaikaltaan.

6.Kaapinyläosa:

Laitasaranatappivastakkaisellepuolelle.

Laitaovitakaisinpaikalleen.Ruuvaasaranakiinni.

Kiinnitäilmanvaihtosäleikkötakaisinpaikalleen.

1. Vaihdakahvatoisellepuolelle.

Irrotaruuvit. Painavarovastimuovitulpat vastakkaisellapuolellasisääntuurnalla.

Vedäkahvaaensinsivusuuntaansittenitscesipäin. Irrotakahva,käännäsitäpuolikierrostajakiinnitäse vastakkaisellepuolelle.Painamukanaolevat muovitulpatreikiin,joihinvedinolikiinnitetty aikaisemmin.

Nostakaappitakaisinpystyasentoon.Varmistaettä seseisoosuorassa.Katsokappale"Asennus".

Sähköliitäntä

Kytkekaappimaadoitettuunpistorasiaan.

Jännite:230V.

Sulake:10A.

Katsotiedotlaitteenarvokilvestä.Kilpisijaitsee kaapinsisällävasemmallapuolella.
