KÄYTTÖOHJE HKLI510KI Helkama

FI Vapaasti seisova liesi / Käyttöopas

Kiitos, että valitsit tämän suomalaisen perheyrityksen tuotteen.

Tämä ohjekirja sisältää käyttö-, huolto- ja takuuohjeet.

Ennen kuin käytät konetta ensimmäistä kertaa, lue huolellisesti läpi tämä ohjekirja ja sen lopussa olevat takuuehdot.

Tämä ohjekirja sisältää tärkeitä lieden turvallisuuteen, käyttöön ja huoltoon liittyviä ohjeita, joita noudattamalla vältät mahdolliset loukkaantumiset ja vältät laitteen vaurioitumisen.

Pidä laitteen ostokuitti tallessa, sillä takuun voimassaolo saattaa edellyttää ostokuittia, josta käy ilmi laitteen ostopäivämäärä ja -paikka sekä laitteen tyyppi ja malli.

Kuva Tyyppi Merkitys
	VAROITUS Vakavan vamman tai kuoleman vaara
	SÄHKÖISKUN VAARA Korkean jännitteen vaara
	TULIPALO Varoitus: tulipa on vaara / herkästi syttyviä materiaaleja
	HUOMIO Henkilö- tai omaisuusvahinkojen vaara
	TÄRKEÄÄ / HUOMAUTUS Laitteen oikea käyttö

SISÄLTÖ

1.TURVAOHJEET....4
1.1 Yleiset turvaohjeet....4
1.2 Asennusta koskevat varoitukset 7
1.3 Käytön aikana....8
1.4 Puhdistuksen ja huollon aikana....9
2.ASENNUS JA KÄYTÖN VALMISTELU 11
2.1 Ohjeet asentajalle....11
2.2 Sähkökytkentä ja turvallisuus 12
2.3 Kaatumisen estosarja....13
2.4 Jalkojen säätäminen.... 13
3.TUOTTEEN OMINAISUUDET 14
4.TUOTTEEN KÄYTTÖ....15
4.1 Lieden ohjaimet 15
4.2 Uunin ohjaimet.... 17
4.3 Kypsennystaulukko.... 19

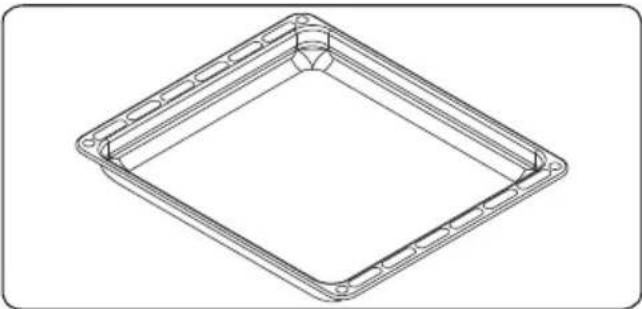

4.4 Lisävarusteet 19
5.PUHDISTUS JA HUOLTO 20
5.1 Puhdistus....20
5.2 Huolto 23
6.VIANETSINTÄ JA KULJETUS.... 24
6.1 Vianetsintä....24
6.2 Kuljetus.... 25
7.TEKNISET TIEDOT 26
7.1 Energian kulutusta koskevat tiedot....26

1. TURVAOHJEET

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä niitä sellaisessa paikassa, josta löydät ne helposti aina tarvittaessa.
• Tämä opas on laadittu useita malleja varten, joten sinun laitteessasi ei välttämättä ole kaikkia siinä mainittuja ominaisuuksia. Tästä syystä opasta lukiessa tulee kiinnittää erityistä huomiota kunkin ohjeen yhteydessä esitettäviin kuviiin.

1.1 YLEISET TURVAOHJEET

- Tätä laitetta saavat käyttää 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai mentaaliset kyvyt tai joilta puuttuu tarvittava kokemus tieto, jos he toimivat valvonnan alaisena tai heidät on perehdytetty laitteen turvalliseen käyttöön ja he ymmärtävät sen käytöstä mahdollisesti aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

⚠️VAROITUS: Tämä laite ja sen ulkopinnat ja osat kuumenevat käytön aikana. Huolehdi, ettet vahingossa koske laitteen keittoalueita. Pidä alle 8-vuotiaat lapset poissa laitteen läheltä, jollet valvo heidän toimiaan koko ajan.

⚠️! VAROITUS: Öljyn tai rasvan valvomaton kuumentaminen liedellä voi olla vaarallista ja aiheuttaa tulipalon. Älä KOSKAAN yritä sammuttaa tällaista tulipaloa vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit kannella tai sammutuspeitteellä.

⚠️HUOMIO: Ruoan valmistusta tulee valvoa. Lyhytaikaista ruoan valmistusta on valvottava jatkuvasti.

⚠️! VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason päällä.
⚠️! VARIOITUS: Jos keittotason pinnassa on halkeama, sammuta laite välittömästi sähköiskun välttämiseksi.

• Induktioliedet: metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei tule asettaa induktiolieden keittotasolle, koska ne voivat kuumentua.
• Induktioliedet: kun lopetat laitteen käytön, sammuta keittoalueet laitteen ohjainnupeilla. Älä luota keittoastian tunnistimeen.
• Jos laitteessa on keittotason suojus, puhdista kaikki keittotasolle läikkyneet ruoka-aineet ja nesteet ja anna keittotason jäähtyä ennen suojuksen sulkemista.
• Älä käytä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

!VAROITUS: Jotta laite ei kaatuisi, sinun on asennettava laitteen mukana toimitettava kaatumisen estosarja. (Tarkemmat ohjeet löydät kaatumisen estosarjan ohjeista).

• Laite kuumenee käytön aikana. Huolehdi, ettet vahingossa koske uunin sisäosiin uunin ollessa kuuma.
• Laitteen kahvat voivat kuumentua hieman käytön aloittamisen jälkeen.
• Älä puhdista uunin sisäpintoja karkeilla ja/tai hankaavilla puhdistusaineilla tai -välineillä. Ne voivat

naarmuttaa pintoja, mistä voi seurata lasioven hajoaminen ja/tai pintojen vahingoittuminen.

- Älä puhdista laitetta höyrypuhdistimella.

⚠️! VAROITUS: Sähköiskun välttämiseksi varmista, että laite on kytketty pois päältä ennen kuin vaihdat siihen kuuluvia lamppuja.

⚠️HUOMIO: Kosketettavissa olevat osat voivat kuumentua keittämisen tai paistamisen aikana. Pidä pienet lapset etäällä laitteesta, kun sitä käytetään.

• Tämä laite on valmistettu kaikkien paikallisten ja kansainvälisten turvallisuusmääräyksien ja niihin perustuvien standardien mukaisella tavalla.
• Laitetta saa huoltaa ja korjata vain valtuutettu sähköasentaja. Muiden kuin valtuutettujen sähköasentajien suorittamat asennus- ja korjaustyöt voivat aiheuttaa vaaratilanteita. Älä muuta laitteen teknisiä ominaisuuksia millään tavalla. Väärät keittotason suojat voivat aiheuttaa onnettomuuksia.
• Ennen kytkentöjen suorittamista varmista, että asennuspaikan yhteydet (kaasun soveltuvuus ja paine tai sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen kanssa. Kytkettäviä yhteyksiä koskevat tekniset tiedot löydät laitteen etiketistä.

⚠️HUOMIO: Tämä laite on suunniteltu ainoastaan ruoanlaittoon. Se on tarkoitettu yksinomaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Laitetta ei saa käyttää mihinkään muihin tarkoituksiin, kuten kaupallisiin tarkoituksiin tai huoneen lämmittämiseen.

• Älä käytä uunin luukun kahvoja laitteen nostamiseen tai siirtämiseen.
• Käyttäjien turvallisuus on varmistettu kaikin mahdollisin keinoin. Koska lasiosat voivat hajota, ne on puhdistettava varoen. Älä anna keittoastioiden

tai muiden esineiden pudota lasipinnalle tai iskeytyä sitä vasten.

• Varmista, ettei virtajohto vaurioidu tai takerru kiinni asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava uuteen valmistajan, valtuutetun huoltoliikkeen tai koulutetun sähköasentajan toimesta.
• Älä anna lasten kiivetä uunin luukun päälle tai istua sen päällä sen ollessa auki.
• Pidä lapset ja eläimet poissa laitteen luota.
• Kun induktioliesi on käytössä, pidä magneettikentille herkät esineet (esim. luotto- ja pankkikortit, rannekellot ja muut vastaavat esineet) poissa sen luota. Jos sinulla on sydämentahdistin, suosittelemme, että keskustelet induktiolieden käytöstä sydänlääkärisi kanssa ennen käytön aloittamista.

1.2 ASENNUSTA KOSKEVAT VAROITUKSET

• Älä käytä laitetta ennen kuin asennus on suoritettu loppuun.
• Laitteen saa asentaa vain valtuutettu sähköasentaja. Laitteen valmistaja ei ole vastuussa mistään epäpätevien henkilöiden suorittamasta virheellisestä sijoittamisesta tai asennuksesta johtuvista vahingoista.
• Kun purat laitteen pakkauksesta, varmista, ettei se ole vahingoittunut kuljetuksen aikana. Jos huomaat vikoja tai vaurioita, älä käytä laitetta vaan ota heti yhteys valtuutettuun huoltoliikkeeseen. Pakkausmateriaalit (nailon, niitit, Styrofoam jne.) voivat olla vahingollisia lapsille, ja ne tulee kerätä ja hävittää välittömästi.
• Suojaa laitteesi haitallisilta sääolosuhteilta. Suojaa

laite auringonpaisteelta, sateelta, lumisateelta, pölyltä ja liialliselta kosteudelta.

• Laitteen vieressä sijaitsevien materiaalien (esim. kaapit) on kestettävä vähintään 100 °C:n lämpötilaa.
• Ylikuumenemisvaaran vuoksi laitetta ei saa asentaa oven taakse / ovella suljettavaan kaappiin.

1.3 KÄYTÖN AIKANA

• Kun kytket uunin päälle ensimmäistä kertaa, saatat huomata oudon hajun. Tämä on täysin normaalia. Haju johtuu uunivastusten eristysmateriaaleista.
  Ennen kuin kypsennät ruokaa uunissa ensimmäistä kertaa, suosittelemme, että kuumennat sitä tyhjänä täydellä teholla luukku avattuna 45 minuutin ajan.
  Varmista, että uunia ympäröivässä tilassa on riittävä ilmanvaihto.

- Ole varovainen, kun avaa uunin luukkua käytön aikana tai sen jälkeen. Uunista ulos pääsevä höyry voi aiheuttaa palovammoja.

- Älä aseta syttyviä tai paloherkkiä materiaaleja laitteen lähelle sen ollessa käytössä.

- Käytä aina uunikintaita/patalappuja, kun asetat keittoastioita tai ruokaa uuniin tai otat niitä uunista pois.

- Uunia ei saa missään olosuhteissa vuorata alumiinifoliolla, sillä seurauksena voi olla ylikuumeneminen.

- Älä aseta astioita tai uunipeltejä suoraan uunin pohjan päälle kypsennyksen aikana. Pohja kuumenee erittäin voimakkaasti ja tuote voi vaurioitua.

Älä poistu laitteen luota, jos paistat tai keität nestemäistä tai kiinteää öljyä tai rasvaa. Lämpötilan ollessa erittäin kuuma, öljy tai rasva voi syttyä

palamaan. Älä koskaan yritä sammuttaa palavaa öljyä vedellä, vaan kytke laite pois päältä ja peitä sitten palavan öljyn sisältävä keittoastia kannella tai sammutuspeitteellä

• Aseta keittoastia aina suoraan keittoalueen keskelle, ja käännä sen varsi tai kahvat turvalliseen asentoon, jotta et osu tai tartu niihin vahingossa.
• Jos et aio käyttää laitetta pitkään aikaan, käännä laitteen virtakytkin pois päältä. Sulje kaasuventtiili aina, kun kaasua käyttävä laite ei ole käytössä.
• Varmista, että laitteen ohjausnupit ovat aina "0" (stop) -asennossa, kun laitetta ei käytetä.
• Kun vedät uunipeltejä ulos, ne kallistuvat alaspäin. Varo kaatamasta kuumia ruokia lattialle, kun otat niitä uunista.
• Älä laske mitään uunin luukun päälle sen ollessa auki. Luukun päälle tuleva paino voi vahingoittaa luukkua tai saattaa laitteen epätasapainoon.
• Älä aseta raskaita tai tulenarkoja tuotteita (esim. nailonista valmistetut tuotteet, muovi- tai paperipussit, kankaat, tms.) laitteessa olevaan säilytyslaatikkoon. Laatikossa ei tule säilyttää myöskään mitään muoviosilla (esim. kahvat) varustettuja keittovälineitä.

⚠️HUOMIO: Säilytystilan sisäpinnat saattavat kuumentua laitteen ollessa käytössä. Varo koskemasta kuumaan sisäpintaan.

- Älä jätä pyyhkeitä, tiskirättejä tai vaatteita roikkumaan laitteen kahvoista tai sen muista osista.

1.4 PUHDISTUKSEN JA HUOLLON AIKANA

• Varmista, että laite on kytketty pois päältä ennen kuin aloitat puhdistus- tai huoltotoimenpiteitä.
• Älä irrota ohjausnuppeja, kun puhdistat laitteen

ohjauspaneelia.

- Jotta laitteesi toimisi tehokkaalla ja turvallisella tavalla, suosittelemme, että vaihdat siihen vain alkuperäisiä varaosia. Jos tarvitset varaosia tai neuvoja, ota yhteys valtuutettuun huoltoliikkeeseen.

EU-vaatimustenmukaisuusvakuutus

CE Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

Tämä laite on suunniteltu ainoastaan kotona tapahtuvaan ruoanlaittoon. Kaikki muu käyttö (esimerkiksi laitteen käyttö huonetilan lämmittämiseen) on vaarallista ja kiellettyä.

Laitteen käyttöohjeet on laadittu useaa eri laitemallia varten. Saatat huomata käyttöohjeita, jotka eivät ole yhteensopivia sinun mallisi ominaisuuksien kanssa.

Laitteen hävittäminen

Tämä laitteeseen tai sen pakkaukseen kiinnitetty merkki ilmoittaa, että laitetta ei tule hävittää tavanomaisen kotitalousjätteen mukana. Sen sijaan tuote tulee toimittaa asianmukaiseen sähkölaitteiden ja -jätteen keräyspisteseen. Kun huolehdit, että tuote hävitetään vaatimusten mukaisella tavalla, estät siitä väärän käsittelyn seurauksena ympäristöön ja/tai ihmisten terveyteen kohdistuvia haittoja. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikalliseen viranomaiseen, jätteidesi hävittämisestä vastaavaan palveluntarjoajaan tai liikkeeseen, josta tuote on ostettu.

2. ASENNUS JA KÄYTÖN VALMISTELU

VAROITUS: Laitteen saa asentaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja. Asennus on suoritettava tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

• Väärin suoritettu asennus voi aiheuttaa haittoja ja vahinkoja. Laitteen valmistaja ei ole millään tavoin vastuussa tällaisista haitoista ja vahingoista, eivätkä ne kuulu tuotetakuun piiriin.
• Ennen kuin aloitat asennuksen, varmista, että asennuspaikan yhteydet (sähkövirran jännite ja taajuus ja/ tai kaasuyhteys ja kaasun paine) ovat yhteensopivat laitteen kanssa. Laitteeseen kytkettävien yhteyksien tekniset tiedot löydät tuotteen etiketistä.

- Asennus on suoritettava kaikkien asennuspaikassa voimassa olevien lakien, asetusten ja määräysten mukaisella tavalla (turvallisuusmääräykset, kierrätystä koskevat määräykset jne.).

- Jos tuotteessa on irrotettavia hyllyohjaimia (ritilöitä) ja käyttöohje sisältää sellaisia reseptejä kuten jogurtin valmistus, ritilät on poistettava ja uunia on käytettävä annetussa kypsennystilassa. Ritilöiden irrottaminen on selostettu kohdassa PUHDISTUS JA HUOLTO.

2.1 OHJEET ASENTAJALLE

Yleiset ohjeet

• Kun olet poistanut laitteen ja sen mukana toimitettavat lisävarusteet tuotepakkauksesta, varmista, ettei laite ole vahingoittunut. Jos epäilet, että laite on vahingoittunut, älä ota sitä käyttöön, vaan ota välittömästi yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.
• Varmista, ettei laitteen asennuspaikan lähellä ole mitään syttyviä materiaaleja, kuten verhoja, öljyä, kangasta tai muita paloherkkiä materiaaleja.
• Laitteen vieressä sijaitsevien kalusteiden ja pöytätasojen on kestettävä yli 100 °C:n lämpötiloja.
• Laitetta ei tule asentaa tiskikoneen,

jääkaapin, pakastimen, pyykkikoneen tai kuivausrummun päälle.

- Laite voidaan asentaa kalusteiden viereen vain mikäli niiden korkeus ei ylitä laitteenkeittotason korkeutta.

Lieden asentaminen

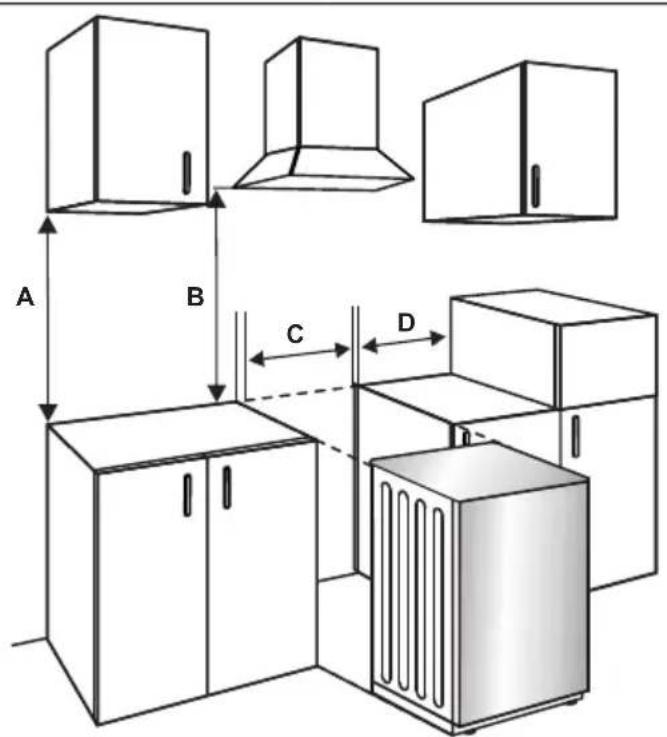

• Jos lieden vieressä on sitä korkeampia kalusteita, riittävän ilmanvaihdon varmistamiseksi kalusteiden ja laitteen väliin on jäätävä vähintään 10 cm:n rako.
• Jos laitteen yläpuolelle asennetaan liesituuletin/-kupu tai kaappi, sen ja keittotason väliin tulee jättää riittävä turvaväli. Pienimmät sallitut turvavälit on esitetty alla.

A (mm) 420
B (mm) Liesituuletin/-kupu tai kaappi	650/700
C (mm) Tuotteen leveys
D (mm) 50

2.2 SÄHKÖKYTKENTÄ JA TURVALLISUUS

VAROITUS: Laitteen sähkökytkentä on toteutettava valtuutetun huoltohenkilön tai pätevän sähköasentajan toimesta tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

VAROITUS: LAITE ON MAADOITETTAVA.

• Ennen laitteen kytkemistä sähkönsyöttöön on tarkastettava, että laitteen nimellisjännite (painettu laitteen tunnistekilpeen) vastaa käytettävän sähköverkon jännitettä ja että sähköverkon johdotus on riittävän tehokas laitteen nimellistehoa varten (merkintä laitteen tunnistekilvessä).
• Varmista, että asentamisen aikana käytetään eristettyjä johtoja. Virheellinen kytkentä voi vaurioittaa laitetta. Jos sähköjohto on vaurioitunut ja se täytyy vaihtaa, sen saa tehdä vain valtuutettu henkilö.
• Älä käytä sovittimia, monipistorasioita tai jatkojohtoja.
• Sähköjohto on pidettävä etäällä laitteen kuumista osista, ja sitä ei saa taivuttaa eikä puristaa. Muutoin johto voi vaurioitua ja aiheuttaa oikosulun.
• Jos laitetta ei kytketä sähköverkkoon pistokkeella, on käytettävä vikavirtasuojaa (jonka kontaktiväli on

vähintään 3 mm), jotta turvamääräykset täyttyvät.

• Laitteeseen soveltuva syöttöjännite on 220-240 V\~.380-415 3N\~. Jos käyttöpaikassa on jokin muu syöttöjännite, ota yhteys valtuutettuun huoltohenkilöön tai pätevään sähköasentajaan.
• Sähköjohdon (H05VV-F) on oltava riittävän pitkä laitteeseen kytkemistä varten.
• Sulakkeella varustetun kytkimen täytyy olla helposti käytettävissä, kun laite on asennettu.
• Varmista, että kaikki kytkennät on kiristetty tiukasti.
• Kiinnitä sähköjohto vedonpoistimeen ja sulje kansi.

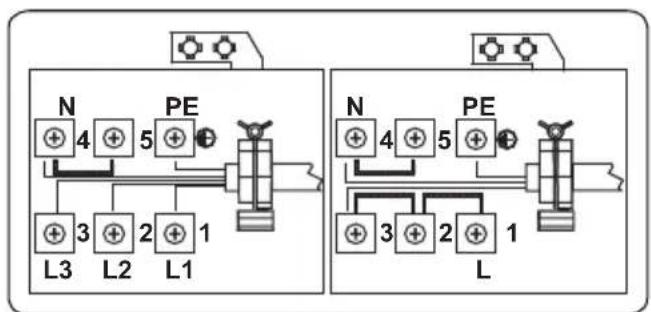

• Liitäntäkotelon kytkentä sijaitsee liitäntäkotelon päällä.

2.3 KAATUMISEN ESTOSARJA

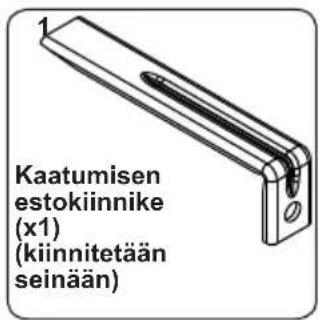

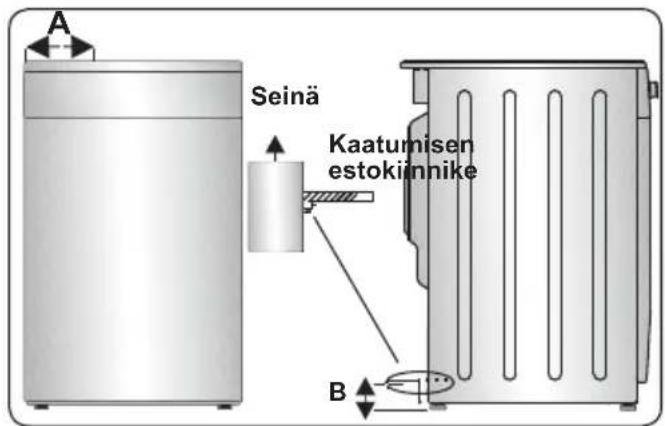

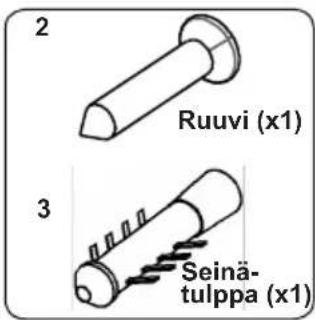

Pussi sisältää kaatumisen estosarjan. Kiinnitä kaatumisen estokiinnike (1) löysästi seinään ruuvilla (2) ja seinätulpalla (3). Suorita sen jälkeen kuvassa ja alla olevassa taulukossa esitetyt asennustoimenpiteet. Säädä kaatumisen estokiinnikettä siten, että se osuu lieden takana olevaan paikkaansa, ja kiristä sen jälkeen kiinnikkeen ruuvi. Varmista, että kaatumisen estokiinnike on lieden takana olevassa paikassaan työntämällä laitetta eteenpäin seinää kohti.

Tuotteen mitat(leveys X syvyys X korkeus)(cm)	A (mm) B (mm)
50 x 60 x 90 247,5 112
50 x 60 x 85 247,5 64

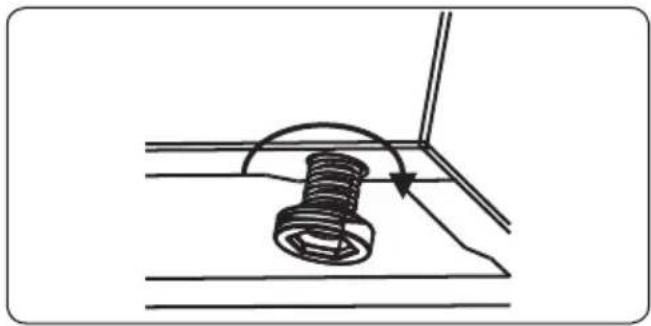

2.4 JALKOJEN SÄÄTÄMINEN

Laite on varustettu neljällä säädettävällä jalalla. Käyttöturvallisuuden varmistamiseksi on tärkeää, että laite on tasapainossa ja seisoo tukevasti. Ennen kuin aloitat ruoan valmistamisen, varmista, että laite on suorassa. Voit nostaa laitetta ylemmäs pyörittämällä jalkoja vastapäivään. Voit laskea laitetta alemmas pyörittämällä jalkoja myötäpäivään.

Jalkoja säätämällä laitteen korkeutta voidaan nostaa yhteensä 30 mm. Laite on raskas. Laitteen siirtämiseen tulisi aina varata vähintään kaksi henkilöä. Älä koskaan siirrä laitetta vetämällä tai työntämällä.

Tärkeää: Mallikohtaisissa ominaisuuksissa on eroja, ja hankkimasi tuote ei välttämättä näytä samalta kuin alla olevissa kuvissa oleva tuote.

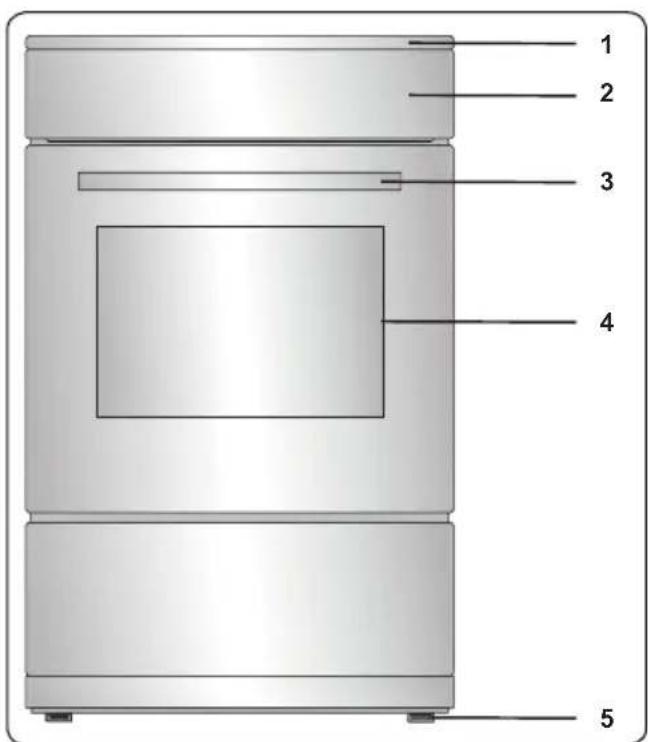

Osat

1. Keittotaso
2. Ohjauspaneeli
3. Uunin luukun kahva
4. Uunin luukku
5. Säädettävät jalat

Ohjauspaneeli

1. Uunin toimintonuppi
2. Uunin lämpötilanuppi
3. Keittotason ohjausnuppi

Kutakin induktioaluetta ohjataan nupilla, jonka voi kääntää 9 eri asentoon.

Induktioaluetta ohjataan kääntämällä ohjainnuppi haluttua asetusta vastaavaan asentoon. Kunkin ohjainnupin vieressä on symboli, josta näet sillä ohjattavan keittoalueen.

Seuraavassa taulukossa esitetyt tiedot on tarkoitettu ainoastaan käyttöohjeiksi.

Asetukset Käyttötarkoitus

0 Alue on poissa päältä

1–3 Hyvin hidas lämmitys

4–5 Hidas haudutus tai lämmitys

6–7 Uudelleenlämmitys tai nopea haudutus

8 Keittäminen, paistaminen, käristäminen

9 Maksimilämpötila

P Lisätehotoiminto

Keittoastiat

- Käytä paksuja, tasaisia, sileäpohjaisia, hyvälaatuisia, teräksestä, emaloidusta teräksestä, valuraudasta tai ruostumattomasta teräksestä valmistettuja, astioita. Astioiden laadulla ja rakenteella on suora vaikutus kypsennystulokseen.

- Älä käytä kovera- tai kuperapohjaisia astioita. Alumiinista ja ruostumattomasta teräksestä valmistetut astiat, joissa ei ole ferromagneettista pohjaa sekä lasi-, kupari-, keramiikka- ja posliiniastiat eivät sovi induktioliedelle.

- Tarkista, sopiiko astia induktioliedelle pitämällä magneettia astian pohjassa. Jos magneetti tarttuu, astia on yleensä sopiva, tai voit laittaa hieman vettä astiaan levylle, joka on säädetty suurimmalle teholle. Veden täytyy

kuumeta muutamassa sekunnissa.

• Joitakin pannuja/kattiloita käyttäessäsi saatat kuulla erilaisia ääniä. Ne johtuvat pannun/kattilan rakenteesta, eivätkä ne vaikuta lieden toimintaan tai turvallisuuteen.
• Parhaan kypsennystuloksen saavuttamiseksi pannu/kattila on sijoitettava levyn keskelle.
• symboli vilkkuu levynäytössä, jos levyn teho on valittu ja sille on asetettu epäsopiva pannu/kattila tai pannua/ kattilaa ei ole asetettu lainkaan. Levy sammu automaattisesti 2 minuutin kuluttua.
• Jos sopiva pannu/kattila on asetettu levylle, symboli katoaa ja kypsennys jatkuu valitulla teholla.
• Jotta energia siirtyisi parhaalla mahdollisella tavalla, astian pohjan halkaisijan pitäisi vastata levyn halkaisijaa.
• Astian vähimmäishalkaisijan on oltava D 120 mm 160 mm kokoisille levyille, D 140 mm 210 mm kokoisille levyille ja D 160 mm 290 mm kokoisille levyille.

Pyöreä kattilan pohja

Pienipohjainen kattila
Epätasainen kattilan pohja

Laitetta käytetään siinä olevilla painikkeilla, ja se vahvistaa valitun toiminnon asianmukaisessa näytössä ja äänimerkein.

Kosketusohjausyksikkö

1- Ajastimen vähennys
2- Ajastinnäyttö
3- Ajastimen alueen ilmaisin
4- Ajastimen valitsin
5- Ajastimen lisäys

Käytä induktiolieden keittotasoilla niille sopivia keittoastioita.

Kun virta on kytketty päälle, liesi on valmiustilassa ja valmis käytettäväksi.

Liettä ohjataan tehotason säätönupeilla ja ajastimen kosketuspainikkeilla. Aina, kun painat jotakin painiketta, laitteesta kuuluu summeria muistuttava vahvistusääni.

Keittoalueiden kytkeminen päälle

Aseta haluamasi keittotason tehoasetus välille 0–9. Keittotaso on nyt valmis käytettäväksi. Jos haluat keittää tai paistaa jotakin nopeasti, kytke aluksi lisätehotoiminto päälle pitämällä nuppia asennossa "P" 2 sekunnin ajan ja valitse sitten haluamasi tehoasetus.

Keittoalueiden kytkeminen pois päältä

Käännä keittoalueen nuppi asentoon "0", Jos keittoalue on kuuma, näytössä näkyy kirjain "H" kylmää ilmaisevan numeron "0" sijaan.

Kuuman pinnan ilmaisin

Kuuman pinnan ilmaisin ilmoittaa keraamisen lasitason olevan liian kuuma kosketettavaksi.

Kun keittoalue on kytketty pois päältä, sen näytössä näkyy kirjain "H", kunnes keittoalueen pinta on jäähtynyt turvalliseen lämpötilaan.

Turvasammutustoiminto

Tämä toiminto kytkee keittoalueen automaattisesti pois päältä, jos sen lämpötilaa ei ole muutettu tietyn ajanjakson aikana. Jos lämpötila-asetusta muutetaan, ajanjakson laskuri nollautuu. Sovellettava ajanjakso riippuu keittoalueen lämpötila-asetuksesta. Ajanjaksot on esitetty alla.

Lämpötila-asetus	Ajanjakso, jonka jälkeen virta katkaistaan
1–2 6 tuntia
3–4 5 tuntia
5 4 tuntia
6–9 1,5 tuntia

Ajastintoiminto

Keittoalueen ajastin (1–99 min.)

Kun liesi on käytössä, voit ohjelmoida jokaiselle keittoalueelle oman ajastimen.

Valitse aluksi haluamasi keittoalue. Aseta sitten haluamasi lämpötila-asetus ja kytke ajastin päälle painikkeella ⚠ Nyt voit asettaa ajastimen sammuttamaan valitsemasi keittoalueen. Ajastimen ympärillä on neljä LED-valoa, joista näet, mille keittoalueelle tietty ajastin on asetettu.

10 sekuntia viimeisen toimenpiteen jälkeen ajastimen näyttöön tulee ensimmäisenä loppuun kuluva ajastin (mikäli laitteeseen on asetettu useita ajastimia).

Kun ajastimen aika kuluu loppuun, laitteesta kuuluu merkkiääni, ajastimen näytössä näkyy lukema "00"ja asianmukaisen lämmitysalueen LED-valo vilkkuu.

Asianmukainen keittoalue kytkeytyy pois päältä, ja mikäli keittoalueen pinta on kuuma, sen näyttöön ilmestyy kirjain "H".

Merkkiääni ja vilkkuva LED-valo sammuvat automaattisesti 2 minuutin kuluttua ja/tai jos painat mitä tahansa painiketta.

Summeri

Kun liesi on käytössä, seuraavista toiminnoista seuraa summerin merkkiääni.

• Jokainen painikkeen painallus tuottaa lyhyen merkkiäänen.
• Jos painike pidetään pohjassa pitkään (10 sekuntia), merkkiääni on jatkuva ja pitkäkestoinen.

Lisätehotoiminto

Kun haluat käyttää lisätehotoimintoa, valitse aluksi haluamasi keittoalue ja tehoasetus ja paina sen jälkeen painiketta "P".

Lisätehotoiminnon voi kytkeä päälle vain, jos sitä voi käyttää valitulla keittoalueella.

Kun lisätehotoiminto on päällä, asianmukaisen keittoalueen näytössä näkyy kirjain "P".

Lisätehotoiminto voi nostaa tehon maksimiasetusta suuremmaksi. Tämä

kytkee päälle laitteen integroidun virranhallintatoiminnon.

Ennen kuin virranhallintatoiminto vähentää laitteen tehoa, asianmukaisen keittoalueen näyttö vilkkuu. Vilkuminen jatkuu 3 sekunnin ajan. Tämän ajan voit muuttaa keittoalueiden asetuksia. Jos lasket lämpötiloja itse, virranhallintatoiminto kytkeytyy pois päältä.

Virhekoodit
Jos laitteessa ilmenee virhe, keittoalueiden näytöissä näkyy siitä ilmoittava virhekoodi.
E0	Ampeeriraja-ominaisuus täytyy olla valittuna kun tuote kytketään verkkovirtaan.Muutoin näytetään E0-virheilmoitus.Lisäksi, ominaisuus tulee olla valittuna sekä näytöllä että emolevyllä. Jos jossain laitteen korttien ohjelmistoista on virhe, tuote antaa virheilmoituksen. Asiakas ei voi vaikuttaa tähän virheilmoitukseen. Kutsu paikalle valtuutettu huolto.
E1	Jäähdytystuuletin on poissa käytöstä. Soita valtuutetulle huoltohenkilölle.
E2	Virheilmoitus näytetään kun lämmitin kuumenee liikaa. Virheilmoitus kertoo, että lämmitin tulee viilentää. Laitetta tulee käyttää uudelleen viilennyksen jälkeen.
E3	Syöttöjännite ei ole laitteelle määritellyllä jännitealueella. Sammuta liesi painikkeella ➊, odota kunnes kirjain “H” häviää kaikkien keittoalueiden näytöistä ja kytke sitten liesi takaisin päälle painikkeella ➊Voit nyt jatkaa lieden käyttöä. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, soita valtuutetulle huoltohenkilölle.
E4	Syöttöjännitteen taajuus ei ole laitteelle määritellyllä taajuusalueella. Sammuta liesi painikkeella ➊odota kunnes kirjain “H” häviää kaikkien keittoalueiden näytöistä ja kytke sitten liesi takaisin päälle painikkeella ➊. Voit nyt jatkaa lieden käyttöä. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, irrota laitteen virtajohto seinästä ja kytke se sitten takaisin. Kytke liesi tämän jälkeen päälle painikkeella ➊ja jatka käyttöä. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, soita valtuutetulle huoltohenkilölle.
E5	Lieden sisäinen lämpötila on liian korkea.Kytke liesi pois päältä painikkeella ➊ja anna keittoalueiden jäähtyä.
E6	Kosketusohjaimien ja keittoalueiden välinen kommunikaatiovirhe. Soita valtuutetulle huoltohenkilölle.
E7	Lämpötila-anturikierukka on poissa käytöstä.Soita valtuutetulle huoltohenkilölle.
E8	Jäähdyttimen lämpötila-anturi on poissa käytöstä. Soita valtuutetulle huoltohenkilölle.
EA	Suuren käämin saturaatiovirhe Kytke liesi pois päältä ja takasin päälle virtapainikkeella.Jatka laitteen käyttöä. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, soita valtuutetulle huoltohenkilölle.

EC	Syöttöjännitteen virhe. Kytke liesi pois päältä ja takasin päälle virtapainikkeella. Jatka laitteen käyttöä. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, soita valtuutetulle huoltohenkilölle.
C1-C8	Mikroprosessoria koskeva hälytys. Kun näet tämän varoituksen, irrota tuote verkkovirrasta ja kytke virta uudelleen. Jos sama virhekoodi näkyy laitteen näytöissä uudelleen, soita valtuutetulle huoltohenkilölle.

Tuotteen virrankulutus valmiustilassa pois päältä on <0,5 W.

4.2 UUNIN OHJAIMET

Uunin toimintonuppi

Käännä nuppi haluamaasi kypsennystoimintoa vastaavan symbolin kohdalle. Lisätietoja kypsennystoiminnoista löydät kohdasta “Uunin toiminnot”.

Uunin lämpötilanuppi

Kun olet valinnut haluamasi kypsennystoiminnon, valitse tällä nupilla haluamasi lämpötila. Uunin lämmönsäätimen merkkivalo syttyy aina, kun lämmönsäädin on kytkeytynyt päälle ja lämmittää uunia haluttuun lämpötilaan tai ylläpitää sitä.

Uunin toiminnot

* Mallikohtaisista eroista johtuen hankkimasi uunin toiminnot saattavat erota alla kuvatuista toiminnoista.

Ainoastaan uunin lamppu kytkeytyy päälle. Uunin valo pysyy päällä, kunnes käyttö lopetetaan.

Sulatus: Uunin merkkivalot ja puhallin kytkeytyvät päälle. Kun sulatat ruokaa, käytä uunin kolmanneksi alimpia kannattimia. Sulatettavan ruoan alle

kannattaa asettaa uunipelti, johon sulavasta jäästä valuva vesi tippuu. Tämä toiminto ei kypsennä tai paista ruokaasi vaan ainoastaan nopeuttaa sen sulamista.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle ja uunin rengasvastus ja puhallin alkavat toimimaan.

Turbotoiminto jakaa lämpöä tasaisesti kaikkialle uuniin, minkä ansiosta ruoka kypssyy tasaisesti kaikilla uunin tasoilla. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin ala- ja ylävastukset alkavat lämmittämään uunia. Tasalämpö kuumentaa koko uunin

tehokkaasti, ja kypsentää ruoan tasaisesti. Tämä toiminto sopii täydellisesti esimerkiksi leivonnaisten, kakkujen, itse leivotun pastan, lasagnen tai pitsojen kypsentämiseen tai paistamiseen. Tätä toimintoa käytettäessä uunia kannattaa esilämmittää 10 minuutin ajan, ja sen sisään kannattaa asettaa vain yksi pelti/ritilä kerrallaan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin ala- ja ylävastukset alkavat lämmittämään uunia ja uunin puhallin

kytkeytyy päälle. Tämä toiminto sopii etenkin leivonnaisten paistamiseen. Ylä- ja alavastukset paistavat ruoan, ja puhaltimen kierrättämä ilma takaa hieman grilliä vastaavan paistotuloksen. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin rengas- ja alavastukset alkavat lämmittämään uunia ja uunin puhallin

kytkeytyy päälle. Tämä toiminto paistaa pitsat ja muut vastaavat ruoat tasaisesti hyvin lyhyessä ajassa. Puhallin levittää uunin tuottaman lämmön tasaisesti kaikkiin sen osiin samalla kun vastukset kypsentävät ruoan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grillivastus alkaa lämmittämään uunia. Tämän toiminnon

avulla voit grillata ja paahtaa ruokia uunin ylimmillä tasoilla. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi.

Aseta ruoka ritiilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grilli- ja ylävastukset alkavat lämmittämään uunia. Käytä tätä toimintoa,

kun haluat grillata ruokaa tavanomaista nopeammin tai grillatessasi tavanomaista suurempia määriä lihaa tai muuta ruokaa. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Varoitus: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin ötilaksi tulee valita 190°C.

Grillaus ja puhallin -toiminto:

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin grilli- ja ylävastukset alkavat lämmittämään uunia ja

uunin puhallin kytkeytyy päälle. Käytä tätä toimintoa, kun haluat grillata tavanomaista paksumpia paloja mahdollisimman nopeasti tai grillatessasi tavanomaista suurempia määriä ruokaa. Koska käytössä ovat samanaikaisesti ylä- ja grillivastukset sekä puhallin, ruoka kypsyy tasaisesti. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

4.3 KYPSENNYSTAULUKKO

Toiminto	Ruoat
Staattinen	Voitaikina 2 -	3 - 4 170-19	0 35-45
	Kakku 2 - 3	- 4 170-190	30-40
	Keksi 2 - 3	- 4 170-190	30-40
	Pata 2 175	-200 40-50
	Kana 2 - 3	- 4 200 45-60
Puhallin	Voitaikina 2 -	3 - 4 170-19	0 25-35
	Kakku 2 - 3	- 4 150-170	25-35
	Keksi 2 - 3	- 4 150-170	25-35
	Pata 2 175	-200 40-50
	Kana 2 - 3	- 4 200 45-60
Turbo	Voitaikina 2 -	3 - 4 170-19	0 35-45
	Kakku 2 - 3	- 4 150-170	30-40
	Keksi 2 - 3	- 4 150-170	25-35
	Pata 2 175	-200 40-50
Grillaus	Grillatut lihapullat	5 200	10-15
	Kana * 190	50-60
	Kyljys 4 - 5	200 15-25
	Naudan pihvi 5	200 15-25

* Käytä kanavarrasta, jos saatavana.

4.4 LISÄVARUSTEET

EasyFix-ritiläteline

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

• Aseta tarvike oikeaan kohtaan uunin sisään.
• Jätä vähintään 1 cm väli tuulettimen kannen ja tarvikkeen väliin.
• Ole varovainen ottaessasi astioita ja/tai tarvikkeita uunista. Kuumat ruoat tai tarvikkeet voivat aiheuttaa

palovammoja.

• Tarvikkeiden muoto saattaa muuttua lämmön vaikutuksesta. Kun ne ovat jäähtyneet, ne palautuvat alkuperäiseen muotoonsa ja toimivat normaalisti.

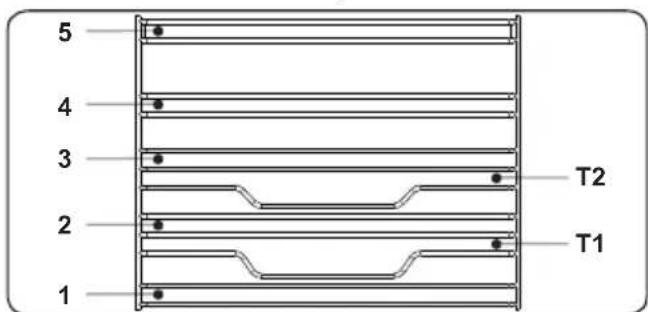

• Pellit ja ritilät voidaan sijoitta mille tahansa tasolle 1-5 välillä.
• Teleskooppikisko voidaan sijoittaa tasoille T1, T2, 3, 4 ja 5.
• Tasoa 3 suositellaan yhdellä tasolla kypsennykseen.
• Tasoa T2 suositellaan yhdellä tasolla kypsennykseen teleskooppikiskoilla.
• Pyörivän vartaan ritiä on sijoitettava tasolle 3.
• Tasoa T2 käytetään pyörivän vartaan ritilän sijoittamiseen teleskooppikiskoilla.

****Tarvikkeet saattavat vaihdella mallista riippuen.

Vuoka

Syvä pelti sopii esimerkiksi pataruokien valmistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

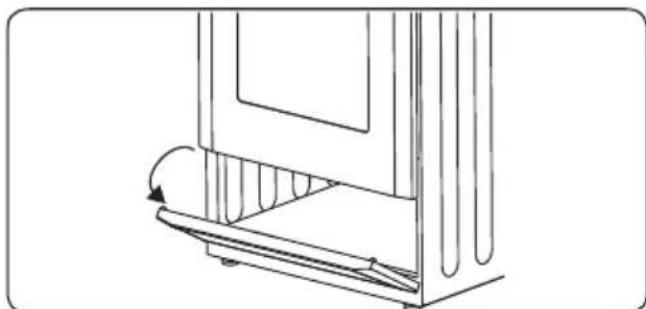

Laitteeseen kuuluu säilytyslaatikko, jossa voit säilyttää siihen kuuluvia lisävarusteita, kuten peltejä ja ritilöitä sekä esimerkiksi kattiloita ja pannuja.

VAROITUS: Laatikon sisäpinnat voivat kuumentua käytön aikana. Älä säilytä laatikossa ruokaa tai mitään muovia tai helposti syttyviä materiaaleja sisältäviä tuotteita.

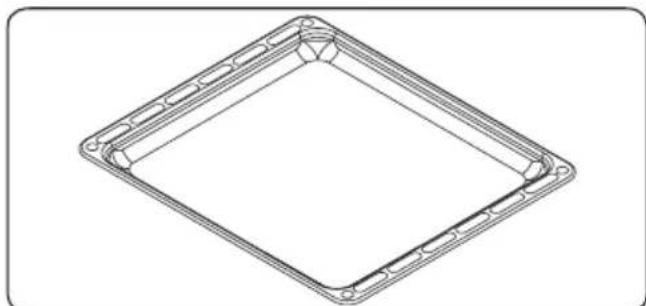

Matala uunipelti soveltuu parhaiten leivonnaisten paistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

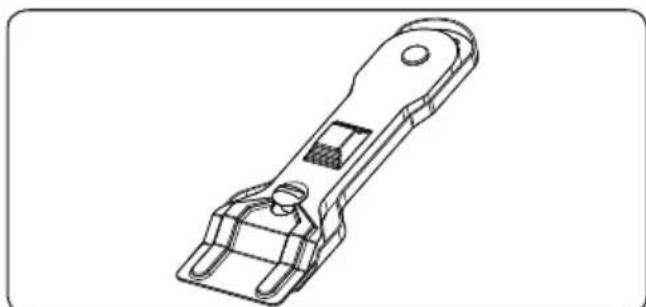

Lasikeraaminen lasta

Lasikeraamisella lastalla voit puhdistaa läikkyneet nesteet ja ruoat keraamiselta keittotasolta. Yritä puhdistamista aina tällä välineellä ennen kemiallisten puhdistusaineiden käyttöä. Lastalla voit poistaa jopa kaikkein pienimmät neste- ja ruokajäämät lieden pinnasta. Sen avulla saat lisäksi läikkyneet nesteet kuumilta keittoalueita ennen kuin ne ehtivät palaa kiinni keittotason pintaan.

Tärkeää: Kun lopetat lastan käytön, muista aina työntää turvasuojus takaisin terän päälle. Noudata varovaisuutta lastaa käyttäessäsi ja pidä se poissa lasten ulottuvilta.

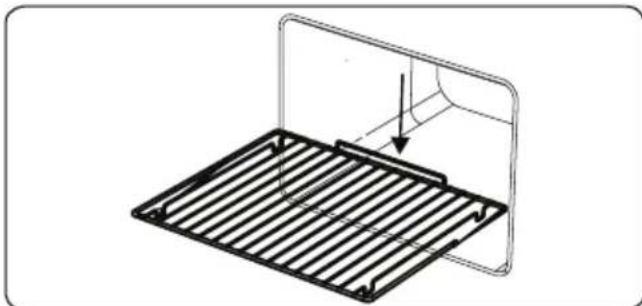

Uuniritilän päällä voit grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

VAROITUS Aseta ritiä s

Aseta ritilä samalla korkeudella oleviin kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

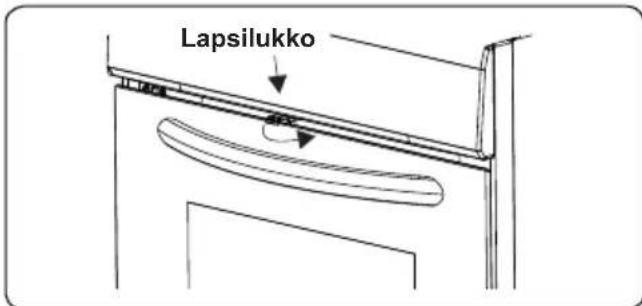

Avaa uunin luukku nostamalla ensin lapsilukkoa ja työntämällä sitä oikealle. Vedä sitten luukkua itseesi päin kahvasta vapaalla kädelläsi ja vapauta lapsilukko. Kun luukku sulkeutuu, nosta lapsilukkoa ja työnnä sitä oikealle. Kun luukku on sulkeutunut, vapauta lapsilukko.

5. PUHDISTUS JA HUOLTO

5.1 PUHDISTUS

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen kuin aloitat puhdistustoimenpiteet.

Yleiset ohjeet

• Tarkista, että valitsemasi

puhdistustuote/-materiaali on asianmukainen ja valmistajan suosittelema ennen sen käyttämistä.

- Älä käytä mikrohiukkasia sisältäviä puhdistusvaahtoja tai -nesteitä. Älä käytä syövyttäviä puhdistusvaahtoja, hankaavia puhdistusjauheita, karkeaa teräsvillaa tai raskaita työkaluja, sillä ne voivat vahingoittaa laitteen pintoja.

Älä käytä mitään mikrohiukkasia sisältävää puhdistusainetta, sillä se saattaa aiheuttaa naarmuja laitteen

lasi-, emaloituihin- ja maalattuihin pintoihin.

- Jos puhdistusainetta läikkyy, pyyhi se heti pois vaurioiden välttämiseksi.

Älä puhdista mitään osaa laitteesta höyrypuhdistimella.

Uunin sisäosien puhdistaminen

• Uunin sisäosat on helpointa puhdistaa uunin ollessa lämmin.
• Pyyhi uunin sisäosat jokaisen käyttökerran jälkeen mietoon puhdistusaineeseen kostutetulla liinalla. Pyyhi pinnat tämän jälkeen pelkkään veteen kostutetulla liinalla. Poista pinnoille jäänyt vesi kuivalla liinalla.
• Aika ajoin kaikki uunin pinnat tulee puhdistaa huolellisesti uuninpuhdistusaineella.

Keraamisten lasipintojen puhdistaminen

Keraaminen lasi kestää raskaiden keittoastioiden painon, mutta ei terävän esineen aiheuttamaa iskua.

VAROITUS: Keraaminen keittotaso - Jos keittotason pintaan tulee halkeama, sammuta laite välittömästi sähköiskun välttämiseksi. Kutsu tämän jälkeen valtuutettu korjaaja.

- Puhdista keraaminen lasipinta vaahtotai nestemäisellä puhdistusaineella. Huuhtele aina sitten huolellisesti pois ja kuivaa lasipintapinta kuivalla liinalla.

Älä käytä metallipinnoille tarkoitettuja puhdistusaineita, sillä ne voivat vahingoittaa lasipintaa.

• Jos keittoastian ulkopinnoilla on matalan sulamispisteen omaavaa ainetta, se voi vahingoittaa keraamista keittotasoa. Jos kuumalle keittotasolle putoaa tinafoliota, sokeria tai sokeripitoista ruokaa, raaputa se varovasti irti keittotason pinnasta niin nopeasti kuin mahdollista. Jos tällainen aine ehtii sulamaan, se voi vahingoittaa keraamista keittotasoa. Jos aiot valmistaa hyvin sokeripitoista ruokaainetta, kuten hilloa, pyri käsittelemään keittotason pinta etukäteen suojaavalla aineella.
• Keittotason päälle kerääntynyt pöly tulee pyyhkiä pois kostealla liinalla.
• Keraamisessa lasissa ilmenevät värimuutokset eivät vaikuta sen rakenteeseen tai kestävyyteen. Tällaiset värimuutokset aiheuttaa aina jokin ulkoinen tekijä, eli ne eivät johdu materiaalissa itsessään tapahtuneista muutoksista.

• Värimuutoksen voi aiheuttaa esimerkiksi jokin seuraavista:

• Keraamiselle pinnalle on pudonnut ruokaa, jota ei ole puhdistettu pois.

• Keraamisella pinnalla on käytetty sille sopimattomia, pintaa kuluttavia keittoastioita.

• Pinnan puhdistamiseen on käytetty vääränlaista materiaalia.

Lasisten osien puhdistaminen

• Puhdista laitteen lasista valmistetut osat säännöllisesti.
• Puhdista lasisten osien sisä- ja ulkopinnat lasinpuhdistusaineella. Pyyhi aine pois ja kuivaa pinnat kuivalla liinalla.

Emaloitujen osien puhdistaminen

- Puhdista laitteen emaloidut osat säännöllisesti.

- Pyyhi emaloidut osat jokaisen käyttökerran jälkeen mietoon puhdistusaineeseen kostutetulla liinalla. Pyyhi pinnat tämän jälkeen pelkkään veteen kostutetulla liinalla. Poista pinnoille jäänyt vesi kuivalla liinalla.

Älä puhdista emaloituja osia niiden ollessa kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vetää, sitruunaa tai tomaattimehua emaloitujen osien päälle pitkäksi aikaa.

Ruostumattomasta teräksestä valmistettujen osien puhdistus (jos mukana)

• Puhdista laitteen ruostumattomasta teräksestä valmistetut osat säännöllisesti.
• Ruostumattomasta teräksestä valmistetut osat tulee pyyhkiä ainoastaan veteen kostutetulla pehmeällä liinalla. Kuivaa osat lopuksi kuivalla liinalla.

Älä puhdista ruostumattomasta teräksestä valmistettuja osia niiden ollessa kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vetää, sitruunaa tai tomaattimehua ruostumattomasta teräksestä valmistettujen osien päälle pitkäksi aikaa.

Maalattujen pintojen puhdistus (mikäli niitä on laitteessa)

- Tomaatin, tomaattipyreen, ketsupin, sitruunan, öljyjohdannaisten, maidon, sokeristen ruokien ja juomien sekä kahvin jättämät tahrat tulee puhdistaa välittömästi lämpimään veteen kastetulla kankaalla. Jos tahroja ei puhdisteta ja ne pääsevät kuivumaan pinnoille, niitä EI saa hangata kovilla esineillä (kuten terävillä piikeillä, teräksisillä tai muovisilla hankaustyynyillä tai hiovilla tiskisienillä), runsaasti alkoholia sisältävillä puhdistusaineilla, tahranpoistoaineilla, rasvanpoistoaineilla tai pintaa hiovilla kemikaaleilla. Muussa tapauksessa jauhemaalatut pinnat voivat syöpyä ja niihin voi ilmaantua tahroja. Valmistaja ei ole vastuussa vahingoista, jotka ovat seurausta väärien puhdistustuotteiden tai -menetelmien käytöstä.

Sisemmän lasin irrottaminen

Sinun on irrotettava uunin luukun sisempi lasilevy puhdistusta varten. Irrota levy alla esitettyä ohjetta noudattaen.

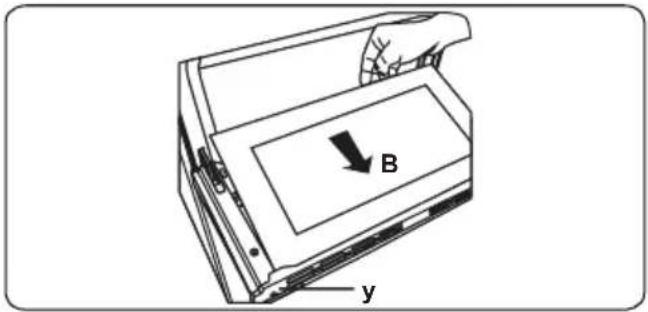

1. Työnnä lasilevyä suuntaan B ja irrota se kiinnikkeestä (x). Irrota lasilevy luukusta vetämällä sitä suuntaan A,

Näin asetat sisemmän lasin takaisin paikalleen:

1. Työnnä lasilevyä kohti kiinnikettä (y) ja sen alle, suuntaan B.

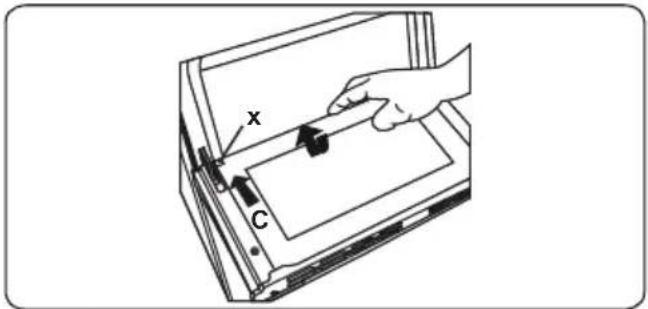

1. Aseta lasilevy kiinnikkeen (x) alle, suuntaan C.

Jos uunin luukussa on kolme lasilevyä, kolmas lasilevy irrotetaan samalla tavalla kuin toinen lasilevy.

Sinun on irrotettava uunin luukku puhdistusta varten. Irrota luukku alla esitettyä ohjetta noudattaen.

1. Avaa uunin luukku.

1. Avaa luukun lukitsin (a) (ruuvimeisseliä käyttäen) sen ääriasentoon.

1. Sulje luukku lähes kiinni asti ja irrota se sitten paikaltaan itseäsi kohti vetämällä.

Kannatinritilän irrottaminen

Kun haluat irrottaa uuniritilän, vedä sitä aluksi kuvassa esitetyllä tavalla. Vapauta pidikkeet (a), ja nosta ritilää ylöspäin.

VAROITUS: Tämän laitteen saa huoltaa ainoastaan valtuutettu huoltohenkilö tai koulutettu öasentaja.

Uunilampun vaihtaminen

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen puhdistus- tai huoltotoimenpiteiden aloittamista.

• Irrota lasinen suojus ja poista sen alla oleva polttimo.
• Aseta vanhan polttimon tilalle uusi (300 °C:n lämpötilan kestävä) polttimo (230 V, 15–25 W, tyyppi E14).
• Kiinnitä lasinen suojus takaisin paikalleen. Uuni on nyt valmis käytettäväksi.
• Tuote sisältää energiatehokkuusluokan G valonlähteen.
• Loppukäyttäjä ei voi vaihtaa valonlähdettä. Huoltopalvelua tarvitaan.
• Mukana toimitettua valonlähdettä ei ole tarkoitettu käytettäväksi muissa sovelluksissa.

Vaihdettava valonlähde ammattilaisen toimesta

Uunilamppu on suunniteltu käytettäväksi kodin keittiölaitteissa, Se ei sovellu kodin huoneiden valaisemiseen.

6. VIANETSINTÄ JA KULJETUS

6.1 VIANETSINTÄ

Jos laitteessasi on ongelma, johon ei löydy ratkaisua tästä vianetsintäosiosta, ota yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

Ongelma Mahdollinen syy Ratkaisu
Lieden ohjauspaneelin näyttö on pimeä. Keittotaso tai -alueet eivät kytkeydy päälle.	Laitteeseen ei tule virtaa.	Tarkasta käyttötilaan tulevan virran sulake.Tarkista, onko alueellasi sähkökatkos kytkemällä päälle jokin toinen sähkölaite.
Liesi kytkeytyy itsestään pois päältä ja näytöissä vilkkuu kirjain F.	Laitteen ohjaimet ovat kosteat tai niiden päälle on asetettu jokin esine.	Kuivaa ohjaimet / poista esine.
Liesi kytkeytyy pois päältä kesken käytön.	Yksi keittoalueista on ollut päällä liian pitkään.	Voit käyttää keittoaluetta uudelleen kytkemällä sen takaisin päälle.
Lieden ohjaimet eivät toimi ja lapsilukon LED-valo palaa.	Lapsilukko on kytketty päälle. Kytke lapsilukko pois päältä.
Keittoastioista kuuluu poikkeavia ääniä käytön aikana tai liedestä kuuluu naksahduksia.	Induktioliedellä käytettävistä keittoastioista kuuluu usein tällaisia ääniä. Tämä on täysin normaalia. Ääni syntyy energian siirtyessä lieden pinnasta keittoastiaan.	Tämä on täysin normaalia. Ilmiöstä ei aiheudu vaaraa sinulle, liedelle tai keittoastialle.
Jonkin keittoalueen näyttöön ilmestyy symboli “U”.	Kyseisellä keittoalueella ei ole keittoastiaa tai sillä oleva keittoastia ei ole käyttökelpoinen.	Vaihda keittoastia sopivaan.
Jos valitset tehotason “P” tai 9 samanaikaisesti kahdelle samalla puolella sijaitsevalle keittoalueelle, laite laskee näitä tehotasoja automaattisesti.	Tehoasetukset ylittävät näille keittoalueille määritellyn enimmäistehotason.	Molempia keittoalueita ei voi käyttää tehotasoilla “P” tai 9 samanaikaisesti.
Uuni ei kytkeydy päälle. Virta kytkin on poissa päältä.		Tarkista, että laitteeseen tulee virta.Tarkista lisäksi, että muihin keittiösi laitteisiin tulee virta.
Uuni ei kuumene riittävästi/ lainkaan.	Olet valinnut uunille väärän lämpötila-asetuksen.Uunin luukku on jäänyt auki.	Tarkista, että uunin lämpötilanuppi on oikeassa asennossa.
Uuni kuumentaa ruoan epätasaisesti.	Keittoastia/pelti on asetettu väärälle korkeudelle.	Varmista, että uunin lämpötila on oikea ja että keittoastia/pelti on oikealla korkeudella.Älä avaa uunin luukkua usein, ellet valmista sellaista ruokaa, jota on käänneltävä. Luukun toistuva avaaminen laskee uunin lämpötilaa ja voi siten hidastaa ruoan valmistumista.
Uunin lamppu ei toimi (lampulla varustetut uunit).	Lappu on palanut.Uuniin ei tule virtaa.	Vaihda lamppu annettuja ohjeita noudattaen.Varmista, että uunin pistorasiaan tulee virta.
Uunin tuuletin pitää voimakasta ääntä (tuulettimella varustetut uunit).	Uuniin asetetut pellit/keittoastiat heiluvat.	Varmista, että uuni on suorassa.Varmista, että uuniin asetetut astiat/pellit eivät heilu tai kosketa uunin takaseinään.

6.2 KULJETUS

Jos sinun on kuljetettava laite uuteen paikkaan, pakkaa se takaisin alkuperäiseen pakkaukseen kuljetusta varten. Noudata pakkaukseen merkittyjä kuljetusta koskevia ohjeita. Teippaa kaikki liikkuvat osa kiinni laitteeseen, jotta estät laitteen vahingoittumisen kuljetuksen aikana.

Jos olet ehtinyt hävittämään tuotteen alkuperäisen pakkauksen, pakkaa se laatikkoon, jossa laite, ja etenkin sen ulkopinnat pysyvät ehjinä ja suojattuina.

7. TEKNISET TIEDOT

7.1 ENERGIAN KULUTUSTA KOSKEVAT TIEDOT

Tuotemerkki		HELKAMA
Malli HKLI510KI
Uunin tyyppi SÄHKÖ
Paino kg 43,4
Energiatehokkuusindeksi (EEI) - perinteinen 104,8
Energiatehokkuusindeksi (EEI) - kiertoilma 94,5
Energialuokka A
Energiankulutus (sähkö) - perinteinen kWh/sykli 0,81
Energiankulutus (sähkö) - kiertoilma kWh/sykli 0,73
Uunipesien lukumäärä 1
Lämmönlähde SÄHKÖ
Tilavuus I 53
Tämä uuni noudattaa standardin EN 60350-1 vaatimuksia
Energiansäästövihjeitä
Uuni- Valmista mahdollisuuksien mukaan ruokia samanaikaisesti.- Pidä esilämmitysaika lyhyenä.- Älä pidennä ruoanvalmistusaikaa.- Älä unohda sammuttaa uunia ruoanlaiton päätyttyä.- Älä avaa ruoanlaiton aikana uuninluukkua.
Lieden tyyppi Sähkö
Ruoanlaittoalueiden lukumäärä 4
Lämmitysteknologia 1 Induktio
Koko 1 cm ∅16,0
Energiankulutus 1 Wh/kg 182,0
Lämmitysteknologia 2 Induktio
Koko 2 cm ∅16,0
Energiankulutus 2 Wh/kg 182,0
Lämmitysteknologia 3 Induktio
Koko 3 cm ∅16,0
Energiankulutus 3 Wh/kg 182,0
Lämmitysteknologia 4 Induktio
Koko 4 cm ∅16,0
Energiankulutus 4 Wh/kg 182,0
Liesitason energiankulutus Wh/kg 182,0
Tämä liesi noudattaa standardin EN 60350-2 vaatimuksia
Energiansäästövihjeitä
Keittotaso- Käytä tasapohjaisia ruoanlaittoastioita.- Käytä oikeankokoisia ruoanlaittoastioita.- Käytä kannellisia ruoanlaittoastioita.- Minimoi nesteen tai rasvan määrä.- Kun neste alkaa kiehua, laske asetusta.

HELKAMA HUOLTO:

www.helkamakodinkoneet.fi

[e-mail]

Asiakaspalvelu:

[phone]

Huolto:

[phone]

Täytättehän takuuhuoltoasioissa huoltokutsun verkkosivuillamme asian käsittelyn nopeuttamiseksi.

Lisätietoja huolloista, huoltoliikkeiden yhteystiedot sekä varaosien yhteystiedot.

Löytyvät osoitteesta:

www.helkamakodinkoneet.fi/huolto

www.helkamakodinkoneet.fi

[e-mail]

Kundservice:

[phone]

Service:

[phone]

www.helkamakodinkoneet.fi/huolto

Helkama Kodinkoneet Oy

Veneentekijäntie 12

00210 Helsinki, Finland

p.+358 44 337 9610

[e-mail]

[e-mail]

www.helkamakodinkoneet.fi

52202020
