KÄYTTÖOHJE HKLV63 Helkama

FI Vapaasti seisova liesi / Käyttöopas

Kiitos, että valitsit tämän tuotteen.

Tämä käyttöopas sisältää tärkeitä turvallisuustietoja sekä laitteen käyttö- ja huolto-ohjeet. Lue tämä opas huolellisesti ennen laitteen käyttöä, ja säilytä se myöhempää käyttöä varten.

Kuva Tyyppi Merkitys
	VAROITUS Vakavan vamman tai kuoleman vaara
	SÄHKÖISKUN VAARA Korkean jännitteen vaara
	TULIPALO Varoitus: tulipal on vaara / herkästi syttyviä materiaaleja
	HUOMIO Henkilö- tai omaisuusvahinkojen vaara
	TÄRKEÄÄ / HUOMAUTUS Laitteen oikea käyttö

SISÄLTÖ

1.TURVALLISUUSOHJEET....4
1.1 Yleiset turvallisuusohjeet....4
1.2 Asennusta koskevat turvallisuusohjeet....7
1.3 Käytön aikana....7
1.4 Puhdistuksen ja huollon aikana....9
2.ASENNUS JA KÄYTÖN VALMISTELU 11
2.1 Ohjeet asentajalle.... 11
2.2 Sähkökytkentä ja turvallisuus 12
2.3 Kaatumisen estosarja....13
2.4 Jalkojen säätäminen....13
3.TUOTTEEN OMINAISUUDET 14
4.TUOTTEEN KÄYTTÖ....15
4.1 Keittotason ohjaimet....15
4.2 Uunin ohjaimet....15
4.3 Kypsennystaulukko....16
4.4 Lisävarusteet 17
5.PUHDISTUS JA HUOLTO 18
5.1 Puhdistus 18
5.2 Huolto 20
6.VIANETSINTÄ JA KULJETUS....21
6.1 Vianetsintä 21
6.2 Kuljetus 21
7.TEKNISET TIEDOT 22
7.1 Energian kulutusta koskevat tiedot....22

1. TURVALLISUUSOHJEET

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä ne siten, että ne löytyvät tarvittaessa helposti.
• Tämä opas kattaa useita laitemalleja, eikä hankkimassasi laitteessasi ole välttämättä kaikkia siinä kuvattuja ominaisuuksia. Tämän vuoksi on tärkeää, että opasta luettaessa kiinnitetään erityishuomiota oppaan kuviiin ja taulukoihin.

1.1 YLEISET TURVALLISUUSOHJEET

- 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilta puuttuu tarvittava kokemus ja tiedot, voivat käyttää tätä laitetta, jos heitä valvotaan tai he ovat saaneet opastusta laitteen turvallisessa käytössä ja he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

!VAROITUS: Tämä laite ja sen käyttäjän kosketettavissa olevat osat kuumenevat käytön aikana. Älä kosketa keittolevyjä tai -alueita. Pidä alle 8-vuotiaat lapset poissa laitteen läheisyydestä, ellei heitä valvota jatkuvasti.

⚠️! VARIOITUS: Kuuman öljyn tai rasvan jättäminen ilman valvontaa voi olla vaarallista ja aiheuttaa tulipalon. ÄLÄ KOSKAAN yritä sammuttaa rasva- ja öljypaloa vedellä, vaan kytke laite pois päältä ja tukahduta liekit kattilankannella tai sammutuspeitteellä.

⚠️HUOMAUTUS: Ruoan valmistusta tulee valvoa. Lyhytaikaista ruoan valmistusta on valvottava jatkuvasti.

⚠️! VAROITUS: Tulipalon vaara: Älä säilytä esineitä laitteen päällä.
⚠️! VAROITUS: Jos keittotason pinnassa on halkeamia tai säröjä, kytke laite välittömästi pois päältä sähköiskun vaaran välttämiseksi.

• Jos laitteessa on keittotason suojus, puhdista kaikki keittotasolle läikkyneet ruoat ja nesteet ja anna keittotason jäähtyä ennen suojuksen sulkemista.
• Älä käytä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

!VAROITUS: Laitteen kaatuminen on estettävä kaatumisestesarjaa käyttämällä. (Katso lisätiedot kaatumisestesarjan ohjeista).

• Laite kuumenee käytön aikana. Älä kosketa uunin sisällä olevia vastuksia laitteen käytön aikana tai välittömästi sen jälkeen.
• Laitteen kahvat voivat kuumentua käytön aikana.
• Älä käytä uunin sisäpintojen puhdistamiseen karkeita ja/tai hankaavia puhdistusaineita tai -välineitä. Ne voivat naarmuttaa pintoja, jolloin lasista valmistettu uuninluukku voi särkyä tai uunin sisäpinnat voivat vahingoittua.
• Älä puhdista laitetta höyrypuhdistimella.

⚠️⚠️VAROITUS: Sähköiskun vaaran välttämiseksi varmista ennen uunin lampun vaihtamista, että laite on kytketty pois päältä.

⚠️HUOMAUTUS: Laitteen käyttäjän kosketettavissa olevat osat saattavat kuumentua kypsentämisen tai grillaamisen aikana. Pidä pienet lapset poissa laitteen

läheisyydestä, kun se on käytössä.

• Tämä laite on valmistettu kaikkien sovellettavissa olevien paikallisten ja kansainvälisten turvallisuusstandardien ja -määräysten mukaisesti.
• Laitetta saa huoltaa ja korjata vain valtuutettu huoltoasentaja. Valtuuttamattomien henkilöiden suorittamat asennus- tai korjaustyöt voivat aiheuttaa vaaratilanteita. Älä muuta laitetta tai sen toimintaa millään tavalla. Väärän tyyppiset keittotason suojukset voivat aiheuttaa onnettomuuksia.
• Varmista ennen laitteen asentamista, että asennuspaikan olosuhteet (kaasun tyyppi ja paine tai sähkövirran jännite ja taajuus) vastaavat laitteen teknisiä tietoja. Laitteen tekniset tiedot on merkitty sen arvokilpeen.

⚠️HUOMAUTUS: Tämä laite on suunniteltu ainoastaan ruoan valmistamiseen. Se on tarkoitettu ainoastaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Laitetta ei saa käyttää mihinkään muuhun tarkoitukseen, mukaan lukien kaupallinen käyttö tai huoneen lämmittäminen.

• Älä käytä uuninluukun kahvoja laitteen nostamiseen tai siirtämiseen.
• Käyttäjien turvallisuus on pyritty varmistamaan kaikin mahdollisin keinoin. Koska lasinen keittotaso voi särkyä, sitä puhdistettaessa tulisi varmistaa, että lasipinta ei naarmuunnu. Älä anna keittoastioiden tai muiden esineiden pudota lasipinnalle tai iskeytyä sitä vasten.

- Varmista, ettei virtajohto vaurioidu tai joudu puristuksiin asennuksen aikana. Vaurioitunut virtajohto on vaihdettava. Vaihdon saa suorittaa ainoastaan laitteen valmistaja, valtuutettu huoltoedustaja tai muu pätevä henkilö.

• Älä anna lasten kiivetä avatun uuninluukun päälle tai istua sen päällä.
• Pidä lapset ja lemmikkieläimet poissa laitteen läheisyydestä.

1.2 ASENNUSTA KOSKEVAT TURVALLISUUSOHJEET

• Älä käytä laitetta ennen kuin asennus on suoritettu loppuun.
• Laitteen saa asentaa vain valtuutettu asentaja. Laitteen valmistaja ei ole vastuussa vahingoista, jotka ovat seurausta epäpätevien henkilöiden virheellisesti suorittamasta asennuksesta.
• Varmista laitetta pakkauksesta purettaessa, ettei se ole vahingoittunut kuljetuksen aikana. Jos havaitset vikoja tai vaurioita, älä käytä laitetta, vaan ota välittömästi yhteyttä valtuutettuun huoltoedustajaan. Pakkausmateriaalit (esim. nailon, niitit ja styroksi) voivat olla vahingollisia lapsille, ja ne tulisi tämän vuoksi kerätä ja hävittää välittömästi.
• Suojaa laite haitallisilta sääolosuhteilta. Älä anna sen altistua suoralle auringonvalolle, sateelle, lumelle, pöylle tai liialliselle kosteudelle.
• Laitteen vieressä sijaitsevien materiaalien (esim. kaapit) on kestettävä vähintään 100 °C:n lämpötiloja.
• Ylikuumenemisvaaran vuoksi laitetta ei saa asentaa oven taakse / ovella suljettavaan kaappiin.

1.3 KÄYTÖN AIKANA

- Uunista saattaa vapautua jonkin verran hajua, kun se kytketään päälle ensimmäisen kerran. Tämä on täysin normaalia. Haju johtuu uunin vastusten eristysmateriaaleista. Suosittelemme, että uunia käytetään tyhjänä täydellä teholla 45 minuutin ajan

ennen kuin sitä käytetään ruoan kypsentämiseen. Varmista, että uunin asennuspaikan ympäristössä on riittävä ilmanvaihto.

• Ole varovainen avatessasi uuninluukkua käytön aikana tai sen jälkeen. Uunista vapautuva kuuma höyry saattaa aiheuttaa palovammoja.
• Älä aseta laitteen päälle tai läheisyyteen syttyviä tai räjähtäviä materiaaleja, kun laite on käytössä.
• Käytä uunikintaita/patalappuja aina asettaessasi ruokaa uuniin tai poistaessasi sitä uunista.
• Uunia ei saa missään olosuhteissa vuorata alumiinifoliolla, sillä seurauksena voi olla ylikuumeneminen.
• Älä aseta astioita tai uunipeltejä suoraan uunin pohjan päälle kypsennyksen aikana. Pohja kuumenee erittäin voimakkaasti ja tuote voi vaurioitua.

Älä jäätä laitetta ilman valvontaa, jos kypsennät ruokaa öljyssä tai rasvassa. Öljy tai rasva voi syttyä palamaan korkeissa lämpötiloissa. Älä koskaan yritä sammuttaa palavaa öljyä vedellä, vaan kytke laite pois päältä ja tukahduta liekit keittoastian kannella tai sammutuspeitteellä

- Aseta keittoastiat aina keittolevyn tai -alueen keskelle ja käännä niiden varret tai kahvat siten, ettei niitä kaadeta tai pudoteta vahingossa.

- Jos laite on pidemmän aikaa käyttämättä, käännä pääkytkin pois päältä. Sulje kaasuventtiili, kun kaasulaitetta ei käytetä.

- Varmista, että laitteen säätönupit ovat "0" (stop) -asennossa aina, kun laitetta ei käytetä.

- Uuniritilät ja pellit kallistuvat helposti alaspäin, kun ne vedetään ulos uunista. Varo kuumien ruokien roiskumista tai putoamista, kun poistat niitä uunista.

• Älä laske uuninluukun päälle mitään esineitä, kun se on avattu. Tämä voi vahingoittaa uunia tai luukkua.
• Älä käytä laitteen säilytyslaatikkoa raskaiden tai syttyvien materiaalien tai esineiden (esim. nailon, muovipussit, paperi tai pyyhkeet) säilyttämiseen. Tämä koskee myös muovista valmistettuja tai muoviosia (esim. kahvat) sisältäviä keittiövälineitä.

⚠️HUOMAUTUS: Säilytyslaatikon sisäpinnat saattavat kuumentua laitteen käytön aikana. Vältä säilytyslaatikon sisäpintojen koskettamista laitteen käytön aikana tai välittömästi sen jälkeen.

- Älä jätä pyyhkeitä, tiskirättejä tai vaatteita roikkumaan laitteeseen tai sen kahvoihin.

1.4 PUHDISTUKSEN JA HUOLLON AIKANA

• Varmista ennen puhdistus- tai huoltotoimenpiteiden aloittamista, että laite on kytketty pois päältä.
• Älä irrota säätönuppeja, kun puhdistat laitteen ohjauspaneelia.
• Jotta laite toimisi mahdollisimman tehokkaasti ja turvallisesti, suosittelemme, että siinä käytetään ainoastaan alkuperäisiä varaosia ja että korjaukset teetetään valtuutetulla huoltoedustajalla.

EU-vaatimustenmukaisuusvakuutus

CE Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

Tämä laite on suunniteltu ainoastaan kotona tapahtuvaan ruoanlaittoon. Kaikki muu käyttö (esimerkiksi laitteen käyttö huonetilan lämmittämiseen) on vaarallista ja kiellettyä.

Laitteen käyttöohjeet on laadittu useaa eri

laitemallia varten. Saatat huomata käyttöohjeita, jotka eivät ole yhteensopivia sinun mallisi ominaisuuksien kanssa.

Laitteen hävittäminen

Tämä laitteeseen tai sen pakkaukseen kiinnitetty merkki ilmoittaa, että laitetta ei tule hävittää tavanomaisen kotitalousjätteen mukana. Sen sijaan tuote tulee toimittaa asianmukaiseen sähkölaitteiden ja -jätteen keräyspisteseen. Kun huolehdit, että tuote hävitetään vaatimusten mukaisella tavalla, estät siitä väärän käsittelyn seurauksena ympäristöön ja/tai ihmisten terveyteen kohdistuvia haittoja. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikalliseen viranomaiseen, jätteidesi hävittämisestä vastaavaan palveluntarjoajaan tai liikkeeseen, josta tuote on ostettu.

2. ASENNUS JA KÄYTÖN VALMISTELU

VAROITUS: Laitteen saa asentaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja. Asennus on suoritettava tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

• Väärin suoritettu asennus voi aiheuttaa haittoja ja vahinkoja. Laitteen valmistaja ei ole millään tavoin vastuussa tällaisista haitoista ja vahingoista, eivätkä ne kuulu tuotetakuun piiriin.
• Ennen kuin aloitat asennuksen, varmista, että asennuspaikan yhteydet (sähkövirran jännite ja taajuus ja/ tai kaasuyhteys ja kaasun paine) ovat yhteensopivat laitteen kanssa. Laitteeseen kytkettävien yhteyksien tekniset tiedot löydät tuotteen etiketistä.

- Asennus on suoritettava kaikkien asennuspaikassa voimassa olevien lakien, asetusten ja määräysten mukaisella tavalla (turvallisuusmääräykset, kierrätystä koskevat määräykset jne.).

- Jos tuotteessa on irrotettavia hyllyohjaimia (ritilöitä) ja käyttöohje sisältää sellaisia reseptejä kuten jogurtin valmistus, ritilät on poistettava ja uunia on käytettävä annetussa kypsennystilassa. Ritilöiden irrottaminen on selostettu kohdassa PUHDISTUS JA HUOLTO.

2.1 OHJEET ASENTAJALLE

Yleiset ohjeet

• Kun olet poistanut laitteen ja sen mukana toimitettavat lisävarusteet tuotepakkauksesta, varmista, ettei laite ole vahingoittunut. Jos epäilet, että laite on vahingoittunut, älä ota sitä käyttöön, vaan ota välittömästi yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.
• Varmista, ettei laitteen asennuspaikan lähellä ole mitään syttyviä materiaaleja, kuten verhoja, öljyä, kangasta tai muita paloherkkiä materiaaleja.
• Laitteen vieressä sijaitsevien kalusteiden ja pöytätasojen on kestettävä yli 100 °C:n lämpötiloja.
  • Laitetta ei tule asentaa tiskikoneen,

jääkaapin, pakastimen, pyykkikoneen tai kuivausrummun päälle.

- Laite voidaan asentaa kalusteiden viereen vain mikäli niiden korkeus ei ylitä laitteenkeittotason korkeutta.

Lieden asentaminen

• Jos lieden vieressä on sitä korkeampia kalusteita, riittävän ilmanvaihdon varmistamiseksi kalusteiden ja laitteen väliin on jäätävä vähintään 10 cm:n rako.

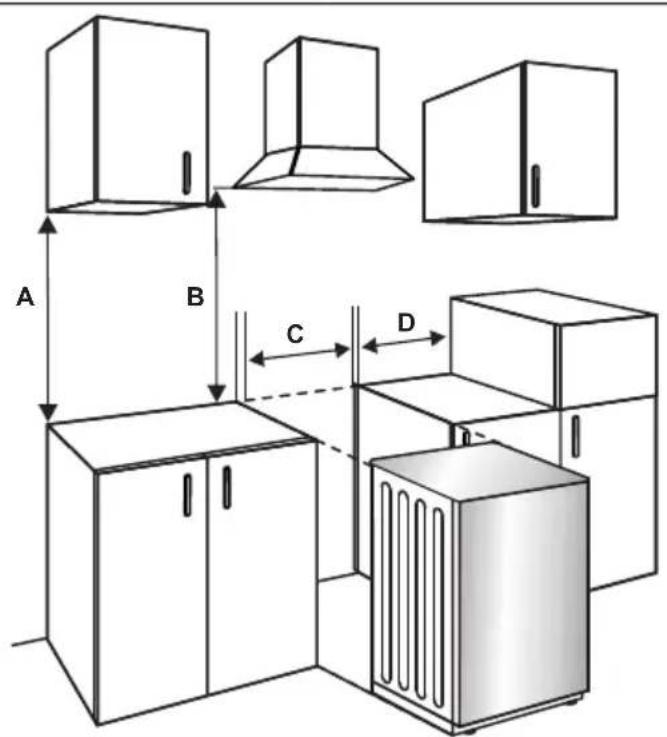

• Jos laitteen yläpuolelle asennetaan liesituuletin/-kupu tai kaappi, sen ja keittotason väliin tulee jättää riittävä turvaväli. Pienimmät sallitut turvavälit on esitetty alla.

A (mm) 420
B (mm) Liesituuletin/-kupu tai kaappi	650/700
C (mm) Tuotteen leveys
D (mm) 50

2.2 SÄHKÖKYTKENTÄ JA TURVALLISUUS

VAROITUS: Laitteen sähkökytkentä

on toteutettava valtuutetun huoltohenkilön tai pätevän

sähköasentajan toimesta tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

VAROITUS: LAITE ON MAADOITETTAVA.

- Ennen laitteen kytkemistä sähkönsyöttöön on tarkastettava, että laitteen nimellisjännite (painettu laitteen tunnistekilpeen) vastaa käytettävän sähköverkon jännitettä ja että sähköverkon johdotus on riittävän tehokas laitteen nimellistehoa varten (merkintä laitteen tunnistekilvessä).

- Varmista, että asentamisen aikana käytetään eristettyjä johtoja. Virheellinen kytkentä voi vaurioittaa laitetta. Jos sähköjohto on vaurioitunut ja se täytyy vaihtaa, sen saa tehdä vain valtuutettu henkilö.

- Älä käytä sovittimia, monipistorasioita tai jatkojohtoja.

- Sähköjohto on pidettävä etäällä laitteen kuumista osista, ja sitä ei saa taivuttaa eikä puristaa. Muutoin johto voi vaurioitua ja aiheuttaa oikosulun.

- Jos laitetta ei kytketä sähköverkkoon pistokkeella, on käytettävä vikavirtasuojaa (jonka kontaktiväli on

vähintään 3 mm), jotta turvamääräykset täyttyvät.

• Laitteeseen soveltuva syöttöjännite on 220-240 V\~.380-415 3N\~. Jos käyttöpaikassa on jokin muu syöttöjännite, ota yhteys valtuutettuun huoltohenkilöön tai pätevään sähköasentajaan.
• Sähköjohdon (H05VV-F) on oltava riittävän pitkä laitteeseen kytkemistä varten.
• Sulakkeella varustetun kytkimen täytyy olla helposti käytettävissä, kun laite on asennettu.
  • Varmista, että kaikki kytkennät on kiristetty tiukasti.
• Kiinnitä sähköjohto vedonpoistimeen ja sulje kansi.

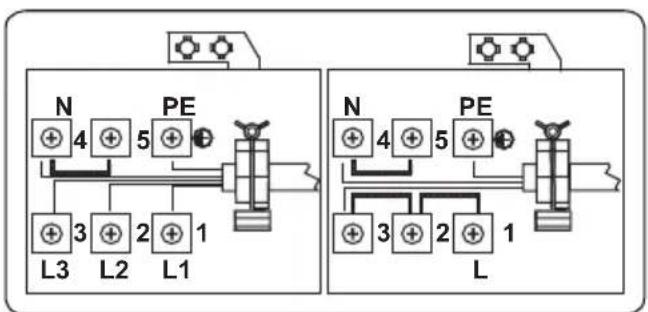

• Liitäntäkotelon kytkentä sijaitsee liitäntäkotelon päällä.


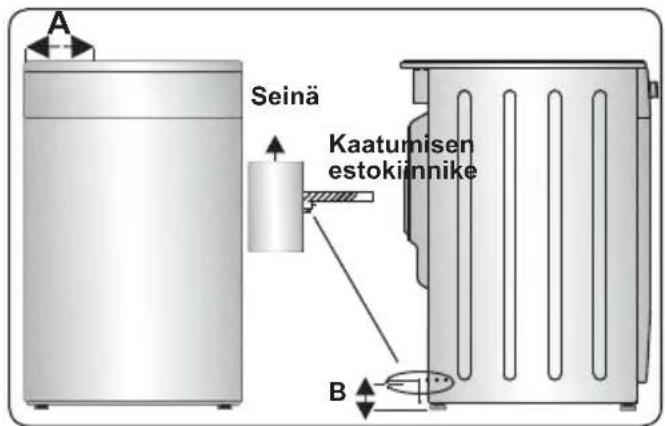

2.3 KAATUMISEN ESTOSARJA

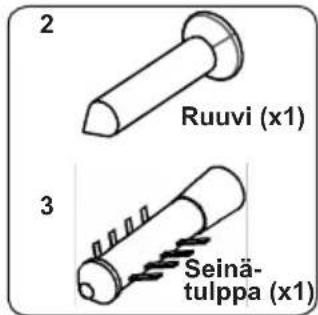

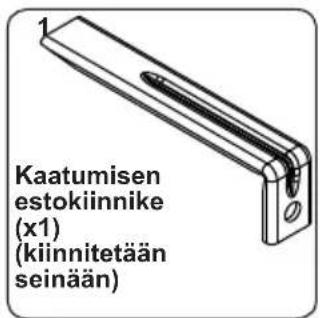

Pussi sisältää kaatumisen estosarjan. Kiinnitä kaatumisen estokiinnike (1) löysästi seinään ruuvilla (2)2) ja seinätulpalla (3). Suorita sen jälk kuvassa ja alla olevassa taulukossa esitetyt asennustoimenpiteet. Säädä kaatumisen estokiinnikettä siten, että se osuu lieden takana olevaan paikkaansa, ja kiristä sen jälkeen kiinnikkeen ruuvi. Varmista, että kaatumisen estokiinnike on lieden takana olevassa paikassaan työntämällä laitetta eteenpäin seinää kohti.

Tuotteen mitat(leveys X syvyys X korkeus)(cm)	A (mm) B (mm)
60 x 60 x 90 309,5 112
60 x 60 x 85 309,5 64

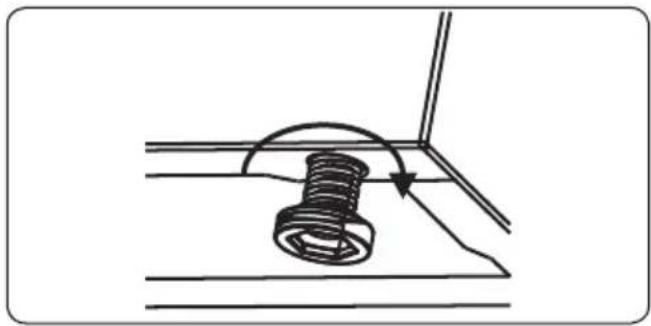

2.4 JALKOJEN SÄÄTÄMINEN

Laite on varustettu neljällä säädettävällä jalalla. Käyttöturvallisuuden varmistamiseksi on tärkeää, että laite on tasapainossa ja seisoo tukevasti. Ennen kuin aloitat ruoan valmistamisen, varmista, että laite on suorassa. Voit nostaa laitetta ylemmäs pyörittämällä jalkoja vastapäivään. Voit laskea laitetta alemmas pyörittämällä jalkoja myötäpäivään.

Jalkoja säätämällä laitteen korkeutta voidaan nostaa yhteensä 30 mm. Laite on raskas. Laitteen siirtämiseen tulisi aina varata vähintään kaksi henkilöä. Älä koskaan siirrä laitetta vetämällä tai työntämällä.

Tärkeää: Mallikohtaisissa ominaisuuksissa on eroja, ja hankkimasi tuote ei välttämättä näytä samalta kuin alla olevissa kuvissa oleva tuote.

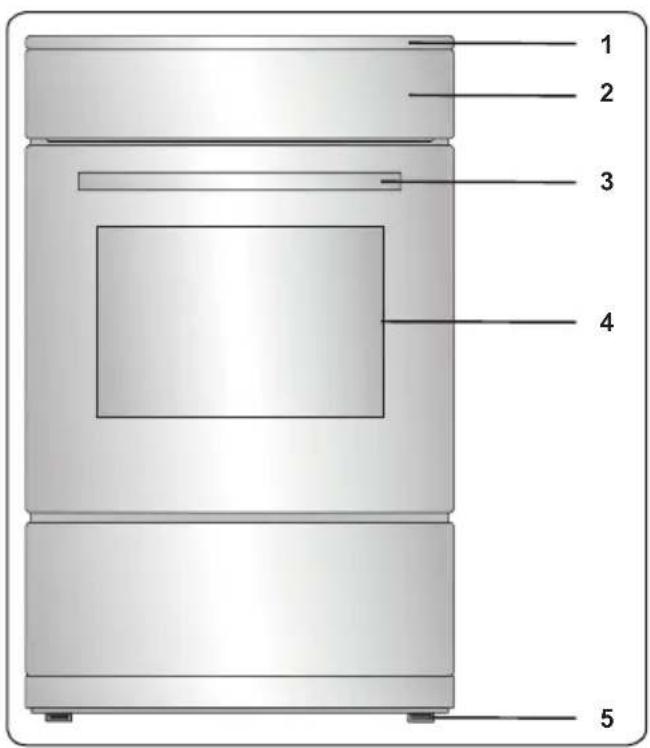

Osat

1. Keittotaso
2. Ohjauspaneeli
3. Uunin luukun kahva
4. Uunin luukku
5. Säädettävät jalat

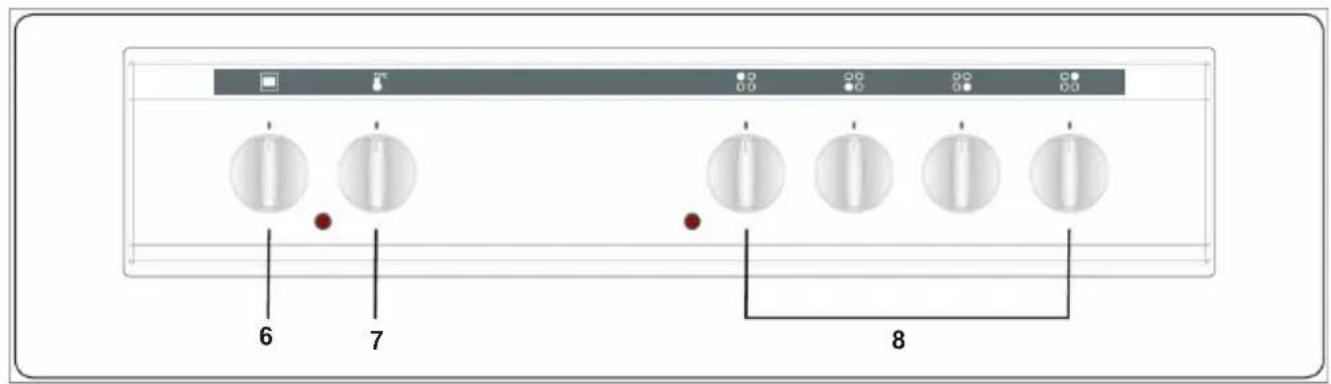

Ohjauspaneeli

1. Uunin toimintojen säätöväännin
2. Uunin lämmönsäätimen väännin
3. Keittotason säätöväännin

4. TUOTTEEN KÄYTTÖ

4.1 KEITTOTASON OHJAIMET

Keittolevyt

Keittolevyjen toimintaa ohjataan säätönupeilla, joissa on 6 asentoa.

Keittolevyjä käytetään kiertämällä säätönuppi johonkin näistä asennoista. Jokaisen säätönupin vieressä on pieni symboli, joka osoittaa, mitä keittolevyä sitä käyttäen ohjataan. Ohjauspaneelin virran merkkivalot osoittavat, mitkä keittolevyt ovat käytössä.

Säätönupin asento	Toiminto
0 Virta on kytketty pois päältä
1	Käytetään esim. voin sulattamiseen ja pienten nestemäärien lämmittämiseen
2	Käytetään suurempien nestemäärien lämmittämiseen.Käytetään kastikkeiden ja liemien valmistamiseen.
3	Käytetään pakastettujen ruokien sulattamiseen ennen kypsentämistä
4	Käytetään lihan ja kalan kypsentämiseen
5	Käytetään lihan ja pihvien paahtamiseen ja ruskistamiseen
6	Käytetään suurten nestemäärien kiehauttamiseen ja paistamiseen

VAROITUS:

• Keittolevyjen vastusten ympäristöön kertynyt kosteus on tärkeää poistaa ennen keittotason ensimmäistä käyttökertaa ja silloin, jos keittotaso on ollut pidemmän aikaa käyttämättä. Poista kosteus käyttämällä keittolevyjä alhaisimmalla tehoasetuksella noin 20 minuutin ajan.
• Älä koskaan käytä keittolevyjä ilman astioita. Levyt saattavat muutoin ylikuumentua ja vääntyä.
  • Käytä ainoastaan keittoastioita, joissa

on tasainen ja paksu pohja.

• Varmista ennen astian asettamista keittolevylle, että sen pohja on kuiva.
• Varmista, että astia asetetaan oikein keittolevyn keskelle.
• Älä käytä astioita, joiden pohjan halkaisija on keittolevyä pienempi tai suurempi, sillä energiaa kuluu silloin tarpeettomasti.

Pyöreä keittoastian pohja

Pienipohjainen keittoastia
Keittoastia, jonka pohja on epätasainen

• Jos mahdollista, käytä keittoastioissa kansia, jotta lämpö ei pääse karkaamaan.
• Laitteen käyttäjän kosketettavissa olevat osat saattavat kuumentua käytön aikana. On ehdottoman tärkeää, että lapset ja lemmikkieläimet pidetään turvallisella etäisyydellä keittotasosta sen käytön aikana ja kunnes se on jäähtynyt.
• Jos keittolevyissä näkyy halkeamia tai säröjä, kytke keittotaso välittömästi pois päältä ja ota yhteyttä valtuutettuun huoltoliikkeeseen tai -asentajaan.

4.2 UUNIN OHJAIMET

Uunin toimintonuppi

Käännä nuppi haluamaasi kypsennystoimintoa vastaavan symbolin kohdalle. Lisätietoja kypsennystoiminnoista löydät kohdasta “Uunin toiminnot”.

Uunin lämpötilanuppi

Kun olet valinnut haluamasi kypsennystoiminnon, valitse tällä nupilla haluamasi lämpötila. Uunin

lämmönsäätimen merkkivalo syttyy aina, kun lämmönsäädin on kytkeytynyt päälle ja lämmittää uunia haluttuun lämpötilaan tai ylläpitää sitä.

Uunin toiminnot

* Mallikohtaisista eroista johtuen hankkimasi uunin toiminnot saattavat erota alla kuvatuista toiminnoista.

Ainoastaan uunin lamppu kytkeytyy päälle. Uunin valo pysyy päällä, kunnes käyttö lopetetaan.

Uunin lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin ala- ja ylävastukset alkavat lämmittämään uunia. Tasalämpö kuumentaa koko uunin

tehokkaasti, ja kypsentää ruoan tasaisesti. Tämä toiminto sopii täydellisesti esimerkiksi leivonnaisten, kakkujen, itse leivotun pastan, lasagnen tai pitsojen kypsentämiseen tai paistamiseen. Tätä toimintoa käytettäessä uunia kannattaa esilämmittää 10 minuutin ajan, ja sen sisään kannattaa asettaa vain yksi pelti/ritilä kerrallaan.

termostaatti ja merkkivalot kytkeytyvät päälle, ja uunin alavastus alkaa toimia. Alalämpö soveltuu erityisesti pizzan lämmittämiseen, sillä

lämpö nousee alhaalta ylöspäin lämmittäen siten uuniin asetetun ruoan. Tämä toiminto soveltuu myös muiden aiemmin kypsennettyjen ruokien lämmittämiseen.

termostaatti ja merkkivalot kytkeytyvät päälle, ja uunin ylävastus alkaa toimia. Ylävastuksen tuottama lämpö kypsentää uuniin asetetun ruoan

ylhäältä päin. Ylälämpö soveltuu erityisesti aiemmin kypsennettyjen ruokien yläpinnan ruskistamiseen ja ruokien lämmittämiseen.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grillivastus alkaa lämmittämään uunia. Tämän toiminnon

avulla voit grillata ja paahtaa ruokia uunin ylimmillä tasoilla. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grilli- ja ylävastukset alkavat lämmittämään uunia. Käytä tätä toimintoa,

kun haluat grillata ruokaa tavanomaista nopeammin tai grillatessasi tavanomaista suurempia määriä lihaa tai muuta ruokaa. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Varoitus: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin

lämpötilaksi tulee valita 190°C.

4.3 KYPSENNYSTAULUKKO

Toiminto	Ruoat
Staattinen	Voitaikina 2 - 3	- 4 170-19	0 35-45
	Kakku 2 - 3	- 4 170-190	30-40
	Keksi 2 - 3	- 4 170-190	30-40
	Pata 2 175	-200 40-50
	Kana 2 - 3	- 4 200 45-60
Grillaus	Grillatut lihapullat	5 200	10-15
	Kana * 190	50-60
	Kyljys 4 - 5	200 15-25
	Naudan pihvi	5 200	15-25

* Käytä kanavarrasta, jos saatavana.

4.4 LISÄVARUSTEET

EasyFix-ritiläteline

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

- Aseta tarvike oikeaan kohtaan uunin sisään.

- Jätä vähintään 1 cm väli tuulettimen kannen ja tarvikkeen väliin.

- Ole varovainen ottaessasi astioita ja/tai tarvikkeita uunista. Kuumat ruoat tai tarvikkeet voivat aiheuttaa palovammoja.

- Tarvikkeiden muoto saattaa muuttua lämmön vaikutuksesta. Kun ne ovat jäähtyneet, ne palautuvat alkuperäiseen muotoonsa ja toimivat normaalisti.

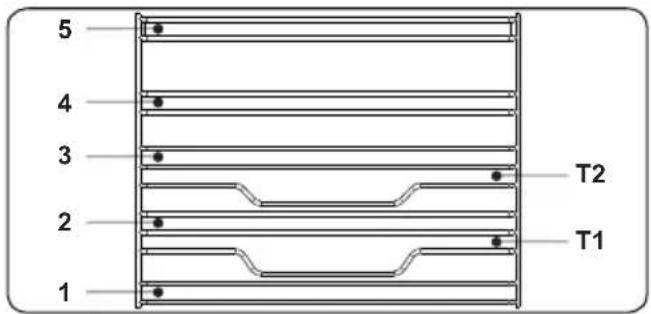

- Pellit ja ritilät voidaan sijoitta mille tahansa tasolle 1-5 välillä.

- Teleskooppikisko voidaan sijoittaa tasoille T1, T2, 3, 4 ja 5.

- Tasoa 3 suositellaan yhdellä tasolla kypsennykseen.

- Tasoa T2 suositellaan yhdellä tasolla kypsennykseen teleskooppikiskoilla.

- Pyörivän vartaan ritiä on sijoitettava tasolle 3.

- Tasoa T2 käytetään pyörivän vartaan ritilän sijoittamiseen teleskooppikiskoilla.

****Tarvikkeet saattavat vaihdella mallista riippuen.

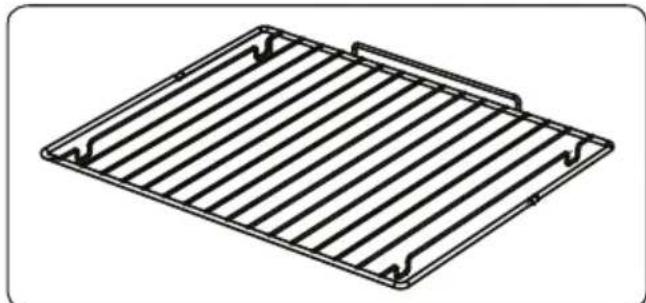

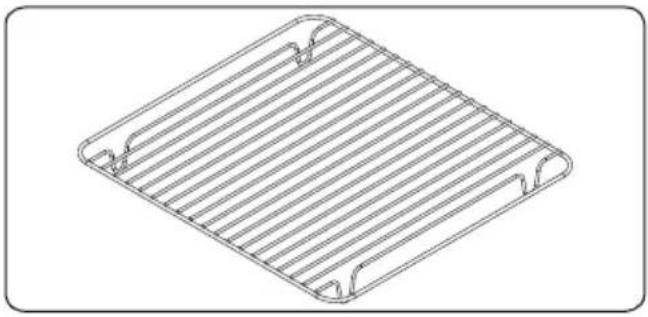

Ritilä syville astioille

Varmista, että ritiä on asetettu oikein syvään astiaan. Suosittelemme käyttämään tätä pihvien, lihapullien ja vastaavien grillaamiseen.

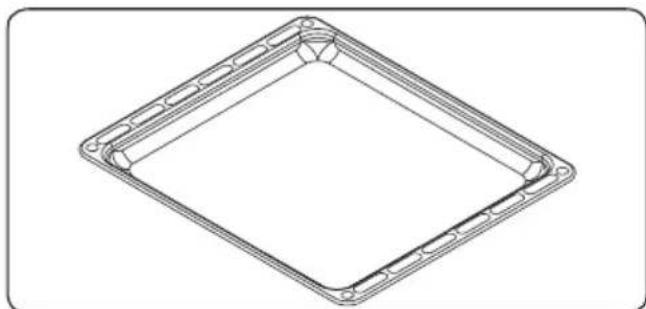

Vuoka ( syvä uunipelti)

Syvä pelti sopii esimerkiksi pataruokien valmistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

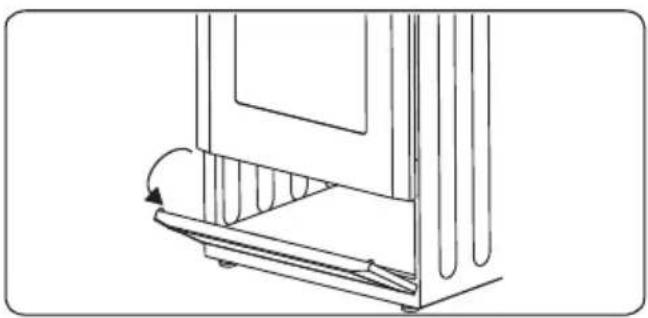

Laitteeseen kuuluu säilytyslaatikko, jossa voit säilyttää siihen kuuluvia lisävarusteita, kuten peltejä ja ritilöitä sekä esimerkiksi kattiloita ja pannuja.

VAROITUS: Laatikon sisäpinnat voivat kuumentua käytön aikana. Älä säilytä laatikossa ruokaa tai mitään muovia tai helposti syttyviä materiaaleja sisältäviä tuotteita.

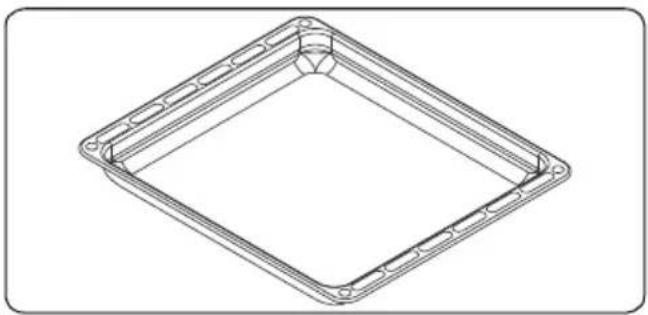

Matala uunipelti soveltuu parhaiten leivonnaisten paistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

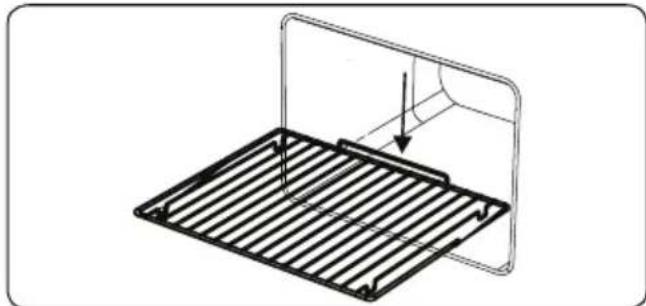

Uuniritilän päällä voit grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

Aseta ritilä samalla korkeudella oleviin kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

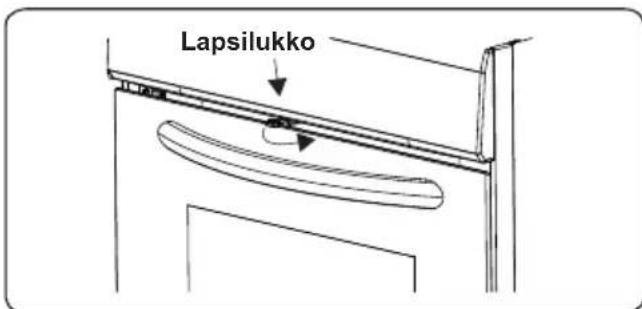

Avaa uunin luukku nostamalla ensin lapsilukkoa ja työntämällä sitä oikealle. Vedä sitten luukkua itseesi päin kahvasta vapaalla kädelläsi ja vapauta lapsilukko. Kun luukku sulkeutuu, nosta lapsilukkoa ja työnnä sitä oikealle. Kun luukku on sulkeutunut, vapauta lapsilukko.

5. PUHDISTUS JA HUOLTO

5.1 PUHDISTUS

VAROITUS: Kytke laite pois päältä ja anna sen jäähtyä ennen puhdistusta.

Yleiset ohjeet

• Tarkista ennen puhdistustuotteiden käyttöä, että ne soveltuvat laitteelle ja että ne ovat valmistajan suosittelemia.
• Käytä puhdistusvaahtoja ja -nesteitä, jotka eivät sisällä mikrohiukkasia. Älä käytä syövyttäviä (happamia tai emäksisiä) puhdistusvaahtoja, hankaavia puhdistusjauheita, karkeaa teräsvillaa tai raskaita työkaluja, sillä ne voivat vahingoittaa laitteen pintoja.

Älä käytä mikrohiukkasia sisältäviä puhdistustuotteita, sillä ne saattavat naarmuttaa laitteen lasi-, emali- ja lipintoja.

- Jos puhdistusnestettä läikkyy, poista roiskeet välittömästi vaurioiden välttämiseksi.

Älä puhdista mitään laitteen osaa höyrypuhdistimella.

Uunin sisäpintojen puhdistaminen

• Uunin emaloitujen sisäpintojen puhdistaminen onnistuu helpoimmin, kun uuni on lämmin.

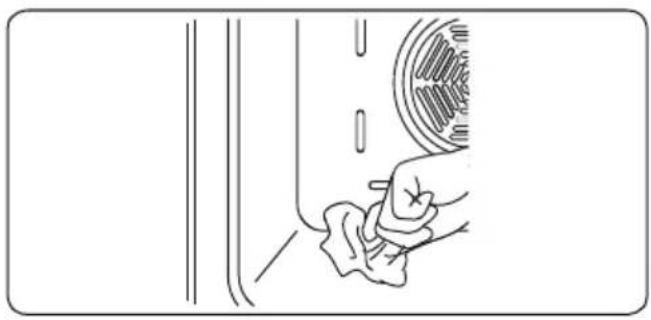

• Pyyhi uunin sisäpinnat saippuaveteen kostutetulla pehmeällä liinalla aina käytön jälkeen. Huuhtele sitten pinnat märällä liinalla ja kuivaa ne lopuksi kuivalla liinalla.
• Uunin kaikki pinnat saattaa olla tarpeen puhdistaa ajoittain nestemäisellä puhdistusaineella.

Keittolevyjen puhdistaminen

• Puhdista keittolevyt säännöllisesti.
• Pyyhi keittolevyt pelkkään veteen kostutetulla pehmeällä liinalla. Kytke lopuksi keittolevyt päälle lyhyeksi aikaa, jotta ne kuivuvat.

Emaloitujen osien puhdistaminen

• Puhdista laitteen emaloidut osat säännöllisesti.
• Pyyhi emaloidut osat saippuaveteen kostutetulla pehmeällä liinalla. Huuhtele pinnat märällä liinalla ja kuivaa ne lopuksi kuivalla liinalla.

Älä puhdista emaloituja osia, kun ne ovat kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vettä, sitruunaa tai tomaattimehua emaloiduille pinnoille ksi aikaa.

Ruostumattomasta teräksestä valmistettujen osien puhdistaminen (vain tietyt mallit)

• Puhdista laitteen ruostumattomasta teräksestä valmistetut osat säännöllisesti.
• Pyyhi ruostumattomasta teräksestä valmistetut osat pelkkään veteen kostutetulla pehmeällä liinalla. Kuivaa osat lopuksi kuivalla liinalla.

Älä puhdista ruostumattomasta teräksestä valmistettuja osia, kun ne ovat kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vettä, sitruunaa tai tomaattimehua ruostumattomasta

teräksestä valmistettujen osien pinnoille pitkäksi aikaa.

Maalattujen pintojen puhdistus (mikäli niitä on laitteessa)

• Tomaatin, tomaattipyreen, ketsupin, sitruunan, öljyjohdannaisten, maidon,

sokeristen ruokien ja juomien sekä kahvin jättämät tahrat tulee puhdistaa välittömästi lämpimään veteen kastetulla kankaalla. Jos tahroja ei puhdisteta ja ne pääsevät kuivumaan pinnoille, niitä EI saa hangata kovilla esineillä (kuten terävillä piikeillä, teräksisillä tai muovisilla hankaustyynyillä tai hiovilla tiskisienillä), runsaasti alkoholia sisältävillä puhdistusaineilla, tahranpoistoaineilla, rasvanpoistoaineilla tai pintaa hiovilla kemikaaleilla. Muussa tapauksessa jauhemaalatut pinnat voivat syöpyä ja niihin voi ilmaantua tahroja. Valmistaja ei ole vastuussa vahingoista, jotka ovat seurausta väärien puhdistustuotteiden tai -menetelmien käytöstä.

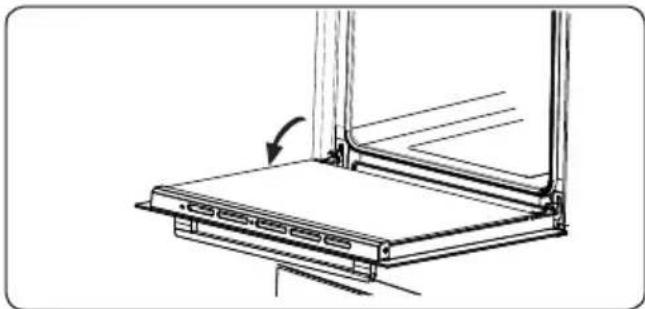

Sisemmän lasin irrottaminen

Sinun on irrotettava uunin luukun sisempi lasilevy puhdistusta varten. Irrota levy alla esitettyä ohjetta noudattaen.

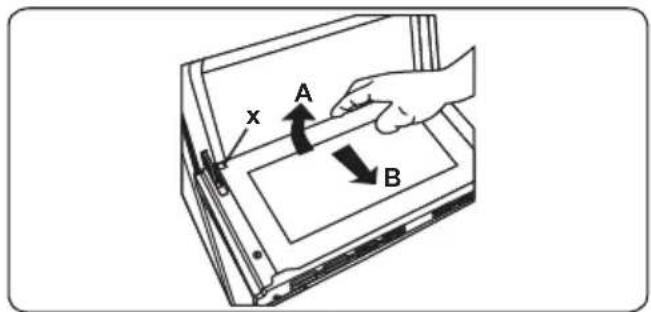

1. Työnnä lasilevyä suuntaan B ja irrota se kiinnikkeestä (x). Irrota lasilevy luukusta vetämällä sitä suuntaan A,

Näin asetat sisemmän lasin takaisin paikalleen:

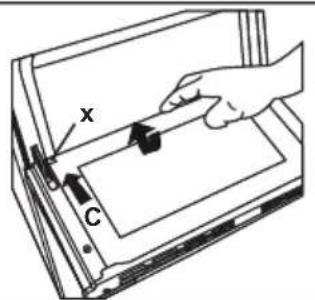

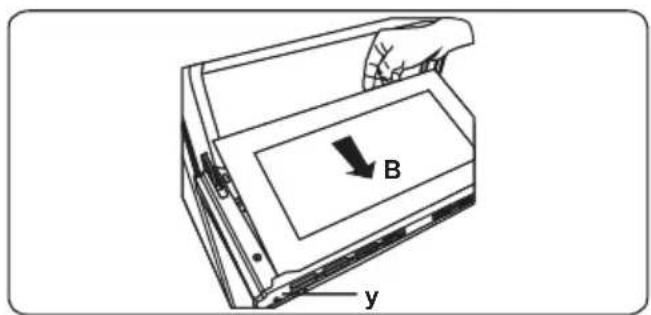

1. Työnnä lasilevyä kohti kiinnikettä (y) ja sen alle, suuntaan B.

1. Aseta lasilevy kiinnikkeen (x) alle, suuntaan C.

Jos uunin luukussa on kolme lasilevyä, kolmas lasilevy irrotetaan samalla tavalla kuin toinen lasilevy.

Sinun on irrotettava uunin luukku puhdistusta varten. Irrota luukku alla esitettyä ohjetta noudattaen.

1. Avaa uunin luukku.

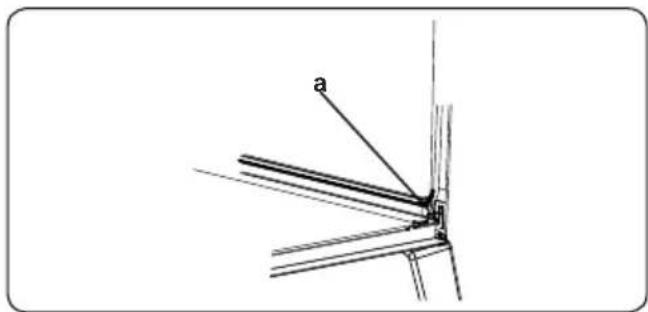

1. Avaa luukun lukitsin (a) (ruuvimeisseliä käyttäen) sen ääriasentoon.

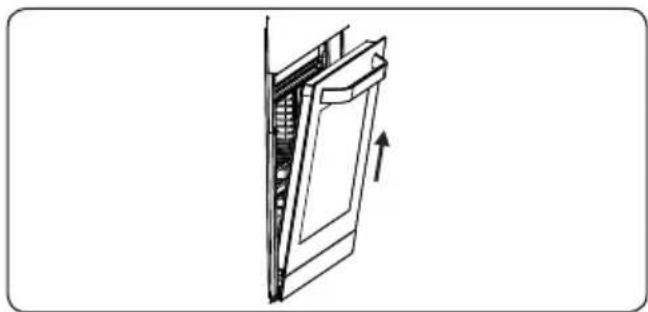

1. Sulje luukku lähes kiinni asti ja irrota se sitten paikaltaan itseäsi kohti vetämällä.

Kannatinritilän irrottaminen

Kun haluat irrottaa uuniritilän, vedä sitä aluksi kuvassa esitetyllä tavalla. Vapauta pidikkeet (a), ja nosta ritilää ylöspäin.

VAROITUS: Tämän laitteen saa huoltaa ainoastaan valtuutettu huoltohenkilö tai koulutettu öasentaja.

Uunilampun vaihtaminen

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen puhdistus- tai huoltotoimenpiteiden aloittamista.

• Irrota lasinen suojus ja poista sen alla oleva polttimo.
• Aseta vanhan polttimon tilalle uusi (300 °C:n lämpötilan kestävä) polttimo (230 V, 15–25 W, tyyppi E14).
• Kiinnitä lasinen suojus takaisin paikalleen. Uuni on nyt valmis käytettäväksi.
• Tuote sisältää energiatehokkuusluokan G valonlähteen.
• Loppukäyttäjä ei voi vaihtaa valonlähdettä. Huoltopalvelua tarvitaan.
• Mukana toimitettua valonlähdettä ei ole tarkoitettu käytettäväksi muissa sovelluksissa.

Vaihdettava valonlähde ammattilaisen toimesta

Uunilamppu on suunniteltu käytettäväksi kodin keittiölaitteissa, Se ei sovellu kodin huoneiden semiseen.

6. VIANETSINTÄ JA KULJETUS

6.1 VIANETSINTÄ

Jos laitteessa ilmenee ongelma, jota ei ole mahdollista ratkaista tässä kohdassa annettujen ohjeiden avulla, ota yhteyttä valtuutettuun huoltoliikkeeseen tai -asentajaan.

Ongelma Mahdollinen syy Ratkaisu
Keittolevyt tai -alueet eivät kytkeydy päälle.	Laitteeseen ei tule virtaa.	Tarkista laitteen virtapiirin sulake.Tarkista, onko alueellasi sähkökatko,yrittämällä kytkeä päälle jokin toinen sähkölaite.
Laitteesta vapautuu epämiellyttävää hajua ensimmäisillä käyttökerroilla.	Uusi laite.	Aseta jokaiselle keittolevylle tai -alueelle vedellä täytetty keittoastia ja käytä levyjä/alueita 30 minuutin ajan.
Uuni ei kytkeydy päälle. Virransyöttö on katkennut.		Tarkista, tuleeko laitteeseen virtaa. Tarkista myös, toimivatko keittiön muut laitteet.
Uuni ei kuumene riittävästi/lainkaan.	Uunin lämpötila on asetettu väärin.Uuninluukku on jätetty auki.	Tarkista, että uunin lämpötilan säätönuppi on asetettu oikeaan asentoon.
Uuni paistaa epätasaisesti.	Uuniritilä/pelti on asetettu vääärään tasoon.	Tarkista, että uunin lämpötila on asetettu oikein ja että uuniritilä/pelti on oikeassa tasossa.Älä avaa toistuvasti uuninluukkua, ellei kypsennettävää ruokaa tarvitse kääntää tai sekoittaa. Luukun toistuva avaaminen laskee uunin lämpötilaa, jolloin ruoka ei kypsy välttämättä halutulla tavalla.
Uunin lamppu ei toimi (lampulla varustetut mallit).	Lamppu on palanut.Uuniin ei tule virtaa, tai se on kytketty pois päältä.	Vaihda lamppu noudattamalla annettuja ohjeita.Varmista, että laitteen virtajohto on liitetty pistorasiaan ja että laitteeseen tulee virtaa.
Uunin tuuletin pitää voimakasta ääntä (kiertoilmatoiminnolla varustetut mallit).	Uuniritilät/pellit tärisevät.	Tarkista, että uuni on vaakatasossa.Varmista, että tärisevät uuniritilät/pellit eivät kosketa uunin takaseinää.

6.2 KULJETUS

Jos tuotetta tarvitsee kuljettaa, pakkaa se alkuperäiseen pakkaukseen kuljetuksen ajaksi. Noudata pakkaukseen merkittyjä kuljetusta koskevia merkintöjä. Teippaa kaikki liikkuvat osat kiinni tuotteeseen, jotta tuote ei vahingoitu kuljetuksen aikana.

Jos alkuperäinen pakkaus on hävitetty, käytä laatikkoa, joka suojaa laitetta ja erityisesti sen ulkopintoja ulkoisilta voimilta ja iskuilta.

7. TEKNISET TIEDOT

7.1 ENERGIAN KULUTUSTA KOSKEVAT TIEDOT

Tuotemerkki		HELKAMA
Malli		HKLV63
Uunin tyyppi SÄHKÖ
Paino kg		41,1
Energiatehokkuusindeksi (EEI) - perinteinen		92,0
Energiatehokkuusindeksi (EEI) - kiertoilma		-
Energialuokka		A
Energiankulutus (sähkö) - perinteinen kWh/sykli		0,80
Energiankulutus (sähkö) - kiertoilma kWh/sykli		-
Uunipesien lukumäärä 1
Lämmönlähde SÄHKÖ
Tilavuus I		76
Tämä uuni noudattaa standardin EN 60350-1 vaatimuksia
Energiansäästövihjeitä
Uuni- Valmista mahdollisuuksien mukaan ruokia samanaikaisesti.- Pidä esilämmitysaika lyhyenä.- Älä pidennä ruoanvalmistusaikaa.- Älä unohda sammuttaa uunia ruoanlaiton päätyttyä.- Älä avaa ruoanlaiton aikana uuninluukkua.
Lieden tyyppi Sähkö
Ruoanlaittoalueiden lukumäärä 4
Lämmitysteknologia 1 Keittolevy
Koko 1 cm ∅14,5
Energiankulutus 1 Wh/kg 193,0
Lämmitysteknologia 2 Keittolevy
Koko 2 cm ∅14,5
Energiankulutus 2 Wh/kg 194,0
Lämmitysteknologia 3 Keittolevy
Koko 3 cm ∅18,0
Energiankulutus 3 Wh/kg 193,0
Lämmitysteknologia 4 Keittolevy
Koko 4 cm ∅18,0
Energiankulutus 4 Wh/kg 194,0
Liesitason energiankulutus Wh/kg 193,5
Tämä liesi noudattaa standardin EN 60350-2 vaatimuksia
Energiansäästövihjeitä
Keittotaso- Käytä tasapohjaisia ruoanlaittoastioita.- Käytä oikeankokoisia ruoanlaittoastioita.- Käytä kannellisia ruoanlaittoastioita.- Minimoi nesteen tai rasvan määrä.- Kun neste alkaa kiehua, laske asetusta.
