KÄYTTÖOHJE COMPACT-300 Cu Nibe
Käyttö- ja asennusohje Lämminvesivaraaja
FI
Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi teitä, jotka tulisi teettää ammattilaisella.
Käsikirja tulee jättää asiakkaalle.
Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva-raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta.
Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.
Pidätämme oikeudet rakennemuutoksiin.
©NIBE 2022.
KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.
Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun.
Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.
SYMBOLIT

HUOM!
Tämä symboli merkitsee ihmistä tai konetta uhkaa- vaa vaaraa.

MUISTA!
Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.
MERKINTÄ
Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.
YLEISTÄ
SARJANUMERO
Sarjanumero on etuluukun oikeassa alakulmassa.

MUISTA!
Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä.
ASENNUSTEN TARKASTUS
Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö.
| √ | HuomautusKuvaus | tus | PäiväysAlle | |
| Käyttövesi (sivu 9) | ||||
| Sulkuventtiilit | ||||
| Sekoitusventtiili | ||||
| Kylmä vesi (sivu 9) | ||||
| Sulkuventtiilit | ||||
| Takaiskuventtiili | ||||
| Varoventtiili | ||||
| Sähkö (sivu 9) | ||||
| Kytketty syöttö | ||||
Käyttäjälle
HUOLTO
HUOLTO
Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmistenumero (PF3) (14 numeroinen) ja asennuspäivä pitää aina mainita kaikissa yhteydenotoissa.
VAROVENTTIILI
Varoventtiili päästää joskus vettä, kun lämmintä vettä on Vain NIBE:n toimittamia varaosia saa käyttää.
laskettu. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen paine kasvaa ja varoventtiili aukeaa.
Varoventtiili pitää tarkastaa säännöllisesti tukkeutumisen estämiseksi (noin 4 kertaa vuodessa).
Tee tarkastus seuraavasti:
- Avaa venttiili kiertämällä säätöpyörää varovasti vastapäivään.
- Tarkasta, että venttiilin läpi virtaa vettä.
- Sulje venttiili vapauttamalla se. Ellei se sulkeudu automaattisesti vapautettaessa, kierrä sitä hieman vastapäivään.
Ellei näin tapahdu, varoventtiili on viallinen ja se pitää vaihtaa.
TYHJENNYS
- Katkaise lämminvesivaraajan jännitteensyöttö.
- Sulje sulkuventtiili () (kierrä vastapäivään).
- Avaa sekoitusventtiili () kokonaan (kierrä vastapäivään).
- Avaa varoventtiili (FL1) ((kierrä hitaasti vastapäivään, kunnes se jää yläasentoon).

HUOM!
Vesi tyhjennetään varoventtiilin ylivuotoputken kautta. Varo vesiroiskeita. Palovammavaara.
- Päästä järjestelmään ilmaa avaamalla lämminvesihana. Jos tämä ei riitä, avaa sekoitusventtiilin putkiliitos (merkitty VV).
Lämminvesivaraajan nopeampaa tyhjennysta varten avaa ilmausruuvia (QM5) muutama kierros. Ruuvin vierestä saattaa valua hieman vettä.
TOIMENPITEET KÄYTTÖHÄIRIÖIDEN YHTEYDESSÄ

HUOM!
Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.
Ellei vesi lämpene, tarkasta sähkökeskuksen varokkeet. Ellei varokkeita ole lauennut, syynä voi olla se, että lämpötilanra-joitin on lauennut lämminvesivaraajaan tulleen vian vuoksi. Kun vika on korjattu, rajoitin voidaan palauttaa.
Asentajalle
YLEISTÄ
Compact R 300:n paineastia on valmistettu ruostumattoma ta teräksestä.
Paineastia on suunniteltu ja valmistettu 10 baarin varokepai- neelle.
Vesisäiliö on lämpöeristetty tehokkaasti EPS:llä (ympäristöys-20-55 mm tävällinen solumuovi).
Ulkokotelo on jauhemaalattua teräspeltiä ja takalevy galva-noitua teräspeltiä.
Sähkövastus on asennettu laipalla 0 80 mm asennusauk-
koon, mikä helpottaa sen irrotusta sekä mahdollistaa säilion. Compact R 300:n asennustilan on oltava lämmitetty ja siinä sisäpuolen tarkastuksen ja puhdistuksen. on oltava lattiakaivo.
Täydellinen valmiiksi tehtaassa asennettu venttiilivarustus: LUUKKUJEN IRROTUS
sekoitusventtiili, takaiskuventtiili, alipaineventtiili (vain CU),
varo-/laskuventtiili sekä sulkuventtiili.
KULJETUS
Compact R 300 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa.
Tarkasta, että Compact R 300 ei ole vahingoittunut kuljetuksen aikana.
ASENNUS
Lämminvesivaraajan saa asentaa vain pystyasentoon.
Aseta Compact R 300 vakaalle alustalle, joka kestää sen -painon, mieluiten betonilattialle tai -jalustalle. Säädä laite vaakasuoraan ja vakaaseen asentoon säätöjaloilla.

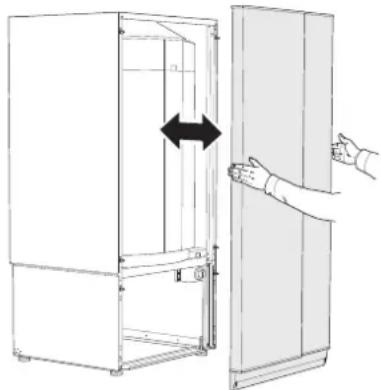

ETULUUKKU

Vedä luukku suoraan ulos.
SIVUPELLIT
Sivupeltien alaosa voidaan irrottaa asennustyön ajaksi. Tämä helpottaa käsiksi pääsyä sivuilta. Sivupellit voidaan asentaa takaisin myös ahtaissa tiloissa.

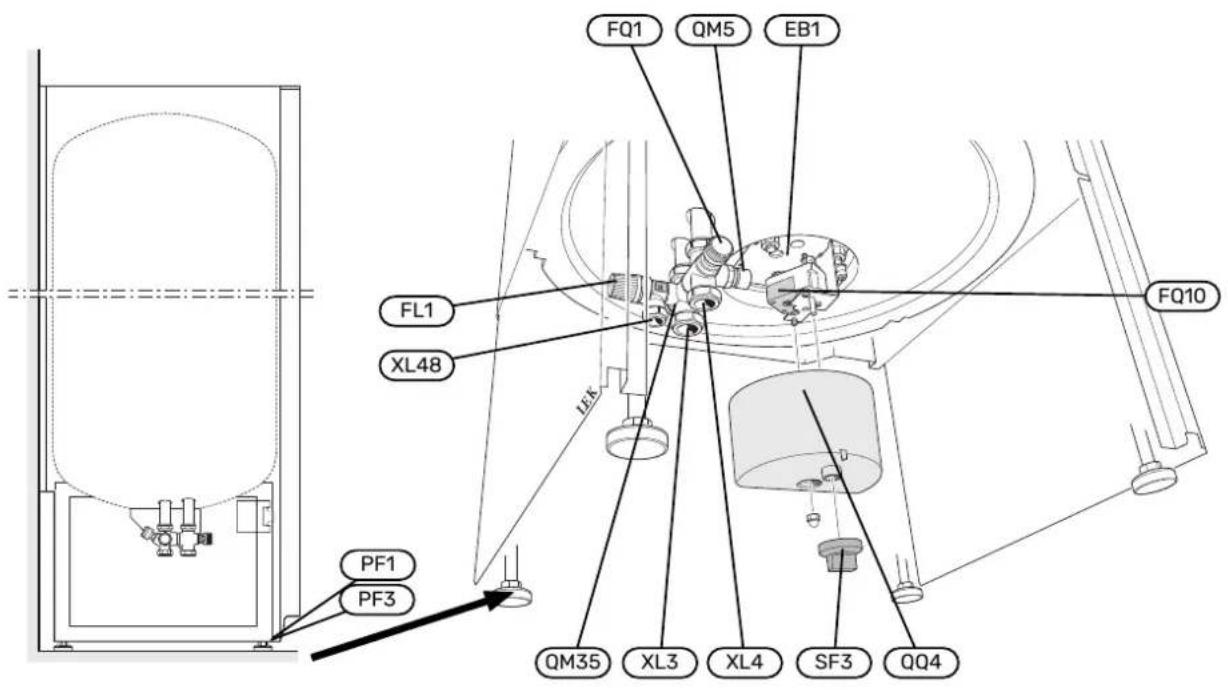

KOMPONENTTIEN SIJAINTI
COMPACT R 300

XL3
022 mm
XL4 Käyttövesiliitäntä puserrusliitin 022 mm
XL48 Varoventtiililitäntä puserrusliitin 015 mm
LVI-komponentit
Varoventtiili/tyhjennysventtiiliFL1
FQ1 Sekoitusventtiili
QM5 Ilmausruuvi
QM35 Sulkuventtiili, kylmäves¹
^1 Ei näy kuvassa
Komponenttikaavion merkinnät standardin IEC 81346-1 ja 81346-2 mukaan.
SähkökomponentitPutkiliitännät
SähkövastusEB1Kylmävesiliitäntä puserrusliitin
LämpötilarajoitinFQ10
Kytkentätila, lämpötilarajoitinQQ4
Termostaatin säätöpyöräSF3
Muut
Tyyppikilpi (jalustassa etuluukun takana)PF1
Sarjanumerokilpi (jalustassa etuluukun takana)PF3
PUTKILIITÄNNÄT
YLEISTÄ
Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti.
Lämminvesivaraajan jalka on reilun kokoinen ja mahdollistaan näin piilotetun putkiasennuksen. Putket voidaan vetää suoraan lattiasta tai katon läpi (takalevyn aukon kautta). Myös jakoputki voidaan asentaa jalustaan.
Venttiiliryhmää ei saa käyttää ulkoiseen asennukseen, siirtä ulos tai jakaa. Sekoitusventtiili (FQ1) säädetään haluttuun lämpimän käyttöveden lämpötilaan. Lämpötilaa nostetaan kiertämällä sekoitusventtiilin säätöpyörää vastapäivään.
Säätöalue 40 - 65 °C. Käytettäessä muoviputkea tai heh tettua kupariputkea pitää käyttää sisäpuolista tukiholkkia. Varoventtiilistä johdetaan ylivuotoputki viemäriin. Ylivuoto-
putken pitää olla saman kokoinen kuin varoventtiilin liitäntä.4-vaiheasennuksessa lämminvesivaraajan teho on 1 kW ja Ylivuotoputken pitää kaataa koko matka lattiakaivoon asti2-vaiheasennuksessa 3 kW. 3-vaiheasennuksessa teho on vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. 3/6 kW.
Putken pää pitää jättää näkyville eikä sitä saa asettaa säh komponenttien läheisyyteen.
Varmista, että tuleva vesi on puhdasta. Omaa kaivoa käytäsvun estämiseksi asetukseksi suositellaan 60 °C. Lämpö-täessä järjestelmään on ehkä asennettava vedensuodatin.tila säädetään termostaatin säätöpyörällä (SF3) ja se on
Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso enintään noin 80 °C.
voimassa olevat asetukset.

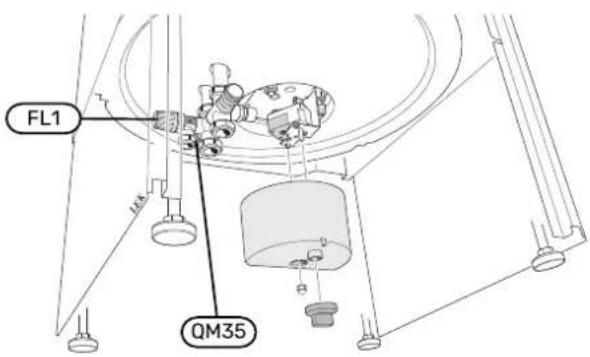

TÄYTTÖ JA ILMAUS
- Varmista, että varoventtiili (FL1) on suljettu.
- Avaa sulkuventtiili (QM35).
- Avaa kuumavesihana.
- Kun lämminvesihanasta tulevassa vedessä ei ole enää ilmakuplia, lämminvesivaraaja on täynnä ja hanan voi sulkea.

SÄHKÖASENNUKSET

HUOM!
Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.
Kytke jännitteen syöttö kaikkinapaisen turvakytkimen kautta.
a Compact R 300 mukana toimitetaan virtajohto.

HUOM!
Lämminvesivaraajan pitää olla kokonaan täytetty vedellä ennen kuin sähkön voi kytkeä päälle.
fä.vaiheasennuksessa lämminvesivaraajan teho on 1 kW ja 2-vaiheasennuksessa 3 kW. 3-vaiheasennuksessa teho on 3/6 kW.
TERMOSTAATTI
Parhaiden käyttöolosuhteiden varmistamiseksi ja bakteeri- träsvun estämiseksi asetukseksi suositellaan 60 °C. Lämpö- tila säädetään termostaatin säätöpyörällä (SF3) ja se on
enintään noin 80 °C.

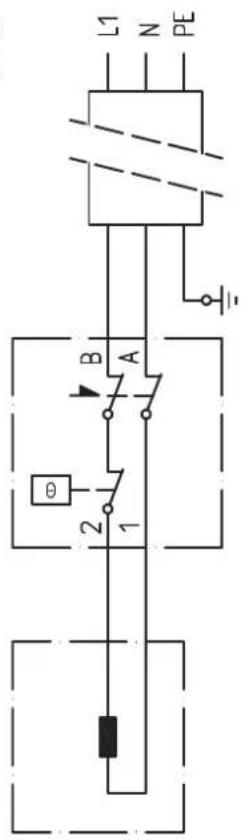

SÄHKÖKYTKENTÄKAAVIO
1-vaihe 1 kW/2-vaihe 3 kW
230V\~50Hz
1,0 kW
400V 2\~50Hz
3,0 kW

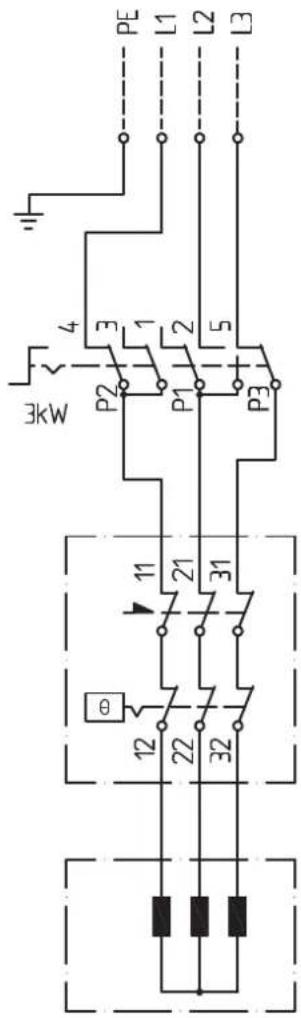

3-vaihe 3/6 kW
Vaatii lisävarusteen
400V 3\~50Hz


HUOLTO
HUOLTOTOIMENPITEET
Varoventtiili
Katso varoventtiilin tarkastus luvusta "Tarkastus ja hoito" sivulla 6.
Tyhjennys
Katso lämminvesivaraajan tyhjennys luvusta "Tarkastus ja hoito" sivulla 6.

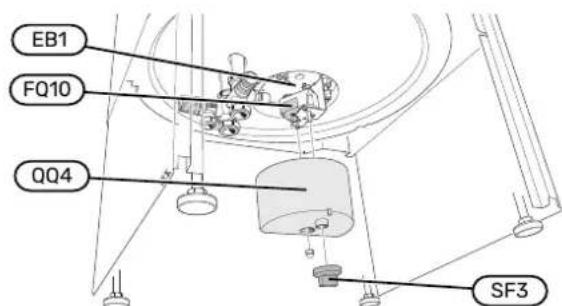

Lämpötilarajoittimen palautus

HUOM!
Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.
Jos lämpötilarajoitin (FQ10) on lauennut, lämminvesivaraajan pitää antaa jäähtyä vähintään tunnin ajan ennen kuin sen saa palauttaa.
- Irrota termostaatin säätöpyörä (SF3) ja muovikansi (QQ4).
- Paina kevyesti lämpötilarajoittimen painiketta.

1-vaihe/2-vaiheasennus
Maks 40 N (n. 4 kg)

3-vaiheasennus
Anturien asennus
Termostaatin ja lämpötilanrajoittimen anturien asennus. Varmista, että anturit ovat anturiputkien pohjassa.

Tekniset tiedot
MITAT
Kaikki mitat ovat millimetreinä.
Compact R 300 - 1710 mmKorkeus
* Sivupeltien alaosa voidaan irrottaa asennustyön ajaksi. Tämä helpottaa käsiksi pääsyä sivuilta. Sivupellit voidaan asentaa takaisin myös ahtaissa tiloissa.
MUISTA!
Putkia ei saa asentaa pisteillä merkitylle alueelle!
TEKNISET TIEDOT
| Halli | 300 | |||
| Tilavuus | litraa | 269 | ||
| Nettiapaino | kg | 79 | ||
| Vaadittunostokarkeus | mm | 1840 | ||
| Kerroosiosuoja | Ruostumaton teräs | |||
| Maksimipaine | MPa/bar | 1,0/10,0 | ||
| Katelointilukka | IP24 | |||
| Jännite | 230V - 50 Hz, 400V 2 - 50Hz ja 400V 3 - 50 Hz | |||
| Suositeltu varoke | A | 6 1-valhe | 10 2-valhe | 10 3-valhe |
| Teho | kW | 1^2 | 3 | 6.0^3 |
| Lämmitysaika (10 °C-60 °C) ^1 | h | 15.5^2 | 5,0 | 2.5^3 |
| Lämpösisältö 80 °C lämpötlassa | kW/h | 21,8 | ||
| Käyttövesikapasiteetti ^1 | litraa | 564 | ||
| Aihe asetuksen (EG)mukaan, nro 1907/200-6, artikkeli 33 (Reach) | Lyijyä messinkiosissa | |||
| Tuotenumero | 084 063 | |||
^1 Päte isun tuloveden lämpõtila on 10 °C, käyttöveden menolämpõtila on 40
^2 El vakloversio.
°C. kulutus on 12 litraa minuutise ja termostaatin asetus on 80 °C.
^1 Vaatil Isäverusteen (6 kW).
ENERGIAMERKINTÄ
| Võmistaja | KBE | ||
| Ha % | ER57-R 300 Pi | ER57-R 300 Pi skw | |
| Imotettu juokautusprofilit | XL | XL | |
| Hyötyushdeluckka käyttöveden lämmityksessä 2 | D | D | |
| Käyttöveslämmityksen energiatehokkurs, _th | % | 37,3 | 37,3 |
| Vuotinen käyttöveslämmityksen energänkulutus, AEC | kWh | 4491 | 4491 |
| Määrä, 40-asteinen käyttöves, V40 | l | 395 | 395 |
| Termostaatin aetus | °C | 60 | 60 |
| Päivittäinen sähkönkulutus, Q_rest | kWh | 20.86 | 20.86 |
| Ääntehotaso I_stjG | dB | 15 | 15 |
| Sövellettavat standardit | EN 50440 | ||
Tämä esite on NIBE Energy Systemsin julkaisu. Kaikki tuotekuvat ja tiedot perustuvat julkaisun hyväksymishetkellä voimassa olleisiin tietoihin.
NIBE Energy Systems ei vastaa tämän esitteen mahdollisista asia- tai painovirheistä.
