KÄYTTÖOHJE Lithium Power Pack Sunwind

Kiitos että valitsit edustamamme kannettavan Litium Power Bank -monitoimivirtalähteen. Sähkökatkojen tai luonnossa liikkumisen yhteydessä voit käyttää ja ladata muita sähkökäyttöisiä laitteitasi tämän mukana kannattavan laitteen avulla. Tämä korkealuokkainen laite sisältää litiumioniakun ja on varustettu sekä DC- että AC-lähdöillä. Lisäksi laitteessa on sisäänrakennettu hätävalo. Lue tämä käyttöohje huolellisesti läpi ennen kuin ryhdyt käyttämään laitetta. Säilytä käyttöohje myöhempää käyttötarkoitusta varten.

HUOMAUTUS! Laite syöttää 230 VAC muokattua siniaaltoa verkkosähkökäyttöisiä laitteita varten. Maksimikuorma 100 W. Yksinkertaiset sähkölaitteet sietävät yleensä huonosti vaihtosähköä, joka poikkeaa siniaaltomuodosta. Tämän tyyppisiä laitteita ovat esimerkiksi jääkaappi, tuulettimet, TV-vastaanottimet ja elektroniset pikalaturit. Vaihtosähkömoottoreiden teho on pienempi jos syöttöjännite ei vastaa siniaaltoa. Jos kulutuslaitetta ei ole erikseen suunniteltu toimimaan myös muunnetun siniaaltosyötön avulla mainittu laite voi aiheuttaa häiriöitä muihin laitteisiin. Tämä laite on suunniteltu hätävirtalähteeksi eikä sovellu siten jatkuvaan vaihtosähkön tuottamiseen.

Tuotteen tekniset tiedot
Akkukapasiteetti 26400 mAh, 3.7 V / 1	100 Wh
Mitat 16,5 x 8 x 17,5 cm
Paino 1,2 kg
Akku Litiumioni
Tulojännite DC 13~22V/2A maks
Latausaika DC 15 V 7~8 tuntia
Lähtöjännite USB 5V-3.5A(maks), DC9-	12.6V/10A(15A maks)
Maks. kuormitus DC 9~12.6V/10A(15A, 180W, maks)
Maks. kuormitus AC 100 W, muokattu	sini
Sisäänrakennettu valo LED
Virran merkkivalo LED
Käyttölämpötila -10C – (+)40C
Latausjaksojen määrä >500 jaksoa
Pakkauksen sisältö 1 x kannettava monitoimivirtalähde1 x virtaliitin1 x tupakansytytinliitin1 x autolaturi1 x käyttöohje

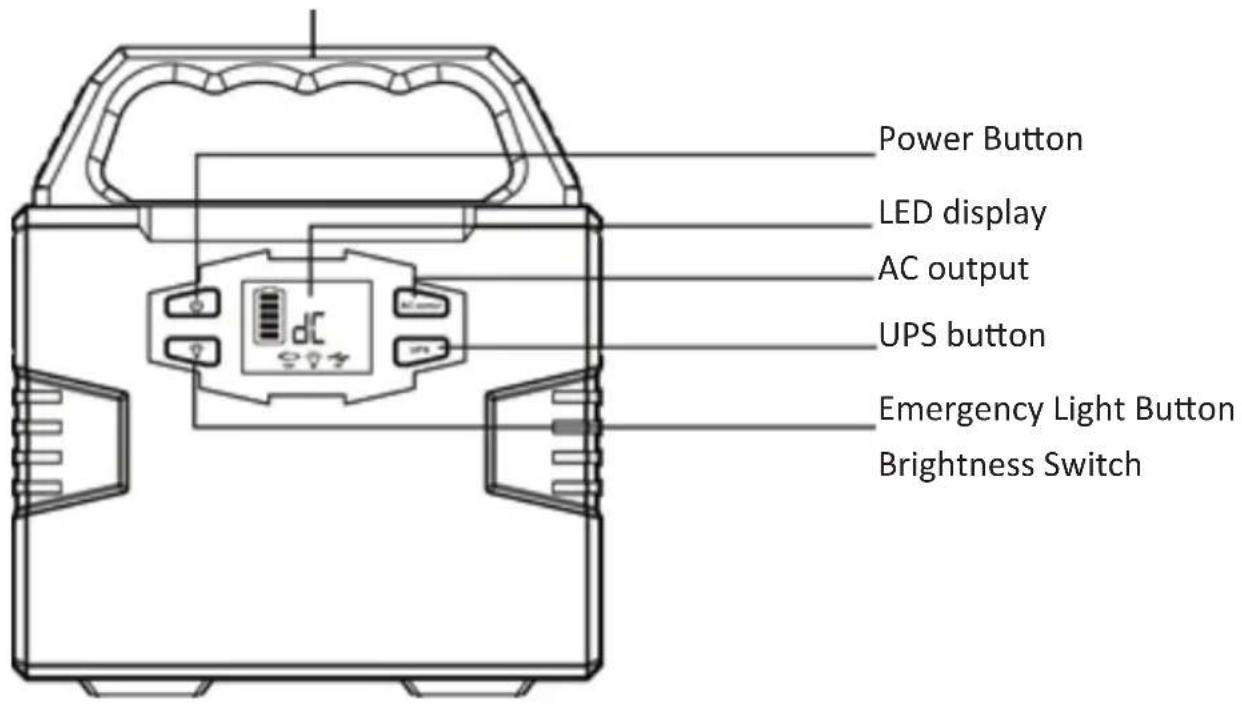

Hätävalo-/Tila-painike: Kytkee päävirran päälle ja pois päältä

AC-lähtö: AC-jännite kytkeytyy liittimeen

UPS-tila: Kun laitetta ladataan AC-lähtö katkaistaan. Voit siirtää laitteen UPS-tilaan painamalla painiketta.

Näyttöön tulee UPS. Tällöin virransyöttö laitteesta jatkuu edelleen.

Käyttöohjeet

1. DC-lähtöjen käyttö

Lähtö on varustettu DC5.5-tyyppisellä lähdöllä, eli liitin on kokoa 5,5 mm. Syötettävä/ladattava laite liitetään väliliittimellä tähän liittimeen (kts. kuva alla). Jos teet väliliittimen itse, varmista että napaisuus tulee kytkettyä oikein päin.

Huom! 12 VDC lähdön jännite on 9 V \~ 12.6 V, maks. virta 15 A DC.

Suojaustila

Oikosulku/ylikuormituksen suojaus: Jos kuorman tehonkulutus ylittää 180 W monitoimivirtalähde katkaisee lähdön, jotta se itse ei ylikuormittuisi.

2. Liitäntä 230VAC laitteeseen?

Aseta johto laitteiden välille.

Varoitus! Tarkista aina, että liitettävän laitteen käyttöjännite ja verkkojännitteen taajuus vastaavat monitoimivirtalähteen lähtöä.

Käynnistä laite painamalla , kytke AC-lähtö päälle painamalla AC OUTPUT .

Näyttöön tulee näkyviin

Kytke laite pois painamalla

tai AC-lähtö pois painamalla

HUOM! Lähtöteho on rajoitettu! Maksimilähtöteho 100 W. Ylikuormituksessa monitoimivirtalähde katkaisee virransyötön.

Suojaustila

Oikosulku / ylikuormasuojaus: Mikäli AC-lähtö on oikosulussa tai ylikuormitettu (kuorman tehonkulutus > 100 W), monitoimivirtalähde katkaisee AC-syötön monitoimivirtalähteen ylikuormittumisen estämiseksi. Ratkaise ongelma ja paina AC-painiketta, jolloin monitoimivirtalähde yrittää kytkeä AC-lähdön päälle uudelleen.

Yksinkertaisemmat laitteet kuten jääkaapit, jääpalakoneet tai esimerkiksi laserkirjoittimet saattavat vaatia käynnistyksen yhteydessä hetkellisen huippuvirran, joka ylittää monitoimivirtalähteen tehonsyöttökyvyn.

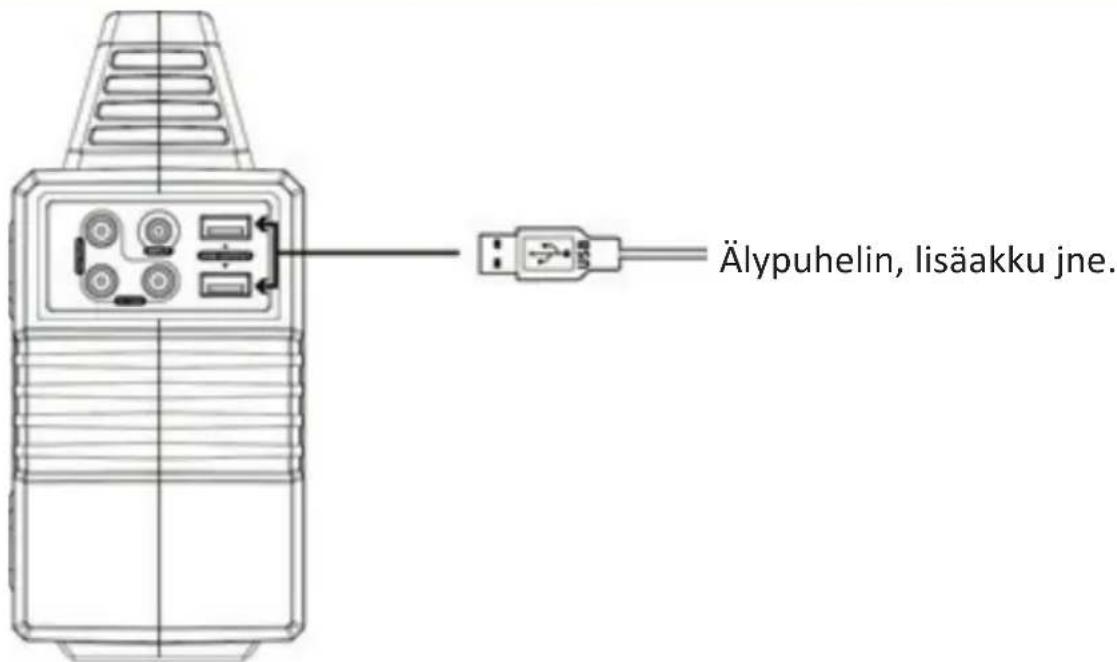

3. USB-lähtö

Liitä USB-laite johdolla ja paina

4. Hätävalo

Kytke hätävalo painamalla ohjauspaneelin haluat lisätä valon voimakkuutta.

5. Latausvaihtoehdot

Lataus 230 VAC liitännästä

Liitä mukana toimitettu laturi verkkosähköön. Akkusymboli tulee näyttöön Kun kaikki palkit näkyvät, monitoimiakun akku on ladattu täyteen. Irrota laturi.

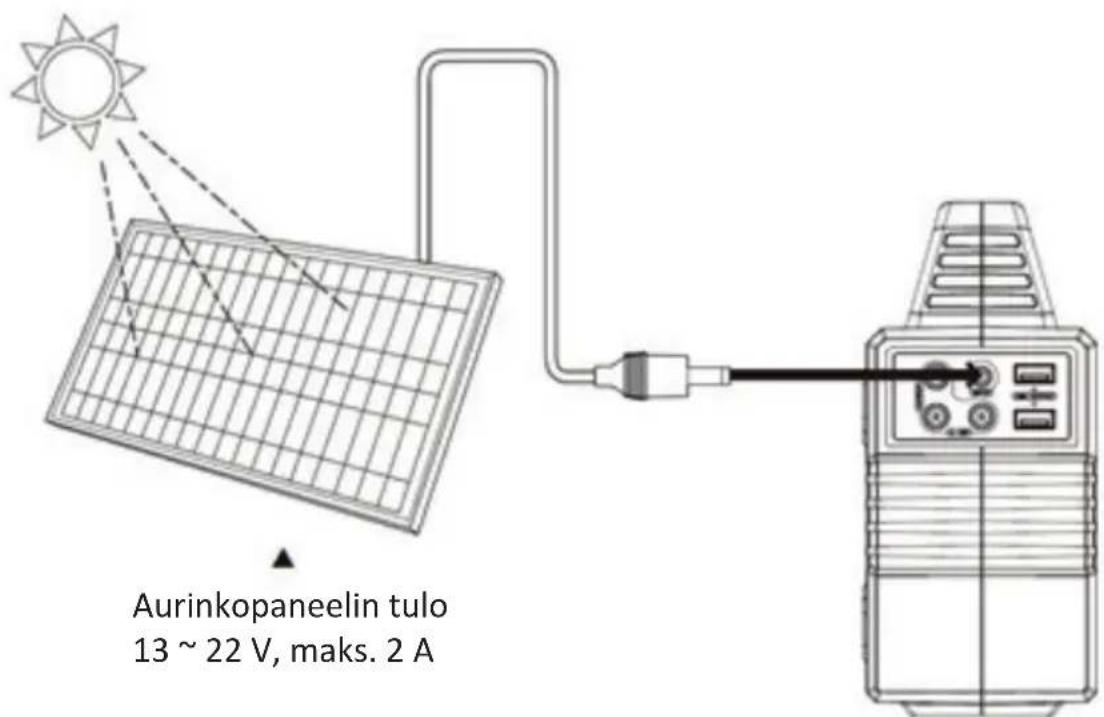

Aseta aurinkopaneelit siten, että auringon säteily osuu niihin kohtisuoraan. Liitä aurinkopaneelin lähtö monitoimivirtalähteen tuloliittimeen, jolloin lataus alkaa. Latausta tapahtuu, jos akun symboli vilkkuu. Akku on täyteen ladattu, kun akkusymbolin kaikki palkit näkyvät.

7. Lataus ajoneuvon tupakansytytinliitännän kautta

Mukana toimitetun tupakansytytinliittimen avulla voit ladata monitoimivirtalähdettä myös ajoneuvon tai veneen 12 V:n liitännästä. Akku latautuu, kun akkusymboli vilkkuu. Akku on täyteen ladattu, kun vilkunta loppuu ja kaikki palkit näkyvät.

HUOM! Muista irrottaa monitoimivirtalähde ajoneuvon tai veneen akkuliitännästä, kun moottori on pois päältä, ajoneuvon tai veneen akun tyhjentymisen välttämiseksi.

Turvallisuus

a) Älä oikosulje tuloja tai lähtöjä. Oikosulkujen välttämiseksi älä tuo metallisia esineitä, kuten kolikoita, hiuspinnejä, avaimia tms., laitteen lähelle.

b) Älä lämmitä laitetta, älä laita laitetta avotuleen, äläkä kastele tai aseta laitetta veteen tai päästä nesteitä sen sisään. Säilytä ja käytä normaaleissa lämpötiloissa, älä säilytä tai käytä korkeissa lämpötiloissa. Älä altista suoralle auringonsäteilylle. c) Älä käytä korkean ilmankosteuden olosuhteissa. d) Älä yritä purkaa tai korjata tätä laitetta. e) Älä kaada laitetta äläkä aseta painavia esineitä laitteen päälle. f) Tämä laite ei sovellu lasten tai sellaisten henkilöiden käytettäväksi, joiden voidaan olettaa olevan ymmärtämättä laitteen turvallisen käytön vaatimuksia. g) Pidä lapset poissa laitteen läheisyydestä äläkä anna lasten leikkiä laitteella. h) Älä peitä laitetta vaatteilla tai muilla kankailla tai esineillä. i) Laite voi kuumentua ladattaessa. Tämä on normaalia. Käsittele varovasti. j) Älä lataa laitetta pitempään kuin tässä ohjeessa annettu suositeltu pisin latausaika. k) Irrota laite latausliitännöistä, kun akku on latautunut täyteen. l) Käytä laitetta oikein sähköiskuvaaran välttämiseksi. m) Suorita käytöstä poisto noudattamalla kansainvälisiä ja kansallisia ohjeita sekä määräyksiä. Tämä laite ei sovellu normaalien kotitalousjätteiden käsittelyketjuun. Akku voi räjähtää kuumennettaessa. Toimita laite asianmukaiseen ongelmajätekeruupisteeseen. n) Laite on tarkoitettu hätävirtalähteeksi, se ei korvaa vakiotyyppistä DC-jännitesyöttöä tai kotitalouslaitteiden vaihtosähkölähdettä eikä sovellu herkkien digitaalisten laitteiden virransyöttöön.

8. Tuotteeseen liittyviä lisätietoja

a) Tämä laite on valmistettu käyttämällä korkealuokkaista litiumioniakkua, jolla ei ole nk. muisti-ilmiötä. Kapasiteetti on korkea ja akku pitää hyvin latauksen. Suosittelemme, että monitoimilaturia käytetään +10 ... +30 °C lämpötilassa optimaalisen latauskapasiteetin varmistamiseksi.

b) Kun lataat monitoimivirtalähdettä, laita se etäälle TV-vastaanottimista, radioista ja vastaavista niihin mahdollisesti aiheutuvien häiriöiden välttämiseksi.

c) Jos laitetta ei ole käytetty pitkään aikaan, liitä ensin latauskaapeli ja lataa akku täyteen ennen muuta käyttöä.

d) Tietyt laitteet pitää ehkä asettaa erikseen lataustilaan niitä ulkoisen laitteen avulla ladattaessa. Tarkista tiedot ladattavien laitteiden käyttöohjeista. e) Monitoimiakkulaturin käyttöiän pidentämiseksi suosittelemme latausta vähintään joka 3. kuukauden välein ja ehdottomasti vähintään joka 6. kuukauden välein. f) Monitoimivirtalähde sammuttaa itsensä automaattisesti 3 minuutin kuluttua siitä, kun se ei ole havainnut mitään siihen liitettyä virtaa kuluttavaa laitetta.

9. Laitteen käytöstä poistaminen

Palauta sähkölaitteet, akut ja vastaavat aina asianmukaiseen kierrätyskeskus-pisteeseen tai paikallisviranomaisten osoittamaan paikkaan.

Akkua koskeva tiedote!

Laite on varustettu sisäänrakennetulla akulla. Älä yritä poistaa akkua laitteesta, sillä laite voi vaurioitua. Akku kestää noin 500 latausjaksoa.

Oikeus toimintojen ja teknisten tietojen muuttamiseen ilman ennakkoilmoitusta pidätetään.
