KÄYTTÖOHJE BF64CCBB SAMSUNG

Asennus- ja käyttöohjeet

Kalusteuuni

Turvallisuusohjeet 2

Sähköturvallisuus 2

Turvallisuus käytön aikana 3

Hävitysohjeet 3

Uunin asentaminen 4

Asentajan turvallisuusohjeet 4

Asennus tason alle 4

Sähköverkkoon liittäminen 5

Asennus kaapistoon 6

Osat ja ominaisuudet 7

Uuni 7

Kytkimet 8

Varusteet 9

Varusteiden käyttö 10

Turvakatkaisin 10

Tuuletin 10

Alkuvalmistelut 11

Kellonajan asetus 11

Ensipuhdistus 12

Uunin toiminnot 13

Koekeittiössä testatut ruuat 19

Uunin käyttö 20

Toiminnon valinta 20

Lämpötilan asetus 21

Virran katkaiseminen 22

Lopetusaika 22

Toiminta-aika 23

Ajastettu käynnistys 24

Munakello 26

Valo 27

Lapsiturva-toiminto 27

Äänimerkin mykistäminen 27

Puhdistus ja huolto 28

Katalyysiemaloidut pinnat 29

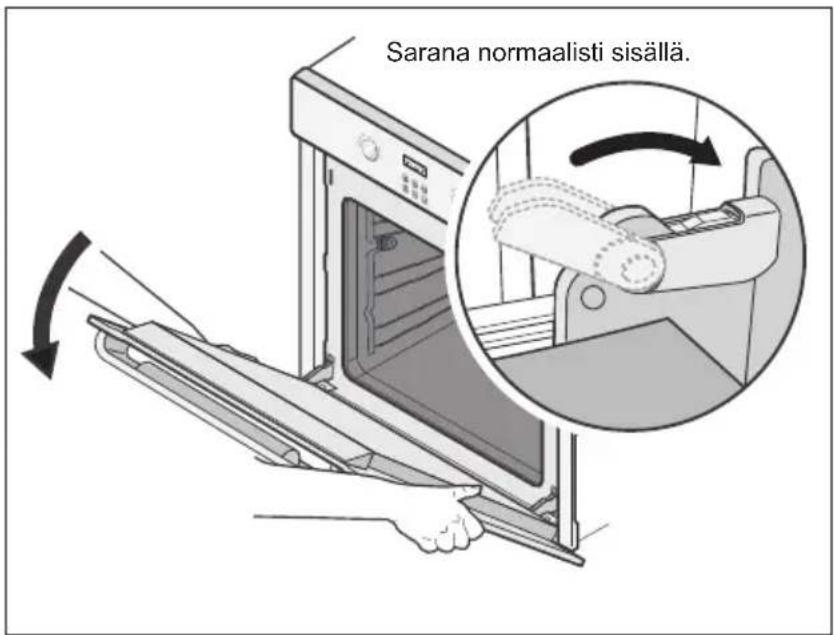

Uuninluukun puhdistus 30

Pellinkannattimet 33

Lampun vaihto 36

Takuu & Huolto 37

Usein esitetyt kysymykset & ongelmatilanteet 37

Tekniset tiedot 39

Oppaan käyttö

FI

Kiitos, että valitsit SAMSUNGin kalusteuunin.

Tässä käyttöoppaassa on tärkeitä turvallisuus- ja käyttöohjeita, jotka auttavat uuden kodinkoneesi käytössä ja hoidossa.

Lue käyttöopas huolellisesti ennen uunin käyttöönottoa ja säilytä se tulevaisuuden tarpeisiin.

Käyttöoppaan kuvasymbolit.

Tärkeää Huom.

Turvallisuusohjeet

Tämän uunin saa asentaa vain valtuutettu sähköasentaja. Asentaja vastaa siitä, että laite kytketään sähköverkoon voimassaolevien turvallisuusmääräysten ja -suositusten mukaisesti.

Sähköturvallisuus

Uunia ei saa asentaa, jos se on vaurioitunut kuljetuksen aikana.

• Tämän laitteen saa kytkeä sähköverkkoon vain valtuutettu sähköasennusliike.
• Älä yritä käynnistää tai käyttää viallista tai vahingoittunutta laitetta.
• Korjauksia laitteeseen saa tehdä vain valtuutettu asentaja. Asiantuntematon korjaus voi vaarantaa käyttäjän ja muiden turvallisuuden. Ota yhteys SAMSUNG-huoltoon tai jälleenmyyjään, jos uunisi kaipaa korjausta.
• Hanki uudet verkkojohdot ja -liittimet viallisten tilalle valtuutetusta huoltoliikkeestä tai laitteen valmistajalta.
• Sähköjohdot tai -kaapelit eivät saa olla kosketuksissa uuniin.
• Uuni kytketään sähköverkoon käyttäen hyväksyttyä suojakatkaisinta tai sulaketta. Älä milloinkaan käytä jakorasioita tai jatkojohtoja.
• Arvokilpi sijaitsee uuninluukun oikealla puolella.
• Laite on irrotettava sähköverkosta korjaamisen tai puhdistamisen ajaksi.
• Noudata varovaisuutta, kun käytät uunin lähellä sijaitsevia sähköpistokkeita.

VAROITUS

Irrota laite sähköverkosta vaihtaessasi uunin lamppua välttääksesi sähköiskun vaaran. Uunin ollessa käynnissä sen sisäpinnat tulevat hyvin kuumiksi.

Turvaohjeet (jatkoa)

Turvallisuus käytön aikana

• Tämä uuni on tarkoitettu vain kotitalouden ruuanvalmistukseen.
• Uunia käytettäessä sen sisäpinnat tulevat polttavan kuumiksi. Älä koske uunin sisäpintoja tai lämpövastuksia ennen kuin ne ovat jäähtyneet kunnolla.
• Älä säilytä palavia materiaaleja uunissa.
• Uunin pinnat kuumenevat, kun se kuumennetaan korkeaan lämpötilaan pidemmäksi aikaa.
• Avatessasi uunin luukkua varo uunista purkautuvaa kuumaa ilmaa ja höyryä.
• Kun valmistat alkoholia sisältäviä ruokia voi alkoholi höyrystyä korkeassa lämpötilassa ja höyry voi syttyä palamaan tullessaan kosketuksiin uunin kuuman kohdan kanssa.
• Turvallisuussyistä laitetta ei pidä koskaan puhdistaa höyrysuihkulla tai painepesurilla.
• Pidä lapset turvallisella etäisyydellä uunista sen ollessa käytössä.
• Pakasteruuat, kuten pizzat, tulee paistaa grilliritilän päällä. Uunipelti voisi vääntyä suuren lämpöeron vuoksi.
• Älä kaada vettä kuuman uunin pohjalle. Se voi vahingoittaa emalipintaa.
• Uunia käytettäessä sen luukun tulee olla kiinni.
• Älä vuoraa uunin pohjaa alumiinifoliolla äläkä peitä sitä uunipellillä, paistoalustalla tai vuoalla. Alumiinifolio estää uunin kuumenemisen, mikä voi vahingoittaa emalipintoja ja estää ruuan kunnollisen kypsymisen.
• Hedelmämehuista jää tahroja, jotka voivat jäädä lähtemättömästi uunin emalipinnoille. Kun paistat kosteita kakkuja, käytä uunipannua.
• Älä pane astioita uunin luukun päälle.
• Tätä laitetta ei ole tarkoitettu pienten lasten tai rajoitteisten henkilöiden käyttöön ilman vastuullisen aikuisen riittävää valvontaa.
• Pienten lasten ei saa antaa leikkiä laitteella.

Hävitysohjeet

Pakkausmateriaalin hävitys

• Laitteen pakkausmateriaalit ovat kierrätettäviä.
• Hävitä pakkausmateriaalit viemällä ne paikkakuntasi asianmukaisiin jätepisteisiin.

Vanhojen laitteiden hävittäminen

VAROITUS

Ennen kuin hävität vanhan laitteen, tee siitä käyttökelvoton, jotta se ei voi aiheuttaa vaaraa.

Tee tämä antamalla sähköasentajan irrottaa laite verkkovirrasta ja poistaa laitteen sähköjohto.

Vanhat laitteet on hävitettävä asianmukaisesti, jottei niistä synny ympäristöhaittoja.

• Laitetta ei saa hävittää talousjätteen mukana.
• Tietoja ongelmajätteiden keräysajoista ja vastaanottopisteistä saat paikallisilta jätehuoltoviranomaisilta.

Uunin asentaminen

Tämän laitteen sähköasennuksen saa suorittaa vain valtuutettu sähköasentaja. Asennuksessa on noudatettava laitteen mukana tulevia asennusohjeita. Poista suojamuovi uunin luukusta asennuksen jälkeen.

Asentajan turvallisuusohjeet

• Asennuksen on taattava suojaus altistumiselle sähkövarauksellisille osille.
• Kalusteen, johon laite asennetaan, tulee täyttää standardin DIN 68930 vakausvaatimukset.

Asennus tason alle

• Noudata vaatimuksia vähimmäisetäisyyksistä.
• Kiinnitä uuni paikoilleen ruuveilla molemmilta puolilta.

Uunin kytkeminen sähköverkkoon (H05VV-F, H05RR-F, min. 1,6 m, 2,5 mm²)

Sähköverkkoon liittäminen

Sähköliitännät tulee tehdä laitteen takana olevan liitoslaatan mukaisesti sähköasentajan toimesta, jonka tulee varmistaa, että laite on liitetty sähköverkkoon asennusohjeita ja paikallisia säädöksiä noudattaen.

Jos verkkoliitäntää ei tehdä pistokytkinliitännällä, on kytkennän tulopuolelle asennettava turvallisuussyistä moninapainen irtikytkentälaite (kosketinväli vähintään 3 mm).

Kun laitteeseen kytketään virta, sen elektroniikka käynnistyy, jolloin sen valaistus nollaantuu hetkeksi. Sähkökaapelin (H05 RR-F tai H05 W-F, min. 1,6 m, 2,5 mm²) on oltava niin pitkä, että se voidaan kiinnittää uuniin, joka seisoo lattialla sijoituskalusteensa edessä.

Avaa uunin alaosan taustalevy (käytä litteää ruuviavainta) ja avaa kokonaan kytkentäruuvi sekä kaapelin vedonpoistin. Asenna vasta sitten johtimet asianmukaisiin liittimiin.

Maadoitusjohdin tulee kiinnittää uunin ‡liittimeen.

Jos uuni liitetään verkkovirtaan pistokytkinliitännällä, tulee pistokkeeseen päästä helposti käsiksi uunin asentamisen jälkeenkin.

Emme vastaa vahingoista tai onnettomuuksista, jotka johtuvat puuttuvasta tai viallisesta maadoituksesta.

Uunin asentaminen (jatkoa)

Asennus kaapistoon

• Noudata vaatimuksia vähimmäisetäisyyksistä.
• Uuni työnnetään paikoilleen oikeassa kohdistuskulmassa.

5 Uunin kytkeminen sähköverkoon (H05VV-F, H05RR-F, min. 1,6 m, 2,5 mm²)

Uuni

Uunitasot on numeroitu alkaen alhaalta.

Tasoja 4 ja 5 käytetään pääosin grillitoiminnoissa.

Tietoja oikeiden uunitasojen valinnasta on oppaan ruuanvalmistusohjeissa.

Osat ja ominaisuudet (jatkoa)

Kytkimet

1. Toimintovalitsin
2. Näyttö
3. Aika / Lämpötila -valitsin
4. Valokatkaisin
5. Lapsilukko
6. Kello
7. Munakello
8. Toiminta-aika
9. Lopetusaika

Osat ja ominaisuudet (jatkoa)

Varusteet

Seuraavat varusteet kuuluvat uuteen uuniisi:

1 Grilliritilä, jolle asetat kypsennysastiat, kakkuvuoat jne. 2

Uunipelti kakuille ja pikkuleiville.

3 Uunipannu paistamiseen, lihanesteiden tai -tippumisjätteiden keräämiseen.

Osat ja ominaisuudet (jatkoa)

FI

Uunipelti, uunipannu ja grilliritilä tulee asettaa huolellisesti pellinkannattimiin.

Varo kuumia uunin pintoja ja astioita, kun otat ruuat uunista.

Esimerkki Taso 1: Uunipannu

Taso 4: Uunipelti

Kun käytät uunipannua tai uunipeltiä kypsennettävien ruokien tippumisjätteiden tai -nesteiden keräämiseen, varmista, että ne ovat kunnolla pidikkeissään. Älä anna peltien joutua kosketuksiin uunin pohjapinnan kanssa, jottei emalipinta vaurioidu. Tasoon 1 asetettavien peltien ja astioiden tulee olla vähintään 2 cm uunin pohjaa ylempänä.

Varusteiden käyttö

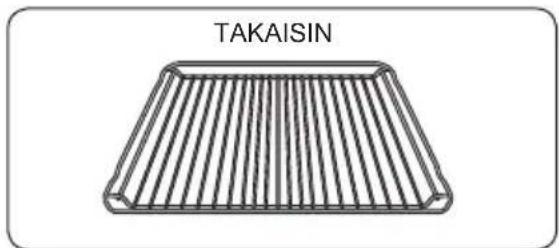

Grilliritilä, uunipelti ja uunipannu

Grilliritilän paikka

Voit sijoittaa grilliritilän mille tasolle tahansa.

Uunipellin ja uunipannun paikka

Voit sijoittaa uunipellin ja/tai uunipannun mille tasolle tahansa.

Turvakatkaisin

- Jollet valitse toiminta-aikaa, turvakatkaisin sammuttaa uunin automaattisesti tietyn ajan kuluttua.

Automaattinen sammutus eri lämpötiloissa

Alle 105 °C 16 tuntia

105 °C - 240 °C 8 tuntia

245 °C - 300 °C 4 tuntia

- Tämän uunin erikoisominaisuus on automaattinen virran poiskytkentä. Jos uunin lämpötila nousee poikkeavan korkeaksi, järjestelmä katkaisee sähkövirran vastuksiin tietyksi ajaksi.

Tuuletin

On normaalia, että käytön aikana venttiili purkaa kuumaa ilmaa uunin etuosasta.

- Tuuletin myös jatkaa toimintaansa vielä uunin sammuttamisen jälkeen. Se pysähtyy, kun uunin sisälämpötila on pudonnut 60 °C:een tai 25 minuutin kuluttua.

Kellonajan asetus

Kun sähkövirta ensi kerran kytketään uuniin, ohjauspaneelin näyttöön syttyy hetkeksi valo. 3 sekunnin kuluttua kello-kuvake ja 12:00 alkavat vilkkua näytössä. Uunia ei voi käyttää ennen kellonajan asetusta.

1 Uunia ei voi käyttää ennen kellonajan asetusta. “ja “12:00” alkavat vilkkua näytössä, kun sähkövirta kytketään laitteeseen. Paina Kello-näppäintä. “ja “12: “ alkavat välkkyä.

2 Käännä Aika / Lämpötila -kytkintä ja valitse tunti. Esimerkki Kello on 1:30

3 Paina Kello-näppäintä. " " 18 " :00" alkavat välkkyä. 4

Käännä Aika / Lämpötila -kytkintä ja valitse minuutit. "alkaa välkkyä.

5 Paina Kello-näppäintä aika-asetuksen lopettamiseksi, tai odota 10 sekuntia. "katoaa näytöstä eikä "30" enää välky. Näytössä on oikea aika. Nyt laite on käyttövalmis.

Ensipuhdistus

Puhdista uuni hyvin ennen käyttöönottoa.

- Älä käytä teräviä tai hankaavia välineitä tai aineita. Ne voivat vahingoittaa pintaa. Käytä edustan emalipinnoille yleisesti kaupan olevia puhdistusaineita.

Uunin puhdistus

1. Avaa uunin luukku. Valo syttyy.
2. Puhdista kaikki pellit, varusteet ja pellinkannattimet lämpimällä vedellä ja astianpesunesteellä ja kuivaa puhtaalla, pehmeällä liinalla.
3. Puhdista samoin uunin sisus.
4. Pyyhi laitteen etupinnat kostealla liinalla.

Tarkista, että kellonaika on oikein. Poista varusteet ja käytä uunia kiertoilma-asetuksella 200 °C:ssa yhden tunnin ajan. Tästä esikuumennuksesta syntyy tavanmukaisesti erityinen haju, joten varmista keittiösi hyvä tuuletus.

Uunin toiminnot

Uunissa on seuraavat toiminnot

1. Tavallinen uuni

Suosituslämpö: 200 °C

Tavallinen uuni -toiminto on ihanteellinen paistamiseen yhdellä tasolla. Sekä ylä- että alavastus ovat toiminnassa tasaisen uuninlämmön ylläpitämiseksi.

Suosittelemme uunin esilämmittämistä Tavallinen uuni -toimintoa käytettäessä.

Ruokalaji Taso Varuste			Lämpötila (°C)	Aika (min)
Pakastettu lasagne(500 - 1 000 g)	3 Grilliritilä 180 - 200 40 - 50
Kokonainen kala (esim. Dorade)(300 - 1 000 g)3 - 4 leikattu molemmin puolinTIPPA ÖLJYÄ	3/2 Paahtoritilä / uunipannu		240 15 - 20
Kalafileet (500 - 1 000 g)3 - 4 leikattu molemmin puolinTIPPA ÖLJYÄ	3 Uunipelti 200 13 - 20
Pakastekyljykset (350 - 1 000 g)jauhelihaa ja kinkku-, juusto- tai sienitäytettäTIPPA ÖLJYÄ	3 Uunipelti 200 25 - 35
Pakastepihvit jauhelihasta,porkkanasta, punajuuresta tai perunasta (350 - 1 000 g)TIPPA ÖLJYÄ	3 Uunipelti 200 20 - 30
Porsaankyljykset (500 - 1 000 g)TIPPA ÖLJYÄ, SUOLAA & PIP-PURIA	3/2 Paahtoritilä / uunipannu		200 40 - 50
Uuniperuna (puolikas)(500 - 1 000 g)	3 Uunipelti 180 - 200 30 - 45
Pakastettu lihamureke/-käärylesienitäytteellä (500 - 1 000 g)TIPPA ÖLJYÄ	3 Uunipelti 180 - 200 40 - 50
Sokerikakku (250 - 500 g) 2 Grilliritilä 160 - 180 20 - 30
Marmorikakku (500 - 1 000 g) 2 Grilliritilä 170 - 190 40 - 50
Hiivalla valmistettu kakku hedelmä- ja hilekoristeella,tarjottimella(1000 - 1 500 g)	2 Uunipelti 160 - 180 25 - 35
Muffinssit(500 - 800 g)	2 Grilliritilä 190 - 200 25 - 30

2. Ylälämpö + kiertoilma

Suosituslämpö: 190 °C

Tätä asetusta tulee käyttää paistettaessa kakkuja yhdellä tasolla ja pikkuleipiä, joiden on oltava hyvin ruskistuneita tai rapeita pohjasta. Se sopii myös pizzoille, piiraille ja juustokakuille. Ylävastus ja tuuletin ovat toiminnassa koko ajan, ja kuuma ilma kiertää tasaisesti.

Suosittelemme uunin esilämmittämistä Ylälämpö + kiertoilma -toimintoa käytettäessä.

Ruokalaji Taso Varuste			Lämpötila (°C)	Aika (min)
Porsaankyljykset(1 000 g)SIVELE ÖLJYLLÄ JA MAUS-TEILLA	3/2 Paahtoritilä / uunipannu		180 - 200 50	- 65
Porsaanlapa foliossa(1 000 - 1 500 g)MARINOI	2 Uunipelti 180 - 230 80 - 120
Kokonainen kana(800 - 1 300 g)SIVELE ÖLJYLLÄ JA MAUS-TEILLA	2/1 Paahtoritilä / uunipannu		190 - 200 40	- 65
Liha- tai kalapihvit(400 - 800 g)TIPPA ÖLJYÄ, SUOLAA & PIP-PURIA	3 Paahtoritilä / uunipannu		180 - 200 15	- 35
Kananpalat(500 - 1 000 g)SIVELE ÖLJYLLÄ JA MAUS-TEILLA	4/3 Paahtoritilä / uunipannu		200 - 220 25	- 35
Paahdettu kala(500 - 1 000 g)käytä uuninkestävää astiaa SIVELE ÖLJYLLÄ	2 Grilliritilä 180 - 200 30 - 40
Naudanpaisti(800 - 1 200 g)SIVELE ÖLJYLLÄ JA MAUS-TEILLA	2/1 Paahtoritilä / uunipannu Lisää 1 kupillinen vettä		200 - 220 45	- 60
Ankanrinta(300 - 500 g)	4/3 Paahtoritilä / uunipannu Lisää 1 kupillinen vettä		180 - 200 25	- 35

Alkuvalmistelut (jatkoa)

3. Kiertoilma

Suosituslämpö: 170 °C

Tämä toiminto kypsentää ruuat jopa kolmella tasolla ja sopii myös paistamiseen ja paahtamiseen. Kypsennyksen hoitaa uunin takaseinän vastus ja tuuletin kierrättää lämmön tasaisesti.

Suosittelemme uunin esilämmittämistä Kiertoilma-toimintoa käytettäessä.

Ruokalaji Taso Varuste			Lämpötila (°C)	Aika (min)
Lampaan kyljysrivi(350-700 g)SIVELE ÖLJYLLÄ JA MAUS-TEILLA	3/2 Paahtoritilä / uunipannu		190 - 200 40	- 50
Uunibanaanit (3 - 5 kpl), leikkaa kärki veitsellä, lisää 10 - 15 g suklaata, 5 - 10 g paloiteltua pähkinää, hieman sokerivettä, kääri alumiinifolioon.	3 Grilliritilä 220 - 240 15 - 25
Uuniomenat 5 - 8 kpl x 150 - 200 g Poista karat, lisää rusinoita ja hilloa. Käytä uuninkestävää astiaa.	3 Grilliritilä 200 - 220 15 - 25
Lihaleikkeet(300 - 600 g)TIPPA ÖLJYÄ	3 Uunipelti 190 - 200 18 - 25
Täytetty jauheliharulla venäläisittäin (500 - 1 000 g)SIVELE ÖLJYLLÄ	3 Uunipelti 180 - 200 50 - 65
Pakastetut kroketit(500 - 1 000 g)	2 Uunipelti 180 - 200 25 - 35
Pakastetut uuniperunat(300 - 700 g)	2 Uunipelti 180 - 200 20 - 30
Pakastettu pizza(300 - 1 000 g)	2 Grilliritilä 200 - 220 15 - 25
Omena- ja mantelikakku(500 - 1 000 g)	2 Grilliritilä 170 - 190 35 - 45
Tuore voisarvi(200 - 400 g)(valmistaikinasta)	2 Uunipelti 180 - 200 15 - 25

Alkuvalmistelut (jatkoa)

4. Tso grilli

Suosituslämpö: 240 °C

Iso grilli grillaa suuremmatkin määrät matalia ruokia kuten pihvit, leikkeet ja kalan. Sopii myös paahtamiseen. Toiminnosta löytyvät sekä ylävastus että grilli.

Suosittelemme uunin esilämmittämistä Iso grilli -toimintoa käytettäessä.

Ruokalaji Taso Varuste			Lämpötila (°C)	Aika (min)
Makkarat (paksut) 5 - 10 kpl 4/3 Paahtoritilä /	uunipannu		220 5 - 8	käännä 5 - 6
Makkarat (ohuet) 8 - 12 kpl 4/3 Paahtoritilä /	uunipannu		220 4 - 6	käännä 4 - 6
Paahtoleivät 5 - 10 kpl 5 Grilliritilä 240 1 - 2				käännä 1 - 2
Juustopaahtoleivät 4 - 6 kpl 4/3 Paahtoritilä /	uunipelti		200 4 - 8
Pakastetut täytetyt ohukaiset venäläisittäin (200 - 500 g)	3 Uunipelti 200 20 - 30
Naudanpihvit (400 - 800 g) 4/3 Paahtoritilä /	uunipannu		240 8 - 10	käännä 5 - 7

Alkuvalmistelut (jatkoa)

5. Pieni grilli

Suosituslämpö: 240 °C

Tämä toiminto sopii pienempien määrien grillaamiseen matalille ruuille kuten leikkeille, kalalle, leiville, asetettuna pellin keskelle. Vain ylävastus on toiminnassa.

Suosittelemme uunin esilämmittämistä Pieni grilli -toimintoa käytettäessä.

Aseta ruoka astian keskelle.

Ruokalaji Taso Varuste			Lämpötila (°C)	Aika (min)
Pakastettu uuni-Camembert (2 - 4, 75 g/kpl) KYLMÄÄN UUNIIN (ennen esilämmitystä)	3 Grilliritilä 200 10 - 12
Pakastetut patongit kuorrutuk-sella (tomaatti-mozzarella tai kinkku-juusto)	3/2 Paahtoritilä / uunipelti	200 15 - 20
Pakastetut kalapuikot (300 - 700 g) KYLMÄÄN UUNIIN (ennen esilämmitystä) TIPPA ÖLJYÄ	3/2 Paahtoritilä / uunipelti	200 15 - 25
Pakastettu kalapurilainen (300 - 600 g) KYLMÄÄN UUNIIN, TIPPA ÖLJYÄ	3 Uunipelti 180 - 200 20 - 35
Pakastettu pizza (300 - 500 g) KYLMÄÄN UUNIIN (ennen esilämmitystä)	3/2 Paahtoritilä / uunipelti	180 - 200 23	- 30

6. Alalämpö + kiertoilma

Suosituslämpö: 190 °C

Alalämpö + kiertoilma -toiminto on tarkoitettu paistoksille, joiden pohja on rapea ja pinta kostea, kuten pizzat, quiche lorrainet, saksalaiset hedelmäkakut ja juustokakut.

Suosittelemme uunin esilämmittämistä Alalämpö + kiertoilma -toimintoa käytettäessä.

Ruokalaji Taso Varuste)		Lämpötila (°C)	Aika (min)
Hiivataikinapiiras omenoilla, pakaste(350 - 700 g)	3 Grilliritilä 180 - 200 15	- 20
Pienet voitaikinapiiraat täyt-teellä,pakaste(300 - 600 g)SIVELE VALKUAISELLA,KYLMÄÄN UUNIIN(ennen esilämmitystä)	3 Uunipelti 180 - 200 20	- 25
Lihapyörykät kastikkeessa(250 - 500 g)käytä uuninkestävää astiaa	3 Grilliritilä 180 - 200 25	- 35
Voitaikinaviinerit(500 - 1 000 g)SIVELE VALKUAISELLA	3 Uunipelti 180 15 - 23
Canneloni-pasta kastikkeessa(250 - 500 g)käytä uuninkestävää astiaa	3 Grilliritilä 180 22 - 30
Hiivataikinapiiraat täytteellä(600 - 1 000 g)SIVELE VALKUAISELLA	3 Uunipelti 180 - 200 20	- 30
Kotitekoinen pizza(500 - 1 000 g)	2 Uunipelti 200 - 220 15	- 25
Kotitekoinen leipä(700 - 900 g)	2 Grilliritilä 170 - 180 45	- 55

Koekeittiössä testatut ruuat

Standardi EN 60350

1. Leivonta

Suositukset perustuvat esilämmitetyn uunin käyttöön.

Ruokatyyppi	Astia & huomau-tukset	Taso Toiminto	Lämpö °C	Valmistu-saika min
Pienet kakut Uunipelti 2 Tavallinen		uuni	170 - 190	15 - 25
	Uunipannu + uunipelti	1 + 4 Kiertoilma 150 - 170	20 - 30
Rasvaton sokerikakku	Kakkuvuoka gril-liritilällä (tummapin-tainen, ø 26 cm)	1 Tavallinen uuni	160 - 180	25 - 35
Omenapiiras Grilliritilä + uunipelti + 2 irtopohjavuokaa (tummia, ø 20 cm)		1 + 3 Kiertoilma 170 - 190	80 - 100
		Grilliritilä + 2 irtopo-hjavuokaa (tummia, ø 20 cm)	1 diago-naalisesti	180 - 200

2. Grillaus

Esilämmitä tyhjää uunia 5 minuuttia Iso grilli -toiminnolla.

Käytä tätä toimintoa enintään 300 °C:n lämmöllä.

Ruokatyyppi	Astia & huomau-tukset	Taso Toiminto	Lämpö °C	Valmistu-saika min
Vehnäpaah-toleipä	Grilliritilä 5 Iso grilli 3001			: 1 - 22: 1 - 1 1/2
Hampurilaiset Grilliritilä /Uunipannu (nesteen keräämiseen)		4 / 3 Iso grilli 300 1		: 7 - 102: 5 - 8

Toiminnon valinta

1 Käännä Toimintovalitsin valitsemaasi uunitoimintoon.

Kiertoilma Ylälämpö + Kiertoilma

Tavallinen uuni

Iso Grilli

Pieni Grilli Alalämpö + Kiertoilma

Lämpötilan asetus

1 Käännä Aika / Lämpötila -kytkintä ja valitse lämpötila 5 °C:n välein.

40 °C - 250 °C 40 °C - 300 °C (iso ja pieni grilli)

Voit säätää lämpötilaa paistamisen aikana.

Uunin käyttö (jatkoa)

FI

Virran katkaiseminen

Sammuta uuni kääntämällä Toimintovalitsin "Off" -asentoon.

Lopetusaika

Voit säätää lopetusajan kypsennyksen aikana.

1 Paina Lopetusaika -näppäintä. Esimerkki Kello on 12:00

2 Käännä Aika / Lämpötila -kytkintä ja valitse haluamasi lopetusaika.

2 Paina Lopetusaika -näppäintä.

Uunin toiminta lakkaa valitsemanasi lopetusaikana, ellet paina uudelleen Lopetusaika -kytkintä 5 sekunnin kuluessa.

Voit säätää uudelleen lopetusaikaa kypsennyksen aikana Aika / Lämpötila - valitsimella tarvittaessa.

Toiminta-aika

Voit säätää toiminta-aikaa kypsennyksen aikana.

1 Paina Toiminta-aika -näppäintä.

2 Käännä Aika / Lämpötila -kytkintä ja valitse haluamasi toiminta-aika.

3 Paina Toiminta-aika -näppäintä. Uuni toimii valitsemasi ajan, ellet paina uudelleen Toiminta-aika -näppäintä 5 sekunnin kuluessa.

Voit säätää uudelleen toiminta-aikaa kypsennyksen aikana Aika / Lämpötila - valitsimella tarvittaessa.

Ajastettu käynnistys

Tapaus 1 - Toiminta-aika valitaan ensin

Jos Lopetusaika asetetaan vasta Toiminta-ajan jälkeen, uuni laskee uudelleen toiminta-ajan ja lopetusajan ja tarvittaessa uuni käynnistyy viivästetysti.

1 Paina Lopetusaika -näppäintä. Esimerkki Kello on 15:00 ja uunin haluttu toiminta-aika on 5 tuntia.

2 Käännä Aika / Lämpötila -kytkintä ja valitse lopetusaika.

Esimerkki: Haluat 5 tunnin kypsytyksen ja lopettaa kello 20:30.

3 Paina Lopetusaika -näppäintä. Syttyy "Valmis" -kuvake, joka näkyy viivästettyyn käynnistykseen asti.

Uunin käyttö (jatkoa)

Tapaus 2 - Lopetusaika valitaan ensin

Jos Toiminta-aika asetetaan vasta Lopetusajan jälkeen, uuni laskee uudelleen toiminta- ja lopetusajat ja tarvittaessa viivästyttää uunin käynnistystä.

1 Paina Toiminta-aika -näppäintä.

Esimerkki: Kello on 15:00 ja haluttu lopetusaika on klo 17:00.

2 Käännä Aika / Lämpötila -kytkintä ja valitse toiminta-aika.

Esimerkki: Haluat 1,5 tunnin kypsytyksen ja lopettaa kello 17:00.

2 Paina Toiminta-aika -näppäintä.

Syttyy "Valmis" -kuvake, joka näkyy viivästettyyn käynnistykseen asti.

Munakello

1 Paina Munakello-näppäintä. " " -kuvake syttyy. 2

Käännä Aika / Lämpötila -kytkintä ja aseta aika.

Esimerkki 5 minuuttia

3 Paina Munakello -näppäintä, jolloin kello käynnistyy. Merkkiääni ilmoittaa, kun valitsemasi aika on kulunut.

Paina Munakello -näppäintä 2 sekuntia ajanoton peruuttamiseksi.

Valo

1 Paina Lamppu -näppäintä.

1. Sammuu
2. Syttyy

Lapsiturva -toiminto

Voit käyttää lapsilukkoa valmiustilassa (stand-by).

1 Käännä Toimintovalitsin "Off" -asentoon. Paina Lapsilukko -näppäintä 3 sekunnin ajan. "L" ilmestyy näyttöön.

2 Käännä Toimintovalitsin "Off" -asentoon. Paina 3 sekunnin ajan Lapsilukko -näppäintä lukituksen avaamiseksi.

Lukituksen aikana valitsimet eivät toimi lukuun ottamatta lukituksen avausta.

Äänimerkin mykistäminen

1 Mykistä äänimerkki painamalla samanaikaisesti Kello ja Lopetusaika -näppäimiä 3 sekunnin ajan.

2 Aktivoi äänimerkki painamalla uudelleen samanaikaisesti Kello ja Lopetusaika -näppäimiä 3 sekunnin ajan.

Puhdistus ja huolto

Ulkopinnat

• Käytä puhdistusliinaa ja mietoa pesuainetta tai lämmintä saippuavettä uunin sisä- ja ulkopintojen puhdistukseen.
• Kuivaa pinnat talouspaperilla tai kuivalla liinalla.
• Älä käytä hiovia, syövyttäviä tai hankaavia puhdistusaineita.

Teräksiset etupinnat

- Älä käytä teräsvillaa, hankaustyynyjä tai hioma-aineita. Ne voivat vaurioittaa pintaa.

Alumiiniset etupinnat

- Pyyhi pinta hellävaroin pehmeällä kangas- tai mikrokuituliinalla ja miedolla ikkunanpesuaineella.

VAROITUS

Varmista ennen puhdistusta, että uuni on kylmä.

Uunin sisäosat

• Älä puhdista käsin luukun tiivistettä.
• Älä käytä karkeita hankaustyynyjä tai sieniä.
• Käytä tavanomaisia kaupan uuninpuhdistusaineita, jotta et vahingoita emalipintoja.
• Käytä uuninpuhdistuksen erikoistuotteita vaikeaan likaan.

Varusteet

Pese varusteet ja astiat aina käytön jälkeen ja kuivaa keittiöpyyhkeellä.

Noin 30 minuutin liotus saippuavedessä helpottaa puhdistusta.

Katalyysiemaloidut pinnat

Irrotettava takaseinän suojakotelo on pinnoitettu tummanharmaalla katalyysiemalilla, joka voi likaantua kiertoilmatoiminnossa ilman mukana liikkuvasta öljystä ja rasvasta. Nämä tahrat palavat puhtaiksi 200 °C:n ja sitä korkeammassa lämmössä, esimerkiksi paistamisen aikana.

Mitä korkeampi lämpötila, sitä nopeammin lika palaa pois.

Uuni ja sen varusteet tulee puhdistaa aina käytön jälkeen. Muutoin lika tarttuu seuraavilla käyttökerroilla pintoihin entistä voimakkaammin, jolloin puhdistus vaikeutuu tai voi tulla jopa mahdottomaksi.

Käsinpuhdistus

Varmista ennen puhdistusta, että uuni on kylmä.

- Katalyysiemaloitu pinta tulee puhdistaa kuuman veden ja astianpesuaineen liuoksella käyttämällä pehmeää nailonharjaa.

Älä käytä hankaavia puhdistusaineita, kovia harjoja, hankaustyynyjä tai -liinoja, teräsvillaa, veistä tai muita kuluttavia aineita. Älä käytä uuninpuhdistussumutteita katalyysiemaliin, sillä niiden kemikaalit voivat vahingoittaa emalia ja heikentää sitä.

Jos käytät uuninpuhdistusaineita muilla uunin pinnoilla, katalyysiemaloitu suojakotelo pitää ensin irrottaa uunista.

Kuumapuhdistus

Ennen kuin puhdistat katalyysiemaloitua suojakoteloa korkealla uuninlämmöllä, varmista, että uunin muut pinnat on puhdistettu edellä kuvatulla tavalla. Muutoin kuumuus voi kiinnittää lian uunin sisäpintoihin pysyvästi.

Jos käsinpuhdistuksen jälkeen uuni on edelleen hyvin likainen, sen kuumennus korkeaan lämpötilaan auttaa poistamaan öljy- ja rasvatahrat.

Huomaa, ettei mauste-, siirappi- tai muu niiden kaltainen lika lähde tällä puhdistustavalla.

Tämä lika tulee puhdistaa kuuman veden ja astianpesuaineen liuoksella sekä pehmeällä harjalla.

• Poista kaikki lisävarusteet uunin sisältä.
• Valitse Tavallinen uuni -toiminto.
• Aseta lämpötilaksi 250 °C.
• Käytä uunia noin 1 tunnin ajan. Kuumapuhdistuksen kesto riippuu lian määrästä.

Kuumapuhdistus kannattaa ajastaa käyttämällä Lopetusaika-painiketta, jolloin uunin virta katkeaa lopuksi itsestään.

Jäljellä oleva lika häviää vähitellen, kun uunia käytetään kuumana.

Puhdistus ja huolto (jatkoa)

Uuninluukun puhdistus

Uuninluukkua ei tule irrottaa normaalikäytössä, mutta jos se on välttämätöntä esim. puhdistuksen vuoksi, noudata näitä ohjeita. Uuninluukku on painava.

Uuninluukun irrottaminen

1. Käännä auki molempien saranoiden vivut.

1. Ota tukeva ote luukun reunojen keskikohdilta molemmin käsin.
2. Käännä luukkua noin 70° kunnes saranat voidaan irrottaa kokonaan sarana-aukoista.

Puhdistus ja huolto (jatkoa)

Uuninluukun kiinnittäminen

1. Varmista, että saranavivut ovat auki ja kohdista saranat aukkoihinsa.

1. Käännä luukkua vaakatasoon ja sulje saranavivut.

Puhdistus ja huolto (jatkoa)

Luukun lasit

Uuninluukussa on kolme päällekkäistä lasilevyä. Sisimmäinen ja keskimmäinen lasi voidaan irrottaa puhdistusta varten.

VAROITUS

• Aina luukun ollessa irti uunista, saranavipujen tulee olla auki.
• Uuninluukkua ei saa puhdistaa voimakkailla aineilla tai metallilastoilla; ne voivat naarmuttaa lasipintoja, mikä voi johtaa lasin rikkoontumiseen.
• Älä irrota uuninluukun osia (laseja tai muita osia) luukun ollessa paikoilleen kiinnitettynä; se voi olla vaarallista.

Huom.

Lasi voi särkyä, jos kohdistat liikaa kuormitusta erityisesti etummaisen lasin reunoille.

Luukun purkaminen

1. Avaa luukun vasemmalla ja oikealla puolella olevat kaksi ruuvia.
2. Irrota luukun kaksi tukea ja luukun lista ja irrota kahvan kiinnittävät kaksi ruuvia.

1. Irrota sisin lasilevy, lasi #1.
2. Nosta lasi #2 ja irrota levyn yläreunan kaksi jousikorvaketta.

Puhdista lasit lämpimällä vedellä tai astianpesunesteellä ja kuivaa puhtaalla, pehmeällä liinalla.

Puhdistus ja huolto (jatkoa)

Luukun kokoaminen

1. Puhdista lasit ja sisäosat lämpimällä saippuavedellä.

Älä käytä hankaavia puhdistusaineita tai pesimiä. Käytä sientä ja pesunestettä tai lämmintä saippuavettä.

1. Kiinnitä lasin #2 yläreunaan kaksi jousikorvaketta ja aseta lasi #2 paikoilleen.
2. Kiinnitä lasi #1 sekä luukun lista ja tuet.
3. Ruuvaa kiinni kaksi ruuvia luukun molemmin puolin.

Uunin sisustaa puhdistettaessa molemmat pellinkannattimet voidaan poistaa.

Pellinkannattimien poistaminen

1. Käännä takaruuvia vain 2\~3 kierrosta vastapäivään.

Käytä kääntämiseen kolikkoa.

Puhdistus ja huolto (jatkoa)

1. Tartu kannattimeen ja poista eturuuvi kääntämällä vastapäivään.

1. Vedä pellinkannatin irti.

1. Irrota takaruuvi kääntämällä vastapäivään.

Puhdistus ja huolto (jatkoa)

Pellinkannattimien kiinnittäminen

1. Laita ruuvi takaruuvin reikään ja käännä vain 2–3 kierrosta myötäpäivään.
2. Työnnä pellinkannattimen U-välike ruuvin runkoon.
3. Laita ruuvi eturuuvin reikään ja kiristä molemmat ruuvit.

Toimi seuraavasti ennen lampun vaihtamista:

• Katkaise uunista virta; - Irrota laite verkkovirrasta; ja - Suojaa sähkölamppua ja sen lasikupua panemalla kangasta pehmusteeksi uunin pohjalle.

Voit ostaa uuden lampun SAMSUNG-huollosta.

Uunin takalampun vaihto ja lasikuvun puhdistus

1. Irrota lasikupu vastapäivään kääntämällä.
2. Irrota metallirengas ja tiivisterengas ja puhdista lasikupu.
3. Asenna paikoilleen uusi, 300 °C:n kuumuuden kestävä uunilamppu (25 W:n, 230 V:n).
4. Aseta lasikupuun metalli- ja tiivisterenkaat.
5. Asenna lasikupu paikoilleen.

Usein esitetyt kysymykset & ongelmatilanteet

Mitä teen, jos uuni ei kuumene?

Mahdollisia ratkaisuja:

• Uunia ei ole kytketty päälle. Käynnistä uunin toiminta.
• Kelloa ei ole asetettu aikaan. Aseta kellonaika (kts. "Kellonajan asetus").
• Tarkista, että kaikki tarvittavat asetukset on tehty.
• Huoneistosta on palanut sulake tai suojakatkaisin on lauennut. Vaihda sulake tai vapauta suojakatkaisin. Jos tilanne toistuu, kutsu valtuutettu sähköasentaja.

Mitä teen, kun uuni ei kuumene, vaikka olen tehnyt oikeat toiminto- ja lämpötila-asetukset?

Ongelma saattaa olla laitteen sisäisissä sähkökytkennöissä. Ota yhteys paikalliseen huoltokeskukseen.

Mitä teen, jos näyttöön ilmestyy virhekuvake eikä uuni kuumene?

Laitteen sisäisissä sähkökytkennöissä on ongelma. Ota yhteys paikalliseen huoltokeskukseen.

Mitä teen, jos ajannäyttö vilkkuu?

On tapahtunut sähkökatkos. Aseta kellonaika (kts. "Kellonajan asetus").

Mitä teen, jos uunin valo ei syty?

Lamppu on viallinen. Vaihda uusi lamppu (kts. "Lampun vaihto").

Mitä teen, jos uunin tuuletin toimii itsekseen?

Uunin käytön jälkeen tuuletin on käynnissä kunnes uuni on viilennyt. Ota yhteys huoltoliikkeeseen, jos tuuletin toimii vaikka uuni on jo kylmä.

Virhe- ja turvallisuuskoodit

Virhe- ja Turvallisuuskoodit	Yleiset toiminnot Toimintaohje
	VIRHE LÄMPÖANTURISSA Ota yhteys SAMSUNG-huoltoon.
E-27
E-26
E-28
E-2C
	TURVAKATKAISU	Sammuta ja tyhjennä uuni.
S-01	Uuni on ollut toiminnassa pitkään asetetussa lämmössä.	Anna uunin kylmetä ennen seur. käyttöä.
	AVirheet voivat haitata uunin toimintaa ja aiheuttaa vaaratilanteita. Lopeta heti uunin käyttö.	Ota yhteys SAMSUNG-huoltoon
E-09
E-08
E-08
-5E-
E-06

BF64CCBB / BF64CCBST

Virtalähde 230V ~ 50Hz
Käyttötilavuus 65 L
Lähtöteho MAX 3400 W
Paino
Netto n. 40 kg
Laivauspaino n. 44 kg
Mitat (L x K x S)
Ulkomitat 596 x 595 x 545 mm
Sisämitat 361 x 446 x 405 mm

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa tai tuotteen pakkausmateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung-tuotteita, voitte ottaa yhteyttä Samsung-tukeen.

Puh: 030-6227 515

www.samsung.com/fi
