KÄYTTÖOHJE LKR500004W ELECTROLUX

FI Liesi Käyttöohje 2

SV Spis Bruksanvisning 28

SISÄLTÖ

1. TURVALLISUUSTIEDOT....3
2. TURVALLISUUSOHJEET 6
3. ASENNUS....8
4. TUOTEKUVAUS....11
5. ENNEN ENSIKÄYTTÖÄ....12
6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ....13
7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ.... 13
8. KEITTOTASO - HOITO JA PUHDISTUS.... 15
9. UUNI - PÄIVITTÄINEN KÄYTTÖ 15
10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN....17
11. UUNI - NEUVOJA JA VINKKEJÄ.... 17
12. UUNI - HOITO JA PUHDISTUS.... 22
13. VIANMÄÄRITYS....24
14. ENERGIATEHOKKUUS 26
15. YMPÄRISTÖNSUOJELU.... 27

SINUN PARHAAKSESI

Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenien aikana hankittuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu sinua varten. Laitetta käyttäessäsi voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Rekisteröi tuotteesi saadaksesi parempaa huoltoa:

www.registerelectrolux.com

Osta laitteeseesi lisävarusteita, kulutustuotteita ja alkuperäisiä varaosia: www.electrolux.com/shop

ASIAKASPALVELU

Käytä aina alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme: Malli, PNC-tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

⚠ Varoitus / Varotoimi- ja turvallisuustietoja

i Yleistietoa ja vinkkejä

Ympäristönsuojelutietoja

Oikeus muutoksiin pidätetään.

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

- Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.

- Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

- VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.

- Jos laitteessa on lapsilukko, sitä on käytettävä.

- Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

- Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.

- Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.

• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Tämä laite tulee liittää sähköverkkoon H05VV-F-tyypin kaapelilla, joka kestää takapaneelin lämpötilan.
• Tämä laite on tarkoitettu käytettäväksi korkeintaan 2000 metriä merenpinnan yläpuolella.
• Tätä laitetta ei ole tarkoitettu käytettäväksi laivoissa, veneissä tai aluksissa.
• Laitetta ei saa asentaa kalusteoven taakse, jotta se ei ylikuumenisi.
• Älä asenna laitetta millekään alustalle.
• Älä käytä laitetta ulkopuolisen ajastimen tai erillisen kauko-ohjauksen avulla.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.
• HUOMIO: Ruoan kypsymistä tulee valvoa jatkuvasti. Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti. • VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun tai keittotason saranoitujen kansien lasin puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.

- Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.

- VAROITUS: Uuni ja sen esillä olevat osat kuumentuvat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

- Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.

- VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

- Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

- Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

- Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.

- Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.

• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Keittiön kaapin ja asennuspaikan on oltava saman kokoiset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Laitteen osat ovat jännitteenalaisia. Sulje laite kalusteella estääksesi pääsyn vaarallisiin osiin.
• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden vieressä.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

2.2 Sähköliitännät

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähköliitännät tulee antaa.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

2.3 Käyttö

VAROITUS!

Loukkaantumisen ja palovamman vaara. Sähköiskun vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.

- Älä käytä laitetta työtasona tai tavaroiden säilytystasona.

VAROITUS!

Tulipalo- ja räjähdysvaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.

VAROITUS!

Laite voi muutoin vaurioitua.

- Estä emalipinnan vaurioituminen tai haalistuminen:

• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laitteen pohjan kanssa.
• Älä aseta alumiinifoliota siten, että se olisi laitteen päällä tai suorassa kosketuksessa laitteen lokeron pohjan kanssa. – Älä laita vettä suoraan kuumaan laitteeseen.
• Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton. – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

- Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Älä aseta kuumia keittoastioita käyttöpaneelin päälle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai alumiinista valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ennen huoltotoimenpiteiden aloittamista. Irrota pistoke pistorasiasta.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.
• Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

- Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Laitteen sijainti

Älä asenna liettä lähelle lavuaaria tai kaappia, jossa on allas. Kosteus tai vesipisarat voivat päästä sivupaneelin ja kaapin väliin ja vaurioittaa sivupaneelin maalia ajan myötä.

Voit asentaa vapaasti sijoitettavan kaapillisen laitteen yhdelle tai kahdelle sivulle ja nurkkaan.

Tarkista taulukosta asennuksen vähimmäisetäisyydet.

- Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

Vähimmäisetäisyydet

Mitat mm

A 400

B 650

C 150

3.2 Tekniset tiedot

Jännite 230 V

Taajuus 50 – 60 Hz

Laiteluokka 1

Mitat mm

Korkeus 858 - 923

Leveys 500

Syvyys 600

3.3 Lieden korkeuden ja syvyyden muuttaminen

Lieden korkeus on 897 mm ja syvyys 500 mm toimitushetkellä.

1. Aseta liesi yhden sivun varaan.
2. Säädä jalustan syvyyttä ruuvaamalla ruuvi A auki ja löysäämällä kannattimen ruuveja B.

1. Aseta vaadittu syvyys.
2. Ruuvaa ruuvit A ja B kiinni.
3. Säädä korkeutta ruuvaamalla jalustan takaosan keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia) auki.

1. Paina jalusta vaadittuun korkeusasetukseen: 923, 898 tai 858 mm.
2. Ruuvaa ruuvit C ja D kiinni.

3.4 Laitteen tasapainottaminen

Aseta laitteen ylätaso samalle tasolle muiden pintojen kanssa säätämällä laitteen alla olevia pieniä jalkoja.

3.5 Kallistumisenestosuoja

Aseta laitteelle oikea korkeus ja ala ennen kuin kiinnität kallistumisenestosuojan.

HUOMIO!

Varmista, että asennat kallistumisenestosuojan oikeaan korkeuteen.

Varmista, että laitteen takana oleva pinta on sileä.

Kallistumisenestosuoja täytyy asentaa. Jos et asenna sitä, laite voi kallistua.

Laitteessa on kuvassa esitetty symboli (jos se on katsottu pakolliseksi) muistuttamaan käyttäjää kallistumisenestosuojan asentamisesta.

1. Asenna kallistumisenestosuoja 317 - 322 mm laitteen yläpintaa alemmaksi ja 80–85 mm laitteen sivulta olevassa kannattimessa olevaan pyöreään reikään. Ruuvaa se kiinteään materiaaliin tai käytä tarkoitukseen soveltuvaa vahvistetta (seinää).

1. Reikä on laitteen takana sen vasemmalla sivulla. Kohota laitteen etuosaa ja aseta laite tilan keskelle kalusteiden väliin. Jos tila kalusteiden välissä on laitteen leveyttä suurempi, säädä sivumittaa voidaksesi keskittää laitteen.

Jos olet muuttanut lieden mittoja, sinun on linjattava kallistumisenestolaite asianmukaisesti.

HUOMIO!

Jos tila kalusteiden välissä on laitetta leveämpi, säädä sivumittaa voidaksesi keskittää laitteen.

3.6 Sähköasennus

VAROITUS!

Valmistaja ei ole vastuussa seurauksista, jos et noudata Turvallisuus-lukujen varotoimia.

Laitteen mukana ei toimiteta pääpistoketta tai päävirtajohtoa.

VAROITUS!

Ennen virtajohdon kytkemistä napaan mittaa talon sähköverkon vaiheiden välillä vallitseva jännite. Tutustu seuraavaksi laitteen takana olevaan kytkentätarraan tarvittavan sähkökytkennän selvittämiseksi. Tässä järjestyksessä eteneminen toimii keinona välttää asennusvirheitä ja laitteen sähkökomponenttien vaurioituminen.

Soveltuvat kaapelityypit eri vaiheisiin:

Vaihe Kaapelin vähim-mäiskoko

1 3x6,0 mm2

3 nollajohtimella 5x1,5 mm2

VAROITUS!

Virtajohto ei saa olla kosketuksessa kuvaan merkityn laitteen osan kanssa.

1 Keittotason kytkimet 2 Lieden lukituksen merkkivalo 3 Hälytinajastimen säädin 4 Lämpötilan väännin 5 Lämpötilan merkkivalo / symboli 6 Keittotason merkkivalo / symboli / osoitin 7 Uunin toimintojen väännin 8 Lieden lukituksen painike 9 Lämpövastus 10 Lamppu 11 Irrotettava kannatin 12 Kannatintasot

4.2 Keittoaluejärjestely

1 Keittoalue 1 200 W 2 Höyryn ulostulo – lukumäärä ja sijainti riippuvat mallista 3 Keittoalue 1 800 W 4 Keittoalue 1 200 W 5 Jälkilämmön merkkivalo 6 Keittoalue 1 800 W

4.3 Varusteet

• Paistoritilä Ruoanlaittovälineille, kakkuvuokat, paistit. • Leivinpelti Kakuille ja kekseille. - Grilli / uunipannu Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

• Valinnaiset teleskooppikannattimet Hyllyille ja leivinpelleille. Ne voidaan tilata erikseen. • Säilytyslokero Säilytyslaatikko on uunin lokeron alapuolella. • Kondenssiveden kerääjä Kerää kondenssiveden, jota muodostuu uunin käytön aikana.

5. ENNEN ENSIKÄYTTÖÄ

5.1 Uuden laitteen puhdistaminen

Poista kaikki lisävarusteet ja irrotettavat uunipeltien kannatinkiskot uunista.

Lue ohjeet kohdasta "Hoito ja puhdistus".

Puhdista uuni ja lisävarusteet ennen ensimmäistä käyttökertaa.

Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoon.

5.2 Esikuumennus

Esikuumenna tyhjä uuni ennen ensimmäistä käyttökertaa.

1. Aseta toiminto □. Aseta maksimilämpötila.
2. Anna uunin käydä yhden tunnin ajan.
3. Aseta toiminto .Aseta maksimilämpötila. Tämän toiminnon maksimilämpötila on 210 °C.
4. Anna uunin käydä 15 minuuttia.
5. Sammuta uuni ja odota, että se jäähtyy.

Varusteet voivat kuumentua tavallista enemmän. Uunista voi tulla hajua ja savua. Tarkista, että huoneen ilmavirtaus on riittävä.

5.3 Lieden lukitus

Laitteen sähkövirtaan liittämisen tai sähkökatkoksen yhteydessä lieden lukitus aktivoituu, etkä voi käyttää laitetta. Lukituksen merkkivalo vilkkuu punaisena.

Lieden lukituksen käyttöönotto ja käytöstä poisto

1. Käännä uunin toimintojen väännintä myötäpäivään kohti symbolia
2. Paina lieden lukituksen painiketta viiden sekunnin ajan. Lieden lukituksen merkkivalo vilkkuu vihreänä, kun poistat lukituksen, ja

punaisena, kun asetat lukituksen päälle.

5.4 Luukun mekaaninen lukitus

Lapset eivät saa avata luukkua.

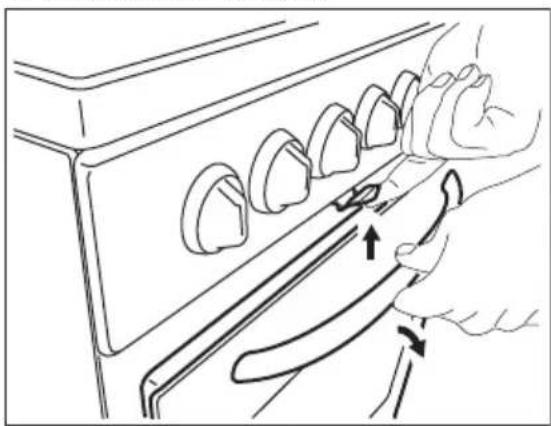

Uunin luukun avaaminen:

1. Vedä luukun lukosta.

Älä vedä luukun lukosta sulkiessasi uuninluukkua!

Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

5.5 Kondenssiveden kerääjän asennus

1. Aseta kondenssiveden kerääjä säilytyslaatikon etuosaan.

1. Tyhjennä kondenssiveden kerääjä aina ruoan kypsentämisen jälkeen.

6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Keittoalueiden määrä

Keittovyöhykkeet on varustettu termostaatilla ja ne toimivat ajoittain (sammuvat ja palavat uudelleen) valitusta lämpötasosta riippuen.

6.2 Lämpöasetus

Tarkista, onko lieden lukitus kytketty pois päältä (vihreä lukituksen merkkivalo vilkkuu).

Merkit Toiminto
0	Pois päältä -asento
$	Lämpimänä pito
1 - 9 Tehoasetukset

Käytä jälkilämpöä vähentääksesi energian kulutusta. Kytke keittoalue pois päältä 5–10 minuuttia ennen ruoankypsennyksen päättymistä.

Hälytinajastin

Aseta ajastimen avulla keittotason kaikkien keittoalueiden sammutusaika.

1. Käännä hälytinajastimen väännin vaaditun aika-asetuksen kohdalle.
2. Käännä valitun keittoalueen väännin vaaditun tehotason kohdalle. Keittotason ohjausmerkkivalo syttyy. Kun ajanjakso on kulunut umpeen, kuuluu äänimerkki. Hälytinajastin kytkee kaikki keittoalueet pois päältä.

Kierrä säädin pois päältä -asentoon ruoankypsennyksen lopuksi.

Mikäli kaikki keittoalueet kytketään pois päältä, keittotason ohjausmerkkivalo sammuu.

6.3 Keittoalueen käyttäminen

Toiminnon kytkeminen pois toiminnasta: käännä keittoalueen väännin off-asentoon. 1-9.

Lämpöasetuksissa 1-3 vyöhyke pysyy punaisena noin 2-3 sekuntia ja deaktivoidaan sitten.

Vyöhyke toimii suurimmalla tehotasollaan, kun olet asettanut lämpötason arvoon 8 tai 9.

6.4 Jäännöslämmön merkkivalo

VAROITUS!

Niin kauan kuin merkkivalo palaa, on olemassa jälkilämmön aiheuttama palovammojen vaara.

Merkkivalo syttyy, kun keittoalue on kuuma. Se ei kuitenkaan toimi, jos laite on kytketty irti verkkovirrasta.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille, vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Ruoanlaittovälineet

Kypsennystulokset riippuvat keittoastian materiaalista.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen. Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle. Älä käytä keraamisella keittotasolla keittoastiaa, jonka pohjan reunoissa tai ulkopinnoissa on kohoumia (esim. valurautapannut). Muutoin keittotason pintaan voi muodostua pysyviä naarmuja tai kulumia. Emaloidusta teräksestä valmistetut tai alumiini- tai kuparipohjaiset keittoastiat voivat aiheuttaa värimuutoksia keraamiseen pintaan.

Keittoastian pohjan vähimmäishalkaisijan on oltava sopiva (vähintään yhtä suuri kuin keittoalueen halkaisija) energian säästämiseksi ja keittotason virheettömän toiminnan varmistamiseksi.

7.2 Esimerkkejä ruoanvalmistussovelluksista

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seu-raaviin:		Aika (min)	Vinkkejä
§- 1	Pidä kypsennetty ruoka lämpimänä.	tarvit-taessa	Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike, sulanut: voi, suklaa, gelatiini.		5 - 25	Sekoita tasaisin väliajoin.
2 Kiinteytä: kuohkeat munak-kaat, keitetyt kananmunat.		10 - 40	Kypsennä kansi päällä.
2 - 3 Riisin ja maitoruokien haudutus, valmisruokien kuumentaminen.		25 - 50	Lisää vähintään kaksinker-tainen määrä nestettä riisin suhteen, sekoita maitoruokia kypsennyksen puolivälissä.
3 - 4 Haudutetut vihannekset, ka-la, liha.		20 - 45	Lisää muutama ruokalusikal-linen vettä. Tarkista veden määrä kypsennyksen aikana.
4 - 5 Höyrytetyt perunat ja muut vihannekset.		20 - 60	Lisää keittoastian pohjalle 1–2 cm vettä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian pääl-lä.
4 - 5 Kypsennä suuria määriä ruokaa, pataruokia ja keittoja.		60 - 150	Enintään 3 litraa nesteitä ja ainekset.
6 - 7 Kevyt paistaminen: leike, va-sikanliha cordon bleu, kotle-tit, nakit, rissolet, makkarat,maksa, rasvan ja jauhon se-koitus, kananmunat, pannu-kakut, munkit.		tarvit-taessa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen,röstiperunat, sisäfileepihvit,pihvit.	5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppo-paistetut ranskalaiset.

8. KEITTOTASO - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipinnan käsittelyyn tarkoitettua raaputinta.

8.2 Keittotason puhdistaminen

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen

ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä leivinjauheen ja sitruunamehun tai viinietikan liuosta.

9. UUNI - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Uunin kytkeminen toimintaan ja pois toiminnasta

1. Käännä uunin toimintojen väännin haluamasi toiminnon kohdalle.
2. Käännä lämpötilan väännin haluamasi lämpötilan kohdalle.

Lamppu syttyy uunin toiminnan aikana.

1. Uuni kytketään pois toiminnasta kääntämällä uunin toimintojen vääntimet ja lämpötilan väännin Off-asentoon.

9.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka

katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

9.3 Uunitoiminnot

Symboli Uunitoiminto Käyttökohde
0	Pois päältä -asento Uuni on kytketty pois päältä.
	Uunin lamppu Lampun sytyttäminen ilman uunitoimintoa.
	Ylä-/alalämpö Kypsentäminen ja paistaminen yhdellä tasol-la.
	Ylä-/alalämpö Tämän toiminnon avulla määritettiin energia-tehokkuusluokka ja ekologinen suunnittelu (vastaamaan direktiivejä EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti: IEC/EN 60350-1.Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri. Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Kuumen-nusteho voi laskea. Katso yleisiä energian säästämiseen liittyviä suosituksia luvusta "Energiatehokkuus", kohdasta Energiansäästö.Tämä toiminto säästää energiaa ruoanlaiton aikana. Katso valmistusohjeet luvusta "Neuvoja ja vinkkejä", Ylä-/alalämpö.
	Alalämpö Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi.
	Pikagrillaus Litteiden ruokien suuren määrä grillaukseen ja leivän paahtamiseen.
	Pikalämpö Paistettaessa suurempia lihankappaleita tai linnunlihaa yhdellä tasolla. Gratinointi ja rus-kistus.Tämän toiminnon enimmäislämpötila on 210 °C.
	Matalalämpö Mureiden, mehukkaiden paistien kypsentämi-nen.

10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Peltien ja ritilän asettaminen kannattimille

Paistoritilä:

Aseta ritilä haluamasi ohjauskiskojen väliin.

Leivinpelti:

Älä paina leivinpeltiä kokonaan uunikammion takaseinään. Muutoin lämpö ei kierrä leivinpellin ympärillä. Ruoka voi tällöin palaa, erityisesti leivinpellin takaosassa.

Työnnä leivinpelti tai uunipannu kannatintason ohjauskiskojen väliin. Varmista, ettei se kosketa uunin takaseinään.

Paistoritilä ja uunipannu yhdessä:

Paina uunipannu kannatinkiskon ohjauskiskojen väliin ja paistoritilä yläpuolella oleviin ohjauskiskoihin.

Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa antavia. Lämpötila ja paistoaika riippuvat reseptistä sekä käytettyjen ainesten laadusta ja määrästä.

11.1 Yleistä

Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.

Kosteutta voi tiivistyä uunin sisään tai luukun lasilevyihin. Tämä on normaalia.

Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.

Poista kosteus jokaisen käyttökerran jälkeen.

Älä aseta mitään esinettä suoraan uunin pohjalle, älä myöskään aseta osiin alumiinifoliota kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

11.2 Paistaminen

Käytä alhaisempaa lämpötilaa ensimmäisellä paistokerralla.

Jos paistat useammalla kuin yhdellä kannatintasolla, voit pidentää paistoaikaa 10–15 minuuttia.

Uunissa olevat pellit voivat vääntyä paistamisen aikana. Jäähtyessään uunipellit palautuvat kuitenkin alkuperäiseen muotoonsa.

11.3 Kakkujen leipominen

Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.

11.4 Lihan ja kalan kypsentäminen

Käytä grilli-/uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.

Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.

Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää grilli-/uunipannuun hiukan vettä. Jotta käry ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

11.5 Paistoajat

Kypsennysaika riippuu ruokalajin tyypistä, sen koostumuksesta ja määrästä.

Tarkkaile valmistumista kypsennyksen aikana. Määritä parhaat asetukset (uunitoiminto, kypsennysaika, jne.) keittoastioille, resepteille ja määrille laitetta käyttäessä.

11.6 Ylä-/alalämpö

Ruokalaji Lämpö-	tila (°C)	Aika(min)	Kanna-tintaso	Lisävarusteet
Vuokapaistaminen
Joulukakku 130 -		200 -	1 1 pyöreä kevyt vuoka (halkai-sija: 23 cm)
	150	230
Romanialainen soke-rikakku	160 -	40 - 50 1 2 neliömäistä kevyttä vuokaa
	180
Romanialainen soke-rikakku – perinteinen	160 -	40 - 50 1 2 neliömäistä kevyttä vuokaa
	180
Sokerikakku 160 -		25 - 35 1 2 pyöreää kevyttä vuokaa (pi-tuus: 20 cm)
	180
Victoria-voileipä 160 -		25 - 35 1 2 pyöreää kevyttä voileipä-vuokaa (pituus: 20 cm)
	180
Kinkkupiiras 210 -		35 - 45 1 1 pyöreä emalivuoka (halkai-sija: 27 cm)
	230
Perunapaistos 190 -		55 - 65 2 2 suorakulmaista Pyrex-vuo-kaa, 24 cm x 15 cm x 5 cm
	210
Kypsennys leivinpellillä tai grilli-/uunipannussa
Uunipannukakku 160 -		40 - 50 2 Leivinpelti tai grilli-/uunipannu
	180
Matala kakku 150 -		20 - 30 3 Leivinpelti
	170
Hiivataikinapohjainen omenakakku ilman muropäällystettä	170 - 190	40 - 60 3	Leivinpelti
Juustokakku 170 -	190	45 - 65 2	Leivinpelti
Sveitsiläinen omena-piiras	190 - 210	40 - 60 2	Leivinpelti
Murotaikinakakku 170 -	190	20 - 40 3	Leivinpelti
Voikakku 180 -	200	15 - 30 3	Leivinpelti
Marengit 110 -	130	80 - 100 3	Leivinpelti
Kääretorttu 150 -	170	15 - 30 2	Leivinpelti
Täytetty hiivataikina-pohjainen kakku	160 - 180	20 - 35 3	Leivinpelti
Kotitekoinen pizza 200 -	220	20 - 35 2	Leivinpelti
Leipä
Torttu 1)	280 - 300	10 - 15 3	Leivinpelti
Ruisleipä 180 -	200	40 - 60 2	Leivinpelti
Hiivasämpylät 180 -	200	10 - 20 2	Leivinpelti
Lihan paistaminen
Kana, kokonainen 200 -	220	60 - 80 2	paistoritilä tasolla 2 ja grilli-/uunipannu tasolla 1
Kana, puolikas 190 -	210	35–40 ensim-mäinen puoli;15–20 toinen puoli	3 paistoritilä tasolla 3 ja grilli-/uunipannu tasolla 2
Porsaanpaisti 170 -	190	90 - 110 2	Leivinpelti

1) Esikuumenna uunia 10 minuuttia.

11.7 Ylä-/alalämpö

Ruokalaji Lämpö-	tila (°C)	Aika(min)	Kanna-tintaso	Lisävarusteet
Leipä ja pizza
Pullat 190 20 - 30 2 leivinpelti tai grilli-/uunipannu
Pakastepizza 350 g 190 30 - 40 2 ritilä
Leivonnaiset leivinpellillä
Kääretorttu 180 20 - 30 2 leivinpelti tai grilli-/uunipannu
Brownie 180 25 - 35 2 leivinpelti tai grilli-/uunipannu
Vuokakakku
Kohokas 200 30 - 40 2 kuusi keraamista annosvuo-kaa ritilällä
Torttupohja 180 20 - 30 2 torttuvuoka ritilällä
Sokerikakku 150 30 - 40 2 kakkuvuoka ritilän päällä
Kala
Kalat pusseissa, 300 g	180 20 - 30 2 leivinpelti tai grilli-/uunipannu
Kokonainen kala, 200 g	180 25 - 35 2 leivinpelti tai grilli-/uunipannu
Kalafilee, 300 g 180 30 - 40 2 pizzapannu ritilällä
Liha
Liha pussissa, 250 g 200 25 - 35 2 leivinpelti tai grilli-/uunipannu
Lihavartaat, 500 g 200 25 - 35 2 leivinpelti tai grilli-/uunipannu
Pienet leivonnaiset
Pikkuleivät 160 25 - 35 2 leivinpelti tai grilli-/uunipannu
Macaronit 170 25 - 35 2 leivinpelti tai grilli-/uunipannu
Muffinssit	180 30 - 40 2 leivinpelti tai grilli-/uunipannu
Suolakeksit	160 25 - 35 2 leivinpelti tai grilli-/uunipannu
Murotaikinapikkulei-vät	140 30 - 40 2 leivinpelti tai grilli-/uunipannu
Leivonnaiset	170 15 - 25 2 leivinpelti tai grilli-/uunipannu
Kasvisruoat
Vihannessekoitus pussissa, 400 g	190 30 - 40 2 leivinpelti tai grilli-/uunipannu
Munakas	200 20 - 30 2 pizzapannu ritilällä

Ruokalaji Lämpö-	Aika tila (°C)	Kanna-tintaso	Lisävarusteet
Vihannekset leivin-pellillä, 700 g	190 30 - 40 2 leivinpelti tai grilli-/uunipannu

11.8 Pikagrillaus

Ruokalaji Lämpö-	tila (°C)	Aika(min)	Kanna-tintaso	Lisävarusteet
Porsaankyljykset 220 -240		15 - 25ensim-mäinenpuoli; 10- 20 toi-nen puoli	3 uuniritilä tasolla 3 ja grilli-/uunipannu tasolla 2
Puolikas kana 220 -240		30 - 35ensim-mäinenpuoli; 15- 25 toi-nen puoli	3 uuniritilä tasolla 3 ja grilli-/uunipannu tasolla 2
Porsaankyljykset 220 -240		10 - 20ensim-mäinenpuoli; 10- 20 toi-nen puoli	3 uuniritilä tasolla 3 ja grilli-/uunipannu tasolla 2

11.9 Tiedoksi testauslaitoksille

Ruoka Toiminto Lämpöti-		la (C°)	Varusteet Hyllyta-so	Aika (min)
Pienet kakut(16 kpl/leivinpelti)	Ylä-/alalämpö 150 Leivinpelti tai grilli-/uunipan-nu		3 15 - 25
Omenapiirakka (2 vuokaa, ∅ 20 cm, vinottain)	Ylä-/alalämpö 200 2 pyöreää ke-vyttä vuokaa		1 60 - 70
Rasvaton sokeri-kakku	Ylä-/alalämpö 170 Pyöreä kakku-vuoka paistori-tilän päällä		2 20 - 30
Pasteijat Ylä-/alalämpö 140 Leivinpelti tai			3 15 - 25
		grilli-/uunipan-nu
Paahtoleipä1)	Pikagrillaus 250 Paistoritilä 2 2 - 5

Ruoka Toiminto Lämpöti-		Varusteet Hyllyta-	Aika
	la (C°)	so	(min)
Naudanlihapihvi2)	Pikagrillaus 250 Paistoritilä 3 15 en-		simmäi-nenpuoli; 15toinenpuoli

1) Esikuumenna uunia 5 minuuttia. 2) Esikuumenna uunia 10 minuuttia.

12. UUNI - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdista uunin etupinta pehmeällä puhdistusliinalla, lämpimällä vedellä ja miedolla pesuaineella.

Käytä metallipintojen puhdistuksessa erityistä puhdistusainetta.

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden ruokaroiskeiden kertyminen voi johtaa tulipaloon. Etenkin grillipannu muodostaa tulipaloriskin.

Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pehmeää puhdistusliinaa, lämmintä vettä ja puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa.

Poista pinttyneet tahrat erityisellä uuninpuhdistusaineella.

Tarttumattomia lisävarusteita ja ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Ruostumattomat teräs- ja alumiinipintaiset uunit

Puhdista uuninluukku käyttäen ainoastaan kosteaa liinaa tai sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat

vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

12.3 Kannattimien

Puhdista uuni poistamalla kannattimet.

HUOMIO!

Ole varovainen irrottaessasi kannattimia.

1. Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

1. Vedä uunipeltien kannattimen takaosa irti seinästä ja poista se.

Asenna poistetut lisävarusteet noudattamalla ohjeita päinvastaisessa järjestyksessä.

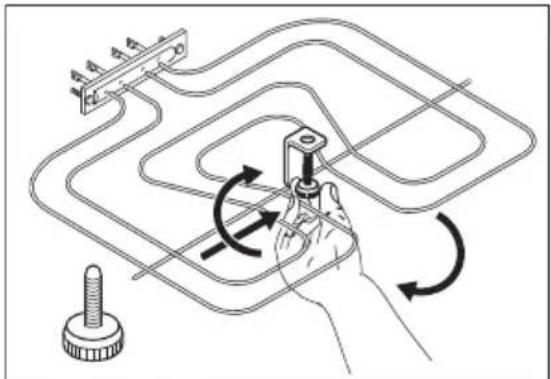

12.4 Grillin poistaminen:

VAROITUS!

Kytke laite pois päältä ennen lämpövastuksen poistamista. Varmista, että laite on jäähtynyt. On olemassa palovammojen vaara.

Poista hyllykannattimet.

Voit poistaa lämpövastuksen helpottaaksesi uunin sisätilan katon puhdistamista.

1. Poista lämpövastusta kiinnittävä ruuvi. Käytä ruuvimeisseliä ensimmäisellä kerralla.

1. Vedä lämpövastus varovasti alas.

1. Puhdista uunin sisäpinnan katto pehmeällä liinalla, lämpimällä vedellä ja puhdistusaineella ja anna sen kuivua.

Asenna lämpövastus käänteisessä järjestyksessä.

Asenna hyllykannattimet.

VAROITUS!

Varmista, että lämpövastus on oikein asennettu ja että se ei putoa.

12.5 Uunin lasilevyjen irrottaminen ja asentaminen

Luukun sisällä olevat lasipaneelit voidaan poistaa niiden puhdistusta varten. Lasilevyjen lukumäärä vaihtelee mallikohtaisesti.

VAROITUS!

Pidä uuniluukkua hieman auki puhdistuksen aikana. Kun avaat sen kokonaan, se voi vahingossa sulkeutua ja aiheuttaa vahinkoja.

VAROITUS!

Älä käytä uunia ilman lasilevyjä.

1. Avaa luukku, kunnes se on noin 30° kulmassa. Luukku pysyy itsestään paikoillaan, kun se on hieman auki.

1. Pidä kiinni luukun yläreunassa olevasta listasta (B) kummaltakin puolelta ja työnnä sisäänpäin siten, että kiinnitystiiviste vapautuu.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.

VAROITUS!

Uunin luukku pyrkii sulkeutumaan, kun poistat lasilevyt.

1. Pidä luukun lasilevyjen yläreunasta ja vedä niitä ylöspäin yksi kerrallaan.
2. Puhdista lasilevy vedellä ja miedolla puhdistusaineella. Kuivaa lasilevy varoen.

Puhdistettuasi lasilevyn ja luukun, asenna ne takaisin paikalleen. Noudata edellä mainittuja ohjeita päinvastaisessa järjestyksessä. Kiinnitä ensiksi pienin lasilevy, sitten suuremmat.

HUOMIO!

Varmista, että asennat sisäisen lasilevyn oikein paikoilleen.

12.6 Laatikon irrotus

VAROITUS!

Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita, muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytettäessä. Tulipalon vaara.

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

1. Vedä laatikkoa ulos, kunnes se pysähtyy.

Lue turvallisuutta koskevat luvut.

1. Nosta laatikkoa hitaasti.
2. Vedä laatikko kokonaan ulos.

Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

12.7 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara.

Lamppu voi olla kuuma.

1. Kytke uuni pois päältä. Odota, kunnes uuni on jäähtynyt.
2. Irrota uunin pistoke pistorasiasta.
3. Peitä uunin pohja kankaalla.

Takalamppu

1. Kierrä lampun lasikupua sen poistamiseksi.
2. Puhdista lampun kansi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Asenna lasinen kansi.

13.1 Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide
Et saa laitetta käynnisty-mään.	Laitetta ei ole kytketty verk-kovirtaan tai se on kytketty väärin.	Tarkista, onko laite kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on		sulakkeessa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Keittotaso ei mene päälle eikä sitä voida käyttää.	Sulake on palanut. Kytke keittotaso uudelleen toimintaan ja aseta tehota-so 10 sekunnin kuluessa.
Jälkilämmön merkkivalo ei syty.	Alue ei ole kuuma, koska se toimi vain vähän aikaa.	Jos aluetta käytettiin riittä-vän pitkään sen kuumene-miseksi, ota yhteyttä val-tuutettuun huoltoliikkee-seen.
Uuni ei kuumene. Uuni on kytketty pois toi-minnasta:		Kytke uuni toimintaan.
Tarvittavia asetuksia ei ole tehty.		Varmista asetuksien oi-keellisuus.
Lamppu ei toimi. Lamppu on viallinen. Vaihda lamppu.
Höyry ja tiivistynyt kosteus laskeutuvat ruoan pinnalle ja uunin sisätilaan.	Olet jättänyt ruoan uuniin liian pitkäksi ajaksi.	Älä jätä astioita uuniin yli 15 - 20 minuutiksi kypsen-nyksen päätymisen jäl-keen.
Ruokien kypsyminen kes-tää liian kauan tai ne kyp-syvät liian nopeasti.	Lämpötila on liian alhainen tai liian korkea.	Säädä lämpötilaa tarvit-taessa. Noudata käyttöoh-jetta.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.): ....

Tuotenumero (PNC) ....

Sarjanumero (S.N.) ....

14. ENERGIATEHOKKUUS

14.1 Keittolevyn tuotetiedot asetuksen EU 66/2014

Mallin tunniste LKR500004W
Keittotason tyyppi	Keittotaso erilleen asennettavan lieden sisällä
Keittoalueiden lukumäärä	4
Kuumennus-teknologia	Säteilevä lämmitin
Ympyränmuo-toisten keitto-alueiden hal-kaisija (∅)	Vasen takana	14,0 cm
	Oikea takana	18,0 cm
	Oikea edessä	14,0 cm
	Vasen edessä	18,0 cm
Keittoalueen energiankulu-tus (EC elect-ric cooking)	Vasen takana	181,8 Wh/kg
	Oikea takana	182,1 Wh/kg
	Oikea edessä	181,8 Wh/kg
	Vasen edessä	182,1 Wh/kg
Energiankulutus, keittotaso (EC electric hob) 182,0 Wh/kg

IEC/EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

14.2 Keittotaso - Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle ennen keittoalueen kytkemistä toimintaan.
• Keittoastian pohjan halkaisijan tulee olla sama kuin keittoalueen halkaisija.
• Käytä pienempää keittoastiaa pienemmillä keittoalueilla.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

14.3 Uunien tuotetiedot ja tuotteen tietolomake

Toimittajan nimi Electrolux

Mallin tunniste LKR500004W 943005555

Energiatehokkuusluokka 95,0

Energiatehokkuusluokka A

Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0,76 kWh/kierros

Pesien lukumäärä 1

Lämpölähde Sähkö

Äänimer.voimak 60 litraa

Uunityyppi Uuni erilleen asennettavan lieden sisällä

Massa 42.0 kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

IEC/EN 60350-1 – Sähkökäyttöiset ruoanlaittolaitteet – Osa 1: Liedet, uunit, höyryuunit ja grillit – Menetelmät tehon mittaamiseen.

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle

asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä.

Ylä-/alalämpö

Tämä toiminto säästää energiaa ruoanlaiton aikana. Tutustu lisätietoihin luvussa Laite - "Päivittäinen käyttö", Laitetoiminnot.

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty

merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Electrolux Appliances AB - Yhteystiedot: Al. Powstańców Śląskich 26, 30-570 Kraków, Puola

SISÄLLYS

1. TURVALLISUUSTIEDOT....29
2. TURVALLISUUSOHJEET....31
3. ASENNUS.... 34
4. TUOTEKUVAUS....36
5. ENNEN ENSIMMÄISTÄ KÄYTTÖÄ.... 37
6. LIESI – PÄIVITTÄINEN KÄYTTÖ.... 38
7. LIESI - NEUVOT JA VINKIT.... 39
8. LIESI – HUOLTO JA PUHDISTUS.... 40
9. UUNI – PÄIVITTÄINEN KÄYTTÖ 41
10. UUNI - VARUSTEIDEN KÄYTTÖ 42
11. UGN – RÅD OCH TIPS 43
12. UGN – UNDERHÅLL OCH RENGÖRING.... 47
13. FELSÖKNING....50
14. ENERGIEFFEKTIVITET....51
15. MILJÖSKYDD....52

VI TÄNKER PÅ DIG
