KÄYTTÖOHJE L1530SSNH LG

L1530S **H

L1730S **H

L1930S **H

L1930SQ

Перед началом работы с продуктом обязательно прочитайте раздел "Важные меры предосторожности".

Держите компакт-диск с Руководством пользователя под рукой, чтобы обращаться к нему в дальнейшем.

Информация на наклейке на задней панели устройства может потребоваться при обращении в отдел технического обслуживания.

Это устройство сконструировано и изготовлено с учетом всех требований по обеспечению вашей безопасности, однако неправильная эксплуатация может привести к поражению током или пожару. Чтобы все защитные механизмы, включенные в этот монитор, работали правильно, необходимо соблюдать следующие правила установки, эксплуатации и обслуживания.

О правилах безопасности

Используйте только кабель питания, прилагаемый к устройству. Если вы используете другой кабель питания, приобретенный не у поставщика монитора, он должен соответствовать существующим национальным стандартам. В случае любой неисправности кабеля питания свяжитесь с фирмой-изготовителем или ближайшим сервисным центром для замены.

Отключение кабеля питания от сети - это самый надежный способ выключения устройства. Стенная розетка должна быть легко доступна.

Подключайте монитор только к источнику питания, указанному в этой инструкции или на самом мониторе. Если вы не знаете, какие параметры электросети у вас дома, обратитесь к специалисту.

Перегруженные розетки и удлинители опасны. Опасны также старые кабели питания и неисправные розетки. Они могут быть причиной поражения током или пожара. Для замены обращайтесь в сервисный центр.

Не вскрывайте корпус монитора.

■ Внутри нет компонентов, которые может обслуживать пользователь.
■ Высокое напряжение внутри корпуса опасно, даже если устройство выключено.
■ В случае неисправности монитора обращайтесь в сервисный центр.

Во избежание травматизма:

■ Не ставьте монитор на наклонные поверхности без надежного закрепления.
- Используйте только подставку, рекомендованную фирмой-изготовителем.

Во избежание пожара и других опасностей:

■ Всегда выключайте монитор, если выходите из комнаты больше чем на несколько минут. Никогда не оставляйте монитор включенным, уходя из дома.
■ Не позволяйте детям проливать жидкость или засовывать предметы в отверстия корпуса монитора. Некоторые внутренние компоненты находятся под высоким напряжением.
■ Не используйте с монитором никаких дополнительных приспособлений, не предусмотренных изготовителем.
- Отключайте монитор от электросети во время грозы или когда он надолго остается без присмотра.

Установка

Не ставьте и не кладите ничего на кабель питания. Не устанавливайте монитор в местах, где кабель может быть поврежден.

Не используйте монитор в местах с повышенной влажностью, например, вблизи ванных комнат, моек, плавательных бассейнов или в сырых подвальных помещениях.

В корпусе монитора есть вентиляционные отверстия для отвода тепла во время работы. Если эти отверстия заблокированы, накопившееся тепло может привести к повреждению и возгоранию устройства. Поэтому НИКОГДА не нарушайте следующие правила:

■ Не ставьте монитор на кровать, диван, ковер и т.п., чтобы не закрывать нижние вентиляционные отверстия.
■ Не ставьте монитор в стенную нишу или секцию мебели, если отсутствует хорошая вентиляция.
■ Не закрывайте отверстия тканью и другими материалами.
■ Не ставьте монитор рядом с батареей центрального отопления или другими источниками тепла, а также над ними.

Не трите и не стучите твердыми предметами по экрану ЖК-монитора с активной матрицей, так как они могут поцарапать, повредить или полностью разрушить экран.

Не давите пальцами на экран монитора в течение долгого времени, так как это может вызвать остаточное изображение.

Некоторые точечные дефекты могут появляться как красные, зеленые или синие пятна на экране. Однако это не влияет на работу монитора.

Если возможно, используйте рекомендуемое разрешение, чтобы получить наилучшее качество изображения для ЖК-монитора. Если используются другие режимы, на экране могут появиться некоторые признаки масштабируемости или другой обработки изображения. Однако это характерная черта ЖК-панели с фиксированным разрешением.

Чистка

■ Прежде чем протирать экран, отключите монитор от сети.
- Для чистки используйте слегка влажную (но не мокрую) ткань. Не распыляйте аэрозольные вещества прямо на экран монитора, так как их чрезмерное количество может привести к поражению электрическим током.

Упаковка

- Не выбрасывайте коробку и упаковочные материалы. Они пригодятся для транспортировки устройства. При перевозке монитора используйте фирменную упаковку.

Утилизация

• Флуоресцентная лампа, применяемая в этом продукте, содержит небольшое количество ртути.
• Не уничтожайте этот продукт вместе с обычным бытовым мусором. Утилизация этого продукта должна выполняться в соответствии с требованиями местной власти.

- Прежде чем устанавливать монитор, отключите его, компьютерную систему и другие периферийные устройства от электросети.

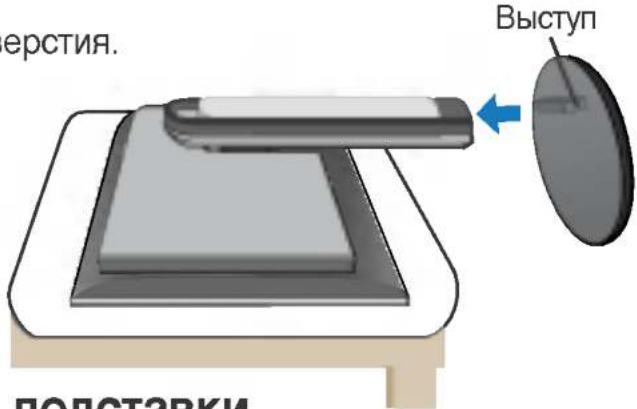

Установка основания подставки

1. Положите монитор экраном вниз на подушку или кусок мягкой ткани.
2. Совместите выступы на основании подставки с отверстиями на основании монитора.
3. Вставьте выступы в отверстия.

ерстия. Выступ ПОЛСТАВКИ

Снятие основания подставки

1. Положите монитор экраном вниз на подушку или мягкую ткань.
2. Держите монитор, как показано на рисунке, и снимите основание подставки, нажимая на защелку основания.

Нижняя защелка

Важно

• Это общая схема установки. Ваш монитор может отличаться от изображенного на рисунке.
• Один раз подсоединив основание подставки, не пытайтесь его отсоединить.
• Не переносите монитор вверх ногами, удерживая только за основание подставки. Монитор может упасть и получить повреждения или нанести вам травму.

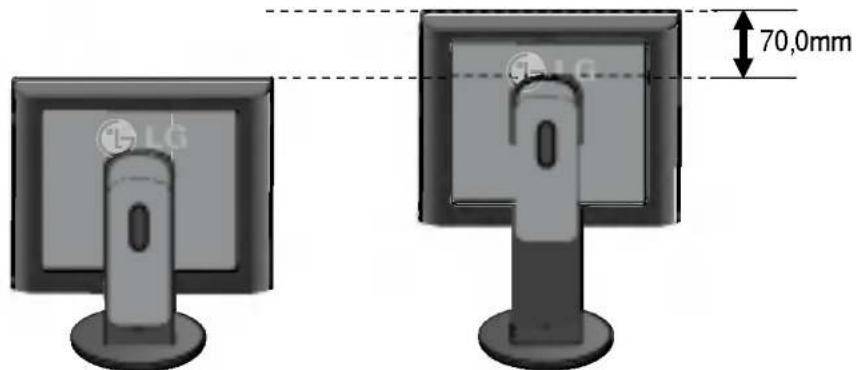

Настройка положения дисплея

Выберите максимально удобное положение панели.

■ Диапазон наклона: -5^ 20^

■ Диапазон высоты: максимуму 2,76 дюйма (70,0 mm)

70,0mm

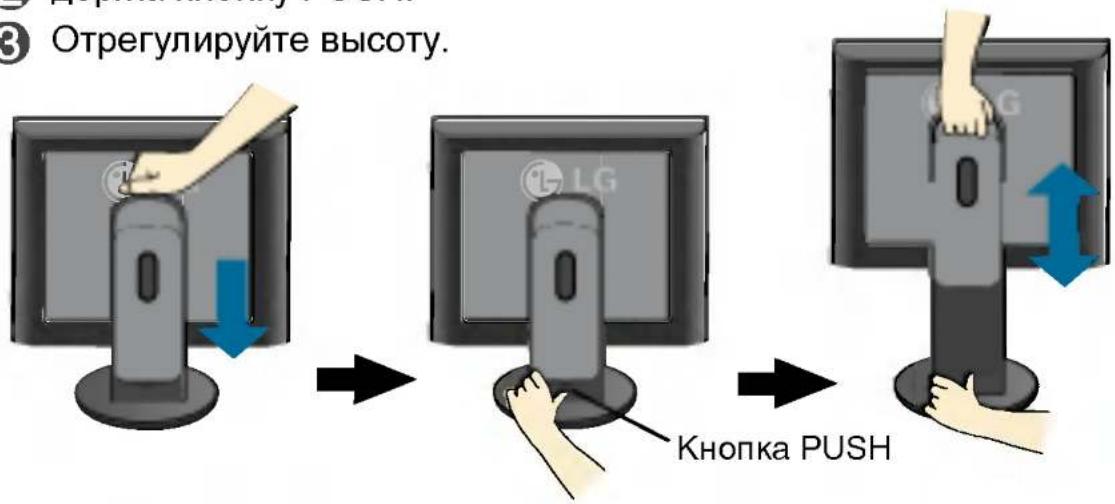

■ Как отрегулировать высоту монитора

① Опустите монитор,
② держа кнопку PUSH.
③ Отрегулируйте высоту.

Отрегулируйте высоту. Кнопка PUSH

Эргономика

Чтобы положение было эргономичным и комфортным, передний угол наклона не должен превышать 5°.

Подключение к компьютеру

1. Поднимите скользящую дверцу и наклоните монитор назад, чтобы проще было подключать кабели.

1. Подсоедините сигнальный кабель. После этого заверните винты для фиксации соединения. ①
2. Вставьте кабель питания в правильно заземленную розетку. Розетка должна быть легко доступна и находиться вблизи монитора. ②

Аналоговый сигнал D-SUB *У разных моделей может отличаться Настенная розетка* Разъем на ПК* 1 PC MAC Адаптер для MAC Для компьютерной системы Apple Macintosh требу

Адаптер для MAC

Для компьютерной системы Apple Macintosh требуется специальный адаптер для перехода с 15-контактного разъема D-sub VGA с 3 рядами контактов (на кабеле, входящем в комплект поставки) на 15-контактный разъем с 2 рядами контактов.

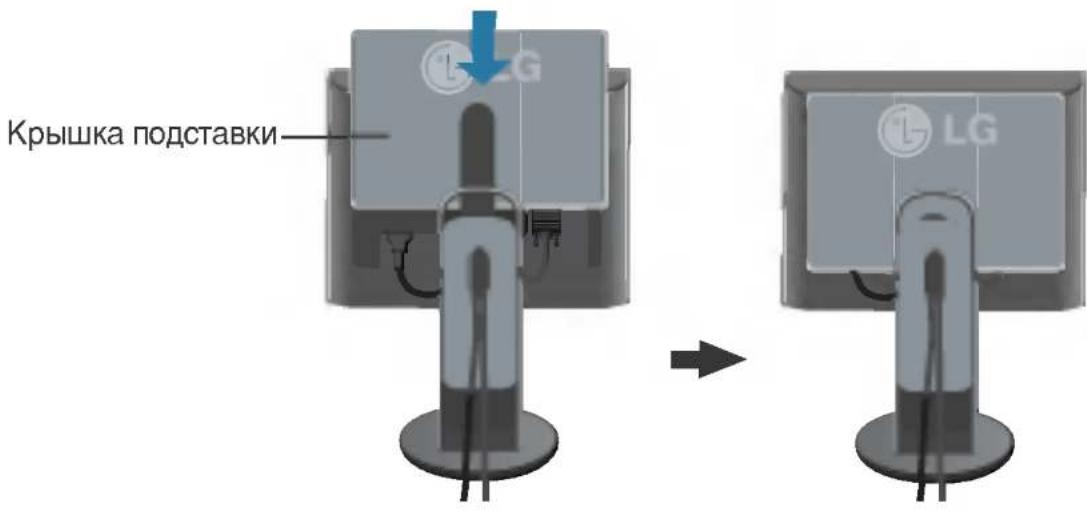

4. Опустите скользящую дверцу.

Крышка подставки LG

5. Нажмите кнопку ⏻ на передней панели, чтобы включить питание. включения питания монитора автоматически выполняется функция "Self Image Setting Function" (функция автоматической настройки изображения).

САМОРЕГУЛИРОВКА УСТАНОВКА ИЗОБРАЖЕНИЯ

ПРИМЕЧАНИЕ

"Функция "Self Image Setting Function" Эта функция обеспечивает оптимальные настройки изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов. Если вы хотите отрегулировать монитор в процессе работы или еще раз вручную запустить эту функцию, нажмите кнопку "AUTO" (ABTO) на передней панели монитора. Вы также можете выбрать параметр "АВОДСКИЕ УСТАНОВКИ" в меню OSD. Однако имейте в виду, что этот параметр инициализирует все элементы меню, кроме элемента "ЯЗЫК".

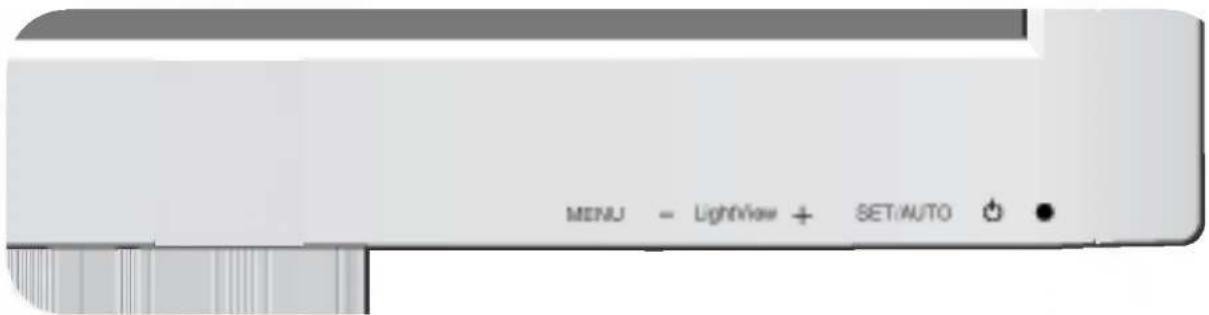

Элементы панели управления

MENU - LightView + SET:AUTO

Основание

MOV - LightView + SETAUTO ① ② ③ ④ ⑤

Элемент	Функция
1Кнопка MENU	Используется для входа в меню настройки экрана и выхода из него.
	МЕНЮ ЗАБЛОКИРОВАНО/РАЗБЛОКИРОВАНОЭта функция позволяет заблокировать текущие настройки экрана, чтобы случайно не изменить их. Нажмите кнопкуMENUи держите 5 секунд. Появится сообщение:МЕНЮ ЗАБЛОКИРОВАНО.Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно нажимать кнопку MENU в течение 5 секунд. Появится сообщение:МЕНЮ РАЗБЛОКИРОВАНО.
2Кнопки - +	Служат для выбора или регулировки параметров экранного меню OSD.
	Горячая клавиша LightViewДЕНЬЭти настройки облегчают выбор параметров отображения, оптимальных для имеющихся условий (внешнее освещение, тип изображения и т.д.).День: яркое внешнее освещениеНочь: слабое внешнее освещениеТекст: отображение текста(текстовые редакторы и т.д.)Кино: просмотр движущихся изображений: видеоклипы и фильмыФото: просмотр рисунковОБЫЧНЫЙ: Это при обычных условиях эксплуатации.
3Кнопка SET/AUTO	Используется входа в режим изменения параметра,выбранного в меню настройки экрана.
	АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ИЗОБРАЖЕНИЯЕсли вы изменяете настройки экрана, всегданажимайте кнопку SET/AUTO перед входом вменю настройки экрана (OSD). Это позволитавтоматически подобрать наилучшиенастройки для текущего разрешения экрана(режим отображения).Лучший режим отображения:
	Монитор 15 дюймов: 1024x768Монитор 17 дюймов: 1280x1024Монитор 19 дюймов: 1280x1024
	Используется для включения и выключения монитора.
	Светится зеленым светом, когда монитор работает вобычном режиме. Светится оранжевым светом, когдамонитор работает в режиме энергосбережения (DPM).

Настройка экрана

Рабочие параметры монитора, размер и положение видимой части экрана можно легко и быстро настроить с помощью системы управления настройкой экрана (OSD). Простой пример познакомит вас с основными элементами меню настройки экрана. Следующий раздел содержит обзор регулировок и параметров, которые можно задать с помощью OSD.

ПРИМЕЧАНИЕ

■ Прежде чем регулировать какие-либо параметры, дайте монитору стабилизировать свое состояние в течение 30 минут после включения.

Для регулировок с помощью меню настройки экрана OSD выполните следующие шаги.

MENU → - + → SET/AUTO → - + → MENU

1 Нажмите кнопку MENU. Появится меню настройки экрана (OSD).
2 Для перехода на нужную настройку пользуйтесь кнопками - или + . Когда нужная настройка будет выделена, нажмите кнопку SET/AUTO.
3 Для установки нужного уровня используйте кнопки - и + . Для выбора других пунктов вложенного меню используйте кнопку SET/AUTO.
Чтобы вернуться в главное меню для выбора другой функции, нажмите кнопку MENU один раз. Для выхода из экранного меню OSD нажмите кнопку MENU дважды.

Автоматическое сохранение

Когда открыто экранное меню OSD, все изменения в настройках сохраняются автоматически, даже если вы выходите из меню или открываете другое меню. Если вы задаете настройку и затем ждете исчезновения меню OSD, эта настройка также сохраняется.

В следующей таблице показаны все элементы меню, регулировки и настройки системы OSD.

Главное меню	Вложенное меню			Название раздела
ИЗОБРАЖЕНИЕ	ЯРКОСТЬ		●	Как настроить яркость и контрастность изображения
	КОНТРАСТ		●
	ГАММА		●
ЦВЕТ	ПРЕДУСТ	6500K	●	Как настроить цветовую температуру изображения
		9300K	●
	КРАСНЫЙ		●
	ЗЕЛЕНЫЙ		●
	ГОЛУБОЙ		●
ПОЛОЖЕНИЕ	HORIZONTAL		●	Как настроить положение изображения
	VERTICAL		●
ЧАСТОТА/ФАЗА	ЧАСТОТА		●	Как улучшить четкость и устойчивость изображения
	ФАЗА		●
УСТАНОВКА	ЯЗЫК		●	Как настроить монитор в соответствии с требованиями пользователя
	ПОЗИЦИЯ МЕНЮ	HORIZONTAL	●
		VERTICAL	●
	БАЛАНС БЕЛОГО		●
	ИНДИКАТОР ПИТАНИЯ		●
	ЗАВОДСКИЕ УСТАНОВКИ		●
: Регулируется

ПРИМЕЧАНИЕ

■ В разных моделях (R10\~R13) последовательность значков может быть разной.
- Если выбрано меню LIGHTVIEW, то меню ИЗОБРАЖЕНИЕ и ЦВЕТ выключаются и их параметры не могут быть изменены. Но если выбрано меню ОБЫЧНЫЙ (настройка по умолчанию), меню ИЗОБРАЖЕНИЕ и ЦВЕТ не выключаются и их параметры можно настраивать.

Вы уже познакомились с процедурой выбора параметра и настройки с помощью системы OSD. Ниже приведены значки всех элементов меню, их названия и описания.

Нажмите кнопку MENU Появится экранное меню OSD.

Название меню ИЗОБРАЖЕНИЕ ЯРКОСТЬ 50 КОНТРАСТ 50 ГАММА 0 Значки Вложенные меню MENU → - ↓ + ↑ SET ↑ Кнопки ■ MENU (МЕНЮ) ← : Выход ■ - + : Регулировка (Уменьшение/Увеличение) ■ SET (ВЫБОР) ← : Ввод ↓ : Выбор другого вложенного меню

ПРИМЕЧАНИЕ

■ Наборы языков экранного меню (OSD) и руководства пользователя могут не совпадать.

Главное меню	Вложенное меню	Описание
■ MENU : Выход■ - : Уменьшение■ + : Увеличение■ SET : Выбор другого вложенного меню

ЦВЕТ

ПРЕДУСТ КРАСНЫЙ 8500K 9300K ЗЕЛЕНЫЙ 50 ГОЛУБОЙ 50 MENU - + + SET

■ MENU : Выход
■ - : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню
ГОЛУБОЙ

ПРЕДУСТ

КРАСНЫЙ
ЗЕЛЕНЫЙ

Выберите цветовую температуру экрана:

• 6500K: Розовато-белый
• 9300K: Голубовато-белый

Установка собственных уровней красного цвета.

Установка собственных уровней зеленого цвета.

Установка собственных уровней голубого цвета.

ПОЛОЖЕНИЕ

ПОЛОЖЕНИЕ HORIZONTAL 50 VERTICAL 50 MENU = 1 + 2 SET

■ MENU : Выход
■ - : Уменьшение
■ + : Увеличение
■ SET : Выбор другого вложенного меню

HORIZONTAL

VERTICAL

Перемещение изображения вверх и вниз.

Перемещение изображения вверх и вниз.

Главное меню	Вложенное меню	Описание
ЧАСТОТА/ФАЗА
	ЧАСТОТА	Минимизирует любые вертикальные полосы, видимые на экранном фоне.Также изменяет горизонтальный размер экрана.
	ФАЗА	Настраивает фокусировку изображения.Позволяет удалить любые горизонтальные искажения, а также очистить или повысить четкость изображения символов.
■ MENU : Выход■ - : Уменьшение■ + : Увеличение■ SET : Выбор другого вложенного меню

УСТАНОВКА
	ЯЗЫК Выбор языка для названий элементов управления.
	ПОЗИЦИЯ Изменяет положение окна OSD на МЕНЮ экране.
	БАЛАНС Если выходной сигнал видеокарты не соответствует техническим требованиям, уровень цвета может ухудшиться вследствие искажения видеосигнала. При использовании этой функции уровень сигнала регулируется так, чтобы он соответствовал стандартному уровню выходного сигнала видеокарты для обеспечения оптимального изображения. Выполняйте эту функцию, когда на экране присутствуют черный и белый цвета.
	ИНДИКАТОР С помощью этой функции можно ПИТАНИЯ ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ индикатор питания на передней панели монитора. Если установить значение OFF (ВЫКЛ), индикатор выключается через 15 секунд. Установить значение ON (ВКЛ) можно в любой момент, и индикатор питания автоматически включится.
	ЗАВОДСКИЕ Возвращение ко всем заводским УСТАНОВКИ настройкам по умолчанию, кроме настройки ЯЗЫК. Для немедленного восстановления настроек нажмите кнопку ▶.

Если это не улучшает изображения, восстановите заводские установки. При необходимости повторно выполните функцию баланса белого. Эта функция доступна, только когда входной сигнал является аналоговым.

Прежде чем обращаться в сервисный центр, проверьте следующее.

Нет изображения

Подсоединен ли кабель питания монитора к сети?Горит ли индикатор питания?Питание поступает, и индикатор питания зеленый?Индикатор питания оранжевый?На экране появилось сообщение “ВНЕ ДИАПАЗОНА”?На экране появилось сообщение “ПРОВЕРЬТЕ КАБЕЛЬ”?

Проверьте, правильно ли кабель питания включен в розетку.Нажмите кнопку питания.Настройте яркость и контрастность.Если монитор работает в энергосберегающем режиме, чтобы вернуть изображение, подвигайте мышь или нажмите любую клавишу на клавиатуре.Проверьте, включено ли питание.Попробуйте включить компьютер.Это сообщение появляется, если сигнал с видеоплаты находится вне диапазона частот кадровой или строчной развертки монитора. См. раздел “Спецификации” этой инструкции и повторите настройку монитора.Это сообщение появляется, если сигнальный кабель монитора не подсоединен к компьютеру. Проверьте сигнальный кабель и повторите попытку.

На экране появилось сообщение "УПРАВЛЕНИЕ ЗБЛОКИРОВАНО"?
● Когда вы нажали кнопку, на экране появилось сообщение "УПРАВЛЕНИЕ ЗБЛОКИРОВАНО"?	• Чтобы случайно не изменить настройки управления, их можно заблокировать. Снять блокировку с меню OSD можно в любое время. Для этого достаточно нажимать кнопку MENU в течение 5 секунд. Появится сообщение MENЮ РАЗБЛОКИРОВАНО.
Неправильное изображение
● Неправильное изображение	Нажмите кнопку SET/AUTO, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, отрегулируйте положение изображения на экране с помощью значков настройки положения по горизонтали и по вертикали.Выберите Панель управления --> Экран --> Настройка и проверьте, не изменились ли частота или разрешение. Если сообщение появилось, выберите для своей видеоплаты рекомендованное разрешение.
● На экранном фоне видны вертикальные полосы.	Нажмите кнопку SET/AUTO, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, уменьшите вертикальные полосы с помощью значка ЧАСТОТА на экране.
● На изображении видны горизонтальные искажения или символы изображены нечетко.	Нажмите кнопку SET/AUTO, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, уменьшите горизонтальные полосы с помощью значка ФАЗА на экране.Откройте Панель управления --> Экран --> Настройка и выберите расширение, рекомендованное для дисплея, или настройте изображение на дисплее так, чтобы достичь наилучшего качества. Установите настройку цвета выше True Color (24 бита).
● Неправильный или монохромный цвет на экране.	Проверьте, правильно ли подсоединен сигнальный кабель, и, если потребуется, закрутите винты с помощью отвертки.Убедитесь, что видео карта правильно вставлена в разъем.Выберите Панель управления -- Настройка и установите глубину цвета выше True Color (24 бита).
● Мерцание экрана.	Проверьте, настроен ли экран на чересстрочный режим. Если настроен, выберите рекомендованное разрешение.Убедитесь, что напряжение питания достаточно высокое. Оно должно быть в диапазоне 100-240 В 50/60 Гц переменного тока.
Драйвер монитора установлен?
● Драйвер монитора установлен?	Обязательно установите драйвер монитора с прилагаемого компакт-диска или дискеты. Драйвер также можно загрузить с нашего веб-узла:http://www.lge.com.
● На экране появилось сообщение “Неизвестный монитор, обнаружен монитор стандарта Plug&Play (VESA DDC)”?	Проверьте, поддерживает ли видео карта функцию Plug&Play.

Невозможно открыть меню ИЗОБРАЖЕНИЕ и ЦВЕТ из меню OSD.
● Не удается открыть вложенное меню ИЗОБРАЖЕНИЕ или ЦВЕТ из меню OSD?	• Установите для LIGHTVIEW значение NORMAL (Обычный). Если установить для LIGHTVIEW значение DAY TEXT/MOVIE/PHOTO (ДЕНЬ ТЕКС Т/КИНО/ФОТО) или NIGHT TEXT/MOVIE/PHOTO (НОЧЬ ТЕКС Т/КИНО/ФОТО), меню PICTURE (Изображение) и COLOR (Цвет) работать не будут. Для настройки переведите LIGHTVIEW на значение NORMAL (Обычный).
Экран	15 дюйма (38,1 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 15 дюймаШаг зерна: 0,297 мм
Входсинхронизации	Частота строчной развертки 30 - 63 кГц (выбирается автоматически)Частота кадровой развертки 56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный
Входвидеосигнала	Подача сигнала	15-контактный разъем D-Sub
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом)
Разрешение	Макс.	VESA 1024 x 768@75 Гц
	Рекомендуемый	VESA 1024 x 768@60 Гц
Plug&Play	DDC 2B
Потребляемая мощность	Обычный режим : 25ВтЭнергосберегающий режим ≤ 1ВтОтключение энергосберегающего режима (DPMS) ≤ 1Вт
Габариты и вес(С наклонной подставкой)	Ширина	36,75 см (14,47 дюйма)
	Высота	39,89 см (15,70 дюйма)(Мин.)
		46,89 см (18,46 дюйма)(Макс.)
	Глубина	21,00см (8,27 дюйма)
	Вес	4,6 кг (10,14 фунта)
Угол наклона и высота	Угол наклона	-5° ~ 20°
	Высота	2,76 дюйма(70,0mm)
Питание	100 - 240 В переменного тока 50/60 Гц 0,6 А
Условияокружающей среды	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 95 %, без конденсации
Наклонная подставка	Стационарная ( ), съемная ( О )
Сигнальный кабель	Стационарный ( ), съемный ( О )
Кабель питания	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Экран	17 дюйма (43,2 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 17 дюймаШаг зерна: 0,264 мм
Входсинхронизации	Частота строчной разверткиЧастота кадровой развертки	30 - 83 кГц (выбирается автоматически)56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательныйКомпозитный ТТЛ, положительный/отрицательныйSOG (Sync On Green)
Входвидеосигнала	Подача сигнала	15-контактный разъем D-Sub
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом)
Разрешение	Макс.	VESA 1280x 1024 @75 Гц
	Рекомендуемый	VESA 1280 x 1024 @60 Гц
Plug&Play	DDC 2B
Потребляемая мощность	Обычный режимЭнергосберегающий режимОтключение энергосберегающего режима (DPMS)	: 43Вт≤ 1Вт≤ 1Вт
Габариты и вес(С наклонной подставкой)	ШиринаВысотаГлубина	39,80 см (15,67 дюйма)41,84 см (16,47 дюйма)(Мин.)48,84 см (19,23 дюйма)(Макс.)21,00 см (8,27 дюйма)
	Вес	6,10 кг (13,45фунта)
Угол наклона	НаклонВысота	-5° ~ 20°2,76 дюйма(70,0mm)
Питание	100 - 240 В переменного тока 50/60 Гц 1,0 А
Условияокружающейсреды	При работеТемператураВлажность	10°C ~ 35 °C10 ~ 80 %, без конденсации
	При храненииТемператураВлажность	-20°C ~ 60 °C5 ~ 95 %, без конденсации
Наклонная подставка	Стационарный ( ), съемный ( О )
Сигнальный кабель	Стационарный ( ), съемный ( О )
Кабель питания	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Экран	19 дюйма (48,18 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 19 дюймаШаг зерна: 0,294 мм
Входсинхронизации	Частота строчной развертки 30 - 83 кГц (выбирается автоматически)Частота кадровой развертки 56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательныйКомпозитный ТТЛ, положительный/отрицательныйSOG (Sync On Green)
Входвидеосигнала	Подача сигнала	15-контактный разъем D-Sub
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом)
Разрешение	Макс.	VESA 1280x 1024 @75 Гц
	Рекомендуемый	VESA 1280 x 1024 @60 Гц
Plug&Play	DDC 2B
Потребляемая мощность	Обычный режим : 45ВтЭнергосберегающий режим ≤ 1ВтОтключение энергосберегающего режима (DPMS) ≤ 1Вт
Габариты и вес(С наклонной подставкой)	Ширина	44,44 см (17,50 дюйма)
	Высота	43,67 см (17,21 дюйма)(Мин.)50,67 см (19,95 дюйма)(Макс.)
	Глубина	22,00 см (8,66 дюйма)
	Вес	7,3 кг (16,09фунта)
Угол наклона	Наклон	-5° ~ 20°
	Угол поворота	300°
	Высота	2,76 дюйма(70,0mm)
Питание	100 - 240 В переменного тока 50/60 Гц 1,0 А
Условияокружающейсреды	При работеТемпература 10°C ~ 35 °СВлажность 10 ~ 80 %, без конденсации
	При храненииТемпература -20°C ~ 60 °СВлажность 5 ~ 95 %, без конденсации
Наклонная подставка	Стационарный ( ), съемный ( О )
Сигнальный кабель	Стационарный ( ), съемный ( О )
Кабель питания	Для стенной розетки или для розетки на компьютере

ПРИМЕЧАНИЕ

- Информация в этом документе может быть изменена без предварительного уведомления.

Заводские установки (разрешение)

● Монитор 15 дюймов

	Режимы дисплея (разрешение)		Частота строчной развертки (кГц)	Частота кадровой развертки (Гц)
1	VGA	640 x 350	31,468	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	35,000	66,67
5	VESA	640 x 480	37,861	72,8
6	VESA	640 x 480	37,500	75
7	VESA	800 x 600	35,156	56,25
8	VESA	800 x 600	37,879	60
9	VESA	800 x 600	48,077	72
10	VESA	800 x 600	46,875	75
11	MAC	832 x 624	49,725	75
12	VESA	1024 x 768	48,363	60
13	VESA	1024 x 768	56,476	70
14	VESA	1024 x 768	60,023	75

● Монитор 17 дюймов

	Режимы дисплея (разрешение)		Частота строчной развертки (кГц)	Частота кадровой развертки (Гц)
1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,023	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75

Заводские установки (разрешение)

● Монитор 19 дюймов

	Режимы дисплея (разрешение)		Частота строчной развертки (кГц)	Частота кадровой развертки (Гц)
1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,023	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75

индикация

Режим	Цвет светодиода
Обычный режимЭнергосберегающий /РежимОтключение энергосбергающего режима (DPMS)	ЭеленыйОранжевыйОранжевый

Этот монитор соответствует спецификациям для монтажной панели, совместимой со стандартом VESA.

1. Снимите скользящую дверцу.

Computer monitor with LG logo and upward arrow indicator (no readable text or symbols)

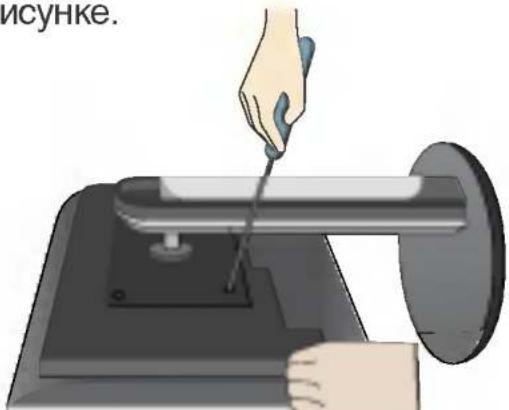

1. Положите монитор экраном на кусок ткани или другую мягкую поверхность.
2. С помощью отвертки отсоедините основание подставки, как показано на рисунке.

Illustration of a hand using a tool to press or install a mechanical component, no text or symbols visible

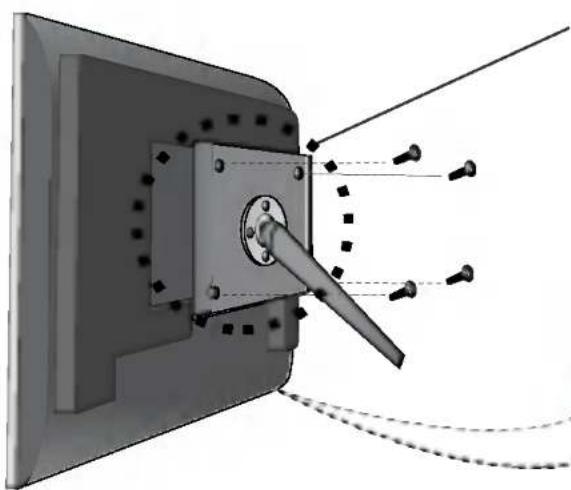

1. Установите панель для настенного монтажа по стандарту VESA.

Mechanical assembly diagram showing a rotating component with alignment pins and dashed lines indicating motion (no text or symbols)

Отверстие для защитного замка Kensington
- дополнительно

Для прикрепления защитного кабеля, который можно приобрести отдельно в компьютерных магазинах.

Настенный монтаж по стандарту VESA

Крепление еще к одному объекту (настольный и настенный тип. Этот монитор может применяться с монтажной панелью, совместимой со стандартом VESA.) Более подробные сведения можно получить в инструкции по настенному монтажу устройства по стандарту VESA.

3D rendered image of a portable air conditioner with attached hose and connector (no text or symbols)

Digitally yours

LG
