KÄYTTÖOHJE FB770G LG

F700B

F702B

775FT plus

请务必在使用产品前阅读重要注意事项。将用户指南（光盘）保存在便于取阅的地方以备查阅。

查看后盖上所附标签。在要求维修服务时，请向销售商提供标签上的信息。

1）如何对LG CDT表面进行清洁工作？

在CDT的表面，经常会出现由于手或其他物体轻触而留下发亮的油斑或白色亮点，在清洁您的显示器时，您可以用干燥的软布擦拭。但为了更好的清洁，最好使用沾有少许酒精的软布擦拭，酒精的浓度要在98%以上。请注意不要用水擦拭。因为CDT表面容易留下水迹难以消除，也不要用任何清洁剂，以防止破坏涂层。

2）为何显示器在消磁时会有声音？

在开机的时候，有时会有画面抖动的现象？

由于空间中存在各种磁场，可能会磁化显示器中的某些器件，显示器使用时间过长，画面会出现偏色的现象。针对上述问题我们在设计显示器时设定了消磁（DEGAUSSING）的功能，以恢复显示画面的鲜艳。在此功能工作时，内部回路中继电器的振片瞬间导通，因此可能会伴随轻微的声音及画面抖动。这些都因为继电器瞬间导通与关闭。

在开机的时候，显示器自动启动消磁功能，所以每次开机可能会产生轻微的声音及画面抖动。

安全

本设备在设计时已经充分考虑了个人的安全因素，但是不正确的使用方法可能导致电击与火灾。为了不损害显示器内部的安全部件，请在安装、使用与维修时遵守下列规定。另外，还要遵守显示器上标明的警告事项。

电源线是非联接型设备，请确认电源插座是否方便操作。

请使用随显示器提供的电源线，如果使用别的电源线，而且不是由经销商提供的，请确认其是否符合国家的相关标准。电源线损坏时，请到制造商或者就近的授权维修部门进行更换。

请使用手册上或显示器上标明的电源类型，如果您不清楚当地的电源类型，请向经销商询问。

过载的电源插座，电源线及破损的电源线插头，可能危及您的安全，并可能引起火灾，请向技术服务部门要求更换。

不要试图打开显示器后壳

■ 机器内没有用户可以维修的部件。
即使在关闭电源的情况下，内部依然存在危及安全的高压。
■ 显示器工作异常时，请询问经销商。

为了避免人身伤害，请遵守以下规定：

■ 除非有安全措施，请不要将显示器放在倾斜的台面上。
■ 仅使用制造商提供的底座。
■ 不要在软垫上旋转底座。

为了防止火灾及其他危害，请遵守以下规定：

• 当您长时间离开房间时，请关闭显示器电源。
  ■ 勿让孩子将物品丢入或插入显示器内部，机内有危险高压。
  ■ 请勿安装不是专门为显示器设计的附件。
  ■ 遇雷雨天气或长时间闲置时，请拔掉显示器电源线。
  ■ 勿将磁铁、马达等磁性物体靠近显示器。

安装

不要让任何物体压迫或缠绕电源线。不要将显示器放置在容易损坏电源线的地方。

不要在靠近水源如浴池、洗衣机、游泳池及潮湿的地方使用显示器。显示器后壳上的通风孔能够散发显示器内部产生的热量，因此请勿堵住这些孔。

为了防止显示器损坏，并引发火灾，应避免以下情况出现。

• 将显示器放在床或沙发等容易堵住底部通风孔的地方。
  ■ 放在密封的箱体内。
  ■ 用布或其他材料盖住通风孔。
• 将显示器放在散热器或者热源附近。

清洁

• 清洁显示器之前请关闭显示器电源。
  ■ 用柔软干净的布擦拭屏幕及面板上的灰尘。不要直接把雾剂喷在显示器上，否则可能引起电击。

重新包装

■ 勿将包装用的泡沫及纸箱扔掉。当需要搬运时，将显示器按原样重新进行包装。

• 安装显示器之前，请关闭显示器，计算机和其他外设的电源。
  请小心的把显示器面朝下放置，同时避免坚硬的物体擦伤显示器屏幕。

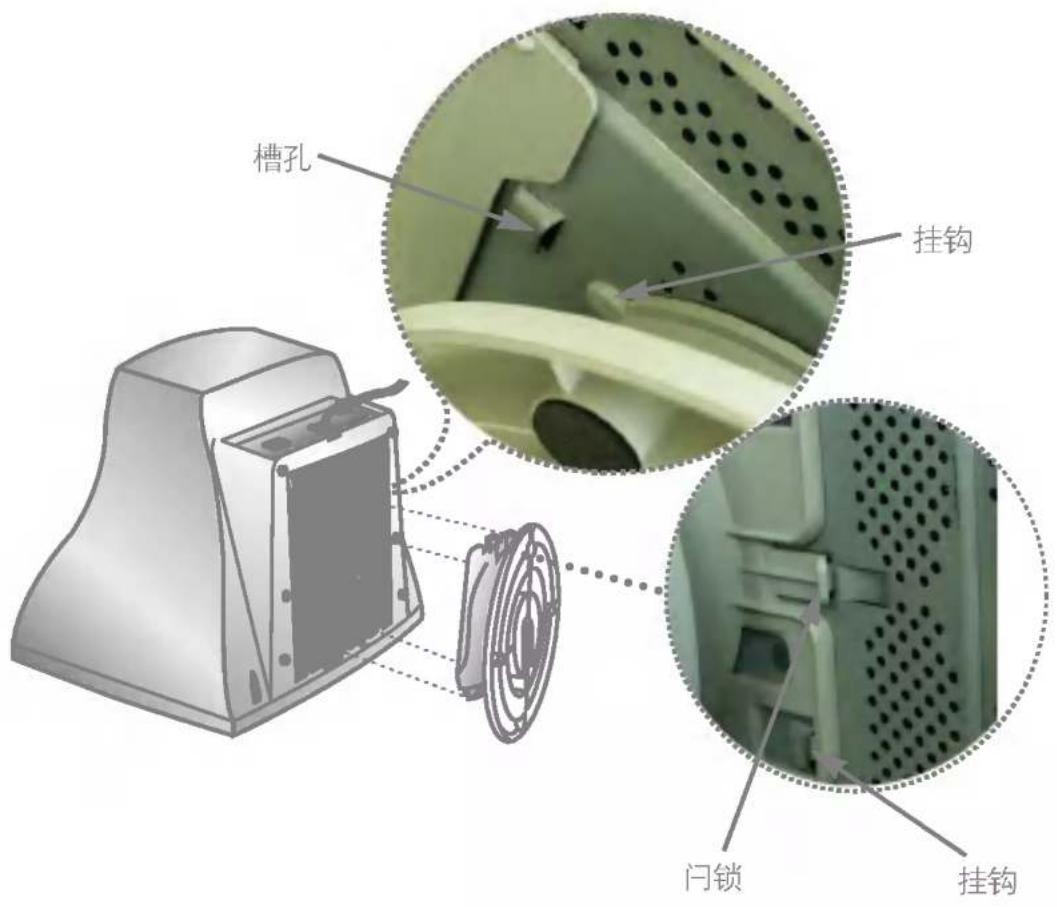

安装底座

1. 把底座上的挂钩与之对应的显示器上的槽孔对准。
2. 把挂钩插入槽孔。
3. 将底座向显示器屏幕方向移动，直到使闩锁进入锁定位置。

注意：

此图显示的是通用模式，您的显示器安装可能与此不同。

槽孔 挂钩 闩锁 挂钩

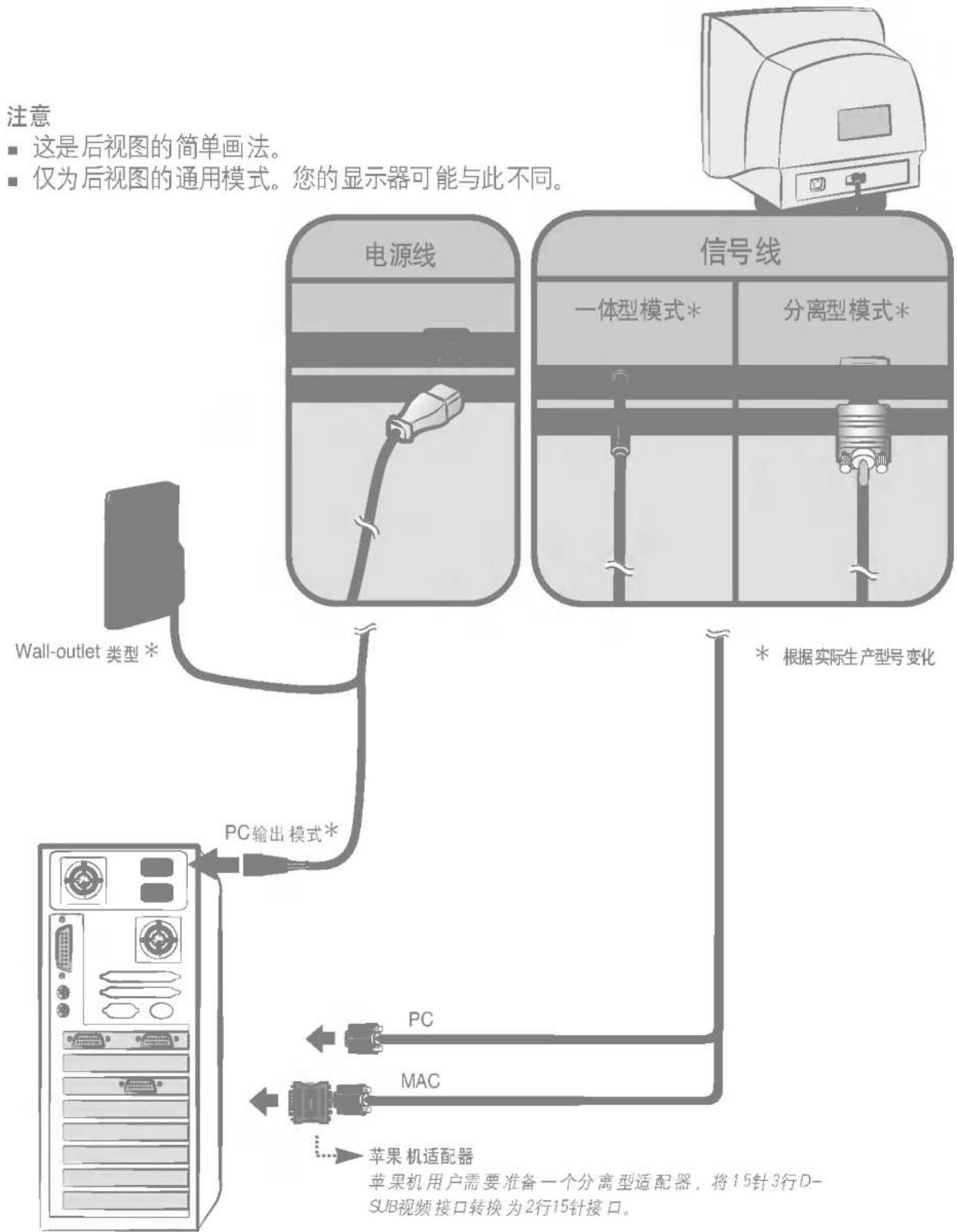

连接计算机

1. 连接信号线。装配好后，拧紧螺钉。
2. 把电源线插进靠近显示器的方便连接的电源插座。


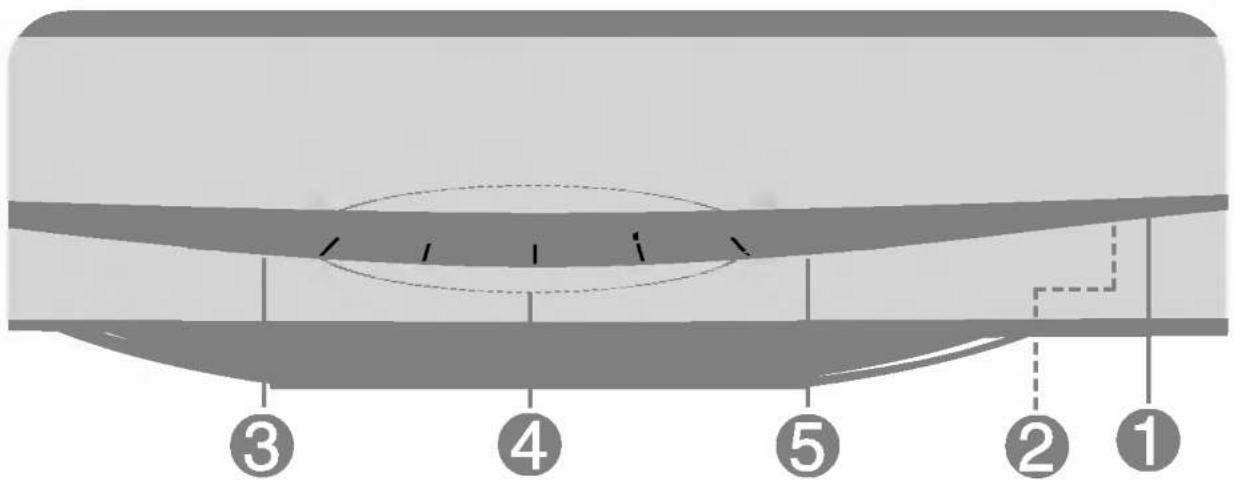

前面板控制

Diagram of a mechanical or structural component with numbered parts labeled 1 to 5, showing internal layers and dashed lines indicating features.

控制		功能
1	电源按钮	用此按钮来打开或者关闭显示器。
2	电源指示灯(DPMS)	正常状态下电源指示灯为绿色。节能模式下(DPMS)电源指示灯闪烁。
3	MENU(或OSD)按钮	用此按钮进入或者退出屏幕显示菜单。
4	▲▼/▲▶ 按钮	用此按钮调整屏幕显示菜单的某一个选项。
5	SELECT(或SET)按钮	用此按钮确定屏幕显示菜单的一个选项。

前面板控制

控制	直接调整功能
	按钮	激活亮度/对比度调整
	按钮	激活亮度/对比度调整
	亮度和对比度调整也可以在屏幕显示菜单(OSD)中进行。
	锁定/解除锁定控制:MANU和▶此功能能使您锁定当前设定,而不会轻易被误操作改变。按住MANU按钮和▶按钮3秒钟,“按键锁定”信息出现。
	您也可以在任何时候,按住MANU按钮和▶按钮3秒钟,解除锁定,“按键解锁”信息出现。

画面调整

使用菜单显示功能可以迅速方便的对画面位置、尺寸、操作参数进行调整。下面将举例对其进行说明。以下几节将对使用OSD进行画面调整做详细说明。

注意：

■ 画面调整前确保显示器稳定工作至少30分钟。

请按下述步骤通过菜单显示对画面进行调整。

■ 示例 1

MENU → ▲ ▼ → SELECT → ▲ ▼◀ ▶ → SELECT → MENU

■ 示例 2

1 按下MENU按钮，屏幕出现OSD画面。
② 按下 ▲ 或 ▼ 按钮，选择一选项。当您所需的选项被选中时，请按SELECT（或SET）按钮进行确认。
③ 按下 ▲ ▼/◀ ▶ 按钮调节到自己所希望的状态。
4 按下SELECT（或SET）按钮，确认上面的操作。
5 按下MENU（或OSD）按钮，退出OSD菜单。

下面为屏幕显示控制，调整和设置图标。

主菜单		子菜单			参考
亮度/对比度		亮度		●	调整画面亮度和对比度
		对比度		●
位置		垂直位置		●	调整画面位置
		水平位置		●
尺寸		垂直尺寸		●	调整画面尺寸
		水平尺寸		●
形状		倾斜		●	调整画面形状
		桶形校正		●
		桶形平衡校正		●
		平行四边形校正		●
		梯形校正		●
		H形角
		顶角失真校正		●
		底角失真校正		●
色彩		预置	6500K	●	调整画面颜色
			9300K	●
		色温		●
		R/G/B(用户颜色)		●
设置		视频信号电平		●	在用户操作状态下设定屏幕状态
		语言		●
		OSD时间		●
特殊项目		消磁		●	提高画面的清晰度和稳定性
		恢复		●
		初始化		●
		水波纹	水平水波纹	●
			垂直水波纹	●
		纯度*		●
●:可调整性

下面将向你介绍使用屏幕显示菜单OSD进行画面调整的过程。以下是菜单中的各项图标、图标名称以及图标的详细说明。

调整画面亮度和对比度

亮度 对比度 66 92

亮度 调整画面亮度。 ● ● 对比度

调整画面位置

位置 66 45

垂直位置 上下移动画面。 水平位置

调整画面尺寸

尺寸 49 64

垂直尺寸

调整画面高度。

水平尺寸

调整画面宽度。

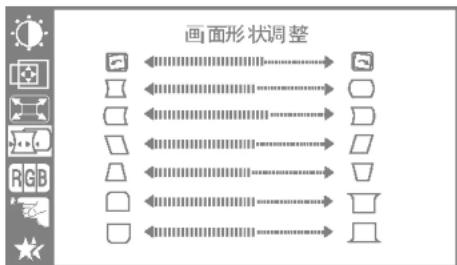

调整画面形状

画面形状调整

倾斜

调整画面倾斜。

桶形校正

校正画面枕形或桶形失真。

桶形平衡校正

校正画面枕形或桶形平衡失真。

画面形状调整

平行四边形校正

校正画面平行四边形失真。

梯形校正

校正画面梯形失真。

H形角*

顶角失真校正*

底角失真校正*

校正画面底角失真。

* 此功能仅适用于指定的型号。

调整画面颜色

色彩
预置	6500K	9300K
色温
红色
绿色
蓝色

预置 6500K/9300K

调整画面颜色:

- 6500K: 微红的白色。

- 9300K: 微蓝的白色。

色温 在红，蓝或者之间的任何颜色中选择画面颜色。

红色

绿色 自行设定颜色比例。

蓝色

在用户操作状态下设定屏幕状态

设置
视频信号电平	0.7V
语种	中文
OSD时间	10秒

视频信号电平

用来选择显示器的输入信号电平。正常情况下大部分显卡视频信号的电平0.7V。如果屏幕突然变亮或者闪烁，请选择1.0V再试一下。

语种

选择屏幕显示的语言种类。OSD菜单可用12种语言显示：中文，英语，德语，法语，西班牙语，意大利语，瑞典语，芬兰语，葡萄牙语，韩语，波兰语和俄语。

OSD 时间

设置OSD显示时间，即自动关闭之前菜单在屏幕上显示的时间。您可以设置为5，10，20，30或60秒。

提高画面的清晰度和稳定性

特殊功能
消磁	开
恢复	开
初始化	开
水波纹	H:0/V:0
纯度	50
1024X768/85Hz
预置模式

消磁	画面异常时手动进行消磁。
恢复	您可以用此功能重设屏幕显示参数:位置,尺寸,桶形,平行四边形,梯形(这些恢复模式根据所选择的模式:预置,用户,新模式而不同。)如果您不想恢复到这些修改过的模式,用(▲▼)按钮选择取消,然后按下SELECT按钮。
初始化	返回除“语言”之外的工厂默认模式:亮度、对比度、倾斜、色彩9300K、视频信号电平,OSD时间、水波纹(这些初始化选项根据所选择的模式:预置、用户、新模式而不同。)如果您不想初始化这些修改过的模式,用(▲▼)按钮选择取消,然后按下SELECT按钮。
水波纹	此选项可减少水波纹程度(水波纹是由周期性行扫描干扰引起的。)通常情况下关闭(H:0/V:0)。水波纹调整可能影响屏幕聚焦。水波纹功能打开时,水波纹调整会引起轻微抖动。
纯度*	如果颜色不均匀,使用这一功能可调节屏幕的纯度。

* 此功能仅适用于指定的型号。

申请维修之前请确认以下内容。

无图象
☐显示器的电源线接好了吗?☐显示器指示灯亮了吗?☐电源打开并且电源指示灯为绿色?☐电源指示灯闪烁?☐屏幕显示“超出工作频率范围”信息?☐屏幕显示“自检”信息。	·检查并确认电源线是否正确连接至电源插座。·按下电源按钮。·调整亮度和对比度。·如果显示器在节能模式,试着移动鼠标,或者敲击键盘的任 键来激活屏幕。·输入信号频率超出显示器工作频率。请参考说明书的“规格”部分,重新配置。·信号线未连接时出现此信息。检查信号线并重试。

图象闪烁
☐场频低于70Hz或显示器设置在临界模式?☐显示器附近有磁性物质如适配器,高压线吗?☐画面闪烁时听到“叮叮”的声音吗?	把场频设置为72Hz或更高,参考显卡说明书改变为非临界模式。(您可用控制板的显示图标设置此选项。)移走磁性源,如扬声器,电源适配器或高压线。正在消磁。此功能可使画面清晰,减少周围磁性源的干扰。画面可能闪烁约5秒钟,并伴有声响“叮”。
画面颜色异常
□是否为基本颜色(16色)?	把颜色设置为256色或者更高。用“控制板->显示->设置->色板”。
□屏幕颜色是否不稳或者为单色?	检查信号线的连接或者重新安装显卡。
□屏幕上是否有黑点?	在生产的过程中,由于少量的外来物或者异常物吸附在阴罩上,造成了这种现象,不影响品质性能。
□屏幕上是否有部分模糊现象?	这是由周围的磁场引起的。比如是靠近显示器的音箱、铁架或者高压线产生的。移开这些物品并使用屏幕调整菜单的“消磁”图标来调整屏幕。

屏幕有余影?
□ 关机后,屏幕是否有余影?	• 显示器荧光粉老化会造成屏幕上图象产生余辉。请使用屏保来延长显示器的使用寿命。

画面有水波纹?
□画面上有水波纹吗?	可能是由于特殊的频率或者显卡引起的。将屏幕打亮,并使用屏幕调整菜单的“水波纹”图标,来调整屏幕。

是否安装显示器驱动?
□ 是否安装显示器驱动?	请用从随机附带的CD或磁盘中安装显示器驱动程序。您也可以从以下站点下载http://www.lge.com

目逸答

17 inch. (16.0 inch. 可视面积)

90度偏转角

0.20mm/0.24mm (Ph/Pp)

W-ARAS（多层防反射防静电）涂层

行频 30-71kHz（自动跟踪）

场频 50-160Hz (自动跟踪)

输入模式 分离TTL，正/负

输入信号 15针D-Sub连接器

输入模式 分离RGB模拟信号，0.7 Vp-p/75 ohm，正极性

最大 VESA 1280 × 1024 @ 60Hz

推荐 VESA 1024 × 768 @ 85Hz

DDC 2B

正常 73W

待机/挂起 ≤ 15W

关闭 ≤ 5W

宽度 41.5 cm/16.3 inch.

高度 41.3 cm /16.3 inch.

长度 43.2 cm /17.0 inch.

净重 16.5 kg (36.37lbs)

AC 100-240V 50/60Hz 2.0A

工作条件

温度 0℃至40℃

湿度 10%至80%，无凝露

存储条件

温度 -20℃至60℃

湿度 5%至95%，无凝露

一体型（），分离型(0)

一体型(0)，分离型()

墙面插座型或电脑插座型

预置模式（分辨率）

显示模式(分辨率)			行频(kHz)	场频(Hz)
1	VESA	640 x 480	37.50	75
2	VESA	800 x 600	46.88	75
3	VESA	800 x 600	53.68	85
4	VESA	1024 x 768	68.677	85
