KÄYTTÖOHJE L2000CE-SF LG

L2000C L2000CN L2000CE

Διαβάστε την ενότητα Σημαντικές Προφυλάξεις ποιν χοησιμοποιήσετε το προϊόν. Κρατήστε τον Οδηγό Χρήσης (CD) σε ένα μέρος με εύκολη πρόσβαση για μελλοντική αναφορά.

Δείτε την ετιχέτα στο προϊόν και δώστε αυτές τις πληροφορίες στον αντιπρόσωπό σας όταν χρειάζεστε τεχνική υποστήριξη.

Η παρούσα μονάδα έχει σχεδιαστεί και κατασχευαστεί έτσι, ώστε να διασφαλίζει την προσωπική σας ασφάλεια, ωστόσο, η μη ενδεδειγμένη χρήση ενδέχεται να έχει ως αποτέλεσμα την προχληση ηλεκτροπληξίας ή πυρκαγιάς.

Προχειμένου να είναι δυνατή η σωστή λειτουργία όλων των προφυλάξεων της οθόνης, τηρήστε τους παρακάτω βασικούς κανόνες για την εγκατάσταση, τη χοήση και την επισχευή της.

Σχετικά με την ασφάλεια

Χρησιμοποιείτε μόνο το καλώδιο τροφοδοσίας που παρέχεται με αυτήν τη μονάδα. Στην περίπτωση που χρησιμοποιείτε διαφορετικό καλώδιο τροφοδοσίας, βεβαιωθείτε ότι έχει πιστοποιηθεί από τα ισχύοντα εθνικά πρότυπα εάν δεν παρέχεται από τον προμηθευτή. Εάν το καλώδιο τροφοδοσίας είναι ελαττωματικό με οποιονδήποτε τρόπο, επικοινωνήστε με τον κατασκευαστή ή τον πλησιέστερο εξουσιοδοτημένο παροχέα τεχνικής υποστήριξης για να σας το αντικαταστήσει.

Το καλώδιο τροφοδοσίας χρησιμοποιείται ως κύρια συσκευή αποσύνδεσης. Βεβαιωθείτε ότι μετά την εγκατάσταση έχετε εύκολη πρόσβαση στην πρίζα.

Ενεργοποιήστε την οθόνη μόνο από πηγή ρεύματος που επισημαίνεται στις προδιαγραφές αυτού του εγχειριδίου ή που αναφέρονται στην οθόνη. Εάν δεν είστε βέβαιος για τον τύπο τροφοδοσίας που έχετε στο σπίτι σας, συμβουλευτείτε τον αντιπρόσωπό σας.

Οι υπερφορτωμένες πρίζες και τα υπερφορτωμένα καλώδια επέκτασης είναι επικίνδυνα. Επίσης και τα φθαρμένα καλώδια τροφοδοσίας και οι σπασμένες πρίζες. Ενδέχεται να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά. Ζητήστε από τον τεχνικό σας καινούριο.

Μην ανοίγετε την οθόνη.

■ Στη συσκευή δεν περιέχονται εξαρτήματα τα οποία μπορούν να επισκευαστούν από τον χρήστη.
■ Ακόμη και όταν η οθόνη είναι εκτός λειτουργίας δέχεται επικίνδυνα υψηλές τάσεις.
■ Επικοινωνήστε με τον αντιπρόσωπό σας εάν η οθόνη δεν λειτουργεί κανονικά.

Για να αποφύγετε τον κίνδυνο τραυματισμού:

■ Μην τοποθετείτε την οθόνη σε επικλινές ράφι παρά μόνο εάν την έχετε ασφαλίσει σωστά.
Χρησιμοποιήστε μόνο το στήριγμα που προτείνεται από τον κατασκευαστή.
■ Μην ρίχνετε, κτυπάτε ή πετάτε αντικείμενα/παιχνίδια στην οθόνη.
Μπορεί να προκληθούν τραυματισμοί, βλάβες στο προϊόν και στην οθόνη.

Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας:

■ Να απενεργοποιείτε πάντα την οθόνη όταν εγκαταλείπετε το δωμάτιο για μεγάλο χρονικό διάστημα. Μην αφήνετε ποτέ την οθόνη ενεργοποιημένη όταν δεν είστε στο σπίτι.
■ Μην αφήνετε τα παιδιά να ρίχνουν αντικείμενα στις εσοχές της οθόνης. Ορισμένα από τα εσωτερικά εξαρτήματα έχουν επικίνδυνα υψηλές τάσεις.
■ Μην προσθέτετε εξαρτήματα που δεν έχουν σχεδιαστεί για αυτή την οθόνη.
- Όταν η οθόνη δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αποσυνδέστε την από την πρίζα τοίχου.
- Σε περίπτωση βροντών και αστραπών, μην ακουμπάτε ποτέ το καλώδιο τροφοδοσίας και το καλώδιο σήματος, επειδή μπορεί να είναι πολύ επικίνδυνα. Υπάρχει κίνδυνος ηλεκτροπληξίας.

Κατά την εγκατάσταση

Μην τυλίγετε τίποτα με το καλώδιο τροφοδοσίας, μην τοποθετείτε τίποτα πάνω του και μην τοποθετείτε την οθόνη σε σημεία όπου το καλώδιο τροφοδοσίας ενδέχεται να καταστραφεί.

Μην χρησιμοποιείτε την οθόνη κοντά σε νερό, για παράδειγμα, κοντά σε μπανιέρα, νιπτήρα, νεροχύτη κουζίνας, σωλήνα πλυντηρίου, σε υγρό υπόγειο ή κοντά σε πισίνα.

Οι οθόνες διαθέτουν οπές εξαερισμού για να εκλύεται η θερμότητα που συσσωρεύεται κατά τη λειτουργία. Εάν αυτές οι οπές είναι καλυμμένες, η συσσωρευμένη θερμότητα μπορεί να προκαλέσει σφάλματα που ενδέχεται να προκαλέσουν πυρκαγιά. Για αυτόν το λόγο, ΠΟΤΕ:

■ Μην φράζετε ποτέ τις οπές εξαερισμού τοποθετώντας την οθόνη πάνω σε κρεβάτι, καναπέ, χαλί, κ.λπ.
■ Μην τοποθετείτε την οθόνη σε ενσωματωμένο περίβλημα εκτός εάν παρέχεται επαρκής εξαερισμός.
■ Μην καλύπτετε τις οπές με ύφασμα ή άλλο υλικό.
■ Μην τοποθετείτε την οθόνη κοντά ή πάνω από καλοριφέρ ή πηγή θερμότητας.
Η συσκευή απομόνωσης τροφοδοσίας αποτελεί την ίδια την τροφοδοσία και αυτή η συσκευή πρέπει να τοποθετείται σε σημείο με εύκολη πρόσβαση.

Μην τρίβετε ή χτυπάτε την οθόνη LCD ενεργής μήτρας με σκληρό αντικείμενο γιατί αυτό ενδέχεται να γδάρει, να παραμορφώσει ή να καταστρέψει μόνιμα την οθόνη.

Μην πιέζετε την οθόνη LCD με το δάχτυλό σας για μεγάλο χρονικό διάστημα γιατί αυτό μπορεί να προκαλέσει είδωλα στην οθόνη.

Ορισμένες ατέλειες των κουκίδων ενδέχεται να εμφανίζονται ως κόκκινα, πράσινα ή μπλε στίγματα στην οθόνη.

Ωστόσο, αυτό δεν θα έχει κανέναν αντίκτυπο ή καμιά επίπτωση στην απόδοση της οθόνης.

Εάν είναι δυνατόν, χρησιμοποιήστε την προτεινόμενη ανάλυση για να έχετε την καλύτερη ποιότητα εικόνας για την οθόνη LCD σας. Εάν χρησιμοποιήσετε την οθόνη με ανάλυση διαφορετική από την προτεινόμενη, ενδέχεται να εμφανιστούν στην οθόνη ορισμένες κλιμακωμένες ή επεξεργασμένες εικόνες. Ωστόσο, αυτό είναι charakτηριστικό της συσκευής προβολής LCD σταθερής ανάλυσης.

Κατά τον καθαρισμό

■ Αποσυνδέστε την οθόνη πριν να καθαρίσετε την πρόσοψη της οθόνης.
- Χρησιμοποιήστε ένα νωπό (όχι βρεγμένο) ύφασμα. Μην χρησιμοποιείτε φιάλη με συμπιεσμένο αέρα απευθείας στην οθόνη γιατί ο ψεκασμός μπορεί να προκαλέσει ηλεκτροπληξία.

Κατά τη συσκευασία

■ Μην πετάτε το κουτί και τα υλικά συσκευασίας. Μπορείτε να τα χρησιμοποιήσετε για να μεταφέρετε τη μονάδα. Όταν μεταφέρετε τη μονάδα σε μια άλλη τοποθεσία, συσκευάστε την ξανά χρησιμοποιώντας την αρχική της συσκευασία.

Ασφαλής απόρριψη

■ Ηλάμπα φθορισμού που χρησιμοποιείται σε αυτό το προϊόν περιέχει μια μικρή ποσότητα υδραργύρου.
■ Μην πετάτε αυτό το προϊόν μαζί με τα υπόλοιπα οικιακά απορρίμματα. Η απόρριψη του προϊόντος πρέπει να γίνεται σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς.

- Ποιν ρυθμίσετε την οθόνη, βεβαιωθείτε ότι η οθόνη, ο υπολογιστής και οι άλλες συνδεδεμένες συσκευές είναι απενεργοποιημένες.

Σύνδεση της δάσης στήριξης / Αφαίρεση της δάσης στήριξης

1. Ακουμπήστε την οθόνη σε ένα μαξιλάρι ή σε ένα κομμάτι μαλακό ύφασμα προσέχοντας η μπροστινή πλευρά της να είναι στραμμένη προς τα κάτω.
2. Ευθυγραμμίστε τα άγκιστρα που υπάρχουν στη βάση στήριξης με τις αντίστοιχες εσοχές στη βάση της οθόνης.
3. Τοποθετήστε τα άγκιστρα στις εσοχές.

Προειδοποίηση: Η ταινία και το άγκιστρο ασφάλισης είναι δυνατό να αφαιρεθούν μόνο τις οθόνες που διαθέτουν βάση στήριξης όταν η βάση είναι ανασηκωμένη. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από τα προεξέχοντα τμήματα της βάσης.

τηματα της βασης. Άγκιστρο Εγκοπή

1. Χρησιμοποιήστε ένα νόμισμα στο πίσω μέρος της βάσης στήριξης και περιστρέψτε τη βίδα δεξιόστροφα για να την σφίξετε.
2. Όταν θέλετε να αποσυνδέσετε την οθόνη από τη βάση στήριξης, χρησιμοποιήστε ένα νόμισμα για να περιστρέψετε τη βίδα αριστερόστροφα.

Bíða

Σημαντικό

Η εικόνα παρουσιάζει τον γενικό τρόπο σύνδεσης. Η οθόνη σας μπορεί να διαφέρει από την οθόνη της εικόνας.
Εφόσον συνδέσετε τη βάση στήριξης, προσπαθήστε να μην την αποσυνδέσετε.
■ ZMην μεταφέρετε το προϊόν ανάποδα κρατώντας μόνο τη βάση στήριξης. Το προϊόν ενδέχεται να πέσει και να υποστεί ζημιά ή να τραυματίσει τα πόδια σας.

- Πριν από τη ρύθμιση της οθόνης, θεβαιωθείτε ότι η τροφοδοσία της οθόνης, του υπολογιστή και των υπόλοιπων συνδεδεμένων συσκευών είναι απενεργοποιημένη.

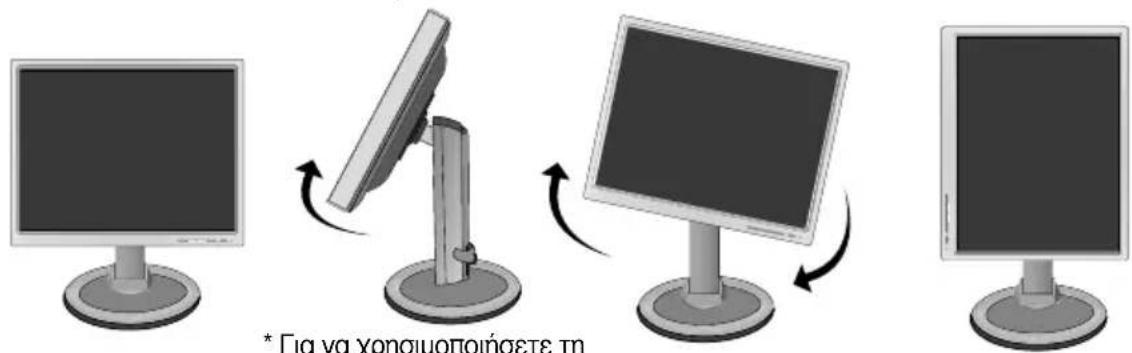

Τοποθέτηση της οθόνης

1. Ρυθμίστε τη θέση της οθόνης με διάφορους τρόπους προκειμένου να επιτύχετε τη μέγιστη άνεση.

■ Δυνατότητα κλίσης : -5°\~25°

Two mechanical diagrams showing angular positions of a lever or support structure, with no text or symbols present.

■ Περιστροφή : 350° 350°

■ Ύψος : μέγιστο 3,15 ίντσες (80,0mm)

Αφαιρεστε την ακιδα ασφαλισης στο πισω μερος της βασης και ρυθμιστε το υψος. 80,0mm

- Οριζόντιος και κάθετος προσανατολισμός : Μπορείτε να περιστρέψετε την οθόνη δεξιόστροφα κατά 90°. (* Για περισσότερες λεπτομέρειες, ανατρέξτε στο CD με το λογισμικό Pivot Software που παρέχεται.)

* Για να χρησιμποιήσετε τη

* Για να χρησιμοποιήσετε τη λειτουργία περιστροφής, βεβαιωθείτε ότι όταν η κεφαλή περιστρέφεται δεν ακουμπά σε καμιά επιφάνεια.

Εργονομία

Για να πετύχετε μια εργονομική και άνετη θέση θέασης, η οθόνη δεν θα πρέπει να έχει κλίση προς τα εμπρός μεγαλύτερη από 5 μοίρες.

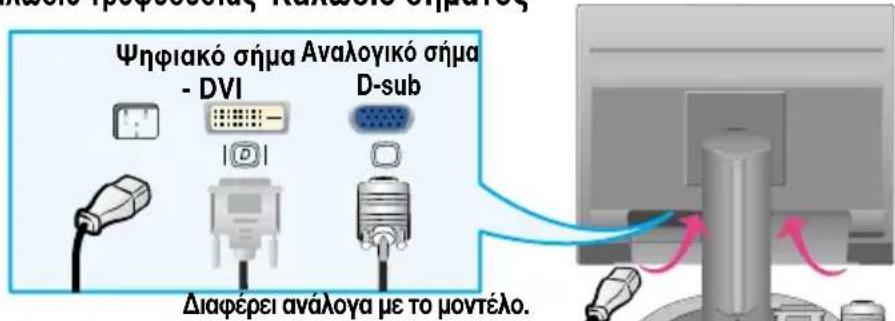

Χρήση του υπολογιστή

1. Τοποθετήστε την οθόνη σε ένα βολικό, καλά αεριζόμενο σημείο κοντά στον υπολογιστή σας. Για να ρυθμίσετε το ύψος της οθόνης, απασφαλίστε την ασφάλεια στο επάνω μέρος της βάσης.
2. Συνδέστε το καλώδιο σήματος. Αφού το συνδέσετε, σφίξτε τις βίδες για να ασφαλίσετε τη σύνδεση.①
3. Συνδέστε το καλώδιο τροφοδοσίας σε μια κατάλληλη πρίζα στην οποία η πρόσβαση είναι εύκολη και η οποία βρίσκεται κοντά στην οθόνη. ②

Καλώδιο τροφοδοσίας Καλώδιο σήματος

Ψηφιακό σήμα Αναλογικό σήμα - DVI D-sub Διαφέρει ανάλογα με το μοντέλο.

ΣΗΜΕΙΩΣΗ

■ Αυτή είναι μια απλή απεικόνιοη του πίσω μέρους.
■ Αυτή η πίσω όψη αντιπροσωπεύει ένα κλασικό μοντέλο. Η οθόνη σας μπορεί να διαφέρει από την οθόνη της εικόνας.

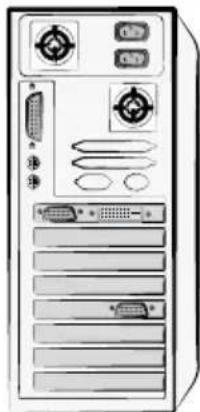

Front view of a desktop computer tower with ventilation slots and drive bays (no visible text or labels)

Túpos πρίζας ηλεκτρονικού υπολογιστή PC Ψηρικό σήμα DVI(Autή η λειτουργία δεν ειναι διαθέσιμη σε όλες τις χώρες.) PC Προσαρμογέας Mac Για γοήση υπολογιστή Apple της Macintosh, χοσίζε

Για χρήση υπολογιστή Apple της Macintosh, χρειάζεται ένας ξεχωριστός προσαρμογέσας για αλλαγή του ακροδέκτη VGA 15 ακίδων υψηλής πικνότητας (3 σειρών) D-sub στο παρεχόμενο καλώδιο σε ακροδέκτη 15 ακίδων 2 σειρών.

1. Πατήστε το κουμπί ⏻ στην πρόσοψη της οθόνης για να τη θέσετε σε λειτουργία. Όταν ενεργοποιηθεί η οθόνη, εκτελείται αυτόματα η λειτουργία "Self Image Setting Function" (Αυτόματη ρύθμιση εικόνας). (Μόνο σε κατάσταση λειτουργίας αναλογικό σήμα)

ΣΗΜΕΙΩΣΗ

Τι είναι η λειτουργία 'Self Image Setting Function'; Αυτή η λειτουργία παρέχει στο χρήστη τις καλύτερες δυνατές ρυθμίσεις προβολής εικόνας. Όταν ο χρήστης συνδέει την οθόνη για πρώτη φορά, η λειτουργία αυτή προσαρμόζει αυτόματα την προβολή στις βέλτιστες ρυθμίσεις για μεμονωμένα σήματα εισόδου. Λειτουργία AUTO/SET (Αυτόματη ρύθμιση/Επιλογή); Όταν αντιμετωπίζετε προβλήματα όπως θολή οθόνη, θολά γράμματα, τρεμόπαιγμα οθόνης ή οθόνη με κλίση κατά τη χρήση της συσκευής ή αφότου αλλάξετε την ανάλυση της οθόνης, πατήστε το κουμπί της λειτουργίας AUTO/SET για να βελτιώσετε την ανάλυση.

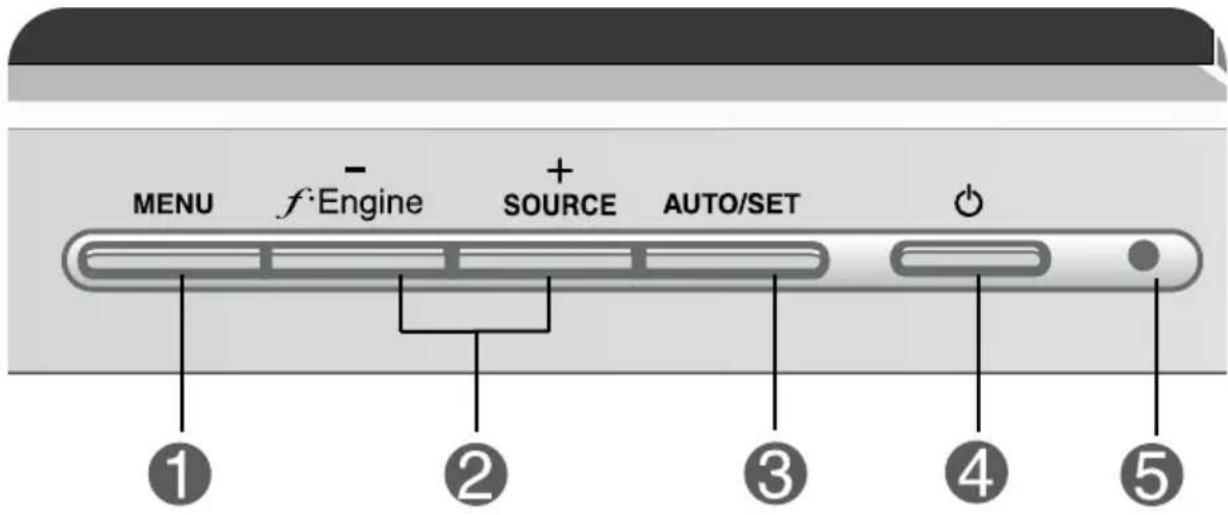

Στοιχεία ελέγχου στην πρόσοψη

MENU f·Engine + SOURCE AUTO/SET ① ② ③ ④ ⑤

Στοιχείο ελέγχου Λειτουργία
1Κουμπί MENU	Χρησιμοποιήστε αυτό το κουμπί για να ξεκινήσετε ή να τερματίσετε τη λειτουργία On Screen Display (Εμφάνιση ρυθμίσεων στην οθόνη).
	OSD ΠΡΟΣΤΑΤΕΥΜΕΝΟ/ΕΝΕΡΓΟΑυτή η λειτουργία σας επιτρέπει να κλειδώσετε τις τρέχουσες ρυθμίσεις ελέγχου έτσι ώστε να αποφευχθεί η κατά λάθος αλλαγή τους.Πατήστε και κρατήστε πατημένο το κουμπί MENU για αρκετά δευτερόλεπτα. Θα εμφανιστεί το μήνυμα "OSD ΠΡΟΣΤΑΤΕΥΜΕΝΟ".Μπορείτε να ξεκλειδώσετε τις ρυθμίσεις ελέγχου OSD οποιαδήποτε στιγμή πατώντας το κουμπί MENU για αρκετά δευτερόλεπτα.Πρέπει να εμφανιστεί το μήνυμα "OSD ΕΝΕΡΓΟ".
[Η636]Κουμπί - +	Χρησιμοποιήστε αυτά τα κουμπιά για να επιλέξετε ή να ρυθμίσετε λειτουργίες στην οθόνη OSD (On Screen Display).
	Για περισσότερες πληροφορίες, ανατρέξτε στη σελίδα G13
Πλήκτρο συντόμευσης SOURCEΧρησιμοποιήστε αυτό το κουμπί για να ενεργοποιήσετε τη σύνδεση D-Sub ή τη σύνδεση DVI. Αυτή η λειτουργία χρησιμοποιείται όταν στην οθόνη είναι συνδεδεμένοι δύο υπολογιστές. Η προεπιλεγμένη ρύθμιση είναι D-Sub.

Στοιχείο ελέγχου Λειτουργία
		Χρησιμοποιήστε αυτό το κουμπί για νακαταχωρήσετε μια επιλογή στις ρυθμίσεις πουεμφανίζονται στην οθόνη.
		ΑΥΤΟΜΑΤΗ ΠΡΟΣΑΡΜΟΓΗ ΕΙΚΟΝΑΣΌταν επιλέγετε τις ρυθμίσεις της οθόνης σας,πατάτε πάντα το κουμπί AUTO/SET πριν ανοίξετετο σύστημα On Screen Display (Εμφάνισηρυθμίσεων στην οθόνη). Με αυτόν τον τρόπο θαρυθμίσετε αυτόματα την εικόνα της οθόνηςεπιλέγοντας τις ιδανικές ρυθμίσεις για το τρέχονμέγεθος ανάλυσης της οθόνης (τρόπος προβολής).Η καλύτερη κατάσταση προβολής είναι
		Οθόνη L2000C/L2000CN: 1600 x 1200Οθόνη L2000CE: 1400 x 1050
		Χρησιμοποιήστε αυτό το κουμπί για ναενεργοποιήσετε ή να απενεργοποιήσετε την οθόνη.
		Αυτή η ενδεικτική λυχνία έχει μπλε χρώμα όταν ηοθόνη λειτουργεί κανονικά(Σε κατάσταση ενεργοποίησης).Αν η οθόνη έχει ρυθμιστεί σε κατάστασηαναστολής λειτουργίας (Sleep) για εξοικονόμησηενέργειας, το χρώμα της ενδεικτικής λυχνίαςαλλάζει σε πορτοκαλί.

Ρύθμιση οθόνης

Η εκτέλεση αλλαγών στο μέγεθος της εικόνας, τη θέση και τις παραμέτρους λειτουργίας της είναι εύκολη και γρήγοση με το σύστημα ελέγχου της λειτουργίας On Screen Display (Εμφάνιση ρυθμίσεων στην οθόνη).

Παρακάτω δίνεται ένα σύντομο και εύκολο παράδειγμα για να εξοικειωθείτε με τη χρήση των στοιχείων ελέγχου.

Η παρακάτω ενότητα είναι μια σύνοψη των διαθέσιμων ρυθμίσεων και επιλογών που μπορείτε να κάνετε χρησιμοποιώντας το σύστημα OSD.

ΣΗΜΕΙΩΣΗ

- Αφήστε την οθόνη να σταθεροποιηθεί για τουλάχιστον 30 λεπτά πριν να κάνετε οποιεσδήποτε αλλαγές στην εικόνα.

Για να κάνετε αλλαγές στο σύστημα On Screen Display (Εμφάνιση ρυθμίσεων στην οθόνη), ακολουθήστε τα παρακάτω βήματα:

MENU → - + → AUTO/SET → - + → MENU

1 Πατήστε το κουμπί MENU και το κύριο μενού της λειτουργίας OSD εμφανίζεται στην οθόνη.
2 Για να μεταβείτε σε ένα στοιχείο ελέγχου, χρησιμοποιήστε τα κουμπιά - ή. Ήταν επισημαίνεται το εικονίδιο που θέλετε, πατήστε το κουμπί AUTO/SET.
3 Χρησιμοποιήστε τα κουμπιά - / +για ρυθμίσετε την εικόνα στο επιθυμητό επίπεδο. Χρησιμοποιήστε το κουμπί AUTO/SET για να επιλέξετε άλλα στοιχεία υπομενού.
4 Πατήστε το κουμπί MENU μία φορά για να επιστρέψετε στο κύριο μενού και να επιλέξετε μια άλλη λειτουργία. Πατήστε το κουμπί MENU δύο φορές για να βγείτε από το μενού OSD.

Ο παρακάτω πίνακας υποδεικνύει όλα τα μενού των στοιχείων ελέγχου και των ρυθμίσεων της λειτουργίας OSD.

Κύριο μενού	Δευτερεύον μενού		A	D	Περιγραφή
ΕΙΚΟΝΑ	ΦΩΤΕΙΝΟΤΗΤΑ		●	●	Για ρύθμιση τηςφωτεινότητας και τηςαντίθεσης στην οθόνη
	ΑΝΤΙΘΕΣΗ		●	●
	ΔΙΟΡΘΩΣΗ ΓΑΜΜΑ		●	●
ΧΡΩΜΑ	ΠΡΟΡΥΘΜΙΣΕΙΣ	sRGB	●	●	Για προσαρμογή τωνχρωμάτων της οθόνης
		6500K	●	●
		9300K	●	●
	ΚΟΚΚΙΝΟ		●	●
	ΠΡΑΣΙΝΟ		●	●
	ΜΠΛΕ		●	●
ΘΕΣΗ	ΟΡΙΖΟΝΤΙΑ		●		Για ρύθμιση της θέσης τηςοθόνης
	ΚΑΘΕΤΗ		●
ΧΡΟΝΙΣΜΟΣ	ΡΥΘΜΟΣ		●		Για βελτίωση τηςκαθαρότητας και τηςσταθερότητας της οθόνης
	ΦΑΣΗ		●
ΡΥΘΜΙΣΕΙΣ	ΓΛΩΣΣΑ		●	●	Για προσαρμογή τηςκατάστασης της οθόνης γιαένα λειτουργικό περιβάλλονχρήστη
	ΘΕΣΗ OSDMENOY	ΟΡΙΖΟΝΤΙΑ	●	●
		ΚΑΘΕΤΗ	●	●
	ΕΞΙΣΟΡΡΟΠΗΣΗ ΛΕΥΚΟΥ		●
	ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ		●	●
	ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜ		●	●
FLATRONF-ENGINE( - )	ΤΑΙΝΙΑ/ΚΕΙΜΕΝΟ		●	●	Για να επιλέξετε ή ναπροσαρμόσετε τις επιθυμητέςρυθμίσεις εικόνας.
	ΧΡΗΣΤΗΣ		●	●
	ΦΥΣΙΟΛΟΓΙΚΟ		●	●
: Με δυνατότητα ρύθμισηςA : Αναλογικό σήμαD : Ψηφιακό σήμα

ΣΗΜΕΙΩΣΗ

■ Η σειρά των εικονιδίων ενδέχεται να διαφέρει ανάλογα με το μοντέλο (G9\~G13).

'Εχετε δει τη διαδικασία επιλογής και ρύθμισης ενός στοιχείου χρησιμοποιώντας το σύστημα OSD. Παρακάτω θα δείτε τα εικονίδια, τα ονόματα και τις περιγραφές των εικονιδίων όλων των στοιχείων που εμφανίζονται στο Μενού.

Πιέστε το κουμπί MENU για να εμφανιστεί το κύριο μενού ρυθμίσεων OSD.

Όνομα μενού ΕΙΚΟΝΑ ΦΩΤΕΙΝΟΤΗΤΑ 50 ΑΝΤΙΘΕΣΗ 50 ΔΙΟΡΘΩΣΗ ΓΑΜΜΑ γ 0 Υπομενού ΜΕΝΩ Φ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ Σ ΡΕΝΟΥΣΗ Συμβουλή για κουμπιά ■ MENU : 'Εξοδος ■ - + : Προσαρμογή (Μείωση/Αύξηση) ■ SET : Είσοδος ↓ : Επιλογή όλλου υπομενού

ΣΗΜΕΙΩΣΗ

- Οι γλώσσες του μενού της οθόνης (OSD (On Screen Display)) ενδέχεται να διαφέρουν από αυτές που αναφέρονται στο εγχειρίδιο οδηγιών.

Κύριο μενού Δευτερεύον μενού Περιγραφή

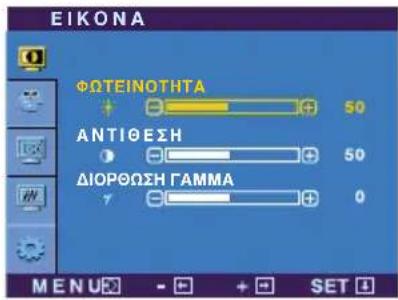

EIKONA

EIKONA ΦΩTEINOTHTA 50 ANTIΘΕΣΗ 50 ΔΙΟΡΘΩΣΗ ΓΑΜΜΑ 0 MENU - + SET

■ MENU : 'Εξοδος
■ - :Μείωση
- + : Αύξηση
■ SET : Επιλογή άλλου υπομενού

ΦΩTEINOTHTA

ΑΝΤΙΘΕΣΗ

ΔΙΟΡΘΩΣΗ ΓΑΜΜΑ

Για ρύθμιση της φωτεινότητας της οθόνης.

Για ρύθμιση της αντίθεσης της οθόνης.

Για ρύθμιση της τιμής γάμα.-50/0/50 Στην οθόνη, οι υψηλές τιμές γάμα έχουν αποτέλεσμα την προβολή ανοιχτόχρωμων εικόνων και οι τιμές με χαμηλές τιμές γάμα έχουν αποτέλεσμα των προβολή εικόνων με υψηλή αντίθεση.

XPΩMA

X PΩ MA ΠΡΟΥΘΜΙΣΕΙΣ KOKKINO ΠΡΑΣΙΝΟ ΜΠΛΕ 50 50 50 M E N U D - - + - S E T

■ MENU : Έξοδος
■ :Μείωση
■ + : Αύξηση
■ SET : Επιλογή άλλου υπομενού

PRESET

Για επιλογή του χρώματος της οθόνης.

• sRGB: Ρυθμίστε το χρώμα της οθόνης ώστε να συμφωνεί με την τυπική προδιαγραφή χρωμάτων sRGB.
• 6500K: Ανοιχτή κόκκινη απόχρωση.
• 9300K: Ανοιχτή γαλάζια απόχρωση.

RED

Ρυθμίστε τα δικά σας επίπεδα κόκκινου χρώματος.

GREEN

Ρυθμίστε τα δικά σας επίπεδα πράσινου χρώματος.

BLUE

Ρυθμίστε τα δικά σας επίπεδα μπλε χρώματος.

ΘΕΣΗ

O E S H OPIZONTIA 50 KAQETH 50 M E N U - + SET

• MENU : Έξοδος
  ■ :Μείωση
  ■ + : Αύξηση
• SET : Επιλογή άλλου υπομενού

OPIZONTIA

Για μετακίνηση της εικόνας αριστερά και δεξιά.

ΚΑΘΕΤΗ

Για μετακίνηση της εικόνας επάνω και κάτω.

Κύριο μενού Δευτερεύον μενού Περιγραφή

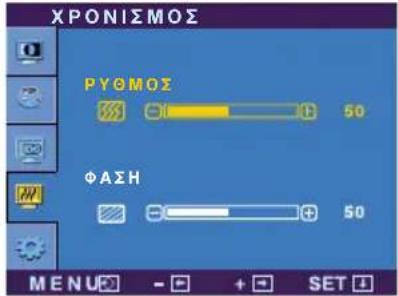

ΧΡΟΝΙΣΜΟΣ

XPONIEMOΣ PYGMOΣ 50 ΦASH 50 MENU - + SET

■ MENU : Έξοδος
■ :Μείωση
■ + : Αύξηση
■ SET : Επιλογή άλλου υπομενού

PYOMOΣ

Για ελαχιστοποίηση των κάθετων γραμμών ή λωρίδων που εμφανίζονται στο φόντο της οθόνης. Θα αλλάξει επίσης το οριζόντιο μέγεθος της οθόνης.

ΦΑΣΗ

Για ρύθμιση της εστίασης της οθόνης. Αυτό το στοιχείο σας επιτρέπει να απαλείφετε τυχόν θόρυβο που εμφανίζεται στην εικόνα καθώς και να καθαρίζετε την προβολή των χαρακτήρων.

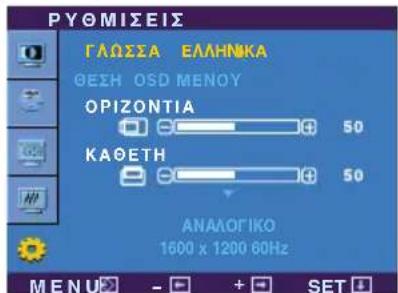

PYOMIZEIΣ

PYOMISEI ΓΑΩΣΣΑ ΕΛΛΗΝΙΚΑ ΘΕΣΗ OSD MENOY OPIZONTIA 50 ΚΑΘΕΤΗ 50 ΑΝΑΛΟΓΙΚΟ 1600 x 1200 60Hz MENU - + SET ↓

PYOMIŠEIS ΕΞΙΣΟΡΡΟΠΗΣΗ ΛΕΥΚΟΥ ▶OXI ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ▶ON ΕΡΓΟΣΤΑΣΙΑΚΕΣ PYΘΜ ▶OXI ΑΝΑΛΩ' IΚΟ 1600 x 1200 60Hz M E N U - + SET

• MENU : Έξοδος
  ▪ : Προσαρμογή
  ▪ T : Προσαρμογή
• SET : Επιλογή άλλου υπομενου

ΓΛΩΣΣΑ

Για επιλογή της γλώσσας στην οποία εμφανίζονται τα ονόματα των στοιχείων ελέγχου.

ΘΕΣΗ OSD

Για ρύθμιση της θέσης του παραθύρου OSD στην οθόνη.

MENOY

ΕΞΙΣΟΡΡΟΠΗΣΗ ΛΕΥΚΟΥ

Αν η έξοδος της κάρτας βίντεο είναι διαφορετική από τις απαιτούμενες προδιαγραφές, το επίπεδο χρώματος μπορεί να υποβαθμιστεί λόγω της παραμόρφωσης του σήματος βίντεο. Χρησιμοποιώντας αυτή τη λειτουργία, το επίπεδο σήματος προσαρμόζεται σύμφωνα με το τυπικό επίπεδο εξόδου της κάρτας βίντεο προκειμένου να παρέχει την καλύτερη δυνατή εικόνα. Ενεργοποιήστε αυτή τη λειτουργία όταν υπάρχουν στην οθόνη λευκά και μαύρα χρώματα.

ENΔEIEH

Χρησιμοποιήστε αυτήν τη λειτουργία για ρυθμίσετε την ενδεικτική λυχνία τροφοδοσίας στο μπροστινό μέρος της οθόνης σε ON (Ενεργοποιημένη) ή OFF (Απενεργοποιημένη). Αν επιλέξετε OFF, θα απενεργοποιηθεί. Αν τη ρυθμίσετε σε ON οποιαδήποτε στιγμή, η λυχνία τροφοδοσίας θα ανάψει αυτόματα.

ΛΕΙΤΟΥΡΓΙΑΣ

ΕΡΓΟΣΤΑΣΙΑΚΕΣ

Επαναφορά σε όλες τις εργοστασιακές προεπιλεγμένες ρυθμίσεις εκτός της γλώσσας "LANGUAGE".

PYOM

Πατήστε το κουμπί + για άμεση επαναφορά.

Αν δεν βελτιωθεί η εικόνα της οθόνης, κάντε επαναφορά των προεπιλεγμένων εργοστασιακών ρυθμίσεων. Αν είναι απαραίτητο, εκτελέστε ξανά τη λειτουργία ισορροπίας λευκού. Αυτή η λειτουργία θα ενεργοποιηθεί μόνο όταν το σήμα εισόδου είναι αναλογικό σήμα.

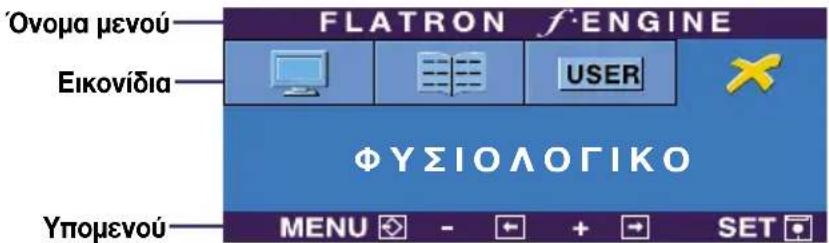

Επιλογή και ρυθμίσεις της λειτουργίας On Screen Display (OSD)

'Отан патáte то κουμπί f·Engine (-) στην μπροστινή πλευρά της οθόνης θα εμφανιστεί η οθόνη OSD.

Ovoμα μενού Eikovíδια FLATRON f·ENGINE ΦΥΣΙΟΛΟΓΙΚΟ Υπομενού MENU - + SET

FLATRON F-ENGINE

'Οταν πατάτε το κουμπί F-ENGINE στην οθόνη εμφανίζονται δύο ρυθμίσεις του τόνου της οθόνης, όπως φαίνεται παραπάνω. Η οθόνη στην οποία εφαρμόστηκε η ρύθμιση εμφανίζεται στην αριστερή πλευρά, ενώ στη δεξιά πλευρά εμφανίζεται η οθόνη στην οποία δεν έχει εφαρμοστεί η ρύθμιση. Πατήστε το κουμπί AUTO/SET για να χρησιμοποιήσετε την τροποποιημένη οθόνη.

Οθόνη όταν έχει εφαρμοστεί η ρύθμιση Οθόνη όταν δεν έχει εφαρμοστεί η ρύθμιση FLATRON / ENGINE USER TAINIA MENU - + SET

Κύριο μενού Δευτερεύον μενού Περιγραφή

FLATRON f·ENGINE USER TAINIA MENU - + SET

TAINIA KEIMENO

Η δυνατότητα αυτή σας επιτρέπει να επιλέγετε εύκολα την καλύτερη δυνατή κατάσταση εικόνας που είναι προσαρμοσμένη ειδικά για το περιβάλλον σας (φωτισμός χώρου, τύποι εικόνας κ.λπ.).

MOVIE: Για κινούμενες εικόνες σε βίντεο ή ταινίες TEXT: Για εικόνες κειμές (Επεξεργαστής κειμένου κ.λπ.)

FLATRON f-ENGINE USER XPHSETHΣ MENU - + SET Για να ρυθμίσετε τη λειτουργία υπομενού USER πατήσε το κουμπί AUTO/SET. TAINIA ΦΩTEINOTHTA 50 ACE 1 RCM 2 SAVE NO MENU SET

ΧΡΗΣΤΗΣ

Χρήστης

Μπορείτε να ρυθμίσετε μη αυτόματα τη φωτεινότητα, το ACE ή το RCM. Μπορείτε να αποθηκεύσετε ή να επαναφέρετε την τροποποιημένη τιμή ακόμα κι όταν χρησιμοποιείτε μια διαφορετική ρύθμιση περιβάλλοντος.

Brightness (Φωτεινότητα): Προσαρμόζετε τη φωτεινότητα της οθόνης. ACE(Adaptive Clarity Enhancer): Επιλέγετε την κατάσταση λειτουργίας ευκρίνειας.

… RCM(Real Color Management): Επιλέγετε την κατάσταση λειτουργίας του χρώματος.

Δεν έχει εφαρμοστεί Ενίσχυση πράσινου Μπεζ αποχρώσεις Ενίσχυση χρωμάτων

Επιλέξτε το υπομενού SAVE χρησιμοποιώντας το κουμπί SET και αποθηκεύστε την τιμή YES χρησιμοποιώντας τα κουμπιά -.

FLATRON / ENGINE ΦΥΣΙΟΛΟΓΙΚΟ MENU - + SET

ΦΥΣΙΟΛΟΓΙΚΟ Αυτό ισχύει υπό κανονικές συνθήκες λειτουργίας.

Προτού επικοινωνήσετε με την τεχνική υπηρεσία, ελέγξτε τα εξής.

Δεν εμφανίζεται καμία εικόνα

To kalώδιο τροφοδοσίας της οθόνης είναι συνδεδεμένο;Н ενδεικτική λυχνία λειτουργίας είναι ενεργοποιημένη;Έχει ενεργοποιηθεί η συσκευή και έχει μπλε ή πράσινο χρώμα η ενδεικτική λυχνία τροφοδοσίας;Н ενδεικτική λυχνία λειτουργίας είναι κίτρινη;To μήνυμα "OUT DF RANGE" εμφανίζεται στην οθόνη;To μήνυμα "CHECK SIGNAL CABLE" εμφανίζεται στην οθόνη;

Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο στην πρίζα.Патήστε το κουμπί Power (Λειτουργία).Ρυθμίστε τη φωτεινότητα και την αντίθεση.Εάν η οθόνη βρίσκεται σε κατάσταση εξοικονόμησης ενέργειας, προσπαθήστε να μετακινήσετε το ποντίκι ή να πατήσετε οποιοδήποτε πλήκτρο στο πληκτρολόγιο για να εμφανιστεί εικόνα στην οθόνη.Προσπαθήστε να ενεργοποιήσετε τον υπολογιστή.Το μήνυμα αυτό εμφανίζεται όταν το σήμα από τον υπολογιστή (κάρτα βίντεο) είναι εκτός του εύρους της οριζόντιας ή κάθετης συχνότητας της οθόνης.Ανατρέξτε στην ενότητα "Προδιαγραφές" αυτού του εγχειριδίου και ρυθμίστε ξανά την οθόνη σας.Αυτό το μήνυμα εμφανίζεται όταν το καλώδιο σήματος μεταξύ του υπολογιστή και της οθόνης σας δεν είναι συνδεδεμένο. Ελέγξτε το καλώδιο σήματος και προσπαθήστε ξανά.

Το μήνυμα "OSD ΠΡΟΣΤΑΤΕΥΜΕΝΟ" εμφανίζεται στην οθόνη;
Εμφανίζεται το μήνυμα "OSD ΠΡΟΣΤΑΤΕΥΜΕΝΟ" όταν πατάτε το κουμπί MENU;	Μπορείτε να ασφαλίσετε τις τρέχουσες ρυθμίσεις ελέγχου, έτσι ώστε να αποφευχθεί η κατά λάθος αλλαγή τους. Μπορείτε να ξεκλειδώσετε τις ρυθμίσεις ελέγχου OSD οποιαδήποτε στιγμή πατώντας το κουμπί MENU για αρκετά δευτερόλεπτα. “Θα εμφανιστεί το μήνυμα “OSD ΕΝΕΡΓΟ”(Ξεκλείδωμα OSD).
Η εικόνα δεν είναι σωστή
Η θέση της οθόνης δεν είναι σωστή.	Πατήστε το κουμπί AUTO/SET για να ρυθμίσετε αυτόματα το μέγεθος της οθόνης επιλέγοντας την ιδανική ρύθμιση.Εάν τα αποτελέσματα δεν είναι ικανοποιητικά, ρυθμίστε τη θέση της εικόνας χρησιμοποιώντας το εικονίδιο H position and V position από τις ρυθμίσεις που εμφανίζονται στην οθόνη.Επιλέξτε Control Panel --> Display --> Settings και δείτε εάν η συχνότητα ή η ανάλυση έχουν αλλάξει.Εάν ναι, ρυθμίστε ξανά την κάρτα βίντεο στην προτεινόμενη ανάλυση.
Στο φόντο της οθόνης, εμφανίζονται κάθετες γραμμές ή λωρίδες.	Πατήστε το κουμπί AUTO/SET για να ρυθμίσετε αυτόματα το μέγεθος της οθόνης επιλέγοντας την ιδανική ρύθμιση.Εάν τα απoτελέσματα δεν είναι ικανοποιητικά, μειώστε τις κάθετες γραμμές ή τις λωρίδες χρησιμοποιώντας το εικονίδιο CLOCK από τις ρυθμίσεις που εμφανίζονται στην οθόνη.
Η εικόνα ή οι χαρακτήρες δεν προβάλλονται καθαρά λόγω του οριζόντιου θορύδου.	Πατήστε το κουμπί AUTO/SET για να ρυθμίσετε αυτόματα το μέγεθος της οθόνης επιλέγοντας την ιδανική ρύθμιση.Εάν τα απeτελέσματα δεν είναι ικανοποιητικά, μειώστε τις οριζόντιες γραμμές χρησιμοποιώντας το εικονίδιο PHASE από τις ρυθμίσεις που εμφανίζονται στην οθόνη.Επιλέξτε Control Panel --> Display --> Settings και ρυθμίστε την οθόνη στην προτεινόμενη ανάλυση ή επιλέξτε την ιδανική ρύθμιση στην εικόνα της οθόνης. Ορίστε υψηλότερη ρύθμιση χρωμάτων από χρώμα 24 bits (φυσικά χρώματα).
Το χρώμα της οθόνης είναι μονόχρωμο ή μη κανονικό.	Ελέγξτε εάν το καλώδιο σήματος είναι σωστά συνδεδεμένο και χρησιμοποιήστε ένα σταυροκατσάβιδο για να το σφίξετε εάν χρειάζεται.Βεβαιωθείτε ότι η κάρτα βίντεο είναι σωστά τοποθετημένη στην υποδοχή.Ορίστε υψηλότερη ρύθμιση χρωμάτων από χρώμα 24 bits (φυσικά χρώματα) στον Control Panel - Settings.
Η οθόνη αναβοσθήνει.	Ελέγξτε εάν η οθόνη έχει ρυθμιστεί σε κατάσταση λειτουργίας interlace (σάρωση γραμμή παρά γραμμή) και εάν ναι, ορίστε την στην προτεινόμενη ανάλυση.
'Εχετε εγκαταστήσει το πρόγραμμα οδήγησης της οθόνης;
To μήνυμα"Unrecognized monitor,Plug&Play (VESA DDC)monitor found"εμφανίζεται στην οθόνη;	Βεβαιωθείτε ότι έχετε εγκαταστήσει το πρόγραμμα οδήγησης της οθόνης από το CD (ή τη δισκέτα) με το πρόγραμμα οδήγησης της οθόνης που συνοδεύει την οθόνη σας.Εναλλακτικά, μπορείτε επίσης να αντιγράψετε στον υπολογιστή σας το πρόγραμμα οδήγησης από την τοποθεσία μας στο web:http://www.lge.com.Bεβαιωθείτε ότι η κάρτα βίντεο υποστηρίζει τη λειτουργία Plug&Play.

Οθόνη L2000CE

Το μέγεθος της εικόνα δεν μέταβάλλεται κάθετα σε αναλύσεις 1280 x1024@60 και 1280 x 1024@75
Η εικόνα εμφανίζει μία μαύρη οριζόντια περιοχήλείπει εικόνα από την επάνω και την κάτω γωνία της οθόνης.	• Πρόκειται για φυσιολογική κατάσταση της εικόνας, Προκαλείται για την αποφυγή θολής εμφάνισης των χαρακτήρων που προκαλείται από τη μεταβολή της ανάλυσης από 1280 x 1024 σε 1400 x 1050.
Οθόνη	Επίπεδη οθόνη LCD ενεργής μήτρας TFT 20,1 ιντσών (51,0 cm)Αντιθαμβωτική επίστρωσηΠεριοχή προβολής 20,1 ιντσώνΒήμα pixel 0,255 mm
Στοιχεία εισόδου συγχρονισμού	Οριζόντια συχνότητα	Αναλογικό : 28 - 83kHz (Αυτόματη)Ψηφιακό : 28 - 83kHz (Αυτόματη)
	Κάθετη συχνότητα	56 - 75Hz (Αυτόματη)
	Φόρμα εισόδου Ξεχωριστό TTL, Θετικό/ΑρνητικόSOG (Sync On Green)Ψηφιακό
Στοιχεία εισόδου δίντεο	Είσοδος σήματος	Ακροδέκτης 15 ακίδων D-SubΥποδοχή DVI - D(Ψηφιακό)
	Φόρμα εισόδου	RGB αναλογικής μορφής (0,7Vp-p/75ohm),Ψηφιακό
Ανάλυση	Max	D-Sub : Αναλογικό-VESA 1600 x 1200@60HzDVI : Ψηφιακό - VESA 1600 x 1200@60Hz
	Προτεινόμενη VESA 1600 x 1200@60Hz
Plug&Play	DDC 2B
Κατανάλωση Ισχύος	Σε κατάσταση ενεργοποίησης : 58WΣε κατάσταση αναστολής λειτουργίας (Sleep) ≤ 1WΣε κατάσταση απενεργοποίησης (Off) ≤ 1W
Διαστάσεις & Βάρος	Η βάση περιλαμβάνεται	Η βάση δεν περιλαμβάνεται
	Πλάτος 44,39 cm / 17,47 ίντσες 44,39 cm / 17,47 ίντσες'Υψος 43,89 cm / 17,28 ίντσες(Ελάχ.) 34,51 cm / 13,58 ίντσες51,89 cm / 20,43 ίντσες(Mέγ.)Βάθος 24,26 cm / 9,55 ίντσες 6,86 cm / 2,70 ίντσες
	Καθαρό βάρος 7,7 kg
Εύρος κλίσης	Κλίση -5°~25°Περιστροφή 350°'Υψος 8,0mm/3,15 ίντσεςΔεξιόστροφη περιστροφή κατά 90°
Είσοδος τροφοδοσίας	AC 100-240V~ 50/60Hz 1,2A
Συνθήκες περιβάλλοντος	Συνθήκες λειτουργίαςΘερμοκρασία 10°C έως 35°CΥγρασία 10% έως 80% χωρίς υγροποίηση
	Συνθήκες αποθήκευσηςΘερμοκρασία -20°C to 60°CΥγρασία 5% έως 90% χωρίς υγροποίηση
Οθόνη	Επίτεδη οθόνη LCD ενεργής μήτρας TFT 20,1 ιντσών (51,0 cm)Αντιθαμβωτική επίστρωσηΠεριοχή προβολής 20,1 ιντσώνΒήμα pixel 0,291 mm
Στοιχεία εισόδου συγχρονισμού	Οριζόντια συχνότητα	Αναλογικό : 28 - 83kHz (Αυτόματη)Ψηφιακό : 28 - 83kHz (Αυτόματη)
	Κάθετη συχνότητα	56 - 75Hz (Αυτόματη)
	Φόρμα εισόδου Ξεχωριστό TTL, Θετικό/ΑρνητικόSOG (Sync On Green)Ψηφιακό
Στοιχεία εισόδου δίντεο	Είσοδος σήματος	Ακροδέκτης 15 ακίδων D-SubΥποδοχή DVI - D(Ψηφιακό)
	Φόρμα εισόδου	RGB αναλογικής μορφής (0,7Vp-p/75ohm),Ψηφιακό
Ανάλυση	Max	D-Sub : Αναλογικό-VESA 1400 x 1050@60HzDVI : Ψηφιακό - VESA 1400 x 1050@60Hz
	Προτεινόμενη VESA 1400 x 1050@60Hz
Plug&Play	DDC 2B
Κατανάλωση Ισχύος	Σε κατάσταση ενεργοποίησης : 58WΣε κατάσταση αναστολής λειτουργίας (Sleep) ≤ 1WΣε κατάσταση απενεργοποίησης (Off) ≤ 1W
Διαστάσεις & Βάρος	Η βάση περιλαμβάνεται	Η βάση δεν περιλαμβάνεται
	Πλάτος 44,39 cm / 17,47 ίντσες 44,39 cm / ́Υψος 43,89 cm / 17,28 ίντσες(Ελάχ.) 34,51 cm / 13,58 ίντσες51,89 cm / 20,43 ίντσες(Mέγ.)Βάθος 24,26 cm / 9,55 ίντσες 6,86 cm / 2,70 ίντσες
	Καθαρό βάρος 7,5 kg
Εύρος κλίσης	Κλίση −5°~25°Περιστροφή 350°́Υψος 8,0mm/3,15 ίντσεςΔεξιόστροφη περιστροφή κατά 90°
Είσοδος τροφοδοσίας	AC 100-240V~ 50/60Hz 1,2A
Συνθήκες περιβάλλοντος	Συνθήκες λειτουργίαςΘερμοκρασία 10°C έως 35°CΥγρασία 10 % έως 80 % χωρίς υγροποίηση
	Συνθήκες αποθήκευσηςΘερμοκρασία -20°C to 60°CΥγρασία 5 % έως 90 % χωρίς υγροποίηση

Βάση κλίσης Συνδεδεμένη ( ), Αποσυνδεδεμένη ( Ο )

Καλώδιο τροφοδοσίας Τύπος πρίζας τοίχου ή τύπος πρίζας ηλεκτρονικού υπολογιστή

ΣΗΜΕΙΩΣΗ

- Οι πληροφορίες που περιέχονται στο παρόν έγγραφο υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Προκαθορισμένες ρυθμίσεις (Ανάλυση εικόνας)

Oθόνη L2000C/L2000CN

Ρυθμίσεις οθόνης (Ανάλυση εικόνας)		Οριζόντια συχνότητα (kHz)	Κάθετη συχνότητα (Hz)
1	640 x 350	31,47	70,09
2	640 x 480	31,47	59,94
3	640 x 480	37,50	75
4	720 x 400	31,47	70,08
5	800 x 600	37,88	60,32
6	800 x 600	46,88	75
7	832 x 624	49,72	74,55
8	1024 x 768	48,36	60
9	1024 x 768	60,02	75,03
10	1152 x 870	68,68	75,06
11	1152 x 900	61,80	65,96
12	1280 x 1024	63,98	60,02
13	1280 x 1024	79,98	75,02
*14	1600 x 1200	75.0	60

* Προτεινόμενη

Oθόνη L2000CE

Ρυθμίσεις οθόνης (Ανάλυση εικόνας)		Οριζόντια συχνότητα (kHz)	Κάθετη συχνότητα (Hz)
1	640 x 350	31,47	70,09
2	640 x 480	31,47	59,94
3	640 x 480	37,50	75
4	720 x 400	31,47	70,08
5	800 x 600	37,88	60,32
6	800 x 600	46,88	75
7	832 x 624	49,72	74,55
8	1024 x 768	48,36	60
9	1024 x 768	60,02	75,03
10	1152 x 870	68,68	75,06
11	1152 x 900	61,80	65,96
12	1280 x 1024	63,98	60,02
13	1280 x 1024	79,98	75,02
*14	1400 x 1050	65,3	60

* Προτεινόμενη

Ενδεικτική λυχνία τροφοδοσίας

ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Χρώμα ενδεικτικής λυχνίας

Σε κατάσταση ενεργοποίησης

Σε κατάσταση αναστολής λειτουργίας (Sleep)

Σε κατάσταση απενεργοποίησης (Off)

Μπλε

Портокалí

απενεργοποιημένη

Πριγραφή ακίδων ακροδέκτη

1 9 17 8 16 24

■ Σύνδση DVI-D

Ακίδα	Σήμα(DVI-D)
1	T. M. D. S. Δδομένα2-
2	T. M. D. S. Δδομένα2+
3	T. M. D. S. Δδομένα2/4 Προφύλαξη
4	T. M. D. S. Δδομένα4-
5	T. M. D. S. Δδομένα4+
6	Ρολόι DDC
7	Δδομένα DDC
8	Κάθτος συγχρονισμός αναλογικού σήματος
9	T. M. D. S. Δδομένα1-
10	T. M. D. S. Δδομένα1+
11	T. M. D. S. Δδομένα 1/3 Προφύλαξη
12	T. M. D. S. Δδομένα3-
13	T. M. D. S. Δδομένα3+
14	Ισχύς +5V
15	Γίωση (πιστροφή για +5V, Οριζόντιο καθτο συγχρονισμό)

Ακίδα	Σήμα(DVI-D)
16	Άμοσς ντοπισμός σύνδοης (Hot Plug Detect)
17	T. M. D. S. Δδομένα0-
18	T. M. D. S. Δδομένα0+
19	T. M. D. S. Δδομένα0/5 Προφύλαξη
20	T. M. D. S. Δδομένα5-
21	T. M. D. S. Δδομένα5+
22	T. M. D. S. Προφύλαξη ρολογιού
23	T. M. D. S. Ρολόι+
24	T. M. D. S. Ρολόι-

T. M. D. S. (Transition Minimized Differential Signaling - Διαφορική μτάδοση σήματος λαχιστοποιημένης μτάβασης)

Mechanical assembly diagram showing a rotating component with a highlighted circular area (no text or symbols)

Προσαρμογή σε τοίχο τύπου VESA

Συνδέεται σε άλλο αντικείμενο (τύπος βάσης και τύπος προσαρμογής στον τοίχο. Η οθόνη δέχεται βάση στήριξης συμβατή με το πρότυπο VESA.- Εφόσον απαιτείται, θα πρέπει να την αγοράσετε ξεχωριστά.)

Για περισσότερες πληροφορίες, ανατρέξτε στις οδηγίες της βάσης τοίχου VESA (VESA Wall Mounting Instruction Guide).

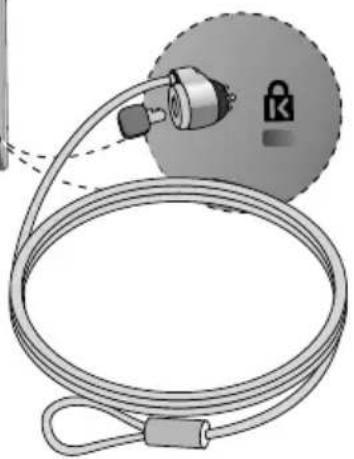

Υποδοχή ασφάλειας Kensington

Συνδέεται σε καλώδιο κλειδώματος που μπορείτε να αγοράσετε ξεχωριστά από τα περισσότερα καταστήματα ηλεκτρονικών υπολογιστών

Illustration of a mechanical device with a coiled cable and a lock, no text or symbols present

Digitally yours

LG
