KÄYTTÖOHJE ADP 952/3 WHM(6910) WHIRLPOOL

VAROTOIMIA JA YLEISIÄ SUOSITUKSIA sivu 31

ENERGIAN JA VEDEN SÄÄSTÄMINEN SIVU 31

SUOLASÄILIÖN TÄYTTÄMINEN SIVU 32

HUUHTELUKIRKASTEEN ANNOSTELU SIVU 33

PESUAINEEN ANNOSTELU SIVU 34

ASTIANPESUKONEEN KÄYTTÖ SIVU 35

LIITÄNNÄT SIVU 36

PUHDISTUS JA HUOLTO SIVU 37

VIANETSINTÄ SIVU 38

Parhaan pesutuloksen saavuttamiseksi suosittelemme käyttöohjeiden huolellista lukemista ja pesuohjelmataulukon noudattamista.

ENNEN ASTIANPESUKONEEN KÄYTTÖÖNOTTOA

• Kun laite on poistettu pakkauksesta, tarkista, että se ei ole vahingoittunut kuljetuksen aikana ja että luukku sulkeutuu moitteettomasti. Jos et ole asiasta varma, ota yhteys pätevään huoltohenkilöstöön tai jälleenmyyjään.

• Pakkausmateriaalit (muovipussit, polystyreenipalat, jne.) on pidettävä pois lasten ulottuvilta, ne saattavat olla vaarallisia.

• Käytä astianpesukonetta vain kotitaloudessa ja sille suunniteltuun käyttöön.

• Kaikki vesijohto- ja sähköverkon liitännät on suoritettava pätevän henkilökunnan toimesta valmistajan ohjeiden ja paikallisten turvallisuusmääräysten mukaisesti (katso myös oheisia asennusohjeita).

YMPÄRISTÖN SUOJELUNEUVOJA

3. Pakkausmateriaali

Pakkausmateriaali on 100% kierrätettävää ja siinä on kierrätysmerkki

4. Tuote

Astianpesukone on valmistettu kierrätettävästä materiaalista. Kun on sen romuttamisen aika, toimi paikallisten jätehuoltomääräysten mukaisesti. Astianpesukone on joka tapauksessa tehtävä käyttökelvottomaksi leikkaamalla sähköjohto.

VAROTOIMIA JA YLEISIÄ SUOSITUKSIA

Lapsiturvallisuus

• Älä anna lasten leikkiä koneella.
• Säilytä pesuaine, huuhteluaine ja suola kuivassa paikassa, poissa lasten ulottuvilta.

Yleisiä neuvoja

• Käytä vain astianpesukoneille tarkoitettuja pesuaineita, huuhteluaineita ja suoloja.
• Kun ohjelma on päättynyt, sammuta astianpesukone ja sulje vesihana.
• Ennen minkään huoltotoimenpiteen aloittamista on astianpesukone sammutettava, pistoke irrotettava pistorasiasta ja vesihana suljettava.
• Toimintahäiriön sattuessa sammuta kone ja sulje vesihana.

• Avonainen luukku kestää ulos vedetyn korin painon astioineen. Älä käytä avonaista luukkua tukitasona, älä istu tai nouse sen päälle, astianpesukone saattaa kaatua.

• Tarpeen vaatiessa voidaan virtajohto vaihtaa toiseen samanlaiseen, johto on saatavissa Huoltopalvelusta.Vain pätevä teknikko saa suorittaa johdon vaihtamisen.

• Vain vesivahinkojen estojärjestelmällä varustetut astianpesukoneet: Veden ottoletkussa ja muovirasiassa on sähkökomponenttejä. Vältä siis letkun leikkaamista ja rasian joutumista veteen. Sammuta laite välittömästi, jos havaitset letkun olevan viallinen.
• Älä käytä liuotteita pesutilan puhdistamiseen: räjähdysvaara!
  • Täyttömäärä: -12 astiastoa .

CE vaatimustenmukaisuustodistus Tämä laite on suunniteltu, valmistettu ja markkinoitu seuraavien normien mukaisesti:

• 73/23/EEC
• 89/336/EEC
• 93/68/EEC

ENERGIAN JA VEDEN SÄÄSTÄMINEN

• Älä huuhtele astioita juoksevassa vedessä.
• Käytä konetta aina täysinäisenä tai, jos vain yksi kori on täysi, valitse puolitäyttöohjelma (mallista riippuen).

- Jos on mahdollista käyttää ekologista energianlähdettä, kuten aurinkokenno-, lämpöpumppu- tai keskuslämmitys, liitä astianpesukone kuumavesijohtoon, jonka lämpötila on enintään 60°C. Varmista, että veden ottoletku on oikeantyyppinen. Katso tämän ohjekirjan lukua "Liitännät".

SUOLASÄILIÖN TÄYTTÄMINEN

Ota selvää alueesi veden

kovuusasteesta.

Voit kysyä sitä Vesilaitokselta tai katsoa viimeistä vesilaskua.

- Aseta kovuusaste kääntämällä ruuvimeisselin avulla valitsinta (mallikohtainen), joka sijaitsee oven sisäosassa (ylhäällä oikealla). Aseta valitsin alla olevan taulukon mukaisesti:

Valitsimen asento	Kovuusaste	Saksalaiset asteet °dH	Ranskalaiset asteet °fH
0 1 pehmeä 0 - 5 0 - 9
1 1 - 2 puolikova 6 - 10 10	- 18
2 2 puolikova 11 - 15 19 - 27
3 3 puplikova-kova 16 - 21	28 - 37
4 4 kova 22 - 28 38 - 50
5 4 hyvin kova 29 - 35 51 - 63
6	4 erityisen kova	36 - 60	64 - 107

Jos veden kovuus on luokkaa 1 (pehmeä), älä käytä suolaa.

• Jos veden kovuus ylittää luokan 1-2 (puolikova), ennen astianpesukoneen käyttöönottoa on hyvä täyttää suolasäiliö suolalla ja käynnistää sitten pesuohjelma ulosvaluneen suolaliuoksen poistamiseksi ja syöpymisen estämiseksi. Alkuhuuhtelu ei ole riittävä tähän tarkoitukseen.
• Tarkista suolan taso säännöllisesti.
• Huomaa: käytä vain astianpesukoneille tarkoitettua suolaa! Suolasäiliön täyttäminen muilla aineilla, esimerkiksi pesuaineella, vahingoittaa pehmennysjärjestelmää.

Suolan annostelu:

1. Vedä alakori ulos.
2. Ruuvaa kansi auki vasempaan kääntäen.
3. Vain ensimmäistä käyttöä varten: täytä säiliö vedellä.
4. Täytä säiliö suolalla reunaan asti (enintään 2 Kg) ja hämmennä lusikan varrella.
5. Ruuvaa kansi kiinni oikeaan päin.

Suolan osoitin

Astianpesukoneessa on sähköinen tai optinen suolan tason osoitin (mallista riippuen).

Merkkivalo Johauspaneelissa syttyy kun säiliö kaipaa täydennystä.

Optinen osoitin:

Kun säiliössä on tarpeeksi suolaa, punainen kelluke näkyy kannen ikkunasta. Kelluke laskeutuu alaspäin eikä enää ole näkyvissä kun säiliö kaipaa täydennystä.

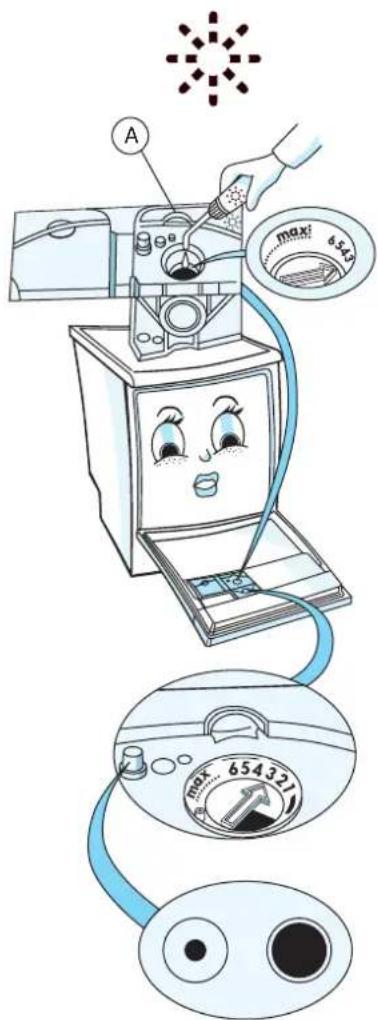

HUUHTELUKIRKASTEEN ANNOSTELU

Huuhtelukirkaste helpottaa astioiden kuivausta, sen avulla vesi liukuu pois pinnoilta, eikä astioihin jää viiruja tai läiskiä. Täytä lokero ennen astianpesukoneen ensimmäistä käyttöä.

Tarkista sitten huuhtelukirkasteen taso säännöllisesti.

Käytä vain astianpesukoneelle tarkoitettua huuhteluainetta.

1. Ruuvaa kansi auki ja paina painiketta A (katso kuvaa). Kaada huuhteluainetta aukkoon katkoviivalla merkittyyn tasoon asti (enintään n. 100 ml).

2. Jos huuhteluainetta läikkyy yli, puhdista se välittömästi. Näin vältät liian vaahdon muodostumista. Liika vaahto saattaa huonontaa pesutulosta.

3. Sulje kansi.

Huuhteluainemäärän säätely.

(Avaa kansi ja sulje se uudelleen säädön tapahduttua).

Tehtaan säätö: asento 3.

Jos et ole tyytyväinen pesu- tai kuivaustulokseen, voit muuttaa säätöä (käytä lusikan vartta, kolikkoa, tms).

Jos astioissa on viiruja, säädä huuhteluainemäärä alempaan asentoon. Jos astiat eivät ole täysin kuivia, säädä määrä ylempään asentoon.

Huuhtelukirkasteen tason osoitin (optinen tai sähköinen mallista riippuen).

Sähköinen osoitin:

Merkkivalo *ohjauspaneelissa syttyy kun huuhteluainetta on lisättävä.

Optinen osoitin:

vaalea= lisää huuhtelukirkastetta

tumma= kirkastetta on riittävästi.

A max 654321 max 654321

PESUAINEEN ANNOSTELU

Käytä vain astianpesukoneelle tarkoitettua pesuainetta.

Jos käytät nykyaikaisia, entsyymejä sisältäviä pesuaineita, on paras valita Bio-ohjelma (ne ovat sopivia myös tavallisia pesuaineita käytettäessä).

Jos käytät pesuainenappeja, noudata tarkoin valmistajan ohjeita.

Noudata pakkauksen annosteluohjeita. Ympäristön suojelemiseksi ei suositeltua pesuainemäärää pidä ylittää. Tarvittava pesuainemäärä vaihtelee merkistä riippuen.

Suuremman pesuainelokeron sisäpuolella oleva asteikko helpottaa annostelua. Viitemerkkien mittayksikkö on "ml" tai "cm ^3 ".

Täytä pesuainelokero ennen pesuohjelman käynnistämistä.

Normaalitäyttö:

Esipesuohjelmat.

Esimerkki: normaaliohjelma 65°C (katso "Pesuohjelmataulukkoa").

Täytä ensin suuri lokero. Täytä sitten pieni lokero.

1. Laita suureen lokeroon 2/3 suositellusta pesuainemäärästä.
2. Laita pieneen lokeroon 1/3 pesuaineesta.
   Huomaa: Muista sulkea suuren lokeron kansi.
   Suuren lokeron tilavuus: 45 ml (reunaan asti).
   Pienen lokeron tilavuus: 10 ml (reunaan asti).

Ohjelmat ilman esipesua:

- Laita koko pesuainemäärä suureen lokeroon. Jos pesuainepakkauksen ohje suosittelee pesuainemäärää, joka ylittää 45 ml, laita loppu pesuaine pieneen lokeroon.

Ohjelmat aktivoidulla lisätoiminnolla: "Puolitäyttö": täytä vain yläkori tai alakori. Käytä vähemmän pesuainetta.

Sulje luukku ja avaa vesihana.

1. Kytke kone päälle ja valitse pesuohjelma. Ohjelma valitaan kääntämällä valitsinta. Vastaava merkkivalo syttyy. Tarpeen vaatiessa voit valita lisätoimintoja.

1

1. Paina Start-painiketta pesuohjelman käynnistämiseksi. Start-merkkivalo syttyy. Muistissa olevia tietoja ei enää voida muuttaa ohjelmanvalitsimen tai painikkeiden avulla. Huomaa: Kun Start -painiketta on painettu, pesukone tallentaa muistiin kaikki valitut ohjelmat. Tiedot pysyvät muistissa myös sähkökatkon aikana.

2

1. Valittua ohjelmaa voidaan muuttaa pitämällä Start-painiketta painettuna noin 5 sekunnin ajan, kunnes Start-merkkivalo sammuu. Valitse uusi ohjelma ohjelmanvalitsimella ja paina sitten Start-painiketta. Kun ohjelma on päättynyt syttyy merkkivalo End (mallikohtainen) ja merkkivalo Start sammuu.

3

1. Sammuta astianpesukone kääntämällä ohjelmanvalitsinta vasempaan, asentoon "0" (vasta kun merkkivalo End on syttynyt tai merkkivalo Start sammunut). Kaikki merkkivalot sammuvat. Huomaa: Jos astianpesukone sammutetaan pesuohjelman aikana, kun se käynnistetään uudelleen jatkuu toiminta kohdasta, johon se oli jäänyt.

4

Avaa luukku ja tyhjennä kone. Aloita alakorista.

LIITÄNNÄT

Noudata erillisiä asennusohjeita.

Veden otto ja tyhjennys:

• Noudata paikallisen vesilaitoksen määräyksiä.
• Varmista, että otto- ja tyhjennysletkut eivät ole mutkalla tai puristuksissa.
• Jos letkujen pituus ei ole riittävä, ota yhteys Huoltopalveluun.
• Ottoletku on liitettävä vesihanaan varmasti ja tiiviisti.
• Ottoveden lämpötila riippuu tyypistä: jos letkun merkintä on "25 °C max", korkein sallittu lämpötila on 25 °C. Kaikki muut tyypit: korkein lämpötila 60 °C.
• Varmista asennuksen aikana, että tyhjennysvesi pääsee virtaamaan vapaasti (tarpeen vaatiessa voit irrottaa pesualtaan lapon siivilän).
• Kiinnitä tyhjennysletku lappoon puristimella niin, ettei se pääse irtoamaan.
• Vain vesivahinkojen estojärjestelmällä varustetut laitteet: jos liitäntäohjeita noudatetaan, järjestelmä pystyy estämään vuodot, jotka muuten saattaisivat aiheuttaa vahinkoa kodissasi.

Sähköliitäntä:

• Noudata paikallisen sähkölaitoksen määräyksiä.
• Syöttöjännitetiedot ovat kilvessä luukun sisäosan oikealla puolella.
• Laitteen maadoitus on lakisääteinen.
• Älä käytä jatkojohtoja tai soviteosia.
• Ennen minkään huoltotoimenpiteen aloittamista on pistoke irrotettava pistorasiasta.
• Älä käynnistä astianpesukonetta, jos epäilet sen vahingoittuneen kuljetuksen aikana. Ota yhteys Huoltopalveluun tai jälleenmyyjääsi.
• Virtajohdon saa vaihtaa vain pätevä teknikko.

PUHDISTUS JA HUOLTO

Ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista on ON/OFF-painiketta painettava.

1. Puhdista kalusteen pinta neutraalilla pesuaineella. Älä käytä hankaavia aineita.
2. Puhdista luukun tiiviste ja luukun sisäpuoli säännöllisesti kostealla liinalla mahdollisten ruoanmurusten poistamiseksi.

Puhdista suihkuvarret

(jos suuttimet ovat tukossa).

Ylempi suihkuvarsi:

• Ruuvaa mutteri A auki (kääntämällä sitä vasempaan) ja irrota suihkuvarsi vetämällä sitä alaspäin B.
• Huuhtele suuttimet.
• Suihkuvarsi laitetaan takaisin paikalleen kohdistamalla ja painamalla se pyörivään tukeen.
• Kiristä mutteri (oikeaan päin). Tarkista, että mutteri on kunnolla kiristetty (sen täytyy naksahtaa). Suihkuvarren täytyy päästä pyörimään vapaasti.

Alempi suihkuvarsi:

• Paina suihkuvarren A kahta kiinnitysvipua sisäänpäin ja irrota se vetämällä ylöspäin B.
  • Huuhtele suuttimet.
• Suihkuvarsi laitetaan takaisin paikalleen kohdistamalla ja painamalla se pyörittimen tappiin.
• Paina vartta alaspäin kunnes se lukittuu.
• Tarkista, että vivut ovat oikein kohdallaan (kuuluu naksahdus).
  Suihkuvarren täytyy päästä pyörimään vapaasti.

Suodatinten puhdistus

1. Käännä isoreikäistä pääsuodatinta vasempaan ja irrota se A.
2. Käännä sylinterisuodatin ympäri ja irrota se pääsuodattimesta B (varo suodattimen alaosan syvennyksiä).
3. Irrota tiheä suodatin C.
4. Puhdista kaikki osat.
5. Kokoa takaisin:

Aseta sylinterisuodatin isoreikäiseen pääsuodattimeen. Aseta tiheä suodatin paikalleen ja kiinnitä suodatinyksikkö kääntämällä sitä oikeaan. Pesutuloksen kannalta on tärkeää, että suodattimet on oikein asetettu.

A B B A

Jos astianpesukoneessa ilmenee toimintahäiriöitä, tarkista seuraavat kohdat ennen kuin otat yhteyttä Huoltopalveluun.

Jos häiriö jatkuu, käynnistä ohjelma alusta.

• Pidä Start-painiketta painettuna noin 5 sekunnin ajan, kunnes merkkivalo Start sammuu.
  • Paina Start-painiketta.

Jos vikailmoitus pysyy näytössä tai ilmestyy uudelleen, sammuta astianpesukone ja sulje vesihana.Ota yhteys Huoltopalveluun.

Astianpesukone ei toimi:

• Onko pistoke kunnolla pistorasiassa?
- Onko kyseessä sähkökatko?
- Onko astianpesukone päällä?
• Onko Start-painiketta painettu?
- Onko viivästetyn käynnistyksen ajastin toiminnassa (mallikohtainen)?
- Onko vesihana auki? Muussa tapauksessa:

• Avaa vesihana.
• Tarkista, ettei veden virtaus ole estynyt epäpuhtauksien vuoksi.

Sulje vesihana, irrota vesiletku, puhdista suodatin, liitä letku vesihanaan, avaa vesihana.

• Ovatko suodattimet likaisia?

Onko astiat asetettu väärin päin?

Pidä huolta siitä, että vesi pääsee valumaan pois astioista eikä jää niiden sisään, varsinkin kun on kyse suurista astioista.

• Onko luukku kunnolla kiinni?
- Onko näytössä vikailmoitus?

Start-merkkivalo vilkkuu:

Muita vikailmoituksia: mallista End riippuen

Ohjelmavaiheen osoittimen merkkivalo ohjauspaneelissa vilkkuu:

Vapauta alempi suihkuvarsi. Tarkista, että astiat ja aterimet on sijoitettu oikein ja että alempi suihkuvarsi on oikein asetettu.

Astiat eivät ole moitteettoman puhtaita:

• Onko valitsemasi ohjelma sopiva?
- Onko pesuainetta käytetty liikaa tai liian vähän?
- Ovatko suodattimet likaisia tai onko ne asetettu väärin?
- Ovatko suihkuvarret jumissa tai suuttimet tukossa?
- Onko suolasäiliön kansi kunnolla kiinni?
• Onko astiat sijoitettu oikein?
- (Vesisuihkujen täytyy päästä astioiden kaikille pinnoille).

Astioissa on läiskiä:

• Onko suolan annostelu oikein säädetty?
• Puuttuuko pehmennysjärjestelmästä suolaa (suolasäiliö)?
• Onko pesuainetta käytetty liian vähän?

Laseissa ja aterimissa on vesiläiskiä:

- Onko huuhtelukirkastetta käytetty liikaa? (Säädä huuhtelukirkasteen annostelu alempaan asentoon).

Huomaa:

Joissain malleissa, kun Start-painiketta painetaan, käynnistyy varsinaista pesua edeltävä esipesujakso, joka regeneroi pehmennysjärjestelmän.

HUOLTOPALVELU

Ennen kuin otat yhteyttä Huoltopalveluun:

1. Kokeile, voitko itse korjata vian. (Katso "Vianetsintä").
2. Sammuta astianpesukone ja käynnistä ohjelma uudelleen nähdäksesi, onko vika korjautunut.

Jos toimintahäiriö yllä mainittujen tarkistusten jälkeen jatkuu tai toistuu, ota yhteys Huoltopalveluun.

Ilmoita:

• häiriön laatu
• astianpesukoneen tyyppi ja malli
• huoltokoodi (numero tarrassa Service-sanan jälkeen), jonka löydät luukun sisäpuolelta oikealta.

SERVICE

0000 000 00000

• tarkka osoitteesi ja puhelinnumerosi
