KÄYTTÖOHJE ADPF 1100 WHIRLPOOL

Lue nämä käyttöohjeet

ArvoisaAsiakas,

Lue nämä käyttöohjeet huolellisesti ja laita ne talteen myöhempääkäyttöävarten.
Luovuta käyttöohje mahdolliselle seuraa valle omistajalle.
Tämän käyttöohjeen osat ovat seuraa vat: turvallisuusohjeet, käyttöohjeet, asennusohjeet ja vianmääritys jne.
Ohjeiden lukeminen ennen astianpesukoneen käyttöä auttaa käyttämään sitä paremmin ja pitämään sen kunnossa.

Ennen huoltopalvelun kutsumista

Vianmääritys ohjeiden lukeminenauttaaratkaisemaan itse joitakin tavallisia ongelmia ilman huoltoteknikon kutsumista.

HUOMAA:

Valmistaja kehittää ja päivittää tuotteita jatkuvasti, minkävuoksi muutoksia voidaan tehdä ilman ennakkoilmoitusta.

1) Turvallisuusohjeet....1
2) Pakkausmateriaalienjakäytöstä poistetun laitteen hävittäminen....2
3)Käyttöohjeet....3 Käyttöpaneeli....3 Astianpesukoneenominaisuudet....3
4) Ennenensimmäistäkäyttöä....4 A-Vedenpehmennin....4 B-Suolanlisääminen....5 C-Huuhtelukirkasteentäyttäminen....5 D-Pesuaineet....7
5) Astianpesukoneen korien täyttäminen....9 Ennen korient täyttämistäjatäytön jälkeen Korit....9 Yläkorin täyttäminen....9 Alakorin täyttäminen....10 Ruokailuvälinekori....11
6) Pesuohjelman käynnistäminen....12 Pesuohjelmataulukko....12 Koneenkytkeminentoimintaan....13 Ohjelman muuttaminen....13 Pesuohjelmanpäättyessä....13
7) Huolto ja puhdistus....14 Suodatusjärjestelmä....15 Astianpesukoneen kunnossapito....15
8) Asennusohjeet....16 Lucasennusohjeethuolellisesti....16 Tyhjennysletkujen liitäntä....17 Astianpesukoneenasennusvaiheet....18 Sähköliitäntä....19 Vesiliitäntä....20
9) Vianmääritysohjeet....21 Ennenhuoltopalvelunkutsumista....21 Vikakoodit....22 Tekniset tiedot....23

1. TÄRKEITÄ TURVALLISUUSTIETOJA LUE KAIKKI OHJEET ENNEN KÄYTTÖÄ

VAROITUS!

Astianpesukonetta käytettäessä on noudatettava muutamia perusvarotoimia, joihin kuuluvat myös seuraavat:

VAROITUS! VETYKAASU ON RÄJÄHDYSALTISTA.

Määrätyissä olosuhteissa yli kaksi viikkoa käyttämättä ollut lämminvesijärjestelmä saattaa muodostaa vetykaasua. VETYKAASUONRAJÄHDYSALTISTA.

Jos lämminvesijärjestelmääeiole käytetty näin pitkäänaikaan, aavaa kaikkikuumavesihanat ja anna vedenjuosta usean minuutin ajanennenastianpesukoneenkäyttämistä. Näin mahdollisestikerääntynytvetykaasuvapautuu.

Älätupakoitaikäytäavotultatänäaikana, kildäuontulenarkaa.

VAROITUS! OIKEA KÄYTTÖ

Älä käytä astianpesukonetta väärin. Älä istu tai seiso luukun tai korin päällä.

Älä koske lämmityselementtiin käytön aikana tai heti sen jälkeen.

Älä käytä astianpesukonetta, elleivät kaikki suojapaneelit ole oikein paikoillaan. Avaa luukku hyvin varovasti, joskonconkäynnissä. Vettäsaattaaroiskuaulos.

Älä laita painavia e sineitä av oimen luukun päälle. Laite saattaa kaatua eteenpäin.

Kunlaitatastiatkoneeseen:

Sijoita terävät esineet niin, että ne eivät vahingoita luukun tiivistettä.

Aseta terävät veitset kahva ylöspäin. Näin vältät leikkaustapaturmat.

Varoitus: Veitset ja muut terävät välineet onlaitettavakoriin terä alaspäin tai vaakasuoraan.

Vältä muoviesineiden joutumista kosketuksiin lämmityselementin kanssa koneen toiminnan aikana.

Tarkista, että pesuainelokero on tyhjä pesu ohjelman päättyessä.

Älä pese muoviesineitä, ellei niissä ole konepesun sallivaa merkintää. Jos muoviesinceesä ei ole merkintää, tarkista valmistajan suositukset.

Käytä ainoastaan automaattiselle astianpesukoneelle tarkoitettua pesu- ja huuhteluainetta. Älä koskaan käytä koneessa saippuaa, pyykinpesuainetta tai tavallista astianpesuainetta.

Verkkoliitäntäänonasennettavaerotuskytkin, jonkakaikkienkoskettimien välion vähintään 3mm.

Pidä lapset etäällä pesu- ja huuhteluaineista. Älä päästä lapsia astianpesukoneen avoimen luukun luo, silläkoneen sisällä saattaa vielä olla pesuainetta.

Valvo,etteivätlapsetpääseleikkimäänkeella.

Laitetta ei ole tarkoitettu lasten tai taitamattomien henkilöiden käyttöön ilman valvontaa.

Astianpesukoneen pesuaineet ovat vahvasti emäksisiä. Niiden nieleminen voi olla hyvin vaarallista. Vältä kosketusta ihon ja silmien kanssa ja pidä lapset etäällä astianpesukoneesta luukun ollessa auki.

Älä jätä luukkua auki, sillä se voi aiheuttaa kaatumisvaaran.

Jos virtajohto on vahingoittunut, vaarojen välttämiseksi sen saa vaihtaa vain valmistaja, huoltoliike tai ammattitaitoinen huolto teknikko.

Hävitäpakkausmateriaalitasianmukaisellatavalla.

Käytäastianpesukonettaainoastaansillesuunniteltuuntarkoitukseen.

Virtajohto ei saa joutua mutkalle tai puristuksiin asennuksen yhteydessä.

Älä teekytkimiinomavaltaisiamuutoksia.

Kone onliitettävä vesijohtoverkkoon uusilla letkuilla. Käytettyjä letkuja ei see käyttää uudelleen.

LUE NÄMÄ OHJEET HUOLELLISESTI JA NOUDATA NIITÄ LAITA OHJEET TALTEEN

2. Pakkausmateriaalien ja käytöstä poistetun laitteen hävittäminen

Hävitäästianpesukonceenpakkausasiateniukliitsellatavalla.

Kaikkipakkausmateriaalitovatkierrätettäviä.

Muoviosat on merkitty kansainvälisillä standardilyhenteillä:

■ PEpolyeteeni,esimerkiksi suojakalvot
■ PSpolystyreeni, esimerkiksipehmustusmateriaali
■ POMpolyoksimetyleeni,esimerkiksimuovisulkijat
■ PPpolypropyleeni,esimerkiksisuolantäyttöastia
■ ABS akrylonitriili-butadieeni-styreeni, esimerkiksi käyttöpaneeli

▲ Varoitus!

■ Pakkausmateriaalit voivatollavaarallisialapsille!
■ Käänny kierrätyskeskuksen puoleen pakkauksen ja koneen hävittämistä varten.
Katkaisevirtajohtojateeluukunlukkokäyttökelvottomaksi.
Pahvipakkausonvalmistettuuusiopaperista, jaseontoimitettavajätepaperinkeräykseen kierrätystävarten.
■ Varmistamalla, että tuote poistetaan käytöstä asianmukaisella tavalla, käyttäjä voi estää, tuotteen väärästä käsittelystä ympäristölle ja terveydelle aiheutuvia mahdollisia haittoja.
■ Lisätietoja tuotteen kierrätyksestä saa paikallisilta viranomaisilta jajätehuoltokeskuksesta.

3.Käyttöohjeet

TÄRKEÄÄ! Lue kaikki käyttöohjeet ennen astianpesukoneen ensimmäistä käyttöä, jotta osaat

käyttääkonetta oikein.

Käyttöpaneeli

Whirlpool 1 2 3 4 5 6 7

1 Toimintopainike: 3 in1 -toiminnon valinta ja näyttö.
2 Näyttöikkuna: ohjelman jäljellä oleva aika, viiveaika, ohjelmavaiheenosoitin, vedenlämpötilajne.
3 Ajastimenpainike:ohjelmankäynnistäminenmyöhempänä ajankohtana..Viiveaikavoiolaenintään9,5tuntia. Yksipainalluslisääaikaa30minuuttia.

4 Ohjelmanmerkkivalotjapainike: pesuohjelman valitseminen ja näyttö.
5 Käynnistys-/nollauspainike: valitunpesuohjelman käynnistäminentaikäynnissäole vanpesuohjelman nollaaminen.
6 Suolan jahuuhtelukirkasteen merkkivalot: valot syttyvät, kunsäiliöontäytettävä.
7 Virtapainike ja merkkivalo: virran kytkentä ja katkaisminen janäyttö.

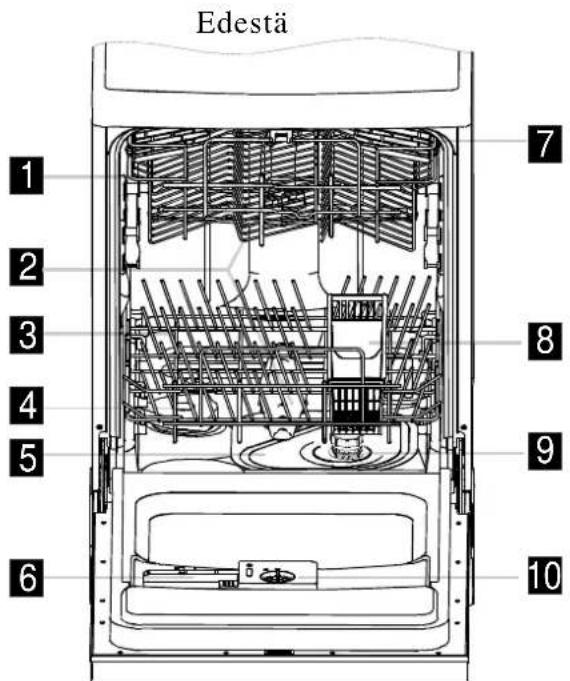

Astianpesukoneenominaisuudet

Edestä 1 2 3 4 5 6 7 8 9 10

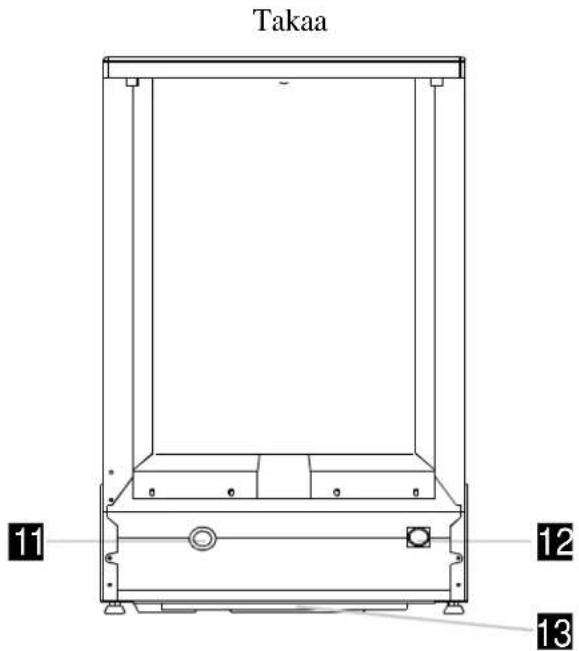

Takaa 11 12 13

1 Yläkori
2 Suihkuvarret
3 Alakori
4 Vedenpehmennin

5 Pääsihti
6 Pesuainelokero
7 Kuppihylly
8 Hopeakori

9 Karkeasihti
10 Huuhtelukirkastesäiliö
11 Tyhjennysletkunliitos
12 Vedenottoletkunliitos

13 Alusta

4.Ennen ensimmäistä käyttöä

Ennenastianpesukoneenensimmäistäkäyttöä:

A Säädä vedenpehmennin
B Kaada 1/2 litraa vettä suolasäiliöön ja täytä säiliö sitten astianpesukoneen suolalla
C Täytä huuhtelukirkastesäiliö
D Pesuaineet

A. Vedenpehmennin

Vedenpehmanninkäsiäudänkovuudenvalitsimenavulla.

Vedenpehmentimen tarkoituksena on poistaa vedestä mineraaleja ja suoloja, jotka voivat haitata koneen toimintaa. Mitä enemmän vedessä on mineraaleja ja suoloja, sitä kovempaa vesi on. Vedenpehmennin tulee asettaa alueen veden mukaan. Paikalliset viranomaiset voivat antaa tietoja alueen veden kovuudesta.

Suolan kulutuksen säätäminen

Astianpesukone on suunniteltu niin, että käytettävän suolan määrää voi säätää käytetyn veden kovuuden mukaan. Näin suidaankoptimsõfödajaisenkauutasti

1. Avaa suolasäiliön korkki.

2. Säiliössä on rengas, jossa on nuoli (katso viereistä kuvaa).

Tarvittaessa käännä rengasta vastapäivään asennosta - ascentoon

* käytetyn veden kovuuden mukaan.

Suosittelemme säädön tekemistä seuraavan taulukon mukaisesti:

VEDENKOVUUS				Valitsimenasento	Suolankulutus (grammaa/ohjelma)	Riittävyys( ohjelma 1,2kg)
^- dH	^- fH	Clarke	mmol/l
0~8	0~14	0~10	0~1.4	/	0	/
8~22	14~39	10~28	1.4~3.9	-	20	50
22~45	39~80	28~56	3.9~8	Keski	40	25
45~60	80~107	56~75	8~11	+	60	16

Huomautus:1

^ dH=1.25 ^ Clarke=1.78 ^ fH=0.178mmol/l

°fH: Ranskalainenaste

°Clark: Brittiläinen aste

Huomautus:2

"/"	Suolaacitarvita
"-"	Asetus merkkiin - päin
"+"	Asetus merkkiin + päin
"Keski"	Asetusmerkkien-ja+ välillä

Paikkakunnan veden kovuustason voi kysyä paikalliselta vesilaitokselta.

B. Suolan lisääminen vedenpehmentimeen

Käytäainaastianpesukoneelletarkoitettuasuolaa.

Suolasäiliö on alakorin alla, ja se täytetään seuraavalla tavalla:

Huomio!

Käytäainoastaanastianpesukoneilletarkoitettuaerikoissuolaa!

Muut kuin erityisesti astianpesukoncelle tarkoitetut suolat, erityisesti ruoka suola, vahingoittavat vedenpehmennintä. Valmistajan takuu ei kata vääränlaisen suolan käytöstä aiheutuneita vahinkoja,eikä valmistaja siis vastaa tällaisista vahingoista.

Täytä suolasäiliö juuri ennen pesuohjelman käynnistämistä.

Näin vältät suolan tai suolaveden jäämisen pitkäksi aikaa koneen pohjalle. Se voisi aiheuttaa syöpymistä.Ensimmäisen pesuohjelman jälkeen käyttöpaneelin merkkivalosammuu.

1 Auki

A Poistaalakojäavaajairrotasuolasäiliönkorkki.
B Jos täytät säiliön ensimmäistä kertaa, täytä 2/3 säiliöstä vedellä (noin 500 ml).
C Laita mukana toimitetun suppilon pää aukkoon ja kaada säiliöön noin 1,2 kg suolaa. Pienen vesimäärän valuminen ulos säiliöstä onnormaalia.
D Kierväkoidkiaisinkiinni.
E Normaalisti suolan merkkivalo sammuu 2-6 päivässä suol asäilion täyttämisen jälkeen.
F Käynnistä pesuohjelma heti suolasäiliön täyttämisen jälkeen (suosittelemme liotus- tai pikapesuohjelmaa).

HUOMAA:

1. Suolasäiliö on täytettävä, suolan merkkivalo syttyy käyttöpaneelilla. Vaikka suolasäiliö olisi täysi, saattaa sen merkkivalo vielä palaa, kunnes suola on täysin liuennut.

Jos käyttöpaneelilla ei ole suolan merkkivaloa (mallikohtainen), voit päätellä suolan täyttötarpeen koneen suorittamien ohjelmien määrästä(katso seuraavaakaaviota).

1. Jos suolaa on roiskunut yli, voit poistaa sen huuhteluohjelmalla.

C. Huuhtelukirkastesäiliöntäyttäminen

Huuhtelukirkaste

Huuhtelukirkastetta lisätään automaattisesti viimeisen huuhtelun aikana. Se parantaa huuhtelua ja saa astiat kuivumaan ilman läiskiä ja viiruja.

Huomio!

Käytä ainoastaan astianpesukoneelle tarkoitettua huuhtelukirkastetta. Älä koskaan laita huuhtelukirkastesäiliöön mitään muuta ainetta (esimerkiksi astianpesukoneen puhdistusainetta, nestemäistä pesuainetta). Se voi vahingoittaa konetta.

Milloin huuhtelukirkastesäiliö täytetään

Jos käyttöpaneellil ei ole huuhtelukirkasteen merkkivaloa, voit päätellä huuhtelukirkasteen määrän korkin lähellä olevan optisen osoittimen D väristä. Kun huuhtelukirkastesäiliö on täynnä, koko osoitin on tumma. Huuhtelukirkasteen vähentyessä tumma alue pienenee. Huuhtelukirkastetta pitää olla aina vähintään 1/4 säiliön tilavuudesta.

Huuhtelukirkasteenvähentyessätummanalucenkoko osoittimessa muuttuu seuraavasti:

• Täynnä
3 / 4 - täynnä
1 / 2 - täynnä
1 / 4 - täytäläiskienvälttämiseksi
Tyhjä

D (Huuhtelukirkastesäiliö)

1 SäiliöavataankääntämälläkorkkinuolenAukikohdalle(vasemmalle).
2 Kaadahuhtelukirkastesäiliöön. Varotäyttämästäliikaa.
3 Laita korkki paikalleen nuolen Auki kohdalle ja käännä se nuolen Kiinni kohdalle (oikealle).

Huomio! Puhdista täytön aikana yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liian

vaahdonmuodostumisenpesunaikana.

Huuhtelukirkasteen säätäminen

Säätönuppi(huuhtelu) MAX 6 5 4 2 3 1 H Lisää m jos asti

Huuhtelukirkastesäiliössä on kuusi tai neljä asetusta. Aseta säiliö aluksi aina asentoon2. Josläiskätjahuonokuivuminenaiheuttavatongelmia, lisää huuhtelukirkasteen määrää avaamalla kansi ja kääntämällä valitsin asentoon 3. Jos astiat eivät vieläkään ole kunnolla kuivia, tai jos niissä on läiskiä, siirrä valitsin suuremman numeron kohdalle, kunnes astiat ovat kirkkaat. Suosittelemmeasentoa4.(Tehdasasetuson4.)

HUOMAA:

Lisää määrää, jos astioissa on pesun jälkeen pisaroita tai kalkkiläiskiä. Vähennä sitä, jos astioissa on tahmeita vaaleita viiruja tai jos laseissa tai veitsien terissä on sinertävä pinta.

D.Pesuaineet

Pesuaineiden kemiallisia ainesosia tarvitaan poistamaan lika, hajottamaan se ja kuljettamaan se pois astianpesukoneesta. Useimmat kaupoista löytyvät pesuaineet sopivat tähän tarkoitukseen.

Pesuaineet

Pesuaineita on olemassa kolmea eri tyyppiä

1. Fosfaattia ja klooria sisältävät
2. Fosfaattia sisältävät ilman klooria
3. Ilmanfosfaattiajailmanklooria

Tavallisesti uudet pesujauheet ovat fosfaatittomia. Fosfaatin vedenpehmennystoimintoa ei ole.

Tässätapauksessaonsuositeltavaalaittaasuolasäiliöönsuolaa, vaikkavedenkovuusolisivain6dH.

Jos käytät fosfaatittomia pesuaineita ja vesi on kovaa, astioihin ja laseihin jää usein vaaleita läiskiä.

Lisää pesuainetta paremman tuloksen saavuttamiseksi. Kloorittomien pesuai neiden valkaisuteho on alhainen. Vaikeat ja värilliset tahrat eivät välttämättä lähde kunnolla. Valitse korkeamman lämpötilan pesuohjelma.

Pesuainetiiviste

Kemiallisen koostumuksen perusteella pesuaineet voidaan jakaa kahteen ryhmään:

■ perinteiset, alkaliset pesuaineet, joissa onemäksisiäkomponentteja
■ vähänalkalisetpesuainetiivistect, joissaonluonnollisiaentsyymejä

Tavallisten pesuohjelmien käyttäminenyhdessäpesuainetiivisteiden kanssavähentääsaastumista ja on hyväksi astioille. Nämä pesuohjelmat sopivat erityisen hyvin yhteen pesuainetiivisteiden entsyymien likaa hajottavien ominaisuuksien kanssa. Siksi tavallisilla pesuohjelmilla yhdessä pesuainetiivisteiden kanssasaadaanaikaan samattuloksetkuintehokkaillaohjelmilla.

Pesuainetabletit

Eimerkkisetpesuainetabletitliukenevaterinopeuksilla. Siksijotkinpesuainetabletiteivätlyhyissäohjelmissa ehdi liueta ja käyttää koko puhdistustehoaan. Käytä siis pesuainetablettien kanssa pitkiä ohjelmia, jotta voit olla varma, ettäpesuainejäänteetpoistuvatkokonaan.

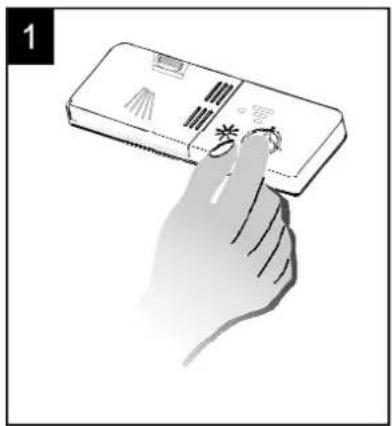

Pesuainelokero

Pesuainelokero on täytettävä aina ennen pesuohjelman aloittamista. Noudata pesuohjelmataulukon ohjeita. Tämä astianpesukone käyttää vähemmän pesuainetta ja huuhtelukirkastetta kuin perinteinen astianpesukone. Tavallisesti normaalitäyttöävartenriittääruokalusikallinen pesuainetta. Likaisemmatastiatvaativatenemmänpesuainetta. Laita pesuaine aina juuri ennen astianpesukoneen käynnistämistä, sillä muuten se voi kostua, jolloin se ei enää liukene kunnolla.

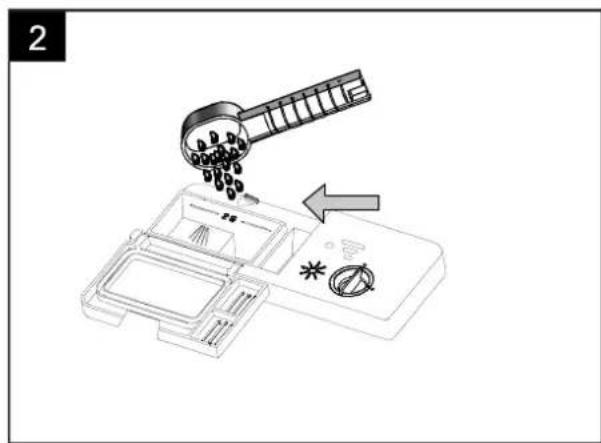

Pesuaineenmäärä

1 Avaapainamalla Lukkoa

2

HUOMAA:

■ Jos kansi on kiinni, paina vapautuspainiketta. Kansi avautuu.
■ Lisää pesuaine ain a juuri ennen pesuohjelman käynnistämistä.
Käytä ainoastaan astianpesukoneelle tarkoitettua pesuainetta.

VAROITUS!

Astianpesukoneenpesuaineonsyövyttävää!Pidäsepoissalastenulottuvilta.

Pesuaineenoikeakäyttö

Käytä vain erityisesti astianpesukoneelle tarkoitettua pesuainetta. Säilytä pesuaine viileässä ja kuivassa.

Älälaitapesujauhettalokeroon, ennenkuinolet valmispesemäänastiat.

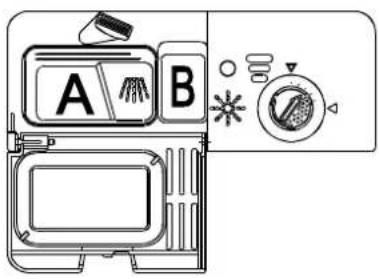

Pesuaineenannostelu

Annostele pesuaine pes uainelokeroon. Merkintäosoittaa annostelutason, katsooikeallaolevaakuvaa:

A Varsinaisenpesunpesuaine, MINtarkoittaanoin 20gpesuainetta.
B Esipesunpesuaine, noin5 gpesuainetta.

Noudatapakkauksessaoleviavalmistajan annostelu-jasäilytysohjeita. Suljekansija paina, kunnes se lukittuu.

A B

Jos astiat ovat hyvin likaisia, laita esipesun lokeroon vielä vähän pesuainetta. Tämä pesuaine tulee käyttöön esipesuvaiheenaikana.

HUOMAA:

■ Tietoja pesuaineen annostelusta eri pesuohjelmia varten löytyy viimeiseltä sivulta.
■ Huomaa, että määrät voivat vaihdella likaisuusasteesta ja veden kovuudesta riippuen.
■ Noudata pesuainepakkauksessa olevia valmistajan ohjeita.

3in1-PESUAINEENKÄYTTÖ

Jos astianpesukoneessa on 3 in 1 -toiminto, suolaa ja huuhtelukirkastetta ei tarvita, tarvitaan vain 3 in 1 -tabletti. Tässäästianpesukoneessaonlisävarusteena3in 1-tablettienlokero. HUOMAA: Vain3in 1-toiminnossa (kun valitset ohjelman: Tchopesu/Normaali/Säästö) käytetään 3 in 1 -tablettia. Jos käytät 3 in 1 -tablettia muissa ohjelmissa, koneen suorituskyky ei ole parhaimmillaan.

1. Ripusta 3 in 1 -tablettien lokero yläkoriin alla olevan kuvan mukaisesti.

1. Käännä ylempää suihkuvartta ja vaihda tarvittaessa lokeron paikkaa varmistaen, että 3 in 1 - tablettien lokero ei kosketa suihkuvartta. Katso alla oleva kuva.

1. Aseta 3 in 1 -tabletti lokeroon ja käynnistä 3 in 1 -ohjelma.

HUOMAA:

Kun käytät 3 in 1 -yhdistelmä-/kompakteja pesuaineita, varmista, että niiden koko sopii lokeroon. Yhdistelmätabletit tulee voida laittaa lokeroon helposti, sillä muuten lokero voi mennä rikki.

5.Korien täyttäminen

Noudata näitä täyttöohjeita astianpesukoneen parhaan toiminnan takaamiseksi. Astiaorien ja korienominaisuudetjaulkonäkövoivatvaihdella.ruokailuväline

Ennen korien täyttämistä ja täytön jälkeen

Poistaruoantähtcet. Astioitacitarvitschuuhtoajuoksevassavedessä.

Sijoitaastiatkoneeseenseuraavallatavalla:

1. Astiat, kuten kupit, lasit, kattilat/pannut jne. laitetaan ylösalaisin.
2. Kaarevat esineet tai esineet, joissa on koloja, laitetaan kallelleen, jotta vesi pääsee valumaan pois.
3. Astioidentuleeollaasetettukunnollapaikoilleensjietantäivätvoikaatua.
4. Astiat eivät saa estää suihkuvarsien pyörimistä pesun aikana.
   Älä pese koneessa hyvin pieniä esineitä, silläne voivat pudota korista.

Yläkorintäyttäminen

Yläkorion aackipiä jukevyempiäästiota, kutenlaseja, kahvi-jateekuppejajaasetteja, lautasia, pieniä kulhoja ja matalia kattiloita varten (elleivät ne ole kovin likaisia). Sijoita lautaset jakeittoastiatniin, ettävesisuihkueivoiliikuttaaniitä.

Kulho (keskikokoinen) Kulho(iso) Kupit Lasit Jälkiruokalautanen Etupuoli Kauha Asetit

Yläkorinsäätäminen

Yläkorin korkeutta voidaan säätää, jos ylä- tai alakorissa tarvitaan lisätilaa suurikokoisia astioita varten.

Yläkorinkorkeuttasäädetäänasettamallapyöräterikannatintasolle.

Pitkät esineet, tarjoiluvälineet, salaattihaarukat ja veitset on paras laittaa telineenpälle, jotta ne eivät estä suihkuvarsien pyörintää. Telincenvoi taittaataaksepäintaipoistaa,kunsitäčitarvita.

Teline Ylemmätpyörät Alemmatpyörät

Alakoriin onsuositeltavaasijoittaa isot, vaikeasti pestävät astiat: kattilat, pannut, kannet,

tarjoiluvadit ja kulhot, kuten kuvassa. Tarjoiluvadit ja kannet on suositeltavaa sijoittaa korien laidoille, jotta ne eivät estä ylemmän suihkuvarren pyörimistä.

Kattilat, kulhot jne. Tulee aina sijoittaa ylösalaisin.

Syvät kattilat laitetaan kalleilleen, jotta vesi pääsee valumaan pois.

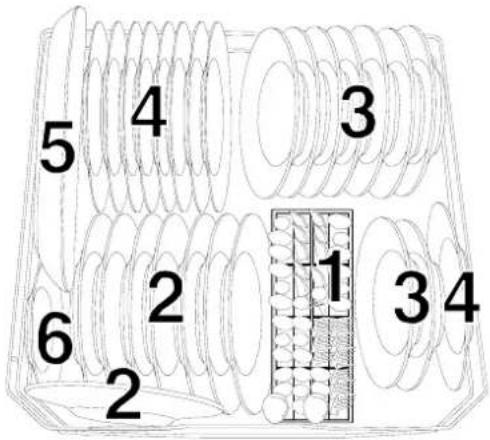

Alakorissa on taitettava teline, jonka ansiosta alakoriin voidaan laittaa isompia tai useampia kattiloita ja pannuja.

5 4 3 6 2 1 3 4 2

1. Ruokailuvälinekori
2. Jälkiruokalautaset
3. Syvätlautaset
4. Matalatlautaset
5. Soikeavati
   6.Asetti

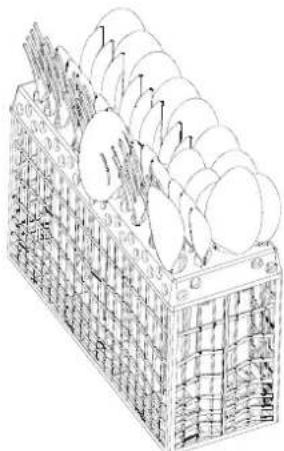

Ruokailuvälineet kannattaakiaidailuväline oriin kahvat alaspäin. Jos korissa on sivutelineet, lusikat laitetaan yksitellen oikeisiin reikiin. hyvin pitkät ruokailuvälineet sijoitetaan vaakasuotasoon yläkorinetureunalle.

1. Teelusikat
2. Jälkiruokalusikat
3. Ruokalusikat
4. Haarukat
5. Veitset
6. Tarjoiluhaarukat
7. Tarjoilulusikat

VAROITUS!

Älä anna minkään esineen mennä pohjan läpi.

Seuraavienruokailuvälineiden/astioiden soveltuvuuskonepesuun

Eivätsovi

Ruokailuvälineet, joissaonpuisettailuusta, posliinistataihelmiäisestävalmistetutkahvat

Muoviesineet, jotkaeivätkestäkuumuutta

Vanhatveitset, joissaonliimattuja, kuumuutta

kestämättömiäosia

Liimatutruokailuvälincettaiastiat

Tina-jakupariastiat

Lyijykristallilasi

Syntcettisistäkuiduistatehdytastiat

Rajoitetustisopivat

Tietyn tyyppiset lasit saattavat monen pesun jälkeen tulla himmeiksi.

Hopea-jaalumiiniosathaalistuvatpesussa.

Lasitetutkoristeetvoivathaalistua, josniitä pestäänusein.

HUOMAA:

Alä laita astianpesukoneen astioita, joissa on tupakantuhkaa, steariinia, lakkaa tai maalia. Tarkistauusiaastioitaostaessasi, ovatkonekonepestäviä.

HUOMAA:

Älätäytäästianpesukonetta liian täyteen. Tilaa on 8 standardikattaukselle. Äläkäytäkonepesuun sopimattomia astioita. Tämä on tärkeää parhaan lopputuloksen ja järkevän energiankulutuksen kannalta.

Kunlaitatkoneeseenlautasiajaruokailuvälineitä, huomioiseuraavatasiat

Lautaset ja ruokailuvälineet eivät saa estää suihkuvarsien pyörintää.

Laita kaikki kupit, lasit ja kulhot yms. konceeseen alassuin, jotta niihin ei keräänny vettä.

Lautasia ja ruokailuvälineitä ei saa laittaa sisäkkäin tai päällekkäin.

Lasien vahingoittumisen välttämiseksi on tarkistettava, että ne eivät kosketa toisiaan.

Sijoita isot, vaikeasti pestävät astiat alakoriin.

Yläkori on tarkoitettuarempia ja kevyempiä astioita, kuten laseja kahvi- ja teekuppeja varten.

▲ Huomio!

Pystyasennossa olevat pitkäteräiset veitset voivat olla vaarallisia! Laita pitkät ja/tai teräväkärkiset välinect, kutenlihaveitset, vaakatasoonyläkoriin.

6.Pesuohjelman käynnistäminen

PESUOHJELMATAULUKKO

HUOMAA:

■ (★) (X) Merkitys: huuhtelukirkastesäiliö on täytettävä
*En50242: Tämä ohjelma on testiohjelma, huuhtelukirkasteen säätö on suositeltavaa asettaa kohtaan 6.

Ohjelma	Tiedot	Ohjelman kuvaus	Esipesu/varsinainenpesu	Kesto(min)	Energia Vesi(Kwh) (l)		Huuhtelu
Tehopesu	Likaisimmat astiat, kuten kattilat,pannut,vuoatja lautaset,joissaonjo kuivunuttaruokaa.	Esipesu (50°C) Esipesu Pesu (60°C) Huuhtelu Huuhtelu Huuhtelu (70°C) Kuivaus	5/22g	173	1.4	18.4
Normaalipesu ★EN50242	Normaalilikaisetastiat, kuten lautaset,lasit ja vähänlikaisetpannut. Päivittäinennormaali pesuohjelma.	Esipesu Pesu (50°C) Huuhtelu (65°C) Kuivaus	5/22g	171	0.81	13.0
Huuhtelu	Astiat,jotka täytyy vain huuhdella ja kuivata.	Pesu (45°C) Huuhtelu (70°C) Kuivaus		98	0.8	8.0
Säästö	Vähänlikaisetastiat, kuten lautaset,lasit, kulhotjavähänlikaiset pannut.	Esipesu Pesu(45°C) Huuhtelu(60°C) Kuivaus	22g	111	0.7	11.0
Pikapesu	Lyhyempipesuvähän likaisille astioille,joita eitarvitsekuivata.	Pesu (40°C) Huuhtelu (45°C)	15g15g	28	0.35	7.0
Lasi	Vähänlikaisetastiat,kuten lasit,kristallijahieno posliini.	Esipesu Pesu (40°C) Huuhtelu (70°C) Kuivaus	15g	118	0.8	11.0
Liotus	Sellaistenastioiden huuhtelu,jotka pestään myöhemminsamanapäivänä.	Esipesu		11	0.01	6.0
Tehopesu 3in1	Likaisimmat astiat, kuten kattilat,pannut,vuoat ja lautaset,joissa on jo kuivunutta ruokaa.	Esipesu(60°C) Pesu(70°C) Huuhtelu Huuhtelu(70°C) Kuivaus	3in1	161	1.5	15.1
rmaalipesu 3in1	Normaalilikaiset astiat, kuten lautaset,lasit ja vähän likaiset pannut. Päivittäinen standardiohjelma.	Esipesu Pesu(50°C) Huuhtelu(70°C) Kuivaus	3in1	148	1.0	12.7
Säästö 3in1	Vähän likaiset astiat, kuten lautaset,lasit,kulhot ja vähän likaiset pannut.	Esipesu Pesu (45°C) Huuhtelu (70°C) Kuivaus	3in1	128	0.8	12.7

Koneenkytkeminentoimintaan

Pesuohjelmankäynnistäminen
1Vedäylä-jaalakoriulos, sijoitaastiatkoreihinjatyönnäkorittakaisin.
Täyttäminenonsuositeltavaaaloittaaalakorista (katso kohta Astianpesukoneen täyttäminen).
2Annostelepesuaine(katsokohtaSuola, pesuainejahuuhtelukirkaste).
3 Laita pistoke pistorasiaan. Virta laji on 220-240 VAC /50 HZ, pistorasia 12 A 250 VAC. Varmista, että vettäuleetäydelläpaineella.
4 Keinksi kjetosyktynj. Npaliin se kriutapairsilpetu ohjelmapainamalla ohjelmapainiketta. Kolmensekunninkuluttuakonekäynnistyy.

Ohjelmanmuuttaminen

Edellytykset:

1. Käynnissä olevaa ohjelmaa voi muuttaa, jos se on ollut käynnissä vain vähän aikaa. Muussa tapauksessa pesuaine on mahdollisesti jo annosteltu taija kone voi olla jo tyhjentänyt pesuveden. Tässä tapauksessa pesuaimelokero on täytettävä uudelleen(katsokohtaPesuaineenannostelu).
2. Voit peruuttaa käynnissä olevan ohjelman ja valita toisen ohjelman painamalla käynnistys-/nollauspainiketta yli 3 sekuntia (katso kohta Pesuohjelman käynnistäminen).
3. Kun valitset ohjelman Tehopesu/Normaali/Säästö, voit valita toiminnon 3 in 1.

HUOMAA: Jos avaat luukun pesun aikana, koneen toiminta pysähtyy. Kun suljet luukun,

kone jatkaa toimintaansa 10 sekunnin kuluttua.

Unohditko laittaa astian?

Unohdetun astian voi lisätä milloin tahansa ennen pesuainelokeron avautumista.

Keskeytä pesu raottamalla luukkua.

[3] Lisääastiat.

2 Kun suihkuvarret pysähtyvät, voit avata luukun.

4! Kun suljet luukun, astianpesukone jatkaa toimintaansa 10 sekunninkuluttua.

VAROITUS!

Kunpesuohjelmaonpäättynyt, astianpesukoncestakuuluu8sekunninajanäänimerkki,

Katkaise virta painamalla virtapainiketta, suljevesihanajaavaaluukku.

Odota muutama minuutti ennen koneen tyhjentämistä, jotta et joudu käsittelemään astioita ja ruokailuvälineitä kuumina, jolloinnerikkoutuvathelpommin. Näinnemyös kuivuvat paremmin.

VAROITUS!

Luukun a vaaminen pesun aikana on vaarallista, sillä kuuma vesi voi aiheuttaa palovammoja.

Astianpesukoneen kytkeminen pois toiminnasta

Digitaalinäytössä näkyy 0 (ohjelman jäljellä oleva aika). Vasta nyt ohjelma on päättynyt.

1. Sammuta virta koneesta virtapainikkeella.

2. Suljevesihana.

Avaa luukku varovasti. Luukkua avattaessa koneesta saattaa tulla kuumaa höyryä!

Kuumat astiat särkyvät helposti. Anna astioiden sen vuoksi jäähtyä noin 15 minuuttia ennen kuin otat ne koneesta.

Avaa astianpesukoneen luukku, jätä se raolleen ja odota muutama minuutti ennen astioiden ottamista koneesta.

Näin ne jäähtyvät ja kuivuvat paremmin.

Astianpesukoneentyhjentäminen

Onnormaalia, ettäkoneonsisältämärkä.

Tyhjennä ensin alakori ja sitten yläkori. Näin voit estää astioiden kastumisen yläkorissa olevista astioista tippuvasta vedestä.

VAROITUS!

Luukun avaaminen pesuohjelman aikana on vaarallista, sillä kuuma vesi voi aiheuttaa palovammoja.

7. Huolto ja puhdistus

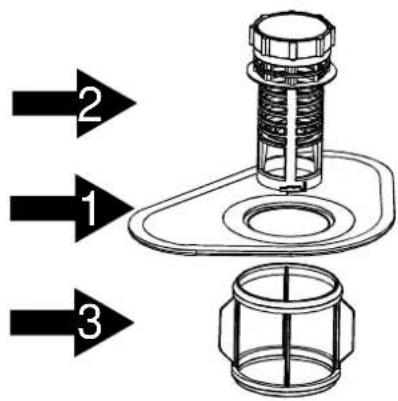

Suodatusjärjestelmä

Sihti estää isompien ruoanmurusten tai muiden esinciden pääsyn pumppuun. Likajäämät voivat tukkia sihdit.

2 1 3

Suodatusjärjestelmäknirkuhsihti, tasosihti (pääsihti) jamikrosihti (hienosihti).

Pääsihti 1

Alemmansuihkuvarren kajtyinaenäsmihsihdin keräämätruoka-jalikahiukkasetjavienetyhjennysaukkoon.

Karkeasihti 2

Isommat esineet, kuten luun- tai lasinsirut, jotka voivat tukkia tyhjennysaukon, tarttuvatkarkcasihtiin. Sihtiintarttuncetesineet poistetaan puristamalla kevyesti sihdin päällä ole via ulkonemia ja nostamallaseylös.

Hienosihti 3

Tämäsihtipidättäälian jaruoan jäänteet pohjanalucellaja estää niiden palaamisen astioihin pesun aikana.

Sihtiyksikkö

Tarkista jokaisen astianpesukoneen käyttökerran jälkeen, etteivät sihdit ole tukossa. Ruuvaamalla auki karkeasihdin voit irrottaa sihtiyksikön. Poista ruoan jäänteet ja puhdista sihdit juoksevassa vedessä.

▲ VAROITUS!

■ Astianpesukonetta ei saa koskaan käyttää ilman sihtiyksikköä.

■ Sihtien vääärä ascennus voi heikentää koneen tehoa ja vahingoittaa astioita ja ruokailuvälineitä.

Auki

1

Vaihe 1: käännä karkeasihtiä ja nosta se ylös

2

Vaihe 2: nosta pääsihti ylös

Vaihe 3: nosta hienosihti ylös

HUOMAA: Irrota sihtiyksikkö tekemällä toimenpiteet 1-3. Asenna sihtiyksikkö takaisin paikalleen tekemällä toimenpiteet järjestyksessä 3, 2 ja 1.

Huomautuksia:

Tarkista jokaisen astianpesukoneen käyttökerran jälkeen, etteivät sihdit ole tukossa.

Voit irrottaa suodatusyksikön ruuvaamalla auki karkeasihdin.

Poistaruoanjääntectjapuhdistasihditjuoksevassavedessä.

HUOMAA: Koko sihtiyksikkö tulisi puhdistaa kerran viikossa.

Sihtienpuhdistaminen

Puhdistakarkeasihtijahienosihtiharjalla.

Kokoa osat sitten viimeisen sivun kuvien mukaisesti ja laita koko yksikkö takaisin astianpesukoneeseen painamalla se paikalleen.

VAROITUS!

Älä koskaan käytä astianpesukonetta, jos sihdit eivät ole paikallaan. Älä käsittelesihtejäkovakouraisesti puhdistamisen aikana. Muuten sihdit voivat vääntyäja koneen toimintateho heikentyä.

Astianpesukoneen kunnossapito

Puhdista käyttöpaneeli kevyesti kostutetulla liinalla. Kuivaa se huolellisesti puhdistamisen jälkeen. Puhdista ulkopinnat korkealaatuisella vahalla.

Älä koskaan käytä teräviä esineitä, hankaussieniä tai vahvoja puhdistusaineita minkään astianpesukoneen osan puhdistamiseen.

Luukunpuhdistaminen

Puhdista luukun reunat pehmeällä, kostealla liinalla. Älä käytä minkäänlaista puhdistussuihketta, jotta luukun lukkoon ja sähkökomponentteihin ei pääse vettä.

VAROITUS!

• Älä koskaan käytä luukun puhdistamiseen puhdistussuihketta, sillä se voi vahingoittaa luukun lukkoa ja sähkökomponentteja.
• Älä käytä hankaavia puhdistusaineita tai paperipyyhkeitä, sillä ne voivat naarmuttaa pintaa tai jättää siihen läiskiä.

Suojausjäätymistä vastaan

Jos jätät astianpesukoneen talveksi lämmittämättömään tilaan, pyydä huoltoteknikkoa tekemään seuraavat toimenpiteet:

1. Kytkeastianpesukoneirtisähköverkosta.
2. Sulje vesihana ja irrota vedenottoletku vesiventtiilistä.
3. Tyhjennä vedenottoletku ja vesiventtiili vedestä. (Kerää vesi astiaan.)
4. Liitävedenottoletkutakaisinvesiventtiiliin.
5. Poistasihtipohjaltajakuivaavesisienellä.

HUOMAA: Josastianpesukoneonjäätynyteikätoimi,otayhteyshuoltoon.

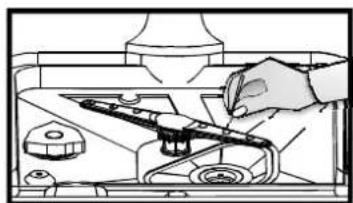

Suihkuvarsien puhdistaminen

Suihkuvarret onpuhdistettava säännöllisesti. Kovan vedensisältämätkemiallisetaineettukkivatsuihkuvarsien suuttimetjalaakerit.

Suosittelemmetukkeutunciden suihkuvarrensuuttimien puhdistamistaneulallahyvänpesutehontakaamiseksi.

■ Jokaisenpesunjälkeen

Sulje vesihana ja jätä luukku hieman raolleen jokaisen pesun jälkeen, jotta koneen sisäänei muodostu kosteutta ja hajua.

■ Irrotapistokepistorasiasta

Irrota aina pistoke pistorasiasta ennen puhdistus-tai huoltotöidensuorittamista.

■ Ei liuottimia tai hankaavia puhdistusaineita

Älä käytä liuottimia tai hankaavia puhdistusaincita astianpesukoneen ulkopintojen ja kumiosien puhdistamiseen. Käytävain lämmintäsaippuavettäjaliinaa. Tahrojenjaläiskienpoistamiseksisisäpinnoiltavoitkäyttää veteen ja tilkkaan etikkaa kostutettua liinaa tai erityisesti astianpesukoneelletarkoitettuapesuainetta.

■ Joskonettaeikäytetäpitkään aikaan

Suositeltavaaonsuorittaa pesuohjelmakonetyhjänä jairrottaa sitten pistoke pistorasiasta, sulkea vesihana ja jättää luukku hiemanraolleen.

Tämä auttaatiivisteitäkestämäänpidempäänjaestähajujen muodostumisenkoneensisään.

■ Koneensiirtäminen

Joskonettatäytyysiirtää, yritäpitääsepystyasennossa. Tarvittaessa. koneenvoikallistaatakaosansavaraan

■ Tiivisteet

Tiivisteisiin tarttuneet ruoanjätteet voivat aiheuttaa pahaa hajua..Säännöllinen puhdistam inen kostealla lii nalla auttaa estämäänhajunmuodostumista.

8.Asennusohjeet

Huomio:

Putket ja sähkölaitteet saa asentaa vain ammattitaitoinen asentaja.

Varoitus

Sähköiskuvaara! Katkaise virta ennen astianpesukoneenasentamista. Muussatapauksessaonolemassasähköiskun taihengenvaara.

- Asennuksenvalmistelu

Astianpesukone on hyvä asentaa olemassa olevan vedenottohanan, tyhjennysputken ja pistorasian läheisyyteen.

Pesualtaan vierellä olevan kohdan valitseminen helpottaa koneen tyhjennysletkujen asentamista.

Huomaa: Tarkista asennustarvikkeet (kalustelevyn koukku, ruuvit)

Lueasennusohjeethuolellisesti.

Valmistelut on tehtävä ennen koneen siirtämistä asennuskohtaan.

1. Pesualtaan vierellä olevan kohdan valitseminen helpottaa koneen vedenotto- ja tyhjennysletkujen asentamista (katsokuvaa1).
2. Jos astianpesukone asennetaan kalusteiden kulmaan, tarvitaan tilaa (katso kuvaa 2) luukun av aamiseen.

【 】 KalusteenmitatAlle5 mmastianpesukoneen ylätasonjakalusteen välillä, ulompiluukku kalusteentasolla.

kuva1 90° 820mm 580mm Sähkö-tyhjennys javedenotto/ritännät 80° 100° Tilakalusteenpobjan jalattian vällilla 450 mm

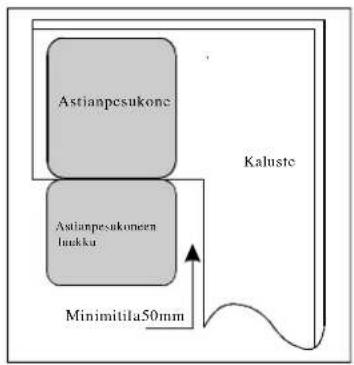

【】kuva2 Minimitila luukun ollessa auki

- Tyhjennysletkujenliitäntä

Aseta tyhjennysletku viemäriputkeen, jonka läpimitta on vähintään 4 cm, tai laita se pesualtaaseen varmistaen, ettei se ole mutkalla tai puristuksissa. Käytä koneen mukana toimitettua muovitukea (kuva 3). Letkun vapaan pään korkeuden tulee olla 400 - 1000 mm eikä se saa olla veden alla paluuvirtauksen välttämiseksi. HUOMIO: Erityisen muovisen letkun tuen täytyy olla kunnolla kiinnitetty seinään, jotta tyhjennysletku ei pääse liikkumaan javesiroiskumaantyhjennysaukosta.

【 】 kuva3 Tyhjennysletkunliitäntä KIINNITÄTYHJENNYSLETKUTAVALLAA,BTAIC Laita tyhjennysletkun kouku lähelle tasoa. Tyhjennysletkunkouku Etuosa Taso A B C φ 40mm MAX 1000mm MIN 400mm

Astianpesukoneenasennusvaiheet

1. Liitävedenottoletkukylmävesijohtoon.
2. Liitä tyhjennysletku. Katso kaavio (kuva 3)
3. Liitävirtajohto.
4. Kiinnitä kosteudenestonauha kalusteen työtason alle. Varmista, että nauha on työtason reunan kohdalla.
5. Sijoitakonepaikalleen.
6. Tasapainota kone. Astianpesukoneen takajalkoja voi säätää kääntämällä ruuveja kalusteen vasemmalla ja oikealla puolella (kuva 5A). Etujalkoja voi säätää avaimella. Käännä jalkoja, kunnes astianpesukone on tasapainossa(kuva5B).
7. Astianpesukone täytyy kiinnittää paikalleen.
   Tavallinen työtaso - kiinnitä työtasoon kahdella puuruuvilla. Varmista, että taso ei paina astianpesukonetta (kuva6).

Kosteussuojanaufa Ravi Xarliovaildo 54 58 ① ②

【】kuva4

Astianpesukoneentuleeollatasapainossakorientoiminnanjapesutehontakaamiseksi.

1. Laita vesivaaka luukun päälle ja altaan korin kannattimen päälle kuten kuvassa, ja tarkista, että koncon vaakatasossa.
2. Tasapainotaastianpesukonesäätämälläneljääsäädettävääjalkaayksi kerrallaan.
3. Varo,etteiastianpesukonekaadu,kunsäädätjalkoja.

【 】

Kuvajalkojensäätämisestä

HUOMAA: Jalkojenenimmäissäätökorkeus on60mm

kuva5 puolin vaakasuoruustakanajaedessä

Sähköliitäntä

⚠️ VAROITUS

Omanturvallisuutesivuoksi:

■ ÄLÄ KÄYTÄ TÄSSÄ KONEESSAJATKOJOHTOJA TAI SOVITEOSIA.
ÄLÄMISSÄÄNTAPAUKSESSALEIKKAATAIIRROTAVIRTAJOHDON MAADOITUSJOHDINTA.

Sähkövaatimukset

Katso jännite arvokilvestä ja liitä astianpesukone oikeaan sähkönsyöttöön. Käytä vaadittua 10 ampeerin sulaketta, viivesulakettatai virrankatkaisintaja valmistaerillinenpiiri vain tätäkonettavarten.

Sähköliitäntä

⚠️ Varmista ennen käyttöä että, maadoitus on asianmukainen

Varmista, että jännite ja taajuus vastaavat arvokilvessä annettuja tietoja. Kytke pistoke vain asianmukaisesti maadoitettuun pistorasiaan. Jos pistorasia ei sovi pistokkeelle, vaihda pistorasia. Älä käytä adapteria tms., koska ne saattavat aiheuttaa ylikuumentumista ja tulipalon vaaran.

MAADOITUSOHJEET

Tämä kone on liitettävä maadoitukseen. Toimintahäiriöntairikkoutumisensattuessa maadoitusvähentääsähköiskuvaaraaantaen virrallepurkautumistien, jossaonvähemmän vastusta. Koneessa on virtajohto, johon kuuluu maadoitusjohdin ja -pistoke. Pistoke on laitettavasopivaanpistorasiaan, jokaon asennettu ja maadoitettu paikallisten lakien ja määräysten mukaisesti.

▲VAROITUS!

Suojajohtimen väärä liittäminen voiaiheuttaa sähköiskuvaaran. Jos et ole varma, että laitteen maadoitusontehtyoikein, anna ammattitaitoisen sähköasentajan tai huoltoteknikon tarkistaa asia. Älä muuta koneen mukana toimitettua pistoketta, josseeisovipistorasiaan. Anna ammattitaitoisen sähköasentajanasentaasopivapistorasia.

▲VAROITUS!

Sulje vesihana käytön jälkeen, jotta vedenottoletkuun ei jää liikaa vettä. (Mallit, joissa ei ole vedenottoletkun turvalaitetta.)

Kylmävesiliitäntä

Liitä kylmävesiletku 3/4tuumankierreliittimeen ja varmista, että se on kunnolla kiristetty. Jos vesiletkut ovat uusia, tai jos niitä ei ole käytetty pitkään aikaan, anna veden juosta jonkin aikaa varmistaaksesi, että se on kirkasta. Näin vältät vaaran, että vedenotto tukkeutuujakonevahingoittuu.

Lämminvesiliitäntä

Vedenotto voidaan myös liittää asunnon lämminvesijohtoon (keskusjärjestelmä, lämmitysjärjestelmä), mutta veden lämpötila ei saa olla yli 60 °C. Tällöin pesuohjelman kesto lyhenee noin 15 minuuttia ja pesuteho heikkenee hieman. Liitäntä lämminvesijohtoon tehdään menetellen samalla tavoin kuin kylmävesiliitännässä.

Koneensijoittaminen

Sijoita kone haluamaasi paikkaan. Takaosan tulisi olla seinää vasten, ja sivuilla voi olla kalusteita tai seinä. Astianpesukoneessa on vedenotto- ja tyhjennysletkut, jotka voidaan asennuksen helpottamiseksi kääntää oikealletai vasemmalle.

Liianvedentyhjentäminenletkuista

Jos pesuallas on yli 1000 mm korkeudella lattiasta, letkuihin jäänyttä vettä ei voi tyhjentää suoraan altaaseen. Liika letkuissa oleva vesi täytyy tyhjentää vatiin tai pesualtaan ulkopuolella ja sen alapuolella olevaan sopivaan astiaan.

Vedentyhjennys

Liitä tyhjennysletku. Vuotojen välttämiseksi tyhjennysletkun tulee olla asennettu oikein. Tarkista, että vedenottoletkueiole mutkallatai puristuksissa.

Jatkoletku

Jos tarvitset jatkoletkua, käytä samanlaatuista tyhjennysletkua. Pituus ei saa olla yli 4 metriä, sillä muuten astianpesukoneen puhdistusteho voi heikentyä.

Lappoliitäntä

Liitännän täytyy olla korkeudella, joka on välillä 50 cm (minimi) ja 100 cm (maksimi), koneen pohjasta. Tyhjennysletku on hyvä kiinnittää letkunkiristimellä.

Astianpesukoneen käynnistäminen

Tarkistaseuraavatasiatennenkoneenkäynnistämistä.

1. Astianpesukone on tasapainossa ja tukevasti paikallaan
2. Vesihana on auki
3. Letkujen liitännöissä ei ole vuotoja
4. Johdot on kiinnitettykunnolla
5. Virtaonkytketty
6. Vedenotto- ja tyhjennysletkut eivät ole mutkalla
7. Kaikkipakkausmateriaalitja suojamateriaalitonotettupoiskoneensisältä

Huomio: Säilytätämäkäyttöohjeasennuksenjälkeen.

Tämän käyttöohjeen sisältö on käyttäjille hyödyllinen.

9. Vianmääritysohjeet

Ennen huoltopalvelun kutsumista

Katso seuraavilla sivuilla olevia taulukoita, ehkä huoltopalvelua ei tarvitse kutsua.

	Ongelma	Mahdolliset syyt	Mitätehdä
	Astianpesukone ei käynnisty	Sulakepalanut tai virrankatkaisin lauennut	Vaihdasulaketaipalautavirrankatkaisin.Kytkeirtikaikki muutastianpesukoneenkanssasamassapiirissäolevatlaitteet.
		Virtaeiolekytketty	Varmista, että astianpesukone on kytkettytoimintaan ja luukku on kunnolla kiinni.Varmista, että pistoke on kunnolla kiinni pistorasiassa.
		Vikakoodi:El Vedenpainconalhainen	Tarkista, että vedenotto letku on liitetty oikein ja että vesihana onauki.
		Astianpesukoneen luukku eiolekunnollakiinni	Varmista, että luukku mence kunnolla kiinni ja lukittuu.
	Vesi ei tyhjenny koneesta	Tyhjennysletku on mutkalla	Tarkistatyhjennysletku.
		Sihtitukossa	Tarkistakarkeasihti.(katsokohtaSihtienpuhdistaminen)
		Pesuallastukossa	Tarkistapesuallasjavarmista,ettäsetyhjentyykunnolla.Jos ongelma on pesualtaan tyhjennys, tarvitset ehkä putkimiestäetkäästianpesukoneenhuoltoteknikkoa.
Yleiset ongelmat	Vaahtoa altaassa	Vääränlainen pesuaine	Käytä ainoastaan astianpesukoneille tarkoitettua pesuainetta liian vaahdon välttämiseksi. Jos näin käy, avaa astianpesukone enluukku jaannavaahdonhaihtua.Lisääaltaaseennoinpuoli litraakylmäävettä.Suljeluukkuja tyhjennä vesi käynnistämällä tyhjennysohjelmäToistatarvittaessa.
		Huuhtelukirkastettaonroiskunutyli	Jos huuhteluainetta roiskuu yli, puhdista se välittömästi.
	Tahroja altaassa	Onkäytettyväriainetta sisältävääpesuainetta	Varmista, että pesuaine on väriaineetonta.
	Valkoinen kalvo koneen sisällä	Kovanvedenmineraalit	Puhdista sisäpinta kostealla sienellä ja astianpesukoneen pesuaineella, käytä kumikäsineitä. Älä koskaan käytä muuta kuinastianpesukoncenpesuainetta.Muutpesuainectvoivat muodostaa liikaa vaahtoa.
	Ruostetta ruokailuvälineissä	Nämäcsinccteivätole ruostumattomia.
		Ohjelmaaeiole käynnistettysuolan täyttämisenjälkeen.Suolaaonpäässyt pesu .ohjelmaan	Käynnistä aina pikapesuohjelma ilman astioita ja ilman turbotoimintoa, (mallikohtainen) kun olet täyttänyt suolasäiliön.
		Vedenpehmentimen kansionlöysällä	Tarkista kansi. Varmista, että se on kunnolla kiinni.
Melu	Koputusta koneessa	Suihkuvarsikoskettaa jotain korissa olevaa astiaa	Keskeytäohjelmajasijoitaudelleenastiat,jotkaestävät suihkuvarren liikkeen.
	Kolinaa koneessa	Astiateivätpysy paikoillaankonceessa	Keskeytäohjelmajasijoitaastiatuudelleen.
	Koputusta vesiletkuissa	Tämä voi johtua asennuksesta tai letkujen läpimitasta.	Tämä ei vaikuta astianpesukoneen toimintaan, mutta voit varmistaaasian kutsumalla punkintietäinisen läpimitasta.
	Ongelma	Mahdolliset syyt	Toimintaohjcct
	Astiat eivät ole puhtaita	Astioita ei ole sijoitettu oikein	KatsokohtaAstianpesukoneenkorientäyttäminen.
		Ohjelmaciolluttarpeeksi tehokas	Valitsetchokkaampiohjelma.Katsopesuohjelmataulukkoa.
		Liianvähänpesuainetta	Käytäenemmänpesuainettataivaihdapesuaine.
		Astiatestävät suihkuvarsienliikkeen	Sijoitaastiatniin,ettäsuihkuvarretpyörivätvapaasti.
Pesutulosei oletyydyttävä		Koneenpohjallaoleva sihtiyksikkö ei ole puhdas tai ci ole oikein paikallaan.Sevoiaiheuttaa suihkuvarren pysähtymisen.	Puhdistasihtiyksikkötaisijoitaseoikcinaikalleen.Puhdistasuihkuvarsiensuuttimet.KatsokohtaaSuihkuvarsienpuhdistaminen.
		Lasit ovat himmeitä	Pehmeä vesi ja liikaa pesuainetta	Käytävähemmänpesuainetta,josvesionpehmeää, javalitselascillelyhytpesuohjelma.
		Astioissa on mustia tai ruskeita jälkiä	Alumiinisetruokailuvälineet ovathanganncetastioita	Poistajäljetmiedollahankausaineella.
		Pesuainetta pesuainelokerossa	Astiatestävät pesuainelokeronavautumisen	Sijoita astiat oikein.
Kuivaustulosei oletyydyttävä		Virheellinentäyttö	Täytäastianpesukoneohjeidenmukaisesti.
		Liianvähän huuhtelukirkastetta	Lisäähuuhtelukirkastetta/täytähuuhtelukirkasteen säiliö.
		Astiat on otettu koneestaliian nopeasti	Älätyhjennäästianpesukonettahetipesuohjelman päättyä.Avaa luukkua vähän, jotta höyry pääisce poistumaan.Aloita astianpesukoneen tyhjentäminen vasta kun astiat ovat jäähtyncet kädenlämpöisiksi.Tyhjennäalakoriensin.Näin voit estää astioiden kastumisen yläkorissa olevista astioista tippuvasta vedestä.
		Onvalittuvääräohjelma	Lyhyissäpesuohjelmissapesulämpötilaonalhaisempi.Seheikentäämyöspesutulosta.Valitse ohjelma, jonka pesuaika on pitempi.
		Ruokailuvälineidenhuono pinnanlaatu	Tällaistenastioidenkuivuminenon vaikeampaa.Tällaiset ruokailuvälineet tai astiat eivät sovi konepesuun.

VIKAKOODIT

Toimintahäiriön sattuessa laite varoittaa tilanteesta näyttämällä vikakoodin:

Koodit	Selitys	Mahdolliset syyt
E1	Pitkävedenottoaika	Hana ei ole auki tai vettä tulee vähän tai paine on liian alhainen.
E3	Pitkälämmitysaika, vaadittua lämpötilaa ei saavuteta	Lämpötila-anturin tai lämmityselementin toimintahäiriö.
E4	Liikatäyttö	Vettäonotettuliikaa.
E6	Lämpötila-anturinvika	Lämpötila-anturin oikosulku tai rikkoutuminen
E7	Lämpötila-anturinvika	Lämpötila-anturin avoin piiri tai rikkoutuminen

VAROITUS!

Josvettätuleeliikaa, suljevedenottoennenhuoltopalvelunkutsumista.

Jospohjallaon livkaliyntiyhjeipientävä uodon vuoksi vettä,vesiennen

kuinastianpesukoneenkäynnisturäelleen.

445 540 820 1145

Korkeus820mm(säätö+60mm)
Leveys445mm
Syvyys540mm
Jännitekatsoarvokilpeä
Vedenpaine0,04-1,0MPa
Lämminvesiliitäntämax60°C
Virtakatsoarvokilpeä
Täyttötilavuus9kattausta
