KÄYTTÖOHJE RJKL3850X ROSENLEW

Turvallisuusohjeet ____ 2
Käyttöpaneeli 4
Ensimmäinen käyttökerta 4
Päivittäinen käyttö ____ 4
Hyödyllisiä neuvoja ja vinkkejä ____ 5

Hoito ja puhdistus ____ 5
Käyttöhäiriöt 6
Tekniset tiedot 9
Asennus 9
Ympäristönsuojelu ____ 11

Oikeus muutoksiin pidätetään.

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taita-mattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.
• Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Varoitus!

Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen normaalissa kotitalouskäytössä ja vastaavissa käytössä, joita ovat muun muassa:
  – henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä
  – hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt
• majoitus ja aamiainen -ympäristöt
• ateriapalvelut ja vastaavat vähittäismyynnistä poikkeavat käytöt.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, ellei valmistaja ole hyväksynyt niitä kyseiseen käyttötarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen maakaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jäähdytysputkiston komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– Vältä avotulta ja muita syttymislähteitä.

– Tuuleta huolellisesti huone, johon laite on sijoitet-tu.

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus (jos varusteena) puuttuu.

7. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa auringonvalossa.
10. Tässä laitteessa olevat polttimot (jos varusteena) ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Tarkista säännöllisesti jääkaapin sulatusveden pois- toaukko. Puhdista poistoaukko tarvittaessa. Jos pois- toaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kul-jetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittö-mästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

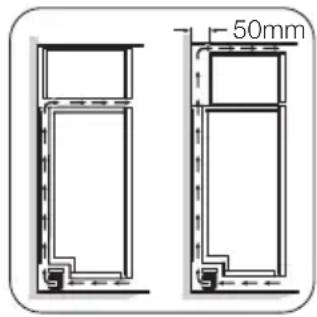

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Liitä ainoastaan juomavesiverkostoon (jos laitteessa on vesiliitäntä).

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa.

Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tule-narkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

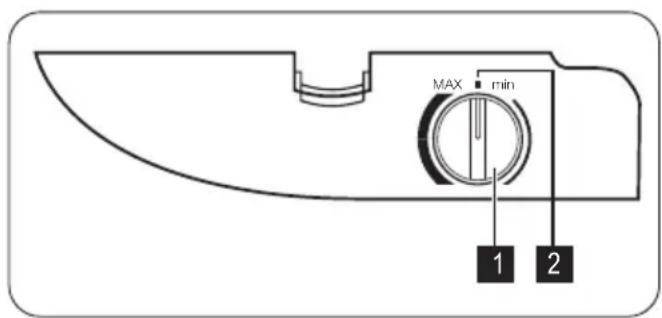

MAX min 1 2

1 Jääkaapin lämpötilan säädin
2 Jääkaapin OFF-asento

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan.

Käännä jääkaapin lämpötilan säädintä myötäpäivään keskiasentoon.

Jääkaapin kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon OFF.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huo- lellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

Päivittäinen käyttö

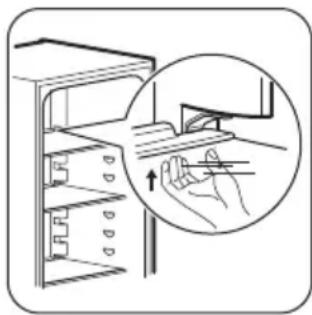

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

Joitakin hyllyjä täytyy nos- taa takaa, jotta ne voi irrot- taa.

Laitetta käytetään seuraavasti:

• Käännä lämpötilan säädintä vastapäivään kun haluat korkeamman lämpötilan.
• Käännä lämpötilan säädintä myötäpäivään kun haluat alhaisemman lämpötilan.

i Keskiasento on yleensä sopivin asetus.

Lämpötila täytyy valita ottaen huomioon, että sisälämpötilaan vaikuttavat seuraavat seikat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Tärkeää Jos ympäristön lämpötila on korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

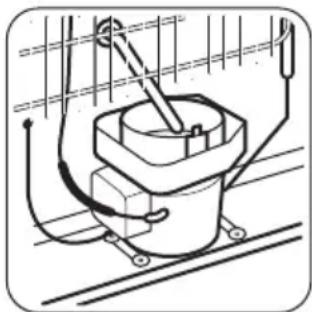

Tarkista, että laitteen takana oleva poistoputki tyhjentää veden kaukaloon.

Tärkeää Älä siirrä vihanneslaatikon yläpuolella olevaa lasihyllyä, jotta jääkaapin ilmanvaihto toimii oikein.

Vihanneslaatikko

Laatikko sopii hedelmien ja vihannesten säilyttämiseen. Joissakin malleissa laatikossa on välilevy, jolla saadaan tarvittavan kokoiset lokerot asettamalla levy haluttuun asentoon.

Kaikki laatikon osat voidaan irrottaa puhdistusta varten.

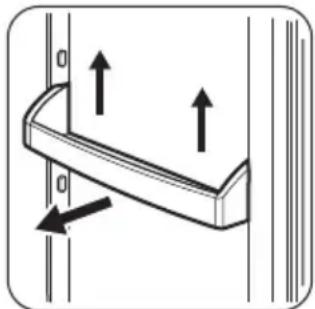

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Tärkeää Oikean ilmanvaihdon takaamiseksi älä poista suurta alempaa ovilokeroa.

Hyödyllisiä neuvoja ja vinkkejä

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuiista
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.

Säilytä lihaa tällä tavoin korkeintaan muutama päivä. Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa.

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.

Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.

Maitopullot: säilytä korkilla suljetut maitopullot oven pul- lotelineessä.

Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Neuvoja jääkaapin sisälämpötilan asettamista varten

Jääkaapin sopiva sisälämpötila on noin +5 °C. On normalia, että jääkaapin yläosan lämpötila on korkeampi ja alaosan lämpötila alhaisempi. Jos lämpötilan säädin on asetettu liian alhaiseen arvoon, ympäristölämpötila on korkea tai jos jääkaappi on täytetty täyteen, kompressori toimii pidemmän aikaa. Tällöin kylmä ilma kerääntyy jääkaapin alaosaan ja runsaasti vettä sisältävät elintarvikkeet voivat jäätyä. Jos jääkaappi on liian kylmä, säädä lämpötila korkeammaksi.

Älä aseta hyllyjä veden tyhjennysaukkoon päin. Tämä voi johtaa liian alhaisiin lämpötiloihin.

Jos haluat tarkistaa jääkaapissa olevien elintarvikkeiden lämpötilan, aseta kaapin keskiosaan lasi vettä ja siihen lämpömittari, jonka tarkkuus on +/- 1 °C. 6 tunnin kuluttua voit tarkistaa lämpötilan. Mittaus tulee suorittaa vakiona pysyvissä olosuhteissa (lisäämättä tai vähentämättä tuotteita jääkaapista).

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Tärkeää Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Puhdista siis ulkopinnat pehmeällä lämpimään veteen ja neutraaliin pesunesteeseen kostutetulla liinalla.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voi- daan irrottaa puhdistamista varten.

Varmista, että ovi on auki kun irrotat säleikön:

1. Irrota säleikön yläosa vetämällä sitä ulos/ alas.

2. Vedä säleikköä suo- raan ulos, jotta se irtoaa kokonaan.

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huoltohenkilöstön kutsu-

1. Imuroi laitteen alus.

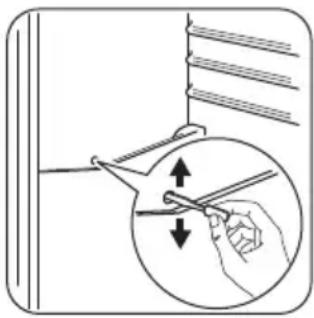

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kana- van keskellä oleva sula- tusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jot- ta vettä ei tulvi yli ja tipu ruokien päälle.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

1. Kytke laite irti verkkovirrasta.
2. Ota kaikki ruoat pois.
3. Sulata ja puhdista laite sekä kaikki sen varusteet.
4. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

Tärkeää Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

mista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja ilman kierrätyksen ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Tärkeää Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista.

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on kova. Laitetta ei ole tuettu kunnolla paikalleen.		Tarkista, että laite on tukevasti paikallaan (kaikki jalat koskevat lattiaan). Katso kohta "Tasapainottaminen".
Kompressori toimii jatkuvasti. Lämpötilan säädin ei ehkä ole oikeassa asennossa.		Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulkeminen".
	Ovea on avattu liian usein.	Älä pidä ovea auki pitempään kuin on tarpeen.
	Ruat ovat liian lämpimiä.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat laitteeseen.
Huoneen lämpötila on liian korkea. Laske huoneen lämpötilaa.
Vettä valuu jääkaapin takaseinää pitkin.	Automaattisen sulatuksen aikana ta-kaseinässä oleva huurre sulaa.	Tämä on normaalia.
Vettä valuu jääkaapin sisälle.	Veden tyhjennysaukko on tukossa.	Puhdista veden tyhjennysaukko.
Elintarvikkeet estävät veden valumi-sen vedenkeruukaukaloon.		Varmista, että elintarvikkeet eivät kos-keta takaseinää.
Vettä valuu lattialle. Sulatusvesi ei poistu kompressorinyläpuolella olevaan haihdutusastiaan.		Kiinnitä sulatusveden poistoputki hai-dutusastiaan.
Laitteessa on liikaa huurretta ja jäätä.	Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulkeminen".
	Oven tiiviste on vioittunut tai likainen.	Lue ohjeet kohdasta "Oven sulkeminen".
Lämpötilan säädin ei ehkä ole oikeassa asennossa.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian al-hainen.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulkeminen".
	Ruat ovat liian lämpimiä.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat laitteeseen.
Ongelma Mahdollinen syy Korjaustoimenpide
Jääkaapin lämpötila on liian korkea.	Laitteen kylmän ilman kierto ei toimi. Tarkista kylmän ilman kierto.
Jääkaappiin on laitettu samanaikai- sesti suuria määriä elintarvikkeita.	Sijoita jääkaappiin pienempiä ruokam- ääriä yhdellä kertaa.
Laite ei toimi lainkaan.	Virta on katkaistu laitteesta.	Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni pistora- siassa.	Kiinnitä pistoke oikein pistorasiaan.
Laitteeseen ei tule virtaa. Pistorasi- aan ei tule jännitettä.	Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasentajaan.
Valo ei syty.	Lamppu on palanut.	Lue ohjeet kohdasta "Lampun vaihta- minen".
Ovi osuu ilmanvaihtosäleik- köön.	Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen".
Ovi ei ole kohdallaan.	Laite ei ole oikein tasapainotettu.	Katso kohta "Tasapainottaminen".

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

1. Irrota pistoke pistora-siasta.
2. Käännä lampun suo-justa taaksepäin sen etureunasta.
3. Vaihda lampun tilalle uusi samantehoinen lamppu, joka on tar-

koitettu erityisesti kodinkoneisiin (maksimiteho on merkitty lampun suojukseen) ja jonka kannan typpi on E14.

1. Kytke laite takaisin verkkovirtaan.

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus".
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.

RJKL3850 RJKL3850X
Mitat
Korkeus 1850 mm 1850 mm
Leveys 595 mm 595 mm
Syvyys 623 mm 623 mm
Jännite 230 V 230 V
Taajuus 50 Hz 50 Hz

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Asennus

Huomio Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan

varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN +10 °C - 32 °C
N +16 °C - 32 °C
ST +16 °C - 38 °C
T	+16 °C - 43 °C

Sijainti

Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle.

Tila ilmanvaihtoa varten voi olla

• heti laitteen yläpuolella
• yläkalusteen takana ja yläpuolella.

Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verk- kovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

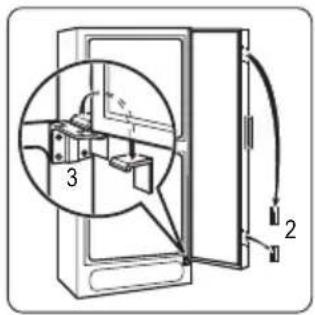

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana.

Se irrotetaan seuraavalla tavalla:

1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (mallikohtainen).

Tärkeää Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

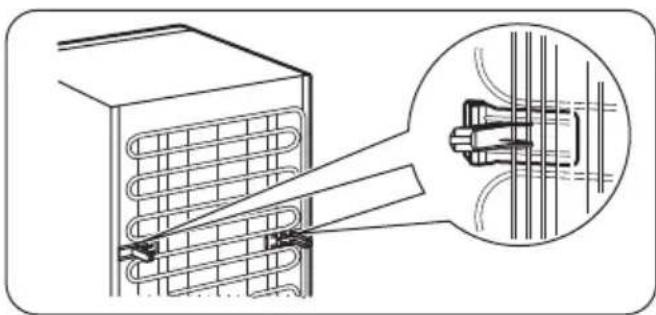

Välikappaleet

Kiinnitä varustepussista löytyvät välikappaleet kuvien mukaisesti.

Aseta välikappaleet laitteen takaosassa olevan lauhduttimen (musta säleikkö) kannattimiin.

Kun sijoitat laitteen pai-kalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa mukana toimitetulla ruuviavaimella.

Oven oikean kohdistuksen edellytyksenä on laitteen kunnollinen tasapainottaminen.

Oven kätisyyden vaihtaminen

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

• Irrota pistoke pistorasiasta.
• Poista ilmanvaihtosäleikkö. Poista irrotettava osa ja asenna se säleikön vastakkaiselle puolelle.
• Kallista laite takaosansa varaan puisen tuen päälle.

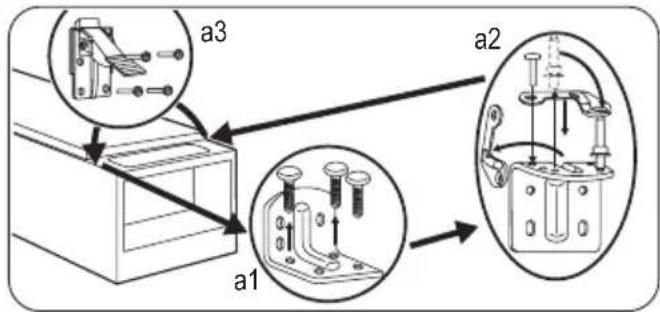

a3 a2 a1

• Ruuvaa irti alasarana (a1).
• Irrota saranasta oven suljin ja siirrä tappi toiselle puolelle. Ruuvaa paikalleen varustepussissa toimitettu oven suljin.
• Irrota vipu ja siirrä se toiselle puolelle (a3).

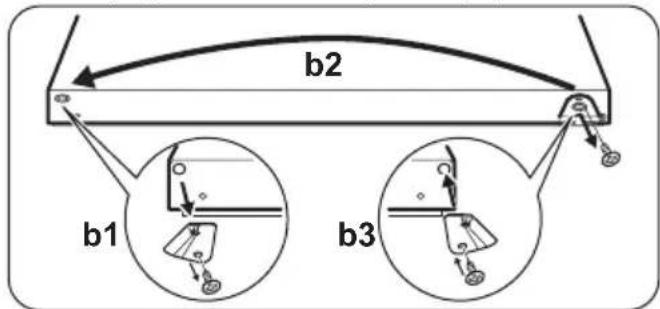

b2 b1 b3

• Irrota oven suljin ovesta (b1).
• Irrota kannatin (b2) ja siirrä se toiselle puolelle.

• Ruuvaa varustepussissa toimitettu oven suljin toiselle puolelle (b3).

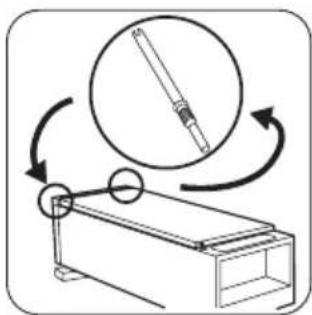

• Irrota ovi.

• Irrota tappi ja siirrä se toiselle puolelle.

• Asenna ovi takaisin pai-kalleen.

- Ruuvaa kiinni alasarana.

- Nosta laite ylös ja sijoita ilmanvaihtosäleikkö pai-kalleen.

- Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n lävistimellä tai poralla. Asenna kahva.

Laita paikoilleen varuste- pussista löytyvät ruuvien reikien tulpat.

• Aseta kaappi oikeaan asentoon.

Varoitus! Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.

• Ovien reunat ovat laitteen reunojen suuntaiset.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen

- Magneettitiiviste on tarttunut tiukasti kaappiin.

- Ovi avautuu ja sulkeutuu kunnolla.

Varoitus! Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Innehåll
