KÄYTTÖOHJE Capto PTC AC Vallox

Vallox Capto PTC AC -säädinkupu soveltuu AC-huippuimurien ja AC-ilmanvaihtokoneiden ohjaukseen.

Kupu on asunnon lieden kohdepoisto- ja keittiön yleispoistoventtiili sekä ilmanvaihtojärjestelmän ohjain.

ILMANVAIHDON OHJAUS

Huoneistokohtaisella ilmanvaihtokoneella varustetuissa asunnoissa asukkaalla on mahdollisuus vaikuttaa ilmanvaihdon tehoon. Ilmanvaihtoa ohjataan kulloisenkin tarpeen mukaan esim. liesikuvulta, ilmanvaihtokoneen ohjaimelta tai erillisestä ohjauskeskuksesta.

1. Poissa-profiili

Asunnon ollessa tyhjillään voidaan ilmanvaihdon tehoa pienentää.

2. Kotona-profiili

Ilmanvaihdon tulee olla jatkuvaa eli asunnon ilmatilavuus on vaihdettava vähintään kerran kahdessa tunnissa.

3. Tehostus-profiili

Ruuanlaitto, saunominen, peseytyminen, pyykinkuivaus, ylilämpö tai vastaava tilanne saattaa aiheuttaa normaalia suuremman ilmanvaihdon tarpeen. Tällöin ilmanvaihtoa tulee tehostaa.

Ilman vaihto kannattaa pitää päällä myös pidempien lomien aikana. Näin sisäilma pysyy raikkaana eikä sen mahdollinen kosteus pääse tii vistymään ilmanvaihtokanavistoon ja rakenteisiin. Samalla myös kosteusvaurioiden riski pienenee.

HUOMIO

• Rasvasuodattimen puhdistuksen laiminlyönti saattaa aiheuttaa tulipalovaaran.
• Kuvun ulkopinnat saattavat olla kuumia, kun liesi tai uuni on päällä
• Liekittäminen liesikuvun alla on kielletty.
• Noudata aina annettuja ohjeita ilmanvaihdon tehon säädöstä varmistaaksesi riittävän ilmanvaihdon
• Huoneeseen on järjestettävä riittävä tuloilmavirta, jos liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti.

KÄYTTÖ

Liesikuvussa on ulosvedettävä liukulasi. Liukulasia on suositeltavaa liikuttaa sen etureunan alumiinilistasta. Vedä lasi ulos kuvun kärynpoistokyvyn maksimoimiseksi.

Liesikuvun etupaneelissa on kolme painiketta.

VALLOX

Sulkuläpän asento

Normaalitilanteessa sulkuläpän tulee olla kiinni (merkkivalo ei pala), jolloin muiden tilojen poistoilmavirta tehostuu.

Sulkuläpän tulee olla auki (merkkivalo palaa), kun halutaan tehostaa liesikuvun poistoilmavirtaa esimerkiksi:

• kun liedellä tai uunissa valmistetaan ruokaa
• keittiössä on epätavallinen kuormitus, esim. voimakkaiden puhdistusaineiden käyttö, paljon ihmisiä yms.

Liesikuvun valo

Kytke valo päälle tai pois painamalla valopainiketta. Valoa voi myös himmentää. Säädä kirkkautta painamalla valopainiketta, kunnes kirkkaus on haluamallasi tasolla.

Ilmanvaihdon profiilit

Valitse sopiva profiili painamalla ilmanvaihdon profiilipainiketta niin monta kertaa, että merkkivalo palaa halutun ilmanvaihtoprofiilin kohdalla:

Poissa-profiili

Kotona-profiili

Tehostus-profiili

Muut toiminnot

Liesivahti

Liesikupu on varustettu liesivahtitoiminnolla, joka aktivoituu liesikuvun lämpötilan noustessa yli 60°C:een tai äkillisen lämmönnousun jälkeen (>8°C/min). Tällöin kuvun kaikki merkkivalot sekä LED-valaisin vilkkuvat. Mikäli tällainen hälytys havaitaan ennen palovahinkoa, se voidaan kuitata painamalla mitä tahansa liesikuvun painiketta.

Valaisimen kirkkauden esivalinta

Kuvussa on valaisimen kirkkautta säätävä asetuspainike, jota ei ole merkitty etupaneeliin. Se sijaitsee n. 2 cm valopainikkeesta vasemmalle.

Valaisimen kirkkauden esivalintaa muutetaan seuraavasti:

1. Kytke valo päälle, sulje sulkuläppä ja aseta ilmanvaihto Poissa-tilaan.
2. Paina asetuspainiketta n. 3 sekuntia, kunnes asetustilan merkkivalo alkaa vilkkua.
3. Säädä valaisimen kirkkautta painamalla valopainiketta, kunnes haluttu kirkkaus löytyy.
4. Tallenna asetus painamalla asetuspainiketta n. 3 sekuntia, kunnes asetustilan merkkivalo lakkaa vilkkumasta.

Tiedot asetuspainikkeen muista toiminnoista löydät kotisivuiltamme www.vallox.com.

VAROITUS!

Konetta ei ole tarkoitettu lasten (alle 8 v.) tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat laitteen turvallista käyttöä. Nämä henkilöt voivat käyttää laitetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti. Lapset eivät myöskään saa leikkiä laitteella, eivätkä puhdistaa tai huoltaa laitetta ilman valvontaa.

HUOLTO

Pidä liesikupu puhtaana. Pyyhi ulkopinnat säännöllisesti mie-dolla pesuainevedellä. Puhdista rasvatahrat välittömästi. Älä käytä hankaavia tai syövyttäviä pesuaineita tai -välineitä.

Huolehdi rasvasuodattimen puhtaudesta varmistaaksesi riittävän poistoilmavirran. Rasvasuodatin on pestävä riittävän usein, vähintään 1-2 kertaa kuukaudessa, lämpimällä vedellä ja pesuaineella.

Valaisin

Liesikuvussa on pitkäikäinen LED-valaisinmoduuli. Mikäli valaisin ei toimi, ota yhteyttä huoltoliikkeeseen.

Rasvasuodattimen irrottaminen ja kiinnittäminen

Suodattimen irrotus Suodattimen kiinnitys

• Vedä rasvasuodattimen lukitsinta kuvun etureunaa kohti ja samalla rasvasuodatinta alaspäin siten, että se irtoaa.
• Pese rasvasuodatin ja anna sen kuivua.
• Kiinnitä rasvasuodatin takaisin paikoilleen. Työnnä suodattimen etureuna kuvussa oleviin nastoihin ja napsauta sitten takareuna paikoilleen.

Huom! Varmista, että lukitsin tulee alaspäin.

ASENNUS

Esimerkissä kuvun sivujen ja takaosan alareuna tulee samalle tasolle yläkaappien alareunan kanssa (kuvat 1-2). Kuvun pei-televyksi tarvitaan tällöin erikoismitoilla teetetty kalustelevy, jonka korkeus on n. 210 mm.

Kupu voidaan asentaa ylemmäksi, jopa kiinni maustehyllyrun- koon. Tällöin maustehyllyrungosta pitää sahata takanurkat pois (kuva 3). Tässä asennuksessa kuvun peitelevyn korkeus on 100 mm.

Kuvun alimmalla mahdollisella asennuskorkeudella si- sääntyönnetyn liukulasin alareuna on samalla korkeudella yläkaappirunkojen alareunan kanssa (kuva 4). Tällöin L-lista kiinnitetään seinään kuvan 5 mukaisesti. Tässä asennukses- sa peitelevyn korkeus on n. 248 mm.

Kuva 1.

Irrota maustekaappi. Asenna L-lista seinään vaakasuoraan.

L-listalla saadaan kuvun ja seinän välinen rako kokonaan pei- tettyä, ja se helpottaa kuvun kannattelua asennuksen aikana.

Jos yläkaappirungot ovat alle 305 mm syviä, L-listan pidempi sivu asennetaan seinään. L-listan alapinnan reiät peitetään tarvittaessa valkoisilla muoviniiteillä.

Kuva 2.

Aseta kupu L-listan päälle vaakasuoraan ja kiinnitä kupu neljällä ruuvilla viereisiin yläkaappirunkoihin. Kuvun tulee olla leveys-jasyvyyssuunnassaehdottomastivaakasuorassa.Kuvun etupaneelin tulee olla syvyyssuunnassa samalla tasolla kuin yläkaappien ovien ulkopinta.

Kuva 3.

Sahaa maustehyllyrungosta vähintään 20x50 mm viistepalat pois, mikäli kupu asennetaan ylimpään mahdolliseen asennuskorkeuteen.

Kuva 4.

Kupuasennettunaalimmallemahdolliselleasennuskorkeudelle.

HUOMIO

Kuvunalareunanminimietäisyyssähköliedestä426 mm ja kaasuliedestä 650 mm.

Kuva 5.

L-listan sijainti kuvun alimmalla asennuskorkeudella.

• Liesikupua ei saa liittää hormiin, joka poistaa savu- kaasuja (esim. puulla tai kaasulla toimivasta takasta, liedestä tai kamiinasta).
• Liesikuvun kautta ohjattavissa puhaltimissa, on oltava moottorisuoja ja niiden tehon saa olla max. 340 W.
• Poistoilman ulos johtamisesta annetut määräykset on otettava huomioon.

HUOMIO

- Liesituulettimen pistorasia on sijoitettava esteettömään paikkaan.

ILMANVAIHDON PROFIILIEN SÄÄTÄMINEN

Tehdasasetuksena liesikuvun ilmanvaih-don tiloille on asetettu jännitteet:

• Poissa-profiili 70 V
• Kotona-profiili 135 V
• Tehostus-profiili 230 V

Jos haluat muuttaa jännitettä, vaihda muuntajan johtimia sopivampiin liittimiin (katso sähkökaaviot).

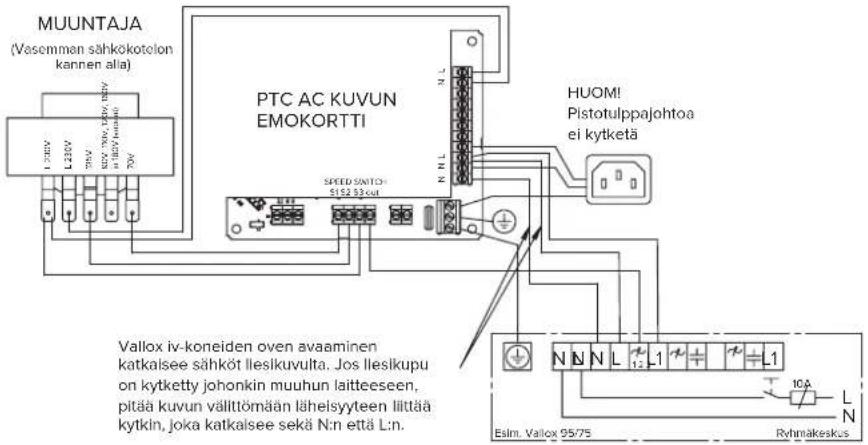

Ulkoinen sähkökytkentä ilmanvaihtokoneeseen

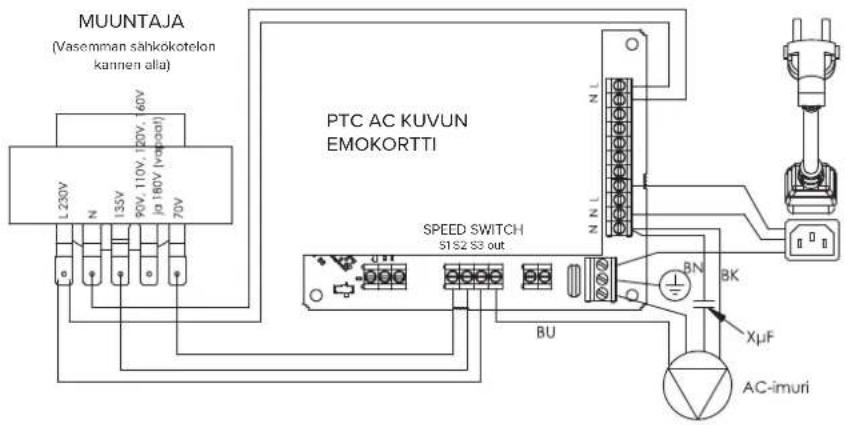

Ulkoinen sähkökytkentähuippuimuriin

Suoritusarvojen mittaaminen ja säätäminen

Perusilmanvaihto

Liesikuvun ilman tilavuusvirta mitataan läpän ollessa kiinni-asen- nossa ja säädetään tarvittaessa liesikuvun staattisen painehäviön ja suoritusarvokaavion avulla.

• Mittaa liesikuvun staattinen painehäviö, läpän reiästä, tarvikepussissa olevan mittausyhteen avulla (ks. kuva).
• Lue Ilman tilavuusvirta suoritusarvokaaviosta mittauspainen ja läpän auki olevien reikien lukumäärän perusteella.

Säätö:

- Peltä läpästä tarvittava relkämäärä liesikuvun mukana tulevan magneettinauhan avulla.

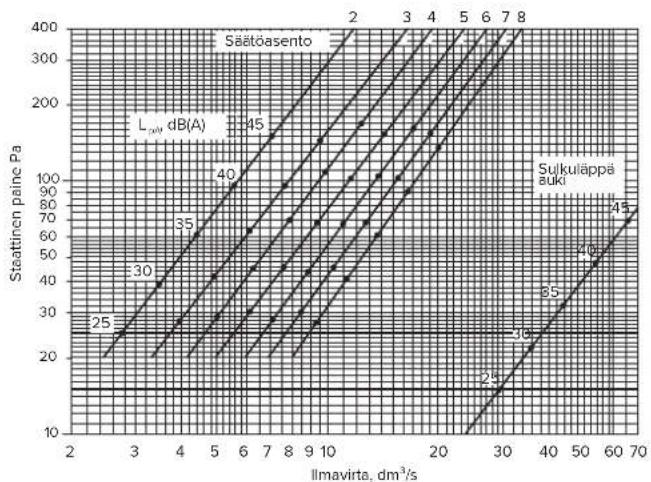

Tehostusilmanvaihto

Liesikuvun ilman tilavuusvirta mitataan läpän ollessa auki-asennossa staattisen painehävlön ja suoritusarvokaavion avulla.

• Mittaa liesikuvun staattinen painehäviö. Mittauspisteen tulee olla 2 x kanavan halkaisijan verran liesikuvun lähtökauluksen yläpuo-lella (ks. kuva).
• Lue ilman tilavuusvirta mittaus-palneen ja suoritusarvokaavion (läppä auki) avulla.

Perusilmanvaihto (asennot 2-8)

2 = 20 reikää auki	6 = 60 reikää auki
3 = 30 reikää auki	7 = 70 reikää auki
4 = 40 reikää auki	8 = 80 reikää auki
5 = 50 reikää auki
