KÄYTTÖOHJE X-Line KTXA Vallox

Rakennuksissa, joiden asunnoissa on yhteinen ilmanvaihtojärjestelmä, ei ilmanvaihtoa voi asuntokohtaisesti säätää, mahdollista liesikuvun tai saunan venttiilin säätöä lukuunottamatta. Näissä rakennuksissa ilmanvaihdon tehon säätö tapahtuu yteisesti sovitulla tavalla taloyhtiön toimesta.

VAROITUS

Mikäli asunnon ilmanvaihto suljetaan, estyy samalla uuden, puhtaan ulkoilman tulo asuntoon sekä likaisen ilman ulosvienti. Ihmisistä, rakenteista ja maaperästä tulevat epäpuhtaudet kuten: hiilidioksidi, kosteus, hajut, formaldehydi, pöly, radon jne. pilaavat nopeasti huoneilman aiheuttaen terveydellisiä haittoja. Liiallinen kosteus saattaa turmella rakenteet ja aikaansaada home- ja sienikasvustoa. Siksi rakentamismääräykset edellyttävät, että ilmanvaihto on jatkuvasti toiminnassa ja sen tehoa säädetään käyttäjän tarpeiden mukaan.

LIESIKUVUN KÄYTTÖ

Liesikupu toimii asunnossa lieden kohdepoisto- ja keittiön yleispoistoventtiilinä. Liesikuvun avulla voidaan tarvittaessa tehostaa keittiön poistoilmanvaihtoa.

Liesikuvun käyttösäätimet

Liesikuvun valokatkaisin

Keinuvipukytkin painettuna

  • Oikea reuna alas, valo päällä.
  • Vasen reuna alas, valo pois päältä.

Liesikuvun sulkupellin säädin. Kiertotoiminen, ajastimella varustettu, itsestään sulkautuva pelti.

Oikealle kierrettynä sulkupelti avautuu, jolloin ajastin kytkeytyy ja sulkee läpän itsestään 60 min. kuluessa.

Sulkupelto auki-asennossa

  • Tehostaa kuvun kärynsieppauskykyä.
  • Ruuan valmistus liedellä tai uunissa.
  • Epätavallinen keittiön kuormitustilanne (esim. voimakkaiden puhdistusaineiden käyttö, suuri vierailijamäärä yms.).

Vasemalle kierrettynä sulkupelti kiinni asennossa:

- Normaali oleskelutilanne,tehostaa muiden tilojen poistoa.

HUOM!

Liesikuvun alla liekittäminen on kielletty!

LIESIKUVUN HUOLTO

Riittävän poistoilmamäärän varmistamiseksi huolehdi rasvasuodattimen puhtaudesta. Se on puhdistettava riittävän usein irrottamalla ja pesemällä se huolellisesti.

Rasvasuodattimen irrottaminen ja puhdistus

  • Kierrä kuvun alalevyn pikakiinnittimet auki (1).
  • Käännä alalevy ala-asentoon.
  • Irrota rasvasuodatin pitimestään (2).
  • Pese suodatin vähintään 1-2 kertaa kuukaudessa lämpimällä vedellä ja pesuaineella käsin tai astianpesukoneessa.
  • Lieden käytön ollessa runsasta pese suodatin riittävän usein.

HUOM!

Rasvasuodattimen puhdistuksessa annettujen ohjeiden laiminlyönti saattaa aiheuttaa tulipalovaaran.

Lampun vaihtaminen

  • Irrota lampun suojalasi siirtämällä sitä vasemmalle (3).
  • Irrota lamppu vetämällä sitä vasemmalle (4).
  • Lampun tyyppi loistelamppu PL (11W).

Huolehdi myös liesikuvun ulkoisesta siisteydestä. Puhdistuksessa voidaan käyttää aineita, jotka on tarkoitettu polttomaalattujen ja muovipintojen puhdistukseen.

Vallox X-Line KTXA - Lampun vaihtaminen - 1

Vallox X-Line KTXA - Lampun vaihtaminen - 2

Vallox X-Line KTXA - Lampun vaihtaminen - 3

Vallox X-Line KTXA - Lampun vaihtaminen - 4

ASENNUSOHJE

Etäisyys rasvasuodattimen alapinnasta sähkölieteen vähintään 500 mm ja kaasulieteen vähintään 650 mm.

min. 500 mm tai min. 650 mm

Vallox X-Line KTXA - ASENNUSOHJE - 2

Vallox X-Line KTXA - ASENNUSOHJE - 3

Vallox X-Line KTXA - ASENNUSOHJE - 4

HUOM!

Liesikupua ei saa liittää hormiin, jota käytetään muulla kuin sähköenergialla toimivien laitteiden palamiskaasujen poistamiseen ulos.

Poistoilman johtamisesta annetut viranomaisten määräykset on otettava huomioon.

Huoneeseen on järjestettävä riittävä raitisilman saanti, jos liesikupua ja muulla kuin sähköenergialla toimivia laitteita käytetään samanaikaisesti.

Kiinnitys

Liesikupu kiinnitetään pakkauksessa olevilla kiinnitystarvikkeilla.

  1. Kiinnitä liesikuvun takareunan ja sivujen kiinnityskorvakkeet kupuun (kuva 1).
  2. Nosta liesikupu paikoilleen ja kiinnitä takareunan kiinnityskorvakkeet seinään (kuva 2). Tarvikepussissa olevat kiinnitysruuvit soveltuvat puu, lastulevy-, sementti- ja kiviseiniin. Muihin materiaaleihin kiinnitettäessä käytä asianmukaisia kiinnittimiä
  3. Kiinnitä sivujen kiinnityskorvakkeet kaappeihin (kuva 3).
  4. Liitä kupu ilmanvaihtojärjestelmän poistoilmakanavistoon käyttäen kierresaumaputkea ø 125 mm. Varmista liitoksen tiiviys.
  5. Liitä liesikupu sähköverkoon pistotulpalla. Varmista, että pistotulppa on tarvittaessa irrotettavissa.

KTXA suoritusarvojen mittaaminen ja säätäminen

PERUSILMANVAIHTO

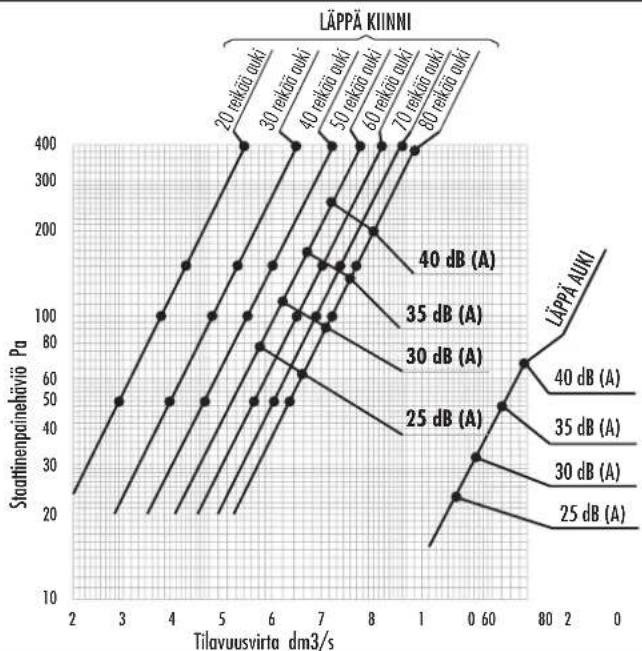

  • Läpän ollessa kiinni-asennossa voidaan liesikuvun ilman tilavuusvirta mitata ja tarvittaessa säätää liesikuvun staattisen painehäviön ja ohessa olevan suoritusarvokäyrästön avulla.
  • Mitataan liesikuvun staattinen painehäviö, läpän reiästä, tarvikepussissa olevan mittausyhteen avulla (kts. kuva).
  • Mittauspainen ja läpän auki olevien reikien lukumäärän avulla voidaan oheisen käyrästön avulla lukea ilman tilavuusvirta.

Säätö:

- Liesikuvun mukana tulevan magneettinauhan avulla peitetään läpästä tarvittava reikämäärä.

Perusilmavirran mittaus
Vallox X-Line KTXA - Säätö: - 1

TEHOSTUSILMANVAIHTO

  • Läpän ollessa auki-asennossa voidaan liesikuvun ilman tilavuusvirta mitata liesikuvun staattisen painehäviön ja ohessa olevan suoritusarvokäyrästön avulla.
  • Mitataan liesikuvun staattinen painehäviö. Mittauspisteen tulee olla 2 x kanavan halkaisijan verran liesikuvun lähtökauluksen yläpuolella (kts. kuva).
  • Mittauspainen ja oheisen käyrästön (läppä auki) avulla voidaan lukea ilman tilavuusvirta.

Tehostusilmavirran mittaus
mittauspiste min. 2xkanavan halkaisija

Vallox X-Line KTXA - TEHOSTUSILMANVAIHTO - 2

line LÄPPÄ KIINNI | Tilk Count | 20 | 30 | 40 | 50 | 60 | 70 | 80 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (B) | 25 dB (A) | 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | LÄPPÄ KIINNI | Uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A) | 30 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 25 dB (A)| 25 dB (B) | 25 dB (A)| 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 25 dB (A)| 25 dB (B) | 25 dB (A)| 25 dB (A) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 25 dB (A)| 2.5 dB (B)| 2.5 dB (A)| 2.5 dB (B) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 25 dB (A)| 2.5 dB (B)| 2.5 dB (A)| 2.5 dB (B) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 2.5 dB (B)| 1.5 dB (B)| 1.5 dB (A)| 1.5 dB (B) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 1.5 dB (B)| 1.5 dB (B)| 1.5 dB (A)| 1.5 dB (B) | | Uoki | 40 dB (A) | 35 dB (A)| 30 dB (A)| 1.5 dB (B)| 1.5 dB (B)| 1.5 dB (A)| 1.5 dB (B) | | Uoki | 40 dB (B)| 35 dB(B)| 30 dB(B)| 1.5dB(B)| 1.5dB(B)| 1.5dB(B)| 1.5dB(B)|

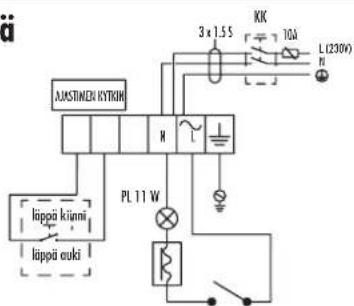

Sähkökytkentä
AUSTIMERA KYTKIH 3 x 1.5 S KK 10A L(230V) N PL 11 W lippä kiinni lippä ouki

Asennuksen jälkeen voit irrottaa tämän taustapaperin ja kiinnittää kääntöpuolen tarrassa olevan käyttöohjeen esim. maustekaapin oven sisäpuolelle.
