KÄYTTÖOHJE Capto TTC Vallox
Vallox Capto TTC -talotuuletin soveltuu lieden kohdepoistoon.
Talotuuletin toimii keittiön yleispoistona sekä asunnon koneellisena poistoilmanvaihtolaitteena.
ILMANVAIHDON OHJAUS
Talotuuletin toimii asunnon koneellisena poistoilmanvaihtolaitteena, jolloin asukkaalla on mahdollisuus vaikuttaa ilmanvaihdon tehoon. Säätö tapahtuu ilmanvaihdon tehon säätimestä.
1. Poissa-profiili
Asunnon ollessa tyhjillään voidaan ilmanvaihdon tehoa pienentää.
2. Kotona-profiili
Ilmanvaihdon tulee olla jatkuvaa eli asunnon ilmatilavuus on vaihdettava vähintään kerran kahdessa tunnissa.
3. Tehostus-profiili
Ruuanlaitto, saunominen, peseytyminen, pyykinkuivaus, yllämpö tai vastaava tilanne saattaa aiheuttaa normaalia suuremman ilmanvaihdon tarpeen. Tällöin ilmanvaihtoa tulee tehostaa.
Ilman vaihto kannattaa pitää päällä myös pidempien lomien aikana. Näin sisäilma pysyy raikkaana eikä sen mahdollinen kosteus pääse tii vistymään ilmanvaihtokanavistoon ja rakenteisiin. Samalla myös kosteusvaurioiden riski pienenee.
HUOMIO
- Rasvasuodattimen puhdistuksen laiminlyönti saattaa aiheuttaa tulipalovaaran.
- Talotuulettimen ulkopinnat saattavat olla kuumia, kun liesi tai uuni on päällä
- Liekittäminen talotuulettimen alla on kielletty.
- Noudata aina annettuja ohjeita ilmanvaihdon tehon säädöstä varmistaaksesi riittävän ilmanvaihdon
- Huoneeseen on järjestettävä riittävä tuloilmavirta, jos talotuuletinta ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti.
KÄYTTÖ
Talotuulettimessa on ulosvedettävä liukulasi. Liukulasia on suositeltavaa liikuttaa sen etureunan alumiinilistasta. Vedä lasi ulos talotuulettimen kärynpoistokyvyn maksimoimiseksi.
Talotuulettimen etupaneelissa on kolme painiketta.
Sulkuläpän asento
Normaalitilanteessa sulkuläpän tulee olla kiinni (merkkivalo ei pala), jolloin muiden tilojen poistoilmavirta tehostuu.
Sulkuläpän tulee olla auki (merkkivalo palaa), kun halutaan tehostaa talotuulettimen poistoilmavirtaa esimerkiksi:
- kun liedellä tai uunissa valmistetaan ruokaa
- keittiössä on epätavallinen kuormitus, esim. voimakkaiden puhdistusaineiden käyttö, paljon ihmisiä yms.
Talotuulettimen valo
Kytke valo päälle tai pois painamalla valopainiketta. Valoa voi myös himmentää. Säädä kirkkautta painamalla valopainiketta, kunnes kirkkaus on haluamallasi tasolla.
Ilmanvaihdon profiilit
Valitse sopiva profiili painamalla ilmanvaihdon profiilipainiketta niin monta kertaa, että merkkivalo palaa halutun ilmanvaihtoprofiilin kohdalla:
Poissa-profiili
Kotona-profiili
Tehostus-profiili
Muut toiminnot
Liesivahti
Talotuuletin on varustettu liesivahtitoiminnolla, joka aktivoituu talotuulettimen lämpötilan noustessa yli 60°C:een tai äkillisen lämmönnousun jälkeen (> 8°C/min). Tällöin talotuulettimen kaikki merkkivalot sekä LED-valaisin vilkkuvat. Mikäli tällainen hälytys havaitaan ennen palovahinkoa, se voidaan kuitata painamalla mitä tahansa talotuulettimen painiketta.
Valaisimen kirkkauden esivalinta
Talotuulettimessa on valaisimen kirkkautta säätävä asetuspainike, jota ei ole merkitty etupaneeliin. Se sijaitsee n. 2 cm valopainikkeesta vasemmalle.
Valaisimen kirkkauden esivalintaa muutetaan seuraavasti:
- Kytke valo päälle, sulje sulkuläppä ja aseta ilmanvaihto Poissa-tilaan.
- Paina asetuspainiketta n. 3 sekuntia, kunnes asetustilan merkkivalo alkaa vilkkua.
- Säädä valaisimen kirkkautta painamalla valopainiketta, kunnes haluttu kirkkaus löytyy.
- Tallenna asetus painamalla asetuspainiketta n. 3 sekuntia, kunnes asetustilan merkkivalo lakkaa vilkkumasta.
Tiedot asetuspainikkeen muista toiminnoista löydät kotisivuil-tamme www.vallox.com.
VAROITUS!
Konetta ei ole tarkoitettu lasten (alle 8 v.) tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat laitteen turvallista käyttöä. Nämä henkilöt voivat käyttää laitetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti. Lapset eivät myöskään saa leikkiä laitteella, eivätkä puhdistaa tai huoltaa laitetta ilman valvontaa.
HUOLTO
Pidä talotuuletin puhtaana. Pyyhi ulkopinnat säännöllisesti miedolla pesuainevedellä. Puhdista rasvatahrat välittömästi. Älä käytä hankaavia tai syövyttäviä pesuaineita tai -välineitä.
Huolehdi rasvasuodattimen puhtaudesta varmistaaksesi riittävän poistoilmavirran. Rasvasuodatin on pestävä riittävän usein, vähintään 1-2 kertaa kuukaudessa, lämpimällä vedellä ja pesuaineella.
Valaisin
Talotuulettimessa on pitkäikäinen LED-valaisinmoduuli. Mikäli valaisin ei toimi, ota yhteyttä huoltoliikkeeseen.
Rasvasuodattimen irrottaminen ja kiinnittäminen
Suodattimen irrotus Suodattimen kiinnitys
- Vedä rasvasuodattimen lukitsinta talotuulettimen etureunaa kohti ja samalla rasvasuodatinta alaspäin siten, että se irtoaa.
- Pese rasvasuodatin ja anna sen kuivua.
- Kiinnitä rasvasuodatin takaisin paikoilleen. Työnnä suodattimen etureuna kuvussa oleviin nastoihin ja napsauta sitten takareuna paikoilleen.
Huom! Varmista, että lukitsin tulee alaspäin.
ASENNUS
Esimerkissä talotuulettimen sivujen ja takaosan alareuna tulee samalle tasolle yläkaappien alareunan kanssa (kuvat 1-2). Tuulettimen peitelevyksi tarvitaan tällöin erikoismitoilla teetetty kalustelevy, jonka korkeus on n. 210 mm.
Talotuuletin voidaan asentaa ylemmäksi, jopa kiinni maustehyllyrunkoon. Tällöin maustehyllyrungosta pitää sahata takanurkat pois (kuva 3). Tässä asennuksessa talotuulettimen peitelevyn korkeus on 100 mm.
Talotuulettimen alimmalla mahdollisella asennuskorkeudella sisääntyönnetyn liukulasin alareuna on samalla korkeudella yläkaappirunkojen alareunan kanssa (kuva 4). Tällöin L-lista kiinnitetään seinään kuvan 5 mukaisesti. Tässä asennuksessa peitelevyn korkeus on n. 248 mm.
Kuva 1.
Irrota maustekaappi. Asenna L-lista seinään vaakasuoraan. L-listalla saadaan Talotuulettimen ja seinän välinen rako kokonaan peitettyä, ja se helpottaa tuulettimen kannattelua asennuksen aikana.
Jos yläkaappirungot ovat alle 305 mm syviä, L-listan pidempi sivu asennetaan seinään. L-listan alapinnan reiät peitetään tarvittaessa valkoisilla muoviniiteillä.
Kuva 2.
Aseta talotuuletin L-listan päälle vaakasuoraan ja kiinnitä tuuletin neljällä ruuvilla viereisiin yläkaappirunkoihin. Tuulettimen tulee olla leveys- ja syvyyssuunnas sa ehdotto mas ti vaa ka suorassa. Tuulettimen etupaneelin tulee olla syvyssuunnassa samalla tasolla kuin yläkaappien ovien ulkopinta.
Kuva 3.
Sahaa maustehyllyrungosta vähintään 20x50 mm viistepalatpois, mikäli talotuuletin asennetaan ylimpään mahdolliseen asennuskorkeuteen.
Kuva 4.
Talotuuletinasennettunaalimmallemahdolliselleasennuskorkeudelle.
HUOMIO
Talotuulettimenalareunanminimietäisyyssähköliedestä 426 mm ja kaasuliedestä 650 mm.
Kuva 5.
L-listan sijainti talotuulettimen alimmalla asennuskorkeudella.
- Talotuuletinta ei saa liittää hormiin, joka poistaa savukaasuja (esim. puulla tai kaasulla toimivasta takasta, liedestä tai kamiinasta).
- Poistoilman ulos johtamisesta annetut määräykset on otettava huomioon.
HUOMIO
- Talotuulettimen pistorasia on sijoitettava esteettömään paikkaan.
Ilmanvaihdon profiilien säätäminen
Tehdasasetuksena TTC talotuulettimissa on seuraavat puhal- timien ohjausjännitteet:
Poissa: 2,5 VDC | Kotona: 5,0 VDC | Tehostus: 10,0 VDC
Jos haluat muuttaa ohjausjännitettä, toimi seuraavasti:
Sulje sulkuläppä, sammuta valot ja aseta ilmanvaihto Kotona-tilaan.
Paina asetuspainiketta n. 3 sekuntia, kunnes asetustilan merkkivalo alkaa vilkkua. Merkkivalo vilkkuu viiden välähdyksen sykleissä merkkinä siitä, että asetettuna on 5 VDC ohjausjännite.
Paina ilmanvaihdon profiilipainiketta. Merkkivalo välkkyy viiden + yhden nopean välähdyksen sykleissä = 5,5 VDC.
Paina ilmanvaihdon profiilipainiketta. Merkkivalo välkkyy kuuden välähdyksen sykleissä = 6,0 VDC.
Paina ilmanvaihdon profiilipainiketta. Merkkivalo välkkyy kuuden + yhden nopean välähdyksen sykleissä = 6,5 VDC.
Toista painaminen, kunnes saavutetaan maksimi 10 VDC. Tämän jälkeen paina ilmanvaihdon profilipainiketta, jolloin ohjausjännite asettuu 2,5 VDC ja nousee sen jälkeen 0,5 VDC:n askelin.
Tallenna valittu ohjausjännite painamalla asetuspainiketta, kunnes merkkivalot välähtävät. Kotona-profiilin puhallinno-peuden tallennus muuttaa ja tallentaa aina myös Poissa- ja Tehostus-profiilien tehoa.
Poissa- ja Tehostus-profiillien tehoa voidaan säätää myös erikseen. Säätäminen vaikuttaa vain ko. profiilin tehoon. Asetustilaan siirryttäessä pitää olla valittuna säädettävä profiili.
Jos haluat em. ohjeiden sijaan kontrolloida ohjausjännitettä yleismittarilla, suodatinkotelon pohjalta löytyy mittapäät tätä varten (ks. kuva).

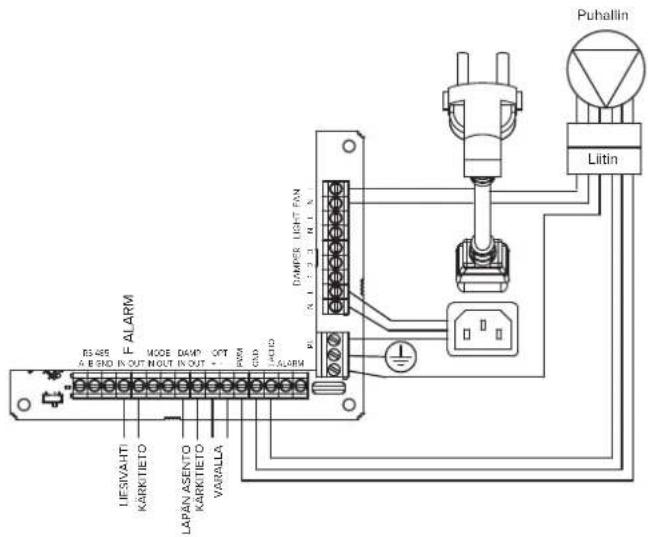

Ulkoinen sähkökytkentä
Suoritusarvojen mittaaminen ja säätäminen
Perusilmanvaihto
Talotuulettimen ilman tilavuusvirta mi- tataan läpän ollessa kiinni-asennossa ja säädetään tarvittaessa talotuulettimen staattisen painehäviön ja suoritusarvokaavion avulla.
- Mittaa talotuulettimen staattinen painehäviö, läpän reiästä, tarvikepus-sissa olevan mittausyhteen avulla (ks. kuva).
- Lue ilman tilavuusvirta suoritusarvokaavlosta mittauspainen ja läpän auki olevien reikien lukumäärän perusteella.
Säätö:
- Peitä läpästä tarvittava reikämäärä talotuulettimen mukana tulevan magneettinauhan avulla.

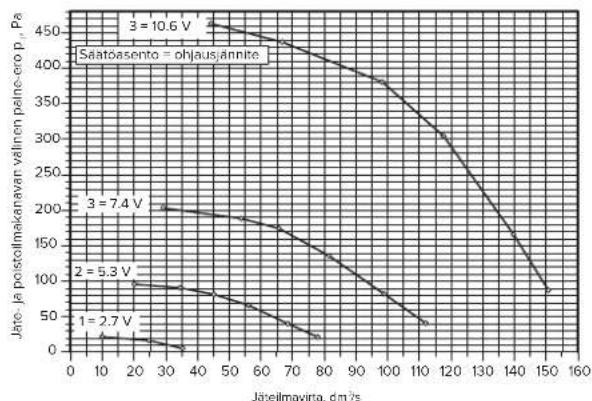

Tehostusilmanvaihto
Talotuulettimen ilman tilavuusvirta mitataan läpän ollessa auki-asennossa staattisen painehäviön ja suoritusarvokaavion avulla.
- Mittaa talotuulettimen staattinen painehäviö. Mittauspisteen tulee olla 2 x kanavan halkaisijan verran talotuulettimen lähtökau-luksen yläpuolella (ks. kuva).
- Lue ilman tilavuusvirta mittaus- paineen ja suoritusarvokaavion (läppä auki) avulla.

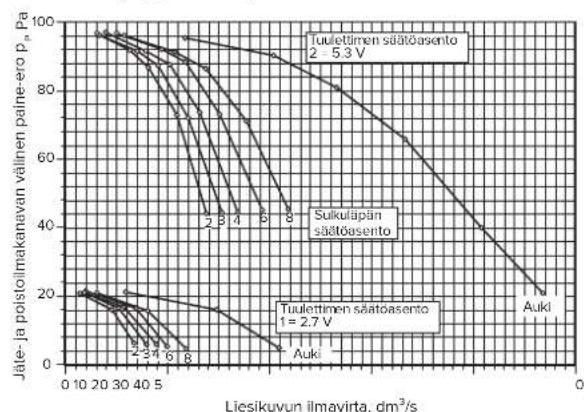

Tehostusilmavirta (läppä auki)
Perusilmavirta (läppä kiinni)
line
| Liesikuvun ilmavirta, dm³/s | Jäte- ja polistilimakanavan välinen paline-ero p_n Pa (Tuulettimen sätöasento 2 - 5.3 V) | Jäte- ja polistilimakanavan välinen paline-ero p_n Pa (Suikuläpän sätöasento) | Jäte- ja polistilimakanavan välinen paline-ero p_n Pa (Tuulettimen sätöasento 1 = 2.7 V) | |---|---|---|---| | 0 | 100 | 100 | 100 | | 20 | ~98 | ~98 | ~98 | | 30 | ~95 | ~95 | ~95 | | 40 | ~90 | ~90 | ~90 | | 5 | ~85 | ~85 | ~85 | | 6 | ~80 | ~80 | ~80 | | 7 | ~75 | ~75 | ~75 | | 8 | ~70 | ~70 | ~70 | | 9 | ~65 | ~65 | ~65 | | 10 | ~60 | ~60 | ~60 | | 11 | ~55 | ~55 | ~55 | | 12 | ~50 | ~50 | ~50 | | 13 | ~45 | ~45 | ~45 | | 14 | ~40 | ~40 | ~40 | | 15 | ~35 | ~35 | ~35 | | 16 | ~30 | ~30 | ~30 | | 17 | ~25 | ~25 | ~25 | | 18 | ~20 | ~20 | ~20 | | 19 | ~15 | ~15 | ~15 | | 20 | ~10 | ~10 | ~10 | | 21 | ~5 | ~5 | ~5 | | 22 | 0 | 0 | 0 | The chart displays a single data series for each material system. The x-axis represents the Liejsikuvun ilmavirta in dm³/s, and the y-axis represents the pressure at that Liejsikuvun. The legend indicates three distinct materials: Tuulettimen sätöasento, Suikuläpän sätöasento, and Tuulettimen sätöasento with Auki. The curves are labeled with their respective values and correspond to the specific temperature conditions. The chart is annotated on the right side of the plot as 'Auki'.Perusilmanvaihto
säätöasento
2 = 20 reikää auki / sulkuläppä
3 = 30 reikää auki / sulkuläppä
4 = 40 reikää auki / sulkuläppä
6 = 60 reikää auki / sulkuläppä 8 = 80 reikää auki / sulkuläppä
