KÄYTTÖOHJE DBE0005 Betax

Turvalliset työtoimenpiteet: 4

Lisäturvallisuusohjeet 6

Sähköturvallisuus....7

KOKOONPANO- JA ASENNUSOHJEET 7

ENNEN KÄYTTÖÖNOTTOA 8

Ketjun kireyden tarkastus ja säätö (Kuva D) 8

Teräketjuöljysäiliön täyttö (Kuva F)....10

Teräketjuöljyn pinnantason tarkastus....10

KÄYTTÖOHJEET....11

Sahauksen aloitus....11

PUUN KAATAMINEN....14

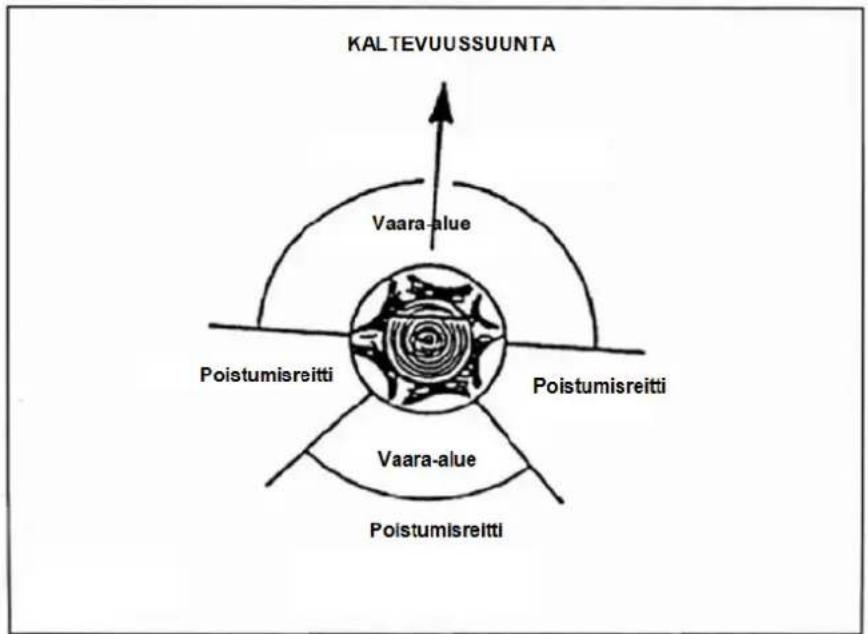

Yleiset puunkaato-ohjeet (Kuvat H ja I)....15

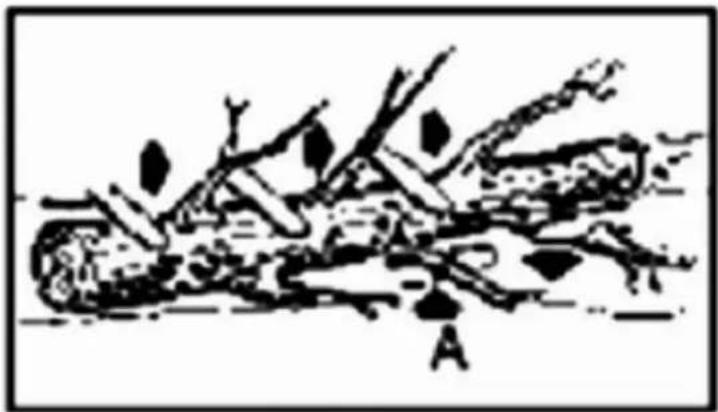

Kaatosahaus 16

Karsiminen....16

Katkaisu 17

Katkaisu sahapukkia käyttämällä....19

Pystykatkaisu 19

HUOLTO 20

Terälaipan / teräketjun huolto 20

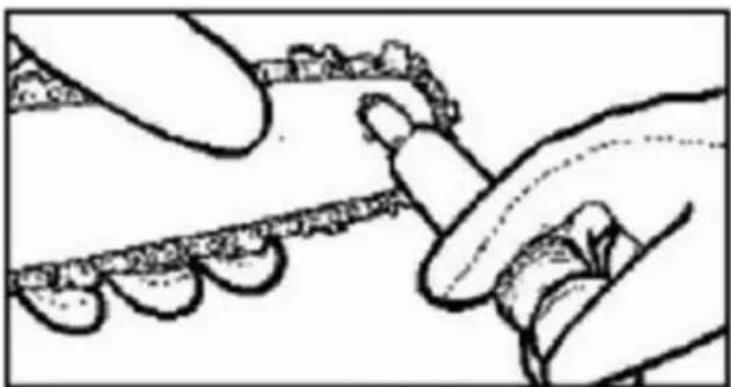

Ketjupyörän kärkien voitelu....20

Terälaipan huolto 21

Ketjun huolto-ohjeet ja varoitukset....22

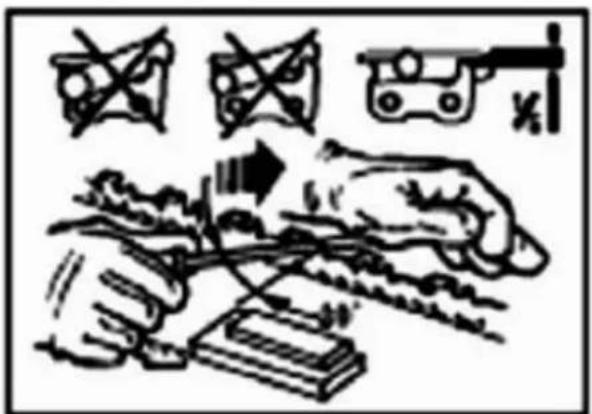

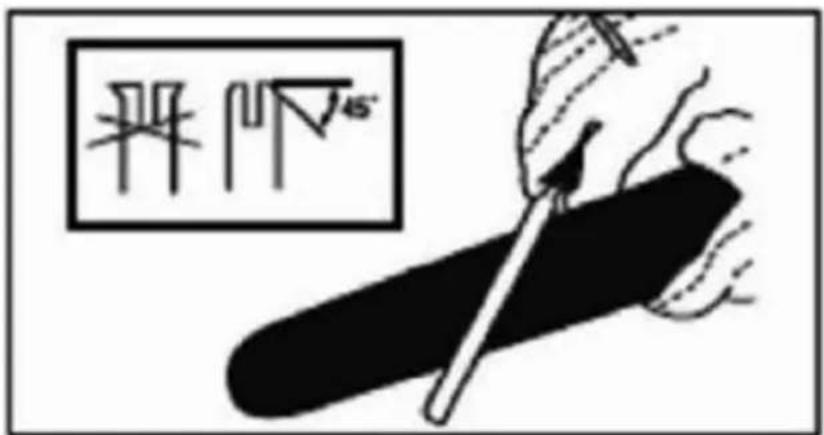

Ketjun teroitus....22

Ketjun kireys....23

Uuden teräketjun sisäänajo 24

TEKNISET TIEDOT 24

KETJUSAHAN OSAT 25

YMPÄRISTÖNSUOJELU 28

TAKUU....28

EY-VAATIMUSTENMUKAISUUSVAKUUTUS 29

SÄKERHETSANVISNINGAR....29

VAROITUS! Oman turvallisuutesi takia lue nämä käyttöohjeet huolellisesti ennen koneen käyttöä!

TURVALLISUUSOHJEET

Huomioi aina konetta käytettäessä mukana toimitetut turvallisuusohjeet sekä lisävarotoimenpiteet.

Tässä käyttöohjeessa käytetään seuraavia varoitus. ja huomiosymboleita:

Osoitaa mahdollisen henkilökohtaisen tapaturman ja laitevaurion riskin.

Noujavarotoimenpiteitä silmiesi suojaamiseksi.

Älä käytä konetta sateella tai kosteissa olosuhteissa.

Irrota virtapistoke virransyötöstä välittömästi, jos virtapistoke on vaurioitunut millään tavalla.

Katso lisätietoja käyttöohjeesta.

Sähkökäyttöisiä laitteita ei saa koskaan hävittää kotitalousjätteen mukana, Ympäristön suojelemiseksi voidaan tämä laite hävittää paikallisessa kierrätyskeskuksessa.

Akustinen äänentehotaso (LWA) noudattaa direktiivin 2000/14/EC vaatimuksia.

VAROITUS

Noudata perusvarotoimenpiteitä sähkökäyttöisten työkalujen käytön aikana tulipalon, sähköiskun ja henkilökohtaisten tapaturmien välttämiseksi mukaan lukien seuraavat varoitukset. Lue kaikki ohjeet huolellisesti ennen tämän laitteen käyttöä ja säilytä ohjeet tulevaa tarvetta varten.

Turvalliset-työtoimenpiteet:-

Pidä työalue siistinä

- Epäsiistit alueet ja työpenkit ovat alttiita tapaturmille.

Huomioi työalueen ympäristö

○ Älä altista työkaluja sateelle.
○ Älä käytä sähkökäyttöisiä työkaluja tulipalo- tai räjähdysalttiissa paikoissa.

Suojaus sähköiskua vastaan

○ Vältä kehokosketusta maadoitettuihin pintoihin kuten putkiin, pattereihin, liesiin tai jääkaappeihin.

Pidä lapset kaukana työalueelta

- Älä salli sivullisten koskettaa työkalua tai jatkojohtoa. Kaikkien sivullisten henkilöiden tulisi pysytellä kaukana työalueelta.

Säilytä työkalua oikein

○ Kun työkalua ei käytetä, sitä tulisi säilyttää kuivassa, korkeassa ja lukitussa paikassa, lasten ulottumattomissa.

Älä käytä työkalua voimakeinoin

○ Työkalu suorittaa sille suunnitellut tehtävät paremmin ja turvallisemmin.

Käytä oikeaa työkalua

○ Älä suorita työtä pienellä työkalulla tehokkaan työkalun sijasta.
- Älä käytä työkaluja tarkoituksenvastaisella tavalla; esimerkiksi, älä käytä pyörösahaa tai sirkkeliä puun oksien tai tukkien sahaukseen.

Pukeudu sopivalla ja tarkoituksenmukaisella tavalla

○ Älä käytä roikkuvaa vaatetusta tai koruja, jotka voivat takertua laitteen pyöriviin osiin.
- Suosittelemme käyttämään ulkona kumisia suojakäsineitä ja luistamattomia kenkiä.
○ Käytä hiusverkkoa pitkien hiusten suojaamiseksi.

Käytä suojalaseja.

○ Käytä suojalaseja, kasvo- tai pölysuojainta pölyisissä olosuhteissa.

Käytä pölynpoistolaitteistoa.

- Jos laitteissa on pölyn poisto- tai keräysliitäntä, tarkasta, että ne ovat liitetty paikalleen ja niitä käytetään tarkoituksenmukaisella tavalla.

Älä vaurioita johtoa.

○ Älä koskaan kuljeta työkalua vetämällä sitä virtajohdosta tai irrota virtajohtoa pistorasiasta johdosta vetämällä.
○ Säilytä virtajohto kaukana kuumuudesta, öljystä, liuottimista ja terävistä reunoista.

Lukitse työkappale.

○ Jos mahdollista käytä puristimia tai penkkipuristinta työkappaleen lukitsemiseksi paikalleen.
○ Tämä on turvallisempaa kuin käsien käyttö ja samalla molemmat kädet jäävät vapaiksi sähkölaitteen käyttöä varten.

Älä ylikurkottele.

- Säilytä hyvä asento ja tasapaino koko työsuorituksen ajan.

Pidä työkalusta hyvää huolta.

○ Pidä työkalun terät terävinä ja puhtaana paremman suorituskyvyn ja turvallisuuden takaamiseksi.
○ Noudata voitelu- ja osien vaihto-ohjeita.
○ Tarkasta virtajohto säännöllisesti. Viallisen virtajohdon saa vaihtaa vain valtuutettu ja pätevä huoltohenkilö.
○ Tarkasta jatkojohdot säännöllisesti ja vaihda vialliset jatkojohdot. Pidä kätesi kuivana, puhtaana ja rasvattomina.

Työkalun virran katkaisu

○ Kun työkalu ei ole käytössä, ennen työkalun huoltoa tai osien, kuten terien, kärkien, ja leikkureiden vaihtoa.

Poista säätötyökalut ja avaimet

○ Tee tarkastuksesta tapa, jotta huomaat onko säätöavaimet ja kiintoavaimet poistettu työkalusta aina ennen sen käynnistämistä.

Vältä vahingossa tapahtuvaa käynnistämistä

- Älä siirtele tai liikuta käynnissä olevaa työkalua tai painele sormillasi virtakatkaisinta. Tarkasta, että virtakatkaisin on pois päältä ennen koneen liittämistä virransyöttöön.

Käytä ulkokäyttöön soveltuvia jatkojohtoja

○ Kun laitetta käytetään ulkona, käytä ainoastaan ulkokäyttöön soveltuvia hyväksynnällä merkittyjä jatkojohtoja.

Pysy tarkkaavaisena

○ Tarkkaile, mitä olet tekemässä. Käytä maalaisjärkeä.
○ Älä käytä työkalua väsyneenä.

Tarkasta vialliset osat

○ Ennen koneen käyttöä, kone, suoja tai mikä tahansa viallinen osa tulisi tarkastaa huolellisesti sen toimintakunnon määrittelemiseksi ja varmistamiseksi.

○ Tarkasta pyörivien osien kohdistus, niiden vapaa liike, osien mahdolliset vauriot, asennus ja mitkä tahansa olosuhteet, jotka voivat heikentää työkalun toimintaa.
○ Mikä tahansa laitteen viallinen suojus tai osa tulisi korjata tai vaihtaa valtuutetun huoltoliikkeen toimesta, ellei tässä käyttöohjeessa ole muulla tavalla kuvattu.
○ Toimita vialliset kytkimet vaihdettavaksi pätevän huoltohenkilön toimesta. Älä käytä työkalua jos sen virtakatkaisin tai kytkimet eivät toimi oikealla tavalla.

VAROITUS!

○ Minkä tahansa, tässä käyttöohjeessa mainitsemattoman ja suosittelemattoman lisävarusteen tai tarvikkeen käyttö voi aiheuttaa henkilökohtaisen tapaturman.

Toimita laite korjattavaksi valtuutetulle ja pätevälle huoltohenkilölle

○ Tämä sähkökäyttöinen työkalu noudattaa voimassa olevia turvallisuusmääräyksiä.
- Korjaukset tulisi suorittaa vain pätevän ja valtuutetun huoltohenkilöstön toimesta alkuperäisosia käyttämällä. Muussa tapauksessa voi seurauksena olla käyttäjään kohdistuva vaaratilanne.

Lisäturvallisuusohjeet-

√ Älä käytä ketjusahaa olkapään yläpuolella.
√ Pidä ketjusahasta kiinni molemmilla käsilläsi.
√ Älä koskaan sahaa maata, rautalanka-aitoja, taimia, esikäsiteltyä puutavaraa.
√ Ketjusahaa ei saa käyttää lasten tai kouluttamattomien henkilöiden toimesta.
√ Käytä vain hyvin istuvia suojavaatteita kehosi suojaamiseksi.
√ Liitä laite vain jäännösvirtakatkaisimella (30mA) suojattuun virtapiiriin.
√ Tarkasta laite aina ennen käyttöä. Älä käytä viallista laitetta.
√ Toimita viallinen laite korjattavaksi pätevään ja valtuutettuun huoltoliikkeeseen.
√ Älä käytä laitetta, jos sen virtajohto on vaurioitunut tai kulunut.
√ Tarkasta ennen käyttöä, että käytettävissä jatkojohdoissa ei ole kuluneisuutta tai vikoja.
√ Jos jatkojohdot ovat vaurioituneet, irrota virtajohto välittömästi pistorasiasta.
√ Älä koskettele virtajohtoa, ennen kun se on irrotettu pistorasiasta.
√ Varmista ennen käyttöä, että sinulla on turvallinen etäisyys kaatuviin puihin ja putoaviin oksiin.
√ Käytä suojakypärää.
√ Käytä suojakäsineitä.
√ Käytä turvakenkiä.
√ Säilytä hyvä tasapaino koko työskentelyn ajan.
√ Älä koskaan käytä laitetta nuorien puiden tai pienien pensaiden sahaukseen.
√ Älä koskaan käytä laitetta metallin sahaukseen.
√ Älä koskaan käytä laitetta maaperän sahaukseen.
√ Älä käytä laitetta lasten tai lemmikkieläinten läheisyydessä.
√ Käytä laitetta vain päivänvalossa tai hyvässä valaistuksessa
√ Käytä laitetta vain niin, että sahan teräketju osoittaa itssestäsi poispäin. Älä koskaan käynnistä laitetta jos teräketju on toisessa asennossa.
√ Pidä koko työskentelyn ajan kätesi ja jalkasi kaukana teräketjusta.

Betax

√ Vältä koskettamasta teräketjua.
√ Varmista, että päävirtajohto ei kosketa teräketjua.
√ Ennen kuin asetat sahan maahan, sammuta laite ja odota, kunnes teräketjun liike on täysin pysähtynyt.
√ Älä koskaan yritä pysäyttää teräketjun liikettä itse.

Ota huomioon, että sahan sammuttamisen jälkeen teräketju jatkaa liikettään.

√ Käytä vain valmistajan toimittamia lisävarusteita.
√ Irrota virtapistoke aina pistorasiasta ennen minkään huolto- ja korjaustoimenpiteen suorittamista, tai jos laitetta ei käytetä.
√ Säilytä laitetta käytön jälkeen lasten ulottumattomissa.

Takaisku

Takaisku on terälaipan suorittama liike ylös- ja alaspäin teräketjun koskettaessa kohdetta odottamattomasti.
➢ Pidä luotettavasti kiinni laitteesta molemmilla käsilläsi moottorin ollessa käynnissä.
➢ Pidä luotettavasti kiinni kahvoista. Ole tarkkaavainen koko työskentelyn ajan.

Takaisku aiheutuu usein:

√ pyörivän teräketjun odottamattomasta kosketuksesta oksiin tai muihin kohteisiin;
√ kosketuksesta koviin materiaaleihin (esim. metalli tai laasti) puiden lähellä tai puussa;
√ jos teräketju on tylsä;
√ jos teräketjun kireys ei ole oikea;
√ sahauksessa olkapäiden korkeudella;
√ huomion keskeytymisestä käytön aikana;
√ epävakaasta asennosta;
√ sahauksesta edelliseen sahauskohtaan.

Sähköturvallisuus-

Tarkista aina, että virransyöttö vastaa laitteen arvokilvessä merkittyä jännitettä.

Laite on tarkoitettu käytettäväksi ainoastaan virransyötöllä, jonka järjestelmän impedanssi on 0,2945 tai sen alapuolella.

KOKOONPANO- JA ASENNUSOHJEET

Ketjusahaa voidaan käyttää useisiin toimintoihin, kuten polttopuiden sahaukseen, pensasaitojen muokkaukseen, pienien puiden kaatamiseen, oksien leikkaukseen, pensaiden leikkaukseen maatasoon ja kevyisiin kirvesmiehen töihin. Sahaa ainoastaan puuta tai puutuotteita.

√ Kokoonpanossa tarvittavat työkalut

Uuden sahan mukana on toimitettu avainyhdistelmä, ja se on ainoa työkalu, mitä tarvitset sahan kokoonpanoon ja teräketjun kireyden säätämiseen.

√ Asennusvaatimukset

Ennen kuin laite on valmis toimintaan, siihen on asennettava terälaippa, teräketju, ketjupyörä, ketju on säädettävä ja voiteluöljyä on lisättävä öljysäiliöön.
- Älä käynnistä moottoria ellei saha ole asennettu oikein.
Lue kaikki ohjeet huolellisesti. Asenna vain juuri tälle mallille suositeltu terälaippa ja teräketju, älä muun kokoisia laippoja tai ketjuja.

√ Terälaipan / teräketjun asennus (Kuvat B ja C)

VAROITUS: Käytä suojakäsineitä teräketjun käsittelyn aikana käsien suojaamiseksi teräviä reunoja vastaan.

1. Aseta laite tasaiselle pinnalle.
2. Löysää mutteria (11) ja irrota se.
3. Irrota ketjusuoja (12).
4. Aseta ketju (8) terälaipan (7) päälle terähampaiden osoittaessa pyörimissuuntaan. Katso rungossa oleva nuoli.
5. Kiristä ketjua niin, että laipan taakse muodostuu silmukka.
6. Aseta terälaippa ketjuineen laitteeseen. Asenna ketju ketjupyörän (13) päälle.
7. Aseta laipassa oleva ura (14) pykälän (15) ja ruuvikierteen (16) päälle.
8. Varmista, että kiristysruuvin (17) pykälä asettuu reikään (18).
9. Tarkasta, että ketju on oikein laipan ympärillä.
10. Kiristä ketju. Älä ylikiristä.
11. Aseta ketjusuoja paikalleen.
12. Aseta mutteri paikalleen ja kiristä se luotettavasti.

Irrota laita virransyötöstä aina ennen asentamista!

ENNEN KÄYTTÖÖNOTTOA

Ketjun kireyden tarkastus ja säätö (Kuva D)

Teräketjun oikein kireys on erittäin tärkeä tekijä ja se on aina tarkastettava ennen sahan käynnistämistä sekä minkä tahansa sahaustoimenpiteen aikana. Teräketjun säätämiseen käytetty aika parantaa sahauksen suorituskykyä ja pidentää teräketjun käyttöikää.

HUOMAUTUS

Uusi ketju ja laippa on säädettävä uudelleen muutaman sahauskerran jälkeen. Tämä on normaalia sisäänajon aikana, mutta myös tulevien sahauskertojen välillä. Nosta ketjua (8) hieman terälaipalta (7).

Ketjun kireys on oikea, jos voit vetää sitä ylöspäin 3 mm terälaipalta (7) ja ketju palautuu takaisin. Ketjun ei tulisi riippua laipan ja ketjun välillä pohja-osasta. Mikäli ketjun kireys ei ole oikea, toimi seuraavasti:

√ Aseta laite tasaiselle pinnalle.

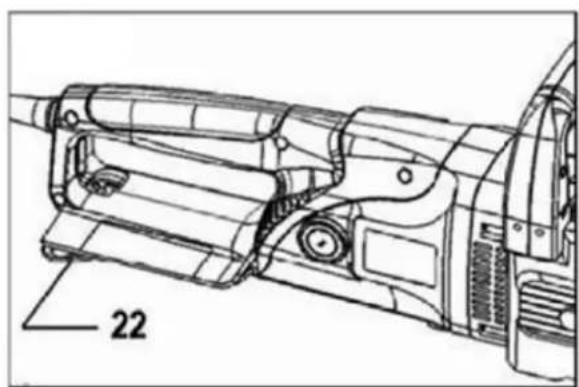

√ Ota yhdistelmäavain (22) sahan kahvasta esille (Kuva J).
√ Löysää mutteria (11) avaimella (22) riittävästi, mutta älä irrota sitä kokonaan (Kuva K);
Käytä avaimen (22) erikoiskärkeä asetusruuvin (19) kiertämiseen lohkon ollessa löysällä. Käännä kuusioruuvia oikealle kireyden kasvattamiseksi. Käännä kuusioruuvia vasemmalle kireyden laskemiseksi. (Kuva I)
√ Kun säätö on suoritettu, siirrä teräketjua (suojakäsineet kädessä) taaksepäin ja eteenpäin terälaipan päällä, ja varmista, että ketjun liike on esteetön ja että se on oikeassa hammastuksessa ketjupyörän päällä.

HUOMAUTUS

Mikäli ketjua on vaikeaa kääntää, tai se jumiutuu terälaipan päällä, teräketju on liian kireällä, ja sitä on säädettävä. Laske kireyttä kääntämällä kuusioruuvia hieman vasemmalle. Siirrä teräketjua (suojakäsineet kädessä) taaksepäin ja eteenpäin terälaipan päällä niin kauan, kunnes ketjun liike on esteetön.

Pidä etuosaa ylemmässä asennossa ja kiristä mutteri (11) huolellisesti.

Kun teräketjun on säädetty, aseta yhdistelmäavain takaisin sen seuraavaa käyttökertaa varten.

HUOMAUTUS

Teräketju venyy käytön aikana, ja erityisesti sen ollessa uusi, jolloin säännölliset säätötoimet ovat välttämättömiä. Uusi ketju vaatii enemmän säännöllisiä säätöjä sisäänajokauden aikana.

Löysä ketju voi luistaa terälaipan päältä sahauksen aikana. Se voi myös kuluttaa terälaippaa ja teräketjua. Liian kireä ketju voi vaurioittaa sahaa. Molemmissa tilanteissa, liian kireä tai liian löysä teräketju voi aiheuttaa vakavan henkilökohtaisen tapaturman.

Teräketjuöljysäiliön täyttö (Kuva F)

Teräketjun riittävä voitelu sahauksen aikana on oleellisen tärkeää terälaipan kitkan minimoimiseksi. Jos saha on varustettu automaattisella ketjuvoitelulla, öljyntilavuutta ei tarvitse säätää: kiristä öljysäiliön korkki ja varmista, että se on ilmatiivis öljyn lisäämisen jälkeen, koska muussa tapauksessa öljynvirtaus voi heikentyä.

Teräketjuöljyn pinnantason tarkastus

Teräketjuöljyn pinnantaso on tarkastettava ennen jokaista käyttökertaa, ja aina 10 minuutin välein käytön aikana.

1. Aseta laite tasaiselle pinnalle.
2. Odota vähintään 1 minuutin ajan ennen öljyn pinnantason tarkastamista.
3. Öljynpinnantason tulee olla vähintään tarkastuslasin (20) MIN-merkin kohdalla. (Kuva F)
4. Jos öljynpinnantaso on tämän merkin alapuolella, lisää öljyä.

HUOMIO! Älä koskaan anna terälaipan ja teräketjun voiteluaineen päästä loppumaan.

Ketjusahan käyttäminen KUIVANA tai LIIAN VÄHÄISELLÄ ÖLJYMÄÄRÄLLÄ heikentää sahan suorituskykyä, lyhentää teräketjun käyttöikää ja aiheuttaa ketjun nopeaa tylsymistä ja terälaipan liiallista kulumista ylikuumentumisen takia. Liian vähäinen öljymäärä on havaittavissa savusta tai terälaipan värimuutoksesta.

Lisää öljyä seuraavalla tavalla

1. Irrota öljysäiliön suojus (21) täyttöpisteestä. (Kuva D)

2. Käytä suppiloa. Lisää öljyä. Pyyhi kaikki öljyroiskeet pois. Varmista, ettei likaa pääse öljysäiliöön.

3. Aseta öljysäiliön suojus takaisin paikalleen.

KÄYTTÖOHJEET

Liitä tarkoituksen mukainen jatkojohto sahan käyttöä varten.
Irrota ketjusahan teräketjusuoja.
➢ Pidä kiinni sahasta molemmilla käsilläsi ja kahvoja käyttämällä. Tämä varmistaa sahan parhaan mahdollisen käyttötason.
- Älä käytä ketjusahaa olkapäiden yläpuolella.
Käytä sahaa vain kuivien materiaalien sahaukseen.
Kun tätä sahaa käytetään ensimmäisen kerran, on suositeltavaa käyttää työn aikana sahapukkia.
Älä koskaan aloita sahausta ennen kuin moottori pyörii täydellä nopeudella ja hammastettu suoja koskettaa puuta.
Suorita aina uusi sahaus. Älä koskaan käytä edellistä sahausuraa sahauksen jatkamiseksi.

Sahauksen-aloitus-

Varmista, että ketjujarru on irrotettu.
Moottori ei käynnisty jos ketjujarru on kytketyssä asennossa.

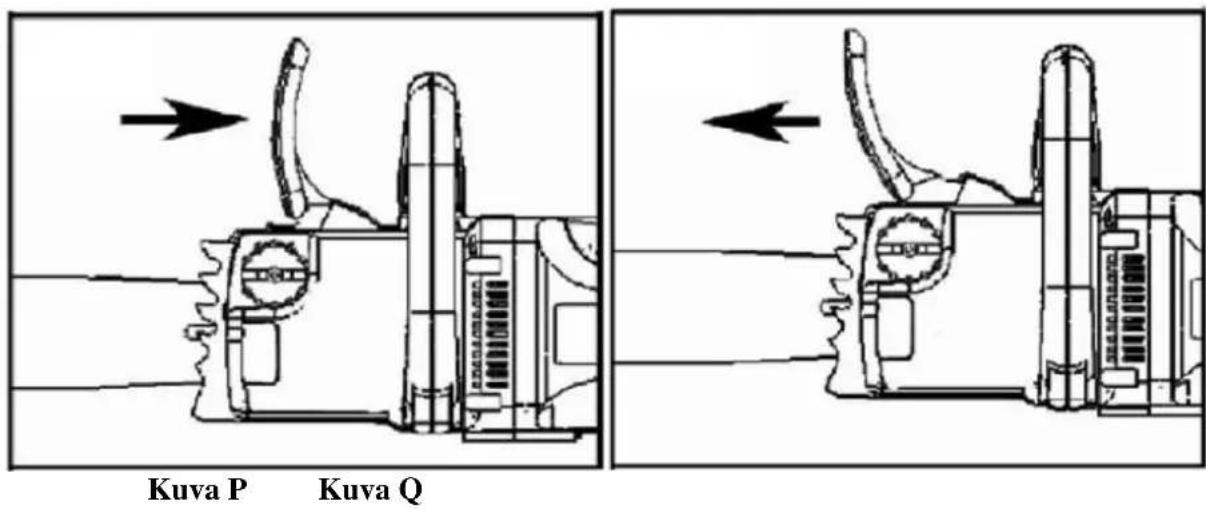

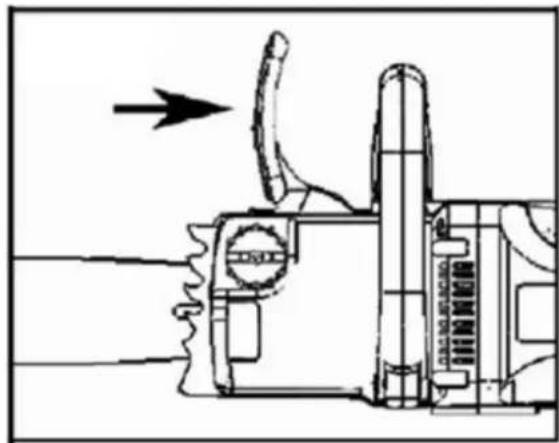

Vapauta ketjujarru vetämällä sitä taaksepäin moottoria kohti. (Kuva M).

VAROITUS: Varmista, että käytettävä jatkojohto soveltuu kooltaan ja tyypiltään käytettäväksi sahaasi.

Jatkojohdon pidike on sijoitettu kytkinkahvaan, joka estää jatkojohtoa siirtymästä kahvasta.
Tämän ominaisuuden käyttämiseksi, aseta jatkojohto kaksin kerroin n. 30 cm päästä, ja aseta se tämän jälkeen kahvan päähän.
Aseta kaksinkertainen silmukkajohto salvan päälle.
Vedä varovaisesti johdosta varmistaaksesi, että se pysyy luotettavasti sahan kahvassa.
➢ Liitä jatkojohdon toinen pää sahan virtajohtoon. Kuva N).
➢ Ota sahasta kiinni molemmilla käsilläsi, aseta vasen käsi ohjauskahvalle (5) (ÄLÄ PIDÄ KIINNI KETJUJARRUSTA) ja oikea käsi pääkahvalle (4).
➢ Aseta peukalot ja sormet kahvan ympärille (Kuva O).
➢ Pidä oikealla peukalollasi lukitus/OFF-painiketta (2) painettuna alas ja samanaikaisesti paina pääkahvan (4) ON/OFF-kytkintä (1).
➢ Sammuta saha vapauttamalla ON/OFF-kytkin (1).

HUOMAUTUS

Lukitus/OFF-painiketta (2) ei ole välttämätöntä painaa koko ajan sen jälkeen, kun ON/OFF-kytkintä (1) painetaan moottorin ollessa käynnissä. Lukitus/OFF-painike on suojalaite vahingollisen käynnistämisen välttämiseksi.

Moottorin sammutus

• Ketjusahan moottori pysähtyy automaattisesti kun ON/OFF-kytkin (1) vapautetaan.
  Lukitus/OFF-painiketta (2) täytyy pitää painettuna alas ja ON/OFF-kytkintä painettava moottorin käynnistämiseksi uudelleen.

Ketjujarru / suoja

Ketjusaha on varustettu ketjujarrulla / käsisuojalla, joka pysäyttää teräketjun liikkeen millisekuntien aikana ja alentaen näin takaiskutilanteita. Nopea terälaipan ylöspäin liike tapahtuu, jos laipan etuosan teräketju osuu äkillisesti kohteeseen tai jos teräketju jumittuu sahauksen aikana kohteeseen.

Käsisuoja (6) suojaa myös vasenta kättä, jos se odottamatta luistaa etukahvasta.

Betax

Ketjujarru on suojalaite, joka aktivoituu jos sitä painetaan suojaa vasten, tai jos takaiskutilanteessa käyttäjän käsi luistaa vivulta.

Kun ketjujarru on aktivoitunut, ketjun liike pysähtyy välittömästi ja moottorin virransyöttö katkaistaan.

➢ Ketjujarrun tarkoitus on alentaa mahdollisten tapaturmien riskiä takaiskuista johtuen.

Ketjujarrua ei voi kuitenkaan pitää ensisijaisena suojauksena jos sahaa käsitellään huolimattomasti.

➢ Ketjujarru vapautetaan (ketjun liikkeen vapautus), kun jarrua vedetään taakse ja lukitaan.

Tämä on normaali käyttöasento (Kuva P). Ketjujarru on lukittuna (ketjua ei voi liikuttaa) kun ketjujarru on asetettu eteenpäin (Kuva Q).

HUOMAUTUS

Moottori ei käynnisty jos ketjujarru on kytketyssä asennossa.

HUOMIO: Ketjujarrua ei tulisi käyttää sahan käynnistämiseen tai pysäyttämiseen normaalin käytön aikana.

Ketjujarrun toimintatesti

Ennen sahauksen aloittamista, ketjujarru tulisi testata seuraavalla tavalla:

1. Varmista, että ketjujarru on vapautettu (Kuva P).
2. Aseta saha tasaiselle, kestävälle ja kuivalle puhtaalle pinnalle.
3. Älä päästä sahaa kosketuksiin minkään kohteen kanssa.
4. Liitä laite virransyöttöön.
5. Tartu kiinni ohjauskahvasta (5) (ei ketjujarrusta / käsisuojavivusta (6)) vasemmalla kädelläsi. Peukalon ja sormien täytyy olla kahvan ympärillä.
6. Tartu takakahvasta kiinni oikealla kädelläsi. Peukalon ja sormien täytyy olla kahvan ympärillä.
7. Paina LUKITUS/OFF-painiketta (2) oikealla peukalollasi. Paina ON/OFF-kytkintä (1) etusormellasi.

Betax

1. Kun moottori on käynnissä, aktivoi ketjujarru siirtämällä vasen kätesi vipua vasten.

2. Teräketjun ja moottorin tulisi pysähtyä välittömästi.

VAROITUS: Jos teräketju ja moottori eivät pysähdy kun ketjujarru aktivoidaan, toimita saha lähimpään valtuutettuun huoltopisteeseen. Älä käytä sahaa jos ketjujarru ei toimi tarkoituksenmukaisella tavalla.

PUUN KAATAMINEN

√ KAATO

Termiä kaato käytetään puun kaatamiselle sahaamalla se poikki juuresta.
Halkaisijaltaan max. 15 – 18 cm pienet puut kaadetaan yleensä yhdellä sahauksella.
Suuremmat puut vaativat kaatolovisahauksen.
Kaatolovisahaus määrittelee puun kaatumissuunnan.

VAROITUS: Poistumisreitti tulisi suunnitella ja selvittää ennen sahauksen aloittamista. Reitin tulisi ulottua taakse ja vinosti puun otaksutun kaatumislinjan suuntaan nähden kuvan G mukaisesti.

VAROITUS: Jos kaadat puun viettävällä maaperällä, sahan käyttäjän tulisi olla ylärinteen puolella, sillä puu pyörii tai liukuu helposti rinnettä alas sen jälkeen, kun se on kaadettu.

HUOMAUTUS: Kaatumissuunta tulisi määritellä kaatoloven mukaisesti. Ennen minkään loven sahausta, huomioi suurempien oksien sijainti ja puun luonnollinen kaltevuus puun kaatumissuunnan määrittelemistä varten.

VAROITUS:

Älä kaada puida kovalla tuulella, tuulensuunnan muuttuessa, tai jos omaisuusvahinkoriskejä voi tapahtua. Ota tässä tapauksessa yhteys ammattilaiseen. Älä kaada puuta, jos on vaara, että se osuu voima- tai puhelinlinjoihin: jos puu saa kosketuksen voima- ja tai puhelinlinjoihin, tulisi paikalliselle verkkoyhtiölle ilmoittaa välittömästi tapahtumasta. Älä kaada puita tavalla, joka voi johtaa mihin tahansa henkilövahinkoihin.

Kuva G

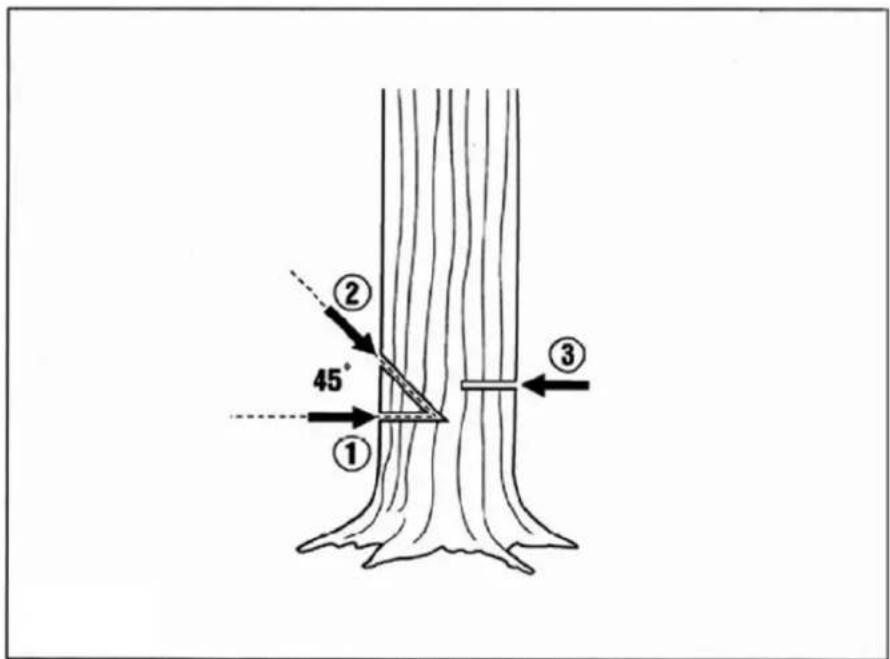

Yleiset puunkaato-ohjeet (Kuvat H ja I)

1. Tee vaakasuora sahaus 1/3 puun halkaisijasta. Suorita seuraavaksi vinosahaus 45° asteen kulmassa ylhäältä alaspäin niin, että runkoon muodostuu lovi.
2. Suorita kaatosahaus toisella puolella, mutta varmista, että et sahaa loven läpi.
3. Aseta kiila leikkauskohtaan puun kaatamiseksi.

Kuva H

Kuva I

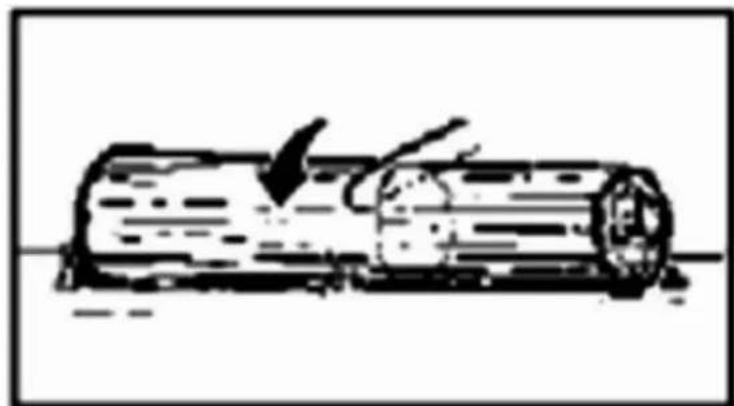

Kaatosahaus-

1. Käytä puu- tai muovikiiloja (G) 10 estämään terän (H) tai terälaipan juuttuminen sahausuraan. Kiilat ohjaavat myös kaatumissuuntaa (Kuva R).
2. Jos sahattavan puun halkaisija on suurempi kuin terälaipan pituus, suorita kaksi sahausta.

VAROITUS: Kun kaatosahaus osuu lähelle saranaa, puu alkaa kaatua. Kun puu alkaa kaatua, irrota saha sahausurasta, pysäytä moottori, laske ketjusaha maahan ja lähde alueelta pakoreittiä pitkin (Kuva G).

Kuva R

Karsiminen-

Puun karsiminen on työvaihe, jossa kaadetun puun oksat poistetaan.
Älä poista tukioksia (A), ennen kuin tukki on katkaistu määrättyyn mittoihinsa (Kuva S).
Jännityksen alaiset oksat tulisi sahata pohjasta ylöspäin, ketjusahan kiinnijuuttumisen välttämiseksi.

VAROITUS: Älä koskaan sahaa puun oksia seisoen puun rungolla.

• Katkaisu on kaatuneen tukin katkaisusahaus sopiviin pituuksiin.
  Varmista, että sinulla on hyvät jalkineet ja seisot rungon ylärinteen puolella, kun katkaiset runkoa viettävällä maalla. Jos mahdollista, tulisi tukki tukea siten, että katkottava pää ei lepää maassa.
  Jos tukki on tuettu molemmista päistään ja sinun on sahattava keskeltä, suorita puolisahaus tukin yläpuolelta ja sen jälkeen alasahaus.
  Tämä estää tukkia puristamasta terälaippaa ja teräketjua.
  Varo, että teräketju ei osu maahan sahauksen aikana, sillä muussa tapauksessa teräketju vaurioituu nopeasti.
  Seisot rungon ylärinteen puolella, kun katkaiset runkoa viettävällä maalla.

• Tukki on tuettu koko pituudeltaan: Suorita sahaus pohjasta (alasahaus) ja varo sahaamasta maahan (Kuva T).

• Tukki on tuettu toisesta päästä: Toimi, kuten käytettäessä sahapukkia: Sahaa ensin pohjasta (alasahaus) 1/3 tukin halkaisijasta halkeamisen estämiseksi. Toiseksi, sahaa ylhäältä (yläsahaus) ensimmäiseen sahaukseen asti sahauksen pusertumisen välttämiseksi (Kuva U).
• Tukki on tuettu molemmista päistään: Sahaa ensin ylhäältäl/3 tukin halkaisijasta halkeamisen välttämiseksi. Toiseksi, sahaa alhaalta ensimmäiseen sahaukseen asti sahauksen pusertumisen välttämiseksi (Kuva V).

Paras tapa pitää tukkia paikallaan sahauksen aikana on käyttää sahapukkia. Jos tämä ei ole mahdollista, tukki tulisi nostaa ja tukea oksan tynkiin tai tukitukkeja käyttämällä. Varmista, että katkaistava tukki on tuettu turvallisella tavalla.

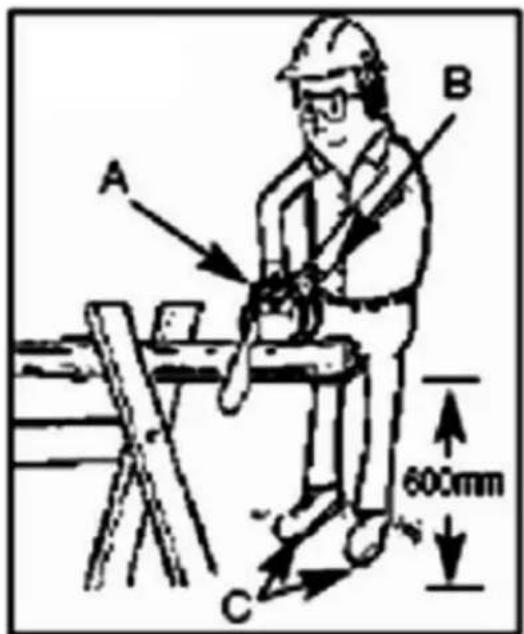

Katkaisu-sahapukkia-käyttämällä-

Henkilökohtaisen turvallisuuden varmistamiseksi ja sahauksen helpottamiseksi on oikea asento pystykatkaisua varten oleellisen tärkeä (Kuva W).

Kuva W

Pystykatkaisu-

1. Pidä sahaa tukevasti molemmin käsin ja pidä sahaa kehosi oikealla puolella sahauksen aikana.
2. Pidä vasen kätesi niin suorana kuin mahdollista.
3. Pidä paino molemmilla jaloilla.

HUOMIO: Sahan käytön aikana, varmista, että teräketjun ja laipan voitelu on kunnossa.

HUOLTO

Terälaipan / teräketjun huolto

VAROITUS: Tarkasta, että virtajohto on irrotettu pistorasiasta ennen minkään sahaan kohdistuvan huoltotoimenpiteen suorittamista. Terälaipan huolellinen huolto (kuvattu tässä kappaleessa) on oleellisen tärkeää sahan hyvän ja luotettavan käyttökunnon ylläpitämiseksi.

Ketjupyörän kärkien voitelu

HUOMIO: Terälaipan ketjupyörän kärkien voitelun laiminlyönti voi aiheuttaa sahan suorituskyvyn huonontumista ja kiinnileikkautumista, ja mitätöidä valmistajan takuun. (vain mallit, jotka on varustettu ketjupyörän kärkien ohjauslaipoilla). Ketjupyörän kärkien voitelu on suositeltavaa jokaisen sahan käyttökerran jälkeen. Puhdista aina ketjupyörä läpikotaisin ennen sen voitelua.

Voiteluvaruste: Voitelupistooli (kertakäyttöinen). Tämä rasvapistooli on tarkoitettu käytettäväksi terälaipan pieniä voitelupisteitä varten. Kertakäyttöinen voitelupistooli on täytetty valmiiksi rasvalla.

VAROITUS: Käytä kestäviä työkäsineitä tämän toimenpiteen yhteydessä henkilökohtaisien tapaturmien välttämiseksi.

1. Irrota ketjusaha virransyötöstä.
   HUOMAUTUS: Teräketjua ei tarvitse irrottaa ketjupyörän kärkien voitelua varten. Voitelu voidaan suorittaa suoraan.
2. Puhdista terälaipan ketjupyörä.
3. Käytä kertakäyttöistä voitelupistoolia ja aseta sen kärki voitelunippaan. Ruiskuta rasvaa kunnes se työntyy ulos ketjupyörän kärjen ulkopuoliselta reunalta (Kuva X).
4. Varmista, että ketjujarru on vapautettu. Pyöritä teräketjua käsin. Toista voitelutoimenpiteet, kunnes koko ketjupyörä on rasvattu.

Useimmat terälaippaongelmat voidaan estää pitämällä ketjusaha hyvin huollettuna. Virheellinen öljyn lisäys, epätasainen leikkaus ja väärät syvyysasetukset aiheuttavat eniten terälaippaongelmia ja ensisijaisesti terälaipan epätasaista kulumista.

Jos terälaippaa kuluu epätasaisesti, ohjaimet leventyvät aiheuttaen teräketjun kolinaa ja suoran sahauksen vaikeutumista. Riittämätön terälaipan voitelu ja sahan käyttö liian kireällä ketjulla aiheuttavat nopeaa terälaipan kulumista (Katso kohta TERÄKETJUN HUOLTO).

Terälaipan kulumisen välttämiseksi, noudata seuraavaa terälaipan huoltosuositusta.

TERÄLAIPPA – Laippa tulisi vaihtaa käänteisesti 8 käyttötunnin välein tasaisen kulumisen saavuttamiseksi.

Pidä terälaipan ura ja voitelunippa puhtaana käyttämällä valinnaisesti toimitettavaa laippauran puhdistinta. Tarkasta laipan ohjaimet säännöllisesti kulumista vastaan, ja tarvittaessa poista purseet ja hio ohjaimet sileää viilaa käyttämällä. (Kuva Y).

VAROITUS: Älä koskaan asenna uutta ketjua kuluneen ketjupyörän tai itsekohdistuvan renkaan päälle.

Kuva Y

TERÄLAIPAN KULUMINEN - Käännä laippaa säännöllisesti, (esim. 5 käyttötunnin välein) laipan ylä- ja alaosan tasaisen kulumisen varmistamiseksi.

TERÄLAIPAN URAT - Urat (tai ohjaimet, jotka tukevat ja kannattelevat ketjua) tulisi puhdistaa, jos sahaa on käytetty pitkäkestoisesti raskaissa toimenpiteissä tai jos teräketju näyttää likaiselta. Ohjaimet tulisi aina puhdistaa teräketjun irrottamisen yhteydessä.

ÖLJYKANAVAT – Terälaipan öljykanavat tulisi puhdistaa laipan ja ketjun oikean voitelun varmistamiseksi käytön aikana. Tämä voidaan suorittaa käyttämällä pehmeää ja riittävän pientä vaijeria öljyn tyhjennysaukkoon pääsemiseksi.

HUOMAUTUS

Öljykanavien kunto on helposti tarkastettavissa. Mikäli kanavat ovat puhtaat, ketju ruiskuttaa automaattisesti öljysuihkua sekuntien aikana sahan käynnistämisestä. Sahasi on varustettu automaattisella öljyvoitelujärjestelmällä.

Ketjun huolto-ohjeet ja varoitukset

➢ Ellei sinulla ole kokemusta tai et ole saanut koulutusta takaiskuihin, käytä aina matalalla takaiskulla varustettua teräketjua, joka alentaa merkittävästi takaiskutilanteita.
Matalalla takaiskulla varustettu teräketju ei kuitenkaan täysin poista takaiskutilanteita.
Matalan takaiskun tai "suojaluokan 1" ketjuja ei tulisi koskaan pitää täydellisenä takaiskujen suojavälineenä.
Matalalla takaiskulla varustettu teräketjua tulisi aina käyttää yhdessä muiden takaiskusuojauslaitteiden kanssa, kuten "matala takaisku" tai teräketju, joka noudattaa matalan takaiskutilanteiden suorituskykyä.
Vakioteräketjua (ketju, jolla ei ole takaiskujen alentavia suojalenkkejä) tulisi käyttää ainoastaan pätevän ja koulutetun käyttäjän toimesta.

VAROITUS: Käytä aina suojakäsineitä huoltotoimenpiteiden aikana. Älä suorita huoltotoimenpiteitä moottorin ollessa kuuma.

Ketjun teroitus

Kuva Z1

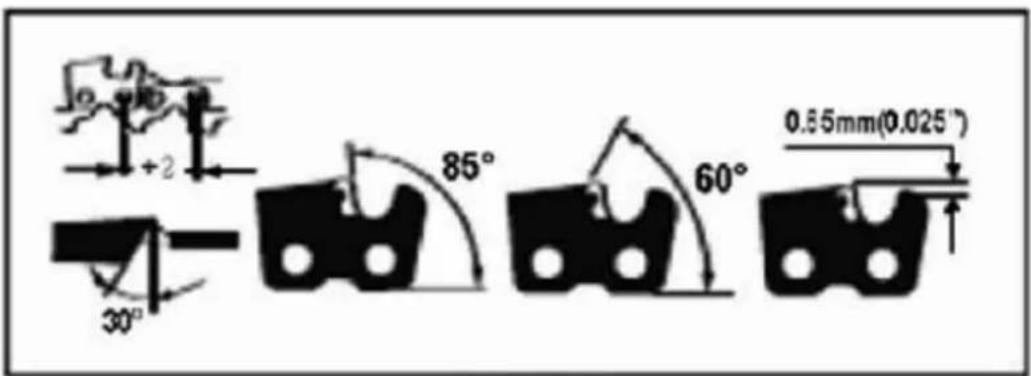

Teroita ketju käyttämällä suojakäsineitä ja pyöräviilaa 3/16" (4.8mm).
➢ Teroita aina terät vain viilaamalla niitä ulospäin työntyvin liikkein (Kuva Z2) ja noudattamalla Kuvassa Z1 annettuja arvoja.
Teroituksen jälkeen on kaikilla terälenkeillä oltava sama leveys ja pituus.

VAROITUS: terävä ketju tuottaa tarkkaan määriteltyjä lastuja. Ketju on teroitettava jos se tuottaa sahauspölyä.

Betax

3-4 terien teroituskerran jälkeen on terähampaiden korkeus tarkastettava syvyysmitalla ja tarvittaessa hiottava niitä sileällä viilalla mukana toimitettua valinnaista mallia käyttämällä ja tämän jälkeen hampaan etureuna on pyöristettävä. (Kuva Z3)

VAROITUS: Syvyysmitan (rakotulkki) oikea säätö on tärkeää ketjun tarkoituksenmukaisen teroituksen kannalta.

Millainen on matalalla takaiskulla varustettu teräketju?

VAROITUS: Älä koskaan irrota, muuta tai ohita sahaan asennettuja suojalaitteita. Ketjujarru / Käsisuoja ja matalalla takaiskulla varustettu teräketju ovat tärkeimpiä suojaominaisuuksia käyttäjän suojaamiseksi.

VAROITUS: Käytä aina kestäviä suojakäsineitä ja irrota jatkojohdot teräketjun työskentelyn yhteydessä.

Matalalla takaiskulla varustettu teräketjun on ketju, joka noudattaa ISO 9518 määräysten takaiskujen tehovaatimuksia.

Pitämällä teräjarru ja teräketju hyvässä toimintakunnossa ja oikein huollettuna tämän käyttöohjeen mukaisella tavalla, ketjusahasi turvajärjestelmä on hyvässä kunnossa koko laitteen käyttöiän ajan.

Ketjun kireys

Tarkasta ketjun kireys säännöllisesti ja säädä tarvittaessa ketjun pitämiseksi tiiviisti terälaipan päällä, mutta riittävän löysällä niin, että ketjua voi pyörittää laipan ympärillä käsin. (Katso kappale Teräketjun kireyden säätö).

Uuden teräketjun sisäänajo

Uusi ketju ja laippa on säädettävä uudelleen 8 sahauskerran jälkeen. Tämä on normaalia sisäänajon aikana, mutta myös tulevien sahauskertojen välillä.

Tänä aikana teräketjun liikkuvat osat hioutuvat ja kuluvat, aiheuttaen KETJUN VENYMISEN.

Tämä on normaalia. Jos teräketjua ei ole enää mahdollista kiristää oikeaan kireyteen, terälenkki on poistettava teräketjun lyhentämiseksi. Anna valtuutetun huoltoliikkeen suorittaa tämä korjaustoimenpide.

VAROITUS: Älä koskaan poista enempää kuin 3 lenkkiä ketjusta, koska muussa tapauksessa tämä voi aiheuttaa teräketjupyörälle vaurioita.

TEKNISET TIEDOT

Verkkojännite 230 V
Verkkotaajuus 50 Hz
Nimellisteho: 2 000 W
Kuormittamaton nopeus	7 600 rpm
Terälaipan pituus 400 mm
Max. leikkuuleveys: 370 mm
Ketjujarrun käyttöaika 150 ms
Öljysäiliön tilavuus 110 ml
Paino 5,7 kg

MITATTU ÄÄNENPAINETASO EN 50144 MUKAISESTI:

L_PA (äänenpainetaso) 94 dB(A)

Äänen tehotaso (LWA): 104 dB(A)

Noudata kuulosuojauksesta annettuja ohjeita.
➢ Painotettu tehollisarvo on EN 50144 mukainen: 13.5m/s

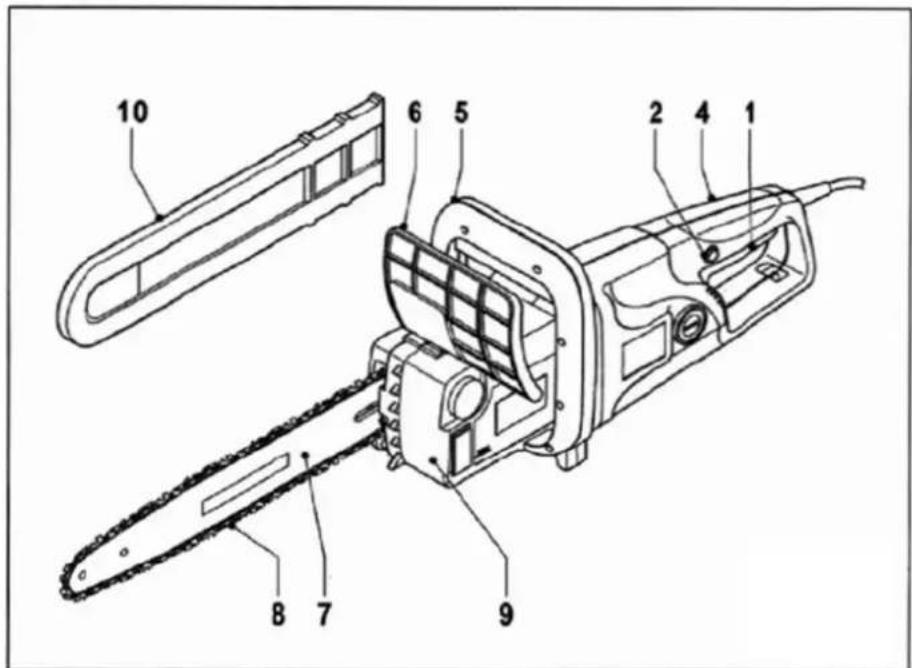

KETJUSAHAN OSAT

1. ON/OFF-kytkin, pääkahva

2. Lukitus- ja ON/OFFpainike

3. Pääkahva

4. Ohjauskahva

5. Käsisuojus

6. Käsisuojus

7. Terälaippa

8. Ketju

9. Öljysäiliö

10. Suojakotelo

11. Mutteri

12. Ketjusuoja

13. Ketjupyörä

14. Ura

15. Pykälä

16. Ruuvikierre

17. Kiristysruuvi

18. Reikä

19. Säätöruuvi

20. Tarkastuslasi

21. Öljykorkki

22. Erikoisavain

Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.

Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi

TAKUU

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.

Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.

Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.

Oikeudet muutoksiin pidätetään.

Maahantuoja: VKO FIN-63610

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-maahantuoja: Veljekset Keskinen Oy Onnentie 7

63610 TUURI

vakuuttamme, että Laite: Betax Ketjusaha Tyyppikoodi: DBE0005

täyttää seuraavien direktiivien vaatimukset: 2006/42/EC, 2004/108/EC, 2006/95/EC, 2002/95/EC. ja on seuraavien yhdenmukaistettujen standardien mukainen: EN55014-1:2006, EN55014-2:1997+A1, EN61000-3-2:2006, EN61000-3-11:2000, EN60745-1:2009, EN60745-2-13:2009.

1.2.2011

EU-importör: Veljekset Keskinen Oy

Onnentie 7

63610 TUURI
