KÄYTTÖOHJE AF6 HARVIA

Fl Sähkökiukaan käyttö- ja asennusohje
SV Monterings- och bruksanvisning för bastuaggregat

1.2. Käyttökytkimet ja osat....4

1.3. Termostaatti ja ylikuumenemissuoja....6

1.3.1. Termostaatti....6

1.3.2. Ylikuumenemissuoja 6

1.4. Kiuaskivien latominen ....7

1.4.1. Kivien uudelleenasettelu ja vaihto....7

1.5. Kiukaan asettaminen valmiustilaan ja ensilämmitys 7

1.5.1. Muhimisteho päälle 8

1.5.2. Täysi teho päälle....9

1.6. Saunahuoneen lämmittäminen kylpykuntoon....9

1.7. Löylynheitto 9

1.7.1. Lölyvesi 10

1.7.2. Saunahuoneen lämpötila ja kosteus ......10

1.8. Saunomisen lopettaminen....10

1.9. Höyrylöly....11

1.10. Saunomisohjeita....11

1.11. Varoituksia....11

1.12. Häiriötilanne ...... 12

2. SAUNAHUONE ....12

2.1. Saunahuoneen eristäminen ja seinämateriaalit .....12

2.1.1. Saunan seinien tummuminen ....13

2.2. Saunahuoneen lattia 13

2.3. Kiuasteho....13

2.4. Saunahuoneen ilmanvaihto 14

2.5. Saunahuoneen hygienia....14

3. ASENTAJAN OHJE....15

3.1. Ennen asentamista 15

3.2. Kiukaan asennuspaikka ja kiinnitys lattiaan....15

3.3. Asentaminen seinäsyvennykseen....15

3.4. Suojakaide 15

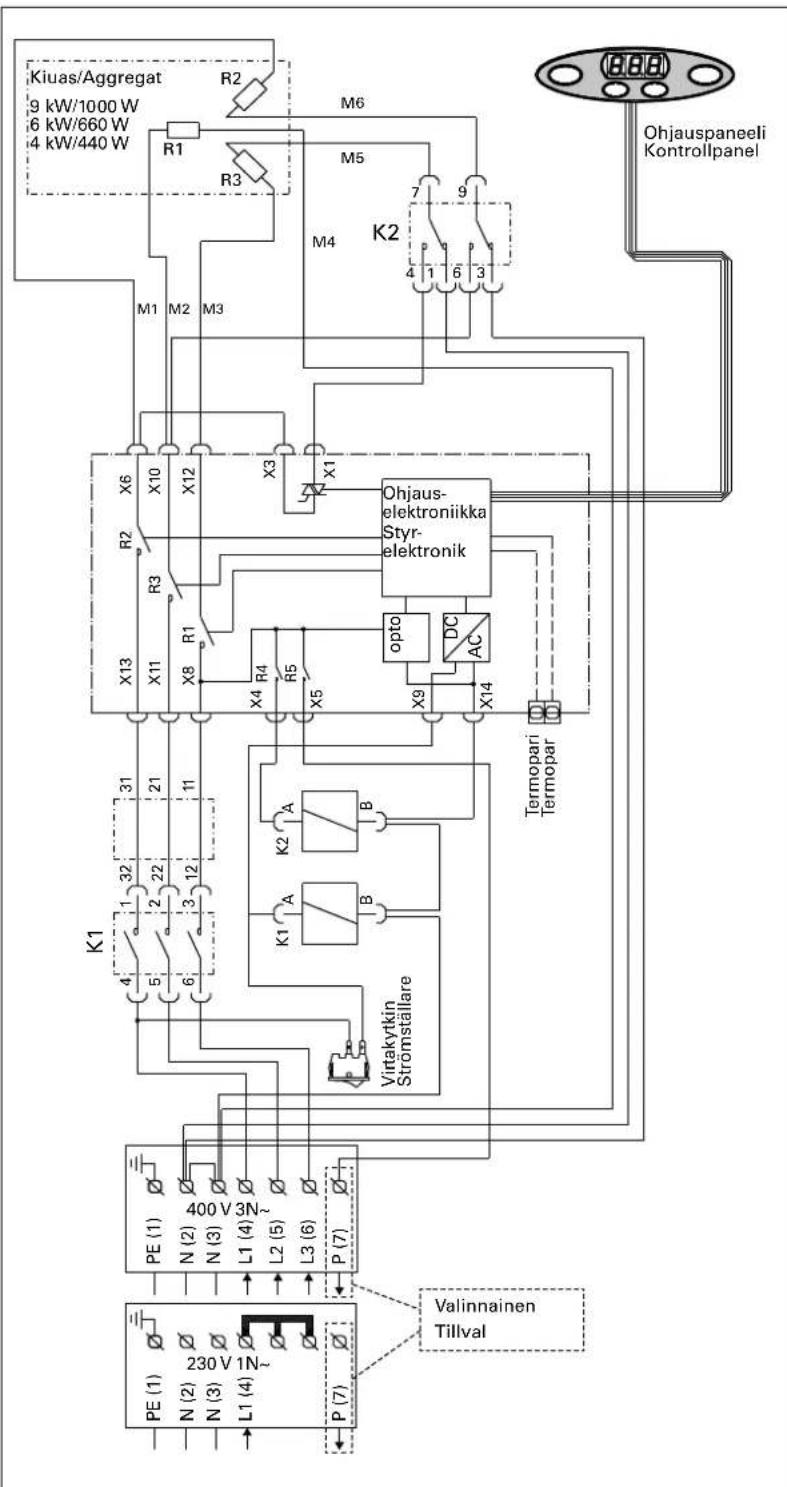

3.5. Sähkökytkennät 15

3.6. Sähkökiukaan eristysresistanssi....17

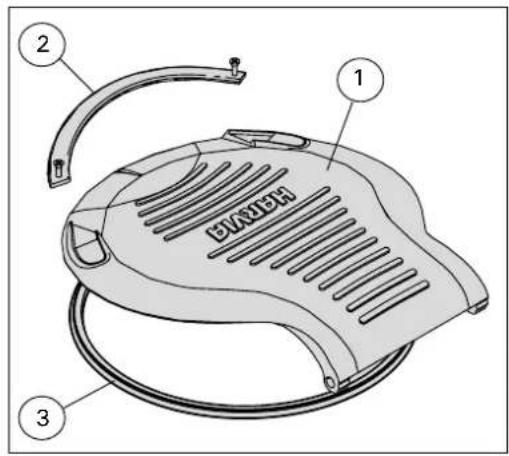

4. VARAOSAT....18

TILAA PIKAOHJE....19

1. BRUKSANVISNING....3

1.1. Allmänt....3

Kiukaan käyttötarkoitus:

Forte-sähkökiuas on tarkoitettu toimimaan hyvin lämpöeristetyn saunan löylykiukaana. Muuhun tarkoitukseen käyttö on kielletty.

Perhekäytössä oleville kiukaille ja ohjauslaitteille takuuaika on kaksi (2) vuotta.

Lue käyttäjän ohjeet huolellisesti ennen käyttöön- ottoa!

HUOM! Tämä asennus- ja käyttöohje on tarkoitettu saunan omistajalle tai saunan hoidosta vastaavalle henkilölle sekä kiukaan sähköasennuksesta vastaavalle sähköasentajalle.

Kun sähkökiuas on asennettu, tulee kiukaan asennuksen suorittaneen antaa tämä ohje saunan omistajalle tai saunan hoidosta vastaavalle ja annettava asianomaisille tarvittava käyttökoulutus.

Parhaat onnittelut hyvästä kiuasvalinnastanne!

Harvia Forte-sähkökiuas on oikea valinta saunojalle, joka käy saunassa useina päivinä viikossa suunnittelematta tarkemmin saunomisaikoja. Kiuas on kaiken aikaa valmiina kylpemiseen, kunhan pidetään kiukaan muhimistehoa päällä. Kylpijän tarvitsee odottaa vain muutama minuutti (5–15 min), että saunahuoneen lämpö saadaan kohoamaan miellyttävään kylpemislämpötilaan (+50...+60 °C). Tämä tapahtuu melko nopeasti, kun avataan kiukaan kansi ja ilmankiertoventtiili sekä samalla kytketään suurempi lämmitysteho päälle.

Kiuas on lämpöeristetty erittäin tehokkaasti, jotta se säilyttäisi löylylämpönsä kivitilassa mahdollisimman vähäisellä lämpöenergialla. Kiukaan energiatarve sähköverkosta on muhimisteholla vuorokaudessa vain 4–6 kWh, joka muuttuu saunatilan lämpöenergiaksi eli kiuas toimii sähköisenä lämpöpatterina.

Kiukaan ympäristöönsä luovuttama lämpöteho ei mene hukkaan, sillä se riittää pitämään hyvin lämpöeristetyn saunahuoneen lämpimänä ja kuivana. Saunatilassa olevien lämmityslaitteiden antamaa tehoa pienentämällä voidaan tasata tarvittavaa lämpöenergian määrää. Jos saunahuoneen lämpö kuitenkin nousee kiukaan luovuttamasta lämmöstä liian korkeaksi, voidaan kiukaan kivitilan lämpöä alentamalla korjata asia. Kivitilan lämpöä ei kuitenkaan tulisi laskea alle 250 asteen, koska alhaisempi kivitilan lämpö sallii löylyveden valumisen kivitilan läpi ja alemmat kivikerrokset saattavat jäädä kosteiksi.

Tekniset tiedot:

• kiuas-/muhimistehot (HI/LO): 4 kW/440 W, 6 kW/660 W, 9 kW/1000 W
• kiuastehon elektroninen ohjaus
• kiuaskivien lämpötila-anturina K-tyypin termo-pari
• kiuaskivien lämpötila aseteltavissa ohjauspaneelista 220–280 °C
• ottotehon indikointi merkkilampulla 8
• kiukaasta saadaan jännitteellinen ohjaus (230 V 1N\~) esim. ulkoiselle tehopudotukselle
• kiukaan mitat: leveys 500 mm, syvyys

1.1. Allmänt

535 mm, korkeus 830 mm

- kiuaskivien määrä n. 100 kg

Forte-kiukaat ovat FI-hyväksyttyjä ja CE-merkein varustettuina kiukaat täyttävät kaikki annetut määräykset. Määräyksien noudattamista Suomessa valvoo Turvatekniikan keskus (TUKES).

1.2. Käyttökytkimet ja osat

1. Kansi, jossa on silikonikuminen tiiviste, toimii kiukaan löylynohjaimena.
2. Kannen kahvasta voidaan kansi sulkea ja avata turvallisesti.
3. Kannen saranassa on jousikuormitteinen salpalaiite, mikä pitää kannen niin auki- kuin kiinniasennossa.
4. Ilmankiertoventtiilin säätimellä voidaan avata ja sulkea kiukaan pohjassa oleva venttiili. Ilmankiertoventtiilin asento vaikuttaa saunailman lämpenemiseen.

A: Venttiili on kiinni.

B: Venttiili on auki.

1. Ohjaus- ja näyttöpaneeli.
2. Elektroniikan virtakytkin.

Näyttöruutu (1)

Näyttöruudusta on luettavissa toimintatila LO tai HI. LO-tilassa käytetään kivitilan lämmittämiseen muhimistehoa, jolloin kiukaan kolme vastusta ovat sarjaan kytkettyjä yhteen vaiheeseen. HI-tilassa on kiuastyypin mukainen lämmitysteho kokonaisuudessaan käytössä eli vastukset ovat 3-vaiheisessa sähköjärjestelmässä tähtikytkettyinä vaiheiden välissä. Näyttöruutu osoittaa kokoajan kivitilan lämpötilaa Celsius-asteina, ellei toimintapainiketta (3) ole juuri painettu.

Näyttöruudun oikeanpuoleisen numeron desimaalipiste (8) osoittaa aina silloin, kun se loistaa, kiukaan sähköverkosta ottamaa tehoa (0–100 %). Esim. jos yhden tunnin aikana LO-tilassa desimaalipiste loistaa yhteensä 30 minuuttia, on kiukaan ottama teho (30 min/60 min) = 0,5 x 660 W = 330 W. Esimerkki on 6 kW kiukaasta. Mitä lyhyemmän ajan piste loistaa, sitä taloudellisemmin kiuas toimii. Tehojaksoja voi tarkkailla myös kiuastehon ollessa HI-tilassa, koska termostaatti katkoo kiuastehoa saavutettuaan asetusarvonsa 300 °C.

1 2 3 4 A B 5 HARVER 6

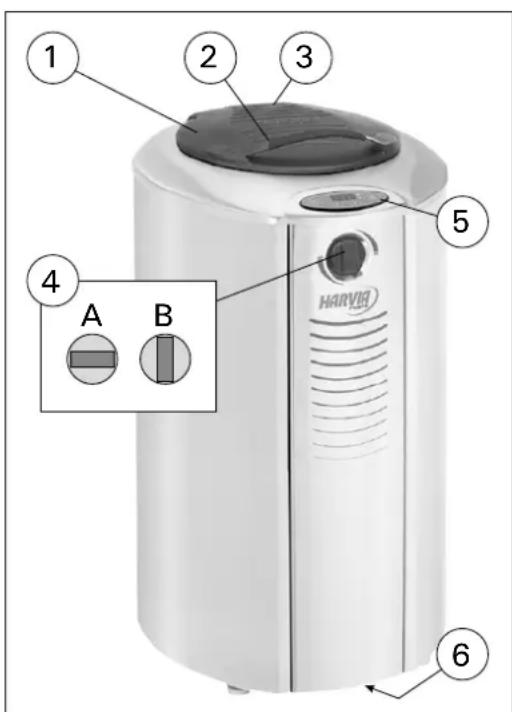

Kuva 1. Kiukaan osat
Bild 1. Bastuaggregatets komponenter

535 mm, höjd 830 mm

• mängd bastusten ca 100 kg

Kuva 2. Ohjauspaneeli Bild 2. Styrpanel

1. Näyttöruutu
2. Kiuas päälle/pois -kytkin (I/O-painike)
3. Toimintapainike
4. Lämpötilan asetuspainike (−)
5. Lämpötilan asetuspainike (+)
6. Muhimistehon merkkilamppu
7. Kiuastehon merkkilamppu
8. Tehojakson merkkilamppu
9. Display
10. Bastuaggregatet på/av-omkopplare (I/O-knapp)
11. Funktionsknapp
12. Inställningsknapp för temperaturen (-)
13. Inställningsknapp för temperaturen (+)
14. Signallampa för varmhållningseffekt
15. Signallampa för bastuaggregateffekt
16. Effektperiodens signallampa

I/O-painike (2)

I/O-painikkeella saadaan kiukaan vastukset päälle ja pois. Jotta näin tapahtuisi, tulee elektroniikan virtakytkimen olla kytkettynä päälle (katso kuvat 1 ja 5). Valmiustilan merkiksi I/O-painikkeen merkkilamppu loistaa painikkeen alla. Kun kiuas kytketään päälle, osoittaa näyttöruutu aluksi hetken aikaa tehdasasetusarvoa 220, mikä on alin asetettavissa oleva lämpötila. Sen jälkeen näyttö osoittaa lukemaa väliltä 40–60, mikä on alin osoitettavissa oleva kivitilan lämpötila.

Toimintapainike (3)

Alkutilassa kiuas asettuu alemmalle kiuasteholle (LO). Toimintapainikkeella valittu HI-tila kytkee täyden kiuastehon (4 kW, 6 kW tai 9 kW) yhdeksi tunniksi päälle varmentamaan kivitilan pysymisen lämpimänä kylpemisen aikana. Maksimi kiuasteho saattaa nostaa saunahuoneen lämpötilan ihanteellisesta n. 60 asteen lämpötilasta korkeampaankin lämpötilaan riippuen saunahuoneen tilavuudesta, seinämateriaaleista ja -eristeistä. Tällöin on kiukaan kannen ja ilmankiertoventtiilin oltava täysin auki riittävän kauan! Mikäli saunahuoneen lämpötila kohoaa liian korkeaksi halutusta kylpylämpötilasta, on syytä valita toimintapainikkeella lämmitysteho LO-tilaan ja/tai säätää ilmankiertoventtiili pienemmälle.

Lämmitysteho palautuu HI-tilasta LO-tilaan automaattisesti tunnin kuluttua. Kun toimintapainikkeella asetetaan lämmitystehoa HI- tai LO-tilaan, näyttö palautuu muutaman sekunnin kuluttua automaattisesti osoittamaan kivitilan sen hetkistä lämpöä.

Lämpötilan asettelupainikkeet (4 ja 5)

Lämpötilan asetuspainikkeilla 4 (−) ja 5 (+) asetetaan kivitilan lämpö halutuksi. Painikkeen pitäminen painettuna nopeuttaa askellusta. Asetettavissa oleva lämpötila on 220–280 astetta.

Merkkilamput (6 ja 7)

Merkkilampuilla 6 (LO) ja 7 (HI) osoitetaan, mikä lämmitysteho on kulloinkin kytkettynä päälle. Alempi lamppu on muhimis- ja ylempi kiuastehon merkkilamppu.

I/O-knapp (2)

1.3. Termostaatti ja ylikuumenemissuoja

1.3.1. Termostaatti

Kiukaan kivitilan kuumenemista valvoo termostaatti. Lämpötilan mittaus on toteutettu tarkoin lämpötilaa seuraavalla termoparianturilla ja elektronisella, prosessoriohjatulla mittalaitteella. Termoparianturi on kiinteässä yhteydessä kivitilan vaippaan, joten anturi on tarkoin samassa lämpötilassa kuin kiuaskivetkin.

Termostaatti pystyy näin ollen pitämään kivitilan lämmön hyvin tarkasti säädetyssä arvossaan nopean, ohjelmoidun kytkentäjaksonsa vuoksi. Vaikka kiukaan kansi olisi kiinni täydellä kiuasteholla, termostaatti ei päästä kiukaan lämpötilaa kohoamaan niin korkeaksi, että kumitiiviste vahingoittuisi. Jos tiiviste jostakin syystä vahingoittuu, se on vaihdettavissa uuteen.

Muhimistehon (AF4; 440 W, AF6; 660 W ja AF9; 1000 W) jatkuva päällä pitäminen takaa sen, että kiukaan kivitilasta saadaan löylyä heti kiukaan kannen avaushetkestä alkaen.

Toimintapainikkeella kytketty täysi kiuasteho (HI) asettaa kiukaan lämpötilaksi 300 °C. Tätä lämpötilaa ei voi asettaa lämpötilan asetuspainikkeilla 4 ja 5 (kuva 2). Jos kiukaan kansi on kiinni täyden tehon ollessa päällä, saavutetaan asetettu kivitilan lämpö (300 °C) nopeammin.

1.3.2. Ylikuumenemissuoja

Jos kiukaan lämpötila nousisi jostakin syystä liian korkeaksi (yli 340 °C), kiukaan erillinen ylikuumenemissuoja toimii turvalaitteena katkaisten kiukaan vastuksien virrat pysyvästi. Tästä merkiksi näyttöruudussa alkaa vilkkua Er3-vikakoodi.Ylikuumenemissuojan anturi on tiukasti yhteydessä kiukaan kivitilan yläosaan, joten se aistii kivitilan lämpötilan muutokset nopeasti.

Vasta kiukaan jäähdyttyä katkaisulämpötilan alle, voidaan ylikuumenemissuoja palauttaa asentoon, jossa se sallii taas virtojen kulkevan lämmitysvastuksille ja Er3-vikakoodi poistuu näytöltä. Ylikuumenemissuojan palauttamista varten siinä on mekaanisesti painettava palautuspainike (katso kuva 3). Ylikuumenemissuojan palautuspainikkeen kuittauksen saa tehdä henkilö, jolla on asianmukaiset luvat tehdä sähköasennuksia. Palauttaminen tapahtuu siten, että ylikuumenemissuojan napista painetaan niin voimakkaasti, että kuuluu naksahdus.

Ennen painikkeen painamista on selvitettävä vian syy:

• onko kiviä liian vähän
- ovatko kivet murentuneet ja tiivistyneet kivitilassa
- onko kiuas ollut päällä pitkän ajan täydellä teholla kansi kiinni

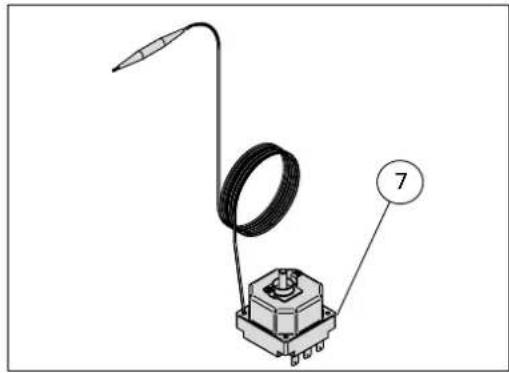

Kuva 3. Ylikuumenemissuoja
Bild 3. Överhettingsskydd

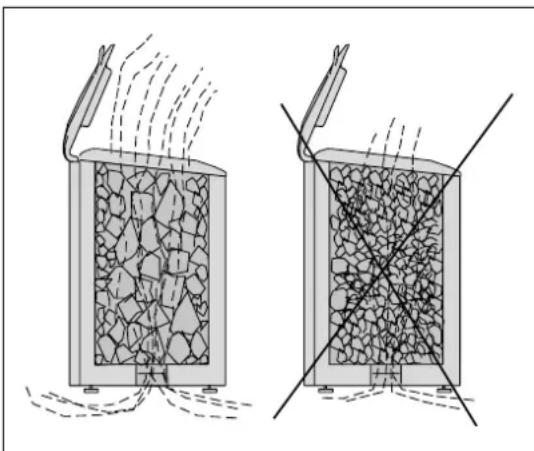

Varaavalle sähkökiukaalle sopiva kivikoko on halkaisijaltaan 10–15 cm. Kiuaskivinä tulee käyttää varta vasten kiukaisiin tarkoitettuja, tunnettuja, massiivisia lohkottuja kiuaskiviä. Keraamisten, keveiden, huokoisten, vähäsärmäisten ja samankokoisten kivien käyttö on kielletty. Ne saattavat aiheuttaa kivitilan huonon ilmankierron vuoksi vastuksien liiallisen kuumenemisen sekä rikkoutumisen. Samoin pehmeitä vuolukiviä ei saa käyttää kiuaskivinä.

Kivet on syytä pestä kivipölystä ennen latomista. Kivet ladotaan kiukaan kivitilan pohjalle ja rostin päälle, kuumennuselementtien (vastusten) väleihin siten, että kivet kannattavat toisensa ja ovat väljästi jättäen hyvän ilmankierron kivitilan läpi. Kivien paino ei saa jäädä vastusten varaan. Kiviä ei saa latoa liian tiiviisti, jotta ilmankierto kiukaan läpi ei estyisi. Katso kuva 4. Kiviä ei saa myöskään kiilata tiukasti vastusten väliin. Vastuksien tulee jäädä irti kivitilan seinämistä eikä ne saisi koskettaa toisiaan. Kivitila tulee täyttää kokonaan kiuaskivillä, mutta on huomattava, että kannen tulee päästä painumaan esteettä kiinni.

Huom! Kun kiuaskivet on aseteltu kiukaaseen, tulee aluksi suorittaa ensilämmitys, jotta kivistä saadaan kosteus pois! Katso kohta 1.5. "Kiukaan asettaminen valmiustilaan ja ensilämmitys".

Kiuasta ei saa käyttää ilman kiuaskiviä!

Takuu ei vastaa vioista, jotka aiheutuvat muiden kuin tehtaan suosittelemien löylykivien käytöstä. Takuu ei myöskään vastaa vioista, jotka aiheutuvat siitä, että käytössä murentuneet tai liian pienet kivet ovat syynä kiukaan ilmankierron tukkeutumiseen.

Kiukaan kivitilaan eikä läheisyyteen saa laittaa mitään sellaisia esineitä tai laitteita, jotka muuttavat kiukaan läpi virtaavan ilman määrää tai suuntaa aiheuttaen näin vastuksien liiallisen kuumenemisen sekä palovaaran seinäpintoihin!

1.4.1. Kivien uudelleenasettelu ja vaihto

Suosittelemme kiuaskivien uudelleenasettelemista vähintään silloin, kun kivien laskehtiminen näyttää pysähtyneen tai viimeistään vuoden välein. Käytöstä riippuen kiuaskivet tulisi vaihtaa uusiksi vähintään 2–3 vuoden välein. Uudelleenasettelun ja vaihdon yhteydessä kiukaan pohjalta tulee poistaa murentunut kiviaines ja uusia "pehmenneet" kivet. Uusittujen kivien kosteuden poistamiseksi tulee suorittaa ns. ensilämmitys.

Katso kohta 1.5. "Kiukaan asettaminen valmiustilaan ja ensilämmitys".

1.5. Kiukaan asetta-minen valmiustilaan ja ensilämmitys

Kiukaan etuosan alareunassa on pieni keinumekanismilla toimiva elektroniikan virtakytkin I (kuva 5) kiukaan elektroniikan kytkemiseksi päälle ja pois. Kytkimen asennossa ON, ohjauspaneelin I/O-painikkeen merkkivalo (painikkeen alla) loistaa merkiksi kiukaan val-

A. Ohjauspaneelin kaapeli
B. Termoparin liitin
C. Elektroniikkakortti
D. Palautettava ylikuumenemissuoja
E. Ohjauskontaktori
F. Turvakontaktori
G. Syöttökaapelin kytkentärima
H. Ilmankiertoventtiilin säätötanko
I. Elektroniikan virtakytkin

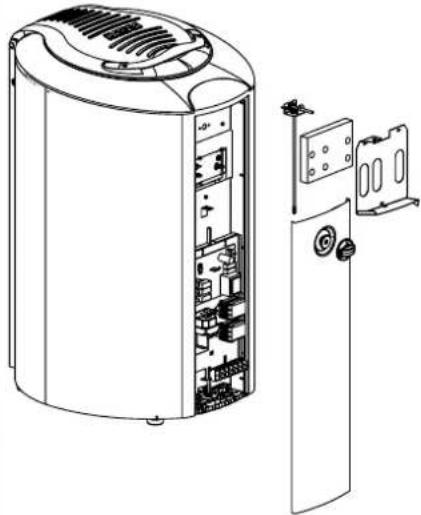

Kuva 5. Kiukaan komponenttien sijoittelu Bild 5. Placeringen av bastuaggregatets komponenter

miustilasta. Valmiustilassa kiukaan vastukset eivät vielä saa virtaa. Kiukaan asennuksesta vastaava henkilö laittaa sähkökytkentöjen yhteydessä kiukaan valmiustilaan ohjeen mukaisesti.

Kiukaan ensilämmitys tulee suorittaa kivien asettelun jälkeen täydellä kiuasteholla (kts. kohta 1.5.1. ja 1.5.2.) niin, että kiukaan ilmankiertoventtiili 4 (kuva 1) ja kansi 1 (kuva 1) ovat avoinna. Massiivinen kivitila vaatii ainakin kaksi tunnin mittaista lämmitysjaksoa täydellä teholla, jotta kivitilan lämpö saataisiin tarpeeksi korkeaksi. Kiukaasta ja kiuaskivistä irtoaa ensimmäisellä lämmityskerralla hajuja, joiden poistamiseksi saunahuoneeseen on järjestettävä hyvä tuuletus. Nämä toimenpiteet tulee suorittaa myös silloin, kun kiukaaseen lisätään tai vaihdetaan kiviä.

1.5.1. Muhimisteho päälle

Kiukaan sähköteho kytketään päälle painamalla I/O-painikkeesta. Merkiksi virran kytkeytymisestä vastuksiin näyttöruutuun ilmestyy LO (muhimisteho), jonka jälkeen luku, joka osoittaa kivitilan sen hetkistä lämpötilaa (esim. 24) sekä merkkivalo 6 (kuva 2) alkaa loistaa. Painamalla + -painiketta 5 (kuva 2) voidaan kivitilan lämpötilaksi asettaa maksimissaan 280 astetta. Miinus-painikkeella 4 (kuva 2) voidaan korjata liian korkeaksi asetettua lämpötilaa alemmal-le tasolle (min. 220 °C).

Käyttökelpoinen lämpötila kivitilassa, jotta kiukaasta saadaan kunnolliset ja riittävät löylyt, on välillä 260–280 °C. Edelliset toimenpiteet ovat kytkeneet ainoastaan muhimistehon (LO) päälle ja lisäksi on asetettu haluttu lämpötila kivitilaan.

merkkilampusta 8 (kuva 2). Katso kohta "Näyttö- ruutu".

1.5.2. Täysi teho päälle

Täysi teho kytketään päälle painamalla kerran toimintapainikkeesta 3 (kuva 2). Tällöin näyttöruutu 1 osoittaa HI-tilaa (= täysi kiuasteho) (kuva 2). Hetken kuluttua näyttö siirtyy osoittamaan kiukaan kivitilan sen hetkistä lämpötilaa. HI-tilassa kivitilan lämpö pyrkii kohoamaan asetusarvoonsa 300 °C. Täysi teho on päällä kerrallaan vain tunnin ajan, jonka jälkeen kiuasteho siirtyy automaattisesti LOtilaan, jolloin merkkilamppu 6 loistaa (kuva 2). Ensilämmityksen jälkeen kiukaan kansi ja ilmankiertoventtiili on suljettava. Jos myöhemmin kivitilasta on havaittavissa hajuja, kannattaa luukkua ja ilmankiertoventtiiliä pitää vielä jonkin aikaa auki kiukaan ollessa täydellä teholla (HI).

Parhaat löylyt kiukaasta saadaan vasta vuorokauden kuluttua, kun lämpö on tasaantunut suljetussa kivitilassa.

1.6. Saunahuoneen lämmittäminen kylpykuntoon

Kiukaan kivet ovat kunnollisen esilämmityksen jälkeen milloin tahansa kylpykelpoiset, mutta saunahuoneen lämpötilan nostaminen miellyttävään kylpylämpötilaan vaatii oman aikansa ja riippuu merkittävästi saunahuoneen tilavuudesta, seinämateriaaleista ja lämpöeristyksistä.

Kun avataan kiukaan kansi 1 (kuva 1) ja ilmankiertoventtiili 4 (kuva 1), alkaa kuumien kiuaskivien ja lämmitysvastuksien lomitse kulkeutuva ilma lämmittämään saunahuonetta. Jotta muhimistehon varaama lämpöenergia pysyisi ilmavirtauksen ja löylyveden jäähdyttävästä vaikutuksesta huolimatta kiuaskivissä, tulee kiuasteho kytkeä päälle saunomisen ajaksi toimintapainikkeella 3 (kuva 2), jolloin suuremman tehon merkiksi näyttöruutu osoittaa jonkin aikaa "HI" ja merkkilamppu 7 loistaa (kuva 2).

Hyvin lämpöeristetty saunahuone (katso kohta 2.1. "Saunahuoneen eristäminen ja seinämateriaalit") lämpenee kylpykuntoon n. 5–15 minuutin aikana. Saunominen voidaan aloittaa ilman suurempia ennakkovalmisteluja, kunhan odotetaan saunahuoneen lämpötilan nousevan n. +55 °C:een. Paras kylpylämpötila saunahuoneessa ko. kiukaalla on +55...+60 °C, sillä silloin voidaan käyttää paljon löylyvettä miellyttävän kosteuden aikaansaamiseksi saunahuoneeseen. Korkeammassa lämpötilassa joudutaan tinkimään kosteudesta.

Kylpemisen aikana ilmavirtauksen määrää halli- taan ilmakiertoventtiilin säätimellä 4 (kuva 1). Säädin vaikuttaa kivitilan alla olevan venttiilin asentoon. Aluksi säädin on hyvä pitää täysin auki-asennossa lämpötilan nousun nopeuttamiseksi. Mikäli lämpötila pyrkii nousemaan tarpeettoman korkealle, voidaan lämpötilaa rajoittaa säätämällä ilmankiertoventtiili pienemmälle. Kokeilemalla löytyy sellainen säätimen asento, jossa saunan lämpötila saadaan pysymään suhteellisen vakaana.

1.7. Löylynheitto

Saunan ilma kuivuu lämmetessään ja sen vuoksi on tarpeellista heittää kiukaan kuumille kiville vettä.

kovin alhainen, aiheutuu siitä kylmien, massiivisten seinäpintojen kostuminen.

Kylpijän tulee heittää löylyvettä pienellä kipolla (n. 2 dl) tunnustellen lisääntyneen kosteuden vaikutusta ihollaan. Kostea ilmaa on helppo hengittää ja iho alkaa hikoilemaan. Liian korkea kuumuus ja kosteuspitoisuus tuntuvat epämiellyttävältä.

Kiukaalle ei saa heittää tai kaataa kerralla suurempaa määrää vettä, sillä liiallinen vesimäärä saattaa höyrystyessään lentää kiehuvan kuumana kylpijöiden päälle!

Varo myös heittämästä löylyä silloin, kun joku on kiukaan läheisyydessä, sillä kuuma höyry saattaa aiheuttaa palovamman!

Huom! Löylyvesi jäähdyttää kiviä ja jos löylyvettä heitetään kiukaan kivitilan etureunaan, missä lämpötilaa tunnusteleva anturikin sijaitsee, saattaa se saada aikaan lämpötilanäytön lukeman voimakkaan laskemisen. Näytön lukema alkaa kuitenkin nousta kohti asetettua lämpötilaa, kunhan lämpö tasaantuu kivitilassa.

Pitkäaikainen oleskelu kuumassa saunassa aiheuttaa kehon lämpötilan kohoamisen, mikä saattaa olla vaarallista.

1.7.1. Löylyvesi

Löylyvetenä tulee käyttää vettä, joka täyttää talousvedelle annetut laatuvaatimukset. Veden laatuun oleellisesti vaikuttavia tekijöitä ovat:

• humuspitoisuus (väri, maku, saostumat); suositus alle 12 mg/l.
• rautapitoisuus (väri, haju, maku, saostumat); suositus alle 0,2 mg/l.
• kovuus; tärkeimmät aineet ovat mangaani (Mn) ja kalsium (Ca) eli kalkki, suositus mangaanille alle 0,05 mg/l ja kalsiumille alle 100 mg/l.

Kalkkisesta löylyvedestä jää vaalea tahnamainen kerros kiukaan kiviin ja metallipinnoille. Kivien kalk- keutuminen heikentää löylyominaisuksia.

Rautapitoisesta vedestä jää kiukaan pintaan ja vastuksiin ruosteinen kerros, joka aiheuttaa syöpymistä.

Humus- ja klooripitoisen veden sekä meriveden käyttö on kielletty.

Löylyvedessä voi käyttää ainoastaan löylyveteen tarkoitettuja hajusteita. Noudata pakkauksen antamia ohjeita!

1.7.2. Saunahuoneen lämpötila ja kosteus

Ilman lämpötilan ja kosteuden mittaamiseen on saatavana mittareita, jotka soveltuvat saunakäyttöön. Koska jokainen ihminen kokee löylyn vaikutuksen eri tavalla, ei voida antaa tarkkoja saunomislämpötiloja tai kosteusprosentteja, jotka olisivat yleispäteviä – sisäinen tunne on kylpijän paras mittari.

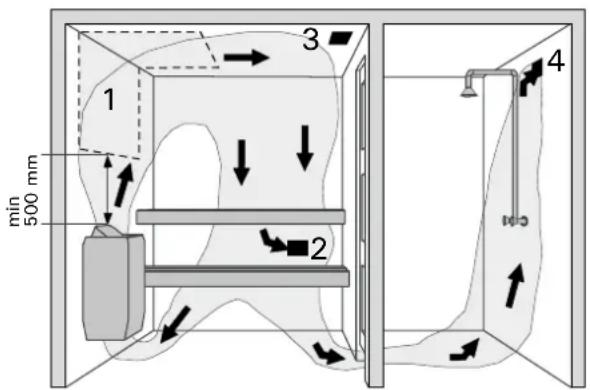

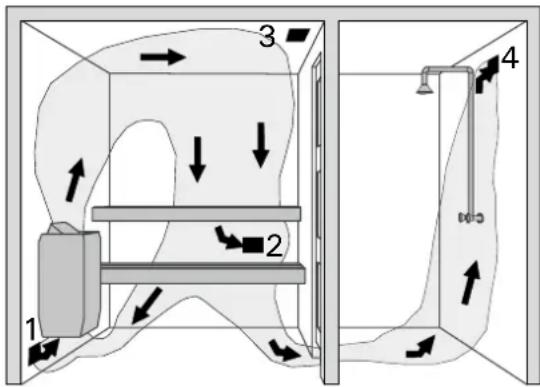

Saunahuoneeseen tulee järjestää asianmukainen ilmanvaihto, sillä saunan ilman tulee olla hapekasta ja helposti hengitettävää. Katso kohta 2.4. "Saunahuoneen ilmanvaihto".

Ihmiset kokevat saunomisen terveelliseksi ja virkistäväksi. Sauna puhdistaa, lämmittää, rentouttaa, rauhoittaa, lievittää ahdistusta ja antaa rauhallisena paikkana mahdollisuuden mietiskelyyn.

1.8. Saunomisen lopettaminen

Saunomisen lopuksi tulee varmistua siitä, että kiukaan kivet ovat kuivat ja täysi teho "HI" ei ole enää kytkettynä päälle (toimintapainike), kun kiukaan kansi laitetaan kiinni. Jos kivet ovat kosteita, kantta ja är +50... +60 °C. Om bastuns grundtemperatur är alltför låg blir kalla och massiva väggytor fuktiga.

ilmankiertoventtiiliä on pidettävä auki tarpeellinen aika kivien kuivumiseksi.

Kunnallisissa vesijohtovesissä on mm. kalkkia, mikä jää kiukaan metallipintaan veden haihduttua pois, siksi kiukaan kansirakenteista kannattaa pyyhkiä vesipisarat pois ennen kannen sulkemista. Näin menetellen saadaan kiukaan ruostumattomat teräspinnat pysymään kiiltävinä mahdollisimman kauan. Kiukaan ruostumattomiin teräspintoihin tarttunutta kalkkia voidaan kohtuullisen hyvin poistaa esim. liuoksella, jossa on enintään 10 % sitruunahappoa. Liuoksessa kostutetulla liinalla pyyhitään kalkkisia kohtia ja sen jälkeen käsitellyt pinnat huuhdotaan ja kuivataan.

Kiukaan suuren kivimäärän vuoksi on edullista pitää muhimisteho kytkettynä jatkuvasti, vaikka ei saunottaisikaan päivittäin, sillä n. 100 kg:n kivimassan lämmön nostaminen kylpylämpötilaan (280–300 °C) ei tapahdu kovinkaan nopeasti.

Saunomisen loputtua tulee ilmankiertoventtiili sulkea.

1.9. Höyrylöyly

Forte-kiuas antaa mahdollisuuden kokeilla myös ma- talalämpöisiä höyrylöylyjä seuraavalla tavalla:

• mene saunomaan ilman ennakkovalmisteluja
• laita kiuasteho päälle (HI)
• jätä ilmavirtausventtiili kiinni
• avaa kansi
• heitä kipolla (2 dl) runsaasti löylyvettä kiukaaseen

Lämpötila pysyy näin toimittaessa erittäin alhaisena, sauna täyttyy höyrysumusta ja tunnelma on kuin turkkilaisessa saunassa.

Höyrylöylyjen jälkeen on saunarakenteet huolellisesti kuivattava pitämällä kiukaan kantta ja ilma-virtausventtiiliä avoinna tarpeellinen aika. Saunaan tulee järjestää myös hyvä ilmanvaihto kosteuden poistamiseksi!

Lopuksi laita kiuasteho L0-asentoon, ilmavirtaus-venttiili kiinni ja sulje kiukaan kansi.

1.10. Saunomisohjeita

• Aloita saunominen peseytymisellä. Suihkussa käynti saattaa riittää.
• Istu löylyssä niin kauan kun tuntuu mukavalta.
• Hyviin saunatapoihin kuuluu, että huomioit muut saunojat häiritsemättä heitä äänekkäällä käytökselläsi.
• Älä aja muita lauteilta liiallisella löylyllä.
  • Unohda kiire ja rentoudu!
• Jäähdytä eli vilvoittele liiaksi kuumennutta ihoasi.
• Jos olet terve, voit nauttia jäähdyttelyn yhteydessä uimisesta, mikäli sellaiseen on mahdollisuus.
• Peseydy saunomisen lopuksi. Nauti nestetasapainon palauttamiseksi raikasta juomaa.
• Lepäile, anna olosi tasaantua ja pue päällesi.

1.11. Varoituksia

• Meri- ja kostea ilmasto saattavat vaikuttaa kiukaan metallipintoihin syövyttävästi.
• Älä käytä saunaa vaatteiden tai pyykkien kuivaushuoneena palovaaran vuoksi, sähkölaitteetkin saattavat vioittua runsaasta kosteudesta.
• Kuumaa kiuasta tulee varoa, sillä kiukaan kivet ja metalliosat kuumenevat ihoa polttaviksi.

• Havsluft och fuktig luft i allmänhet kan orsaka korrosion på aggregatets metallytor.
• Använd inte bastun som torkrum för tvätt – det medför brandfara! Einstallationerna kan dessutom ta skada av riklig fukt.

• Se upp för aggregatet när det är uppvärmt

• Kiukaan kiville ei saa heittää kerralla liiaksi vettä, sillä kuumista kivistä höyrystynyt vesi on polttavaa.

• Lapsia, liikuntarajoitteisia, sairaita ja heikkokuntoisia ei saa jättää yksin saunomaan.
• Saunomiseen liittyvät terveydelliset rajoitteet tulee selvittää lääkärin kanssa.
• Vanhempien on estettävä lasten pääsy kiukaan läheisyyteen.
• Pienten lasten saunottamisesta on keskusteltava neuvolassa: ikä? saunomislämpötila? saunomisaika?
• Liiku saunassa noudattaen erityistä varovaisuutta, koska lauteet ja lattiat saattavat olla liukkaita.
• Älä mene kuumaan saunaan huumaavien aineiden (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena.

1.12. Häiriötilanne

Kiukaan lämpö katoaa, tarkista seuraavat kohteet:

• muhimisteho on LO-asennossa ja muhimistehon merkkilamppu 6 palaa (kuva 2).
• ettei kiukaan termostaatin ylikuumenemissuoja ole katkaissut vastuksien virtoja pysyvästi pois päältä. Tämä voidaan todeta siitä, että kiuas jäähtyy kylmäksi eikä vika häviä ennen kuin palautetaan ylikuumenemissuojan painikkeesta kiuas toimintavalmiuteensa. Katso kuva 3.
• elektroniikan virtakytkin on päällä-asennossa.
• kiukaan sulakkeet sähkötaulussa ovat ehjät.

Huom! Kierrettävien sulakkeiden ponnahtava merkkinasta ei aina lennä pois sulakkeen vaurioiduttua, joten täyden varmuuden sulakkeiden eheydestä saa vain vaihtamalla kiukaan käytössä olleet sulakkeet uusiksi.

Lämmön nousminen saunahuoneessa on hidastunut:

- tarkista, onko kivitilan pinta laskehtinut ts. kivet ovat murentuneet ja pakkautuneet siten, että ilmankierto on osittain estynyt kivitilan läpi. Lado kivet tarvittaessa uudelleen ja vaihda "pehmenneet" kivet.

- tarkista, liikkuuko ilmankiertoventtiili ja onko asento ohjeen mukainen.

2.1. Saunahuoneen eristäminen ja seinämateriaalit

Sähkölämmitteisessä saunassa kaikki massiiviset seinäpinnat, jotka varaavat paljon lämpöä (tiili, lasitiili, rappaus ym. vastaavat), tulee eristää riittävästi, mikäli halutaan pitää kiuasteho kohtuullisen pienenä.

Hyvin lämpöeristettynä voidaan pitää sellaista saunan seinä- ja kattorakennetta, jossa:

• huolellisesti laitetun eristevillan paksuus talon sisätiloissakin on 100 mm (vähintään 50 mm)
• rakenteen kosteussulkuna on esim. alumiini-paperi, jonka saumat on huolellisesti teipattu tiiviiksi ja paperi on asetettu siten, että kiiltävä

puoli on saunan sisätiloihin päin

• kosteussulun ja paneelilaudan välissä on (suositellaan) n. 10 mm:n tuuletusrako
• sisäpinnoitteena on pienimassainen paneelilauta, paksuus noin 12–16 mm
• seinäverhouksen yläpäässä kattopaneelilautojen rajassa on muutaman mm:n tuuletusrako.

Pyrittäessä kohtuulliseen kiuastehoon, saattaa olla aiheellista pudottaa saunan kattoa alemmaksi (norm. 2100–2300 mm, minimi saunakorkeus 1900 mm), jolloin saunan tilavuus pienenee ja voidaan valita ehkä pienempi kiuasteho. Katon pudotus toteutetaan siten, että palkisto koolataan sopivaan korkeuteen. Palkkivälit eristetään (eriste väh. 100 mm) ja sisäpinnoitetaan kuten edellä on kerrottu.

Koska lämpö pyrkii ylöspäin, lauteen ja katon välikorkeudeksi suositellaan enintään 1100–1200 mm.

HUOM! Paloviranomaisen kanssa on selvitettävä mitä palomuurin osia saa eristää. Käytössä olevia hormeja ei saa eristää!

HUOM! Seinien tai katon suojaaminen kevytsuojuksella, esim. mineraalilevyllä, joka asennetaan suoraan seinään tai katon pinnalle, voi aiheuttaa vaarallista lämpötilan nousua seinä- ja kattomateriaaleissa.

2.1.1. Saunan seinien tummuminen

Saunahuoneen puiset materiaalit, kuten paneeli, tummenevat ajan mittaan. Tummenemista edesauttaa auringonvalo ja kiukaan lämpö. Jos seinäpintoja on käsitelty paneelin suoja-aineilla, on seinäpinnan tummuminen kiukaan yläpuolelta havaittavissa hyvinkin nopeasti riippuen käytetystä suoja-aineesta. Tummuminen johtuu siitä, että suoja-aineilla on huonompi lämmönkesto kuin käsittelemättömällä puulla. Tämä on todettu käytännön kokeilla. Kiukaan kivistä mureneva ja ilmavirtauksien mukana nouseva hienojakoinen kiviaineskin saattaa tummentaa seinäpintaa kiukaan läheisyydessä.

Kun kiukaan asennuksessa noudatetaan valmistajan antamia, hyväksyttyjä asennusohjeita, kiukaat eivät kuumenna saunahuoneen palava-aineisia materiaaleja vaarallisen kuumaksi. Ylimmäksi sallituksi lämpötilaksi saunahuoneen seinä- ja kattopinnoissa sallitaan +140 asteen lämpötila.

2.2. Saunahuoneen lattia

Voimakkaan lämmönvaihtelun takia kiuaskivet rapautuvat ja murenevat käytön aikana.

Kivistä irronneet muruset ja hienojakoinen kiviai- nes huuhtoutuu löylyveden mukana saunan lattialle. Kuumat kivenmurut saattavat vaurioittaa lattiapääl- lysteitä kiukaan alta ja lähietäisyydeltä.

Epäpuhtaudet kiuaskivistä ja löylyvedestä (esim. rautapitoisuus) saattavat imeytyä vaaleaan, laatoitetun lattian sauma-aineeseen.

Esteettisten haittojen syntymisen ehkäisemiseksi (edellä mainituista syistä johtuen) kiukaan alla ja lähietäisyydellä tulisi käyttää keraamisia lattiapäällysteitä ja tummia sauma-aineita.

2.3. Kiuasteho

Kun seinät ja katto ovat paneelipintaiset ja paneelien takana on riittävä eristys estämään lämpövuodon seinämateriaaleihin, kiukaan teho määritetään saunan tilavuuden mukaan. Katso taulukko 1.

Jos saunassa on näkyvissä eristämättömiä seinä- sida vetter in mot bastun

pintoja, kuten tiili-, lasitiili-, lasi-, betoni- tai kaakelipintoja, on jokaisesta tällaisesta seinäpintaneliöstä laskettava 1,5 m³:ä saunatilavuuteen lisää ja sen perusteella valittava taulukkoarvojen mukainen kiuasteho.

Hirsipintaiset saunan seinät lämpenevät hitaasti, joten kiuastehoa määriteltäessä tulee mitattu ilmatilavuus kertoa luvulla 1,5 ja valittava sen perusteella oikea kiuasteho.

2.4. Saunahuoneen ilmanvaihto

Erittäin tärkeää saunomisen kannalta on tehokas ilmanvaihto. Saunahuoneen ilman pitäisi vaihtua kuusi kertaa tunnissa. Raitisilmaputki kannattaa sijoittaa kiukaan yläpuolelle vähintään 500 mm:n korkeudelle kiukaasta. Putken halkaisijan tulee olla n. 50–100 mm.

Saunahuoneen poistoilma pitäisi ottaa mahdollisimman kaukaa kiukaasta, mutta läheltä lattiaa. Poistoilma-aukon poikkipinta-ala tulisi olla kaksi ker-taa raitisilmaputkea suurempi.

Poistoilma on johdettava suoraan hormiin tai lattian läheltä alkavalla poistoputkella saunan yläosassa olevaan venttiiliin. Poistoilma voidaan johtaa myös oven alitse pesuhuoneeseen, jossa on poistoilmaventtiili. Oven alla tulee olla noin 100–150 mm:n rako.

Edellä esitetty ilmanvaihto toimii, jos se on toteutettu koneellisesti.

Mikäli kiuas asennetaan valmissaunaan, noudatetaan ilmastoinnissa saunavalmistajan ohjeita.

Kuvasarjassa on esimerkkejä saunahuoneen ilmastointiratkaisuista. Katso kuva 6.

2.5. Saunahuoneen hygienia

Jotta saunominen olisi miellyttävää, tulisi saunahuoneen hygieniasta huolehtia.

Koneellinen ilmanvaihto Mekanisk ventilation

1 min 500 mm 2 3 4 C M

1. Tuloilma-aukon sijoitusalue.
2. Poistoilma-aukko.
3. Mahdollinen kuivatusventtiili, joka on suljettuna lämmittämisen ja saunomisen aikana. Saunan voi kuivattaa myös jättämällä oven avoimeksi saunomisen jälkeen.
4. Jos poistoilma-aukko on vain pesuhuoneen puolella, saunan oven kynnysrako on vähintään 100 mm. Koneellinen pois- toilmanvaihto olisi suotavaa.

Painovoimainen ilmanvaihto Naturlig ventilation

jälkeen laudeliinat on syytä pestä. Vieraille on hyvä olla omat laudeliinat.

Siivouksen yhteydessä olisi hyvä imuroida tai lakaista saunahuoneen lattia ja pyyhkäistä kostealla liinalla.

Vähintään puolen vuoden välein kannattaa saunahuone pestä perusteellisesti. Saunahuoneen seinät, lauteet ja lattia tulee harjata juuriharjalla käyttäen saunanpesuainetta.

Kiuasta voi pyyhkiä pölystä ja liasta kostealla liinalla.

3.1. Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu asennusohjeeseen ja tarkista seuraavat asiat:

• kiukaan tehon tulee olla sopiva saunahuoneen tilavuuteen nähden. Taulukossa 1 on annettu ohjeelliset minimi- ja maksimitilavuudet kullekin kiuasteholle. Taulukon tilavuusarvot edellyttävät hyvin lämpöeristettyjä puupaneelisia seinä- ja kattopintoja.
• hyvälaatuisia kiuaskiviä on riittävä määrä
• syöttöjännite on sopiva kiukaalle
• sulakkeet ja kytkentäkaapelit ovat määräysten mukaiset ja mitoitukseltaan taulukon 1 mukaiset.
• jos talossa on sähkölämmitys, tarvitseeko sen ohjainpiirin (kontaktori) välirelettä kääntämään ohjaintoiminto potentiaalivapaaksi, sillä kiukaalta välittyy sen päälläollessa jännitteellinen ohjaus
• kiukaan asennuspaikka täyttää kuvassa 7 annetut suojaetäisyyksien vähimmäisarvot

Arvoja on ehdottomasti noudatettava, koska niistä poikkeaminen aiheuttaa palovaaran.

- Huom! Saunaan saa asentaa ainoastaan yhden sähkökiukaan.

3.2. Kiukaan asennuspaikka ja kiinnitys lattiaan

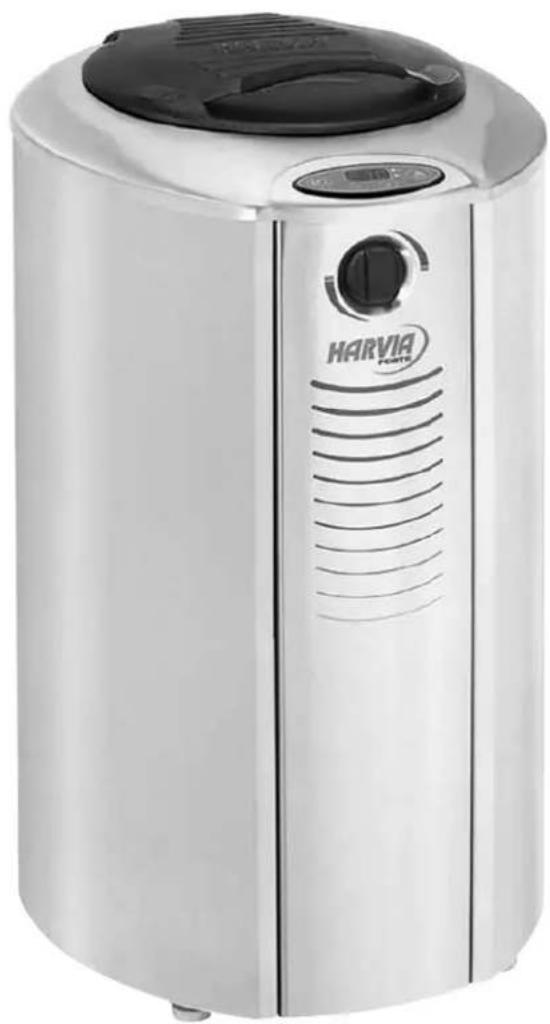

Forte-kiuas on lattialle asennettava malli. Kiukaan voit asentaa suoraan puulattialle, kunhan huomioit kiukaan n. 130 kg:n painon vaikutuksen alustarakenteisiin. Aseta kiuas suoraan alustalleen säädettävillä jaloillaan ja kiinnitä kiuas vastakkaisista nurkistaan alustaansa kiukaan mukana toimitetuilla kiinnitysosilla.

Asenna kiuas siten, että käyttökytkimet ovat helposti käsiteltävissä ja löylyaukkoon on helppo heittää vettä.

Kiuas tulisi suunnata asennuspaikkaansa siten, että löylynohjain (kiukaan kansi) suuntaa kiukaan kuumista kivistä tulevat vesihöyryt sivulle, eikä suoraan kylpijöihin päin.

3.3. Asentaminen seinäsyvennykseen

Kiuas voidaan asentaa seinäsyvennykseen, jonka korkeus on min. 1900 mm. Katso kuva 8.

3.4. Suojakaide

Jos kiukaan ympärille tehdään suojakaide, on noudatettava kuvassa 7 annettuja suojaetäisyyksiä.

3.5. Sähkökytkennät

Kiukaan liitännän sähköverkkoon saa suorittaa vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassaolevien määräysten mukaan.

3.1. Före montering

Taulukko 1. AF-kiukaan asennustiedot
Tabell 1. Monteringsdata för AF-aggregat

Sähkökytkennät on tehtävä asennusohjeen mukaisesti.

Kiukaan riviliittimellä on tehonsyötön lisäksi ylimääräinen liitinpaikka (P) ulkoiselle, jännitteelliselle sähkölämmityksen ohjaukselle kiukaalta. Katso kuva 10.

Sähkölämmityksen ohjauskaapeli viedään suoraan kiukaan kytkentärasiaan, josta edelleen kytkentäjohdon paksuisella kumikaapelilla kiukaan riviliittimelle. Esim. 6 kW kiukaalle sopiva kaapeli on 2 x 1,5 mm² HO7RN-F.

Kiuas liitetään puolikiinteästi saunan seinällä olevaan kytkentärasiaan. Liitäntäjohtona tulee käyttää kumikaapelityyppiä H07RN-F tai vastaavaa.

HUOM! PVC-eristeisen johdon käyttö kiukaan lii-täntäkaapelina on kielletty sen lämpöhaurauden takia. Kytkentärasian on oltava roiskevedenpitävä ja sen korkeus lattiasta saa olla korkeintaan 50 cm.

Jos liitäntä- tai asennuskaapelit tulevat saunaan tai saunan seinien sisään yli 100 cm:n korkeudelle lattiasta, tulee niiden kestää kuormitettuina vähintään 170 °C lämpötilan (esim. SSJ). Yli 100 cm:n korkeudelle saunan lattiasta asennettavien sähkölaitteiden tulee olla hyväksyttyjä käytettäviksi 125 °C:n ympäristölämpötilassa (merkintä T125).

Tarkempia ohjeita tästä ohjeesta poikkeaviin asennuksiin antavat paikalliset sähköviranomaiset.

Kuva 7. Kiukaan minimisuujaetäisyydet (mm)
Bild 7. Minimum säkerhetsavständ (mm)

min 700 30 100 100 max 500

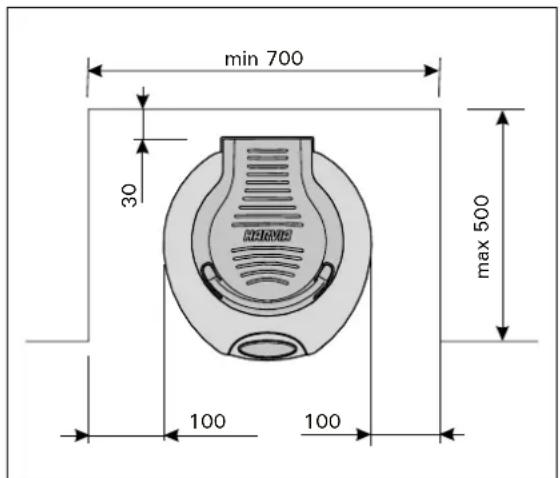

Kuva 8. Asennus seinäsyvennykseen
Bild 8. Montering i väggnisch

3.6. Sähkökiukaan eristysresistanssi

Sähköasennusten lopputarkastuksessa saattaa kiukaan eristysresistanssimittauksessa esiintyä "vuotoa", mikä johtuu siitä, että lämmitysvastuksien eristeaineeseen on päässyt imeytymään ilmassa olevaa kosteutta (varastointi/kuljetus). Kosteus saadaan poistumaan vastuksista parin lämmityskerran jälkeen.

Älä kytke sähkökiukaan tehonsyöttöä vikavirta-kytkimen kautta!

3.6. Elaggregatets isoleringsresistans

Kuva 9. Kiukaan sähkökytkennät Bild 9. Aggregatets elinstallationer

Kuva 10. Kiukaan sähkökytkennät Bild 10. Aggregatets elinstallationer

4. VARAOSAT 4. RESERVDELAR

BEV/HEV 1 2 3

4 2.50

8 9

Irroitettavat osat vaihdettaessa vastuksia/Löstagbara delar när värmeelementen byts:

Hei! Forte-kiukaasta on saatavana pikakäyttöohje kiinnitettäväksi esim. saunan tai pesu-/pukuhuoneen seinään. Se on painettu kosteuden kestävälle materiaalille. Ohje on kielillä suomi, ruotsi, englanti, saksa, ranska ja venäjä. Ohjeen koko on 16,5 x 30 cm.

Tilaa maksuton pikaohje Harvialta postittamalla tai faksaamalla tämä kuponki. Voit myös lähettää yhteystietosi sähköpostitse tai tilata vaikkapa puhelimitse!
