KÄYTTÖOHJE KKL52SCVE Kotikokki

Keraaminen keittotaso: 5

3.ASENNUS JA KÄYTTÖÖNOTTO 6

3.1 LIEDEN ASENTAMINEN....6

3.2 JALKOJEN SÄÄTÖ....6

3.2.1 SÄÄTÖSOKKELIN POISTO 6

3.3 SÄHKÖKYTKENTÄ ja TURVALLISUUS....7

1. LAITTEEN KÄYTTÖ: 8

4.4.1.1. Ritlän asetuskset 10

4.4.2 UUNIN TOIMINTOJEN KÄYTTÖ....11

Ylä/Alalämpö toiminto (Perusasetus).... 11

Grillivastuksen käyttö.... 12

Energian säästön käytännöllisiä vihjeitä.... 12

4.4. UUNISSA KÄYTETTÄVÄT MÄTERIAALIT 12

5.YLLÄPITO JA PUHDISTUS....13

5.1 PUHDISTUS 13

Keittotaso....13

Keraamisen pinnan puhdistus (huomioi)....13

Uuni 13

Lieden ulkopinnan ja lasiluukun puhdistus....13

5.2 YLLÂPITO 14

6.HUOLTO JA KULJETTAMINEN 14

6.1 ENNEN KUIN OTAT YHTEYTTÄ HUOLTOON....14

6.2 LAITTEEN KULJETTAMINEN....14

7.TEKNISET TIEDOT JA OHJEELLISET KYPSENNYSAIKATAULUKOT....15

TAKUU....15

Ohjeellinen kypsennysaikataulukko....16

Ohjeellisia grillikypsennyksen aikoja....16

Arvoisa asiakkaamme!

Kiitos, että valitsit Kotikokki tuotteen.

Haluamme tarjota tuotteita, jotka ylittävät odotuksesi ja jotka on valmistettu nykyaikaisissa tiloissa ja huolellisesti laatutestattuina. Käyttöohje on luotu siten, että voit tehokkaasti hyödyntää hankkimaasi laitetta.

Lue käyttö-, huolto-, asennus- ja turvallisuustiedot huolellisesti ennen laitteen käyttöä. Säilytä ohjeet aina laitteen yhteydessä. Ota yhteys valtuutettuun huoltoon tai asianmukaiset asennusluvat omaavaan henkilöön laitteen asentamiseksi sähköverkkoon.

1.TURVALLISUUS

Tuote on valmistettu noudattaen EU alueen tuotteille asetettuja direktiivejä "LVD" 2006/95/EC, "EMC" 89/336/EC, 93/68/EC ja 2002/40/EC

HUOMIOI KAIKKI VAROITUKSET JA LUE KÄYTTÖOHJE KOKONAAN ENNEN LAITTEEN KÄYTTÖÄ

Laite on valmistettu EU direktiivien ja sähkölaitteille asetettujen normien mukaisesti. Korostamme, että laitteen asennuksessa on noudatettava maakohtaisia määräyksiä. Niistä poikkeaminen on kuluttajan omalla vastuulla. Laitetta ei saa huoltaa itse, vaan sen saa suorittaa vain alan ammattilainen.

• Tämä laite on tarkoitettu vain kotikäyttöön.
• Tarkasta ottaessasi laitteen pois pakkauksesta, ettei se ole vaurioitunut. Jos laite on vaurioitunut, älä käytä laitetta, vaan ota yhteys huoltoon tai jälleenmyyjään.
• Koska pakkausmateriaalit (nailon, niitit, vaahtomuovi jne.) voivat olla vaarallisia lapsille, kerää ne välittömästi pois ja huolehdi niiden asianmukaisesta kierrätyksestä.
• Laitteen saa kytkeä sähköverkkoon vain asianmukaiset asennusluvat omaava henkilö/asennusliike. Valmistaja ei ole vastuussa vahingoista, jotka johtuvat väärästä asentamisesta/kytkennöistä.
• Tarkasta ennen laitteen kytkemistä verkkovirtaan, että huoneiston jännite vastaa laitteen pakkauksessa ja/tai tyyppikilvessä olevia tietoja.
• Vertaa sähköjärjestelmäsi tietoja laitteen teknisten tietojen kanssa, ennen kuin kytket sen verkkovirtaan.
• Kun jätät laitteen pidemmäksi aikaa ilman käyttöä, irrota sulake pois päältä.

Älä koskaan vaihda virtakaapelia itse!!. Jos se jostain syystä vaurioituu, ota yhteys valtuutettuun huoltoon.

- Ennen kuin vaihdat uunin lampun, irrota laite verkkovirrasta (sulaketaulu). Vaihdon saa suorittaa vain valtuutettu huoltohenkilö.

- Kytke laite pois päältä ennen puhdistamista tai huoltoa. Voit tehdä sen irrotettuasi laitteen sähköverkosta.

- Jotkut laitteen osat voivat pysyä kuumina pitkän aikaa, joten niiden on annettava kunnolla jäähtyä, ennen kuin niihin kosketaan.

- Älä säilytä paloherkkiä aineita laitteen lähellä.

- Varo, etteivät muiden laitetta lähellä olevien sähkölaitteiden johdot kosketa kuumia osia.

• Tarkasta, että kytkimet ovat "0"-asennossa, kun laitetta ei käytetä.

- Joidenkin mallien lasisuojukset voivat haljeta, jos ne altistetaan suurille lämpötiloille. Ala peitä lasisuojusta varmistamatta, että levy on kytketty pois päältä ja jäähtynyt.

- Tämä käyttöohje on tarkoitettu usealle mallille. Laitteesi ei ehkä sisällä kaikkia oppaassa kuvailtuja toimintoja. Tarkista malli tyyppikilvestä. Huomioi kuvalliset kohdat käyttöoppaassa.

- Älä anna lasten käyttää laitetta ilman valvontaa.

- Jos laitteen keraaminen kansi on halkeillut, sammuta uuni välittömästi estääksesi sähköiskun vaaraa.

- Laite kuumenee käytön aikana. Varo erityisesti koskettamasta lämmitysvastuksia uunin sisäpuolella.

- Grillaustilassa uunin ovi on pidettävä suljettuna.

- Älä käytä höyrypuhdistimia uunin ja keittotason puhdistamiseen.

- Jos halogeenilämmittimet (mallikohtainen) asennetaan keittolevyiksi. vältä katsomasta valoon.

- Jos liesi asennetaan jalustalle, on varmistettava irrottamalla jalat, ettei se pääse kaatumaan.

- Laite lämpenee aina kun sitä käytetään. Erityisesti uunin käytössä vaaditaan huolellisuutta. Erityisesti kun avaat uunin luukkua, huomioi, että sisältä tuleva höyry on kuumaa. Varmista, että laite on kunnolla jäähtynyt kun et valvo sen toimintaa.

- Älä jätä laitetta ilman valvontaa kun käytät sitä. Ole erityisen huolellinen kuumentaessasi/keittäessäsi nestemäisiä aineita. Varo sekoittamasta vettä ja öljyjä kuumina keskenään. Sammuta mahdollinen syttynyt aine tukahduttamalla se kannella tai erityisellä sammutuspeitteellä. Pidä sammutuspeite uunin läheisyydessä.

- Älä säilytä mitään helposti syttyvää lieden päällä. Älä ripusta liinoja/pyyhkeitä oven kahvaan. Varmista, ettei säilytyslokerossa ole helposti syttyviä materiaaleja.

LAITTEEN TEHOKKUUDEN JATURVALLISUUDEN VUOKSI SUOSITTELEMME, ETTA KÄYTÄT TARVITTAESSA AINA ALKUPERAISOSIA JA VALTUUTETTUA HUOLTOA.

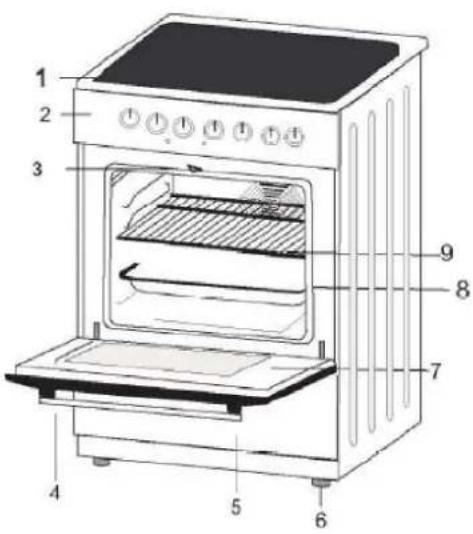

2.TUOTTEEN TIEDOT:

Liesi:

1. Keittotaso
2. Ohjauspaneeli
3. Uuninlukitus (lapsilukko)
4. Uunin oven kahva
5. Tarvike laatikko
6. Säätöjalat
7. Uunin lasi
8. Syväuunipelti
9. Paistoritilä + matala uunipelti

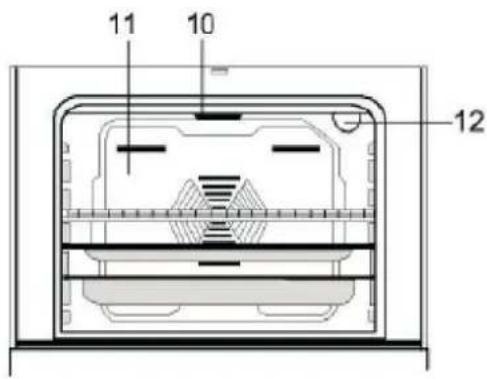

Uuni:

1. Grillivastus
2. Kiertoilmapuhallin + vastus (ei KKL52SCVE mallissa)
   12.uunin sisävalo

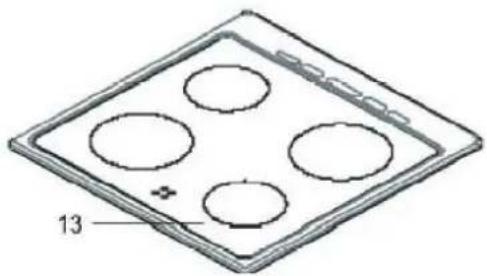

Keraaminen keittotaso:

1. Keraaminen keittotaso

Keitto-alueet:

2x 145 mm (1220W)

2x 180 mm (1800W)

Huom! Mallikohtaisesti mukana keraamisen tason puhdistuslasta. Käytä vain tätä tason puhdistamiseen.

3.ASENNUS JA KÄYTTÖÖNOTTO

Tämä nykyaikainen, toimiva ja käytännöllinen liesi on valmistettu erittäin laadukkaista osista ja materiaaleista.

Lue käyttöopas huolellisesti, jotta opit käyttämään laitetta oikein ja saavutat parhaat tulokset. Seuraavat tiedot ovat vaadittavat säännöt asennukseen ja huoltotoimenpiteisiin. Etenkin laitteen asennuksen suorittavan asentajan on luettava ne.

Huom! Ota aina yhteys valtuutettuun huoltoon lieden asentamiseksi.

3.1 LIEDEN ASENTAMINEN

Lieden asentamisen yhteydessä on huomioitava muutama seikka. Huomioi alla olevat asiat välttääksesi jatkossa ongelmia ja/tai vaarallisia tilanteita.

• Laite voidaan asentaa keittiökalusteiden lähelle silloin, kun kalusteet eivät ylitä keittotasonkorkeutta.
• Älä asenna laitetta jääkaapin tai muun kylmälaitteen viereen. Asennuspaikan lähellä ei saa olla mitään helposti syttyviä materiaaleja, kuten verhoja tai vesitiiviitä kankaita.
• Mikäli liesitasossa ei ole ilmakiertoaukkoja on lieden takaosan ja seinän väliin on jätettävä vähintään 2 cm:n aukko ilmankiertoa varten. (KKL52SCVE mallissa on kansilevyssä ilmankiertoaukot)
• Lieden lähellä olevien kalusteiden on kestettävä yli 50 °C:n lämpötila.
• Jos keittiökalusteet ovat korkeammalla kuin lieden levyt, niiden on oltava vähintään 11 cm:n etäisyydellä lieden reunasta.

Liesituulettimen on oltava riittävän etäällä keittotasosta (suositus 600 mm).

3.2 JALKOJEN SÄÄTÖ

Liedessä on 4 säätöjalkaa(kuva), sekä irrotettava säätösokkeli. Tehdasasetuksissaan lieden korkeus on 90 cm ja ilman säätösokkelia 85 cm. Korkeutta voit hienosäätää säätöjaloilla molemmissa asetuksissa n.20 mm. korkeammalle (kts. kuva vieressä). (Laitteessa on liikuttamista helpottavat pyörät sen takaosassa/alla/mallikohtainen). Lieden säilytyslaatikko on vedettävä ulos jalkoja säädettäessä. Jalat voidaan säätää sisäpuolelta pienen aukon kautta.

a) Aseta liesi varovasti kyljelleen tai kallelleen siten, että sokkelin poisto on mahdollista. Säätösokkeli on laitteen alla (kts. kuva.)

b) Käytä apunasi ruuviväännintä, jonka terä ylettyy säätösokkelin asennusrei istä sen kiinnitysruuveihin. Irrota kaikki ruuvit yksi kerrallaan kuvan osoittamalla tavalla. Huom! Muista irrottaa myös kaikki neljä (4) säätöruuvia pois sokkelista

c) Kun olet irrottanut viimeisenkin kiinnitysruuvin, poista säätösokkeli paikoiltaan. Säilytä sokkeli ja kiinnitysruuvit tulevaisuutta varten

d) Kiinnitä nyt neljä(4) säätöruuvia paikoilleen ja nosta liesi pystyasentoon. Tarkista suoruus vesi - vaakalla. Tarkista, ettei liesi nojaa kalusteisiin ja ettei liesi ole kallellaan eteen tai taakse. Suorita viimeistelyasennus kiertämällä jalkoja tarvikelokerosta käsin.

3.3 SÄHKÖKYTKENTÄ ja TURVALLISUUS

• Liesi asennetaan sähköverkoon erillisellä sähkökaapelilla (ei mukana). Laitteen saa kytkeä sähköverkoon VAIN asianmukaiset asennusluvat omaava henkilö. Kaapelin valinnan suorittaa myös lieden asentaja. Asennus voidaan suorittaa ns. 1-vaihe tai 3-vaihe kytkentänä. Kaava on lieden asennusrasian vieressä sen takaosassa. Älä koskaan yritä asentaa laitetta itse sähköverkoon!!!
• Huolehdi, että sähkökaapeli on riittävän pitkä. Kun asetat liettä takaisin paikoilleen varmista, ettei kaapeli ole litistyksissä tai kosketuksissa uunin takaosaan.
• Varmista, että liitäntäkaapeli on aina moitteettomasti paikoillaan.
• Jos havaitset kaapelissa vikaa, ei laitetta saa käyttää. Ota yhteyttä asentajaan. Kaapelin saa vaihtaa vain valtuutettu luvat omaava sähköasentaja.
• Laite on suunniteltu sähköjännitteelle 220-240 V (1N) sekä 400V (3N). Anna valtuutetun sähköasentajan valita kytkentä.

Sähkökaapeli ei saa olla kosketuksissa itse laitteeseen tai ulkopuoliseen laitteeseen. Väärin asennettu kaapeli voi aiheuttaa vaaratilanteen ja takuun raukeamisen. Tarkista myös laitteelle tulevan sulakekoon riittävyys.

- Asennuksessa on noudatettava maakohtaisia asennusmääräyksiä.

- Tarvittaessa tarkista määräykset Turvatekniikan Keskuksesta (Suomi).

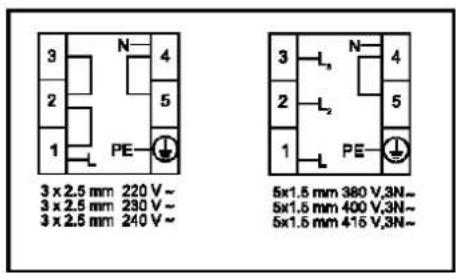

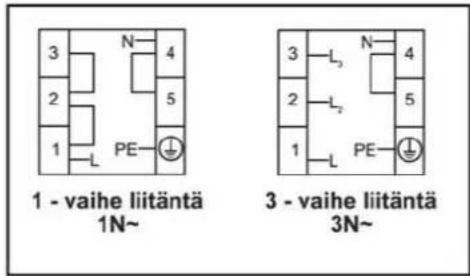

Huom! laitteen mahdolliset sähkökytkennät (kuvat).

4. LAITTEEN KÄYTTÖ:

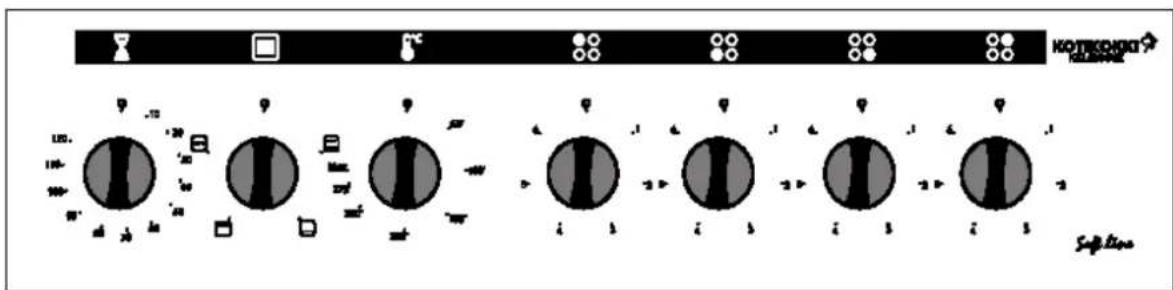

Kytkimet vasemmalta oikealle:

* ajastin* uunin toiminto *uunin lämpötilan valitsin* keittoalueiden valitsimet

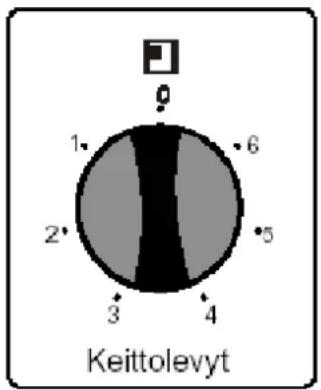

Liedessä on 4 keittoaluetta, joista 2 edessä ja 2 takana. Pienten (145mm) alueiden teho on 1200W ja suurempien (180mm.) 1800W. Levyjen tehoa voidaan säätää 7 eri asentoon. "0" on POIS PÄÄLTÄ asento. Tehoasetukset on esitetty alla olevassa kuvassa. (6) tehokkain (1) pienin teho.

1.....Lämpimänä pito
2-3.....Hauduttaminen matalalla teholla
4-5-6..Keittäminen - paistaminen ja kiehuttaminen asennot tarpeen mukaan.

4.3.2. TURVAOMINAISUUS

Tässä mallissa (KKL52SCVE) on turvaominaisuus, joka ohjaa lieden keittotason toimintaa. Kun haluat käyttää lieden keittotasoa on ohjauspaneelissa oleva ajastin asetettava haluttuun asentoon 10-120 min. Huom! Keittotaso ei toimi jos ajastusta ei ole valittu!!! Käännä valitsinta haluttuun asentoon myötäpäivään. Tämän jälkeen voit käyttää keraamista keittotasoa normaalisti valitun ajan puitteissa. Huomioithan, että valitun ajan kuluttua ajastin katkaisee kaikkien keittoalueiden toiminnon. Jos haluat jatkaa käyttöä valitse uusi aika. Jos haluat lopettaa keittotason

käytön käännä keittotason valitsimet asentoon 0. Jos lopetat käytön ennen kuin aika on kulunut loppuun käännä tason valitsimet asentoon 0.

Ennen ensimmäistä käyttökertaa käännä kytkin asentoon "3" ja anna levyjen lämmetä tyhjillään n.5 min. Levyistä voi irrota hajua. Huolehdi riittävästä tuuletuksesta.

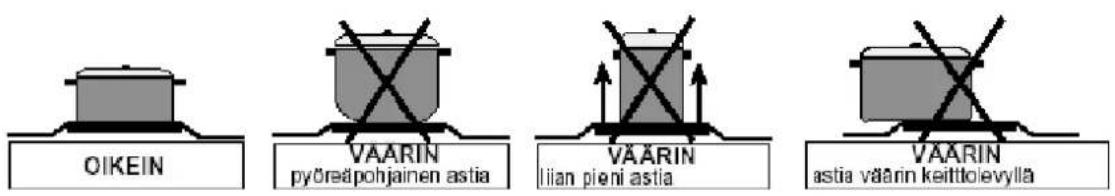

Kun käytät keittotasoa on tärkeää, että kiinnität huomiota oikean kokoisten keitto-astioiden valintaan. Valitsemalla oikean kokoisen astian levylle säästät energiaa ja nopeutat keittoprosessia. Ei ole myöskään suositeltavaa käyttää pieniä astioita isoilla alueilla, koska seurauksena on energiahukka ja tarpeettoman lämmön aiheuttama ylikuumenemisen vaara. Kts. alla ohjeistus.

Tarkista käytön jälkeen, että kytkimet ovat asennossa “0”(POIS PÄÄLTÄ) Älä kosketa koskaan tasoa kuumana. Huomioithan, että taso voi jäähtyä pitkään. Valvo lasten läsnäoloa lieden läheisyydessä. Puhdista keittotaso aina käytön jälkeen. Käytä tarvittaessa tarkoitukseen valmistettua puhdistusainetta ja mukana tulevaa puhdistuskaavinta (mallikohtainen). Älä naarmuta tason pintaa. Keraamista pintaa ei saa hangata terävillä esineillä. Kuivaa taso huolellisesti.

4.4.1. UUNIN KÄYTTÖ

Valitse haluttu uunin toiminto vääntimestä.

- Voit valita tasalämpö/ylälämpö/alalämpö/grilli

• Aseta haluttu lämpötila uunin lämpötilan valitsimesta
• Merkkivalo syttyy ja sammuu kun valittu lämpötila on saavutettu
• Huom! Uunin maksimi lämpötila on 300 astetta kun valitsin on on asennossa max.
• Kun lopetat uunin käytön käännä molemmat valitsimet asentoon 0

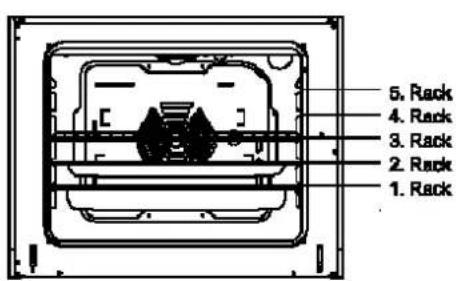

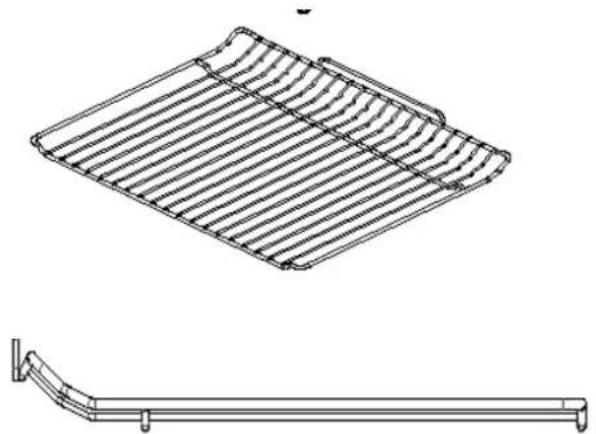

4.4.1.1 Ritilän asetukset

Ritilä

Valittavissasi on 5 eri tasoa. Aseta ritilä uuniin oikein, siten, että kaareva osa uunin luukkua päin ja kunnolla sisällä, ettei uunin luukku jää missään tilanteessa auki tai raolleen.

4.4.2. UUNIN TOIMINTOJEN KÄYTTÖ

TÄSSÄ MALLISSA ON 4 ERI UUNIN TOIMINTOA. Alla olevat symbolit kuvaavat eri toimintoja uunissa. "0" on POIS PÄÄLTÄ asento.

Huom! Ennen ensimmäistä varsinaista käyttökertaa kuumenna uuni tyhjänä 250 asteisella lämmöllä noin 1/2 tunnin ajan. Uunin sisälle voi muodostua käryä, joten huolehdi riittävästä ilmanvaihdosta. Vaihda valittavia toimintoja lämmityksen aikana.

Uunin alavastus päällä, merkkivalo syttyy ja voit asettaa lämpötilavalitsimesta haluamasi lämmön.

Uunin ylävastus päällä, merkkivalo syttyy ja voit asettaa lämpötilavalitsimesta haluamasi lämmön.

Uunin ylä/alavastus päällä, merkkivalo syttyy ja voit asettaa lämpötilavalitsimesta haluamasi lämmön.

Uunin grillivastus päällä, merkkivalo syttyy ja voit asettaa lämpötilavalitsimesta haluamasi lämmön.

Alalämmön toiminto

Uunin ala-osa kuumenee. Älä aseta kuumennettavaa suoraan uuni pohjalle.

Suosittelemme käytettäväksi vaihtoehtona keittämiseen liedellä. Soveltuu myös paistamisen loppuvaiheen kypsennykseen ja lämpimänä pitoon.

Ylälämmön toiminto

Uunin ylä-osa kuumenee. Suosittelemme esim. ruuan lämmitykseen. Voidaan käytää myös paistamisen loppuvaiheen viimeistelyyn esim. pinnan ruskistus.

Ylä/Alalämpö toiminto (Perusasetus)

Valinta on suositeltava vaihtoehto ns. uunin perinteiseen käyttöön. Toiminnossa uunin ylä- sekä alavastus kuumenevat tasaisesti. Voit vaikuttaa paistotulokseen sijoittamalla materiaalia eri korkeudelle uunin sisällä. Huom! Noudata reseptien ohjeita. Kun valitset toiminnon, anna uunin esilämmetä noin 10 min. ajan. Aseta uunipelti/ritilä halutulle korkeudelle uunin sisälle. Ensimmäisiä kertoja kypsentäessäsi aloita sijoittaminen uunin keskiosasta ja tarvittaessa nosta tai laske pellin asentoa. Tarkkaile aluksi paisto - ominaisuuksia ja toimi sen mukaisesti. Kun lopetat toiminnon, käännä lämpötilan valitsin asentoon "0" ja valintakytkin myös asentoon "0". Nosta pelti pois varovasti uunista. Käytä aina uunikinnasta tai vastaavaa. Avaa uunin ovi kokonaan auki ja anna oven jäädä hetkeksi auki. Huolehdi turvallisuudesta. Huolehdi, ettei uuni kallistu eteenpäin kun ovi on kokonaan auki.

Voit grillata uunissa eri elintarvikkeita. Suosittelemme grillattavan materiaalin asettamista ylimmälle tasolle uuniin. Aseta grillattavan alle tasolle nro. 3 uunipelti. Grillauksen yhteydessä tippuu yleensä rasvaa tai nesteitä, jotka tarttuessaan uunin pohjalle voivat aiheuttaa käryä ja epäsiisteyttä.

Aseta valitsin asentoon Grilli. Säädä lämpötila. Anna uunin esilämmetä noin 5 min. Aseta grillattava uuniin. Varo! Grillivastus on näkyvillä ja on kuuma!! Toiminnon lopetus; Valitse lämpötila / toiminto asentoon "0" POIS PÄÄLTÄ. Nosta ruoka pois uunista. Jätä ovi kokonaan auki. Huomioi turvallisuus!! Anna uunin jäähtyä hetken aikaa ja sulje ovi. Huom! Suorita grillaus uunin ovi suljettuna.

VAROITUS: Max. lämpötila valinta grillauksessa 190°C

valintakytkintä, kunnes se on tämän toiminnon merkin kohdalla. Valitse lämpötila. Aseta ruoka uuniin 5 minuutin esilämmityksen jälkeen. Kun olet valmis, kytke uunin ja lämpöasteikon kytkin pois päältä samalla tavalla kuin muissakin toiminnoissa. Ota valmis ruoka uunista ja aseta se turvalliseen paikkaan. Älä tule uunin lähelle ennen sen jäähtymistä ja pidä myös lapset poissa uunin lähistöltä.

Varoitus: Termostaatin maksimiasetus on 190°C

Energian säästön käytännöllisiä vihjeitä

Uunin voi sammuttaa muutamia minuutteja ennen kypsennysajan loppua. Jäljellä oleva lämpötila riittää ruuan kypsentämiseen. Avaa uunin ovi ainoastaan silloin, kun se on välttämätöntä kypsennysvaiheen tarkistamiseksi. Katso oven lasin läpi (uunin lamppu palaa jatkuvasti).

4.4. UUNISSA KÄYTETTÄVÄT MATERIAALIT

Laitteen mukana on 3 erillistä uunin käyttöön tarkoitettua tasoa: 1 ritilä + 2 peltiä (syvä/matala) Kun käytät uunipeltejä suosittelemme, että käytät paistamisen yhteydessä aina erillistä leivinpaperia. Samoin suosittelemme, että mahdollisuuksien mukaan käytät kannellisia paistovuokia.

Voit käyttää uunissa lasiastioita, kakkuvuokia, uunipeltejä, jotka on valmistettu uunikäyttöön. Tarkista aina astioiden valmistajien merkinnät ja toimi niiden mukaisesti. Kun asetat erityisen pieniä astioita uuniin, niin aseta ne ritilän tai pellin päälle ja aina uunin keskiosaan.

Käytä eri uunipeltejä eri tarkoitukseen. Älä koskaan ylitäytä uunipeltejä siten, että paistettava materiaali pääsee valumaan yli uunin pohjalle. Huomioithan, että pellit saattavat lämmetessään taipua ja muuttaa muotoaan, mutta jäähdyttyään palautuvat alkuperäiseen muotoonsa. Anna peltien jäähtyä ennen kuin huuhtelet tai peset niitä vedessä. Samoin ole tarkkana eri materiaalien kanssa kun otat niitä pois uunista. Hallitsemattomat lämpötilan vaihtelut voivat aiheuttaa vahinkoa uuniastioille.

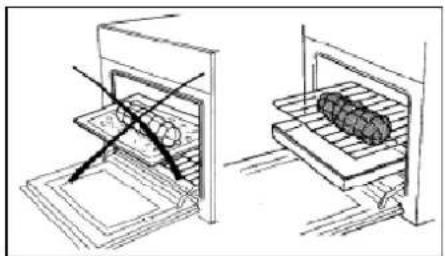

Grillatessa käytä aina uuniritilää. Jos haluat ehkäistä grillatessa mahdollisesti tippuvan

materiaalin tarttumista uunin peltiin tai uunin pohjalle, niin suosittelemme grillattavan materiaalin valelua öljyllä ennen grillausta. Käytä grillaamiseen neljättä tai viidettä tasoa.

Jos käytät isoa grilliritilää aseta uunipelti alemmalle tasolle keräämään ruoasta valuva rasva Kaada siihen myös hieman vettä puhdistamisen helpottamiseksi.

5.YLLÄPITO JA PUHDISTUS

5.1 PUHDISTUS

Ennen puhdistusta varmista, että kaikki kytkimet ovat "0"- asennossa. Varmista, että laite on kokonaan jäähtynyt. Kytke laite pois verkkovirrasta (sulake).

Keittotaso

Puhdista taso jokaisen käyttökerran jälkeen liinalla. Tarvittaessa puhdista se miedolla pesuaineliuoksella. Käytä pinttyneeseen likaan mukana tulevaa puhdistuskaavinta. Puhdista taso siihen tarkoitukseen valmistetulla keraamisen tason puhdistusaineella. Kuivaa taso hyvin.

Hankaavien tai voimakkaiden puhdistusaineiden käyttö voi vahingoittaa lieden tason pintaa. Noudata puhdistusainevalmistajien ohjeita.

Keraamisen pinnan puhdistus (huomioi)

Anna keraamisen pinnan jäähtyä ennen puhdistamista. Tarkasta, ettei pinnalla ole materiaaleja, jotka voivat naarmuttaa pintaa. Käytä nestemaista pesuainetta. Keraaminen pinta on puhdistettava kylmällä vedellä ja kuivattava pehmeällä kankaalla siten, että puhdistusainetta ei jää jäljelle. Kayta mukana toimitettua lastaa ruoantähteiden ja lian poistoon. Sokerinen ruoka on puhdistettava välittömästi, ennen kuin lasinpinta jäähtyy. Teräksiset puhdistusvälineet voivat vaurioittaa keraamista pintaa, eikä niiden käyttöä siksi suositella. Pinnalla oleva pöly puhdistetaan kostealla pyyhkeellä. Pinnan värimuutokset eivät vaikuta keraamisen pinnan toimintaan ja kestävyyteen. Värimuutokset johtuvat liasta, kattiloiden hankauksesta ja väärien puhdistusaineiden käytöstä eikä muutoksista materiaalissa. Puhdistuslastaa on aina käytettävä ennen puhdistusaineiden käyttöä. Lastalla voidaan pinnalta helposti puhdistaa vaikeasti irtoavat aineet, kuten sulanut muovi, öljy ja sokeri. Lasta on vaarallinen, sillä se sisältää partaterän, minkä vuoksi se on pidettävä lasten ulottumattomissa. Älä naarmuta silikonireunoja lasin reunoilla käyttäessäsi lastaa.

Uuni

Puhdista uuni säännöllisesti, joka käyttökerran jälkeen. Uunin sisäpinta on helpompi puhdistaa kun uuni on hiukan lämmin. Pyyhi emaloitu sisäpinta pehmeällä liinalla. Käytä puhdistukseen tarvittaessa emäksistä mietoa pesuainetta. Kuivaa pinta hyvin.

Älä käytä puhdistukseen hankaavia jauheita tai voimakkaita pesuaineita. Pinttyneen lian ja pintaan palaneen lian poistamiseen suosittelemme erityisesti uunin puhdistukseen valmistettujen uuninpuhdistusaineiden käyttöä. Noudata tällöin puhdistusaineen valmistajan suosituksia.

Lieden ulkopinnan ja lasiluukun puhdistus

Puhdista uunin lasiluukku säännöllisesti jokaisen käyttökerran jälkeen. Pinttyneemmän lian poistamiseen käytä emäksistä mietoa pesuainetta. Voit käyttää lasin puhdistukseen myös tarkoitukseen valmistettuja pesuaineita. Noudata tällöin tarkoin pesuainevalmistajan ohjeita. Voit myös käyttää keraamisen liesitason puhdistukseen tarkoitettua metallikaavinta pinttyneimmän lian poistoon.

5.2 YLLÄPITO

UUNIN LAMPUN VAIHTO

Uunin sisällä olevan lampun saa vaihtaa vain valtuutettu huoltohenkilö. Lampun tyyppi 230V/ 25W/ Type E14. Ennen toimenpidettä tulee laite irrottaa verkkovirrasta. (sulake). Huomioi myös, ettei uuni ole kuuma käytön jälkeen.

6.HUOLTO JA KULJETTAMINEN

6.1 ENNEN KUIN OTAT YHTEYTTÄ HUOLTOON

Tarkista seuraat seikat:

Jos liesi ei toimi;

- Tarkista, että laitteen sulake on toimintakuntoinen tai, että se on päällä.

Jos uuni ei lämpene;

• Tarkista onko lämpötilavalitsin säädetty halutulle lämpötilalle
• Tarkista, ettei uunin toimintakytkin ole asennossa "0".

Jos uunin sisävalo ei pala:

• Tarkista, että laitteen sulake on toimintakuntoinen tai, että se on päällä.
  • Uunin lamppu voi olla mahdollisesti palanut (kts. lampun vaihto)

Jos keittolevyt eivät kuumene:

• Tarkista, että laitteen sulake on toimintakuntoinen tai, että se on päällä.
• Tarkista, etteivät toimintakytkimet ole asennossa "0".

Tarvittaessa ota yhteyttä jälleenmyyjään tai Keskushuoltoomme puh. 03-2254 920

6.2 LAITTEEN KULJETTAMINEN

Huomioi kuljetuksen aikana:

Noudata alkuperäisen pakkauksen kuljetusohjeita. Kuljeta laitetta pystysuorassa.

Kun purat laitteen pakkauksesta huolehdi pakkausmateriaalin asianmukaisesta kierrätyksestä.

Kun käytössäsi ei ole alkuperäistä pakkausta, pakkaa laite huolellisesti esim. pahviin. Suojaa lasiluukku, ettei se vahingoitu ja teippaa ovi hyvin kiinni, ettei se kuljetuksen aikana pääse avautumaan. Suojaa keittolevyt, ettei niihin pääse syntymään naarmuja. Merkitse pahviin laitteen etu/takaosa.

7.TEKNISET TIEDOT JA OHJEELLISET KYPSENNYSAIKATAULUKOT

Ulkomitat: K x L x S cm.	90–92/85-87 x 50 x 60
Syvyys ovi avattuna cm.	106
Keittotasot: ∅ mm. / W	145/1200
145/1200
	180/1800
	180/1800
Uunin tilavuus ltr. 53
Uunin sisämitat cm. 37(l)	x 42,9(s) x 33,5(k)
Uunin tehot W:
• alalämpö	1000
• ylälämpö	1000
• grillivastus	1600
Liitäntäteho W max. 9 kW
Energiankulutus (kWh) 0.79/A luokka
Nettopaino kg.	39
Varusteet	Ritilä 1xMatala pelti 1xSyvä pelti 1x

TAKUU

Takuu kattaa materiaali- ja valmistusviat, jotka ilmenevät 2 vuoden sisällä ostokuitin päiväyksestä. Takuu ei koske vikoja, jotka ovat aiheutuneet laitteen väärästä käytöstä tai huolimattomasta käsittelystä, säilytyksestä tai hoidosta.

Ohessa ohjeellinen kypsennysaikataulukko. Tarkat arvot saat parhaiten kirjaamalla eri paistotapahtumien kypsennysajat itse ylös. Paistoajat riippuvat aina raaka-aineista, kosteudesta, painosta jne..

OhjeellinenkypsennysaikataulukkoYlä/alalämpö valinnalla	Ohjain No.		Uunin lämpö °C	Aika Minuuttia
Ruuan laji
RUOKANaudanlihaKanaRiistaKalaLaatikkoruoatLEIVONNAISETSokerikakkuKakkupohjaKotipulla (pitko)HiivaleipäPannukakkuKarjalanpiirakatKotipizza	21 125-175 mukaan1 125-175 n. 60 /kg.12 175-2001 tai uunin pohjalla ritilällä“2222222	125-175mukaan125-175 n. 60 /kg.1175-200175-200175-200215-250275250-275	125-175mukaan125-175 n. 60 /kg.1175-200175-200215-250275250-275	45-6030-35	PainonPainon35-4025-3530-4015-2510-1510-15

Ohjeellisia grillikypsennyksen aikoja
Ruokalaji	Määrä kg	Ohjain No.		Lämpö °C	Esilämmitysaika minuuttia	Aika minuuttia.
Vasikankyljys	1	3		190°C	5	25-30
Lampaankyljys				“		25-30
Maksa	“	“			“	30-35
Jauheliharullat				“		15-25
Verkon sisällä	“	“			“
kypsennettävä paisti				“		30-35
Puolikas broileria	“	“			“	25-35
Kalafilee	“	“				15-20
Täytetyt tomaatit				“		10-12

KOTIKOKKI

BRUKSANVISNING

KERAMIKHÄLL

KKL52SCVE
