KÄYTTÖOHJE 6.5HP Handai

1. Sisällysluettelo
2. Tekniset tiedot / 6,5 hp, rengasmalli
3. Tekniset tiedot / 13 hp, telamalli
4. Yleistä turvallisuudesta
5. Varoitusmerkkien selitykset
6. Tärkeitä turvallisuusohjeita
7. Lumilingon käyttö

8. Lumilingon kanssa työskentely

9. Lumilingon kunnossapito

10. 6,5hp rengasmallin kokoaminen
11. 13hp telamallin kokoaminen
12. Huolto-ohjelma
13. Huoltopäiväkirja

HANDAI®

www.handai.fi

Kiitos, että valitsit HANDAI-lumilingon.

Ennen laitteen käyttöönottoa tutustu tähän omistajan oppaaseen / käyttöohjeeseen huolellisesti.

Muista noudattaa ohjekirjassa annettuja ohjeita ja määräyksiä, jotta laitteesi toimii ja kestää mahdollisimman pitkään.

YLEISET TAKUUEHDOT

Mikäli HANDAI tuotteesi rikkoontuu seuraavista syistä: materiaali- ja/tai valmistusvirhe, 12 kuukauden sisällä ostopäivästä, lupautuu jälleenmyyjä korjaamaan tai vaihtamaan tuotteen.

Takuu ei kata seuraavia virheitä:

• Normaali kuluminen
• Väärästä käytöstä tai huollon puutteesta johtuva rikkoontuminen
• Vieraat esineet, aineet tai onnettomuustapaus ovat vahingoittaneet tuotetta

Takuu ei ole voimassa, jos joku muu kuin jälleen-myyjän valtuuttama huoltoliike on korjannut laitetta.

Pitääksesi takuun voimassa on tuote ja ostokuitti esitettävä jälleenmyyjälle tai valtuutettuun huoltoliikkeeseen viimeistään 2 kuukautta vian toteamisen jälkeen.

Valmistuttaja OVR, 78200 Varkaus, Finland

TEKNISET TIEDOT

HANDAI 6,5hp, vetävä lumilinko, rengasmalli
Moottorin tekniset tiedot
Moottorin mallinro	Loncin G200F(D)
Moottorin iskutilavuus	96 cc
Moottorin tyyppi	-sylinterinen, 4-tahtinen, ilmajäähdytteinen, OHV-moottori
Moottorin teho	3,8 kW / 3600 rpm
Moottorin vääntö	3 Nm / 3000 rpm
Polttoaineen kulutus	< 395g/kWh
Tyhjäkäyntinopeus	1400 +/- 150 rpm
Tehon vaihteluasteikko	< 10%
Äänentaso	70 dB(A)
Sylinterin halkaisija x iskunpituus	68x54 mm
Puristussuhde	8.5:1
Voitelu	Roiskevoitelu
Käynnistys	Sähköstartti ja vetokäynnistys
Venttiilinvälys	muventtiili 0,10~0,15mm,pakoventtiili 0,15~0,20mm
Sytytyksen tyyppi	Transistoroitu magneetto sytytys
Ilmanpuhdistin	Puolikuiva, öljykylpy, foam-suodatin
Ulkomitat	312x376x335 mm (PxLxK)
Kuivapaino	16 kg (19 kg)
Moottoriöljyn tyyppi	SAE 10W-30, API SE tai SF
Moottoriöljyn tilavuus	0,6 L
Sytytystulpan tyyppi	F7RTC tai vastaava
Sytytystulpan kärkiväli	0,70~0,80 mm

HANDAI 6,5hp, vetävä lumilinko, rengasmalli

Lumilingon tekniset tiedot
Työskentelyleveys	56 cm
Työskentelypaksuus (lumen paksuus)	51 cm
Käynnistys	$ähköstartti ja vetokäynnistys
Työvalo	Kyllä, halogeenityövalo
Teoreettinen työteho	6 m3 / minuutti
Renkaat	13", lumikuvioidut renkaat
Heittotorven säätö	190 astetta
Lumenheittokyky	13 metrin päähän
Nopeuden säätö	Kyllä
Heittotorven säätö	Kyllä
Vaihteet	5 eteen, 2 taakse
Polttoainesäiliö	3,6 litraa
Paino	n. 80 kg
Terä	Hammastettu terä, puree kovaankin lumeen

Tekniset tiedot, selostukset ja kuvitus olivat tarkkoja julkaisuhetkellä, mutta niitä voidaan muuttaa ennalta ilmoittamatta. Kuvissa voi olla valinnais- ja lisävarusteita, eikä niissä ole välttämättä kaikkia vakiovarusteita.

TEKNISET TIEDOT

HANDAI 13hp, vetävä lumilinko, telamalli
Moottorin tekniset tiedot
Moottorin mallinro	Loncin 185F (D) S
Moottorin iskutilavuus	375 cc
Moottorin tyyppi	-sylinterinen, 4-tahtinen, ilmajäähdytteinen, OHV-moottori
Moottorin nettoteho	7,8 kW / 3600 rpm
Moottorin nettovääntö	23,2 Nm / 2500 rpm
Polttoaineen kulutus	< 374g/kWh
Tyhjäkäyntinopeus	2000 +/- 200 rpm
Tehon vaihteluasteikko	< 10%
Äänentaso	70 dB(A)
Sylinterin halkaisija x iskunpituus	85x66 mm
Puristussuhde	8.0:1
Voitelu	Roiskevoitelu
Käynnistys	Sähköstartti ja vetokäynnistys
Venttiilinvälys	muventtiili 0,10~0,15mm,pakoventtiili 0,15~0,20mm
Sytytyksen tyyppi	Transistoroitu magneetto sytytys
Ulkomitat	$10x380x450 mm (PxLxK)
Kuivapaino	33,5 kg (36 kg)
Moottoriöljy	SAE 5W-30, API SE tai SF yleiskäyttöön
Moottoriöljyn tilavuus	1,1 litraa
Sytytystulpan tyyppi	F7RTC tai vastaava
Sytytystulpan kärkiväli	0,70~0,80 mm

HANDAI 13hp, vetävä lumilinko, telamalli

Lumilingon tekniset tiedot
Työskentelyleveys	70 cm
Työskentelypaksuus (lumen paksuus)	51 cm
Käynnistys	Sähköstartti akulla ja vetokäynnistys
Työvalo	Kyllä, halogeenityövalo
Teoreettinen työteho	8,3 m3 / minuutti
Telaketju	Leveys / tyyppi
Heittotorven säätö	190 astetta
Lumenheittokyky	13 metrin päähän
Nopeuden säätö	Kyllä
Heittotorven säätö	Kyllä
Vaihteet	5 eteen, 2 taakse
Polttoainesäiliö	5,5 litraa
Paino	n. 125 kg
Terä	Hammastettu terä, puree kovaankin lumeen
Lämmitetyt kädensijat	Kyllä

Tekniset tiedot, selostukset ja kuvitus olivat tarkkoja julkaisuhetkellä, mutta niitä voidaan muuttaa ennalta ilmoittamatta. Kuvissa voi olla valinnais- ja lisävarusteita, eikä niissä ole välttämättä kaikkia vakiovarusteita.

LUMILINGON TUNNISTETIEDOT

TUNNISTeLeVyNTIeDoT

Ota talteen lumilingon tunnistelevyn tiedot. Tiedot ovat tarpeellisia mahdollisesti myöhemmin, varaosia tai takuuhuoltoa tarvittaessa. Tunnistelevy lötyy moottorin läheisyydestä. Kirjoita levyn tiedot oikealla oleviin sarakkeisiin.

Laitetta tulee käyttää vain

• lumen luontiin kovapintaisilta poluilta ja tasai-silta maa-alueilta
• niin, kuin tämän käyttöohjeen turvallisuusohjeet ja -määräykset neuvovat.

Kaikki muunlainen käyttö on käyttötarkoituksen vastaista. Käyttötarkoituksen vastainen käyttö tai laitteen luvaton muuttaminen kumoaa kaiken vastuun tuotteen jälleenmyyjältä ja valmistajalta. Käyttäjä on näin ollen vastuussa kolmanteen henkilöön ja tämän omaisuuteen kohdistuneesta vahingosta, jotka laitteen käyttö on aiheuttanut.

YLEISET

Lue nämä käyttöohjeet tarkasti läpi ennen laitteen käyttöä. Pidä ohjeet aina tallessa myöhempää käyttöä tai laitteen omistajanvaihdosta varten.

Älä anna alle 16-vuotiaan käyttää laitetta. Älä käytä laitetta muiden ihmisten, eritoten lasten tai kotieläinten lähettyvillä.

Huomioi voimassa olevat kansalliset säädökset siirtäessäsi laitetta yleisillä teillä tai poluilla. Älä käytä laitetta henkilökuljetukseen.

Käyttäessäsi konetta, varustaudu käsineillä, suojalaseilla ja asianmukaisilla olosuhteisiin soveltuvilla työvaatteilla sekä kunnollisilla kengillä.

Älä koskaan tankkaa laitetta suljetussa tilassa tai laitteen ollessa käynnissä.

Sammuta moottori, poista virta-avain ja sytytystulppa aina, kun:

• laite ei ole käytössä
- jätät laitteen pidemmäksi aikaa tai
- teet säätöjä tai huoltotoimenpiteitä laitteeseen.

Anna moottorin jäähtyä ennen kuin varastoit / jä- tät laitteen suljetuun tilaan. Säilytä laitetta ja polt- toainetta turvallisessa paikassa, poissa

• tulen lähteiden läheltä (liekit ja kipinät)
• lasten lähettyviltä
• voimakkaiden lämmönlähteiden läheltä (lämmittimet, patterit, lämmitysjärjestelmät...)

Laitteen huolloissa tulee aina käyttää ammattitaitoista pienkonekorjaajaa.

1 2 8 8 6 7

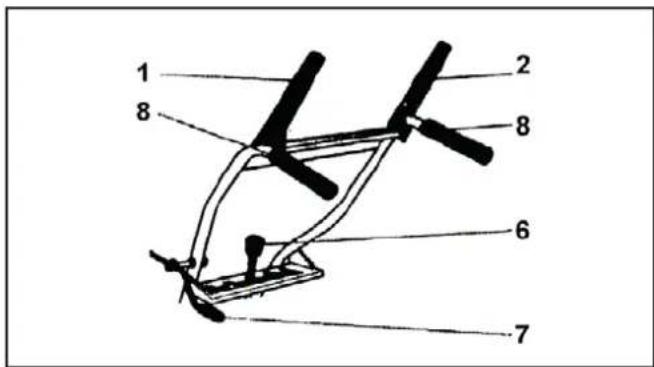

Turvalaitteet suojelevat sinua ja niiden tulee toimi aina kunnolla. Turvatoimintoja ei saa poistaa käytöstä, muokata tai kiertää.

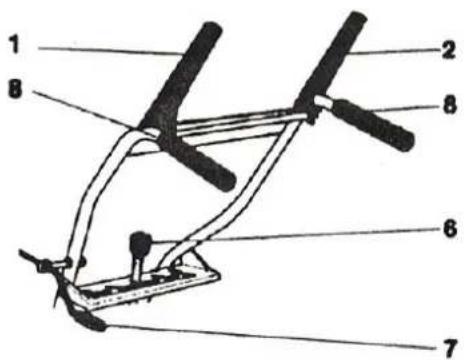

1. Syöttölaitteen kytkinvipu

Syöttö loppuu, kun kytkinvivusta päästetään irti

2. Vetolaitteen kytkinvipu

Vetolaite pysähtuu, kun kytkinvivusta päästetään irti

8. Kädensijat

1. Ohjausvipu / kontrollivipu

2. Torven säätökampi

SYMBOLIT LAITTEESSA

Lumilingon rakenteisiin on kiinnitetty seuraavanlaisia turvallisuushuomautuksia ja varoituksia symboleiden muodossa. Merkintöjen tarkoitukset ovat:

Loukkaantumis- tai omaisuusvahinkovaara

Lue käyttöohje huolellisesti ennen laitteen käyttöä, erityisesti "Yleistä turvallisuudesta"

Palovammavaara. Varo kuumia kohtia. Pysty turvallisella etäisyy-dellä laitteen kuumenevista osista.

Loukkaantumisvaara.

Lumen mukana laitteesta voi lentää jäätä tai muita vaarallisia esineitä.

Älä koskaan koske laitteen pyöri- viin osiin, ennen kuin laite on täy- sin pysähtynyt.

Vakavan vamman vaara / loukkaantumisvaara. Pyöriviä osia, pidä kädet ja jalat poissa osien läheisyydestä.

Tässä käyttöohjeessa käsiteltävät varoitukset, huomiot ja ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita.

Käyttäjän on ymmärrettävä, että TERVETTÄ JÄRKEÄ JA VAROVAISUUTTA EI VOIDA TOIMITTAA TUOTTEEN MUKANA, VAAN NE JÄÄVÄT KÄYTTÄJÄN VASTUULLE.

PAKKAUKSEN PURKU

Tarkista pakkauksen sisältö purkaessasi sitä. Huomioi, että pienet osat voivat mennä toisen osan sisään tai olla muuten irrallaan pakkauksen sisällä. Älä koskaan hävitä mitään pakkauksen mukana tullutta ennen kuin olet koonnut laitteen.

1. Poista pakkauksen kannen (2) kulmissa olevat niitit (1) pihdeillä tai vääntämällä varovasti esimerkiksi sorkkaraudalla.

2. Nosta pakkauksen kansi (2) pois paikoiltaan

3. Poista päätypalat (3) nostamalla ne ylös

4. Poista sivupalat (4) nostamalla ne ylös, tarvittaessa taita sivuja ulospäin yläreunasta, jolloin ne irtoavat alareunasta.

1. 2. 1. 4. 3.

Pakkauksessa voi olla tärkeitä, pieniä, osia irrallaan. Avaa pakkaus varovasti ja laita kaikki sieltä löytyvät osat ja tarvikkeet talteen!

TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA

- Öljytason tarkistaminen on tärkeää. Täytä mooottori tarvittaessa moottoriöljyllä (kts. tar-kemmin moottorin ohjekirja)

- Renkaissa voi kuljetuksen vuoksi olla normaalia korkeampi rengaspaine. Tarkista rengaspaine ja säädä sopivaksi (noin 1 bar)

- Säädä vetolaitteen ja syötön kytkinkaapeli (kts. huolto)

- 6,5hp malli - Säädä vetolaitteen vipu (kts. huol-to)

- Varmista, että kaikki osat ja ruuvit/pultit/mutterit ovat kunnolla kiinni ja asianmukaisesti kiris-tettyjä

LUMILINGON KÄYTTÖ

LOUKKAANTUMISVAARA

Älä käytä laitetta ilman riittäviä työskentelyvarusteita. Käytä kenkiä, joissa on hyvä pito liukkaallakin pinnalla. Laite voi käytettäessä lennättää esineitä silmille. Käytä aina suojalaseja tai silmäsuojaimia laitetta käyttäessäsi, huoltaessasi tai säätäessäsi.

Tarkista lingottava alue huolellisesti, poista kynnysmatot, kelkat, lumilaudat, pulkat, johdot ja muut vieraat esineet alueelta.

OHJAUSLAITTEEN KÄYTTÖ (TELAKETJUMALLI)

- Paina vasemman käden alla olevaa kahvaa kääntääksesi vasemmalle

- Paina oikean käden alla olevaa kahvaa kääntääksesi oikealle

TYÖASENNON SÄÄTÄMINEN

Asento 1:

Raskas lumi jäisellä päällysteellä, syöttöruuvi laskee maan tasalle

Asento 2:

Normaaleihin lumiolosuhteisiin

Asento 3:

Epätasaisten polkujen lumenluontiin tai laitteen kuljetukseen, syöttöruuvi on korkeammalla

ENNEN LAITTEEN SÄÄTÖÄ

• Sammuta moottori
• Poista virta-avain ja sytytystulpan hattu
• Odota kunnes moottori on jäähtynyt

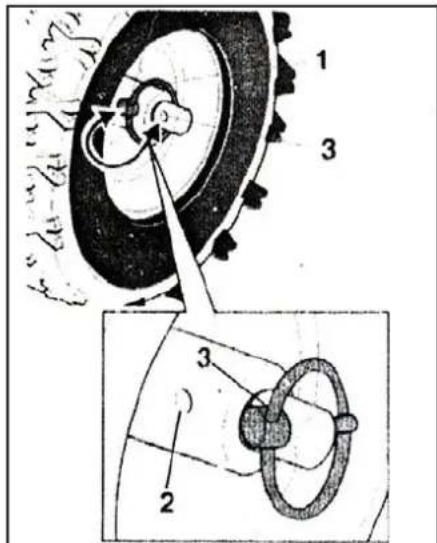

Oikean renkaan veto voidaan vapauttaa poistettaessa pieniä ja keskisuuria lumikinoksia mutkikaassa ympäristössä. Tällöin laitetta on helpompi ohjata.

• Siirrä rengastappi (1) ulompaan reikään (3)

Suurempia kinoksia ja jäisiä polkuja raivatessa tu-lee kummankin pyörän vetää.

• Kohdista pyörän navan reikä (2) akselin reiän kanssa
• Aseta rengastappi (1) kummankin reiän läpi (2). Rengas ei lukitu ulompaa reikää käyttäessä (3).

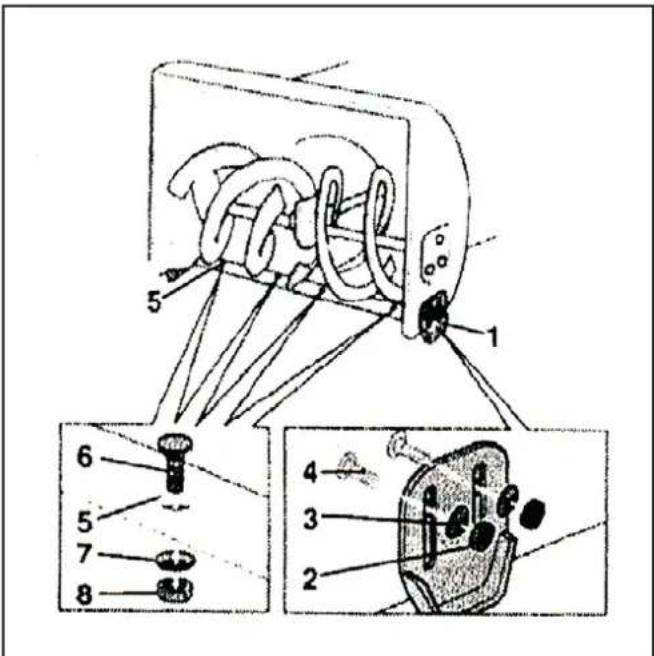

Jalakset (1) mahdollistavat lumenkaapimen aset- telun niin, että maaosia (esim. maata, kiviä.) ei nouse laitteeseen.

- (Telaketjuilla varustettu laite) Aseta laite asentoon 2 (kts. sivu 10, Työasennon säätö)

- Löysää mutterit (2) laitteen kummaltakin puolelta

- Säädä jalaksia tarpeen mukaan - Matalammalle epätasaisilla tai pehmeämmillä alustoilla

- Korkeammalle tasaisille alustoille

- Kiinnitä jalakset muttereilla (2) niin, että ne koskevat maahan samanaikaisesti

- Täytä polttoainesäiliö ainoastaan hyvin tuulettuvassa ulkoilmassa moottorin ollessa sammutettuna ja kylmä.

- Älä tupakoi täyttäessäsi säiliötä.

- Älä koskaan täytä säiliötä aivan täyteen.

- Jos polttoainetta tulvii ylitse, odota, että yli-tulvinut polttoaine on haihtunut ennen kuin käynnistät moottorin. Pyyhi myös aina suurim-mat roiskeet pois.

- Säilytä polttoainetta ainoastaan siihen suunnitelluissa astioissa, jotta astiasta ei irtoa bensiinin mukaan epäpuhtauksia

- Tarkista öljytaso aina ennen käyttöä, täytä tarvittaessa (kts. moottorin ohjeet)

- Täytä polttoainesäiliö asianmukaisella bensiinillä (kts. tekniset tiedot), sulje polttoainesäiliön korkki ja pyyhi roiskuneet bensiinit pois.

LUMILINGON KANSSA TYÖSKENTELY

LoUKKAANTUMISVAARA LAIT

• Pidä muut ihmiset, eritoten lapset ja kotieläimet poissa lähettyviltä työskennellessäsi lumilingon kanssa.
• Käytä laitetta vain, kun se on virheettömässä kunnossa ja turvallinen käyttää.
• Tarkasta lingottava alue ja poista kaikki esineet, jotka voivat joutua laitteeseen.
• Työskentele ainoastaan riittävässä valaistuksessa.
• Pidä askeleet varmoina ja laitteen kädensijoista kunnolla kiinni.
  • Kävele, älä koskaan juokse.
• Jos laite alkaa väristä poikkeavalla tavalla, sammuta moottori ja tarkasta värinän syy. Tämä on yleensä merkki ongelmasta.
• Työskentele hitaasti ja varovaisesti, etenkin epätasaisilla ja pehmeillä poluilla tai liikkuessa-si taaksepäin.
• Älä koskaan käytä laitetta ilman kunnollisia turvavälineitä.
• Älä koskaan ylikuormita laitetta liikkumalla liian nopeasti.
• Säädä syöttöruuvin ja maan etäisyys niin, ettei laitteeseen pääse sinne kuulumattomia esineitä (esim. kiviä)

RIKKooNTUMISVAARA

• Jos laitteeseen joutuu sinne kuulumattomia esineitä (esim. kiviä) tai jos laite värisee epätavallisesti, sammuta laite ja tarkasta se vaurioiden varalta.
• Korjauta vauriot ennen seuraavaa käyttöä.
• Anna moottorin lämmetä ennen kuin aloitat työskentelyn.
• Anna moottorin käydä pari minuuttia työskentelyn jälkeen, jotta kosteus haihtuu moottorista.

TOIMENPITEET LUMILINGON KANSSA TYÖSKENTELEMISEEN

• Säädä poistokuilu (kts. "Poistokuilun suuntaus ja ulosheiton pituus")
  • Käynnistä moottori (kts. moottorin käynnistys)
• Valitse kytkinvipu päästettynä (1 ja 2) vaihde eteenpäin vaihdevivulla (6)
• Paina syöttöruuvin kytkinvipua (1) ja pidä se painettuna; syöttöruuvi ja poistoturbiini käynnistyvät.
• Paina vetolaitteen kytkinvipua (2) ja pidä se painettuna; kone liikkuu eteenpäin ja luo lunta niin kauan kuin päästät vivusta irti.
• Vaihtaaksesi vaihdetta, päästä ensin vetolaitteen kytkinvivusta (2) ja vaihda vaihde vaihdevivulla (6)

1 2 8 8 6 7

TYÖSKENTELY RINTEESSÄ

LOUKKAANTUMISVAARA

• Laite voi kaatua, työskentele hitaasti ja varovasti, etenkin vaihtaessasi suuntaa.
• Aja laitteella mäkeä ylös tai alas, ei koskaan si-vuttaissuunnassa.

VINKKEJÄ LUMENLUONTIIN

• Anna moottorin ja laitteen tottua ulkolämpötilaan ennen lumenluonnin aloittamista

• Luo lunta heti lumisateen lakattua, myöhemmin alempi kerros jäätyy, mikä vaikeuttaa lumenluontia

• Varo esteitä, älä työskentele kaltevissa paikoissa.

• Älä käytä laitetta määssä, joissa on yli 20% kulma.

• Luo lunta tuulen suuntaisesti jos mahdollista
- Luo lunta niin, että jo luotu kohta ylittyy hie-man

POISTOKUILUN SUUNTAUS JA ULOSHEITON PITUUS

LOUKKAANTUMISVAARA

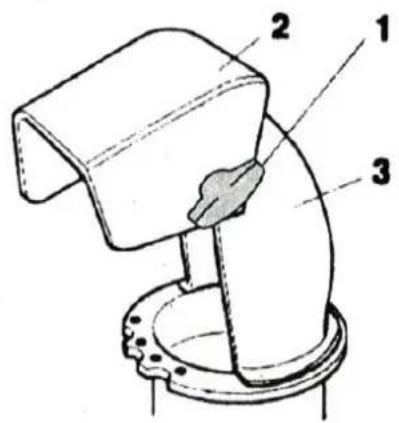

Älä käännä koskaan kuilun läppää (2) ihmisten, eläinten, ikkunoiden, ovien tai autojen suuntaan.

ULOSHEITON SUUNTAUS

Käännä poistokuilu (3) haluttuun suuntaan kääntämällä kahvaa (kts. edellinen sivu, alareunan kuvan kohta 7)

ULOSHEITON PITUUS

Mitä jyrkemmässä kulmassa läppä (2) on, sitä korkeammalle ja kaueammas lumi lentää.

• Säätövivulla varustelluissa malleissa, työnnä vipua teenpäin säätääksesi läppää (2) korkeammalle, matalammaksi saat vetämällä taaksepäin.
• Vivuton malli: löysää nuppia (1) ja säädä läppä (2) korkeammalle tai matalammalle.

Jos käynnistät moottorin suljetussa tilassa, siiirrä laite heti ulos käynnistettyäsi. Älä koskaan jätä moottoria käymään suljetussa tilassa. Moottori tuottaa erittäin vaarallista, näkymätöntä ja hajutonta häkää.

Ennen moottorin käynnistystä, päästä kytkinkahvoista (1 ja 2) irti.

Tarkista polttoaineen ja moottoriöljyn tilanne, täytä tarvittaessa (kts. moottorin ohjeet)

1 2 8 8 6 7

VETOKÄYNNISTYS

KÄYNNISTYS VETONARULLA

Poltoainehana ON

Rikastinvipu CLOSE OPEN

1 Avaa polttoainehana, asettamalla se"ON"-asentoon.
2 Laita riskastin kohtaan "CLOSE" (kylmällä moottorilla)
3 Vie kaasuvipu pois "SLOW" -asennosta, noin 1/3 "FAST" -asennon suuntaan
4 Käännä moottorin kytkin asentoon "ON"
5 Vedä vetonarusta hieman, kunnes tunnet vastusta, jonka jälkeen vedä nopeasti
6 Jos moottorin käynnistäminen ei onnistu, esi-lämmitä moottori ja työnnä rikastin kohtaan "OPEN". Toista vaiheet 2-5.

KÄYNNISTYS SÄHKÖSTARTILLA

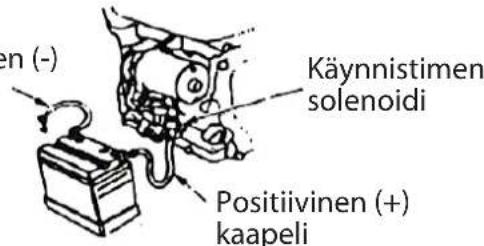

AKULLA KÄYNNISTÄMINEN (TELAKETJUMALLI)

Sähköstartin tulee olla kytkettynä oikein akkuun moottorin käynnistämiseksi.

Negatiivinen (-) kaapeli

en (-) Käynnistimen solenoidi Positiivinen (+) kaapeli

• Käytä 12V akkua, jossa on vähintään 6,5 Ah.
• Älä kytke napaisuutta väärin, tämä vaurioittaa akun latausjärjestelmää.
• Kytke aina positiivinen (+) akkukaapeli ennen negatiivista (-), jotta työkaluisi eivät aiheuta oikosulkua jos ne sattuvat osumaan maadoitettuun osaan kytkiessäsi positiivista (+) akku-kaapeliaa.

VAROITUS

Akku voi räjähtää väärin kytkettynä. Tämä saattaa aiheuttaa vakavan vamman lähellä oleville henkilöille sekä sytyttää tulipalon. Pidä kipinät, avoimet liekit ja savuavat aineet poissa akun lähettyviltä.

• Kytke akun positiivinen kaapeli (+) käynnistys-solenoidin liittimeen kuvan mallin mukaisesti
• Kytke akun negatiivinen kaapeli (-) moottorin kiinnityspulttiin, runkopulttiin tai muuhun hyvin maadoitettuun kohtaan.
• Kytke akun positiivinen kaapeli (+) akun positiiviseen (+) liittimeen.
• Kytke akun negatiivinen kaapeli (-) akun negatiiviseen (-) liittimeen.
• Kytke valo ja valonkatkaisin akun positiiviseen (+) ja negatiiviseen (-) liittimeen.
• Päällystä liittimet ja kaapeleiden päät asianmukaisesti.

VERKKOVIRRALLA (230V) KÄYNNISTÄMINEN

SÄHKÖISKUVAARA

Tarkista, että virtalähteenä toimiva verkko on vikavirtasuojattu. Asennuta sähkömiehellä tarvittaessa asianmukainen vikavirtasuoja.

Käytä ainoastaan ulkokäyttöön tarkoitettua, asianmukaista jatkojohtoa käynnistimen verkkovirtaan kytkemiseen, esim. korkeintaan 50 cm matkalle:

H07RN-F3X1,5mm²,-25 °C asti

H07BQ-F3X1,5mm²,-40 °C asti

VAROITUS / HENGENVAARA

Jos sähköstarttia ei ole kytketty asianmukaisesti, voi laite tai sen ympäristö vaurioitua ja aiheutua henkilövahinkoja.

Tarkisa, että virtalähteenä toimiva verkko on käynnistimen tunnistelaatan mukainen (220-230V / 50Hz) ja on suojattu asianmukaisella vikasuojalla.

1) Laita polttoainehana asentoon "ON"
2) Laita rikastin kohtaan "CLOSE" (kylmä moottori)
3) Kytke jatkojohto ensin laitteeseen, sitten pistorasiaan
4) Paina käynnistysnappia tarpeeksi kauan (max. 5 sekuntia), niin että moottori käynnistyy. Odota kylmäkäynnistyksessä vähintään 10 sekuntia ennen uudelleen yrittämistä.
5) Jos moottorin käynnistäminen ei onnistu, esi-lämmitä moottori ja työnnä rikastin kohtaan "OPEN"
6) Irroita jatkojohto ensin pistorasiasta, sitten laitteesta.

MOOTTORIN SAMMUTTAMINEN

Anna moottorin käydä tyhjäkäynnillä pari minuuttia (moottorista poistuu kosteus) ennen sammuttamista välttääksesi kosteudesta johtuvia moottorivaurioita tai käynnistysongelmia.

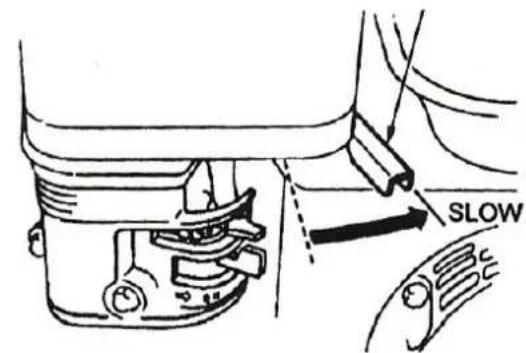

SLOW

1 Aseta kaasuvipu asentoon "OFF"

OFF ON

2 Käännä moottorin kytkin kohtaan "OFF"

OFF

3 Sulje polttoainehana kääntämällä se asentoon "OFF"

4 Laita vaihde päälle (6,5hp rengasmalli)

Päästä kytkinvivusta (1 ja 2) ennen vaihteen vaihtamista.

Valitse vaihde vaihdevivulla (6):

Eteenpäin "1" (hidas), "5" (nopea)

Taaksepäin "R1" (hidas), "R2" (nopea)

TUKOSTEN POISTAMINEN SYÖTTÖRUUVISTA TAI POISTOKUILUSTA

LOUKKAANTUMISVAARA

Älä koskaan yritä poistaa käynnissä olevasta laitteesta tukoksia.

Ennen laitteen huoltoa:

• Sammuta moottori
• Odota kunnes pyörivät osat ovat pysähtyneet
• Poista virta-avain ja sytytystulpan hattu
• Käytä puista keppiä tai lapiota tukoksen poistamiseen

LUMILINGON KULJETTAMINEN

LYHYIDEN MATKOJEN AJAMINEN

• Käynnistä laite
• Valitse vaihde eteen tai taakse
- Paina vetolaitteen kytkinvipua ja pidä se pai- nettuna
• Siirrä linkoa varovasti

LINGON SIIRTO ILMAN KÄYNNISSÄ OLOA (ESIM. AUTOLLA)

• Sammuta moottori
• Poista virta-avain ja sytytystulpan hattu
• Odota kunnes moottori on jäähtynyt
  • Linkoa tulee kuljettaa aina vaakatasossa
• Sido/kiinnitä linko asianmukaisesti niin, ettei se pääse pyörimään, liukumaan tai liikkumaan

LUMILINGON KUNNOSSAPITO

LOUKKAANTUMISVAARA LAIT

Sammuta moottori aina ennen laitteen huoltamista. Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt.

IKKOONTUMISVAARA

Vaihtaessasi laitteen osia, käytä aina ainoastaan alkuperäisiä / maahantuojan hyväksymiä osia.

LUMILINGON PUHDISTAMINEN

- Aseta laite tukevalle, tasaiselle ja vaakasuoralleVoitele kaikkia liikkuvia osia kevyesti öljyllä. alustalle

• Poista irtolika laitteesta

- Puhdista laite kaatamalla vettä poistokuilusta, jätä laite kuivumaan

- Puhdista moottori asianmukaisella rätillä / liinalla

VOITELU

RENGASPAINEEN SÄÄTÖ

Rengaspainesuositus on noin 1 bar.

MOOTTORIN HUOLTO JA SÄÄTÖ

Katso moottorin ohjekirja.

SYÖTTÖRUUVIN KYTKIMEN SÄÄTÖ

6,5HP MALLIN OHJAIMET

SHP MALLIN HJAIMET

KOSKEE 6,5 ja 13 HP MALLEJA

Tarkista kytkimen tila:

• Paina vasenta kytkinvipua (1) eteenpäin, paina samaan aikaan kumia (3) alaspäin. Kytkinvaijerin (5) tulee olla vähän löysä. Löysää sitä tarvittaessa (kts. "Kytkinvaijerin säätö")
• Päästä kytkinvivusta (1). Kytkinvaijerissa (5) ei

tule olla löysää eikä tiukkuutta. Säädä tarvittaessa (kts. "Kytkinvaijerin säätö")

- Kytkinvivun (1) tulee voida painua kokonaan pohjaan. Jos vipu ei mene pohjaan saakka, löysää vaijeria (kts. "Kytkinvaijerin säätö")

1 2 8 8 6 7

VETOLAITTEEN KYTKIMEN SÄÄTÖ

- Aseta laite asentoon III (kuljetus). - Aseta vaihdevipu (6) korkeimmalle vaihteelle (korkein luku)

• Päästä kytkinivvusta (2) ja työnnä laitetta eteenpäin
• Aseta työntäessäsi vaihdevipu (6) korkeimmalle peruutusvaihteelle ja takaisin korkeimmalle eteenpäin vievälle vaihteelle.
• Jos työntäessäsi tai vaihdetta vaihtaessasi tuntuu vastusta, tulee sinun löysätä kytkinvaijeria (kts. "Kytkinvaijerin säätö")
• Paina kytkinvipua (2) työntäessäsi laitetta. Telaketjujen tulee lukittua. Jos näin ei käy, kiristä kyrkinvaijeria hieman (kts. "Kytkinvaijerin sää-tö")
• Jos et löydä oikeaa kohtaa tai olet epäileväinen kts. "Vetolaitteen tarkastus"

KYTKINVAIJERIN SÄÄTÖ

• Säädettävillä kauluksilla varustetut kytkinvaijerit (6):
• Kiristys: Löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten.
• Löysääminen: Löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten
• Kuormanpoistojousella varustetut kytkinvaijerit (8): Irrota jousi ennen säätöä, kiinnitä jousi säädön jälkeen. Kytkinvaijeri on oikein säädetty kun jousi venyy 2-3 cm kytkintä käytettäessä.
• Kiristys: Ruuvaa lukitusmutteria (9) ylöspäin
• Löysääminen: Ruuvaa lukitusmutteria (9) alaspäin

• Pidä huoli kallistaessasi laitetta, että:
• Laite pystyy tasapainossa
• Öljyä tai polttoainetta ei valu ulos ilmansuodattimesta tai moottorista.
• Löysää runkosuojuksen ruuveja, kallista laitetta eteenpäin tarvittaessa.
• Vetolaitteen kytkinvipu vapaana (kuva a kohta 2) vaihda kaikki vaihteet läpi. Kitkapyörän ei tulisi koskea vetopyörään (yo. kuva kohta 3). Jos näin käy, löysää kytkinvaijeria (kts. "Kyt-kunvaijerin säätö")

1 2 8 8 6 7

• Vetopöyrän ja kitkapyörän tulee olla puhtaita ja öljyvapaita.
• Poista tarvittaessa jäät jäätyneistä osista.

VAIHDEVIVUN SÄÄTÖ

13hp telamalli

• Irrota jousipidikē
  (4) ja prikka (5), irrota karamutteri (6) reiästä (7).
• Paina vaihdevarsi (2) alaspäin, ase-ta vaihdevipu (3) vaihteelle "6".
• Pyöritä karamut teria (6) niin, että pinnin saa ulos sa-masta reisästä (7).
  • Varmista kara mutterin kiinnitys prikalla ja jousipi-dikkeellä.

Telaketju (1) on oikein säädetty, jos sitä voi kädel- lä painaa alas n. 10-12 mm. Jos telaketju liikkuu enemmän / vähemmän, on sitä säädettävä:

- Aseta laite turvalliselle jalustalle niin, että tela-ketjut ovat ilmassa.

- Pyöritä mutteria (2) kunnes telaketjun kireys on oikea:

• käännä myötäpäivään kiristääksesi
• käännä vastapäivään löysätäksesi

TELAKETJUN VAIHTO

13hp telamalli

Aseta lumilinko turvalliselle jalustalle niin, että telaketjut ovat ilmassa.

Pyöritä mutteria (2) kunnes telaketjun kireys on oikea:

- käännä myötäpäivään kiristääksesi

- käännä vastapäivään löysätäksesi

Vaihda telaketju uuteen ja säädä sen kireys mutterilla (2) (kts. "Telaketjun säätö")

MURTOSOKAN VAIHTAMINEN

Syöttöruuvi (3) on kiinni käyttöakselissa (4) murtosokalla (1) ja lukkomuttereilla (2).

Murtosokkien tarkoitus on murtua kun syöttöruuvi osuu kovaan esineeseen. Tämä estää laitteeseen kohdistuvan vahingon.

Murtosokka (1) ja mutterit (2) on korvattava alku-peräisillä varaosilla (kaksi vaihtosokkaa ja lukko-mutteria toimitetaan lumilingon mukana).

• Irroita murtosokka ja mutteri, puhdista kiinnityspaikka ja öljyä se.
• Käytä uutta murtosokkaa ja lukkomutteria rikkinäisten sijasta.

• Irrota ruuvi (6), prikat (7) ja mutterit (8)
• Vaihda kaavin (5)
- Kiinnitä uusi kaavin ruuveilla, prikoilla ja muttereilla

6,5HP MALLIN KOKOAMINEN

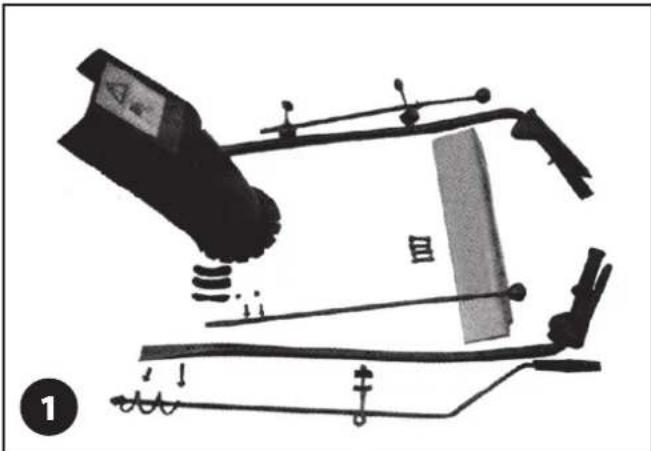

VAIHe 1: Tarkista kuvan 1 mukaisesti, että kaikki osat ovat mukana toimituksessa, ota yhteyttä jälleenmyyjään mikäli osia puuttuu.

VAIHe 4-1: Aseta poistokuilu paikoilleen ja kiinnitä kaaren muotoisilla klipseillä.

VAIHe 2: Kiinnitä vaihdelevy kädensijaan ruuvein

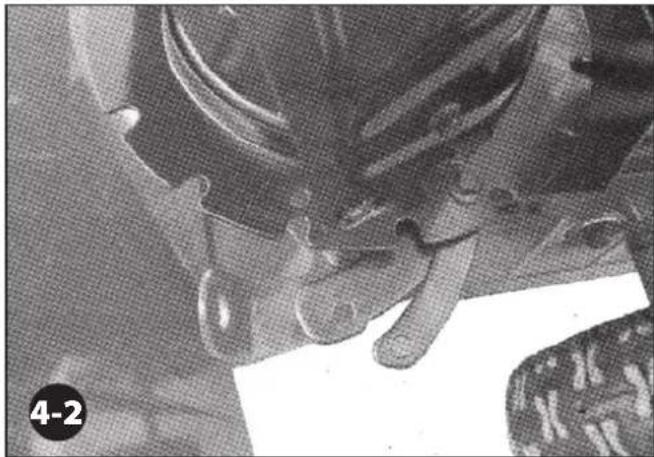

VAIHe 4-2: Varmista, että nämä kaksi osaa kiinnitty kuvan osoittamalla tavalla. Kaksi muuta kaaren muotoista klpisisarjaa kiinnitetään samalla tavalla.

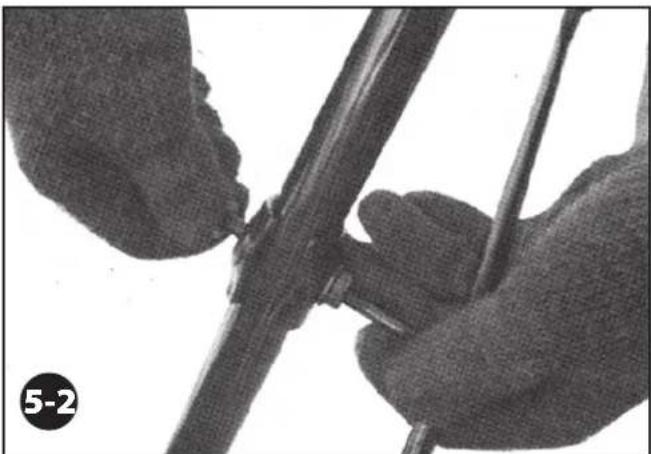

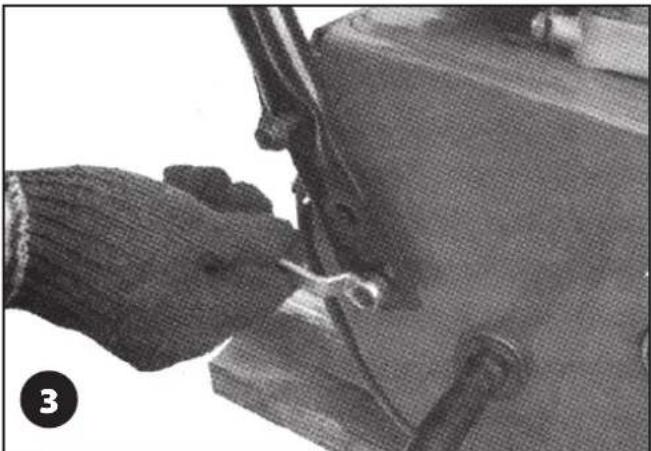

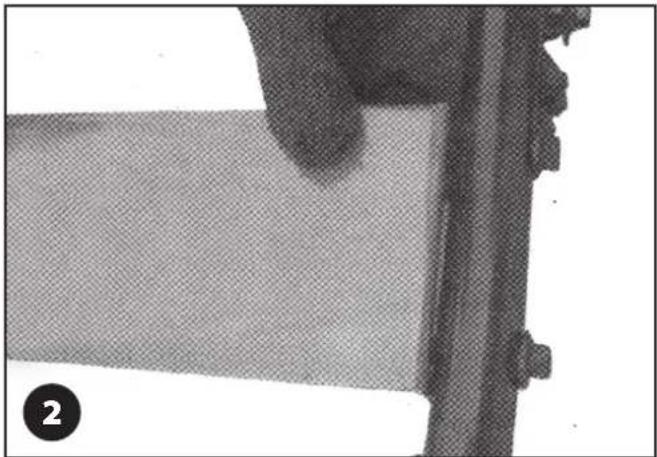

VAIHe 3: Irroita renkaat. Kiinnitä kädensija ruuveilla runkoon ja kiinnitä renkaat takaisin.

VAIHe 4-3: Kiristä syöttötorven ruuvit niin, että mutterit tulevat yläpuolelle ja pultin kannat alapuolelle.

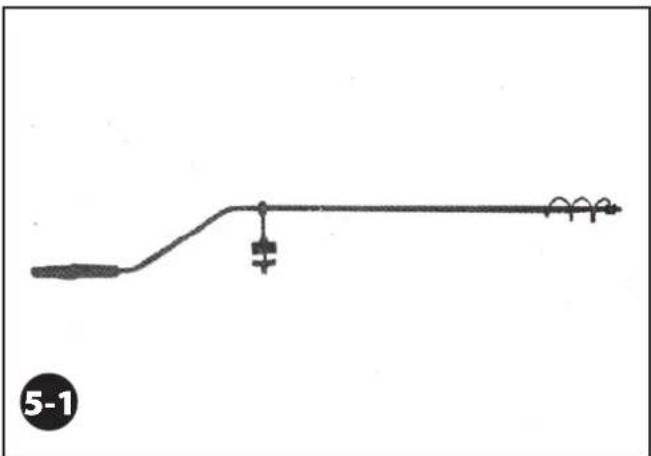

VAIHe 5-1: Kytke heittotorven ohjausveivi kei-nuun

VAIHe 6: Kiinnitä vaihdevipu.

VAIHe 5-2: Kiinnitä heittotorven ohjauskampi va- semmanpuoleiseen kädensijaan.

VAIHe 5-3: Kiinnitä ohjauskampi ja varmista, että kierukka ja kaukalon ratas ovat toisissaan kiinni, jotta heittotorvea on mahdollista suunnata.

VAIHe 7-2: Yhdistä holkit kytkinvipuihin.

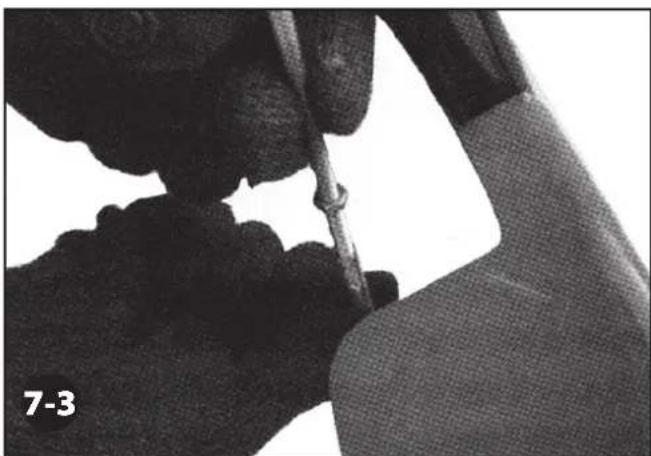

VAIHe 7-3: Yhdistä holkit kytkinvaijereihin.

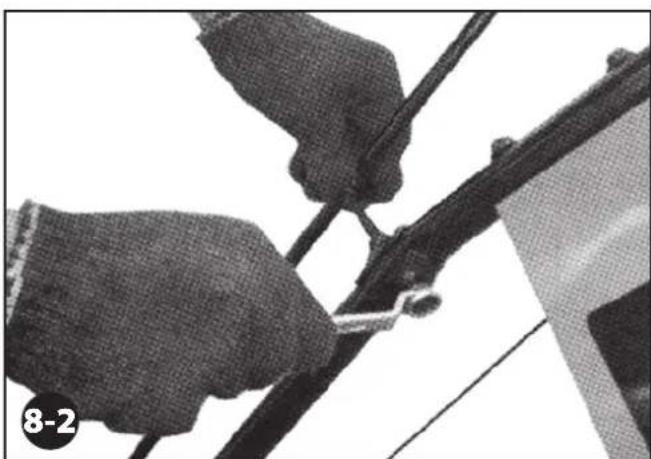

VAIHe 8-1: Kytke ohjaussauva kuiluun.

VAIHe 1: Avaa pakkaus, kiinnitä kädensija ja lumenheitokuilu seuraavan kuvan mukaisesti (yksityiskohtaisemmat ohjeet löydät 6,5hp mallin kokoamisohjeista).

type2 type1

VAIHe 3: Asenna poistotorven yläpään ohjausvai- jeri.

VAIHe 5: Peitä ohjauslaatikko suojapellillä ja ruu- vaa pelti paikoilleen kiinni.

VIANMÄÄRITYS

/ ONGELMAN RATKAISU

Vika / ongelma Mahdollinen syy Ratkaisu / toimenpide
Moottori ei toimi	Polttoainesäiliö on tyhjä Lisää polttoainetta
	Polttoaine on vanhentunutta Valuta vanha polttoaine tarkoi-tuksenmukaiseen astiaan ulkoil-massa. Lisää tuoretta ja puhdas-ta polttoainetta tankkiin.
	Moottori on kylmä - rikastin ei ole kohdassa "CLOSE"	Laita rikastimen vipu kohtaan "CLOSE"
	Kaasu ei ole kohdassa "SNOW" Aseta kaasuvipu kohtaan "SNOW"
	Sytytystulpan hattu ei ole pai-koillaan	Kiinnitä hattu tulppaan
	Ilmansuodatin likainen Puhdista i	mansuodatin (1)
	Sytytystulppa on likainen tai vioittunut	Puhdista sytytystulppa (1. Vaih-da vioittunut tulppa uuteen (2.
	Kaasutin on tulvinut Aseta rikasti	men kahva kohtaan "OFF" ja käynnistä moottori
Moottori käy epätasaisesti	Rikastin ei ole kohdassa "CLOSE"	Laita rikastimen vipu kohtaan "CLOSE"
	Sytytystulpan hattu ei ole kunnolla kiinni	Kiinnitä hattu kunnolla
	Polttoaine vanhaa, vettä tai likaa polttoainejärjestelmässä	Valuta vanha polttoaine tarkoi-tuksenmukaiseen astiaan ulkoil-massa. (1Täytä tankki puhtaalla ja tuoreel-la polttoaineella.
	Polttoainekorkin tuuletusaukko peittynyt	Puhdista polttoainekorkki ja tuuletusaukko
	Ilmansuodatin likainen Puhdista i	mansuodatin (1
	Kaasutinta säädetty Palauta kaasuttimen säädöt
Lumilinko ei toimi	Murtosokat katkenneet Vaihda m	murtosokat uusiin (kts. "Murtosokan vaihtaminen")
	Syöttöruuvi tai poistokuilu tu-kossa	Sammuta moottori ja poista tu-kos
	Syöttöruuvin kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Syöt-töruuvin kytkimen säätö")
Laite ei liiku	Vetolaitteen kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Veto-laitteen kytkimen säätö")
	Ktikapyörän kumi kulunut Vaihda	kitkapyörän kumi (2
Laite tärisee voimakkaasti	Osia löysällä tai syöttöruuvi vau- rioitunut	Sammuta moottori. Kiristä löysät pultit ja mutterit. Korjaa vaurioi- tunut syöttöruuvi (2
Vaihteen vaihto vaivalloista	Syöttöruuvin kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Syöttöruuvin kytkimen säätö")
	Vaihdevipu on säädetty väärin Säädä vaihdevipu (kts. "Vaihdevivun säätö")

(1 Lue moottorin ohjeet
(2 Teetä työt ammattilaisella

HUOLTO-OHJELMA

KeRRAN VUoDeSSA:

Tarkastuta ja huollata laite ammattilaisella

eNNeN JoKAISTA KÄyTTÖÄ:

• Tarkista öljytaso ja täytä tarvittaessa.
- Tarkista kaikki ruuvit ja kiristä tarvittaessa.
• Tarkista turvatoimintojen toimivuus.

Käytä huoltotehtäviin aina ammattitaitoista pienkonekorjaajaa!

Toimenpide	Käytön jälkeen	10 tunnin jälkeen	25 tunnin jälkeen	50 tunnin jälkeen	100 tunnin jälkeen	Kauden jälkeen	Tarvittaessa
Puhdista poistukuilu, syöttöruuvi ja syöttöruuvin kotelo	x
Puhdista ilmansuodatin x
Vaihda ilmansuodatin (1) x
Vaihda öljyt (3) x
Voitele liikkuvat ja pyörivät osat x
Puhdista sytytystulppa (1) x
Tarkista rengaspaine, lisää tarvittaessa x
Puhdista ilmanjäähdytysjärjestelmä ja pakoputki (2)						x
Tarkista kytkin, säädä tarvittaessa x
Tarkistuta kaasuttimen säädöt x
Tarkista kaavin, vaihda kulunut kaavin uuteen							x
Tarkista jalakset, vaihda kuluneet jalakset uusiin pareittain							x
Tarkista telaketjut, säädä tarvittaessa. Vaihda vioittunut telaketju uuteen.							x
Vaihda polttoaine korkki x
Vaihdata pakoputken äänenvaimennin (1)							x

(1) Lue "Moottorin ohjeet"

(2) Teetä nämä työt ammattilaisella

(3) Ensimmäinen öljynvaihto 5 tunnin jälkeen

HUOLTOPÄIVÄKIRJA

Päivämäärä Suoritetut toimenpiteet Huoltopaikka
