KÄYTTÖOHJE STT-G-110-ES Handai

1. Sisällysluettelo
2. Tekniset tiedot
3. Yleistä turvallisuudesta
4. Lumilingon kokoaminen
5. Lumilingon kanssa työskentely
6. Lumilingon kunnossapito
7. Vianmääritys / ongelman ratkaisu
8. Huolto-ohjelma
9. Huoltopäiväkirja

HANDAI®

www.handai.eu

Kiitos, että valitsit HANDAI-lumilingon.

Ennen laitteen käyttöönottoa tutustu tähän omistajan oppaaseen / käyttöohjeeseen huolellisesti.

Muista noudattaa ohjekirjassa annettuja ohjeita ja määräyksiä, jotta laitteesi toimii ja kestää mahdollisimman pitkään.

YLEISET TAKUUEHDOT

Mikäli HANDAI tuotteesi rikkoontuu seuraavista syistä: materiaali- ja/tai valmistusvirhe, 12 kuukauden sisällä ostopäivästä, lupautuu jälleenmyyjä korjaamaan tai vaihtamaan tuotteen.

Takuu ei kata seuraavia virheitä:

• Normaali kuluminen
• Väärästä käytöstä tai huollon puutteesta johtuva rikkoontuminen
• Vieraat esineet, aineet tai onnettomuustapaus ovat vahingoittaneet tuotetta

Takuu ei ole voimassa, jos joku muu kuin jälleen-myyjän valtuuttama huoltoliike on korjannut laitetta.

Pitääksesi takuun voimassa on tuote ja ostokuitti esitettävä jälleenmyyjälle tai valtuutettuun huoltoliikkeeseen viimeistään 2 kuukautta vian toteamisen jälkeen.

Valmistuttaja OVR, 78200 Varkaus, Finland

TEKNISET TIEDOT

HANDAI 11hp, vetävä lumilinko, telamalli
Moottorin tekniset tiedot
Moottorin mallinro	Loncin G340F(D)
Moottorin iskutilavuus	337 cc
Moottorin tyyppi	-sylinterinen, 4-tahtinen, ilmajäähdytteinen, OHV-moottori
Moottorin teho	7 kW / 3600 rpm
Moottorin teho (max)	8,1 kW
Moottorin vääntö	45 Nm / 1500 rpm
Polttoaineen kulutus	< 395g/kWh
Tyhjäkäyntinopeus	1440 +/- 150 rpm
Tehon vaihteluasteikko	< 10%
Äänentaso	80 dB(A)
Sylinterin halkaisija x iskunpituus	82x64 mm
Puristussuhde	8:1
Voitelu	Roiskevoitelu
Käynnistys	Sähköstartti akulla ja vetokäynnistys
Sytytyksen tyyppi	Transistoroitu magneetto sytytys
Ilmanpuhdistin	Puolikuiva, öljykylpy, foam-suodatin
Ulkomitat	440x450x443 mm (PxLxK)
Kuivapaino	33 kg (36 kg)
Moottoriöljyn tyyppi	SAE 10W-30, API SE tai SF
Moottoriöljyn tilavuus	1,1 L

HANDAI 11hp, vetävä lumilinko, telamalli

Lumilingon tekniset tiedot
Työskentelyleveys	70 cm
Työskentelypaksuus (lumen paksuus)	54,5 cm
Käynnistys	Sähköstartti ja vetokäynnistys
Työvalo	Kyllä, halogeenityövalo
Tela	Pitävä ja kestävä, lumikuvioitu telasto
Lumenheittokyky	Max. 10-15 metrin päähän
Nopeuden säätö	Kyllä
Heittotorven säätö	Kyllä
Vaihteet	5 eteen, 2 taakse
Polttoainesäiliö	6,5 litraa
Paino	n. 110 kg
Terä	Hammastettu terä, puree kovaankin lumeen

Tekniset tiedot, selostukset ja kuvitus olivat tarkkoja julkaisuhetkellä, mutta niitä voidaan muuttaa ennalta ilmoittamatta. Kuvissa voi olla valinnais- ja lisävarusteita, eikä niissä ole välttämättä kaikkia vakiovarusteita.

• Lue tämä käyttöohjekirja kokonaisuudessaan läpi ja tutustu laitteen hallintalaitteisiin ennen käyttöä.
• Älä koskaan anna lasten tai tähän ohjekirjaan ja lumilingon turvalaitteisiin perehtymättömän henkilön käyttää lumilinkoa.
• Älä koskaan käytä lumilinkoa mikäli työskentelyalueella on muita ihmisiä tai kotieläimiä.
• Älä koskaan käytä lumilinkoa alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Tai ollessasi sairas tai väsynyt.

VALMISTELUT

• Lue tämä käyttöohjekirja kokonaisuudessaan läpi ja tutustu laitteen hallintalaitteisiin ennen käyttöä.
• Vapauta kaikki ohjainlaitteet ennen moottorin käynnistämistä.
• Älä koskaan käytä lumilinkoa ilman asianmukaisia työvaatteita. Pitävät kengät vähentävät liukastumisvaaraa.
• Älä koskaan tupakoi tankatessasi lumilinkoa.
• Tankkaa aina hyvin tuulettuvassa ulkoilmassa, kaukana kipinälähteistä tai avotulesta.
• Älä koskaan yritä korjata lumilinkoa tai selvittää tukosta moottorin käydessä.
• Anna lumilingon jäähtyä ja sopeutua viileämpään ulkoilmaan jos otat sen sisätiloista. Laitteeseen voi muuten tarttua toimintaa haittaavaa lunta ja jäätä.
• VAROITUS! Laite tuottaa elektromagneettisen kentän käytön aikana. Kentällä voi olla vaikutusta erilaisten sähköisten terveyslaitteita toimintaan. Konsultoi lääkäriäsi ennen lumilingon käyttöä mikäli käytössäsi on tällaisia laitteita.

KÄYTTÖ

• Pidä kädet ja jalat etäällä lumilingon pyörivistä osista. Älä koskaan työnnä kättä tai jalkaasi heittotorveen tai syöttölaitteeseen / kairaan.
• Lumilinkoa ei tule koskaan käyttää muun kuin lumen linkoamiseen.
• Varmista aina työskentelyalue ja ettei alueella ole lumen alla piilossa esineitä, jotka eivät sinne kuulu.

• Älä koskaan suuntaa heittotorvea tielle tai liikennettä kohti.

• Jos lumilinko kohtaa vieraan esineen, sammuta lingon moottori välittömästi, tutki mahdolliset vauriot ja korjaa ne ennen työskentelyn jatka-mista.

• Jos lumilinko tai sen moottori alkaa täristä poikkeuksellisen voimakkaasti, sammuta laite välittömästi. Tärinä on merkki jostain poikkeuksellisesta.
• Varmista aina ennen puhdistuksen tai huoltamisen aloittamista, että kaikki liikkuvat ja pyörivät osat ovat pysähtyneet varmasti. Lisäksi irroita sytytystulppa.
• Moottoria saa käyttää sisätiloissa ainoastaan lumilinkoa siirrettäessä. Moottorin tuottamatpakokaasut ovat myrkyllisiä.
• Älä koskaan kulje rinnettä ristikkäin / poikittain. Kulje aina rinteen suuntaisesti ylhäältä alas päin tai sivuttain järjestyksessä.
• Älä ylikuormita moottoria ja lumilinkoa yrittämällä työskennellä nopeammin kuin lumilinko on kykenevä. Huomioi lumen määrä ja moottorin käyntiääni.

HUOLTO JA VARASTOINTI

• Tarkista kaikkien ruuvien, muttereiden ja pulttien kireys aina ennen käyttöä ja asettaessasi laitteen varastoon.
• Käytä huoltotöissä ainoastaan alkuperäisiä / HANDAI-varaosia tai jälleenmyyjän/maahan-tuojan hyväksymiä varaosia.
• Älä koskaan säilytä lumilinkoa polttoainesäiliö täynnä paikoissa, joissa käytetään avotulta tai siellä voi syntyä kipinöitä. Bensiini voi hyörystyessään leimahtaa tuleen.
• Anna moottorin jäähtyä ennen kuin varastoit lumilingon sisätiloihin.
• Ennen pitkäaikaista säilyttämistä (esim. kesän yli) - lue ohjeet säilytyksestä.
• Anna moottorin ja syöttölaitteen / kairan pyöriä muutamia minuutteja työskentelyn jälkeen välttääksesi kairan kiinnijäatyminen.

SYMBOLIT LAITTEESSA

Lumilingon rakenteisiin on kiinnitetty seuraavanlaisia turvallisuushuomautuksia ja varoituksia symboleiden muodossa. Merkintöjen tarkoitukset ovat:

Varoitus / loukkaantumis- tai omaisuusvaurion mahdollisuus

Lue käyttöohje huolellisesti ennen laitteen käyttöä, erityisesti "Yleistä turvallisuudesta"

VAARA. Pyörivä roottori ja pyörivä kaira.

Palovammavaara. Varo kuumia kohtia. Pysty turvallisella etäisyy-dellä laitteen kuumenevista osista.

Älä koskaan koske laitteen pyöri- viin osiin tai työnnä kättäsi heittotorveen, ennen kuin laite on täysin pysähtynyt.

Vakavan vamman vaara / loukkaantumisvaara. Varo pyörivää lumikairaa. Pyöriviä osia, pidä kädet ja jalat poissa osien läheisyydestä.

Pidä sivulliset loitolla. Lumilinko voi työskennellessä heittää kiviä, jäätä tai muita vaarallisia element-tejä sivullisten päälle.

Käytä kuulosuojaimia.

① ⑤ ⑥ Händel ⑦

OHJAINLAITTEET

OHJAINLAITTEET / TURVALAITTEET suojelevat sinua ja niiden tulee toimi aina kunnolla. Turva-toimintoja ei saa poistaa käytöstä, muokata tai kiertää.

1. Syöttölaitteen kytkinvipu

Syöttö loppuu, kun kytkinvivusta päästetään irti

2. Vetolaitteen kytkinvipu

Vetolaite pysähtyy, kun kytkinvivusta päästetään irti

3. Heittotorven kulman säätö

4. Vaihteen valitsin

5. Vasemman telan ohjauskytkin

6. Oikean telan ohjauskytkin

Tässä käyttöohjeessa käsiteltävät varoitukset, huomiot ja ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita.

Käyttäjän on ymmärrettävä, että TERVETTÄ JÄRKEÄ JA VAROVAISUUTTA EI VOIDA TOIMITTAA TUOTTEEN MUKANA, VAAN NE JÄÄVÄT KÄYTTÄJÄN VASTUULLE.

LUMILINGON KOKOAMINEN

PAKKAUKSEN PURKU

Tarkista pakkauksen sisältö purkaessasi sitä. Huomioi, että pienet osat voivat mennä toisen osan sisään tai olla muuten irrallaan pakkauksen sisällä. Älä koskaan hävitä mitään pakkauksen mukana tullutta ennen kuin olet koonnut laitteen.

1. Poista pakkauksen ympärillä mahdollisesti olevat sidontavyöt.
2. Nosta pakkauksen kansi (2) pois paikoiltaan
3. Nosta sivut muodostava kehikko pois paikaltaan

1. 2. 3. 3.

Pakkauksessa voi olla tärkeitä, pieniä, osia irrallaan. Avaa pakkaus varovasti ja laita kaikki sieltä löytyvät osat ja tarvikkeet talteen!

KOKOAMINEN

Kun olet avannut paketin, tarkista, että kaikki tässä kokoamisohjeessa olevat osat ovat mukana pakka- uksessa. Mikäli ei ole, ota välittömästi yhteyttä jälleenmyyjään puutteiden paikkaamiseksi. Lumilinkoa ei saa koskaan käyttää vajavaisesti koottuna.

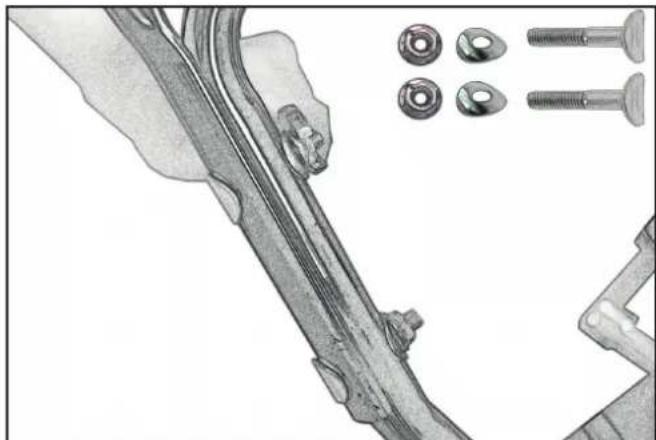

KAHVOJEN /

OHJAUSPANEELIN ASENNUS

1) Tarvitset kaksi M8x40 muotoiltua pulttia, 2 muotoiltua aluslevyä ja kaksi muotoiltua mutteria kiinnittääksesi ohjauskahvat paikoilleen.

Aset kaksi M8x45 ruuvia, kaksi muotoiltua aluslevyä sekä kaksi lukkomutteria yhdessä kääntökammen pitimen kanssa ohjauspaneelin / kahvojen vasemman puoleiseen runkoputkeen.

Seuraavaksi aseta kääntökampi pitimien lävitse ja lukitus haarasokka paikoilleen.

Aseta muovinen soviterengas heittotorven alustan päälle lumilingon rungossa. Aseta heittotorvi soviterenkaan ja alustan päälle.

Kiinnitä heittotorvi oikealla olevassa kuvassa näkyvillä osilla niin, että torvi pystyy liikkumaan (ei liian kireälle)

Aseta heittotorven ohjauskaapeli: Aseta vaijerin pää paikoilleen heittotorven päähän, säädä pultin pi-tuus ja kiristä.

OHJAUSKAHVOJEN ASENNUS

Aseta vaihteen valitsin ja heittotorven kulman ohjauskahva paikoilleen ohjauspaneeliin ylhäältä päin. Kiristä paikoilleen asianmukaisesti.

Yhdistä vaihdeakseli (27), jousi (28), aluslevy (29) ja sokka (30) vaihdelevyyn (31) voimansiirtoyksikön alle. Kiinnitä akseli myös ohjauskahvaan ja vaihtimen varteen (32).

27 28 29 30 28 29 30 29 30 31 32 28

ENNEN KÄYNNISTÄMISTÄ

TÄRKEÄÄ! Lisää moottoriöljy lumilingon moottoriin, moottoriöljyn tilavuus on noin 0,6 litraa.

• Tarkista moottoriöljyn ja polttoaineen määrä aina ennen käynnistämistä, varmista, että molemmat säiliöt ovat aina täynnä ennen työskentelyn aloittamista.
• Varmista, että sytytystulppa on asianmukaisesti

paikoillaan ja kytketty.

• Tarkista alue, joka on tarkoitus lingota, ettei alueella ole vieraita esineitä tai asioita.
• Tarkista kaikkien ruuvien ja muttereiden kiinnitys

JALASTEN SÄÄTÖ

Jalakset (1) mahdollistavat lumenkaapimen aset- telun niin, että maaosia (esim. maata, kiviä.) ei nouse laitteeseen.

• (Telaketjuilla varustettu laite)
Aseta laite asentoon 2 (kts. sivu 10, Työasennon säätö)
- Löysää mutterit (2) laitteen kummaltakin puolelta
- Säädä jalaksia tarpeen mukaan - Matalammalle epätasaisilla tai pehmeämmillä alustoilla
- Korkeammalle tasaisille alustoille
- Kiinnitä jalakset muttereilla (2) niin, että ne koskevat maahan samanaikaisesti

• Täytä polttoainesäiliö ainoastaan hyvin tuulettuvassa ulkoilmassa moottorin ollessa sammutettuna ja kylmä.
• Älä tupakoi täyttäessäsi säiliötä.
• Älä koskaan täytä säiliötä aivan täyteen.
• Jos polttoainetta tulvii ylitse, odota, että yli-tulvinut polttoaine on haihtunut ennen kuin käynnistät moottorin. Pyyhi myös aina suurim-mat roiskeet pois.

• Säilytä polttoainetta ainoastaan siihen suunnitelluissa astioissa, jotta astiasta ei irtoa bensiinin mukaan epäpuhtauksia

• Tarkista öljytaso aina ennen käyttöä, täytä tarvittaessa (kts. moottorin ohjeet)

• Täytä polttoainesäiliö asianmukaisella bensiiinillä (kts. tekniset tiedot), sulje polttoainesäiliön korkki ja pyyhi roiskuneet bensiinit pois.

LUMILINGON KANSSA TYÖSKENTELY

LOUKKAANTUMISVAARA LAI

• Pidä muut ihmiset, eritoten lapset ja kotieläimet poissa lähettyviltä työskennellessäsi lumilingon kanssa.
• Käytä laitetta vain, kun se on virheettömässä kunnossa ja turvallinen käyttää.
• Tarkasta lingottava alue ja poista kaikki esineet, jotka voivat joutua laitteeseen.
• Työskentele ainoastaan riittävässä valaistuksessa.
• Pidä askeleet varmoina ja laitteen kädensijoista kunnolla kiinni.
  • Kävele, älä koskaan juokse.
• Jos laite alkaa väristä poikkeavalla tavalla, sammuta moottori ja tarkasta värinän syy. Tämä on yleensä merkki ongelmasta.
• Työskentele hitaasti ja varovaisesti, etenkin epätasaisilla ja pehmeillä poluilla tai liikkuessa-si taaksepäin.
• Älä koskaan käytä laitetta ilman kunnollisia turvavälineitä.
• Älä koskaan ylikuormita laitetta liikkumalla liian nopeasti.
• Säädä syöttöruuvin ja maan etäisyys niin, ettei laitteeseen pääse sinne kuulumattomia esineitä (esim. kiviä)

IKKOONTUMISVAARA

• Jos laitteeseen joutuu sinne kuulumattomia esineitä (esim. kiviä) tai jos laite värisee epätavallisesti, sammuta laite ja tarkasta se vaurioiden varalta.
• Korjauta vauriot ennen seuraavaa käyttöä.
• Anna moottorin lämmetä ennen kuin aloitat työskentelyn.
• Anna moottorin käydä pari minuuttia työskentelyn jälkeen, jotta kosteus haihtuu moottorista.

TOIMENPITEET LUMILINGON KANSSA TYÖSKENTELEMISEEN

• Säädä heittotorven suunta
• Käynnistä moottori
- Valitse kytkinvipu päästettynä vaihde eteenpäin vaihdevalitsimella
- Paina syöttöruuvin kytkinvipua ja pidä se painettuna; syöttöruuvi ja poistoturbiini käynnistyvät.
- Paina vetolaitteen kytkinvipua ja pidä se pai- nettuna; kone liikkuu eteenpäin ja luo lunta niin kauan kuin päästät vivusta irti.
- Vaihtaaksesi vaihdetta, päästä ensin vetolaitteen kytkinvivusta ja vaihda vaihde vaihdevivulla

TYÖSKENTELY RINTEESSÄ

LOUKKAANTUMISVAARA

• Laite voi kaatua, työskentele hitaasti ja varovasti, etenkin vaihtaessasi suuntaa.
• Aja laitteella mäkeä ylös tai alas, ei koskaan si-vuttaissuunnassa.

VINKKEJÄ LUMENLUONTIIN

• Anna moottorin ja laitteen tottua ulkolämpötilaan ennen lumenluonnin aloittamista
• Luo lunta heti lumisateen lakattua, myöhemmin alempi kerros jäätyy, mikä vaikeuttaa lumenluontia

VETÄVIEN RENKAIDEN LUKUMÄÄRÄ

- Lumilinkoa voidaan käyttää kahdella tai yhdellä vetävällä renkaalla. Kaksi vetävää rengasta on parempi vaihtoehto työskenneltaessä suurilla alueilla. Yksi vetävä helpottaa työskentelyä alueilla, joissa tarvitsee tehdä paljon käännöksiä.

• Varo esteitä, älä työskentele kaltevissa paikoissa.
• Älä käytä laitetta määssä, joissa on yli 20% kulma.

• Luo lunta tuulen suuntaisesti jos mahdollista
- Luo lunta niin, että jo luotu kohta ylittyy hie-man

- Irroita vasemmasta renkaasta lukitussokka ja aseta se ulompaan reikään niin, että rengas pyörii vapaasti akselilla. Näin vain toinen rengas on vetävä.

KÄYNNISTYS SÄHKÖSTARTILLA

AKULLA KÄYNNISTÄMINEN

Sähköstartin tulee olla kytkettynä oikein akkuun moottorin käynnistämiseksi.

Negatiivinen (-) kaapeli Käynnistimen solenoidi Positiivinen (+) kaapeli

• Käytä 12V akkua, jossa on vähintään 6,5 Ah.
• Älä kytke napaisuutta väärin, tämä vaurioittaa akun latausjärjestelmää.
• Kytke aina positiivinen (+) akkukaapeli ennen negatiivista (-), jotta työkaluisi eivät aiheuta oikosulkua jos ne sattuvat osumaan maadoitettuun osaan kytkiessäsi positiivista (+) akku-kaapeliaa.

VAROITUS

Akku voi räjähtää väärin kytkettynä. Tämä saattaa aiheuttaa vakavan vamman lähellä oleville henkilöille sekä sytyttää tulipalon. Pidä kipinät, avoimet liekit ja savuavat aineet poissa akun lähettyviltä.

• Kytke akun positiivinen kaapeli (+) käynnistys-solenoidin liittimeen kuvan mallin mukaisesti
• Kytke akun negatiivinen kaapeli (-) moottorin kiinnityspulttiin, runkopulttiin tai muuhun hyvin maadoitettuun kohtaan.
• Kytke akun positiivinen kaapeli (+) akun positiiviseen (+) liittimeen.
• Kytke akun negatiivinen kaapeli (-) akun negatiiviseen (-) liittimeen.
• Kytke valo ja valonkatkaisin akun positiiviseen (+) ja negatiiviseen (-) liittimeen.
• Päällystä liittimet ja kaapeleiden päät asianmukaisesti.

MOOTTORIN OSAT

Äänenvaimennin Kaasuvipu molemmilla puolin kohetta Öljysäilion korkki Ilmansuodatin Polttoaine-säilion korkki Ilmapumppu Virtalukko Rikastin Polttoainehana Vetokäynnistimen kahva Öljyn tyhjennystulppa

1. Käännä polttoainehana ON -asentoon.

2. Käynnistääksesi kylmän moottorin, käännä rikastin CLOSE -asentoon. Käynnistäessäsi lämmintä moottoria rikastin on OPEN -asennossa.

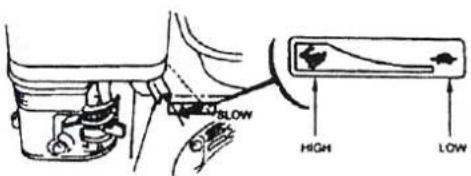

3. Siirrä kaasuvipu SLOW -asennosta noin 1/3 kohti FAST -asentoa

4. Kylmälle moottorille paina ilmapumppua max. 3 kertaa, jonka jälkeen käynnistä moottori virta-avaimella. Jos moottori ei käynnisty, älä 'huufata' starttia vaan käännä virta-avain takaisin OFF-asentoon ja kokeile uudestaan. Mikäli moottori ei käynnisty kolmannellakaan kerralla, katso vianselvitys.

VETOKÄYNNISTYS

KÄYNNISTYS VETONARULLA

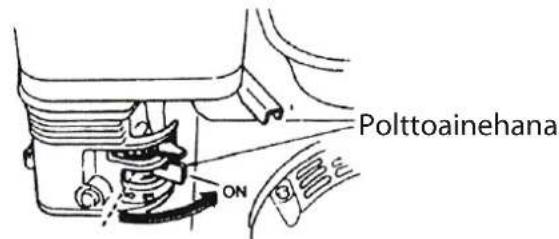

Poltoainehana ON

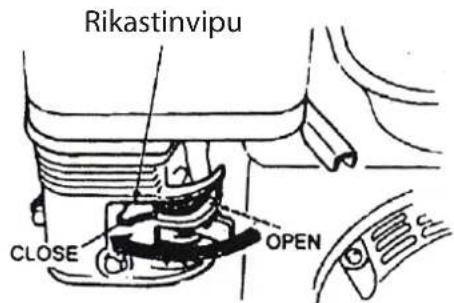

Rikastinvipu CLOSE OPEN

1 Avaa polttoainehana, asettamalla se"ON"-asentoon.
2 Laita riskastin kohtaan "CLOSE" (kylmällä moottorilla)
3 Vie kaasuvipu pois "SLOW" -asennosta, noin 1/3 "FAST" -asennon suuntaan
4 Käännä moottorin kytkin asentoon "ON"
5 Vedä vetonarusta hieman, kunnes tunnet vastusta, jonka jälkeen vedä nopeasti
6 Jos moottorin käynnistäminen ei onnistu, esi-lämmitä moottori ja työnnä rikastin kohtaan "OPEN". Toista vaiheet 2-5.

MOOTTORIN SAMMUTTAMINEN

Anna moottorin käydä tyhjäkäynnillä pari minuuttia (moottorista poistuu kosteus) ennen sammuttamista välttääksesi kosteudesta johtuvia moottorivaurioita tai käynnistysongelmia.

SLOW

1 Aseta kaasuvipu asentoon "OFF"

OFF ON

2 Käännä moottorin kytkin kohtaan "OFF"

OFF

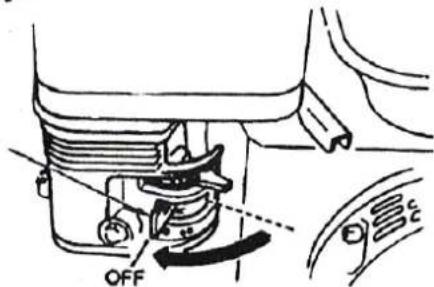

3 Sulje polttoainehana kääntämällä se asentoon "OFF"

4 Laita vaihde päälle

TUKOSTEN POISTAMINEN SYÖTTÖRUUVISTA TAI POISTOKUILUSTA

LOUKKAANTUMISVAARA

Älä koskaan yritä poistaa käynnissä olevasta laitteesta tukoksia.

Ennen laitteen huoltoa:

• Sammuta moottori
• Odota kunnes pyörivät osat ovat pysähtyneet
• Poista virta-avain ja sytytystulpan hattu
• Käytä puista keppiä tai lapiota tukoksen poistamiseen

LUMILINGON KULJETTAMINEN

LYHYIDEN MATKOJEN AJAMINEN

• Käynnistä laite
• Valitse vaihde eteen tai taakse
- Paina vetolaitteen kytkinvipua ja pidä se pai- nettuna
• Siirrä linkoa varovasti

LINGON SIIRTO ILMAN KÄYNNISSÄ OLOA (ESIM. AUTOLLA)

• Sammuta moottori
• Poista virta-avain ja sytytystulpan hattu
• Odota kunnes moottori on jäähtynyt
  • Linkoa tulee kuljettaa aina vaakatasossa
• Sido/kiinnitä linko asianmukaisesti niin, ettei se pääse pyörimään, liukumaan tai liikkumaan

LUMILINGON KUNNOSSAPITO

LOUKKAANTUMISVAARA LAIT

Sammuta moottori aina ennen laitteen huoltamista. Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt.

IKKOONTUMISVAARA

Vaihtaessasi laitteen osia, käytä aina ainoastaan alkuperäisiä / maahantuojan hyväksymiä osia.

LUMILINGON PUHDISTAMINEN

- Aseta laite tukevalle, tasaiselle ja vaakasuoralleVoitele kaikkia liikkuvia osia kevyesti öljyllä. alustalle

• Poista irtolika laitteesta

- Puhdista laite kaatamalla vettä poistokuilusta, jätä laite kuivumaan

- Puhdista moottori asianmukaisella rätillä / liinalla

VOITELU

MOOTTORIN HUOLTO JA SÄÄTÖ

Katso moottorin ohjekirja.

VIANMÄÄRITYS

/ ONGELMAN RATKAISU

Vika / ongelma Mahdollinen syy Ratkaisu / toimenpide
Moottori ei toimi	Polttoainesäiliö on tyhjä Lisää polttoainetta
	Polttoaine on vanhentunutta Valuta vanha polttoaine tarkoi-tuksenmukaiseen astiaan ulkoil-massa. Lisää tuoretta ja puhdas-ta polttoainetta tankkiin.
	Moottori on kylmä - rikastin ei ole kohdassa "CLOSE"	Laita rikastimen vipu kohtaan "CLOSE"
	Kaasu ei ole kohdassa "SNOW" Aseta kaasuvipu kohtaan "SNOW"
	Sytytystulpan hattu ei ole pai-koillaan	Kiinnitä hattu tulppaan
	Ilmansuodatin likainen Puhdista i	mansuodatin (1)
	Sytytystulppa on likainen tai vioittunut	Puhdista sytytystulppa (1. Vaih-da vioittunut tulppa uuteen (2.
	Kaasutin on tulvinut Aseta rikasti	men kahva kohtaan "OFF" ja käynnistä moottori
Moottori käy epätasaisesti	Rikastin ei ole kohdassa "CLOSE"	Laita rikastimen vipu kohtaan "CLOSE"
	Sytytystulpan hattu ei ole kunnolla kiinni	Kiinnitä hattu kunnolla
	Polttoaine vanhaa, vettä tai likaa polttoainejärjestelmässä	Valuta vanha polttoaine tarkoi-tuksenmukaiseen astiaan ulkoil-massa. (1Täytä tankki puhtaalla ja tuoreel-la polttoaineella.
	Polttoainekorkin tuuletusaukko peittynyt	Puhdista polttoainekorkki ja tuuletusaukko
	Ilmansuodatin likainen Puhdista i	mansuodatin (1
	Kaasutinta säädetty Palauta kaasuttimen säädöt
Lumilinko ei toimi	Murtosokat katkenneet Vaihda m	murtosokat uusiin (kts. "Murtosokan vaihtaminen")
	Syöttöruuvi tai poistokuilu tu-kossa	Sammuta moottori ja poista tu-kos
	Syöttöruuvin kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Syöt-töruuvin kytkimen säätö")
Laite ei liiku	Vetolaitteen kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Veto-laitteen kytkimen säätö")
	Ktikapyörän kumi kulunut Vaihda	kitkapyörän kumi (2
Laite tärisee voimakkaasti	Osia löysällä tai syöttöruuvi vau- rioitunut	Sammuta moottori. Kiristä löysät pultit ja mutterit. Korjaa vaurioi- tunut syöttöruuvi (2
Vaihteen vaihto vaivalloista	Syöttöruuvin kytkinkaapeli on säädetty väärin	Säädä kytkinkaapelia (kts. "Syöttöruuvin kytkimen säätö")
	Vaihdevipu on säädetty väärin Säädä vaihdevipu (kts. "Vaihdevivun säätö")

(1 Lue moottorin ohjeet
(2 Teetä työt ammattilaisella

HUOLTO-OHJELMA

KERRAN VUODESSA:

Tarkastuta ja huollata laite ammattilaisella

ENNEN JOKAISTA KÄYTTÖÄ:

• Tarkista öljytaso ja täytä tarvittaessa.
- Tarkista kaikki ruuvit ja kiristä tarvittaessa.
• Tarkista turvatoimintojen toimivuus.

Käytä huoltotehtäviin aina ammattitaitoista pienkonekorjaajaa!

Toimenpide	Käytön jälkeen	10 tunnin jälkeen	25 tunnin jälkeen	50 tunnin jälkeen	100 tunnin jälkeen	Kauden jälkeen	Tarvittaessa
Puhdista poistukuilu, syöttöruuvi ja syöttöruuvin kotelo	x
Puhdista ilmansuodatin x
Vaihda ilmansuodatin (1) x
Vaihda öljyt (3) x
Voitele liikkuvat ja pyörivät osat x
Puhdista sytytystulppa (1) x
Tarkista telojen kunto, uusi tarvittaessa						x
Puhdista ilmanjäähdytysjärjestelmä ja pakoputki (2)						x
Tarkista kytkin, säädä tarvittaessa x
Tarkistuta kaasuttimen säädöt x
Tarkista kaira / syöttölaite, vaihda kulunut uuteen							x
Tarkista jalakset, vaihda kuluneet jalakset uusiin pareittain							x
Vaihda polttoaine korkki x
Vaihdata pakoputken äänenvaimennin (1)							x

(1) Lue "Moottorin ohjeet"

(2) Teetä nämä työt ammattilaisella

(3) Ensimmäinen öljynvaihto 5 tunnin jälkeen

HUOLTOPÄIVÄKIRJA

Päivämäärä Suoritetut toimenpiteet Huoltopaikka
