KÄYTTÖOHJE 400-X2 Lapetek

Kalusteisiin upotettava KÄYTTÖOHJE

IlessikkupouLappetek40902

NÄIN KÄYTÄT LIESIKUPUA

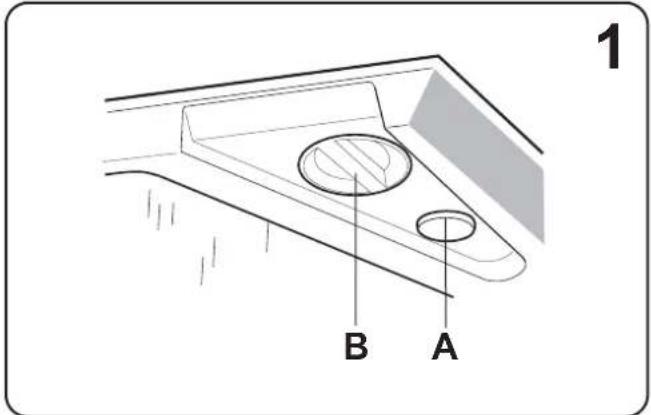

Kuva 1

A - Valaisimen kytkin
B - Säätöpellin ja huippuimurin pyörimisnopeuden säädin.

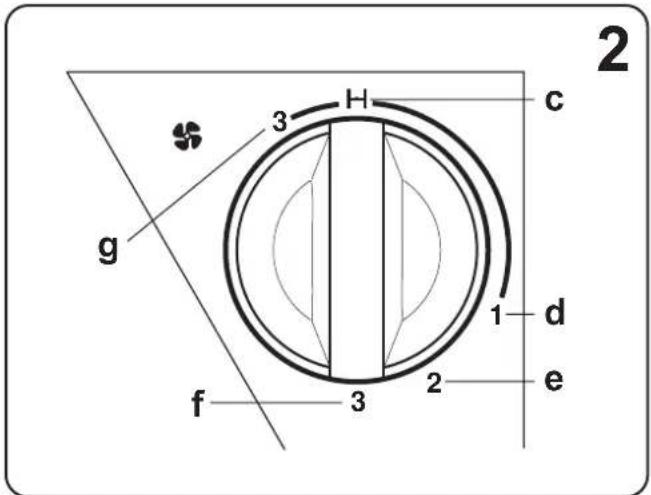

Toiminnot kuva 2.

c - Säätöpelti kiinni, nopeus 1.
d - Säätöpelti auki, nopeus 1.
e - Säätöpelti auki, nopeus 2.
f - Säätöpelti auki, nopeus 3.
g - Säätöpelti kiinni, nopeus 3.

Liesituulettimen tai - kuvun alla ei saa liekittää ruokia. Jos liesittulettimen kanssa käytetään yhtä aikaa jotakin muuta kuin sähköenergiaa käyttävää laitetta kuten takkaa, kaminaa, kaasuliettä, puu/öljylämmitintä tms, on riittävän korvausilman tuonnista huonetilaan huolehdittava.

HUOLTO

Puhdistus

Liesikupu pinnat puhdistetaan astianpesuveteen kostutetulla rievulla. Suodatin suositellaan puhdistettavan pari kertaa kuukaudessa. Suodatin ja siipipyörä voidaan irrottaa puhdistuksen ajaksi.

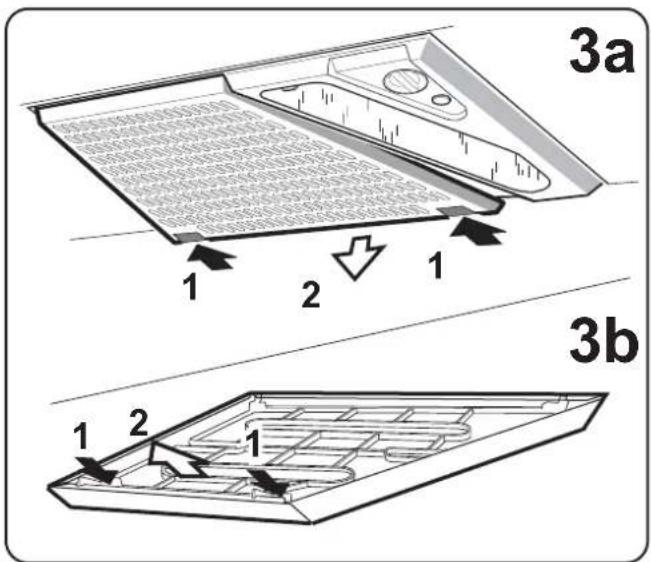

Irroita suodatinkasetti painamalla takareunassa olevia säppejä,

Kuva 3 a. Suodatin voidaan pestä koneessa tai käsin. Käsin-pesua varten vapauta suodatinkangas pidikkeestään, kuva 3 b. Suodatin voidaan pestä koneessa tai käsin. Käsinpesua varten vapauta polyestersuodatin. Pese rasvasuodatin puristlemalla sitä lämpimässä pesuvedessä. Liesikupu sisäosa suositellaan pestävän pari kertaa vuodessa. Puhdista sisäpinnat kostealla rievulla. Suojarengas ja siipipyörä voidaan pestä koneessa tai käsin. Puhdistuksen jälkeen siipipyörä ja suojarengas painetaan paikoilleen, jonka jälkeen suodatinkasetti asetetaan paikalleen niin, että säpit kiinnittävät sen laitteeseen.

Varmista, että kaikki neljä säppiä kiinnittyvät.

Huolehdi tuulettimen säännöllisestä puhdistuksesta. Mikäli siitä ei huolehdita, saattaa sinne kerääntynyt rasva aiheuttaa palovaaran.

Loisteputken vaihto

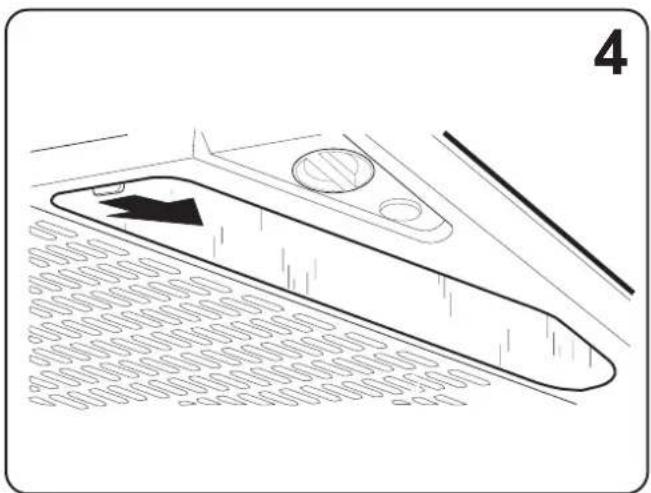

Lampunlasi irroitetaan painamalla säppiä lasin suuntaisesti, kuva 4. Nyt loisteputki on vaihdettavissa.

MIKÄLI LIESIKUPU EI TOIMI/Huolto

Tarkista, että sulake on ehyt. Mikäli kupu ei toimi tarkistamisistasi huolimatta, ota yhteys lähimpään kodinkonehuoltoliikkeeseen tai

Oy Lapatek, Helsinki, puh. 09-2511 0341

Huom! Jos huippuimuri ei toimi, ota yhteys sen toimittajaan.

TAKUU

Valmistaja antaa laitteelle 1 vuoden takuun ostopäivästä lukien mahdollisten raaka-aine- ja valmistusvirheiden varalta. Säilytä ostokuitti.

Mitat: katso kuva 5.

Sähköliitäntä: 230 V, suojamaatettu

Valaistus: Loisteputki 11 W, kanta G 23

Max liitäntäteho: 300 W (230 V jännitteellä)

Ulostulojännite muuntajalta: 100 ja 130 V

ASENNUS

Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös muiden savukaasujen poistoon (esim. puu/öljylämmitin, kaasu/öljykamina jne.)

Liitäntäkauluksen asennus

Liitäntäkaulus toimitetaan liesikuvun mukana. Aseta säätöpellin akseli A renkaaseen säätöpellin kannen alle (kuva 6). Katso, että lukitsimet B tulevat peltireunan alle.

Tällöin kaulus lukkiutuu paikalleen.

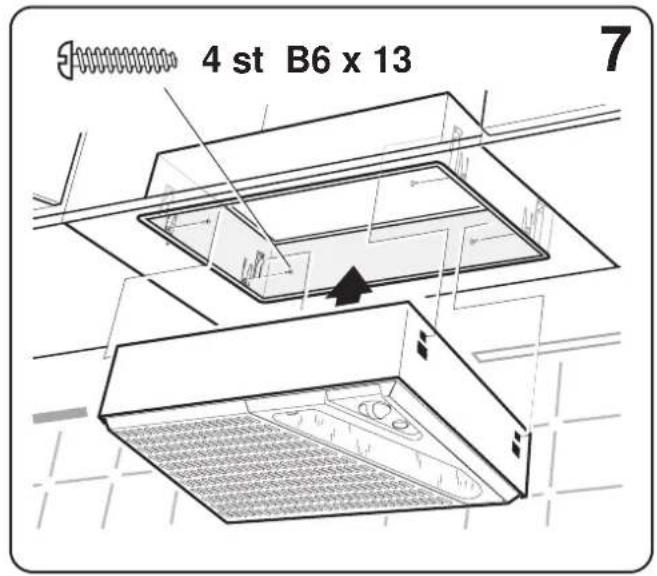

Tuuletin asennetaan yläkaappiin asennuskehikon avulla,

kuva 7. Tee 453 x 298 mm aukko. Aseta asennuskehikko paikalleen aukkoon, kiinnitä kehikko neljällä ruuvilla.

Työnnä sitten tuuletin ylös, kunnes se napsahtaa paikelleen.

Tuulettimen ja lieden välisen etäisyyden tulee olla vähintään 45 cm. Kaasuliedellä vähintään 65 cm. Sähköliitäntää varten tuulettimessa on maatetulla pistotulpalla varustettu liitosjohto.

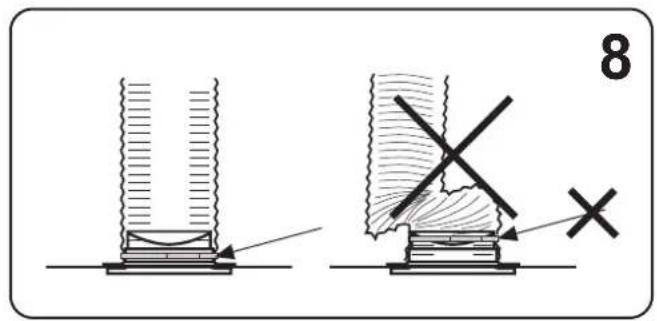

Huom! Käytettäessä hormisarjaa tulee sen olla sopivan pituinen ja souraan kauluksessa, kuva 8.

Sähköliitäntä

Liitäntä on suoritettava kiinteästi. Huippuimuri tulee varustaa 2-napaisella kytkimellä.

Asennuksen saa suorittaa ainoastaan asennusoikeudet omaava henkilö.

Säätö

Katso erillinen ohje.

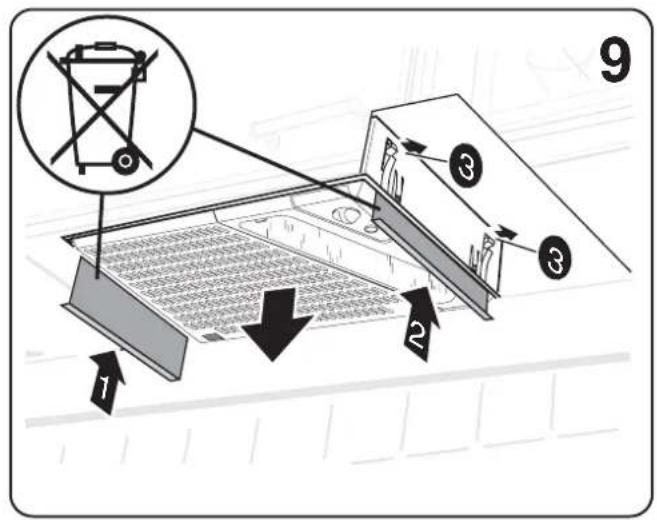

Tuulettimen irroitus, kuva 9.

Työnnä irroituslevyt (1 ja 2) ylös, tuulettimen ja asennuskehikon väliin siten, että kiinnitysjouset (3) irrottavat. Vedä tuuletin alas asennuskehikosta (4).

TARVIKKEET

Hormisarja kanavaan liittämistä varten.

Lisävarusteiden mukana on omat asennusohjeet.

VALMISTAJA: Futurum AB, Ruotsi
