KÄYTTÖOHJE 400-X3 Lapetek
Kalusteisiin sijoitettava liessikupuLapeetek4009X3 KÄYTTÖOHJE
KÄYTTÖ

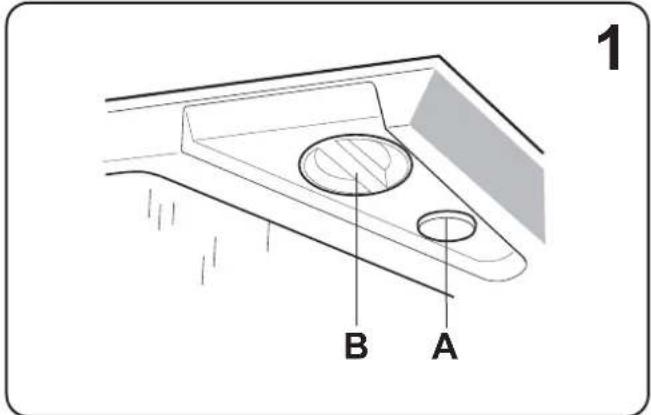

Toimintakytkimet, kuva 1
A = Valaisimen kytkin
B = Säätöpellin väännin
Avaa pelti ruoanvalmistuksen ajaksi. Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai kääntämällä väännin asentoon H.
Liesituulettimen tai -kuvun alla ei saa liekittää ruokia. Jos liesituulettimen kanssa käytetään yhtä aikaa jotakin muuta kuin sähköenergiaa käyttävää laitetta kuten takkaa, kaminaa, kaasuliettä, puu/öljylämmitintä tms, on riittävän korvausilman tuonnista huonetilaan huolehdittava.
Ennen kuin tuote annetaan henkisiltä tai fyysisiltä kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden tai lasten käyttöön, heille on selitettävä, miten tuotetta käytetään.
HOITO
Puhdistus
Tuulettimen pinnat puhdistetaan astianpesuveteen kostutetulla pyyhkeellä. Rasvasuodatin suositellaan puhdistettavan pari kertaa kuukaudessa.

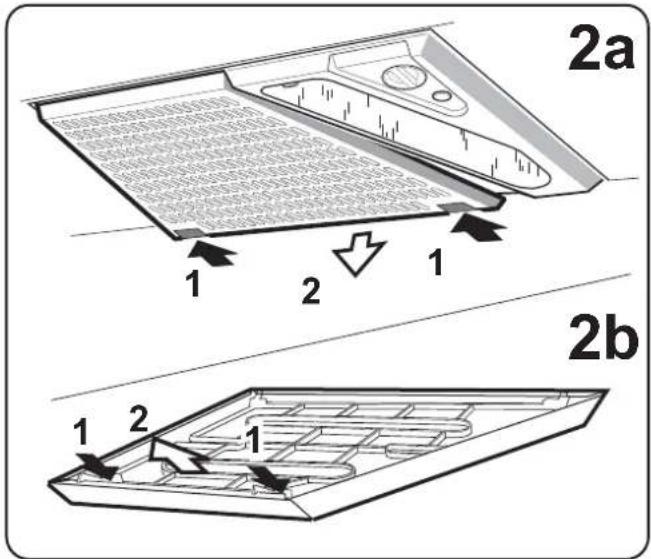

Irrota rasvasuodatin painamalla takareunassa olevia kiinnikkeitä, kuva 2 a. Metallinen rasvasuodatin voidaan pestä astianpesukoneessa. Vapauta rasvasuodatin pidikkeestään, kuva 2 b. Käsin pestäessä käytä lämmintä vettä ja käsiastianpesuainetta.
Tuulettimen sisäosa suositellaan pestävän pari kertaa vuodessa. Puhdista sisäpinnat kostealla pyyhkeellä. Puhdistuksen jälkeen aseta suodatinkehys paikalleen niin, että kaikki kiinnikkeet ovat kunnolla paikallaan.
Huolehdi tuulettimen säännöllisestä puhdistuksesta. Mikäli siitä ei huolehdita, saattaa sinne kerääntynyt rasva aiheuttaa palovaaran.
Loisteputken vaihto

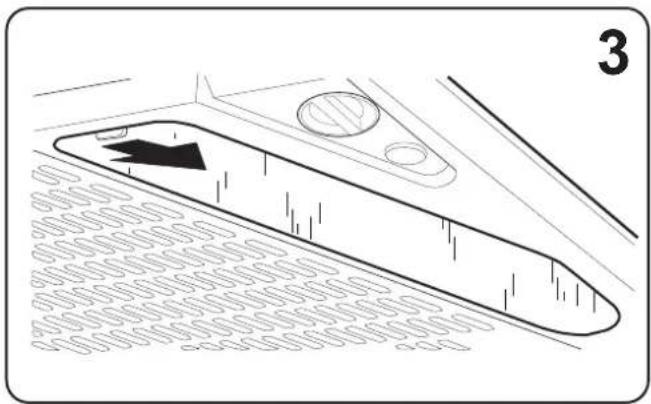

Lampunlasi irrotetaan painamalla kiinnikettä lasin suuntaisesti, kuva 3. Nyt loisteputki on vaihdettavissa. (loisteputken kanta G 23)
MIKÄLI LIESIKUPU EI TOIMI
Huolto
Tarkista, että sulake on ehjä. Mikäli kupu ei toimi tarkistuksestasi huolimatta, ota yhteys
Oy Lapetek Ab - huolto, puh. 09-2511 0341
Huom! Jos huippuimuri ei toimi, ota yhteys sen valmistajaan.
TAKUU
Tuotteella on 2 vuoden takuun ostopäivästä lukien mahdollisten raaka-aine- ja valmistusvirheiden varalta. Säilytä ostokuitti.
Mitat: katso kuva 5. Sähköliitäntä: 230 V, suojamaadoitettu Valaistus: Loisteputki 11 W, kanta G 23
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös muiden savukaasujen poistoon (esim. puu/öljylämmitin, kaasu/öljykamina jne.)
Liitäntäkauluksen asennus

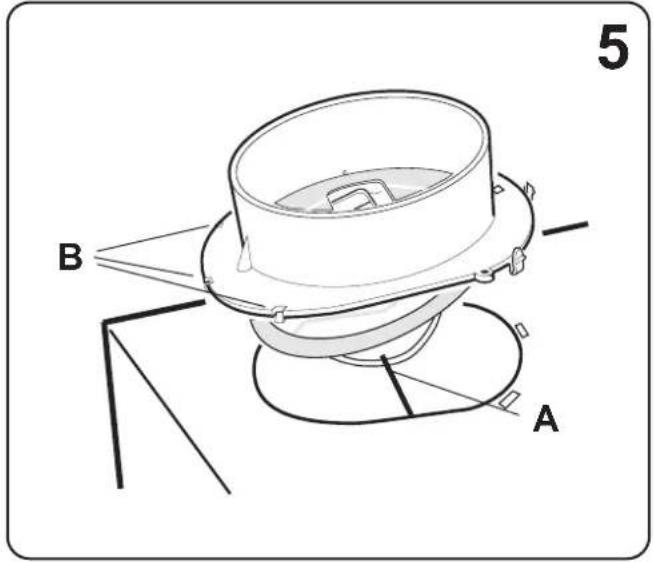

Liitäntäkaulus toimitetaan liesikuvun mukana. Aseta säätöpellin akseli A renkaaseen säätöpellin kannen alle kuva 5. Katso, että lukitsimet B tulevat peltireunan alle. Tällöin kaulus lukkiutuu paikalleen.

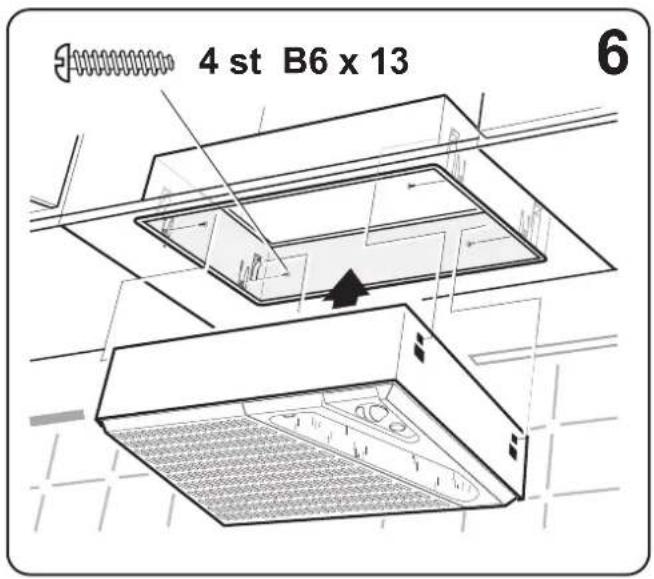

Tuuletin asennetaan yläkaappiin asennuskehikon avulla, kuva 6. Tee 453 x 298 mm aukko. Aseta asennuskehikko paikalleen aukkoon, kiinnitä kehikko neljällä ruuvilla. Työnnä sitten tuuletin ylös, kunnes se napsahtaa paikalleen.
Tuulettimen ja lieden välisen etäisyyden tulee olla vähintään 45 cm. Kaasuliedestä etäisyys vähintään 65 cm. Jos kaasulieden valmistaja suosittelee tätäkin suurempaa etäisyyttä, sitä on käytettävä.

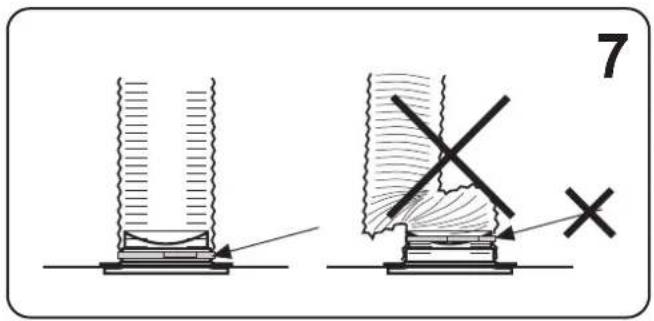

Huom! Käytettäessä hormisarjaa tulee sen olla sopivan pituinen ja suoraan kauluksessa, kuva 7.
Sähköliitäntä
Sähköliitäntää varten liesikuvussa on maadoitetulla pistotulpalla varustettu liitäntäjohto.
Sulkuläpän säätö
Katso erillinen ohje.

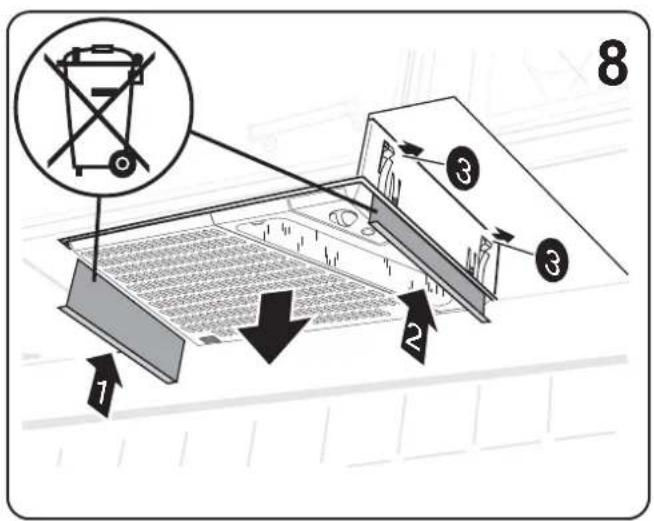

Tuulettimen irroitus, kuva 8.
Työnnä irrotuslevyt (1 ja 2) ylös tuulettimen ja asennuskehikon väliin siten, että kiinnityssiivet (3) irtoavat. Vedä tuuletin alas asennuskehikosta (4).
