KÄYTTÖOHJE SF7040 ELEKTRO HELIOS

Pakkauksen purkaminen ....6

Käyttötarkoitus....6

Liesituulettimen osatltutustu liesituulettimeen....6

Turvallisuus 6

Asennus 6

• Paikalleenpano 6
• Hormiin liittäminen 6
• Asennusvaihtoehdot 6
• Hormiin liitettynä vai hiilisuodattimella ...... 6
• Säätöpellin asentaminen 7

Näin käytät liesituuletinta....7

Hoito 7

Varusteet 7

Lisävarusteet 7

Lampun vaihto....7

Jos liesituuletin ei toimi....7

Huolto ja varaosat ....7

Takuu 7

Tarkista, että tuote on virheetön. Kuljetusvaurioista on heti ilmoitettava myyjälikkeeseen.

KÄYTTÖTARKOITUS

Tämä liesituuletin toimii sekä hormiin liitettynä (lisävaruste) että aktiivihiilisuodattimella varustettuna. Kaikki liesituulettimet toimivat parhaiten hormiin liitettyinä. Talvella voidaan käyttää aktiivihiilisuodatinta, jotta lämpöä ei turhaan johdeta sisältä ulkoilmaan - ja säästetään samalla sähköä.

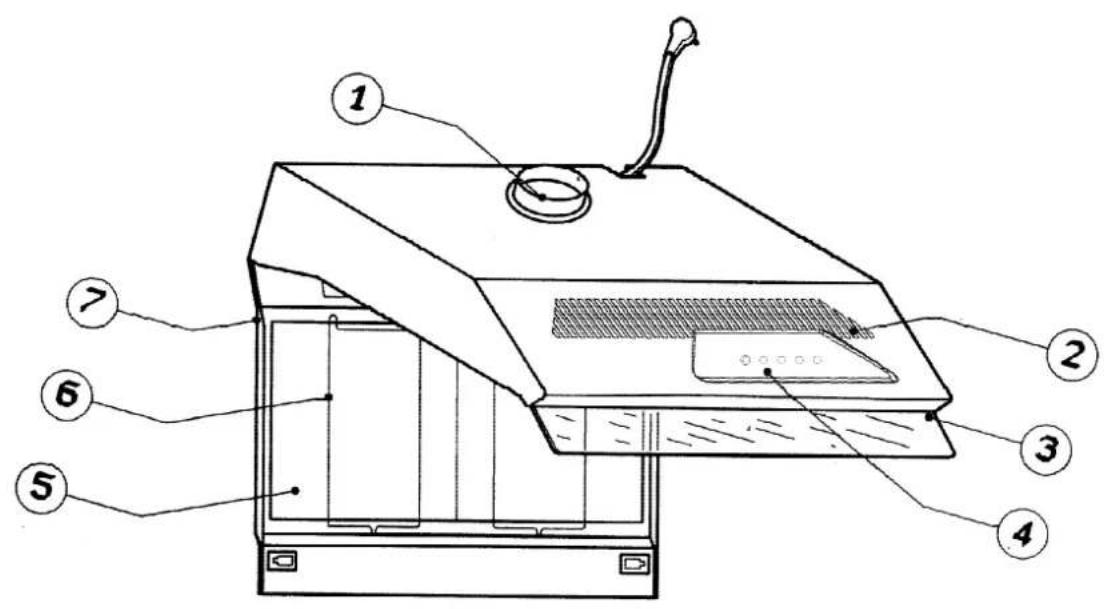

LIESITUULETTIMEN OSAT/ TUTUSTU LIESITUULETTIMEEN

1 Hormiin liitosaukko

(On myös tuulettimen takaosassa)

2 Tuuletusritilä aktiivihilisuodatin- toiminnolla

3 Lasiedusta
4 Ohjauspaneeli
5 Metalliverkkosuodatin tai kuitusuodatin
6 Suodattimenkannatin
7 Suodatinritilä

TURVALLISUUS

• Tarkista, että liesituulettimen jännite on sama kuin pistorasiassa oleva jännite.
• Liitä liesituuletin maadoitettuun pistorasiaan.
• Vältä avoliekkiä, joka saattaa sytyttää tuuletuskanavassa tai rasvasuodattimessa olevan rasvan. Kysy paikalliselta nuohoojalta asennus-ja puhdistusmääräyksiä.
• Katkaise virran tulo laitteeseen puhdistaessasi sitä.
• HUOM! Ole varovainen esim. rasvassa keittämisen kanssa, koska ylikuumentunut rasva voi aiheuttaa tulipalon tai vahingoittaa tuuletinta. Tukahduta tuli kannella. ÄLÄ KÄYTÄ VETTÄ, sillä vesi aiheuttaa rasvan roiskumista ja tuli voi levitä.

ASENNUS

Paikalleenpano

Tärkeää!

Liesituuletin pitää asentaa vähintään 50 cm sähkölieden ja vähintään 65 cm kaasulieden yläpuolelle. Metallinen rasvasuodatin irrotetaan asennuksen ajaksi. Menettele seuraavasti: Käännä lasinen lippa alaspäin ja työnnä molemmilla sivuilla olevat muovikannattimet toisiaan vasten ja poista rasvasuodatin. Suodattimen alla on vipu, jolla valitset liesituulettimen toimintatavan (joko hormiin liitettäväksi tai huonetilaan palauttavaksi hiilisuodattimen kanssa) sekä lamppujen kannattimet.

Hormiin liittäminen

Hormiputken asentaminen

Hormiputki voidaan asentaa joko tuulettimen takana tai päällä olevaan aukkoon. Tällöin on aukon kauluksen oltava aukossa, johon putki asennetaan ja toinen aukko peitetään kannella.

Mikäli tuuletin on liitetty hormiin, voidaan tuuletinta käyttää myös huonetilaan palauttavana.

Liesituuletinta ei saa liittää savuhormiin. Liesituulettimen asennuksesa on muutenkin noudatettava viranomaisten määräyksiä. Kun tuuletin on asetettu paikalleen, liitetään ilmastointiputki hormiin. Tarvittavat osat ovat lisävarusteena olevan hormiliitäntäsarjan mukana.

Asennusvaihtoehdot

Liesituuletin voidaan asentaa hyllykaapin alle tai suoraan seinään. Käyttäkää mukana olevaa porausmallia ja poratkaa mallin mukaan reiät oikeille kohdille.

Hormiin liitettynä vai hiilisuodattimella

Liesituuletinta voidaan käyttää joko hormiin liitettynä tai aktiivihiilisuodattimella varustettuna huoneilmaan palauttavana (Aktiivihiilisuodatin on lisävarusteena.)

Kun liesituuletin liitetään hormiin, käännetään suodattimenkannattimen alla oleva kytkin "Ducting"-asentoon ja liesituuletin liitetään hormiliitäntäsarjan avulla hormistoon. Liitäntäosat on saatavana lisävarusteena. Jos liesituuletinta käytetään aktiivi-hiilisuodattimella, huoneilmaan takaisin puhaltavana, asennetaan hiilisuodatin paikoilleen ja suodattimenkannattimen alla oleva kytkin käännetään käännetään "Recycling"-asentoon. Hiilisuodattimen asentamiseksi : Irrota siipipyörän keskellä oleva ruuvi, aseta suodatin paikalleen toisella kädellä ohjaamalla suodatinta moottorin vipua vasten ja toisella kädellä kääntämällä keskellä olevasta levystä myötäpäivään,

kunnes hiilisuodatin on tukevasti paikallaan. Kun suodatin irrotetaan, käännetään levyä vastapäivään ja suodatin vedetään irti.

Säätöpellin asentaminen

Säätöpelti koostuu kiinnitysputkesta (A) ja kahdesta läpästä (B).

• Tarkista, että kunkin läpän ohjaustappi sopii kiinnitysputkessa olevaan reikään.
• Kiinnitä säätöpellin putki aukon kaulukseen (C).
• För kök där spisfläkten är den enda ventilationen bör klaffarna klippas av något.
• Kiinnitä hormiputki kiinnitysputkeen.

NÄIN KÄYTÄT LIESITUULETINTA

Vedä lasiedusta ulos.

Tuulettimessa on kolme tehoa (1 2 3) ja valokatkaisija (0 1).

Keittiön ikkunan pitää olla suljettu. Sulje myös ovet viereisiin huoneisiin. Anna tuulettimen olla päällä pienellä teholla hetki ruoanvalmistuksen jälkeenkin.

HOITO

Tärkeää! Katkaise virta liesituulettimesta ennen puhdistusta. Älä käytä puhdistuksessa syövyttäviä, naarmuttavia tai tulenarkoja aineita.

Suodattimessa ja hormissa oleva rasvakerros aiheuttaa palovaaran, jos esim. unohdetaan katkaista virta keittolevystä (tai kuumenemisen aiheuttaa jokin muu syy). Mitä puhtaampi rasvasuodatin on sitä paremmin se imee rasvan.

Metallisuodatin: On tärkeää puhdistaa suodatin usein. Suodattimen voi pestä käsin tai astianpesukoneessa. Suodattimen pitää olla täysin kuiva ennen kuin se asetetaan takaisin paikalleen. (Vissa modeller).

Kuitusuodatin: Suodatin on metallisuodattimen päällä ja se on helppo irrottaa. Suodattimen voi käyttää uudelleen ja se on hyvä pestä joka toinen kuukausi riippuen siitä, miten paljon tuuletinta on käytetty. (Vissa modeller).

Aktiivihilisuodatinta käytetään vain kun tuuletin toimii huoneilmaan palauttavana. Hiilisuodatinta ei voi pestä vaan se vaihdetaan puolen vuoden välein tai tarpeen mukaan riippuen käytöstä.

(Ks. edelliseltä sivulta aktiivihilisuoddattimen asentaminen.)

Liesituulettimen muut osat puhdistetaan käsiastianpesuaineella.

VARUSTEET

1 kpl käyttöohje
1 kpl puhallusaukon kaulus
2 kpl muovitulppaa
4 kpl ruuvia
2 kpl konsolia ruuveineen
1 kpl säätöpelti
1 kpl asennusohje kaavioineen

LISÄVARUSTEET

• Hormiliitoskotelo, jossa on ilmastointiputki ja hormin sulkuläppä.
• Aktiivihilisuodatin.

LAMPUN VAIHTO

Lampun vaihtamista on helpotettu; Avaa rasva-suodattimen ristikko ja laske se alas. Lamput on tällöin helppo vaihtaa. Lampun maksimiteho 40 W. Muista asettaa valokytkin 0-asentoon.

Älä korjaa liesituuletinta itse. Virheelliset toimenpiteet voivat aiheuttaa henkilö- tai aineellista vahinkoa. Anna viat ammattihenkilön korjattaviksi.

JOS LIESITUULETIN EI TOIMI

Tarkista allaolevat asiat ennen kuin kutsut huollon.

• Ovatko sulakkeet ehjät?
• Onko pistoke paikallaan?

HUOLTO JA VARAOSAT

Huollosta ja varaosien myynnistä vastaavat HUOLTOLUX-liikkeet

Helsingissä puh. 90 - 77 001

Tampereella 931 - 229 100

Porissa 939 - 323 300

Turussa 921 - 511 600

sekä valtuutetut huoltoliikkeet kautta maan.

Valtuutettujen huoltoliikkeiden nimet ja puhelin-numerot löytyvät paikkakunnan puhelinluettelosta.

Kun otat yhteyden huoltoon, ilmoita arvokilvessä olevat tuotteen malli- ja tuotenumero.

TAKUU

Tuulettimella on (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa maahantuojalta tai myyjälikkeestä.

TEKNISET TIEDOT

Jännite 220-240 V 1-vaihe vaihtovirta 50Hz

Moottorin teho 135 W

Valo 40 W kruunulamppu, sokkeli E 14

Sulake 3 A

Liitosjohto 1,5 m

Pidätämme oikeudet muutoksiin.

Sverige:

ElektroHelios

Luxgatan 23

Lilla Essingen

S-105 45 STOCKHOLM

Tel. [phone]

Oy Electrolux Kotitalouskoneet Ab

Electro Helius

Teollisuuskatu 1 A

SF-00510 Helsinki

Puh. (90) 39 611
