KÄYTTÖOHJE IN 6084 TF GRAM

FIN Käyttöohjeet....2

SE Bruksanvisning....30

Onnittelemme uuden induktiokeittotason omistajaa

• Lue koko käyttöohje huolellisesti ennen induktiokeittotason käyttöönottoa.
• Tutustu induktiokeittotasoon ja sen toimintoihin siinä järjestyksessä, kuin ne käyttöohjeessa esitetään.
• Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että keittotaso on turvallinen käyttää ja kestää käytössä pitkään.
• Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suojaamaan induktiokeittotasoa kokonaan vahingoilta.
• Säilytä käyttöohje tulevaa käyttöä varten.

Huom!

Älä käytä keittotasoa ennen kuin olet lukenut käyttöohjeet kokonaan.

Keittotaso on tarkoitettu vain ruoanvalmistukseen. Muu käyttö (esim. keittiön lämmitykseen)voiaiheuttaahenkilö-taiomaisuusvaurioita.

Valmistaja pidättää oikeuden mu utok siin, jot ka eivät vaikuta keittotason toimintaan.

Perustiedot....2

Turvallisuusohjeita....4

Laitteen kuvaus....8

Asennus....9

Käyttö....14

Puhdistus ja huolto....26

Vianmääritys....28

Tekniset tiedot....30

Huomautus. Laitejasensaatavillaolevatosat kuumenevat käytön aikana. Varo erityisesti kosketta-masta mitään kuumennuselementtejä, sillä ne voivat olla kuumia. Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman aikuisen valvontaa.

Tätä laitetta eivät saa käyttää henkilöt (alle 8-vuotiaat mukaan lukien), joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt ovat heikentyneet tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo heitä tai ole opastanut heitä laitteen käytössä. Varmista, että lapset eivät leiki laitteella. Älä anna lasten puhdistaa laitetta tai käyttää sitä ilman valvontaa.

Huomautus. Valvomaton rasvan tai öljyn keittäminen keittotasolla voi olla vaarallista ja siitä saattaa aiheutua tulipalo.

ÄLÄKOSKAANyritäsammuttaatultavedellä.

Sammuta laite ja peitä liekki kannella tai syttymättömällä peitteellä.

Huomautus. Tulipalon vaara: Älä säilytä mitään keittotason päällä.

Huomautus. Jos keittotason pinnassa on halkeamia, katkaise virta, jotta vältät sähköiskun vaaran.

Älä aseta keittotason päälle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat kuumeta.

Sammutalaiteainavirtapainikkeestakäytön jälkeen,äläkäturvauduainoastaankeittoastioiden tunnistustoimintoon.

Laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kaukosäätöjärjestelmän avulla. Älä puhdista laitetta höyrypuhdistuslaitteella.

• Lue nämä ohjeet huolellisesti ennen keittotason käyttöönottoa. Näin varmistat laitteen käyttäjän turvallisuuden ja vältät vaurioittamasta tasoa.
• Keittotason saa asentaa vain ammattitaitoinen henkilö. Sähköliitännän saa suorittaa vain sähköasennusoikeudet omaava sähköasentaja.
• Keittotaso asennetaan kalusteisiin, joiden lämpötilakestävyyden on ol ta va 100°C. Vaati mus koskee va ne ri pin to ja, reunoja, muovipintoja, liimaa sekä maalia.
• Keittotasoa ei saa käyttää ennen kuin se on asennettu. Näin vältät koskettamista sähköisiä osia.
• Mahdolliset sähkölaitteiden korjaukset saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottomanhenkilönsuorittamatyösaattaaaiheuttaahenkilövahinkoja.
• Irrota pistotulppa tai poista sulake, jotta keittotaso on täysin jännitteetön. Vain silloin on keittotason virta kat ka istu täydellisesti.
• Lapsia ei saa päästää käytössä olevan ke it to ta son lähelle.
• Jälkilämmön ilmaisin varoittaa kyt ke tystä ja lämpimästä alueesta.
• Sähkökatkon sattuessa kaikki edelliset asetukset häviävät. Toimi varovasti kun sähköt on saatu palautettua, koska jälkilämmön ilmaisin ei enää näytä, onko ennen sähkökatkoa lämmitetty keittoalue yhä lämmin.
• Jos pistotulppa sijaitsee keittoalueen läheisyydessä, varo ettei johto pääse koskettamaan lämpimiä osia.
• Kun käytät öljyä tai rasvaa, pidä keittotasoa koko ajan silmällä. Kuuma rasva voi syttyä palamaan.
• Kiinteä tai nestemäinen sokeri, sitruunahappo, suola, muovi jne. eivät saa olla ko ske-tuk sis sa lämpimän keittoalueen kanssa.
• Käytä keittotasolla vain keittoastioita, joiden pohja on tasainen ja naarmuton. Pohja ei saa olla teräväreunainen, jottei keittotaso naarmuunnu.
• Vältä esineiden pudottamista tasolle. Esim. maustepurkin putoaminen voi vahingoittaa keittotason pintaa.
• Kiehuvat ruoat voivat päästä murtumien läpi laitteen jännitteisiin osiin.
• Jos keittotason lasipinta halkeaa, katkaise virta välittömästi välttääksesi sähköiskun.
• Älä käytä induktiokeittotasoa työtasona.
• Keittotasoa ei saa asentaa tuulettimettoman lieden, astianpesukoneen, kylmäkalusteiden, eikä pesukoneen ylle.
• Noudata keraamisen tason puhdistus- ja huoltoohjeita. Takuu ei koske tason väärinkäytöstä aiheutuneita vaurioita.

Järkevästä energiankäytöstä on hyötyä sekä ko din taloudelleettäluonnolle.

• Käytä oikeita keittoastioita. Paksu- ja tasapohjaiset astiat säästävät jopa kol mannek sen energiaa. Muista käyttää kant ta, muuten energiankulutus nousee jopa ne linkertaiseksi.
• Keittoalueet ja astioiden po hjat on pidettävä puhtaana. Lika estää lämmön siirty mistä. Palaneen lian poistossa käytetään luonnollehaitallisiaaineita.
• Vältä tarpeetonta kannen nostamista.

Tasoaeisuositellasijoitettavaksikylmäkalusteidenläheisyyteen, sillä se nostaa niidenenergiankulutusta.

Pakkaus suojaa tuotetta kul-jetusvaurioilta.Purettuasi pak-kauk sen toimita se kierrätyk-seen.Pakkauksenkaikkiosat ovatympäristöllevaarattomia ja kokonaan kierräty skelpo isia. Pak kauk sen osissa on kierrätystä helpottava merkintä.

Huom!Äläpäästälapsiakeittotasonlähelle ennenkuinolettoimittanutkaikkipakkauksen va aral li set osat (muovipussit, styroksi, jne) kierrätykseen.

VANHAN LAITTEEN HÄVITTÄMINEN

Jospoistatlaitteenlopullisesti käytöstä,äläviesitätavalliseen yhdyskuntajätesäiliöön,vaan toimita lähimpään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätys-

kelpoisuusmerkki.

Laiteon valmistettukierrätyskelpoisista materiaaleista. Viemällävanhanlaitteen uudelleenkäyttökeskukseenautatsuojelemaanluontoa.

Jos et tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskussijaitsee,kysy kunnan ympäristöhallinnolta.

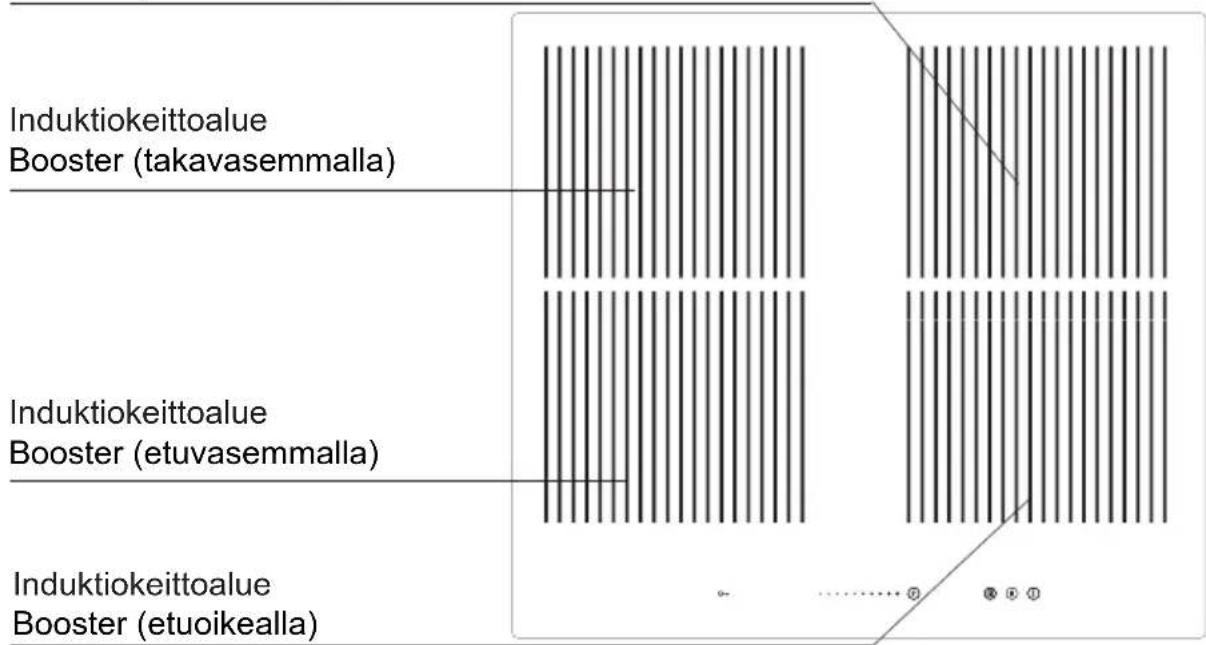

IN 6084 TF-keittotason kuvaus

Induktiokeittoalue Booster (takaoikealla)

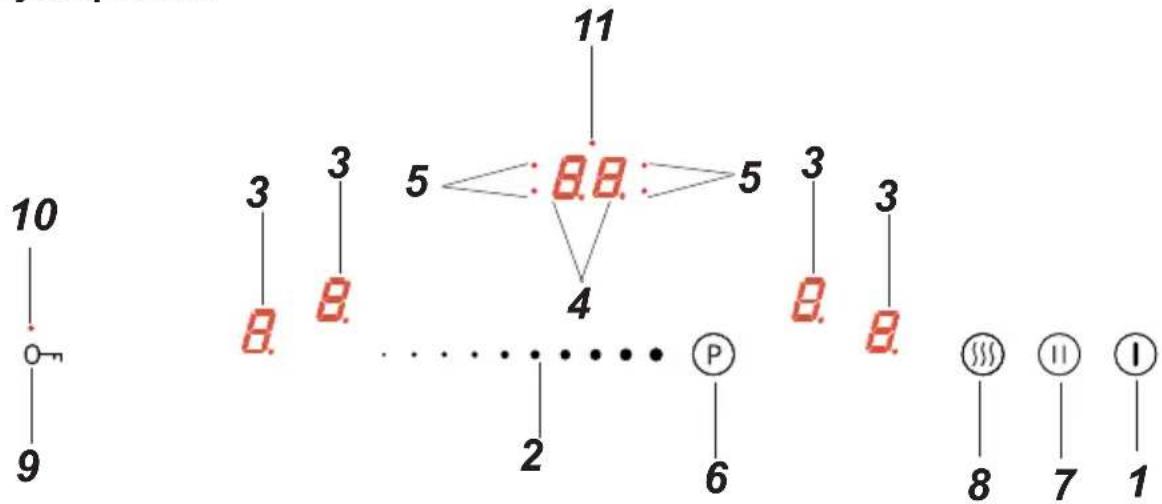

Ohjauspaneeli

1. On/off-anturikenttä
2. Lämpöasetuksen anturikenttä
3. Keittoalueen merkkivalo
4. Ajastinnäyttö
5. Ajastimen merkkivalo
6. Booster-toiminnon anturikenttä
7. Stop&Go-keskeytystoiminnon anturikenttä
8. Lämpimänäpidon anturikenttä
9. Lapsilukkoanturi
10. Lapsilukon merkkivalo
11. Keittiöajastimen merkkivalo

Pöytälevyn asennusaukon tekeminen IN 6084 TF-keittotasolle

• Pöytälevyn paksuuden on oltava 30 mm ja leveyden vähintään 600 mm. Pöytälevyn on oltava tasainen ja vaakasuorassa. Pöytälevyn seinänpuoleinen reuna on tiivistettävä, jotta sinne ei joudu vettä tai muita nesteitä.
• Aukon ympärillä on oltava riittävästi tilaa, etenkin vähintään 50 mm:n etäisyys seinään ja 60 mm:n etäisyys pöytälevyn etureunaan.
• Etäisyyden asennusaukon reunasta kaluston sivuseinään on oltava vähintään 55 mm.
• Pöytälevy on tehtävä 100 °C:n lämpöä kestävistä materiaaleista vanerit ja liimat mukaan lukien. Muussa tapauksessa vaneri voi irrota tai pöytälevy vääntyä.
• Asennusaukon reuna on tiivistettävä sopivalla materiaalilla veden sisääntulon estämiseksi.

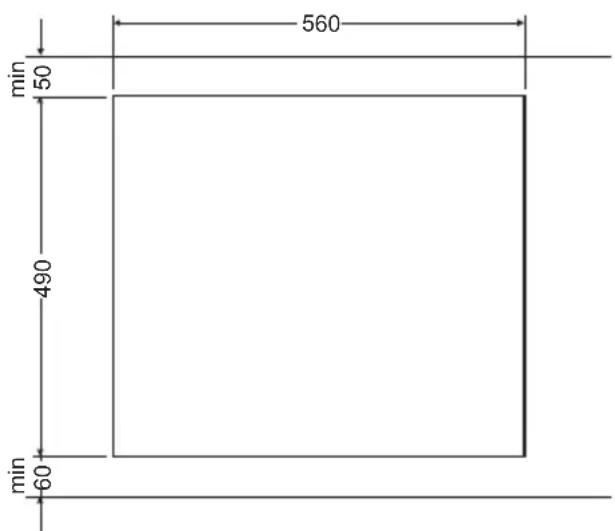

• Pöytälevyn asennusaukko on tehtävä kuvassa 1 näkyvien mittojen mukaan.
• Varmista keittotason alle vähintään 25 mm:n väli oikean ilmankierron mahdollistamiseksi ja ylikuumentumisen estämiseksi. Ks. kuva 2.

Fig. 1

Kuva 2

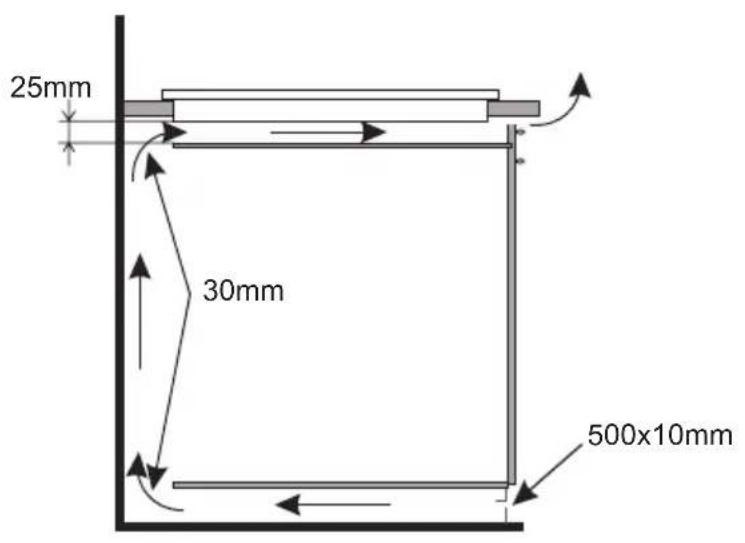

Keittotason asennus pöytälevyyn keittiökaapin päälle.

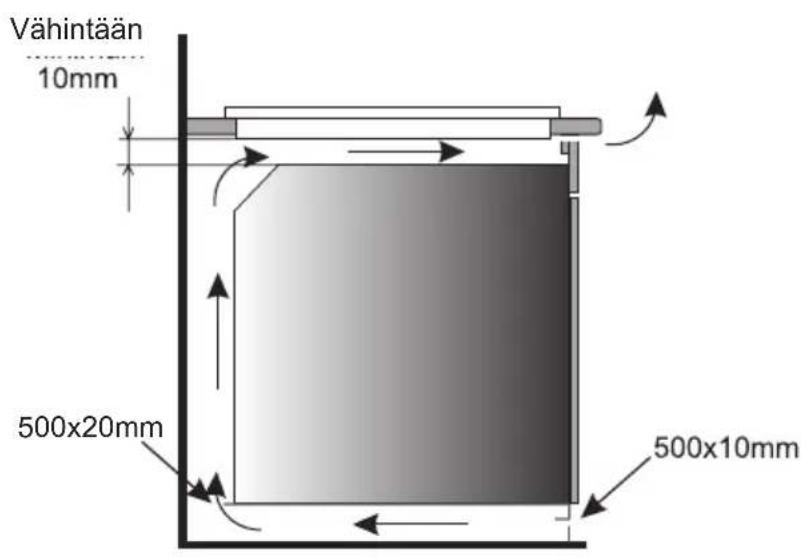

Lieden asennus keittiön työtaso-on tuulettimella varustetun uunin päälle.

Älä asenna keittotasoa uunin päälle, jollei uunia ole varustettu tuulettimella.

IN 6084 TF-keittotason asennus

- Liitä liesi sähköjohdon avulla toimitetun sähkökaavion mukaan.

- Poista pöytälevystä pöly, työnnä keittotaso asennusaukkoon ja paina se sisään tukevasti. (Kuva 3).

Kuva 3

1 - Pöytälevy

2 - Keittotason reunan tiiviste

3 - Keittotaso

Liittäminen verkkovirtaan

Tärkeää!

Asianmukaisesti koulutetun asentajan on tehtävä sähköliitäntä. Älä tee muutoksia laitteen sähköjärjestelmään.

Vihjeitä asentajalle

Keittotaso on varustettu pääterasialla, joka mahdollistaa erilaiset tietyn tyyppiselle virtalähteelle sopivat liitännät.

Pääterasia mahdollistaa seuraavat liitännät:

• Yksivaihe 230 V \~
• Kaksivaihe 400 V 2 N \~

Keittotaso voidaan mukauttaa tietyn tyyppiselle virtalähteelle silloittamalla sopivat päätteet johdotuskaavion mukaan. Johdotuskaavio on keittotason alapuolella. Pääterasiaan päästään käsiksi poistamalla keittotason alapuolella oleva kansi. Muista sovittaa virtakaapeli liitännän tyyppiin ja keittotason nimellistehoon.

Tärkeää!

Muista liittää neutraali johto oikeaan pääterasialukitsimeen, jonka merkkinä on Liedelle virtaa antava sähköjärjestelmä on suojattava oikein valitulla kytkentälaitteella tai virtakatkaisimella, joka mahdollistaa virran katkaisemisen hätätilanteessa.

Lue arvokilven ja johdotuskaavion tiedot huolellisesti ennen kuin liität laitteen verkkovirtaan. Keittotason liittäminen muulla kuin johdotuskaaviossa osoitetulla tavalla voi vahingoittaa keittotasoa.

HUOMIO! Asentaja on velvollinen antamaan käyttäjälle laitteen sähköliitäntäsertifikaatin (joka on takuukortin mukana). Asentajan on asennuksen jälkeen myös annettava tietoja tehdystä liitännästä:

• yksivaiheinen, kaksivaiheinen tai kolmivaiheinen
• johtimen poikkileikkaus
• sähköinen suojaus (sulaketyyppi).

JOHDOTUSKAAVIOTärkeää! Lämmityselementit toimivat 230 V:n jännitteellä.
Tärkeää! Kussakin liitännässä suojajohdin on liitettävä päätteeseen, jonka merkkinä on [IMAGE]				Tyyppi /Johtimen poikkileik-kaus	Sulake-suojaus
1	230 V:n yksivaiheliitännässä,jossa on neutraali johto, päätteet L1, L2 sillastetaan, neutraali johto liitetään päätteeseen N ja suoja-johto päätteeseen [IMAGE]	1N~		HO5VV-FG 3 × 4 mm^2	min. 30 A
2*	230/400 V:n kaksivaiheliitännässä,jossa on neutraali johto, neutraali johto liitetään päätteeseen N ja suojajohto päätteeseen [IMAGE]	2N~		HO5VV-FG 4 × 2,5 mm^2	min.16 A
L1=R, L2=S, L3=T; N = neutraali johtoliitäntä; [IMAGE] suojajohtopääte

* Kotitalouden kolmivaiheisessa 230/400 V:n sähköjärjestelmässä jäljellä oleva johto liitetään päätteeseen L3, jota ei ole liitetty keittotason sisäiseen sähköjärjestelmään.
* NN-terminaalit ovat sisäisesti liitettyjä, niiden ei tarvitse olla sillastettuja.

Ennen kuin käytät keittotasoa ensimmäisen kerran

• Puhdista ensin keittotason pinta huolellisesti.. Käsittele keraamista pintaa kuin lasia.
• Kytke tuuletus tai avaa ikkuna keittiössä kun käytät keittotaso ensimmäisen kerran – laitteesta voi tulla ohimenevää hajua.
• Kaikki toiminnat on suoritettava turvallisuusohjeita noudattaen.

Induktiokeittoalueen käyttöperiaate

Sähköinen generaattori antaa energiaa laitteen sisään sijoitetulle käämille.

Käämi tuottaa magneettisen kentän, joka aiheuttaa kattilassa pyörteitä.

Nämä magneettisen kentän aiheuttamat pyörteet saavat kattilan kuumenemaan.

Tämä edellyttää kattiloita ja pannuja, joiden pohja on ferromagneettinen eli altis magneetti-sille kentille.

Induktioteknologialla on yleisesti ottaen kaksi etua:

• vain keittoastia säteilee lämpöä, joten lämmitysteho on maksimoitu
• Kuumennus alkaa heti, kun keittoastia asetetaan keittoalueelle, ja se päättyy heti, kun astia otetaan pois.

Tiettyjä ääniä voi kuulua induktiokeittotason normaalin käytön aikana, eivätkä ne vaikuta sen oikeaan toimintaan.

• Matalataajuuksinen surina. Tämä ääni syntyy, kun keittoastia on tyhjä, ja loppuu, kun keittoastiaan kaadetaan vettä tai asetetaan ruokaa.
• Lyhyt korkeataajuuksinen ääni. Tämä ääni syntyy keittoastiasta, jossa on useita kerroksia eri materiaaleja, ja lämpõasetus on maksimissaan. Ääni voimistuu, kun käytetään kahta tai useampaa keittoaluetta niin, että niiden lämpõasetus on maksimissaan. Ääni loppuu tai vaimenee, kun lämpõasetusta pienennetään.
• Nariseva ääni. Tämä ääni syntyy, kun keittoastia on valmistettu useista kerroksista eri materiaaleja. Äänen voimakkuus riippuu ruoan valmistustavasta.
• Surina. Surina voi kuulua, kun elektroniikan jäähdytystuuletin toimii.

Äänet, joita voidaan kuulla normaalin käytön aikana, johtuvat jäähdytystuulettimen toiminnasta, keittotavasta, keittoastioiden mitoista, keittoastioiden materiaalista ja lämpöasetuksesta. Nämä äänet ovat normaaleja, eivätkä ne ole osoitus viasta.

Tuuletin: Tuulettimen tehtävänä on suojata ja jäähdyttää ohjaus- ja syöttölaitteita. Tuulettimella on kaksi toimintanopeutta. Tuuletin toimii, kunnes elektroninen järjestelmä on jäähtynyt. Näin tapahtuu siitä riippumatta, onko laite tai sen keittoalueet kytketty päälle tai sammutettu.

Ylikuumenemissuoja: Lämpötila-anturi mittaa jatkuvasti laitteen elektronisten osien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä pienentää keittoalueen tehoa tai kytkee ylikuumenneita osia lähimpänä olevan keittoalueen pois päältä.

Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa kattilaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lu si ko ita, ve it siä, tai sormuksia) ei tunnisteta kattilana eikä keittotaso kytkeydy päälle.

Kattilan tunnistin

Induktiokeittotasoihin on asennettu pannun tunnistin. kattilan tunnistin. Tunnistin aloittaa kuumennuksen automaattisesti, kun keittoastia on havaittu keittoalueella, ja lopettaa kuumennuksen, kun se otetaan pois. Tämä auttaa säästämään sähköä.

• Kun sopiva pannu asetetaan keittoalueelle, näyttö näyttää lämpöasetuksen.
• Induktio edellyttää sopivan keittoastiaston käyttöä ferromagneettisen alustan kanssa (ks. taulukko).

Jos keittoastiaa ei aseteta keittoalueella tai se on sopimaton, näkyviin tulee symboli. Keittoalue ei toimi. Jos keittoastiaa ei tunnisteta 10 minuutissa, keittoalue kyt-keytyy pois päältä.

Kytke keittoalue pois päältä mieluummin kosketusohjatun anturikentän avulla kuin poistamalla keittoastia.

Kattilan tunnistin ei toimi samalla tavalla kuin on/off-anturi.

Induktioliesi on varustettu elektronisilla kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella.

Aina kun jotakin anturikenttää kosketetaan, kuuluu äänimerkki.

Kun laitteen virta kytketään päälle tai katkaistaan tai lämpöasetusta muutetaan, on muistettava koskettaa vain yhtä anturikenttää kerralla. Jos kahta tai useampaa anturikenttää kosketetaan samaan aikaan (ajastinta ja lapsilukkoa lukuun ottamatta), laite ohittaa ohjaussignaalit ja saattaa laukaista vikailmoituksen, jos anturikenttiä kosketetaan kauan.

Kun lopetat ruoan valmistuksen, katkaise keittoalueen virta koskettamalla ohjauksen anturikenttiä äläkä luota vain kattilan tunnistimeen.

Korkealaatuiset keittoastiat ovat edellytyksenä tehokkaalle induktiokeitämiselle.

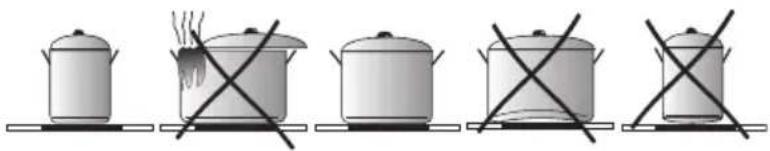

Induktiokeittoastioiden valinta

Keittoastioiden ominaisuudet.

• Käytä aina korkealaatuisia keittoastioita, joissa on täysin tasainen pohja. Tällöin ei muodostu paikallisia kuumia kohtia, joissa ruoka voi palaa pohjaan. Kattilat ja pannut, joissa on paksut terässeinämät, tarjoavat erinomaisen lämmön jakaantumisen.
• Varmista, että keittoastian pohja on kuiva, kun täytät kattilan, ja varmista, että jääkaapista otetun kattilan pohja on täysin kuiva, ennen kuin asetat sen keittoalueelle. Tämä on tarpeen keittotason pinnan likaantumisen estämiseksi.
• Kansi estää lämmön karkaamisen ja vähentää siten ruoan valmistusaikaa ja energian kulutusta.
• Selvitä keittoastian sopivuus varmistamalla, että sen pohja vetää puoleensa magneettia.
• Keittoastian pohjan on oltava tasainen, jotta induktiomoduuli voi hallita lämpöä optimaalisesti.
• Kovera pohja tai valmistajan logokaiverrus voi häiritä lämpötilainduktion hallintaa ja aiheuttaa kattilan tai pannun ylikuumenemisen.
• Älä käytä vaurioituneita keittoastioita, joissa on esimerkiksi vääntynyt pohja, sillä ne voivat aiheuttaa ylikuumenemista.
• Jos käytät suurta keittoastiaa, jonka ferromagneettisen pohjan halkaisija on pienempi

kuin keittoastian kokonaishalkaisija, vain ferromagneettinen pohja kuumenee. Tämä johtaa tilanteeseen, jossa lämmön ja- kautuminen tasaisesti koko keittoastiaan ei ole mahdollista. Jos ferromagneettinen alue on pienempi keittoastian alumiiniosien takia, tehokkaasti kuumeneva alue voi olla pienempi. Tällöin voi ilmetä ongelmia keittoastian tunnistamisessa, tai liesi ei tunnista keittoastiaa lainkaan. Parhaat keittotulokset saadaan, jos ferromagneettisen pohjan halkaisija vastaa keittoalueen halkaisijaa. Jos keittoalue ei tunnista keittoastiaa, kokeile käyttää sitä pienemmällä keittoalueella.

Käytä induktiokuumennukseen vain ferromagneettisia pohjamateriaaleja, kuten

• teräsemali
• valurauta
• ruostumatonta terästä olevat keittoastiat, jotka on erityisesti suunniteltu induktiokuumennukseen.

Merkinnät kattiloissa	Varmista, että tuotteen merkinnässä on mai- ninta, jonka mukaan tuote soveltuu in duk tio kuumennukseen.
	Käytä astioita, joissa on magneettinen pohja (teräse-mali, ruostumatonferriittiterästaivalurauta).Soveltu-vu uden voi testata myös magneetilla. Jos magneetti tarttuu pohjaan, astia soveltuu käytettäväksi in duk tio-kuumennukseen.
Ruostumaton teräs Ei sovellu.
Alumiini Ei sovellu.
Valurauta Erittäin sopiva.
	HUOM: astia voi raapia keittotasoa.
Teräsemali Erittäin sopiva.
	Suositellaan kattiloita, joissa on tasainen, paksu ja sileä pohja.
Lasi Ei sovellu.
Posliini Ei sovellu.
Kuparipohjakattilat Ei sovellu.

Keittoastian koko.

• Energia siirtyy parhaiten, kun keittoastian koko vastaa keittoalueen kokoa. Pienimmät ja suurimmat mahdolliset halkaisijat näkyvät seuraavasta taulukosta ja riippuvat käytettyjen keittoastioiden laadusta.
• Jos käytät vähimmäishalkaisijaa pienempää keittoastiaa, induktiokeittotaso ei ehkä toimi.

Induktiokeittoalue Induktiokeittoastian pohjan halkaisija
Halkaisija (mm) Vähintään (mm) Enintään (mm)
220x190 120	220

Ohjauspaneeli

• Kaikki laitteen näytöt syttyvät lyhyeksi aikaa heti, kun laite liitetään verkkovirtaan keittotaso on tämän jälkeen käyttövalmis.
• Induktiokeittotaso on varustettu sähköisillä kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella vähintään 1 sekunnin ajan.
• Anturikenttää kosketettaessa kuuluu äänimerkki.

Anturikenttien päälle ei pidä asettaa mitään esineitä (tämä voi aiheuttaa virheen). Kosketusanturikentät on aina pidettävä puhtaina.

Laitteen kytkeminen päälle

Voit kytkeä laitteen päälle koskettamalla ja pitämällä painettuna on/off-anturikenttää (1) vähintään 1 sekunnin ajan. Laite on päällä, kun kaikissa lämpöasetusnäytöissä (3) näkyy "0" ja desimaalipiste vilkkuu.

Jos mitään anturikentistä ei kosketeta 10 sekuntiin, laite kytkeytyy pois päältä.

Keittoalueen kytkeminen päälle

Kun laite on kytketty päälle on/off-anturin (1) avulla, valitse keittoalue (3) seuraavan 10 sekunnin kuluessa.

1. Kun keittoalueen valinta-anturikenttää (3) kosketetaan, sitä vastaavassa näytössä vilkkuu "0".

2. Aseta haluttu lämpöasetus vetämällä sormea asetuksen valinnan anturikentän (2) yli.

Jos mitään anturikenttää ei kosketeta 10 sekunnin kuluessa, keittoalue kytkeytyy pois päältä.

Keittoalue on aktiivinen, kun näytössä näkyy numero tai kirjain. Tämä osoittaa, että keittoalue on valmis lämmön asettamiseen tai muuttamiseen.

Keittoalueen lämpöasetuksen valinta

Kun keittoalueen näytössä (3) näkyy vilkkuva "0," aloita halutun lämmitysasetuksen asetta-minen vetämällä sormea asetusvalinnan anturikentän (2) poikki.

Keittoalueiden poistaminen käytöstä

• Kyseisen keittoalueen on oltava aktiivinen. Lämpöasetusnäyttö vilkkuu.
• Voit kytkeä keittoalueen pois päältä koskettamalla keittoalueen anturikenttää. Pienennä lämpöasetus asetukseksi "0" vetämällä sormea lämpövalinnan anturikentän (2) yli.

Laitteen kytkeminen pois päältä

• Laite on toiminnassa, kun vähintään yksi keittoalue on päällä.
• Voit kytkeä laitteen pois päältä koskettamalla on/off-anturia (1).

Jos keittoalue on yhä kuuma, sitä koskeva näyttö (3) näyttää jälkilämmön "H".

Booster- eli pikatoiminto "P"

Pikatoiminto lisää keittoalueen, jonka ∅ on 220x190 mm, nimellistehon 2200 watista 3500 wattiin, TwinZone nimellistehon 3600 watista 5500 wattiin.

Voit aktivoida pikatoiminnon valitsemalla keittoalueen ja sitten asettamalla anturin (6) avulla lämpöasetuksen "P". Kirjain "P" tulee näyttöön (3).

Voit kytkeä pikatoiminnon pois päältä koskettamalla lämpöasetuksen valinnan anturikenttää (2) ja pienentämällä lämpöasetusta tai nostamalla kattilan pois keittoalueelta.

∅ 220x190 -keittoalueen pikatoiminnon käyttö rajoittuu 10 minuuttiin. Kun pikatoiminto on automaattisesti poistunut käytöstä, keittoalue toimii sen nimellisteholla.

Pikatoiminto voidaan aktivoida uudelleen, jos laitteen elektroniset piirit ja induktiokäämit eivät ole ylikuumentuneet.

Kun kattila nostetaan keittoalueelta, kun pikatoiminto on käytössä, se jää aktiiviseksi ja sen loppulaskenta jatkuu.

Jos laitteen elektroniset piirit tai induktiokäämit ylikuumenevat pikatoiminnon aikana, sen kytkeytyy automaattisesti pois päältä. Keittoalueen toiminta jatkuu sen nimellisteholla.

Booster-toiminnon ohjaus

Voit käyttää booster-toimintoa kahdessa allekkaisessa tai rinnakkaisessa käyttöalueessa samanaikaisesti.

Lapsilukko

Lapsilukkotoiminto estää lasta käyttämästä laitetta tahattomasti. Laitetta voidaan käyttää, kun lapsilukko on vapautettu.

Lapsilukkotoiminto voidaan asettaa, kun laite on kytketty päälle tai pois päältä.

Lapsilukon kytkeminen päälle ja pois päältä

Kytke lapsilukko päälle tai pois päältä koskettamalla ja pitämällä painettuna anturia (9) 5 sekunnin ajan. Merkkivalo (10) palaa, kun lapsilukkotoiminto on käytössä.

Lapsilukkotoiminto jää käyttöön, kunnes se vapautetaan, vaikka laite kytkettäisiin pois päältä ja uudelleen pälle. Laitteen irrottaminen verkkovirrasta poistaa lapsilukon käytöstä.

Jälkilämmön merkkivalo

Lämpöenergiaa, joka jää keittoalueeseen keittämisen jälkeen, kutsutaan jälkilämmöksi. Laite näyttää kaksi erilaista jälkilämpötasoa. Kun keittoalueen lämpötila on yli 60 °C ja keittoalue tai laite kytketään pois päältä, kyseisen keittoalueen näytössä näkyy kirjain "H". Jälkilämmön merkkivalo näkyy niin kauan kuin keittoalueen lämpötila on yli 60 °C. Kun keittoalueen lämpötila on 45 - 60 °C, kyseisen keittoalueen näytössä näkyy alhaisen jälkilämmön merkkinä kirjain "h". Kun keittoalueen lämpötila on alle 45 °C, jälkilämmön merkkivalo sammuu.

Älä kosketa keittoaluetta jälki-lämmön merkkivalon palaessa, sillä tämä voi aiheuttaa palovamman, äläkä aseta mitään kuumuudelle herkkiä esineitä sen päälle!

Jälkilämmön merkkivaloa "H" ei näy virtakatkoksen aikana. Keitto-alueet voivat silti yhä olla kuumia!

Käyttöajan rajoittaminen

Induktioliesi on varustettu tehokkuuden lisäämiseksi kunkin keittoalueen käyttöajan rajoittimella. Suurin mahdollinen käyttöaika määräytyy viimeisen valitun lämpöasetuksen mukaan.

Jos et muuta lämpöasetusta pitkään aikaan (ks. taulukko), siihen liittyvä keittoalue kytkeytyy automaattisesti pois päältä ja jälkilämmön merkkivalo aktivoituu. Voit kuitenkin kytkeä päälle ja käyttää yksittäisiä keittoalueita milloin tahansa käyttöohjeiden mukaisesti.

Kuumennustehon asetus	Enimmäiskäyt-töaika (tuntia)
- = ≡	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automaattinen kuumennustoiminto

• Aktivoi haluamasi keittoalue koskettamalla anturia (3).
• Aseta sitten haluttu lämpõasetus välille 1 - 8 vetämällä sormea lämpõasetuksen anturikentän yli (2) ja kosketa anturikenttää (3) uudelleen.
• Näytössä vaihtuvat kirjain A ja lämpõasetus.

Kun keittoaluetta on käytetty tietty aika tehostetusti, se siirtyy takaisin asetettuun lämpöasetukseen, joka tulee näkyviin näytössä.

Kuumennustehon asetus	Automaattisen kuumennuksen- kesto (minuuttia)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7	2
8 3,2

Jos kattila nostetaan keittoalueelta ja asetetaan sitten takaisin ennen kuin lämmityksen loppulaskenta on päättynyt, kuumennustoiminto jatkuu ja loppulaskenta jatkuu loppuun asti.

Ajastin

Ajastintoiminto helpottaa ruoanvalmistusta, sillä se mahdollistaa keston asettamisen. Sitä voidaan myös käyttää keittiöajastimena.

Ajastimen asettaminen

Ajastintoiminto voidaan asettaa vain, jos keittoalue on toiminnassa (lämpöasetus on suurempi kuin "0"). Ajastintoiminto voidaan asettaa erikseen jokaiselle yksittäiselle keittoalueelle. Ajastimen loppulaskenta voidaan määrittää välille 1 - 99 minuuttia.

Voit asettaa ajastimen seuraavasti:

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (3) ja valitsemalla lämpöasetuksen väliltä 1 - 9 vetämällä sormea lämpöasetusvalinnan anturikentän (2) yli. Näyttöön tulevat valitut lämpöasetukset 1 - 9.
• Kosketa seuraavan 10 sekunnin kuluessa ajastinvalinnan anturikenttää (4). "00" näkyy ajastimen näytössä (4) ja sopiva ajastimen aktivoinnin merkkivalo (5) syttyy sen osoitukseksi, että kyseisen keittoalueen ajastintoiminto on aktivoitu.
• Valitse haluamasi ajastinasetus vetämällä sormea asetusvalinnan anturikentän yli (2). Toinen numero asetetaan ensin ja ensimmäinen numero seuraavaksi. Kun toinen numero on asetettu, aseta ensimmäinen numero koskettamalla anturia (4) uudelleen. Jos et aseta mitään arvoa ensimmäiseksi numeroksi 10 sekuntiin, arvoksi tulee "0" (esim. "06"). Loppulaskenta alkaa, kun ajastimen aktivoinnin merkkivalo (5) alkaa vilkkua.

Ajastimen loppulaskenta voidaan asettaa itsenäisesti kaikille keittoalueille.

Jos useampi kuin yksi ajastin asetetaan, näytössä näkyy lyhyimmän kesto. Vastaavan keittoalueen ajastimen merkkivalo (5) vilkkuu.

Ajastimen keston muuttaminen

Ohjelmoitua ajastinta voidaan muuttaa milloin tahansa.

Jos haluat muuttaa ohjelmoitua ajastinasetusta, valitse keittoalue koskettamalla sen valinnan anturikenttää (3) ja kosketa sitten ajastimen valinnan anturikenttää (4).

Ajastuksen keston tarkistaminen

Voit tarkistaa ajastimen laskennan etenemisen milloin tahansa koskettamalla ajastimen anturikenttää (4). Valitun keittoalueen ajastimen merkkivalo (5) vilkkuu.

Ajastimen pysäyttäminen

Kun asetettu aika on kulunut, kuuluu äänimerkki, joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammu automaattisesti 2 minuutin kuluttua.

Voit pysäyttää ajastimen laskennan ennen ajan loppumista seuraavasti:

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (3). Näyttö muuttuu kirkkaaksi.
• Kosketa ja pidä anturikenttää (4) 3 sekunnin ajan tai säädä kesto käyttämällä anturikenttää (2) pyyhkäisemällä sormella arvoon "00" asti.

Keittiöajastin

Kun mitään keittoalueita ei ole käytössä, ajastintoimintoa voidaan käyttää tavallisena keittiöajastimena.

Keittiöajastimen asettaminen

Laitteen ollessa sammutettuna:

• Kytke laite päälle koskettamalla on/off-anturia (1). Keittoaluenäyttöihin (3) tulee "0".
• Kosketa seuraavan 10 sekunnin aikana ajastimen anturikenttää (4). Ajastimen näyttöön (4) tulee "00."
• Valitse haluamasi ajastinasetus vetämällä sormea asetusvalinnan anturikentän yli (2). Toinen numero asetetaan ensin ja ensimmäinen numero seuraavaksi. Kun toinen numero on asetettu, voit asettaa ensimmäisen numeron. Jos et aseta mitään arvoa ensimmäiseksi numeroksi 10 sekuntiin, arvoksi tulee "0" (esim. "06"). Keittiöajastin aloittaa loppulaskennan, kun merkkivalo (11) alkaa vilkkua.

Keittiöajastimen pysäyttäminen

Kun kesto on kulunut, kuuluu äänimerkki (piippaus), joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammuu automaattisesti 2 minuutin kuluttua.

Voit pysäyttää ajastimen laskennan ennen ajan loppumista seuraavasti:

- Kosketa ja pidä anturikenttää (4) 3 sekunnin ajan tai säädä kesto käyttämällä anturikenttää (2) pyyhkäisemällä sormella arvoon "00" asti.

- Keittiöajastintoiminto ei vaikuta keittoalueiden toimintaan.

Keittiöajastin nollautuu, kun ajastintoiminto aktivoidaan.

Ruoan keittoalueiden

Lämpimänäpitotoiminnon avulla ruoka voidaan pitää lämpimänä keittoalueella. Valittu keittoalue toimii alhaisella lämpöasetuksella. Tällä toiminnolla tarjoiltavaksi valmis ja lämmin ruoka säilyttää makunsa eikä tartu pannun pohjaan. Toimintoa voidaan myös käyttää voin tai suklaan sulattamiseen.

Käytä ruoan lämpimänä pito -toiminnon oikeaa toimintaa varten tasapohjaista kattilaa tai paistinpannua, jotta keittoalueessa oleva lämpötila-anturi mittaa pohjan lämpötilan tarkasti. Lämpimänäpitotoiminto voidaan aktivoida mille tahansa keittoalueelle.

Keittoalueelle voidaan määrittää lämpötilaksi 42 °C, 70 °C tai 95 °C.

Voit aktivoida lämpimänä pidon seuraavasti:

• Valitse keittoalue koskettamalla anturia (3), kosketa sitten lämpimänäpitotoiminnon anturi-kenttää (8), jolloin näyttöön tulee symboli —, joka osoittaa, että on valittu lämpötila 42 °C.
• Kosketa lämpimänäpidon anturikenttää (8) uudelleen, jolloin näyttöön tulee toinen symboli =, joka osoittaa, että on valittu lämpötila 70 °C.
• Kosketa lämpimänäpidon anturikenttää (8), uudelleen, jolloin näyttöön tulee kolmas symboli ≡joka osoittaa, että on valittu lämpötila 95 °C.
• Voit poistaa lämpimänäpitotoiminnon käytöstä miloin tahansa koskettamalla anturia (3) ja sitten vetämällä sormella anturin (2) poikki pienentäen lämpöasetuksen arvoon "0".

Stop&Go-keskeytystoiminto "II"

Stop'n go -keskeytystoiminto toimii kuin tauko. Se keskeyttää kaikkien keittoalueiden käytön ja jatkaa keskeytyksen jälkeen aiemmin määritettyjen lämpöasetusten käyttöä.

Voit aktivoida keskeytystoiminnon, kun vähintään yksi keittoalue on käytössä.

Kosketa seuraavaksi keskeytystoiminnon anturikenttää (7). Kaikkien keittoalueiden näyttöihin (3) tulee "Il", Jos keittoalue on yhä kuuma, symboli "Il" vaihtelee merkkien "H" ja "h" kanssa osoittaen kyseisen keittoalueen lämmön.

Voit poistaa keskeytystoiminnon käytöstä koskettamalla anturikenttää (7) uudelleen. Keittoaluenäytöt (3) näyttävät lämpöasetuksen, joka oli asetettu ennen keskeytystoiminnon aktivointia.

TwinZone

TwinZone-toiminnon avulla kaksi keittoaluetta voidaan yhdistää yhdeksi keittoalueeksi. Se on kätevä etenkin silloin, kun kypsentämiseen käytetään suuria astioita, kuten vuokaa.

Kaksi vasenta ja kaksi oikeaa keittoaluetta voidaan yhdistää.

Voit aktivoida TwinZone-toiminnon koskettamalla keittoalueen (3) anturia ja samanai-kaisesti koskettamalla sen vasemmalla tai oikealla puolella olevan keittoalueen (3) kahta anturia. Takimmaisen keittoalueen näyttöön tulee "2", kun taas etummaisen keittoalueen näyttöön tulee "0". Haluttu lämpõasetus valitaan vetämällä sormea lämpõasetuksen anturi-kentän (2) yli.

Nyt molempia keittoalueita voidaan hallita samanaikaisesti.

Voit poistaa TwinZone-toiminnon käytöstä koskettamalla ja painamalla 3 sekuntia keittoalueen (3) anturia, jolla on symboli "L Keittoalueen keittoalueiden näyttöön tulee "0".

Nyt molempia keittoalueita voidaan hallita itsenäisesti.

Keittotason puhtaudesta huolehtiminen ja sopivahoitopidentäväthuomattavastikeit-totasonkäyttöikää.

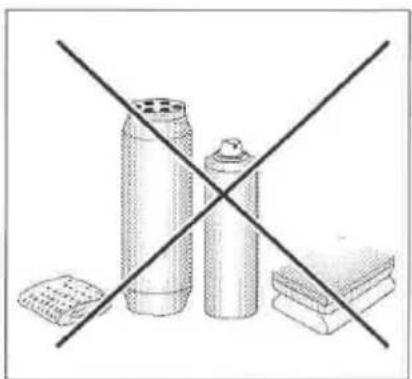

Keraamistenosienpuhdistuksessa on samoja periaatteita kuin la sin puhdistuksessa. Älä käytä ke it to-tasonpuhdistamiseenvvoimakkai-tapuhdistusaineita,kutenkarkeita hankausaineitatainaarmuttavia sieniä tai hiekkaa.

Puhdistus jokaisen käytön jälkeen

• Kevyet pyyhitään pois kostealla rievulla, ilman puhdistusainetta. Puhdistusaineen käyttö voi aiheuttaa sinisiä tahroja, jotka eivät välttämättä lähde pois edes erikois-puhdistusaineella.
• Voimakkaasti kiinnittynyt lika täytyy pyyhkiä pois terävällä puhdistuskaapimella ja pyyhkäistä keittoalue sen jälkeen kostealla rievulla.

Keittotason puhdistukseen käytettävä kaavin

• Vaaleat helmenväriset tahrat (alumii-nin jäännökset) voit poistaa jäähtyneestä keittotasosta erityisen puhdistusaineen avulla. Kalkkijäännökset (esim. veden ylikiehumisen jälkeen) voit poistaa etikalla tai erityisellä puhdistusaineella.
• Sokeria sisältäviä ruokia, muovia ja alumiinifoliota poistettaessa ei saa katkaista virtaa keittoalueelta! Raaputa heti jäännökset pois niiden ollessa vielä kuumia terävällä puhdistuskaapimella. Poistettuasi tahran voit kytkeä keittotason pois päältä, ja pyyhkäistä kylmän keittoalueen erityispuhdistusaineella.

Älä käytä kalkinpoistoainetta keittotason puhdistukseen.

Puhdistusaineitavoitostaaesim.keittiötar-vikekaupoista.Terävätpuhdistuskaapimet voit ostaa tee-se-itse-kau po ista sekä ra kennustarvikeliikkeistä.

Älä puhdista kuumaa keittotasoa puhdistusaineella. Puhdista jäähtyneet levyt puhdistusaineella anna kuivua ja py y hi taas ko steallapyyhkeellä.Ennenkuinpanetkeittotason taas päälle pyyhi kaikki puhdistusaineen jäljetkosteallapyyhkeellä.Muutennevoivat syövyttääkeittotasonpintaa.

Valmistajan antama takuu ei ko ske vau rio ita, jotka aiheu tu vat virheellisestä käytöstä tai hoidosta!

Huom!

Jos ohjauspaneeli ei toimi, vaikka laite on päällä, katkaise virta pääkatkaisimesta tai poista sulake, jotta keittotasoontäysinjännitteetön. Ota yhteyshuoltoon.

Huom!

Jos keittotasoon tulee halkeamia tai reikiä, katkaisevirtakeittotasoltaja irrota se sähköver ko sta heti. Irrota pistotulppataipoistasulake. Ota yhteys huoltoon.

Tärkeää!

Kaikki korjaukset on suoritettava valtuutettu sähköasentaja.

Toimi ongelmatilanteissa aina seuraavien ohjeiden mukaisesti:

• kytke taso pois päältä.
• irrota laite sähköverkosta.

- ota yhteys huoltoon.

- ennen kuin otat yhteyttä huoltoon, kannattaa aina yrittää saada laite kuntoon itse käymällä seuraavat kohdat läpi.

ONGELMA SYY KORJAUSMENETELMÄ
1. Laite ei toimi - sähkökatko	- tarkista onko ko tisähköver-	konsulakeehjä,tarvittaessa vaihda.
2. Tehoa ei voi säätää - ohja	uspaneelia ei ole kyt-kettypäälle,	- kytke ohjauspaneeli pääl-le,
	- näppäintä ei ole painettu tarpeeksipitkään(lyhyem-min kuin 1 sekunti),	- paina näppäintä kau em-min,
	-useampaa näppäintä on painettusamanaikaisesti	- paina vain yhtä näppäintä (paitsi kun kytketään keitto-alue pois päältä)
3. Laite ei reagoi, lyhyt äänimerkki kuuluu	- lukitus on kytketty päälle - kytke lukitus pois päältä
4. Laite ei reagoi, pitkä äänimerkki kuuluu	- ohjausvirhe (on painettu väärää näppäintä tai liian nopeasti),	- kytke keittotaso päälle uudelleen,
	- näppäimet peitetyt tai li-kaiset	- paljasta tai puhdista näp-päimet
5. Keittotaso kytkeytyy pois päältä	- toimintonäppäimen pai-nalluksesta on kulunut liian kauan (yli 10 se kuntia),	- kytke ohjauspaneeli päälle uudelleen, syötä komennot heti,
	- näppäimet peitetyt tai li-kaiset	- paljasta tai puhdista näp-päimet
6. Yksi keittoalue kytkeytyy pois päältä, näytössä syttyy "H".	- toimintoajan rajoitus on pantu päälle,	- kytke keittoalue päälle uudelleen,
	- näppäimet peitetyt tai li-kaiset	- paljasta tai puh dista näppäimet
	- elektroniset osat ovat yliku-umenneet
7. Keraamisessa tasossa halkeama	Varoitus! Keittotaso on irrotettava heti sähköverkosta (poista sulake). Ota yhteys GRAM-huoltoon.
8. Vika ei poistu Keittotaso on	irrotettava heti sähköverkosta (poista su la ke).Ota yhteys GRAM-huoltoon.Huom!Asiakas vastaa laitteen oikeasta käytöstä ja sen kun-nos sa pi do sta. Jos reklamaatio on perusteeton tai tämän ohje kir jan ohje ita ei ole noudatettu, korjauskustannukset laskutetaanasiakkaalta.Valmistaja sanoutuu irti kaikesta vastuusta, jos ohjeita ja suosituksiaeinoudateta.
9.Toimivainduktiokeittotaso kilisee	Ei vikaa. Kilinä tulee elektronisen systemin jäähdytystuu-lettimesta
10. Toimivasta induktiokeittotasosta tulee vihellystämuistuttaviaääniä.	Ei vikaa. Saavutettuaan maksimitehon ja kun muutama ke it to alue on kytketty päälle keittotasosta voi tulla tällais-ta ääntä. Syynä on käämien taajuus.
11. Keittotaso ei toimi. Keit-toalueet eivät toimi.	- elektroninen vika - nollaa laite, irrota sen pis-toke muutamaksi minuutiksi (irrota sulake).

Käyttöjännite 230/400V 2N\~50 Hz

Teho 7,4 kW

Malli IN 6084 TF

- Induktiokeittoalue :

-Induktiokeittoalue : ∅ 220x190 mm 2,2 kW

-Pikainduktiokeittoalue: ∅ 220x190 mm 2,2 kW / 3,5 kW

Mitat 576 x 518 x 59;

Paino ca.10,5 kg;

Täyttää eurooppalaisten standardien EN 60335-1; EN 60335-2-6.
