KÄYTTÖOHJE TX-740 PROFOON

GEBRUIKSAANWIJZING

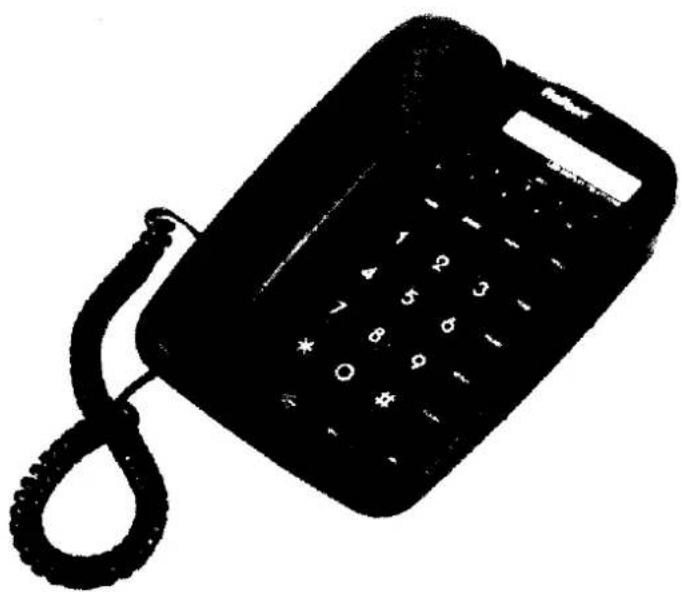

Black silhouette of a classic desktop telephone with keypad and cord (no text or symbols visible)

Profoon®

TX-740

INHOUDSOPGAVE

FUNKTIE OVERZICHT.... blz: 2

VOORBEREIDING

battenjen 3
wandmontage....3
telefoonhoom....3
telefoonaansluiting....3
toon/puls 3

GEBRUIK

opgebeld worden....
uitbellen....
handenvrij....
laatste nummer geheugen....
mute....
wachtstand....
doorverbinden....5
pauze
teledienst toets....
flash

GEHEUGENS

inprogrammeren....7
uitkiezen....
wissen
geheugen index....
opmerking....

DISPLAY& ALARM

instellen aktuele tijd....
instellen alarmsignaal....8
voorbeeld instellen....
werking alarm....
gesprekstimer....9
instellen helderheid display....9

UITBELBLOKKERING

blokkening instellen
voorbeeld....
blokkering opheffen....10 10

PLAATSING / ONDERHOUD 10

ATTENTIE:

plaats eerst de battarijen voordat de TX-740 met de telefoonaansluiting verbonden wordt: zie ook item 'Batterijen' op bladzijde 3.

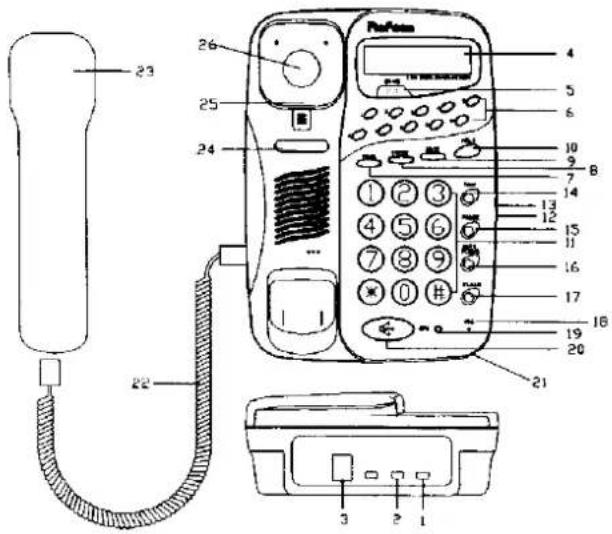

FUNKTIE OVERZICHT

1. RINGER H-M-L : belvolume schakelaar
2. T-P : schakelaar voor uitkiezen op TOON of PULS
3. TEL : aansluiting naar telefoon-wandkontaktdoos
4. display : afleesvenster voor tijd/datum en voor het telefoonnummer
5. ALARM : alarmfunktie aan/uit loets
6. 1-20 : direkt-geheugen toetsen
7. PAGE : selektietoets geheugens 1-10 of 11-20
8. STORE : geheugen-inbreng toets
9. MUTE : om de mikrofoon tijdelijk uit te schakelen
10. HOLD : om het gesprek even in de wachtstand te parkeren
11. : toetsenbord
12. : handenvrij-volume regelaar
13. : geheugen-index kaart
14. TONE : telediensitoels voor het tijdelijk omschakelen van puls naar toon
15. PAUSE : voor het inlassen van een wachttijd tijdens het uitkiezen
16. REDIAL : laatste nummer geheugen
17. FLASH : doorverbindtoets voor op sommige centrales
18. MIC : ingebouwde mikrofoon voor het handenvrij telefoneren
19. 'in-gebruik' lampje
20. SPK : handenvrij toets
21. : batterij kompartiment
22. : krulsnoer
23. : hoom
24. : eigen-nummer kaartje
25. : hoorn-ophanghaak bij muurbevestiging
26. : verbreekkontakt

VOORBEREIDING

Batterijen:

Voordat de TX-740 aan het telefoonnet wordt aangesloten, dienen 4 stuks batterijen geplaatst te worden:

1. open het batterij kompartiment door het schroefje met een kleine kruiskop-schroevedraaier los te draaien en het klepje, door het opzij drukken van het borgings-lipje,los te nemen;
2. plaats 4 stuks 1,5 volt AAA batterij (polloodcel); let op de juiste polanteit, gebruik alleen volle batterijen van hetzelfde merk en type en gebruik geen oplaadbare batterijen;
3. sluit het baterij kompartiment en borg dit door het terugschroeven van het kruiskop-schroefje
4. Gool lege batterijen niet weg maar lever deze in bij uw plaatselijk depot voor Klein Chemisch Afval.

Wandmontage:

• wordt de TX-740 aan een wand gehangen, boor dan boven elkaar en met een onderlinge afstand van 10 cm twee gaten in de wand en plaats hierin pluggen met schroeven; laat de kop van de schroeven enkele millimeters uitsteken;
• schuif de hoomhanglip [25] uit de houder en plaats deze 180° gedraaid weer terug; deze lip houdt de hoom vast bij muurmontage;
• hang de set op door de uitsparingen in de bodem van het bassideel over de schroeven in de muur te schuiven en de telefoon licht naar beneden te drukken;
• het telefoonsnoer dient nadien met kabelbeugeltjes gefixeerd te worden.

Telefoonhoorn:

- verbind de hoom met het toestel door het kruisnoer [22] in de modulaire aansluitingen in de hoom en het toestel te klikken; druk de stekkertjes aan tot de klik.

Telefoon aansluiting:

• klik het kleine stekkertje aan het telefoonsnoer achter in de basis in aansluiting TEL [3]; druk de stekkertjes aan tot de klik;
• plug de telefoon stekker in de telefoon wandkontaktdoos.

Toon/Puls:

De TX-740 is voorzien van een selektie schakelaar voor het benodigde kiessysteem (zie de TONE/PULSE schakelaar [2] aan de achterzijde van het toestel).

• zet deze schakelaar in de positie PULSE als u aangesloten bent op een konventionele centrale (draaischijf of IKD).
• zet deze schakelaar in de positie TONE als u aangesloten bent op een elektronische centrale (druktoets of TDK).

GEBRUIK

Opgebeld worden:

• het bel-volume is instelbaar met de bel-volume schakelaar [1] aan de achterzijde van het toestel: Hi = hard
• neem de hoom op en begin het gesprek.

$$ \mathrm{Mi} = \text { n o r m a a l } $$

$$ \text { Low } = \text { zacht } $$

Uitbellen:

• neem de hoom [23] op;
• toets, zodra de kiestoon klinkt, via het toetsenbord [11] het gewenste telefoonnummer in.

Handenvrij:

• door op de luidspreker-toets 'SPK' [20] te drukken, wordt het handenvrij circuit ingeschakeld en klinkt de kiestoon uit de ingebouwde luidspreker;
• regel het volume met de volume schuif [12] aan de rechterzijde van het toestel;
• kies het nummer op de normale wijze;
• het gesprek is volledig handenvrij door de ingebouwde luidspreker en mikrofoon te voeren echter daar het circuit schakelend is, dwz of praten of luisteren, dient u uw gesprekpartner uit te laten spreken daar anders delen van het gesprek zullen wegvallen; vermijd ook harde achtergrond geluiden;
• door de hoom op te nemen, kan het gesprek via de hoom voortgezet worden; een door de hoom gevoerd gesprek kan handenvrij voortgezet worden door het drukken op de handenvrij-toets (de hoom wordt nu uitgeschakeld);
• druk nogmaals de handenvrij-toets in of leg de hoom neer om de verbinding te verbreken.

Laatste nummer geheugen:

• neem de hoom op of schakel de handenvrij-funktie in en wacht op de kiestoon;
• druk eenmaal op toets REDIAL [16]; de TX-740 kiest nu het laatst gedraaide nummer automatisch één keer.

Het is niet mogelijk dit laatste nummer geforceerd uit het geheugen te wissen. Indien het niet gewenst is dat uw laatst gekozen nummer in het geheugen blijft, neem dan na het gesprek de hoom nogmaals op en kies het nummer 0. Deze 0 wordt nu als laatst gedraaid nummer onthouden.

Mute:

• door op de knop MUTE [9] te drykken, wordt de mikrofoon van de TX-740 uitgeschakeld en kunt overleggen zonder dat uw telefoongesprekspartner meeluistert:
• druk nogmaals op knop MUTE om het telefoon gesprek voort te zetten.

Wachtstand:

• druk, tijdens het telefoongesprek, op de HOLD toets [10]: het gesprek wordt nu in de wacht gezet en het "in-gebruik" lampje [19] gaat knipperen;
• werd het gesprek door de hoom gevoerd dan kan de hoom neergelegd worden; neem de hoom op om het gesprek voort te zetten;
• wordt tijdens de wachtstand de hoom niet neergelegd, dan nogmaals op HOLD drukken om het gesprek te hervatten;
• werd het gesprek handenvrij gevoerd, dan nogmaals de luidsprekertoets indrukken om het gesprek voort te zetten.

Doorverbinden:

A. zonder huiscentrale

- indien tijdens de wachtstand de hoom wordt neergelegd, is het mogelijk om het gesprek via een parallel geschakelde telefoon over te nemen; de TX-740 schakelt zichzelf nu uit. Op deze wijze is het mogelijk om een gesprek door te verbinden.

B. indien aangesloten op een huiscentrale;

- De TX—740 is geschikt voor het doorverbinden van gesprekken op een huis—of kantoorcentrale indien deze centrale gesprekken doorverbindt door het enkel indrukken van het gewenste toestelnummer of door het indrukken van toets FLASH (ook toets R genoemd) gevolgd door het gewenste toestelnummer.

Pauze:

Indien u belt via een huis- of kantoorcentrale waarbij de buitenlijn moet worden aangevraagd, is het raadzaam om na het aanvragen van deze buitenlijn eenmaal op de pauzetoets [15] te drukken; het toestel wacht nu even zodat de PTT kiestoon tijd krijgt om door te komen.

Deze pauze-tijd wordt ook in het laatste nummer geheugen bewaard zodat het herhalen van het nummer niet te snel gaat.

Teledienst toets:

Voor verbinding met computer-databanken e.d. is het meestal nodig dat toon-signalen worden ingegeven.

Als u op een konventionele centrale (puls) bent aangesloten, druk dan, nadat de verbinding met de computerdiensl is gelegd, éénmaal op de TONE toets waarna alle intoetsingen met computerlonen uitgezonden worden.

Staat het toestel reeds op loon-kiezen, dan kan er direkt van computer-diensten en tele-services gebruik gemaakt worden.

Opm: Hetzelfde wordt verkregen door op de toets * te drukken.

Flash:

Toets flash kan gebruikt worden om gesprekken door te verbinden indien u aangesloten bent op een huis—of kantoor centrale (zie ook hoofdstuk DOORVERBINDEN).

Bij aansluiting op het direkte telefoonnet kan toets FLASH gebruikt worden voor het aktiveren van speciale netwerkdiensten die uw telefoonmaatschappij u kan bieden. Raadpleeg desgewenst uw leverancier.

De FLASH verbreektijd bedraagt 100 ms.

GEHEUGENS

De TX-740 heeft een geheugenkapaciteit van 20 telefoonnummers die elk 16 cijfers lang mogen. zijn (inklusief een eventuele pauze).

De eerste tien telefoonnummers zijn direkt oproepbaar, de 2e reeks van 10 nummers zijn oproepbaar na het indrukken van de PAGE toets [7].

Programmeren geheugens:

1. laat de hoom op het toestel liggen;
2. druk eenmaal op knop STORE [8];
3. voer via het toetsenbord het telefoonnummer in;
4. druk nogmaals op STORE;
   5A. druk direkt op een van de tien geheugenloetsen om het nummer op te slaan in de eerste groep van 10 nummers (nrs 1-10) of
   5B. druk eerst op PAGE [7] gevolgd door een van de 10 geheugen toetsen voor de 2e groep van 10 geheugens (nrs 1.1-20);
5. er kinkt een lange piep als akseptatie toon;
6. herhaal stap 2-5 voor de overige nummers.

Uitkiezen geheugens:

1. neem de hoom op of schakel de handenvrij funkcie in en wacht op de kiestoon:
   2A. druk direkt op een van de 10 geheugentoetsen voor het uitkiezen van de geheugens 1-10; of
   2B. druk op PAGE [7] gevolgd door een van de 10 geheugentoetsen voor het uitklezen van de geheugens 11-20;
2. het nummer wordt nu automatisch gekozen.

Wissen geheugens:

1. laat de hoom op het toestel liggen:
2. druk 2 x op toets STORE [8];
3. druk op de gewenste geheugentoets die u wilt wissen.

Geheugenindex kaart:

Op de uitklapbare geheugenindex kaart [13] kunnen de bijbehorende namen van de geheugennummers genoteerd worden.

Opmerking:

Bij het telefoneren via een huis-of kantoor centrale is het raadzaam om een pauze mee te programmeren; zie hiervoor het hoofdstuk PAUZE.

DISPLAY & ALARM

Het display geeft in rust de tijd en datum weer en bij het uitkiezen verschijnt het handmatig ingetoetste of het geheugennummer op het schem; dit nummer gaat over in een timeruitlezing die de gespreksduur bijhoudt.

De alarmfunktie van de TX-740 laat op de geprogrammeerde tijd een attentietoon klinken.

Instellen aktuele tijd:

1. laat de hoom op het toestel liggen;
2. druk eenmaal op knop STORE [8];
3. druk eenmaal op knop HOLD [10]
4. voer via het toestenbord de datum in (MMDD)
5. druk op * indien het voor de middag is (AM) of druk op # indien het na de middag is (PM);
6. voer via het toelsenbord de tijd in (HHMM) in een 12 uurs notatie (15.00 uur is dan 03.00 uur).
7. er klinkt een lange plep en het display geeft de tijd + datum weer.

Na elke toetsaanslag klinkt een kort piepje, klinkt er geen piepje, dan is een foutieve invoer gekonstateerd (bijvoorbeeld maandnummer groter dan 12 of minuten meer dan 60)

Instellen alarmsignaal:

1. laat de hoom op het toestel liggen;
2. druk eenmaal op knop STORE [8];
3. druk eenmaal op knop ALARM [5];
4. druk op * indien het alarm voor de middag (AM) of druk of # indien het alarm na de middag (PM) moet klinken;
5. voer via het toetsenbord de tijd in (HHMM) in een 12 uurs notatie (15.00 uur is dan 03.00 uur).
6. er klinkt een lange piep en het display geeft de tijd + datum weer.

voorbeeld instellen tijd

het is 9 juli, 20.15h		alarm om 7 uur 's ochtends
toets: STORE (=programmeermode)HOLD (=betreft de tijd)07 (=juli)09 (=dag)# (=na de middag)08 (=8 uur)15 (=15 minuten)		toets: STORE (=programmeermode)ALARM (=betreft alarm)* (=voor de middag)07 (=7 uur)00 (=0 minuten)

Na elke toetsaanslag klinkt en kort piepje, klinkt er geen piepje, dan is een foutleve invoer gekonstateerd.

Werking alarm:

Druk op de knop AL-CLOCK [5] zodat op het display het wek-teken oplicht ((.)); het alarm is nu geaktiveerd, Druk nogmaals op deze knop zodat het wek-teken verdwijnt; het alarm is nu uitgeschakeld.

Indien het alarm is geaktiveerd, zal op de ingestelde tijd een signaal klinken. Dit signaal stopt automatisch na 1 minuut of eerder bij het opnemen van de hoorn.

Mits de alarmfunktie niet wordt uitgeschakeld, zal het alarmsignaal dagelijks worden herhaald.

Gesprekstimer:

Tijdens een telefoongesprek, zowel uitgaand als inkomend, wordt op het display de gesprekstijd bijgehouden. Na het neerleggen van de hoorn blijft de totaaltijd nog 4 seconden op het schem staan en verdwijnt dan.

Instellen helderheid display:

De intensiteit van het display kan ingesteld worden op licht, normaal of schem:

1. laat de hoom op het toestel liggen;
2. druk eenmaal op knop STORE [8];
3. druk eenmaal op knop PAGE [7];
4. druk op 1 voor een lichte weergave, druk op 2 voor een normale weergave, druk op 3 voor een intensieve weergave.

Er klinkt een lange piep en het display geeft de tijd + datum weer.

UITBELBLOKKERING

Het is mogelijk om de TX-740 te blokkeren voor uitgaande telefoon nummers die met een bepaald cijfer, of kombinatie van cijfers, beginnen.

Blokkering instellen:

Maximaal 3 cijfers kunnen ingegeven worden waarbij de gebruiker de keuze heeft om deze cijfers apart, of in kombinatie te laten blokkeren (voorbeeld: alles blokkeren wat met een 0, een 1 of een 2 begint, of alles blokkeren wat met 012 begint).

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet

weggooien maar inleveren als KCA.

1. laat de hoom op het toestel liggen;
2. druk eenmaal op knop STORE [8];
3. druk eenmaal op knop MUTE [9];
4. voer begin cijfer(s) in
   5A. druk op MUTE en ga naar stap 4 voor nog meer begincijfer(s) of
   5B. druk of STORE - MUTE om de begincijfers op te slaan.

voorbeeld:

blokker alles wat begint met een 0 en alles wat begint met een 9:		blokkeer alles wat begint met 063:		blokkeer alles wat begint met 00 en alles wat begint met 9
toets	STORE	loets	STORE	toets	STORE
	MUTE		MUTE		MUTE
	0		063		00
	MUTE		STORE		MUTE
	9		MUTE		9
	STORE				STORE
	MUTE				MUTE

Blokkering opheffen:

Het is niet mogelijk om via het toetsenbord de blokkering op te heffen; dit is alleen mogelijk door verwijderen van de batterijen en het loskoppelen van de telefoon van het telefoon-net gedurende enkele minuten maar dan zijn ook alle geheugens + de tijd-instellingen weg.

Een alternatief voor het opheffen van de blokkering is het inprogrammeren van een niet bestaand nummer als blokkerings-nummer (bijvoorbeeld het nummer 111)

PLAATSING / ONDERHOUD

Plaats de telefoon niet in direkt zonlicht of in een vochtige ruimte.

Vermijd plaatsing direct naast zware electrische verbruikers zoals bijvoorbeeld TV's en magnetrons, deze kunnen de werking van de telefoon storend beïnvloeden. Ook in zware elektro - magnetische velden van bijvoorbeeld een zender, kan de werking van het toestet beïnvloed worden.

Het kabinet alleen reinigen met een vochtige doek, nooit chemische reinigingsmiddelen gebruiken.

Plaats de TX-740 niet op met cellulose behandelde oppervlakken; de rubberen voetjes kunnen hierop sporen achterlaten.
