KÄYTTÖOHJE AWE 6723 WHIRLPOOL

1. Pura laite pakkauksestaan ja tarkista se

a. Leikkaa kutistekalvopakkaus auki ja poista se.

b. Poista yläosan suojus ja kulmasuojat.

c. Poista alaosan suojus kallistamalla pesukone yhden takakulman varaan.

d. Avaa kansi painamalla sitä kevyesti alaspäin nostaen samalla kahvasta. Poista polystyreenipehmuste (mallikohtainen).

e. Poista sininen suojakelmu käyttöpaneelin päältä (mallikohtainen).

- Kun olet purkanut koneen pakkauksestaan, tarkista että se ei ole vaurioitunut. Jos et ole varma asiasta, älä käytä konetta. Ota yhteys huoltoon tai jälleenmyyjään.

- Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta; ne voivat aiheuttaa vaaratilanteita.

2. Poista kuljetustuki

- Pesukoneeseen on kuljetuksen ajaksi kiinnitetty ruuvit ja tuki, jotka estävät sen vaurioitumisen kuljetuksen aikana. Kuljetustuki on poistettava ennen pesukoneen käyttöönottoa (katso "Asennus/Kuljetustuen poistaminen").

3.Asenna pesukone

- Sijoita pesukone vakaalle ja tasaiselle lattialle.

- Tasapainota ja suorista kone säädettävien jalkojen avulla (katso Asennusohjeiden kohtaa Koneen tasapainottaminen).

4. Vedensyöttö

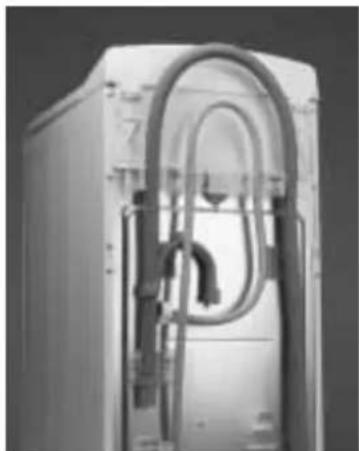

- Kiinnitä vedenottoletku paikallisen vesilaitoksen ohjeiden mukaisesti (katso "Asennus/Vedenottoletkun liitäntä").

• Vedensyöttö: Vain kylmä vesi

Vain Isossa-Britanniassa ja Irlannissa:

- Veden otto: lämmin- ja kylmätäyttö (mallikohtainen)

Kuuman veden lämpötila ei saa ylittää 60°C astetta.

5. Poistoletku

- Kytke poistoletku lappoon tai taivuta se pesualtaan reunan yli "U"-kappaleen avulla (katso "Asennus/Vedenpoistoletkun liitäntä").

- Jos pesukone on liitetty kiinteään viemäriliitäntään, varmista, että liitännässä on venttiili, joka estää takaisinimun.

6.Sähköliitäntä

- Sähköliitännät saa tehdä vain asiantunteva sähköasentaja käyttöohjeita ja paikallisia turvamääräyksiä noudattaen.

- Tekniset tiedot (jännite, teho ja sulakkeet) on merkitty pesukoneen taakse kiinnitettyyn arvokilpeen.

- Pesukoneen saa kytkeä vain maadoitettuun pistorasiaan voimassaolevien määräysten mukaisesti. Pesukoneen maadoitus on lakisääteinen. Valmistaja ei vastaa ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinko on syntynyt suoraan tai välillisesti ohjeiden noudattamisen laiminlyönnin vuoksi.

- Älä käytä jatkojohtoja tai haaroitusrasioita.

- Irrota pistoke pistorasiasta aina ennen koneen puhdistusta tai huoltoa.

- Asennuksen jälkeen verkkopistorasian tai verkkosyötön kaksinapaisen kytkimen on oltava paikassa, jossa se on helposti saavutettavissa.

- Jos pesukone on vahingoittunut kuljetuksessa, älä käytä sitä. Ilmoita asiasta huoltopalveluun.

- Virtajohdon saa vaihtaa vain huoltopalvelu.

- Pesukoneen saa kytkeä vain maadoitettuun pistorasiaan voimassa olevien määräysten mukaisesti. Erityisesti, jos kone asennetaan kylpyhuoneeseen tai tilaan, jossa on suihku, se on suojattava vähintään 30 mA:n jäännösvirtasuojauksella. Pesukoneen maadoitus on lakisääteinen. Valmistaja ei vastaa ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinko on syntynyt suoraan tai välillisesti ohjeiden noudattamisen laiminlyönnin vuoksi.

- Pesukone on tarkoitettu kotitalouskäyttöön vain sille tarkoitettuihin käyttötarkoituksiin.

Mitat:

Leveys: 400 mm

Korkeus: 900 mm

Syvyys: 600 mm

ENSIMMÄINEN PESUKERTA

Pese ensimmäinen koneellinen tyhjänä. Tällä tavoin voidaan poistaa valmistajan suorittaman koekäytön aikana koneeseen mahdollisesti jäänyt vesi.

1. Avaa vesihana.
2. Sulje rummun luukut.
3. Annostele pesuainelokeroon vähän pesuainetta (noin 30 ml)
4. Paina "On/Off" -painiketta.
5. Valitse lyhyt pesuohjelma (katso ohjelmataulukkoa).
6. Paina "Start"-painiketta.

VAROTOIMIA JA YLEISIÄ SUOSITUKSIA

1.Pakkaus

- Pakkausmateriaalit ovat 100%:sti kierrätyskelpoisia, ja niihin on merkitty kierrätyskelpoisuutta ilmaiseva symboli Hävitä pakkaus paikallisten määräysten mukaisesti.

2. Energiansäästövinkkejä

• Pese täysiä koneellisia, niin sähkön, veden, pesuaineen ja ajan käyttö on mahdollisimman tehokasta.
• Älä ylitä pesuainepakkauksen annosteluohjeita.
• Ekopallo on vedenpoistojärjestelmän erikoisominaisuus, jonka avulla voidaan estää pesuaineen pääsy pois rummusta ja sen haitallinen ympäristöön joutuminen.
• Käytä esipesua vain hyvin likaisille pyykeille. Voit säästää pesuainetta, aikaa, vettä ja 5-15 % sähkönkulutuksesta, kun et esipese vain vähän likaisia tai normaalilikaisia pyykkejä.
• Esikäsittele tahrat tahranpoistoaineella tai liota kuivuneita tahroja ennen pesua, niin varsinaiseen pesuun riittää matalampi lämpötila.
• Säästät jopa 50 % energiaa, kun käytät 60 °C asteen ohjelmaa 90 °C ohjelman sijaan tai 40 °C asteen ohjelmaa 60 °C ohjelman asemesta.
• Jos koneessa on säädettävä linkousnopeus, voit säästää aikaa ja energiaa rumpukuivauksessa valitsemalla suuremman linkousnopeuden, jolloin pyykki on kuivempaa ennen rumpukuivausta.

3. Pakkauksen ja käytöstä poistetun pesukoneen hävittäminen

• Pesukone on valmistettu kierrätyskelpoisista materiaaleista. Hävitä pesukone paikallisten jätehuoltomääräysten mukaisesti.
• Kun poistat laitteen käytöstä, leikkaa sähköjohto irti, ettei laitetta voi enää kytkeä sähköverkkoon.
• Poista pesuaineet pesuainelokerikosta ennen pesukoneen käytöstäpoistoa.

4. Lasten turvallisuus

- Älä anna lasten leikkiä pesukoneella tai mennä sen sisään.

5.Yleisiä suosituksia

• Irrota sähköjohto pistorasiasta, kun kone ei ole käytössä. Sulje vesihana.
• Sammuta virta laitteesta ja irrota sähköjohto pistorasiasta ennen puhdistusta tai huoltoa.
• Puhdista pesukoneen ulkopinta neutraalilla pesuaineella ja kostealla rievulla.
• Älä käytä hankaavia pesuaineita.
• Älä yritä avata kantta väkisin.
• Virtajohdon voi tarvittaessa vaihtaa uuteen samanlaiseen, joita on saatavilla valtuutetusta huoltopalvelusta. Virtajohdon saa vaihtaa vain pätevä sähköasentaja.

6.EU-yhdenmukaisuusilmoitus

- Tämän pesukoneen suunnittelussa, valmistuksessa ja markkinoinnissa noudatetaan seuraavien EU-direktiivien turvavaatimuksia: 73/23/EEC Pienjännitedirektiivi 89/336/EEC EMC-direktiivi 93/68/EEC CE-merkintädirektiivi

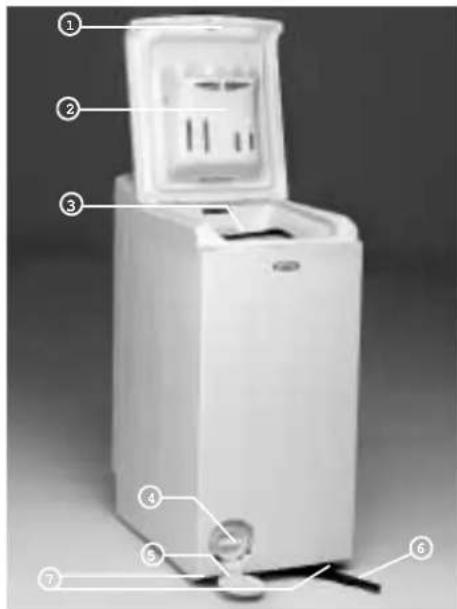

1. Kansi
2. Pesuainelokerikko
3. Rummun luukut
4. Pumppu ja roskaloukku
5. Huoltopalvelun tarra (roskaloukun kannen takapuolella)
6. Siirtovipu (mallikohtainen)

- Pesukoneen siirtäminen: vedä vipua vähän ulospäin kädelläsi ja vedä se sitten ulos jalan avulla esteeseen saakka.

1. Säädettävät jalat

1. Lajittele pyykki

2. Materiaalin/pesumerkinnän mukaan Puuvilla, sekoitemateriaalit, Easy care -käsitellyt tekstiilit / tekokuidut, villa ja käsin pestävät tekstiilit erikseen.

3. Värin mukaan Pese valkoiset ja värilliset erillään. Pese uudet värilliset vaatteet muista erillään.
4. Koon mukaan Erikokoisten vaatteiden peseminen yhdessä parantaa pesutehoa ja pyykkien paino jakautuu tasaisemmin rumpuun.
5. Kuitujen arkuuden mukaan Pese arat kuidut erikseen: käytä erikoisohjelmaa pestessäsi villavaatteita (Pure New Wool) verhoja ja muita arkoja tekstiilejä. Irrota aina verhojen ripustimet tai pese verhot puuvillapussissa. Pese käsin pestävät pyykit erikoisohjelmalla. Pese sukat, vyöt ja muut pienet vaatekappaleet sekä vaatteet, joissa on hakasia (esim. rintaliivit) erityisissä pesupusseissa tai vetoketjullisen tyynyliinan sisällä.
6. Tyhjennä taskut Kolikot, hakaneulat, tms. saattavat vahingoittaa rumpua ja koneen säiliötä.
7. Kiinnittimet Sulje vetoketjut, napit ja hakaset; sido irralliset vyöt ja nauhat yhteen.

Tahrojen poisto

• Veri, maito, kananmuna ja muut orgaaniset tahrat irtoavat tavallisesti ohjelman entsyymivaiheessa.
• Punaviini-, kahvi-, tee-, ruoho- ja hedelmätahrojen yms. poistaminen. lisää tahanpoistoainetta pesuainelokeroon tai kloorivalkaisuainetta lokeroon (mallikohtainen).
• Erityisen vaikeat tahrat on parasta käsitellä ennen pesua.

Värjäys ja valkaisu

Värjäystuotteet sisältävät tavallisesti väriainetta, kiinnitettä ja suoloja. Kaada väriaine, kiinnitysaine ja viimeiseksi suola suoraan tyhjään rumpuun. Täytä kone.

• Käytä ainoastaan pesukonekäyttöön tarkoitettuja värjäys- ja valkaisuaineita.
  • Noudata valmistajan ohjeita.
• Koneen muovi- tai kumiosiin saattaa tulla väri- tai valkaisuaineläiskiä.

Tärkkäys

- Liuota/laimenna nestemäinen tai jauhemainen tärkki astiassa n. 1 litraan vettä. Täytä pesukone, sulje rummun luukut ja kaada tärkkiliuos suoraan rumpuun. Sulje sen jälkeen koneen kansi, valitse ohjelma "Huuhtelu ja linkous" ja käynnistä kone.

Pesukoneen täyttö

1. Rummun luukkujen avaaminen ja sulkeminen.
2. Avaa rumpu painamalla painiketta samalla kun pidät suurempaa luukkua paikallaan.
3. Työnnä vaatekappaleet rumpuun yksi kerrallaan sullomatta. Noudata "ohjelmataulukossa" mainittuja täyttömääriä: jos kone täytetään liian täydeksi, pesutulos ei ole hyvä, ja vaatteet rypistyvät.
4. Sulje rumpu kääntämällä molemmat luukun puoliskot keskelle. Huomio: varmista, että rummun luukut ovat kunnolla kiinni ja että painike tulee esiin suuremman luukun reunasta.

1. Avaa kansi.
2. Avaa rumpu kääntämällä nuppia.
3. Työnnä vaatekappaleet rumpuun yksi kerrallaan sullomatta. Noudata "ohjelmataulukossa" mainittuja täyttömääriä: jos kone täytetään liian täydeksi, pesutulos ei ole hyvä, ja vaatteet rypistyvät.
4. Sulje rumpu kääntämällä ensin alas etuluukku ja sitten takaluukku (kääntämättä nuppia) kunnes tunnet vastusta.

Pesuaineen ja lisääaineiden valinta

Pesuaineen valintaan vaikuttavat:

- materiaali (puuvilla, Easy care -käsitellyt tekstiilit / tekokuidut, arat tekstiilit, villa)

Huom: käytä villalle vain erikoispesuaineita.

• pyykin väri
• pesulämpötila
  • lian tyyppi ja likaisuusaste

Huomautuksia:

Vaaleat pesuainejäämät tummissa vaatteissa johtuvat nykyaikaisten fosfaatttomien pesujauheiden liukenemattomista aineista. Jos vaatteissa on valkoisia läiskiä, voit poistaa ne ravistelemalla tai harjaamalla, tai käytä nestemäistä pesuainetta.

Säilytä pesuaine ja lisääineet kuivassa paikassa poissa lasten ulottuvilta.

Käytä vain kotitalouspesukoneille tarkoitettuja pesuaineita ja pyykin lisääaineita.

Käytä vain pesukonekäyttöön soveltuvia kalkinpoisto-, värjäys- ja valkaisuaineita. Kalkinpoistoaineissa voi olla ainesosia, jotka vahingoittavat pesukonetta.

Älä käytä liuottimia (tärpätti, bensiini, jne.). Älä pese koneessa liuottimilla tai tulenaroilla nesteillä käsiteltyjä tekstiilejä.

Annostelu

Noudata pesuainepakkauksen ohjeita huomioiden seuraavat asiat:

• likaisuusaste ja lian tyyppi

• pyykin määrä

• täysi kone: noudata pesuaineen valmistajan ohjeita

• puolitäyttö: käytä 3/4 täydelle koneelle suositellusta määrästä
• vajaatäyttö (noin 1 kg): käytä puolet täydelle koneelliselle suositellusta määrästä

- veden kovuus alueella (kysy paikalliselta vesilaitokselta): pehmeä vesi vaatii vähemmän pesuainetta kuin kova vesi.

Huomautuksia:

Jos pesuainetta on liikaa, vaahtoa muodostuu runsaasti, ja pesuteho alenee. Jos vaahtoa on liikaa, on mahdollista että kone ei linkoa.

los pesuainetta on liian vähän, pyykki voi jäädä harmaaksi ja rumpuun, altaaseen sekä lämmittimeen voi syntyä kertymiä.

Jos käytät tiivistemäistä huuhteluainetta, lisää lokeroon vettä "MAX"-merkkiin saakka.

Tiivisteitä käytettäessä pesuaineen liukenemisen voi varmistaa käyttämällä pesuainepakkaukseen kuuluvaa pesupalloa tai -pussia, joka asetetaan suoraan rumpuun.

VEDEN KOVUUS

VEDEN KOVUUSASTE OMINAI-SUUDET		SAKSA°dH	RANSKA°fH	ENGLANTI°eH
1	pehmeä	0-7	0-12	0-9
2	normaali	7-14	12-25	9-17
3	kova	14-21	25-37	17-26
4	erittäin kova	yli 21	yli 37	yli 26

Pesuaineen ja lisääineiden annostelu

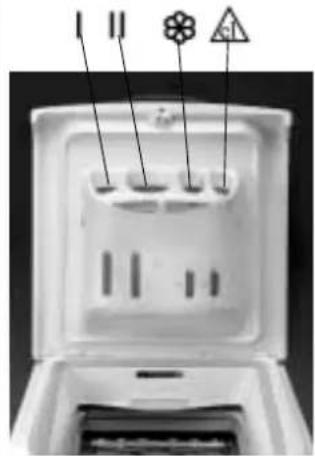

Pesuainelokerikossa on mallista riippuen kolme tai neljä lokeroa.

Annostele pesuaine:

• Pesujauhe esipesua ja varsinaista pesua varten
• Pesujauhe varsinaista pesua varten, ei esipesua
• Huuhteluaine ja tärkki, älä annostele ainetta yli "MAX"-merkin.
• Kloorivalkaisuaine, älä annostele ainetta yli "MAX"-merkin. (vain nelilokeroiset mallit)
• Tahranpoistoaine
  • Vedenpehmennysaine (veden kovuus 4)
  • Tärkki (veteen liuotettu)

Älä täytä lokeroïta yli "MAX"-merkin.

Älä käytä nestemäisiä pesuaineita pesuohjelmassa, johon kuuluu esipesu.

Pesuohjelmissa, joihin ei kuulu esipesua, ja lämpötilalle kylmästä 40° C asteeseen, suositellaan nestemäistä pesuainetta, jotta pyykkiin ei tule valkoisia läiskiä.

1. Täytä kone, sulje rummun luukut ja varmista, että ne ovat kunnolla kiinni.
2. Annostele pesuaine ja lisääineet lokerikkoon. Älä ylitä merkkia "MAX". Lue ohjeet kohdasta "Pesuaineet ja lisääineet".

Valitse ohjelma

1. Paina "On/Off" -painiketta. "On/Off" -painikkeen merkkivalo, linkousnopeuden merkkivalo ja, mallista riippuen, lämpötilan merkkivalo syttyvät.

2. Käännä ohjelmanvalitsin haluamasi ohjelman ja lämpötilan kohdalle. Valitse haluamasi lisätoiminnot Ohjelmataulukon ohjeiden mukaisesti.

Valitsin liikkuu puoli askelta. Lämpötilan merkkivalo (jos koneessa on sellainen) syttyy valitun lämpötilan kohdalta.

Ajastin (mallikohtainen)

"Ajastin"-painikkeella pesuohjelma voidaan asettaa käynnistymään haluttuna ajankohtana, esimerkiksi yön aikana, kun sähkö on edullisempaa.

• Valitse ohjelma ja lämpötila, linkousnopeus ja lisävalinnat.
• Paina "Ajastin"-painiketta riittävän monta kertaa, jotta voit asettaa haluamasi viiveen: 1, 3, 6, 9 tai 12 tuntia. Vastaava merkkivalo syttyy.
• Käynnistä ohjelma (katso ohjeet alla). Viiveajan kuluessa jäljellä olevaa aikaa vastaava merkkivalo syttyy.
• Viiveajan merkkivalo häviää ohjelman käynnistyessä.

Viiveajan lyhentäminen tai "Ajastin"-valinnan peruuttaminen

- Paina (useita kertoja) "Ajastin"-painiketta.

Viiveajan lisääminen

• Käännä ohjelmanvalitsin "Stop"-asentoon.
• Valitse uudestaan haluamasi ohjelma ja lisävalinnat. Valitse haluamasi viiveaika painamalla (useita kertoja) "Ajastin"-painiketta. Paina "Start"-painiketta.

Ohjelman käynnistys

Avaa vesihana ja paina "Start"-painiketta. "Start"-painikkeen merkkivalo syttyy. Huom: Sähkökatkon sattuessa, tai jos pesukoneen virta katkaistaan ohjelman aikana, ohjelma käynnistyy uudestaan siitä vaiheesta, jossa se keskeytyi.

Pesujakson päättyminen

• Ohjelmanvalitsin on "Stop"-asennossa "O".
• Sammuta virta koneesta painamalla "On/Off"-painiketta.
• Sulje vesihana.
• Odota kunnes kannen lukitus vapautuu (noin 1 minuutti).
• Avaa kansi ja rummun luukut ja poista pyykit koneesta.

Käynnissä olevan ohjelman vaihtaminen

1. Käännä ohjelmanvalitsin uuden ohjelman kohdalle. Ohjelmanvalitsin liikkuu puoli askelta ja "Start"-painikkeen merkkivalo vilkkuu. Valitse haluamasi lisävalinnat ja linkousnopeus.
2. Käynnistä ohjelma painamalla "Start".

Ohjelman keskeyttäminen/tauko

Jos jostakin syystä haluat keskeyttää pesuohjelman tietyksi ajaksi ja jatkaa pesua myöhemmin, toimi seuraavalla tavalla:

1. Paina "On/Off"-painiketta.
2. Kun haluat käynnistää ohjelman uudestaan, paina taas "On/Off"-painiketta.

Pesuohjelman peruuttaminen

1. Käännä ohjelmanvalitsin tyhjennyksen kohdalle.
2. Käynnistä tyhjennys "Start"-painikkeella.

ROSKALOUKUN PUHDISTAMINEN

Pesukoneessa on itsepuhdistava pumppu. Vaatteista irronneet napit tai taskuissa olevat kolikot yms. jäävät roskaloukkuun.

1. Irrota sähköjohto pistorasiasta.
2. Avaa roskaloukun kansi kolikon avulla.
3. Aseta astia sen alapuolelle.
4. Käännä roskaloukkua varovasti vastapäivään, kunnes otin on pystyasennossa; älä irrota loukkua vielä.
5. Odota, että kaikki vesi on valunut pois.
6. Ruuvaa nyt roskaloukku kokonaan auki ja vedä se pois.
7. Poista roskaloukkuun jääneet roskat tai esineet.

8. Varmista, ettei pumpun juoksupyörän (roskaloukun takana) pyörintä ole estynyt.

9. Aseta roskaloukku takaisin paikalleen ja kierrä alas asti myötäpäivään esteeseen saakka (otin tulee vaakasuoraan asentoon).

10. Kaada 0,5 litraa vettä koneen rumpuun ja tarkista, että roskaloukusta ei vuoda vettä.

11. Sulje roskaloukun luukku.

12. Kiinnitä sähköjohto takaisin pistorasiaan.

Tarkista roskaloukku, jos vesi ei poistu koneesta kunnolla tai jos linkous ei toimi.

Koneessa on turvalaite, joka pysäyttää koneen toiminnan ennen jokaista täyttöä, jos allas ei ole täysin tyhjentynyt vedestä edellisen pesuohjelman jälkeen.

Tarkista roskaloukku säännöllisesti kaksi tai kolme kertaa vuodessa ja puhdista se tarvittaessa.

TÄRKEÄÄ: varmista, että vesi on jäähtynyt ennen kuin tyhjennät roskaloukun.

Milloin jäännösvesi pitää tyhjentää (tyhjennysongelma)?

• Pesukoneen kuljetusta (siirtämistä) varten.
• Jos pesukone on asennettu tilaan, jossa lämpötila voi laskea alle nollan, vesi on poistettava jokaisen käytön jälkeen.
• Jos tyhjennysongelman merkkivalo vilkkuu (katso "Vianetsintä")
• Sammuta pesukone ja irrota virtajohto pistorasiasta.
• Sulje hana, irrota vedenottoletku koneesta ja laske vesi astiaan.
• Avaa roskaloukku, laske vesi pieneen, matalaan astiaan ja sulje loukku.

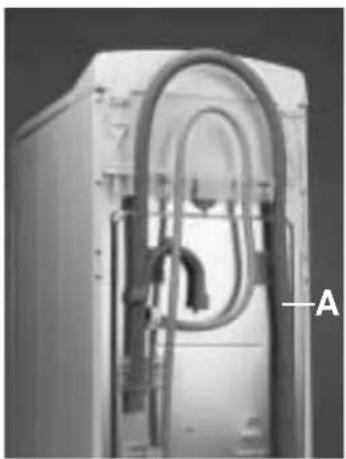

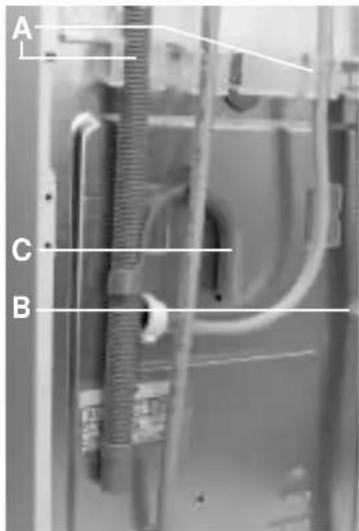

• Irrota poistoletku ja avaa sen jälkeen koneen takana oleva kiinnityssanka (katso nuolta A).
• Laske jäännösvesi matalaan astiaan.
• Odota, kunnes kaikki vesi on valunut pois.
• Aseta poistoletku takaisin paikalleen U-kappaleen päälle ja kiinnitä kiinnityssangan avulla.
• Kiinnitä vedenottoletku takaisin paikalleen ja kytke virtajohto pistorasiaan.

Tärkeää:

- Ruuvaa pesukoneen vedenottoletku kiinni käsin jäännösveden tyhjentämisen jälkeen. Tarkista, että liitokset eivät vuoda avaamalla vesihana täysin auki.

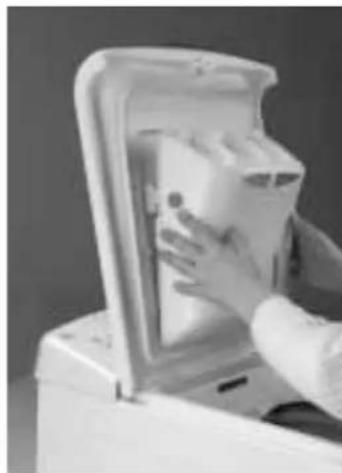

1. Paina lokerikon kummallakin puolella olevia painikkeita.
2. Vedä lokerikkoa itseäsi kohti ja irrota se. Lokerikkoon saa jäädä vähän vettä. Lokerikko on parasta pitää pystyasennossa.
3. Pese lokerikko juoksevalla vedellä. Lokerikossa olevat imukapselit voidaan myös irrottaa puhdistusta varten.
4. Aseta imukapselit takaisin paikalleen lokerikkoon (jos ne on irrotettu). Varmista, että ne kiinnittyvät kunnolla paikalleen.
5. Työnnä lokerikko takaisin paikalleen asettamalla pohjassa olevat kohoumat kannen reikiin ja käännä, kunnes kumpikin päällä olevista painikkeista lukittuu. Huom: varmista, että pesuainelokerikko on kunnolla paikallaan.

Vedenottoletkun suodatin

Tarkista ja puhdista säännöllisesti (vähintään kaksi tai kolme kertaa vuodessa).

1. Irrota sähköjohto pistorasiasta.
2. Sulje vesihana.
3. Irrota letku vesihanasta.
4. Puhdista varovasti letkun päässä oleva suodatin irrottamatta sitä letkusta esim. hammasharian avulla.
   Huom: koneissa, joissa letku on tyyppiä "A", letkua ei saa upottaa veteen.
5. Ruuvaa letku takaisin kiinni hanaan käsin. Älä käytä pihtejä (liitos voi vaurioitua).
   6.Avaa hana ja tarkista, että liitokset eivät vuoda.
6. Kiinnitä virtajohto takaisin pistorasiaan.

Rummun ja säiliön väliin pudonneen esineen poistaminen

Jos rummun ja säiliön väliin vahingossa putoaa joku esine, se voidaan poistaa irrottamalla yksi rummun siivekkeistä:

1. Irrota sähköjohto pistorasiasta.
2. Ota pyykit pois koneesta.
3. Sulje rummun luukut ja käännä rumpua puoli kierrosta.
4. Paina muovikärkeä ruuvitaltalla ja siirrä siiveke vasemmalta oikealle.
5. Se putoaa rumpuun.
6. Avaa rumpu: poista esine rummussa olevan aukon kautta.
7. Aseta siiveke takaisin paikalleen rummun sisäkautta: Aseta muovikärki aukon päälle rummun oikealle puolelle.
8. Liu'uta sen jälkeen muovisiiveke oikealta vasemmalle, kunnes se naksahtaa paikalleen.
9. Sulje rummun luukut, käännä rumpua puoli kierrosta ja tarkista, että siiveke on kiinnittynyt paikalleen kaikista kiinnityskohdistaan.
10. Kiinnitä virtajohto takaisin pistorasiaan.

Pesukone ulkopuolelta ja käyttöpaneeli

• Pyyhi kostealla liinalla.
- Voit käyttää tarvittaessa neutraalia kotitalouspuhdistusainetta (älä käytä voimakkaita tai hankaavia aineita).

VIANETSINTÄ

Pesukoneessa on automaattisia turvatoimintoja, jotka havaitsevat ja ilmaisevat ongelmatilanteen varhaisessa vaiheessa, jotta voit toimia tilanteen vaatimalla tavalla.

Usein ongelmat ovat kuitenkin niin pieniä, että ne saa korjattua muutamassa minuutissa. Esimerkkejä:

\*Pesukone ei käynnisty, mikään merkkivalo ei syty.

Tarkista seuraavat asiat:

• onko virtajohto kiinni pistorasiassa.
  • toimiiko pistorasia (kokeile pöytälampun tai vastaavan avulla).
• onko "On/Off"-painiketta painettu.
  * Pesukone ei käynnisty, mutta merkkivalo palaa ja "Start"-merkkivalo vilkkuu.

Tarkista seuraavat asiat:

- onko ohjelmaa vaihdettu.

Paina uudestaan "Start"-painiketta.

\* Pesukone ei käynnisty, mutta merkkivalo ja "Start"-valo palavat.

Tarkista seuraavat asiat:

- onko pesukoneen kansi kunnolla kiinni. Avaa ja sulje kansi uudestaan.

\* Pesukone pysähtyy kesken ohjelman.

Tarkista seuraavat asiat:

• onko "tyhjennyksen esto" -painiketta painettu: peruuta toiminto painamalla painiketta uudelleen.
• onko ohjelmaa vaihdettu. Valitse haluamasi ohjelma uudelleen ja paina "Start"-painiketta.
• eikö ohjelmaa ole käynnistetty ("Start"-valo vilkkuu). Paina "Start"-painiketta.
• onko pesukoneen turvajärjestelmä pysäyttänyt koneen. Katso vianetsintätaulukkoa.

Kannen tiiviste

- Puhdista silloin tällöin kostealla pyyhkeellä.

Vedenottoletku(t)

- Tarkista säännöllisesti, että vedenottoletkussa ei ole murtumia tai muita vaurioita. Vaihda uusi letku tarvittaessa.

\*Pesuainetta ja lisääaineita on jäänyt pesuainelokeroon pesun päätyttyä.

Tarkista seuraavat asiat:

• onko pesuainelokero kunnolla paikallaan eikä ole tukossa (katso "Puhdistus ja huolto").
• onko vedenottoletkun sihti tukossa (katso "Puhdistus ja huolto").

\* Pesukone tärisee linkouksen aikana.

Tarkista seuraavat asiat:

• onko pesukone tasapainossa ja kaikki neljä jalkaa säädetty (katso "Asennus").
• onko kuljetustuki irrotettu. Kuljetusruuvit ja kuljetustuki on EHDOTTOMASTI poistettava ennen koneen käynnistämistä (katso "Asennus")

\*Kone ei linkoa kunnolla.

Huom: Pesukoneessa on tunnistin, joka havaitsee ja korjaa mahdollisen epätasapainon. Jos koneeseen laitetaan yksittäisiä painavia vaatekappaleita (esim. kylpytakki), linkousnopeus alenee automaattisesti tai linkous keskeytyy, jos epätasapainoa on linkouksen alussa liikaa. Näin vältetään koneen vaurioituminen.

Tarkista seuraavat asiat:

• onko pumpun juoksupyörän pyörintä estynyt (katso "Roskaloukun puhdistus").
• jos pyykki on pesuohjelman päättyessä liian märkää: kokeile lisäämällä vaatteita koneeseen ja linkoamalla pyykki uudelleen.
• onko pyykissä vaahtoa: toista huuhtelu-linkousvaihe poistaaksesi liian pesuaineen.

Jos vaahtoa on liikaa, on mahdollista että linkous ei käynnisty.

Mitä tulee tehdä, jos automaattinen turvajärjestelmä havaitsee ongelman?

Pesuohjelma keskeytyy ja kone ilmaisee (mallista riippuen) vian aiheuttajan eri tavoilla. Vianetsintätaulukko.

“Start”-painikkeen merkkivalo ja seuraava linkousnopeuden merkkivalo vilkuvat	Ongelman kuvaus
1st (“0”) Vedenotto-ongelma
1st (“0”) + 2nd Tyhjennysongelma
Muut yhdistelmät Sähkökomponenttivika
1st (“0”) + 4th Sulkuhanavika

a. \* Täyttöletkuvika (Vettä ei tule tai sitä tulee liian vähän.)

Sammuta virta koneesta painamalla "On/Off" - painiketta ja irrota virtajohto pistorasiasta.

Tarkista seuraavat asiat:

• onko vesihana täysin auki ja vedenpaine riittävä.
• onko täyttöletku mutkalla.
• onko vedenottoletkun suodatin tukossa (katso "Puhdistus ja huolto").
• onko vesi jäätynyt vedenottoletkuun.
• onko pesukoneessa turvaletku, ja turvaventtiili on auki (punainen osoitin turvaventtiilin tarkistusikkunassa). Tässä tapauksessa vaihda tilalle uusi turvaletku.

Kiinnitä sähköjohto takaisin pistorasiaan.

Jatka pesuohjelmaa painamalla "On/Off"-painiketta (älä lisää pesuainetta).

Jos häiriö toistuu, ota yhteys huoltoon (katso "Huoltopalvelu").

b.\* Tyhjennysongelma

Sammuta virta koneesta painamalla "On/Off" - painiketta ja irrota sähköjohto pistorasiasta.

Tarkista seuraavat asiat:

• onko tyhjennysletku mutkalla (katso "Asennus").
• onko pumpun juoksupyörän pyörintä estynyt (katso "Roskaloukun puhdistus").
• onko vesi jäätynyt tyhjennysletkuun. Jos vesi on jäänyt rummun sisälle, sen voi tyhjentää kappaleessa "Jäännösveden tyhjentäminen" annettuja ohjeita noudattaen.

TÄRKEÄÄ: Anna veden jäähtyä ennen sen tyhjentämistä.

Kiinnitä sähköjohto takaisin pistorasiaan. Jatka pesuohjelmaa painamalla "On/Off"-painiketta (älä lisää pesuainetta).

Jos vika esiintyy uudelleen, ota yhteys huoltopalveluun (katso Huoltopalvelu).

c. \*Häiriö sähkömoduulissa

Sammuta virta pesukoneesta. Käynnistä pesukone painamalla kaksi kertaa "On/Off"-painiketta.

Jos vika esiintyy uudelleen, ota yhteys huoltopalveluun (katso Huoltopalvelu).

d.\* Water Stop -sulkuhana on viallinen (mallikohtainen)

Häiriön merkkinä on vianilmaisinten lisäksi se, että pumppu käy.

"Sulkuhanan" vian on voinut aiheuttaa:

1. Liika vaahto.

2. Vuoto vedenottoletkussa tai pesukoneessa.

Sammuta virta pesukoneesta painamalla "On/Off" painiketta, irrota virtajohto pistorasiasta ja sulje vesihana.

Kallista pesukonetta varovasti eteenpäin siten, että vesi valuu pois pohja-astiasta.

Seuraavaksi:

1. Kiinnitä sähköjohto takaisin pistorasiaan.
2. Avaa vesihana (jos "On/Off"-painiketta ei paineta, mutta kone alkaa täyttyä, sulje hana ja ota yhteys huoltoon).
3. Paina "On/Off" -painiketta. Valitse ohjelma uudelleen, lisää tarvittaessa pesuainetta ja paina "Start" -painiketta ohjelman käynnistämiseksi.
   Jos häiriö esiintyy uudelleen, ota yhteys huoltoon (katso "Huoltopalvelu").

HUOLTOPALVELU

Ennen kuin otat yhteyden Huoltopalveluun:

1. Koeta selvittää tilanne itse (katsoVianetsintä").
2. Käynnistä ohjelma uudelleen nähdäksesi, toistuuko häiriö.
3. Jos kone ei edelleenkään toimi asianmukaisesti, ota yhteys huoltopalveluun.

Ilmoita seuraavat asiat:

• Ongelman laatu.
• Pesukoneen malli.
• Huoltokoodi (SERVICE-sanan jäljessä oleva numerosarja).

SERVICE

0000 000 00000

Huoltopalvelun tarra on roskaloukun kannen sisäpuolella tai koneen takana.

• Tarkka osoitteesi.
- Puhelinnumero ja suuntanumero. Ota yhteyttä ensisijaisesti laitteen myyneen jälleenmyyjän huoltopalveluun.

KULJETUS JA KÄSITTELY

1. Irrota sähköjohto pistorasiasta.
2. Sulje vesihana.
3. Irrota vedenotto- ja poistoletkut.
4. Poista kaikki vesi letkuista ja laitteen sisältä (katso "Jäännösveden tyhjennys"). Odota, kunnes vesi jäähtyy välttääksesi onnettomuuksia.
5. Jotta konetta olisi helpompi liikutella, vedä kädelläsi laitteen edessä alhaalla olevaa vipua (mallikohtainen) vähän ulospäin ja vedä vipu sitten jalan avulla ulos esteeseen saakka. Työnnä vipu siirron jälkeen takaisin alkuperäiseen asentoonsa.
6. Kiinnitä kuljetustuki takaisin paikalleen kuljetuksen ajaksi.
7. Kuljeta kone pystyasennossa.
   TÄRKEÄÄ: Älä käytä laitetta vivun ollessa ulosvedetty.

Kuljetustuen poistaminen

Pesukoneeseen on kuljetuksen ajaksi kiinnitetty tuki, joka estää laitteen vaurioitumisen kuljetuksen yhteydessä.

Ennen pesukoneen käyttöönottoa on laitteen taakse sijoitettu kuljetustuki EHDOTTOMASTI poistettava.

1. Ruuvaa auki kaksi ruuvia A ja neljä ruuvia B litteällä ruuviavaimella tai kuusiomutterihylsyavaimella nro 8.
2. Poista kuljetustuki.
3. Kiinnitä neljä ulompaa ruuvia B takaisin paikalleen ja kiristä ne.
4. Poista kaksi tiivistettä C letkunpidikkeestä ja kiinnitä ne koneessa oleviin aukkoihin D.

Huom: muista kiinnittää ja kiristää neljä ulompaa ruuvia.

Asenna pesukone tasaiselle alustalle, lähelle sähkö-, vesi- ja viemäriliitäntöjä.

Jos lattia on epätasainen, säädä koneen jalkoja (älä laita puisia kiiloja, pahvia tms. jalkojen alle):

1. Löysää lukitusmutteri laitteen mukana toimitetun ruuviavaimen avulla.
2. Säädä jalkojen korkeus kiertämällä niitä käsin.
3. Kiristä lukitusmutteri kääntämällä sitä vastapäivään.

Varmista, että kaikki neljä jalkaa ovat tasaisesti lattialla ja että kone on täysin tasapainossa ja vakaa (tarkista vesivaa'an avulla).

Pesukoneen vaatima asennustila: leveys 40 cm ja syvyys 63 cm.

Huom: jos asennat koneen paksun maton päälle, säädä jalkoja siten, että laitteen alle jää riittävästi tilaa ilmankiertoa varten.

Vedenottoletkun kiinnittäminen.

1. Ruuvaa vedenottoletku varovasti kiinni vesihanaan käsin.
2. Tarkista, että letkussa ei ole taitoksia.
3. Tarkista vesihanan ja pesukoneen liitinten tiiviys avaamalla vesihana täysin auki.
   Jos letku on liian lyhyt, vaihda tilalle sopivanpituinen painetta kestävä letku (minimi 1000 kPa - normin EN 50084 mukainen).
   Tarkista säännöllisesti, että letkussa ei ole halkeamia tai muita vaurioita. Vaihda letku tarvittaessa.
   Laite voidaan liittää vesijohtoverkkoon ilman suuntaisventtiiliä.

Vain Isossa-Britanniassa ja Irlannissa:

1. Ruuvaa molemmat vedenottoletkut varovasti kiinni:
2. kuuman (katso A) veden letku,
3. ja kylmān (katso B) veden letku.
   Kuuman veden lämpötila ei saa ylittää 60°C astetta.

Sulkuhanajärjestelmä

(mallikohtainen)

• Ruuvaa letku kiinni vesihanaan. Avaa vesihana täysin auki ja tarkista, että liitos ei vuoda.
• Pesukonetta ei saa liittää paineistamattoman vedenlämmittimen sekoitushanaan!
• Vedenottoletku ja muovirasia sisältävät (mallista riippuen) sähköisiä osia: älä leikkaa letkua tai upota muovirasiaa veteen.
• Jos letku on vahingoittunut, irrota pesukone välittömästi sähköverkosta, sulje hana ja vaihda tilalle uusi letku.

Jos letku on liian lyhyt, vaihda tilalle 3 metrin pituinen sulkuhanaletku (Water Stop) (saatavilla myyntipalvelusta tai jälleenmyyjältä). Letkun saa vaihtaa vain asiantunteva asentaja.

Poistoletkun liittäminen

1. Irrota poistoletku vasemman- ja oikeanpuoleisista liitännöistä, katso kuvan nuolta A.

Tärkeää:

ÄLÄ löysää poistoletkun oikeanpuoleista liitosta, katso kuvan nuolta B. Muuten on olemassa veden vuotamisvaara (kuuma vesi aiheuttaa palovammavaaran).

1. Kiinnitä "U"-kappale (C) poistoletkun irrallaan olevaan päähän.
2. Kiinnitä poistoletku lappoon tai pesualtaan reunan yli "U"-kappaleen avulla. Pieni käsienpesuallas ei ole sopiva vedenpoistoon. Altaan reuna ei saa olla yli 100 cm:n korkeudella lattiasta.

Jos letku ei ole tarpeeksi pitkä, jatka sitä samanlaisella letkulla ja varmista liitos kiinniruuvattavalla letkunkiristimellä. Poistoletkun maksimipituus: 2,50 m.

Maksimipoistokorkeus ("U"-kappale): 100 cm. Minimipoistokorkeus: 55 cm.

Tärkeää:

Varmista, että tyhjennysletku ei ole mutkalla ja kiinnitä se niin, ettei se pääse putoamaan koneen toiminnan aikana.
