KÄYTTÖOHJE KS34KN01 SIEMENS

Viitteltä käytöstä poistoon,turvatoimet ja varlotukset	66,67
Muut määräykset,huomioi ympärölvä lämpõtila	67
Tutustuminen laitteeseen	68
Laitteen sljoitus	68-70
Käynnistys, lämpõtilanvallinta,polskytkenta	70
Ruokien sljoitus	71
Puhdistus	72
Energiansääslöohjeita	72
Miten pienet häirlöt
korjataan itse	73,74
Huolto	74

Viiteitä käyöstä poistoon, turvatoimet ja variotukset

Vanhan laitteen poisto

Turvallisuusohjeet

Tee loppuun käytetyt laitteet heti vaarattomiksi. Irroita pistoke je katkaise verkkojohto. Poista tai riko jousi - tai salpalukko - täten varmistat, etteivät leikkivät lapset sulje itse itseään laitteen sisään ja joudu hengenvaaraan.

Ympäristönsuojeluohjeita

Jäähdytys- ja pakastuslaitteitten jäähdytskoneistossa ja eristeissä on fluorikloorihillivetyä (FKHV). FKHV voi vapautuessaan vahingoittaa ilmakehän otsonikerrosta.

Toimita siksi käytöstä poistettu laite paikalliseen erikoisjätteitten keräyspisteeseen. Huolehdi siitä, etteivät laitteen jäähdytysnesteputket vahingoitu, ennen kuin se on viety pois.

Uuden laitteen pakkauksen jätehuolto

Uuden laitteenne pakkauksessa käytetyt tarvikkeet soveltuvat vaarattomaan jätehuoltoon.

Pahvilaatikon voi pienentää ja antaa paperinkeräykseen.

Kelmut ovat polyetyleeniä (PE) ja pehmusteet polystyroksia (PS), jossa ei ole FKHV:tä. Jos toimitat nämä tarvikkeet erikoisjätepisteseen, ne voidaan johtaa uusiokäyttöön.

Lähimmän erikoisjätepisteen sijainnin saat selville asuinkuntasi kunnantalolta.

Osuutemme puhtaamman ympäristön puolesta - käytämme uusiopaperia.

Turvatoimet ja variotukset

Lue ennen laitteen käyttöönottoa käyttö- ja asennusohjeet huolellisesti. Ne sisältävät laitteen asennukseen, käyttöön ja huoltoon liittyviä tärkeitä viitteitä.

Säilytä käyttö- ja asennusohjeet esim. seuraavaa omistajaa varten.

Valmistaja ei vastaa vahingoista, jos seuraavia ohjeita ei noudateta:

- Tämä laite on erittäin ympäristöystävällinen, sillä sen kylmälaitteisto sisältää Isobuttaania (R 600 a); kyseessä on ympäristöystä- vällinen mutta paloherkkä luonnonkaasu. Tämän vuoksi laitteen kuljetuksen ja asennuksen yhteydessä on syytä tarkkailla, että kylmäkoneiston putkisto ei päässe, vahingoittumaan. Mikäll jäähdytysjärjestelmään kuitenkin tulee vuoto, vältä avotulta ja älä käytä sähkökipinöitä. aiheuttavia laitteita tämän laitteen lähellä. Tuuleta useita minuutteja huonetta johon faite sijoitettu.

Vahingoittunutta laitetta ei saa ottaa käyttöön, pyydä tarvittaessa laitteen toimittaneesta liikkeestä apua.
- Asennus ja liitäntä vain asennusohjeen mukaisesti. Sähköliitännän arvojen tulee vastata tyyppikilven tietoja.
- Laitteen sähkõturvallisuus on taattu vain, kun talon sähköjohdot on maadoitettu sääntöjen mukaisesti.
- Toimintakatkon, huofilon ja puhdistuksen aikana irroita laite sähköverkosta – vedä pistoke rasiasta tai kytke varoke irti. Vedä pistokkeesta, älä sen johdosta.
- Sähkölaitteiden korjaus on suoritettava ammattitaitoisesti. Virheelliset korjaukset voivat aiheuttaa käyttäjälle huomattavia vaaratilanteita.

Turvatoimet ja varoitukset, muut määräykset, huomloi ympäröivä lämpötilä

• Säilytä alkoholijuomia laitteessa vain tilvlisti suljettuna ja pystyasennossa. Älä säilytä rajähtäviä aineita laitteessa – räjähdysvaara!
• Jäätelöpuikkoja tai jääpaloja el saa ottaa suuhun suoraan pakastimesta – alhainen lämpötila voi aiheuttaa palovammoja.
• Nesteitä sisältäviä pulloja tai purkkeja, varsinkin hiilihappopitoisia nesteitä, ei saa varastoida pakastimessa. Pullot ja purkit halkevat.
• Avattuja shamppanjapulloja ei saa säilyttää vetolaatikossa. Laatikon avaamisen aiheuttama tärinä voi saada korkin lentämään pois, jolloin de voi vahingoittaa lähellä olivia ihmisiä.
• Jäähdytysnestekierron osia ei saa vahingoittaa esim. pistämällä terävällä esineellä reiän höyrystimen jäähdytysnestekanaviin, vahingoittamalla putkistoa, raappimalla pinnoitus pois jne. Ulos suihkuava jäähdytysneste voi aiheuttaa vauriolta silmiin.
• Älä tuki tai peitä laitteen ilmankiertoritilöitä.
• Älä väärinkäytä jalustaa, vetolaatikoita, ovia jne. astinlautana tai tukena.
• Lapset eivät saa leikkiä laitteen kanssaa. Lapset eivät esim. missään tapauksessa saa istua vetolaatikossa tai roikkua ovessa.
• Jos laitteessa on lukko, säilytä avain poissa lasten ulottuvilta.

Muut määräykset

Kaappi soveltuu elintarvikkeiden jäähdyttämiseen.

Laite on tarkoitettu käytettäväksi kotitalouksissa.

Laite on jäähdytyslaitteiden turvallisuusmääräyksien mukainen (VBG 20). Kylmäkiertokulun tiiviys on tarkistettu.

Tämä tuote vastaa sähkölaitteiden turvallisuusmääräyksiä. Sähkölaitteiden korjaustvöt saa suorittaa ainostaan alan ammattimies.

Ammattitaidottomasti suoritetetut korjaukset voivat myöhemmin olla vaaraksi käyttäjälle.

Huomioi ympäröivä lämpötila

Laite soveltuu käytettäväksi paikassa, jonka lämpötila on +6°C - +32°C (ST-malli +6°C - +38°C, katso tyyppikilpeå).

Jos houneen lämpõtila noussee yli +32°C (+38°C), voi kaapin sisälämpõtila nousta liian ylös.

Jos houneen lämpötila laskee alle +6°C, lakkaa jäähdytyskoneiston toiminta.

Laltteen sisälämpötila laskee yhtä alas kuin ympäristössä.

Jäätymispisteen alapuolella voi sisältö jäätyä.

Tutustuminen laitteeseen

Ennen kuin alat lukea käyttöohjelta, käännä takana olevat kuvasivut näkyviin.

Käyttöohjeet on tarkoitettu useammille malleille, yksityiskohdat kuvissa saattavat poiketa toisistaan.

Kokonaiskiva

Kuva 1

1 Ilmanklertoritilä
2 Kylmätilan takaseinä (jäähdytyskoneisto)
3 Lämpötilanvalitsin/siävalo
4/5 Teräslankahylly
* 4a Lasihylly
6 Vihanneslaatikko
* 6a Vihanneslaatikko
7 Jalustalevy (ilmankiertoaukoin)
* 8 Ovihylly
* 9 Juustolokero/Voilokero
*10 Munalokero
*11 Ovihylly
*12 Puliotila
13 Ovitiiviste

A = Jääkaapi

B = Kylmiö

* = Ei kaikissa malleissa.

Laitteen sijoitus

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva ilmastoitu huonetila. Kaappia ei tulisi sijoittaa alttiiksi auringonpaisteelle eikä lieden, lämpöpatterin jne. välittömään läheisyyteen. Jos tätä ei voida vältää, on käytettävä sopivaa eristyslevyä tai noudatettava seuraavia vähimmäisetäisyyksiä lämmönlähteistä: sähköliesiin 3 cm öljy- tai hillilämmittimiin 30 cm.

Jos kaappi sijoitetaan toisen kylmä- tai pakastelaitteen viereen, on sivuseinien väliin jätettävä vähintään 2 cm tilaa lauhdeveden muodostuksen estämiseksi.

Kaapin asennon tarkistus

Kaapin on seitävä suorassa ja tukevasti. Lattian mahdolliset epätasaisuudet tasataan kahden etureunassa olevan säätöjalan ruuveilla.

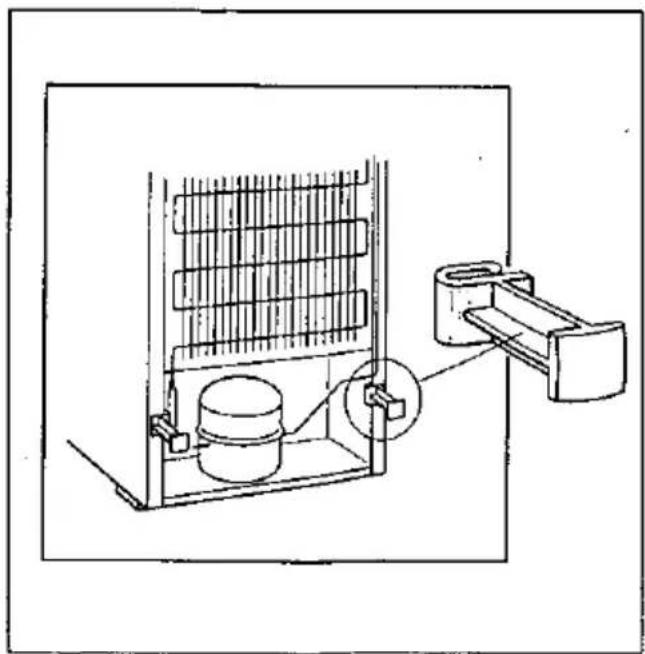

Seinän etäisyyskulma asennetaan Tärkeää!

Oheinen seinän etäisyyskulma kiinitetään sivuvaippaan.

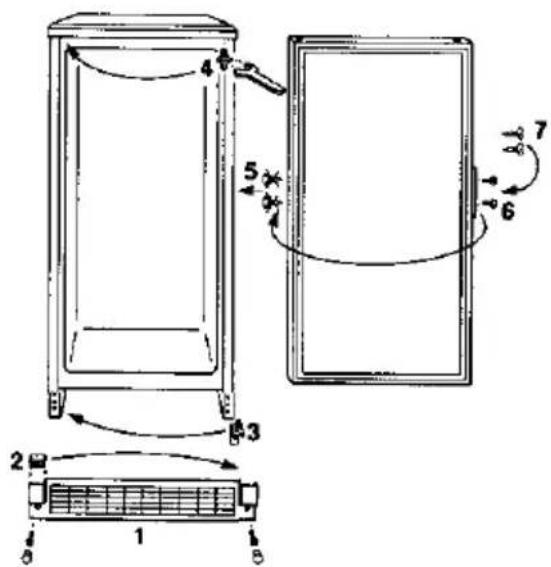

Oven avautumissuunnan vaihto

Jos haluatte vaihtaa kaapin oven avautumissuuntaa, toimikaa seuraavasti:

Jalustan lista 1 ruuvataan irti ja suojakappale 2 siirretään vastakkaiseen reunaan.

Alin ovensarana 3 irrotetaan ja ovi nostetaan pois.

Yihäällä oleva saranatappi 4 ruuvataan irti oheisella kuusikulmaisella ovaimella ja kiinnitetään vastakkaiselle puolelle.

Kaapin ovi kohdistetaan ylimpään saranaan, alin sarana työnnetään kaapin oveen ja ruuvataan kiinni.

Oven kahvojen vastakkaisella puolella olevat tulpat 5 poistetaan.

Oven kahva 6 siirretään vastakkaiselle puolelie.

Painakaa tulpat 5 tai varatulpat 7 niihin ruuvinreikiin, joissa ovenkahva alkaisemmin oli kiinni.

Sokkeliritilä ruuvataan taas kiinni.

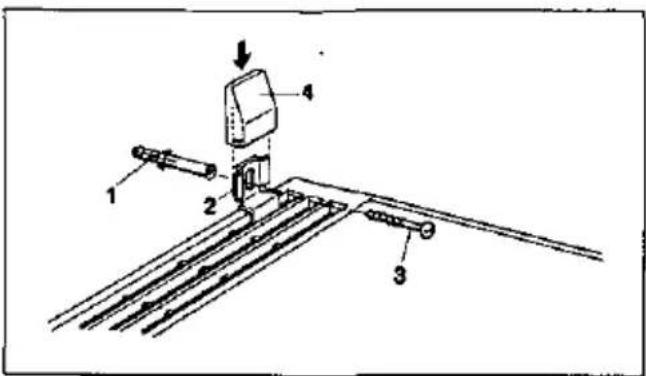

Tukikiinnitys seinään

Jotta laite ei voi kaatua eteenpäin, on se kiinnitetävä seinään.

Aseta laite seinään kiinni ja tasapainota ruuvijalkojen avulla.

Työnnä metallipidike 2 ilmanvaihtoris- tikkoon oikealle tai vasemmalle ja merkitse reiän paikka seinään.

Poraa kiinnitysreikä ja aseta siihen ruuvin holkki 1.

Työnnä pidike 2 taas ilmanvaihtoristikkoon ja kierrä ruuvi 3 seinään kiinni.

Aseta lopuksi suojakappale 4 pidikeen päälle.

Laitteen sijoitus

Sähkökytkentä

Pistotulppa tulee liittää määräysten mukaisesti asennettuun pistorasiaan.

Ilmankierto

Kaapin takaosassa lämmenneen ilman on voitava esteeltä polstua. Jäähdytyskoneiston on muuten lisättävä tehoaan ja se taas kohottaa virrankulutusta. Tästä syystä ei ilmankiertoaukkoja saa missään tapauksessa saa peittää.

Käynnistys, lämpötilan-valinta, poiskytkentä

Ennen ensimmäistä käyttöönottoa puhdistetaan kaappi sisältä. (Kts. puhdistus).

Käynnistys

Lämpötilanvalitsin (kuva 2/3) käännetään pois asennosta "●". Kaappi käynnistyy ja sisävalo palaa ovea avattaessa.

Vihje

Jäähdytyskoneiston käydessä muodostuu kaapin sisälle takaseinään vesipisaroita ja huurretta (kuva ①/2). Tämä on normaalia. Huurrekerroksen poistaminen tai vesipisaroiden poispyyhkiminen ei ole tarpeellista. Takaseinä sulaa automaattisesti. Sulamisvesi keräytyy poistokouruun (kuva ④/A) ja sitä pitkin jäähdytyskoneistoon ja haihtuu sieltä.

Lämpötilanvalinta

Lämpötila on säädettävissä portaattomasti lämpötilanvalitsimella (kuva 2/3).

"●" = jäähdytys ja valo kytketty pols, asennosta "1" alkaa jäähdytys.

Suosittelemme lämpötilanvalitsimen asettamista keskilukemille.

KS 37 K 30 SD

Kylmäkaappiin virtaa kylmää ilmaa nuolen osoittamasta aukosta.

Työntösäleiköllä (kuva 2a) säädellään kylmäilman määrä.

Poiskytkentä

• Lämpötilanvalitsin käännetään asentoon "●" (kuva 2/3). Jäähdytys kytkeytyy pois ja sisävalo sammuu.
• Jos jääkaappia ei tarvita pitkään aikaan, irrotetaan pistoke pistorasiasta, sulatetaan ja puhdistetaan kaappi. Jätetään kaapin ja pakastelokeron ovi auki.

Ruokien sijoitus

Jääkaapin hyllyjen paikkaa voit tarpeen vaatiessa vaihtaa. Vedä hylly ensin ulos, ja vaihda sitten hyllyn kannakkelden ja suojatulppien paikkoja. Kuvat ③ ja ④.

Hyllyt ja laatikot voi poistaa puhdistamisen helpottamiseksi.

Irrottaminen tapahtuu nostamalla ja sitten vetämällä. Kuva 8.

Huomioitava elintarvikkeita sijoitettaessa

- Lämplmien ruokien ja juomien annetaan jäähtyä ennen kaappiin laittamista.

- Elintarvikkeet on säilytettävä hyvin pakattuina tai peitettyinä.

- Muoviosat ja oven tiivisteet eivät saa joutua kosketuksiin öljyn tai rasvan kanssa (ne voivat haurastua).

- Kaapissa ei saa sällyttää räjähtäviä alneita.

- Korkeaprosenttista alkoholia saa säilyttää jääkaapissa ainoastaan hyvin suljettuna ja pystyasennossa.

- Jääkaapin kylmimmät osat ovat takaseinällä ja lasihyllyn yläpuolella.

Sijoitusesimerkki

Kuva

Jääkaapi A

Teräslankahyllyillä (4), ylhäältä alaspäin leivonnaiset, valmiit ruoat, maitotuotteet. Liha ja makkara.

Vihanneslaatikossa (6), vihannekset, salaatti, hedelmät.

Oven sisäpuolella lokeroissa (9), voi ja juusto.

Munalokeroissa (10), munat.

Hyllykössä (8), pienet pullot, tuubit, tölkit.

Pullotilassa (12), isot pullot.

Kuva ①/B (KS ... K)

Kylmiö

Teräslankahyllyillä (5), yihäältä alaspäin leivonnaiset, juomat latteellan, perunat, sipulit, vihannekset, säilykkeet jne.

Vihanneslaatikossa (6), vihannekset, salaatti, hedelmät.

Puhdistus

Ennen puhdistusta on pistotulppa aina irrotettava pistorasiasta tai virta katkaistava sulakkeesta.

On suositeltavaa puhdistaa jääkaappi kerran kuukaudessa.

Pesuvettä ei saa päästä lämpötilan- valitsimeen eikä sisävaloihin. Koko kaapin, ovitiivistettä lukuunottamatta, puhdistukseen sopii parhaiten haalea vesi, johon on lisätty hiukan desinfioivaa ainetta.

Sopimattomia puhdistukseen ovat hiekka-tai happopitoiset puhdistusaineet tai kemialliset liuottimet.

Ovitiiiviste (kuva 1/13) pyyhitään vain peikällä vedellä ja kuivataan sen jälkeen perusteellisesti.

Sualitusveden poistokouru (kuva 9/A) ja -reikä (kuva 9/B) jääkaapissa on puhdistettava useasti, jotta sulamisvesi voi esteettä päästä valumaan pois.

Reikä voidaan puhdistaa esimerkiksi tikulla.

Kaappi voidaan ulkopuolelta puhdistaa jollain maalattujen pintojen puhdistusaineella.

Ovi on tällöin pidettävä suljettuna, ettei puhdistusainetta pääse sisälle kaapin muoviosiin.

Puhdistuksen jälkeen liitetään kaappi taas sähköverkkoon ja käynnistetään.

Energiansäästöohjeita

- Kaappi sijoitetaan villeään, hyvin ilmastoftuun huonetilaan, jossa se ei ole alttiina auringonpalsteelle; kaappia ei tulisi sijoittaa lämmönlähteiden välittömään läheisyyteen (lämpöpatterien yms.).

- Lämpimien ruokien ja juomien annetaan jäähtyä ennen kaappiln laittamista.

- Sulatettavat pakasteet pannaan jääkaappiin. Näin käytetään niiden kylmyyttä hyväksi jääkaapissa olevien ruokien jähdyttämisessä.

- Vältetään avaamasta kaapin ovea tarpeettomasti.

Miten pienet häiriöt korjataan itse

Ennen kuin soitat huoltomiehelle, tarkista voitko alla olevien ohjeiden avulla poistaa vian itse.

Jos asentaja tulee paikalle antamaan neuvoa, on Sinun maksettava siitä johtuvat kulut itse myös takuun voimassaoloaikana.

Häinö
Mahdollinen syy

Epätavallinen käyttöänni	- kaappi ei seiso suorassa tai joku vieras esine on joutunut jäähdytyskoneiston alueelle jokin osa takaseinällä ei pääse vapaasti heilumaan, vaan koskettaa laitetta tai seinää; suoristetaan tämä osa varovasti
Jääkaapin sisävalo ei pala	- lämpötilanvalitsin (kuva 10/3) on asennossa "●" hehkulamppu on rikki, irrotetaan pistotulppa, vaihdetaan hehkulamppu (maks. 15 W, 220 V, kanta E 14)- katkaisija (kuva 10/20) on juuttunut kiinni; tarkista, voiko sitä liikuttaa, jos ei, soita huoltoon
Jäähdytysteho heikkenee	- ovea avattu usein- ilmankiertoaukot on peitetty- vieras esine joutunut jäähdytyskoneiston ja seinän väliin
Jäähdytystehoa ei ole	- pistotulppa on irronnut- sulake on palanut- lämpötilanvalitsin (kuva 10/3) on asennossa "●"

Miten pienet häiriöt korjataan itse

Mikäli edellä olevista ohjeista ei ole apua, soita huöltopisteeseen. Älä missään tapauksessa yritä itse enää korjata mitään. Tämä koskee etenkin sähköosia. Kylmähäviön estämiseksi ei jääkaapin ovea tule avata tarpeettomasti.

Huolto

Tyyppikilpi

Pyydettäessä on huoltopisteeseen ilmoitettava E-numero (kuva 10/21) ja FD-numero (kuva 11/22). Nämä tiedot ovat laitteen tyyppikilvessä alhaalla vasemmalla.

Oikeus muutoksiin pidätetään
