KÄYTTÖOHJE T76385AH3 ELECTROLUX

Kiitämmte teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.aeg.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.registeraeg.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.aeg.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö-tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
- Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
- Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
- Pidä kaikki pesuaineet lasten ulottumattomissa.
- Pidä lapset ja kotieläimet poissa laitteen luukun luota silloin, kun se on auki.
- Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
- Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Yleiset turvallisuusohjeet

• Älä muuta laitteen teknisiä ominaisuuksia.
• Jos kuivausrumpu asennetaan pesukoneen päälle, käytä torniasennussarjaa. Valtuutetulta jälleenmyyjältä saatavilla olevaa asennussarjaa voidaan käyttää vain

laitteissa, jotka on määritetty lisävarusteen mukana toimitetuissa ohjeissa. Lue se huolellisesti ennen asennusta (katso asennusopas).

- Alä asenna laitetta lukittavan oven, liukuoven tai vastakkaiselle puolelle kiinnitetyn oven taakse, jossa laitteen ovea ei voida avata kokonaan.

- Pohjan tuuletusaukot (jos olemassa) eivät saa olla maton peitossa.

- Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

- Varmista, että huoneen ilmanvaihto on hyvä. Muiden laitteiden kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

- Poistoilmaa ei saa poistaa hormiin, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden höyryn poistamiseen. .

- Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

- Noudata maksimitäyttömäärää 8kg (ks. luku "Ohjelmataulukko").

- Älä käytä laitetta, jos niiden puhdistukseen on käytetty teollisia kemikaaleja.

- Pyyhi mahdollinen laitteen ympärille kerääntynyt nukka pois.

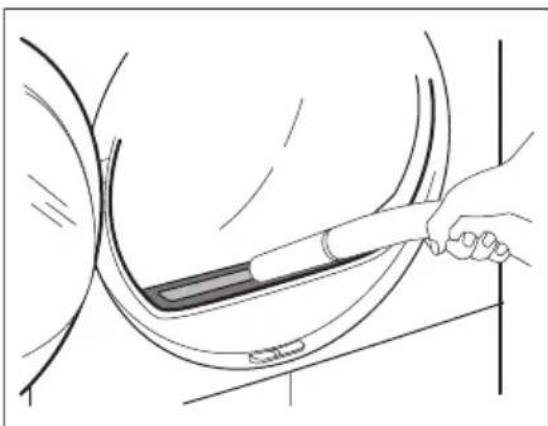

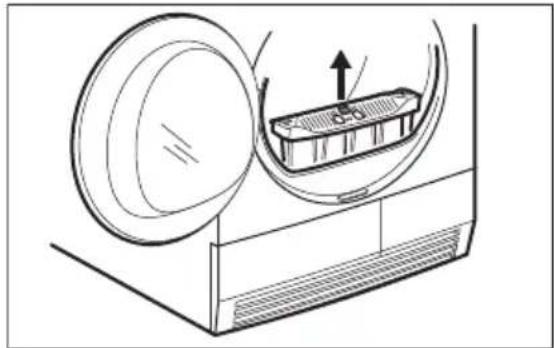

- Älä käytä laitetta ilman sihtiä. Puhdista nukkasihti ennen jokaista käyttökertaa ja jokaisen käyttökerran jälkeen.

- Älä kuivaa kuivausrummussa pesemättömiä vaatteita

- Tekstiilit, joissa on ruokaöljyä, asetonia, alkoholia, petrolia, kerosiinia, tahranpoistoainetta, tärpättiä, vahoja ja vahanpoistoaineita on pestävä kuumassa vedessä käyttäen runsaasti pesuainetta, ennen kuin ne voidaan kuivata kuivausrummussa.

- Kuivausrummussa ei saa kuivata vaahtokumista valmistettuja tuotteita (lateksivaahto), suihkumyssyjä,

vettähylkiviä tekstiilejä, kumitettuja esineitä tai vaatteita eikä vaahtokumilla täytettyjä tyynyjä.

• Noudata huuhteluaineiden ja vastaavien tuotteiden käytössä tuotteen valmistajan ohjeita.
• Poista kaikki esineet taskuista, kuten savukkeensytyttimet ja tulitikut.
• Älä koskaan pysäytä kuivausrumpua ennen kuivausjakson päättymistä, ellet heti ota pyykkiä rummusta ja levitä sitä kuivumaan, jotta kuumuus haihtuu.
• Kuivausohjelman viimeinen vaihe on jäähdytysvaihe, joka suojaa pyykkiä korkean lämpötilan aiheuttamilta vahingoilta.
• Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

2. TURVALLISUUSOHJEET

2.1 Asennus

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Laitetta ei saa asentaa tilaan tai käyttää tilassa, jossa lämpötila on alle 5 °C tai yli 35 °C.
• Varmista, että laitteen asennuspaikan lattia on tasainen, vakaa, lämmönkestävä ja puhdas.
• Varmista riittävä ilmankierto laitteen ja lattian välissä.
• Siirrä laitetta aina pystysuunnassa.
• Laitteen takaosan pinta on asetettava seinää kohden.
• Kun laite on asetettu lopulliseen asennuspaikkaan, tarkista, että se on täysin tasapainossa vesivaakaa käyttäen. Säädä tarvittaessa laitteen säätöjalkoja.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Älä koske virtajohtoon tai pistokkeeseen märillä käsillä.
• Koskee vain Iso-Britanniaa ja Irlantia. Laitteessa on 13 ampeerin pistoke. Jos pistokkeen sulakkeen vaihto on tarpeen, käytä 13 ampeerin ASTA (BS 1362) sulaketta.
• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

2.3 Käyttö

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

- Käytä laitetta vain kotiympäristössä.

• Älä kuivaa vaurioituneita tekstiilejä, joissa on pehmusteita tai täytteitä.
• Kuivaa vain tekstiilejä, jotka voidaan kuivata kuivausrummussa. Noudata tekstiilien hoito-ohjemerkintöjä.
• Jos olet pessyt pyykit tahranpoistoaineella, suorita ylimääräinen huuhtelujakso ennen kuivausrummun käynnistämistä.
• Älä juo lauhdevettä/tislattua vettä tai valmista ruokaa lauhdevettä/tislattua vettä käyttäen. Se voi aiheuttaa terveysongelmia ihmisille ja eläimille.
• Älä istu tai seiso avoimen luukun päällä.
• Älä kuivaa kuivausrummussa täysin märkiä vaatteita.

2.4 Sisävalo

VAROITUS!

Henkilövahingon vaara.

• Näkyvää LED-säteilyä,älä katso suoraan säteeseen.
• Käytä ainoastaan kodinkoneisiin tarkoitettuja hehkulamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen.
• Kun sisävalo on vaihdettava, ota yhteyttä valtuutettuun huoltoliikkeeseen.

2.5 Hoito ja puhdistus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.6 Kompressori

VAROITUS!

Laite voi muutoin vaurioitua.

- Kuivausrummun kompressori ja sen järjestelmä täyttyvät erityisellä aineella, jossa ei ole fluoria ja klooria sisältävää hiilivetyä. Tämän järjestelmän on oltava tiivis. Järjestelmävaurio voi aiheuttaa vuodon.

2.7 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

- Lue toimitetut ohjeet.

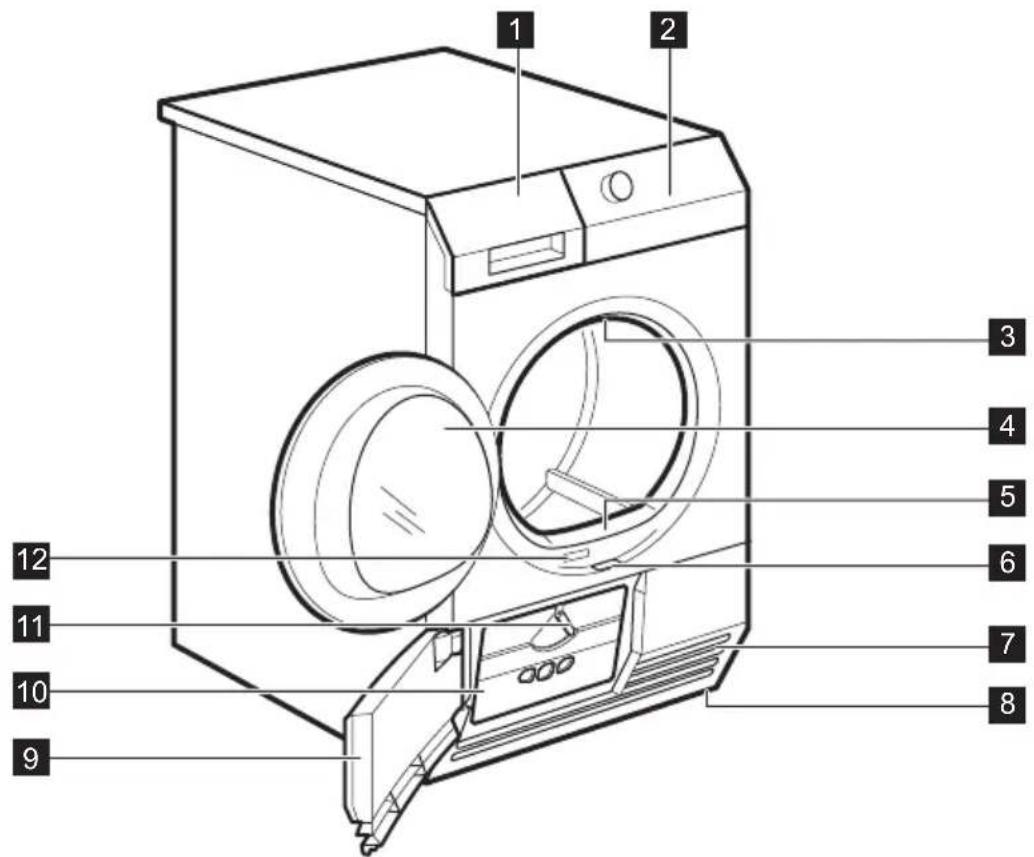

3. LAITTEEN KUVAUS

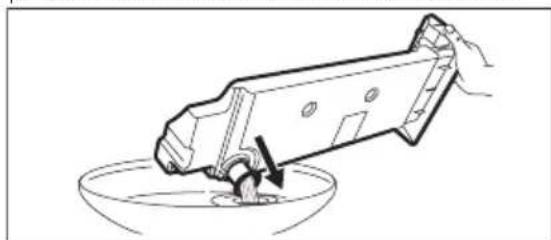

1 Vesisäiliö
2 Käyttöpaneeli
3 Sisävalo
4 Laitteen luukku
5 Sihti
6 Painike lämmönvaihtimen luukun avaamiseksi
7 Tuuletusaukot
8 Säädettävät jalat
9 Lämmönvaihtimen luukku

10 Lämmönvaihtimen kansi
11 Painike lämmönvaihtimen luukun lukitsemiseksi
12 Arvokilpi

Käyttäjä voi vaihtaa luukun avautumaan toiselta puolelta. Se voi auttaa täyttämään ja tyhjentämään kone tai jos laitteen asennuksessa on rajoitteita (katso erillinen esite).

4. VARUSTEET

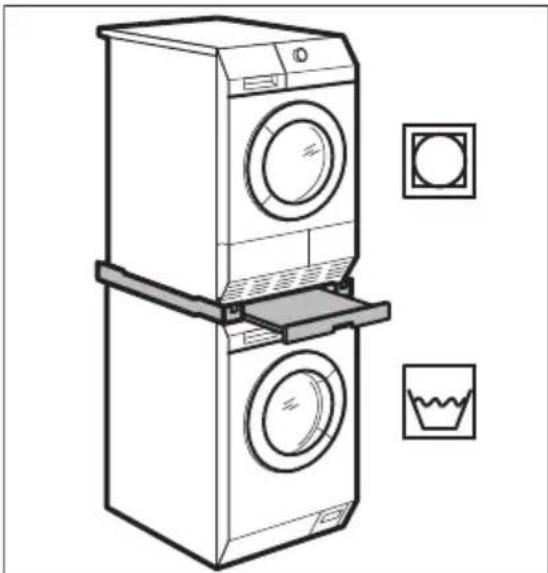

4.1 Torniasennussarja

Lisävarusteen nimi: SKP11, STA8, STA9 Saatavilla valtuutetulta jälleenmyyjältä.

Torniasennussarjaa voidaan käyttää vain esitteessä mainittujen pesukoneiden kanssa. Katso liitteenä oleva esite.

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

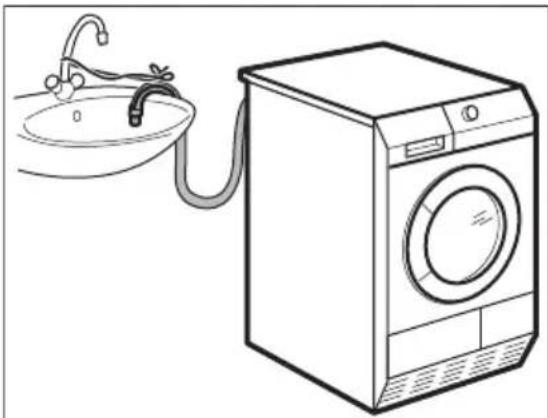

4.2 Vedenpoiston asennussarja

Lisävarusteen nimi: DK11.

Saatavilla valtuutetulta jälleenmyyjältä (voidaan liittää joihinkin kuivausrumpuihin).

Lisävaruste lauhdeveden tyhjentämiseksi kokonaan astiaan, lappoon, viemäriin, jne. Asennuksen jälkeen vesisäiliö tyhjennetään automaattisesti. Vesisäiliön on oltava laitteessa.

Asennetun letkun on oltava vähintään 50 cm:n ja enintään 1 m:n korkeudella lattiatasosta. Letku ei saa olla mutkalla. Lyhennä letkua tarvittaessa.

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

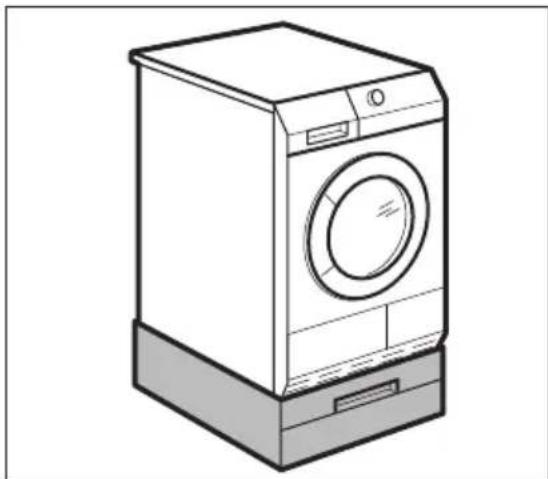

4.3 Vetolaatikollinen jalusta

Lisävarusteen nimi: PDSTP10.

Saatavilla valtuutetulta jälleenmyyjältä.

Laitteen asettamiseksi korkeammalle, jolloin sen täyttäminen ja tyhjentäminen on helpompaa.

Laatikkoa voidaan käyttää pyykin säilytykseen, kuten: pyyhkeiden, puhdistustuotteiden jne. muiden tuotteiden säilytykseen.

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

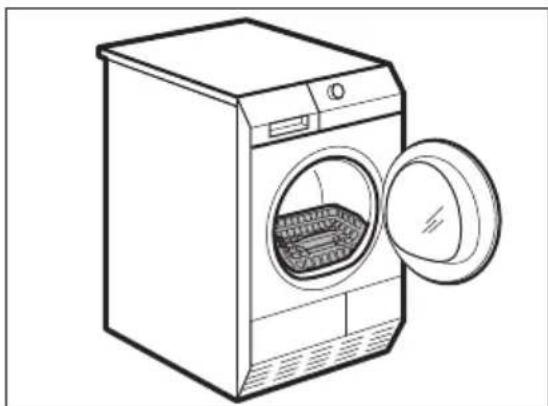

4.4 Kuivausteline

Lisävarusteen nimi: RA5, RA6, RA11, RA12.

Saatavilla valtuutetulta jälleenmyyjältä (voidaan liittää joihinkin kuivausrumpuihin). Tarkista jälleenmyyjältä tai verkkosivulta sopiiko lisävaruste laitteeseesi.

Kuivaustelineen avulla voit kuivata kuivausrummussa turvallisesti:

• urheilukengät
  • villa
• pehmeät lelut
• alusvaatteet

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

5. KÄYTTÖPANEELI


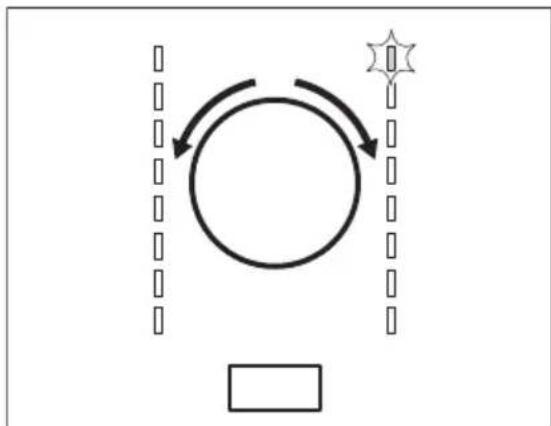

1 Ohjelmanvalitsin
2 ① On/Off -painike
3 Ohjelman merkkivalot
4 Kuiva Plus -painike
5 Suunnanvaihto Plus -painike
6 Rypistymisenesto -painike
7 ≡ ≡ Äänimerkki -painike
8 Aika -painike
9 Ajastin -painike
10 Näyttö
11 ▷‖ Käynnistä/Tauko -painike
12 Merkkivalot:

Tyhjennä vesisäiliö - tyhjennä vesisäiliö

Nukkasihti - puhdista sihti

⇒ Lämmönvaihdin - tarkista lämmönvaihdin

5.1 Näyttö

MAX|

⊕|90m30m|

###

2.00

MIN	pyykin oletuskuivausaste
MED	pyykin keskisuuri kuivausaste
MAX	pyykin maksimaali-nen kuivausaste
	suunnanvaihto plus -lisätoiminto on toi-minnassa
30m/80	rypistymisenestovai-heen kesto
###	kuivausvaiheen merkkivalo
	jäähdytysvaiheen merkkivalo
	rypistymisenestovai-heen merkkivalo
	lapsilukko-lisätoi-minto on toiminnas-sa
	ajastin-lisätoimintoon toiminnassa
2.00	ohjelman kesto

10'-2.00	aikaohjelman valinta(10 min.-2h)
30'-20h	ajastimen valinta (30min.-20h)

1. OHJELMATAULUKKO

Ohjelmat	Täyttö-määrä 1)	Ominaisuudet / Tekstiilin merkintä
		Puuvilla
kuiva	8 kg	Kuivaustaso: erittäin kuiva./ [IMAGE]
pikuiva^2)3)	8 kg	Kuivaustaso: kaappikuiva./ [IMAGE]
	8 kg	Kuivaustaso: silityskuiva./ [IMAGE]
	8 kg	Vapaa-ajanvaatteet, esim. farmarit, college-paidat, joissa on eripaksuisia kohtia (esim. kaulukset, hihansuut ja saumat)./ [IMAGE]
	3 kg	Vuodevaatteiden, kuten tavallisen tai parivuoteen lakanan, tyynyliinan, päällyslakanan, pussilakanan, kuivaus./ [IMAGE]
	3 kg	Yhden tai kahden peiton ja tyynyn (höyhen-, untuva- tai synteettisellä täytteellä) kuivaus./ [IMAGE]
	8 kg	Voit käyttää tässä ohjelmassa lisätoimintoa Aika ja asettaa ohjelman keston./ [IMAGE]
Nopea Mix	3 kg	Puuvillaisten ja tekokuitukankaisten vaatteiden kuivaus alhaisessa lämpötilassa./ [IMAGE]

Ohjelmat		Täyttö-määrä 1)	Ominaisuudet / Tekstiilin merkintä
			Siliävät
	Erittäin kuiva	3,5 kg	Kuivaustaso: erittäin kuiva. /
[WH30]	Kaappikuiva2)	3,5 kg	Kuivaustaso: kaappikuiva. /
	Silityskuiva	3,5 kg	Kuivaustaso: silityskuiva. /
	Helposti siliävät	1 kg (tai 5 paitaa)	Helposti siliävät tekstiilit, jotka vaativat vain kevyen sili-tyksen. Kuivaustulokset voivat vaihdella tekstiilin lajin mukaan. Ravista vaatteita ennen kuin asetat ne lait-teeseen. Kun ohjelma on suoritettu loppuun, poista pyykit heti ja aseta ne vaateripustimeen. / [SC4H]
	Kuntoiluasut	2 kg	Ulkovaatteiden, teknisten, urheilu- ja nukkakankaiden, vettä hylkivien ja hengittävien takkien, irrotettavalla fleece-paidalla tai sisäosalla varustettujen ulkoilutak-kien kuivaus.
	Urheiluasut	2 kg	Silittämättömät urheiluvaatteet, ohuet ja kevyet kuidut, mikrokuidut, polyesterikuidut.
	Silkki/Alusasut	1 kg	Lämmintä ilmaa käyttävä hellävarainen silkkivaatteiden/alusasujen kuivaus. /

Ohjelmat	Täyttö-määrä 1)	Ominaisuudet / Tekstiilin merkintä
Villa 4)	1 kg	Villavaatteiden kuivaus. Vaatteista tulee pehmeitä.Vaatteet on suositeltavaa poistaa heti ohjelman päät-tymisen jälkeen. Pyykkien jäännöskosteuden lisäämi-seksi tai vähentämiseksi voit käyttää toimintoa Kuiva Plus.
		WOOLMARK APPAREL CARE	silver

WOOLMARK APPAREL CARE
silver
1) Maksimipaino viittaa kuivaan pyykkiin.
2) Vain testilaitoksille: Testien standardit ohjelmat on määritetty EN 61121 -asiakirjassa. Jos pyykin jäljelle jääneen kosteustason säätö on tarpeen, säädä ohjelmaa Kuiva Plus-lisätoiminnolla. Puhdista sihti jokaisen ohjelman jälkeen.
3) Puuvilla Kaappikuiva-ohjelma on "Standardi puuvillaohjelma". Se sopii märän normaalin puuvillapyykin kuivaukseen ja se on energiankulutuksen kannalta tehokkain ohjelma märän puuvillapyykin kui-vaukseen.
4) Tämän koneen villapesuohjelma on saanut yhtiön Woolmark hyväksynnän konepestävien villatuotteiden kuivaamiseen, kun vaatteet pestään ja kuivataan tekstiilin hoito-ohjemerkinnän ja tämän koneen valmistajan ohjeiden mukaisesti. M1221. Iso-Britanniassa, Irlannissa, Hong Kongissa ja Intiassa Woolmark-symboli on sertifioinnin tavaramerkki.

6.1 Ohjelmien ja lisätoimintojen valinta

Lisätoiminnot
Ohjelmat^1)		Kuiva Plus	Suun-nanvaihto Plus	Rypisty-misenestoAika
Puuvilla; Bittäin kuiva
[H40K] Puuvilla; Kaappikuiva
Puuvilla; Siltyskuiva
[DH20] Farmarit
[R465] Vuodevaatteet
Peitot
Aika
Ohjelmat 1)	Kuiva Plus	Suun-nanvaihto Plus	Rypisty-misenesto	Aika
Erittäin Nopea Mix
Siliävät; Erittäin kuiva
Siliävät; Kaappikuiva
Siliävät; Siltyskuiva
Helposti siliävät
Kuntoiluasut
Urheiluasut
Silkki/Alusasut
Villa				2)

1) Ohjelman asettamisen yhteydessä voit asettaa 1 tai useamman lisätoiminnon.
2) Vain kuivaustelineellä — katso luku VARUSTEET.

6.2 Kulutusarvot

Ohjelma Linkousnopeus / jäännöskosteus Kuivausaika	Energian-kulutus
Puuvilla 8 kg
Kaappikuiva 1400 kierrosta minuutissa / 50 % 159 min. 2,32 kWh
1000 kierrosta minuutissa / 60 % 181 min. 2,65 kWh
Silityskuiva 1400 kierrosta minuutissa / 50 % 111 min. 1,66 kWh
1000 kierrosta minuutissa / 60 % 127 min. 1,89 kWh
Siliävät 3,5 kg
Kaappikuiva 1200 kierrosta minuutissa / 40 % 57 min. 0,64 kWh
800 kierrosta minuutissa / 50 % 65 min. 0,72 kWh

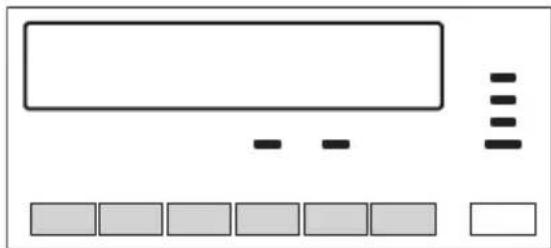

7. LISÄTOIMINNOT

7.1 Kuiva Plus

Tämä lisätoiminto auttaa saavuttamaan paremman kuivaustuloksen. Valittavissa on kolme asetusta:

MIN - ohjelmaan viittaava oletusvalinta

MED - valinta kevyen kuivaustuloksen saavuttamiseen

MAX - valinta paremman kuivaustuloksen saavuttamiseen

7.2 Suunnanvaihto Plus

Arkojen ja lämpötilalle herkkien tekstiilien (esim. akryyli, viskoosi) kevyempää kuivaamista varten. Tämä lisätoiminto auttaa myös vähentämään ryppyjä. Tarkoitettu tekstiileille, joiden hoito-ohjemerkinnässä on symboli

7.3 📋Rypistymisenesto

Pidentää kuivausohjelman lopussa olevan rypistymisenestovaiheen (30 minuuttia) 90 minuuttiin. Tämä lisätoiminto estää pyykkien rypistymistä. Pyykin voi ottaa pois koneesta rypistymisenestovaiheen aikana.

7.4 ≡ Äänimerkki

Kun Äänimerkki-lisätoiminto on kytketty toimintaan, kuulet äänimerkin seuraavissa tilanteissa:

- vaiheen loppu

8. KÄYTTÖÖNOTTO

Suorita seuraavat toimenpiteet ennen laitteen ensimmäistä käyttökertaa:

• Puhdista kuivausrummun rumpu kostealla liinalla.

• Käynnistä lyhyt ohjelma (esim. 30 minuuttia) pyykin ollessa kosteaa.

• rypistymisenestovaiheen alku ja loppu

• vaiheen keskeytys.
  Oletusarvona äänimerkki on aina käytössä. Tämän toiminnon avulla äänimerkki voidaan ottaa käyttöön tai poistaa käytöstä.

Voit aktivoida Äänimerkki-lisätoiminnon kaikkiin ohjelmiin.

7.5 Aika

Toimii ainoastaan Aika-ohjelmassa. Mahdollistaa kuivausohjelman keston asettamisen 10 minuutista - 2 tuntiin (10 minuutin välein).

7.6 Ajastin

Tämän toiminnon avulla kuivauksen voi ohjelmoida alkamaan 30 minuutin - 20 tunnin kuluttua.

1. Valitse kuivausohjelma ja lisätoiminnot.
2. Paina ⏻ Ajastin-painiketta toistuvasti.
   ajastimen haluttu aika tulee näkyviin näyttöön (esim. 12h) jos ohjelman on käynnistyttävä 12 tunnin kuluttua).
3. Kytke Ajastin-lisätoiminto toimintaan painamalla Käynnistä/Tauko-painiketta. Ajanlaskenta käynnistyy ja näkyy näytössä.

Kuivausohjelman alussa (3-5 min) laitteesta voi kuulua hieman kovempi ääni. Se johtuu kompressorin käynnistymisestä ja se on normaalia kompressorilla toimiville laitteille, joita ovat esimerkiksi: jääkaapit, pakastimet.

9. PÄIVITTÄINEN KÄYTTÖ

9.1 Pyykin valmisteleminen

• Sulje vetoketjut.
• Sulje untuvapeittojen kiinnittimet.
• Sido siteet tai nauhat (esim. esiliinan nauhat). Sido ne ennen ohjelman käynnistämistä.
  • Tyhjennä kaikki taskut.

- Jos tekstiilissä on puuvillainen sisäkerros, käännä se nurinpäin. Varmista, että puuvillakerros on aina ulospäin.

- Suosittelemme, että asetat oikean ohjelman laitteessa olevan pyykin lajin mukaan.

• Älä sekoita voimakkaan värisiä tekstiilejä haalean värisiin tekstiileihin. Voimakkaan värisistä tekstiileistä voi päästä väriä.
• Käytä puuvillaisiin neulekankaisiin ja neulevaatteisiin soveltuvia ohjelmia niiden kutistumisen estämiseksi.
• Varmista, ettei pyykin paino ylitä ohjelmataulukon mukaista maksimipainoa.
• Kuivaa ainoastaan kuivausrummussa kuivattavia tekstiilejä. Katso soveltuvuus tekstiilin hoito-ohjemerkinnästä.

Tekstiilin merkin-tä	Kuvaus
	Kuivausrummussa kuivattava tekstiili.
	Kuivausrummussa kuivattava tekstiili. Aseta vakiolämpötilaa käyttävä ohjelma.
	Kuivausrummussa kuivattava tekstiili. Aseta alhaista lämpötilaa käyttä-vä ohjelma.
	Tekstiili, joka ei sovi kuivausrummussa kuivattavaksi.

9.2 Koneen täyttö

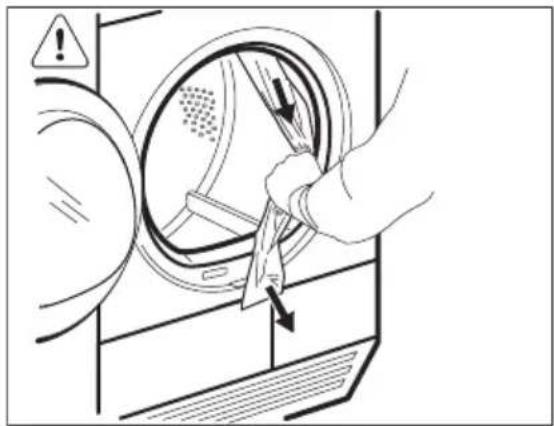

HUOMIO!

Tarkista, ettei vaatteita jää laitteen luukun ja kumitiivisteen väliin.

1. Avaa laitteen luukku.
2. Aseta pyykit koneeseen painamatta niitä yhteen.
3. Sulje laitteen luukku.

9.3 Laitteen kytkeminen toimintaan

Laitteen kytkeminen toimintaan:

Paina b/n/Off-painiketta. Jos laite on toiminnassa, toimintojen symbolit syttyvät näyttöön.

9.4 Automaattinen valmiustilatoiminto

Energiankulutuksen vähentämiseksi automaattinen valmiustilatoiminto kytkee laitteen pois toiminnasta:

• jos ▷‖ Käynnistä/Tauko-painiketta ei ole painettu 5 minuuttiin
• kun ohjelman päättymisestä on kulunut 5 minuuttia.

Kytke laite toimintaan painamalla Ⓐ On/Off-painiketta.

Jos laite on toiminnassa, toimintojen symbolit syttyvät näyttöön.

9.5 Ohjelman asettaminen

Valitse haluamasi ohjelma ohjelmanvalitsimella.

Näyttöön tulee näkyviin ohjelman mahdollinen päättymisaika.

Näkyvissä oleva kuivausaika viittaa 5 kg:n Puuvilla- ja Farmarit-ohjelmiiin. Muissa ohjelmissa kuivausaika viittaa suositeltuihin täyttömääriin. Puuvilla- ja Farmarit-ohjelmien kuivausaika yli 5 kg:n täyttömäärällä on pitempi.

9.6 Lisätoiminnot

Ohjelman asettamisen yhteydessä voit asettaa 1 tai useamman erikoislisätoiminnon.

Kytke lisätoiminto toimintaan tai pois toiminnasta painamalla vastaavaa painiketta.

Kun lisätoiminto on kytketty toimintaan, painikkeen yläpuolella oleva merkkivalo tai näytön symboli syttyy.

9.7 Lapsilukko-lisätoiminto

Lapsilukon avulla voidaan estää lasten leikkiminen laitteella. Lapsilukko-lisätoiminto lukitsee kaikki painikkeet ja ohjelmanvalitsimen (tämä lisätoiminto ei lukitse b/n/Off-painiketta).

Voit kytkeä lapsilukko-lisätoiminnon toimintaan:

• ennen ▷∥ Käynnistä/Tauko-painikkeen painamista - laite ei voi käynnistyä
• painikkeen Käynnistä/Tauko painamisen jälkeen - ohjelmat ja lisätoiminnon valinta ovat pois käytöstä.

Lapsilukko-lisätoiminnon kytkeminen toimintaan:

1. Kytke kuivausrumpuun virta.
2. Odota noin 8 sekuntia.
3. Valitse jokin saatavilla olevista ohjelmista.
4. Paina ja pidä alhaalla samanaikaisesti
   Kuiva Plus ja Suunnanvaihto Plus -painiketta.
   symboli syttyy näyttöön.
5. Kytke lapsilukko pois toiminnasta painamalla yllä mainittuja painikkeita uudelleen, kunnes symboli häviää näytöstä.

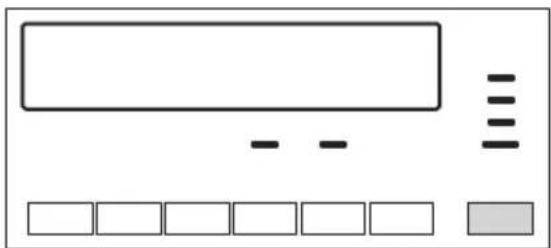

9.8 Ohjelman käynnistys

Ohjelman käynnistäminen:

Paina Käynnistä/Tauko-painiketta. Laite käynnistyy ja painikkeen yläpuolella oleva merkkivalo palaa pysyvästi.

9.9 Ohjelman muuttaminen

Ohjelman muuttaminen:

1. Katkaise laitteesta virta painamalla ① On/Off-painiketta.
2. Kytke laite toimintaan painamalla On/Off-painiketta uudelleen.
3. Aseta uusi ohjelma.

9.10 Ohjelman loppu

Puhdista sihti ja tyhjennä vesisäiliö jokaisen kuivausohjelman jälkeen. (Katso kappale HOITO JA PUHDISTUS).

Jos kuivausohjelma on päättynyt, symboli vilkkuu näytössä. Jos Äänimerkki-lisätoiminto on otettu käyttöön, laitteesta kuuluu jaksottainen äänimerkki minuutin ajan.

Jos laitetta ei kytketä pois toiminnasta, rypistymisenestovaihe käynnistyy. Pyykin voi ottaa pois koneesta kyseisen vaiheen aikana.

10.1 Ympäristönsuojeluohjeita

• Linkoa pyykit hyvin ennen sen kuivaamista.
• Noudata ohjelmataulukossa mainittuja täyttömääriä.
• Puhdista sihti jokaisen kuivausohjelman jälkeen.
• Älä pese pyykkiä huuhteluainetta käyttäen ja kuivaa pyykkiä sen jälkeen. Kuivausrummussa pyykistä tulee automaattisesti pehmeää.
• Käytä lauhdevettä tislattuna vetenä esimerkiksi höyrysilityksessä. Lauhdevesi on tarvittaessa ensin puhdistettava (esim. kahvin suodatinpussin läpi) nukan poistamiseksi.
• Pidä laitteen alaosassa olevat tuuletuskanavat aina esteettöminä.
• Varmista, että laitteen asennuspaikassa on hyvä ilmankierto.

10.2 Jäljelle jäävän pyykin kosteustason säätäminen

Pyykin jäljelle jäävän kosteustason oletusasetuksen muuttaminen:

1. Kytke laitteeseen virta.
2. Odota noin 8 sekuntia.
3. Valitse jokin saatavilla olevista ohjelmista.

Pyykin poistaminen:

1. Kytke laite pois toiminnasta painamalla ☐n/Off-painiketta 2 sekunnin ajan.
2. Avaa laitteen luukku.
3. Ota pyykki pois koneesta.

4. Sulje laitteen luukku.

5. Paina ja pidä alhaalla samanaikaisesti painiketta 🎨 Kuiva Plus ja 📞 Rypistymisenesto .

Jokin seuraavista symboleista syttyy näyttöön:

CO_ - pyykin maksimaalinen kuivuus
CO= - pyykin suurempi kuivuus
CO3 - pyykin oletuskuivuus

1. Aseta haluamasi taso painamalla toistuvasti Näynnistä/Tauko - painiketta.
2. Tallenna asetus painamalla samanaikaisesti Kuiva Plus ja Rypistymisenesto -painiketta noin 2 sekunnin ajan.

10.3 Tyhjennä vesisäiliö-merkkivalon sammuttaminen:

1. Kytke laitteeseen virta.
2. Odota noin 8 sekuntia.
3. Valitse jokin saatavilla olevista ohjelmista.
4. Paina ja pidä alhaalla samanaikaisesti painiketta Kuiva Plus ja Äänimerkki.

Yksi seuraavista kokoonpanoista on mahdollinen:

- Tyhjennä vesisäiliö-toiminnon merkkivalo palaa ja symboli syttyy näyttöön - vesisäiliön merkkivalo on pysyvästi päällä

- Tyhjennä vesisäiliö-toiminnon merkkivalo on sammunut ja symboli syttyy näyttöön - vesisäiliön merkkivalo on pysyvästi pois päältä

11. HOITO JA PUHDISTUS

11.1 Sihdin puhdistaminen

Merkkivalo 📄 Mukkasihti palaa kunkin ohjelman päätyttyä ja sihti on puhdistettava.

Sihti kerää nukkaa. Nukkaa syntyy, kun vaatteite kuivataan kuivausrummussa.

1. Avaa luukku. Vedä sihti ulos.

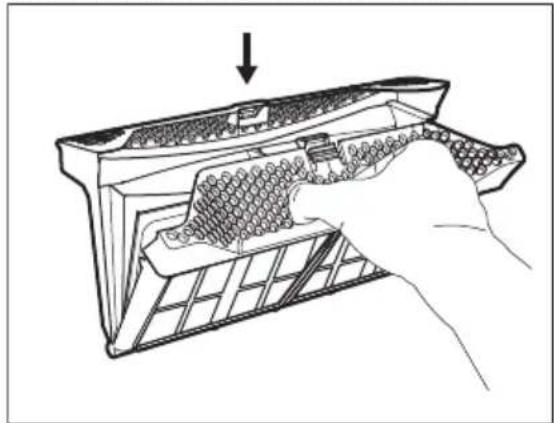

1. Paina koukkua sihdin avaamiseksi.

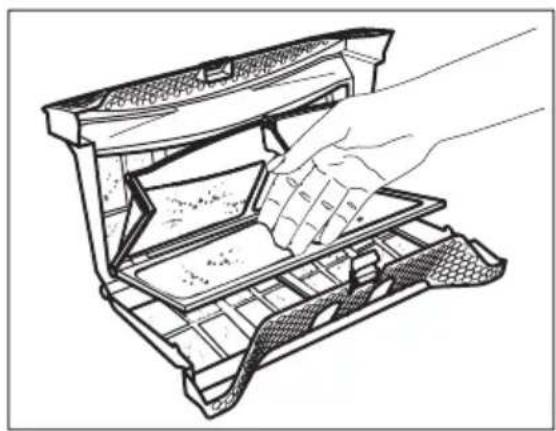

1. Puhdista sihdin kaikki osat kostealla kädellä.

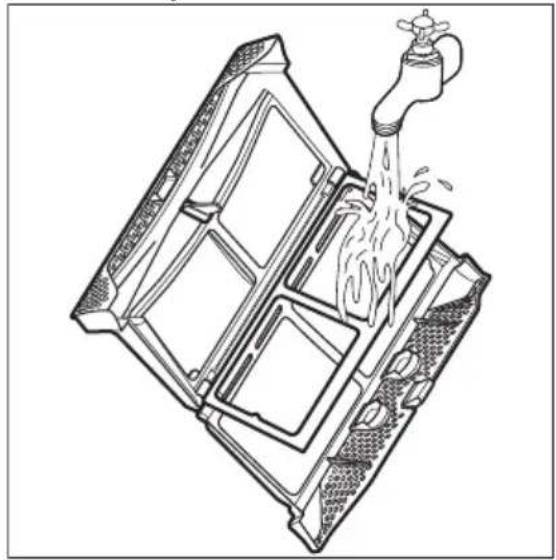

1. Puhdista sihti tarvittaessa harjalla lämpimän hanaveden alla ja/tai imurilla. Sulje sihti.

1. Poista tarvittaessa nukka sihdin liitoksesta ja tiivisteestä. Voit käyttää imuria. Kiinnitä sihti vastaavaan liitokseen.

11.2 Vesisäiliön tyhjentäminen

Tyhjennä lauhdevesisäiliö jokaisen kuivausohjelman jälkeen.

Jos lauhdevesisäiliö on täysi, ohjelma keskeytyy automaattisesti. Merkkivalo Tyhjennä vesisäiliö palaa ja vesisäiliö on tyhjennettävä.

Vesisäiliön tyhjentäminen:

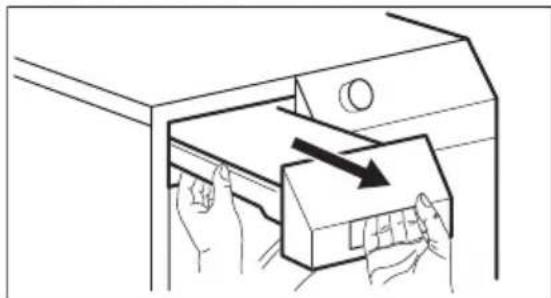

1. Vedä vesisäiliötä ja pidä se vaakasuorassa asennossa.

1. Ota muoviliitos ulos ja tyhjennä vesi pesualtaaseen tai vastaavaan astiaan.

1. Aseta muoviliitos sisään ja asenna vesisäiliö paikoilleen.

2. Käynnistä ohjelma uudelleen painamalla Käynnistä/Taukopainiketta.

11.3 Lämmönvaihtimen puhdistaminen

Jos merkkivalo ⇌ Lämmönvaihdin vilkkuu, tarkista lämmönvaihdin ja sen kotelo. Jos havaitset likaa, puhdista se.

Tarkistaminen:

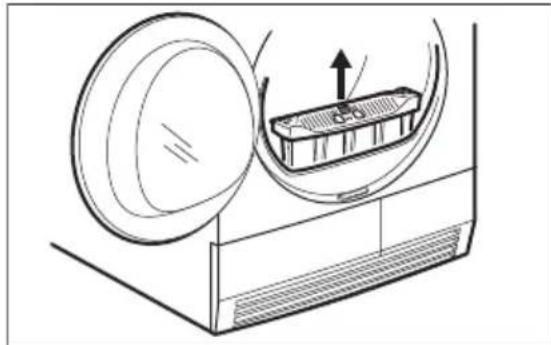

1. Avaa luukku. Vedä sihti ulos.

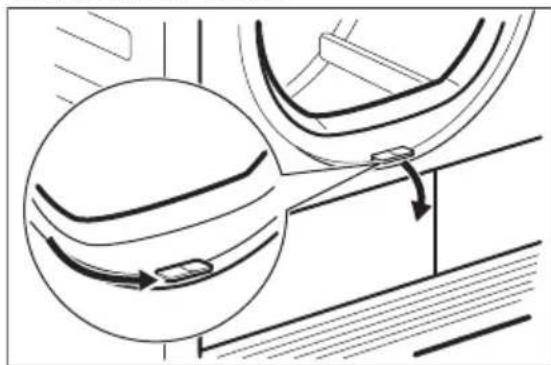

1. Liikuta luukun alaosassa olevaa vapautuspainiketta lämmönvaihtimen luukun avaamiseksi.

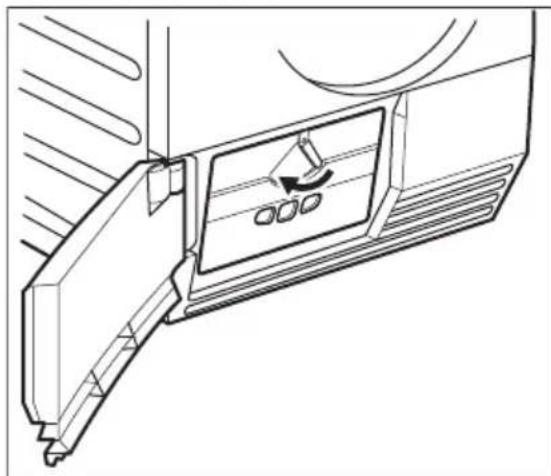

1. Käännä lukitusta lämmönvaihtimen kannen avaamiseksi.

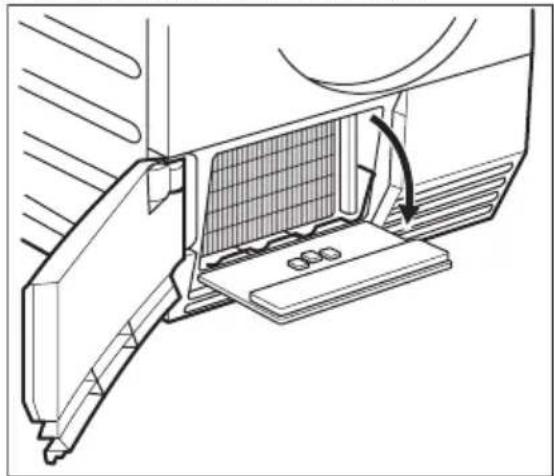

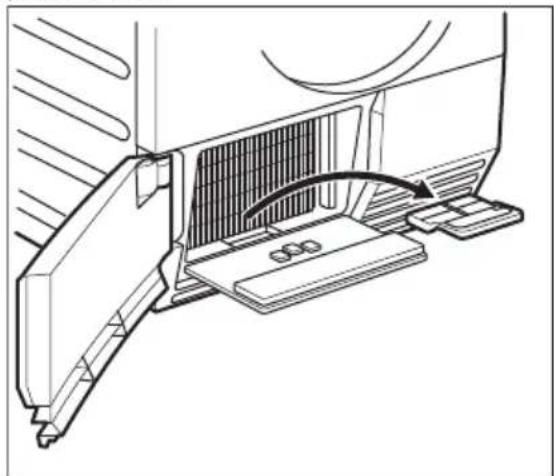

1. Laske lämmönvaihtimen kantta.

1. Puhdista tarvittaessa pieni vedensuodatin kotelon alaosasta. Aseta pieni vedensuodatin takaisin paikoilleen.

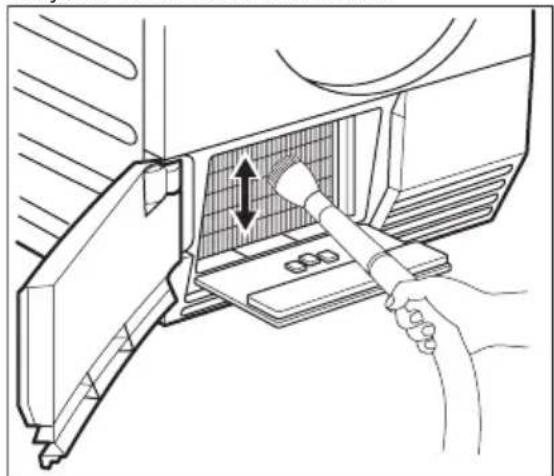

1. Poista tarvittaessa nukka lämmönvaihtimesta ja sen kotelosta. Puhdista kostealla pyyhkeellä ja/tai harjalla varustetulla imurilla.

1. Sulje lämmönvaihtimen kansi.
2. Lukitse lukitus, kunnes se napsahtaa.
3. Kiinnitä sihti takaisin paikalleen.

11.4 Rummun puhdistaminen

VAROITUS!

Irrota laite sähköverkosta ennen sen puhdistamista.

Puhdista rummun sisäosa ja sen urat miedolla pesuaineella. Kuivaa puhdistetut pinnat pehmeällä liinalla.

HUOMIO!

Älä puhdista rumpua hankausaineilla tai teräsvillalla.

11.5 Käyttöpaneelin ja ulkokuoren puhdistaminen

Puhdista käyttöpaneeli ja ulkokuori miedolla pesuaineella.

Käytä kosteaa liinaa. Kuivaa puhdistetut pinnat pehmeällä liinalla.

HUOMIO!

Älä käytä laitteen puhdistamiseen kalusteiden puhdistusaineita tai puhdistusaineita, jotka voivat aiheuttaa korroosiota.

11.6 Tuuletuskanavien puhdistaminen

Poista tuuletuskanaviin kerääntynyt nukka pölynimurilla.

1. VIANMÄÄRITYS

Ongelma 1)	Mahdollinen syy Korjaustoimenpide
Kuivauusrumpu ei toimi.	Kuivauusrumpua ei ole liitetty sähköverkoon.	Kiinnitä pistoke pistorasiaan. Tar-kista asunnon sähkötaulun sulake (sulakekaapista).
	Laitteen luukku on auki. Sulje luukku.
	On/Off-painiketta ei ole painet-tu.	Paina On/Off-painiketta.
	Käynnistä/Tauko-painiketta ei ole painettu.	Paina Käynnistä/Tauko-paini-ketta.
	Laite on valmiustilassa.	Paina On/Off-painiketta.
Kuivaustulos ei ole tyydyttävä.	Olet valinnut väärän ohjelman. Valitse asianmukainen pesuohjel-ma.2)
	Sihti on tukossa.	Puhdista sihti.3)
	Kuiva Plus-lisätoiminto oli mini-mitasolla.4)	Aseta Kuiva Plus-lisätoiminto keskisuureen tai maksimitasoon.4)
	Liian paljon pyykkiä. Noudata maksimitäyttömäärää.
	Tuuletusaukon säleikkö on tukossa. Puhdista laitteen alaosassa oleva tuuletusaukon säleikkö.
	Rummun kosteusanturi on likainen. Puhdista rummun etupinta.
	Virheellinen jäävän pyykin kosteus-taso.	Säädä jäävän pyykin kosteusta-soa.5)
	Lämmönvaihdin on tukkiutunut.	Puhdista lämmönvaihdin.3)
Luukkua ei voi sulkea.	Sihti ei ole lukittunut paikoilleen. Siirrä sihti oikeaan asentoon.
	Pyykki on jäänyt luukun ja tiivisteen väliin.	Aseta pyykit oikein rumpuun.
Err(Virhe) näkyy näytössä.	Yrität muuttaa ohjelmaa tai lisätoi-mintoa ohjelman käynnistymisen jälkeen.	Kytke kuivausrummun virta pois ja takaisin päälle. Valitse asetukset.
	Lisätoiminto, jota yrität kytkeä toi-mintaan, ei sovi valittuun ohjel-maan.	Kytke kuivausrummun virta pois ja takaisin päälle. Valitse asetukset.
Rummussa ei ole valoa.	Viallinen rummun valo. Ota yhteyttä	huoltoliikkeeseen rummun valon vaihtamiseksi.
Aika näytössä kuluu epätaval- liseen tapaan.	Päätymisaika lasketaan täyttö- määrän ja pyykkien kosteustason mukaan.	Automaattinen toiminto — tämä ei ole laitteen toimintahäiriö.
Ohjelma ei käynnisty.	Vesisäiliö on täysi.	Tyhjennä vesisäiliö painamalla ▷||Käynnistä/Tauko-painiketta. 3)
Kuivausohjelma on liian lyhyt.	Pyykkiä on liian vähän. Valitse aikaohjelma. Aika-arvon on viitattava pyykkimäärään. Yhden vaatteen tai pienien pyykkimäärien kuivaamisessa on suositeltavaa käyttää lyhyitä ohjelmia.
	Pyykki on liian kuivaa. Valitse aikaohjelma tai korkeampi kuivaustaso (esim. Bittäin kui-va).
Kuivausohjelma on liian pitkä 6)	Sihti on tukossa. Puhdista sihti.
	Liian paljon pyykkiä. Noudata maksimitäyttömäärää.
	Pyykkiä ei ole lingottu riittävästi. Linkoa pyykki oikein.
	Erittäin korkea huoneen lämpötila - tämä ei ole laitteeseen liittyvä vika.	Alenna huoneen lämpötilaa, mikäli mahdollista.

1) Jos näytössä näkyy virheilmoitus (esim. E51): Kytke kuivausrummun virta pois ja takaisin päälle. Valitse uusi ohjelma. Paina Käynnistä/Tauko-painiketta. Eikö kuivausrumpu toimi? - ota yhteyttä valtuutettuun huoltoliikkeeseen ja mainitse virhekoodi.
2) Noudata ohjelmakuvausta — katso kappale OHJELMATAULUKKO.
3) Katso kappale HOITO JA PUHDISTUS.
4) Vain 🚫️ Kuiva Plus-lisätoiminnolla varustetut kuivausrummut.
5) Katso kappale VIHJEITÄ JA NEUVOJA.
6) Huomaa: Kuivaus päättyy automaattisesti korkeintaan viiden tunnin kuluttua.

13. TEKNISET TIEDOT

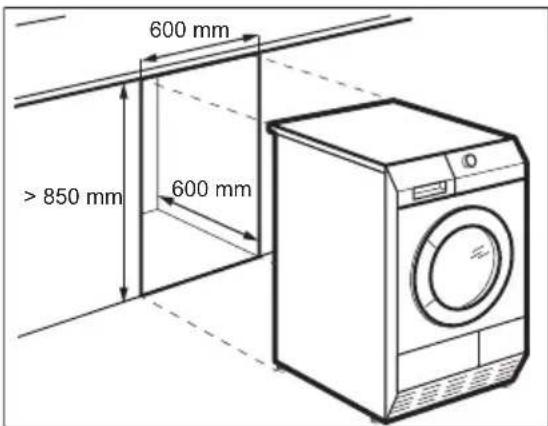

Korkeus x leveys x syvyys 850 x 600 x 600 mm (enintään 640 mm)
Maksimisyvyys laitteen luukun ollessa auki 1090 mm
Maksimileveys laitteen luukun ollessa auki 950 mm

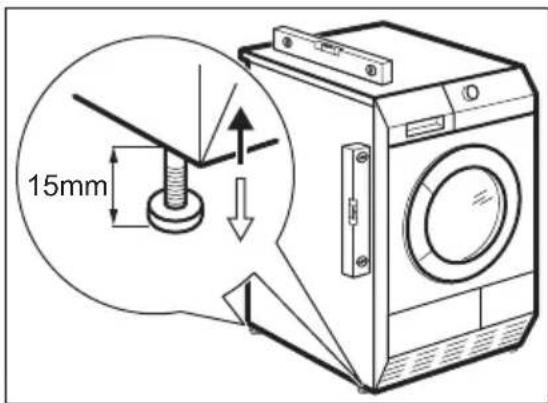

Säädettävä korkeus 850 mm (+ 15 mm - jalkojen säätö)
Rummun tilavuus 118 l
Maksimitäyttömäärä 8 kg
Jännite 230 V
Taajuus 50 Hz
Vaadittu sulake 5 A
Kokonaisteho 950 W
Energialuokka A+
Energiankulutus^1)	2,65 kWh
Vuosittainen energiankulutus2)	308 kWh
Päälle jätetyn tilan tehonkulutus 0,44 W
Valmiustilan tehonkulutus 0,44 W
Käyttötapa Kotitalous
Sallittu ympäristön lämpötila + 5 °C - + 35 °C
Suojakansi takaa kiinteiden hiukkasten ja kosteuden suojaustason, lukuun ottamatta kuitenkaan matalajännitteisiä laitteita, joissa ei ole kosteussuojaa.	IPX4

1) Standardin EN 61121 mukaisesti. 8kg puuvillapyykkiä, linkousnopeus 1000 kierr./min.
2) Energiankulutus vuodessa yksikössä kWh, perustuu standardin puuvillaohjelman 160 kuivauskierrokseen täydellä ja osittaisella täyttömäärällä, ja vähän energiaa kuluttavien tilojen energiankulutus. Kierroksen todellinen energiankulutus riippuu laitteen käyttötavasta (MÄÄRÄYS (EU) Nro 392/2012).

14. ASENNUS

14.1 Pakkauksen purkaminen

HUOMIO!

Kaikki kuljetussuojaukset on poistettava ennen käyttöä.

Polystyreenikappaleiden poistaminen:

1. Avaa luukku.
2. Vedä muoviletku ja polystyreenikappaleet pois rummusta.

14.2 Jalkojen säätäminen

Kuivausrummun korkeutta voidaan säätää. Säädä tällöin säätöjalkoja.

14.3 Asennus työtason alle

Laite voidaan asentaa erilleen muista kalusteista tai keittiön työtason alapuolelle oikean kokoiseen tilaan (katso kuva).

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus asettamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä ✘ merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

INNEHÅLL

1. SÄKERHETSINFORMATION....26
2. SÄKERHETSFÖRESKRIFTER....28
3. PRODUKTBESKRIVNING....30
4. TILLBEHÖR....31
5. KONTROLLPANEL....32
6. PROGRAMÖVERSIKT.... 33
7. TILLVALSFUNKTIONER....36
8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN....37
9. DAGLIG ANVÄNDNING....37
10. RÅD OCH TIPS....39
11. SKÖTSEL OCH RENGÖRING....40
12. FELSÖKNING....43
13. TEKNISKA DATA....45
14. INSTALLATION......46

FÖR PERFEKT RESULTAT
