KÄYTTÖOHJE MAV8 Espina

Alkuperäisten ohjeiden käännös

AUTOMATISK SLANGVINDA FÖR TRÄDGÅRDSBRUK

Bruksanvisning

Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!

TURVAOHJEET

LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.

TEKNISET TIEDOT

MAV8 MAV9
Letkun sisähalkaisija	1/2"	1/2"
Letkun pituus 20 m 30 m
Liitosletku 2 m 2 m
Materiaali	PVC	PVC
Max. käyttöpaine	10 bar	10 bar
Käyttölämpötila	0 ... +45 °C	0 ... +45 °C

LAITTEEN ESITTELY

Tätä automaattisesti takaisin kelautuvaat letkukelaa käytetään veden siirtämiseen ja se on täydellinen työkalu puutarhan kasteluun ja auton pesuun. Letku ei sovellu kuitenkaan juomaveden kanssa käytettäväksi. Laite on varustettu Pysäytä koska tahansa-mekanismilla sekä Hitaalla takaisinkelautumis-mekanismilla. Pysäytä koska tahansa-mekanismin ansiosta letkun voi pysäyttää mihin kohtaan tahansa, joten käyttäjä voi säätää letkun pituutta aina tarpeen mukaan. Hitaan palautumismekanismin ansiosta letku ei kelaudu takaisin suurella nopeudella ja estää täten sattumanvaraisesti sinkoilevan letkun aiheuttamat vaaratilanteet.

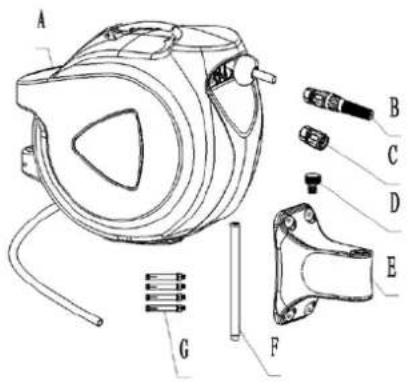

Osa Kuvaus Määrä
A Kela 1 kpl
B Suutin 1 srj
C Pikaliitin 1 srj
D Tuloliitin 1 kpl
E Seinäkiinnike 1 kpl
F Metalliputki 1 kpl
G Kiinnitystarvikkeet 4 srj

Kuva 1

KÄYTTÖÖNOTTO

Vaakasuora asennus seinään tai pylvääseen

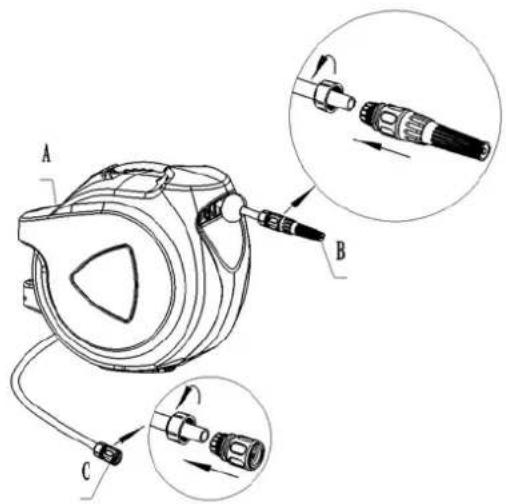

1. Kiinnitä pikaliitin ja suutin paikoilleen. (Kuva 2)
2. Valitse sopiva paikka vesipisteen lähellä.
3. Asenna seinäkiinnike vaakasuorasti seinään tai pylvääseen. (Kuvat 3 - 5)

HUOMIO! Seinäkiinnikettä asennettaessa on kiinnikkeen kaltevuuden oltava alle 5°.

1. Kiinnitä kela seinäkiinnikkeeseen metalliputkella. (Kuva 6)
2. Kytke liitosletku vesihanaan. (Kuva 7)
3. Tässä letkukela on paikoilleen asennettuna ja se voi kääntyä 180°. (Kuva 8)

Vedä letkua ulos haluamasi pituuden verran. Kun lopetat vetämisen, letku lukittuu paikoilleen automaattisesti. Kelataksesi letkun takaisin, vedä letkua ja lopeta vetäminen, jolloin letku alkaa kelautua takaisin kelalle automaattisesti. Varmistaaksesi letkun kunnollisen kelautumisen takaisin kelalle, on suositeltavaa vetää letkua ulos vähintään 25 prosenttia letkun pituudesta. Vedä letkua tarvittaessa ulos keltaiseen varoitusmerkkiin asti (1 metri letkun lopusta) ja anna sen kelautua tasaisesti takaisin kelalle.

VAROITUS!

• Pidä letkusta kiinni kunnes se on kelautunut kokonaan takaisin kelalle.
• Kun letkua on vedetty ulos varoitusmerkkiin asti, älä koskaan vedä letkua voimakkaasti.
• Älä pakota letkua kelautumissuuntaan letkun kelautuessa takaisin kelalle.

HUOLTO

• Sammuta vesihana aina käytön jälkeen ja kytke liitosletku irti vapauttaaksesi vedenpai- neen.
• Älä koskaan vie kemikaaleja tai kiinteitä aineita letkun läpi, sillä tämä vaurioittaa letkua.
• Säilytä laitetta sisätiloissa, mikäli sitä ei tulla käyttämään pitkään aikaan.
• Älä koskaan pura laitetta tai irrota siitä mitään osia. Laitteen saa korjata ainoastaan ammattimainen korjaaja.

VIANETSINTÄ

Letkukelan yleisin toimintahäiriö on, ettei kokonaan ulos vedetty letku kelaudu enää automaattisesti takaisin kelalle. Syynä tähän saattaa olla, että letkun pää on lukittunut paikoilleen ja Pysäytä koska tahansa-mekanismi pitää letkun lukituskohdassa, eikä jäljellä ole enää letkua jota vetää lukituksen vapauttamiseksi. Tämän voi ratkaista kahdella tavalla:

1. Pidä letkua keltaisen varoitusmerkin kohdalla ja vedä sitä ny- kivin liikkein, kunnes letku alkaa kelautua takaisin.

2. Aseta letkukela oikea puoli alaspäin ja vedä letkua, kunnes se alkaa kelautua takaisin. (Kuva 9)
