KÄYTTÖOHJE CX5 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

ART.NO. MODEL

18-8159 CX5-UK

38-3828 CX5

Ver. 201005

Alkuperäinen käyttöohje

Utility Radio

Art.no 18-8159 Model CX5-UK

38-3828 CX5

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Laitteen saa korjata vain valtuutettu huoltoliike.
• Laitetta ei saa purkaa eikä muuttaa.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.
• Sammuta valmiustoiminto yön ajaksi ja poistuessasi kotoa.
• Poista paristot, mikäli et käytä radiota vähään aikaan.
• Älä peitä laitetta. Riittävä ilmastointi (vähintään 15 cm ilmastointiaukon ja ympäröivän pinnan välillä) on välttämätön, laitteen ylikuumenemisen estämiseksi.

Tuotekuvaus

Työmaaradio Cotech. AM/FM-radio, joka kestää kosteutta ja kovia otteita. Taipuva antenni, kiinteä lamppu, kuulokelitiäntä ja 3,5 mm:n ääniliitäntä esim. mp3-soittimelle ja mikrofonilitäntä tekevät radiosta PA-järjestelmän. Virtajohdon säilytyslokero. Toimii verkkovirralla tai paristoilla (6 kpl D/LR20, eivät sisälly pakkaukseen).

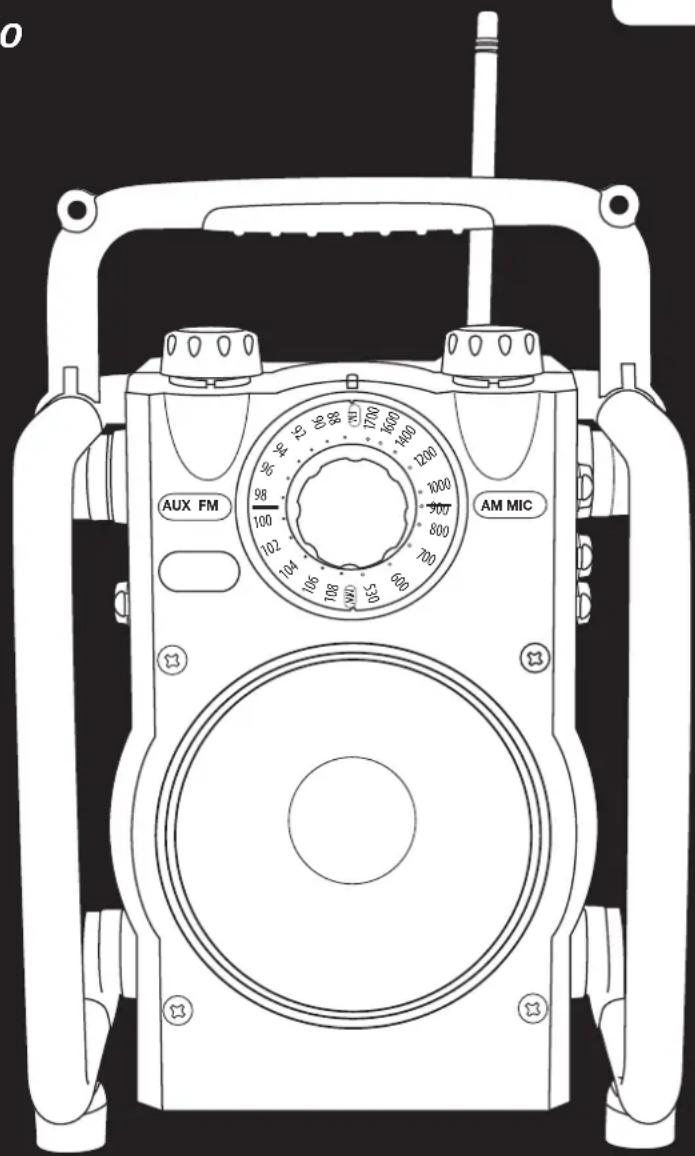

Painikkeet ja toiminnot

1. Äänenvoimakkuuden säätö
2. Vastaanoton merkkivalo
3. Kantokahva
4. Virtakytkin ja AM/FM/AUX IN -valitsin
5. Taajuusvalitsin
6. AM-/mikrofonimerkkivalo
7. Taajuusasteikko
8. Kaiuttimet
9. LED-valaisin
10. AUX/FM-merkkivalo
11. LED-valaisimen kytkin
12. DC IN (9-14 V autoon/veneeseen tms.. Johto ei sisälly.)
13. Mikrofonin liitäntä
14. AUX-liitäntä
15. Kuulokeliitäntä
16. Kierreantenni
    • Paristolokero (laitteen alla)
    • Säilytystila johdolle (laitteen takapuolella)

1. Ruuvaa paristoluukun lukitusta vastapäivään ja avaa luukku.
2. Aseta lokeroon kuusi paristoa. Varmista, että paristot tulevat oikein päin.
3. Ruuvaa luukku takaisin paikoilleen.

Verkkojännitekäyttö

1. Työnnä virtajohdon säädin asentoon OPEN.
2. Vedä johto ulos ja liitä se pistorasiaan.

Käyttöjännitteenä DC 9 - 14 V

Radio toimii myös 9-14 V:n tasajännitteellä. Tämän vuoksi voit käyttää radiota esim. autossa tai veneessä. Johto ei sisälly pakkaukseen.

Käyttö

Varoitus:

Jos käytät radiota ulkona, käytä DC IN/AUX IN/MIC IN- ja kuulokeliitännöissä kumisuojia. Jos kumisuojia ei käytetä, oikosulun riski on suurempi.

FM-radion kuuntelu

1. Käynnistä radio asettamalla virtakytkin FM-asentoon. FM-merkkivalo syttyy.
2. Valitse asema taajuudensäätimellä. Asteikko on yhden MHz:n välein.
3. Vastaanoton merkkivalo syttyy, kun laite löytää radioaseman.
4. Säädä äänenvoimakkuus äänenvoimakkuuden säätimellä.
5. Sammuta radio kiertämällä virtakytkin OFF-asentoon.

AM-radion kuuntelu

1. Käynnistä radio asettamalla virtakytkin AM-asentoon. AM-merkkivalo syttyy.
2. Käännä radiota, jos haluat parantaa vastaanottoa.
3. Vastaanoton merkkivalo syttyy, kun laite löytää radioaseman.
4. Säädä äänenvoimakkuus äänenvoimakkuuden säätimellä.
5. Sammuta radio kiertämällä virtakytkin OFF-asentoon.

Kuuntelu kuulokkeilla

Radiossa on myös 3,5 mm:n liitäntä kuulokkeille. Soitin on monoradio, eli vaikka siihen liitetään stereo-kuulokkeet, musiikki kuuluu monona.

AUX-liitäntä

Aseta virtakytkin AUX-asentoon, jolloin AUX-merkkivalo syttyy. Soittimeen voi liittää esim. kannettavan cd-soittimen, jolloin cd-soittimen musiikki kuuluu kaiuttimista.

Mikrofonin liitäntä

Aseta virtakytkin AM-, FM- tai AUX-tilaan. Liitä mikrofoni 6,3 mm:n liitäntään, ja säädä äänenvoimakkuus sopivaksi. Mikrofonin merkkivalo palaa, ja laitetta voidaan käyttää mikrofonijärjestelmänä. Muut äänilähteet kytkeytyvät pois päältä. Mikrofonin tulee olla dynaaminen.

LED-valaisin

Paina LED-painiketta kevyesti, niin valo menee päälle. Valo sammuu, kun päästät painikkeen. Valo pala jatkuvasti, kun painat painiketta kovempaa.

Huolto ja ylläpito

Puhdista laite tarvittaessa pyyhkimällä se pehmeällä ja kuivalla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Taajuusalue: FM 87,50–108 MHz AM 520 – 1 710 kHz

Virtalähde: 120-230 V \~ 50/60 Hz DC IN: 12 V, 1 A + keskellä (jännitealue 9-14 V), halk. 55 mm.

Antoteho: 4 W 10 % T.H.D 100 Hz paristokäytössä. 7 W 10 % T.H.D 100 Hz verkkovirtakäytössä.

AUX IN: 3,5 mm:n pistokkeella.

Kaiuttimet: 6,5", 8 ohmia, 15 W laajakaista

Antenni: AM: Kiinteä FM: Irrotettava taipuisa antenni

Paristot: 6 kpl D/LR20

Paristojen kesto: Noin 30 tuntia

Kuulokeliitäntä: 3,5 mm

Mitat: 260 x 379 x 250 mm

Paino: Noin 4,2 kg
