Tuotetyyppi	1/3 arkkihiomakone
Mallinumero	S1B-J5-90X187G
Tuotemerkki	Cotech
Jännite	230 V AC, 50 Hz
Tehonotto	180 W
Kuormittamaton nopeus	20,000 rpm
Hiomapohjan koko	90 x 187 mm
Paino	1.6 kg
Melutaso (LpA)	84.2 dB
Melun vaikutustaso (LwA)	95.2 dB
Tärinätaso	5.5 m/s²
Virtakytkin	Paina käynnistääksesi/vapauta pysäyttääksesi; lukituspainike jatkuvaa käyttöä varten
Pölynpoisto	Adapteri pölynimurin liittämistä varten poistokytkentäholkin kautta
Paperin kiinnitys	Kiinnityspuristimet molemmissa päissä
Turvaominaisuudet	Lukituskytkin, vaatii kytkimen painamista ennen lukitsemista
Suositeltu käyttö	Puun, metallin ja maalattujen pintojen hionta; käytä pölysuojainta ja suojalaseja
Huolto	Irrota pistoke ennen säätöjä; puhdista kuivalla liinalla; säilytä lasten ulottumattomissa
Hävittäminen	Noudata paikallisia määräyksiä; ota yhteyttä kuntaan jos olet epävarma
Mukana tulevat lisävarusteet	Poistoadapteri
Vaatimustenmukaisuus	CE, EN 60745-1, EN 60745-2-4, EMC-direktiivit

Usein kysytyt kysymykset - S1B-J5-90X187G Cotech

Kuinka vaihdan hiomapaperin Cotech S1B-J5-90X187G -hiomakoneeseen?

Avaa kaksi kiinnityspuristinta hiomalevyn sivuilla. Aseta uusi hiomapaperi siten, että sen sivut ovat yhdensuuntaisia levyn kanssa, taita paperi ylös päiden ympärille, sulje sitten puristimet yksitellen. Varmista, että paperi on tasainen ja tiukka. Jos se on löysällä, säädä avaamalla yksi puristin ja painamalla paperi tasaiseksi.

Voinko käyttää pölynpoistojärjestelmää tämän hiomakoneen kanssa?

Kyllä, hiomakoneessa on poistokytkentäholkki. Paina adapteri (mukana) kytkentään ja liitä imurin letku. Käytä aina pölysuojainta ja suojalaseja hiottaessa.

Mikä on tämän hiomakoneen oikea jännite ja teho?

Cotech S1B-J5-90X187G toimii 230 V AC, 50 Hz jännitteellä ja teho on 180 W.

Kuinka lukitsen virtakytkimen jatkuvaa käyttöä varten?

Paina ensin virtakytkintä, paina sitten virtakytkimen lukituspainiketta (sijaitsee kytkimen lähellä) lukitaksesi sen. Pysäyttääksesi paina virtakytkintä uudelleen.

Mitä turvatoimia minun tulisi noudattaa käyttäessäni tätä hiomakonetta?

Käytä aina pölysuojainta ja suojalaseja. Käytä kuulosuojaimia. Pidä työalue siistinä ja hyvin valaistuna. Vältä löysiä vaatteita, koruja ja pitkiä hiuksia. Älä käytä räjähdysalttiissa ympäristöissä.

Mikä on hiomakoneen melutaso?

Äänenpainetaso (LpA) on 84,2 dB ja äänitehotaso (LwA) on 95,2 dB. Käytä kuulosuojaimia.

Mikä on hiomakoneen tärinätaso?

Tärinäpäästöarvo on 5,5 m/s². Pidä taukoja pitkäaikaisen käytön aikana.

Kuinka hävitän hiomakoneen sen käyttöiän päätyttyä?

Noudata paikallisia sähköromua koskevia määräyksiä. Ota yhteyttä kuntaan, jos olet epävarma. Älä hävitä tavallisen kotitalousjätteen mukana.

Mitä huoltoa hiomakone vaatii?

Irrota aina pistoke ennen puhdistusta tai säätöjä. Puhdista kuivalla liinalla. Säilytä turvallisessa paikassa lasten ulottumattomissa. Ota yhteyttä pätevään huoltohenkilöstöön korjauksia varten.

Soveltuuko hiomakone metallin ja maalattujen pintojen hiontaan?

Kyllä, sitä voidaan käyttää puun, metallin ja maalattujen pintojen hiontaan. Ole kuitenkin varovainen lyijyä sisältävän maalin kanssa ja käytä asianmukaista pölynpoistoa. Hiomapöly voi olla syttyvää.

KÄYTTÖOHJE S1B-J5-90X187G Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoi-tustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökalua. SÄÄSTÄ NÄMÄ OHJEET.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä.
Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan.
Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökaluun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka haittaavat laitteen toimintaa. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Erityisiä turvallisuusohjeita tasohiomakoneelle

• Käytä hengityssuojainta hiontatöissä. Jos mahdollista, kytke pölynpoistoimuri koneen imuliitäntään.
• Ole erityisen huolellinen mahdollisesti myrkyllisten hiontapölyjen suhteen: Lyijypitoiset maalit, tietyt puut, metallit ja muut materiaalit saattavat tuottaa myrkyllistä pölyä. Huolehdi myös muiden paikallaolevien suojauksesta.
• Hiontapöly saattaa myös olla erittäin syttymisherkkää sekoittuessaan ilman kanssa.

Tuotteen merkinnät ja turvallisuussymbolit

käyttöohje huolellisesti ja säilytä se tulevaa tarvetta varten.

ä aina kuulosuojaimia.

ä aina suojalaseja ja hengityssuojaa.

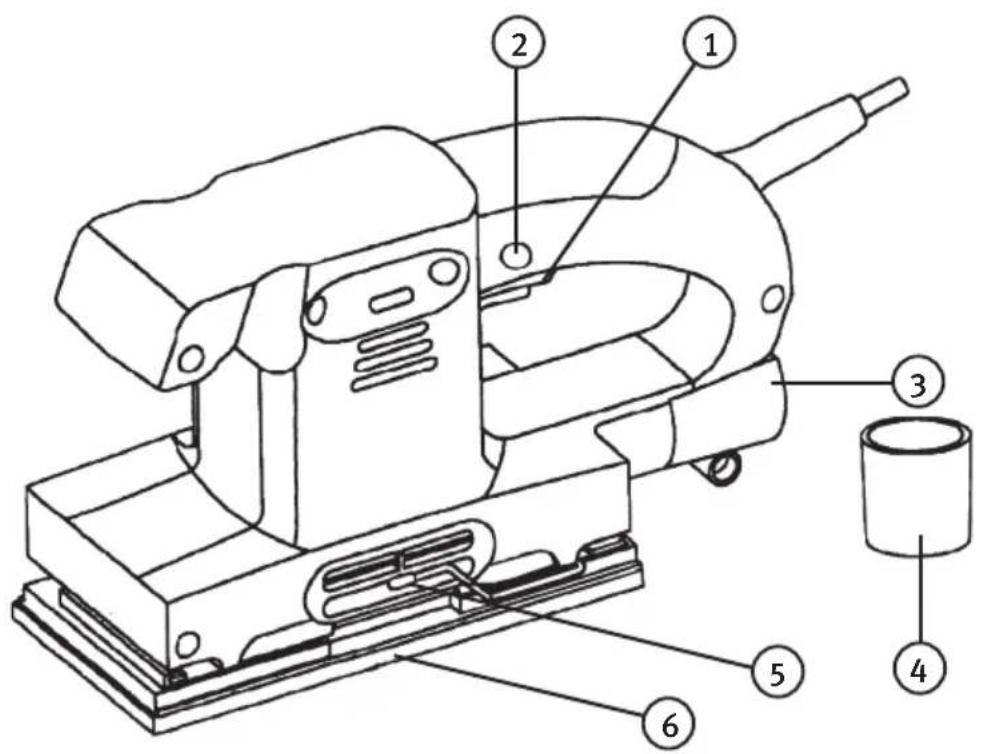

Kuvaus

1. Virtakytkin
2. Virtakytkimen lukko

3. Imuaukko

4. Imuaukon sovitin

5. Kiinnitinpuristin

6. Hiomalaatta

Käyttö

Hiomapaperin asentaminen

1. Avaa kiinnitinpuristimet (5).
2. Aseta hiomapaperi hiomalaatalle siten, että reunat seuraavat hiomalevyä (6).
3. Taita hiomapaperi hiomalevyn molempien päätyjen yli.
4. Sulje kiinnitinpuristimet yksitellen.
5. Tarkista, että hiomapaperi on kiinni joka kohdasta. Mikäli se on irti, aavaa kiinnitipuristin ja pingota hiomapaperi kunnolla.

Virtakytkimellä käynnistäminen ja pysäyttäminen

• Paina virtakytkintä (1) käynnistääksesi tasohiomakoneen ja päästä virtakytkin vapaaksi pysäyttääksesi koneen.
• Paina ensin painiketta (1) ja sen jälkeen virtakytkimen lukituspainiketta (2) lukitaksesi koneen hiomatilaan, jolloin virtakytkintä ei tarvitse pitää alhaalla. Paina virtakytkintä uudelleen tasohiomakoneen pysäyttämiseksi.

Hiominen

• Pidä koneesta kiinni tukevasti molemmin käsin.
• Vie konetta edestakaisin saman suuntaisesti hiottavan pinnan kuitujen kanssa.
• Älä paina konetta.

Huom! Koneen täytyy käydä täysillä kierroksilla moottorin jäähdytyksen varmistamiseksi.

Hiomapöly

Käytä pölynimuria (tai lastuimuria) hiomapölyn poistamiseksi: Paina imuaukon (3) sovitinta (4) ja liitä imurin letku sovittimeen.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Jännite: 230 VAC, 50 Hz

Teho: 180 W

Hiomanopeus: 20 000 kierrosta/min

Hiomapinta: 90 x 187 mm

Melutaso (LpA) 84,2 dB

Meluteho (LwA) 95,2 dB

Tärinäarvo: 5,5 m/s ²

Paino: 1,6 kg
