KÄYTTÖOHJE EUC31255X ELECTROLUX

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 12

Käyttöpaneeli 14

Ensimmäinen käyttökerta 14

Päivittäinen käyttö 15

Hyödyllisiä neuvoja ja vinkkejä 16

Hoito ja puhdistus 16

Käyttöhäiriöt 17

Tekniset tiedot 19

Asennus 19

Ympäristönsuojelu 21

Oikeus

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaih-don yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyt-täjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukeh-tumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä ta-

voin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tii-visteet. Jos entisen laitteesi ovessa on jou-silukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.
• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.
• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.
• Varo vahingoittamasta jäähdytysputkistoa.
• Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– vältä avotulta ja muita syttymislähteitä
-tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muutta-minen tai muiden muutosten tekeminen

laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

! Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajoh-dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus 5) on irrotettu.

7. Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa aurin-gonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 6)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säily-tysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.

5) Mikäli varusteena
6) Mikäli kyseessä on huurtumaton Frost Free -malli
7) Mikäli laitteessa on vesiliitäntä

- Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen nopeuttamiseen. Liiallinen kuumuus voi vahingoittaa muovisia sisäpintoja ja kosteutta voi päästä sähköjärjestelmään.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaa-seen vesijohtoverkkoon. 7)

Huoltopalvelu

- Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

- Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdys-

kuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tu-lee noudattaa paikallisia jätehuoltomää-räyksiä. Vältä vahingoittamasta jäähdy- tysyksikköä, erityisesti lämmönvaihti- men läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

Käyttöpaneeli

1 Pakastimen lämpötilan säädin
2 Pakastimen asento OFF
3 Hälytysmerkkivalo (sijaitsee ilmanvaihtosäleikössä)
4 Merkkivalo (sijaitsee ilmanvaihtosäleikössä)

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan. Merkkivalo syttyy. Käännä pakastimen lämpötilan säädintä myötäpäivään keskiasentoon.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat va-

Tärkeää Jos laitteen sisälämpötila on liian korkea, hälytysmerkkivalo syttyy.

Pakastimen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon OFF.

Tärkeää Merkkivalo ON palaa, kunnes laite kytketään irti sähköverkosta.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

• Käännä lämpötilan säädintä vastapäivään kun haluat korkeamman lämpötilan.
• Käännä lämpötilan säädintä myötäpäivään kun haluat alhaisemman lämpötilan.

i Keskiasento on yleensä sopivin asetus.

Lämpötila täytyy valita ottaen huomioon, että sisälämpötilaan vaikuttavat seuraavat seikat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Lämpötilahälytys

Kun pakastimen sisälämpötila kohoaa (esi- merkiksi sähkökatkon jälkeen tai kun ovi on auki), sen osoittaa

- hälytysmerkkivalon syttyminen.

Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalo sammuu automaattisesti.

rusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen

hajun. Kuivaa pinnat ja varusteet lopuksi huo- lellisesti.

Päivittäinen käyttö

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.

Voit kuitenkin nopeuttaa pakastumista kääntämällä lämpötilan säätimen kylmimpään asentoon ainakin 24 tuntia ennen elintarvikkeiden sijoittamista pakastimeen.

Laita pakastettavat elintarvikkeet kahteen yläosastoon.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokil-peen, joka sijaitsee laitteen sisäpuolella.

Ruokien pakastuminen kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

Tärkeää Palauta lämpötilan säädin aikaisempaan asentoon kun elintarvikkeiden pakastamisen aloittamisesta on kulunut 24 tuntia.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään 2 tunnin ajan ennen kuin laitat siihen elintarvikkeita.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa

Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan. Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kyp-Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.

sennys kestää tässä tapauksessa pitempään.

Pakastuskorien poistaminen pakastimesta

Pakastuskoreissa oleva rajoitin estää niiden tahattoman poistamisen tai putoamisen. Kun haluat poistaa korin pakastimesta, vedä sitä itseesi päin ja irrota se lopuksi nostamalla sen etuosaa ylöspäin.

Kori asetetaan takaisin paikalleen nostamalla sen etuosaa hieman ja työntämällä se pa- kastimeen. Kun kori on rajoittimien kohdalla, työnnä se paikalleen.

Pakastuskorien ansiosta löydät haluamasi pakkauksen helposti ja nopeasti. Jos tarvitset lisätilaa, voit poistaa korit ja laittaa elintarvikkeet suoraan hyllyille. Kaikille hyllyille, ylimmäistä lukuun ottamatta, on mahdollista sijoittaa elintarvikkeita, jotka tulevat 20 mm hyllyn etureunan ulkopuolelle. Näin on mahdollista parhaiten hyödyntää käytettävissä olevaa tilaa.

Tärkeää Oikean ilmanvaihdon takaamiseksi älä poista alakoria.

Hyödyllisiä neuvoja ja vinkkejä

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita te- hokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Hoito ja puhdistus

! Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.
Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla. tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Tärkeää Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Monet keittiön pintojen puhdistusaineet si- sältävät kemikaaleja, jotka voivat vahingoit- taa laitteen muoviosia. Puhdista siis ulkopin- nat pehmeällä lämpimään veteen ja neutraa- liin pesunesteeseen kostutetulla liinalla.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten.

Varmista, että ovi on auki ja:

1. Irrota säleikön yläosa vetämällä sitä ulos/ alas.
2. Vedä säleikköä suoraan ulos, jotta se ir- toaa kokonaan.
3. Imuroi laitteen alus.

Pakastimen hyllyihin ja laitteen yläosaan muodostuu aina jonkin verran huurretta.

Sulata pakastin, kun huurrekerroksen pak-suus on noin 3-5 mm.

Huurteen poistaminen:

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta
• Poista pakastimesta kaikki elintarvikkeet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan
• Poista pakastimen vetolaatikot
• Laita laatikoiden ympärille eristävää materiaalia, esimerkiksi huopa tai sanomalehtiä.

Voit nopeuttaa sulatusta laittamalla kuumaa vettä (ei kiehuvaa) sisältäviä astioita pakasti- men sisään.

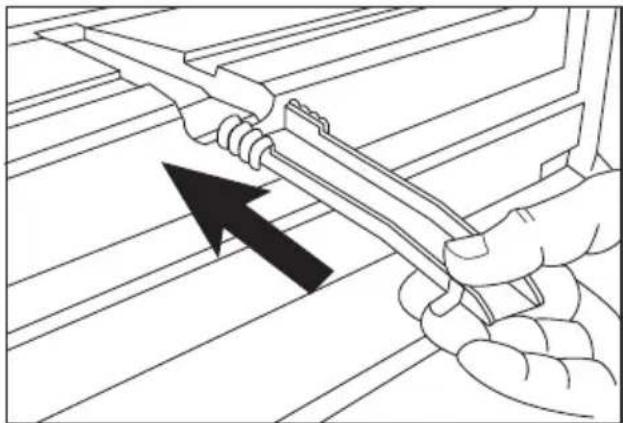

• Irrota tyhjennyskanava säilytysasennosta, työnnä se laitteen sisään kuvan mukaisesti ja laita tyhjennysaukon alle astia sulatusveden keräämiseksi
• Kun jää alkaa sulaa, raaputa se varovasti irti. Käytä puista tai muovista kaavinta
• Kun kaikki jää on sulanut, puhdista sisäpinnat ja pyyhi ne kuiviksi ja laita tyhjen-

Käyttöhäiriöt

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huol-tohenkilöstön kutsumista. Seuraavassa tau-lukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja kierrätyksen ääni).

nyskanava sen jälkeen takaisin säilytys-paikkaansa.

- Kytke laite toimintaan, laita pistoke pistorasiaan ja sijoita pakasteet takaisin laitteeseen.

Tärkeää Älä koskaan käytä teräviä metalliesineitä huurteen poistamisessa haihduttimesta, sillä tämä voi vahingoittaa sitä. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla keinotekoisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nouseminen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään ai- kaan, suorita seuraavat toimenpiteet:

- Kytke laite irti verkkovirrasta.

• Ota kaikki ruoat pois.
• Sulata ^8) ja puhdista laite ja varusteet.
• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Tärkeää Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista.

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on ko-va.	Laitetta ei ole tuettu kunnolla pai-kalleen.	Tarkista, että laite on tukevasti pai-kallaan (kaikki neljä jalkaa koskevat lattiaan). Katso kohtaa Tasapainot-taminen.
Laitteen takaosan ja putkien	välil-lä olevat välikappaleet ovat irron-neet.	Laita ne takaisin paikoilleen.
Hälytysmerkkivalo palaa	Pakastimen lämpötila on liian kor-kea.	Lue ohjeet kohdasta Lämpötilahä-lytys.
Kompressori käy jatku-vasti.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
	Ovea on avattu liian usein.	Älä pidä ovea auki pitempään kuin on tarpeen.
	Laitteen lämpötila on liian korkea.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat pakastimeen.
Huoneen lämpötila on liian kor-kea.		Alenna huoneen lämpötilaa.
Pakastimessa on liikaa huurretta.	Elintarvikkeita ei ole pakattu kun-nolla.	Pakkaa ruoat oikein.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
Oven tiiviste on vioittunut tai likai-nen.		Lue ohjeet kohdasta Oven sulke-minen.
Lämpötilan säädin ei ehkä ole oi-keassa asennossa.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian alhainen.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
Elintarvikkeiden lämpötila on liian korkea.		Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat pakastimeen.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisiaan.	Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden vä-lissä.
Pakastimeen on pantu suuria	määriä elintarvikkeita samanai-kaisesti.	Sijoita pakastimeen pienempiä ruokamääriä yhdellä kertaa.
Laite ei toimi.	Virta on katkaistu laitteesta.	Kytke virta laitteeseen.
Pistoke ei ole kunnolla kiinni	pis-torasiassa.	Kiinnitä pistoke pistorasiaan.
Laitteeseen ei tule virtaa.	Pistora-siassa ei ole jännitettä.	Kytke pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yh-teys sähköasentajaan.
Ovi osuu ilmanvaihtosä-leikköön.	Laite ei ole oikein tasapainotettu. Lue ohjeet kohdasta Tasapainot-taminen.
Ovi ei ole kohdallaan	Laite ei ole oikein tasapainotettu. Lue ohjeet kohdasta Tasapainot-taminen.

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Oven sulkeminen

1. Puhdista oven tiivisteet.

2. Säädä ovea tarvittaessa. Lue ohjeet koh-dasta Asennus.

3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltolikkeeseen.

Tekniset tiedot

Mitat
Korkeus 1750 mm
Leveys 595 mm
Syvyys 623 mm
Lämmönnousuaika 18 h

Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu laitteen sisälle vasemmalle puolelle, sekä energiamerkinnästä.

Asennus

! Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN +10 °C	- 32 °C
N +16 °C	- 32 °C
ST +16 °C	- 38 °C
T	+16 °C - 43 °C

Sijoituspaikka

Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan

tulee kuitenkin välttää sijoittamasta laitetta keittiökaapin alapuolelle.

Jos laite sijoitetaan huoneen nurkkaan siten, että saranat ovat seinän puolella, seinän ja laitteen välillä tulee olla vähintään 60 mm, jotta ovi pääsee aukeamaan riittävästi varusteiden poistamista varten.

Tila ilmanvaihtoa varten voi olla:

• heti laitteen yläpuolella
• yläkalusteen takana ja yläpuolella.
  Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taa-juus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasi- aan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon lai- te kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytke- mään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

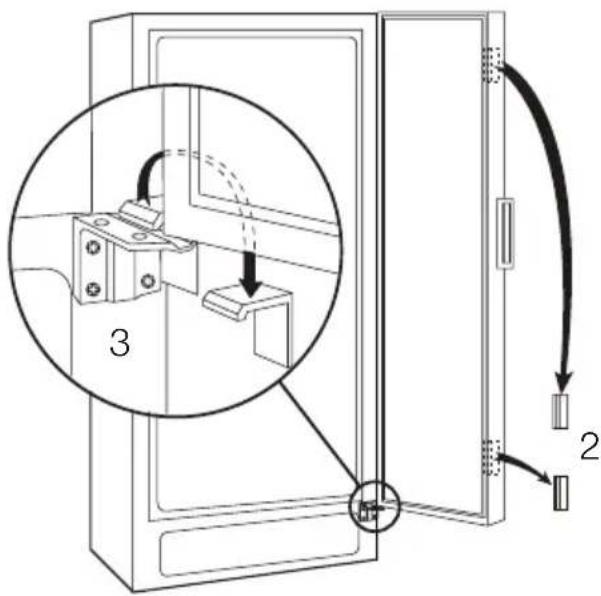

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana.

Se irrotetaan seuraavalla tavalla:

1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (mallikohtainen).

Tärkeää Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa toimitetulla ruuviavaimella.

Joissain malleissa takana olevia pyöriä voi säätää kääntämällä kierretangon mutteria vasemmalle laitteen nostamiseksi tai oikealle sen laskemiseksi.

Oven kätisyyden vaihtaminen

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

1. Irrota pistoke pistorasiasta.

2. Poista ilmanvaihtosäleikkö. Poista irrotettava osa ja asenna se säleikön toiselle puolelle.

3. Kallista laite taaksepäin puisen tuen päälle.

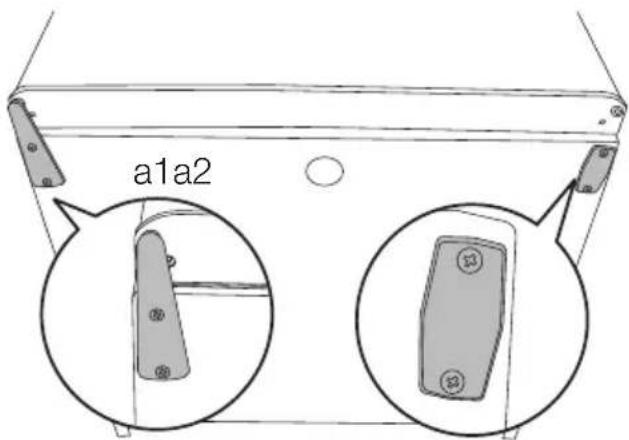

4. Ruuvaa irti yläsarana (a1) ja peitelaatta (a2) ja asenna se toiselle puolelle.

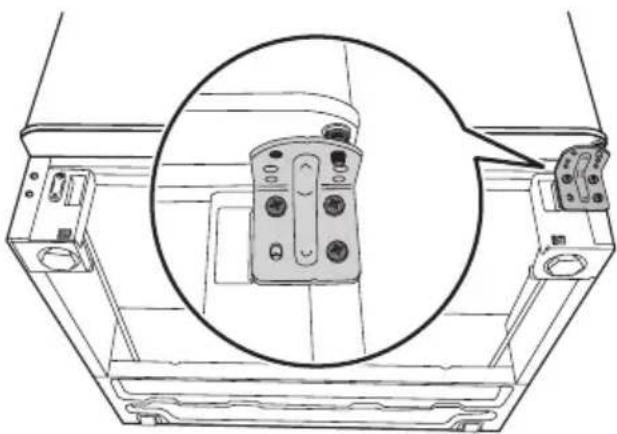

1. Ruuvaa irti alasarana. Vaihda tapin ja suo- juksen paikkaa. Ruuvaa alasarana kiinni toiselle puolelle.

1. Kiristä tappi toimitetulla ruuviavaimella.
2. Nosta laite ylös ja sijoita ilmanvaihtosäleikkö paikalleen.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli 📄, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon

1. Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n lävistimellä tai poralla. Asenna kahva. Laita paikoilleen varustepussista löytyvät ruuvien reikien tulpat.

1. Aseta kaappi oikeaan asentoon.

! Varoitus! Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

Tarkista lopuksi seuraavat:

• Kaikki ruuvit on kiristetty.
- Magneettitiviste on tarttunut tiukasti kaappiin.
- Ovi avautuu ja sulkeutuu kunnolla.

! Varoitus! Jos ympäristön lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.
