KÄYTTÖOHJE EUF29203W ELECTROLUX

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 13

Käyttöpaneeli 15

Ensimmäinen käyttökerta 16

Päivittäinen käyttö 16

Hyödyllisiä neuvoja ja vinkkejä 17

Hoito ja puhdistus 17

Käyttöhäiriöt 18

Tekniset tiedot 20

Asennus 21

Ympäristönsuojelu 23

Oikeus

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaih-don yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyt-täjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi.

Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

- Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

- Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukeh-tumisvaaran.

- Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä ta-

voin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tii-visteet. Jos entisen laitteesi ovessa on jou-silukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– vältä avotulta ja muita syttymislähteitä

– tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muutta-minen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

! Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajoh-dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon lampun suojus 5) on irrotettu.

- Laite on painava ja sen siirtämisessä on noudatettava varovaisuutta.

- Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

- Laite ei saa olla pitkään suorassa aurin-gonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 6)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjei-ta noudattaen.
• Noudata tarkasti laitteen valmistajan säily-tysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkauk-

seen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.

- Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta. Jos pistorasia ei ole ulottuvilla, katkaise virransyöttö päävirtakytkimestä.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen nopeuttamiseen. Liiallinen kuumuus voi vahingoittaa muovisia sisäpintoja ja kosteutta voi päästä sähköjärjestelmään.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Ödota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaa-seen vesijohtoverkkoon. 7)

5) Mikäli varusteena
6) Mikäli kyseessä on huurtumaton Frost Free -malli
7) Mikäli laitteessa on vesiliitäntä

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä

eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomäääräyksiä. Vältä vahingoittamasta jäähdy- tysyksikköä, erityisesti lämmönvaihti- men läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

Käyttöpaneeli

1. Hälytysmerkkivalo
2. Merkkivalo
3. Action Freeze-toiminnon painike Hälytyksen kuittauspainike
4. Action Freeze-toiminnon merkkivalo
5. Lämpötilan säädin

Laitteen kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan. Käännä lämpötilan säädintä myötäpäivään keskiasentoon. Merkkivalo syttyy.

Tärkeää Jos ovi on auki muutaman minuutin, sisävalo sammuu automaattisesti. Sisävalo palautuu automaattisesti toimintaan, kun ovi suljetaan ja avataan.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon "O". Merkkivalo sammuu.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti. Laitetta käytetään seuraavasti:

• Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä vastapäivään.
• Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä myötä-päivään.

i Keskimääräinen asetus on yleensä sopivin.

Lämpötilan valinnassa tulee huomioida seuraavat sisälämpötilaan vaikuttavat asiat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Action Freeze-toiminto

Action Freeze-toiminto käynnistetään paina-malla Action Freeze-toiminnon painiketta. Action Freeze-toiminnon merkkivalo syttyy.

Tärkeää Toiminto kytkeytyy automaattisesti pois toiminnasta 52 tunnin kuluttua.

Voit poistaa toiminnon käytöstä milloin ta-hansa painamalla Action Freeze-toiminnon painiketta. Action Freeze-toiminnon merkkivalo sammuu.

Korkean lämpötilan hälytys

Kun pakastimen sisälämpötila kohoaa (esi- merkiksi sähkökatkon jälkeen tai kun ovi on auki):

• hälytysmerkkivalo vilkkuu,
• laitteesta kuuluu merkkiääni.

Voit vaientaa äänimerkin painamalla hälytyksen kuittauspainiketta.

Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalo lakkaa vilkkumasta ja merkkiääni sammu automaattisesti.

Oven aukiolon hälytys

Jos ovi on auki muutaman minuutin, hälytys-merkkivalo alkaa vilkkua ja laitteesta kuuluu äänimerkki.

1. Kuittaa äänimerkki painamalla hälytyksen kuittauspainiketta.

2. Hälytysmerkkivalo sammuu, kun ovi sul-jetaan.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen

hajun. Kuivaa pinnat ja varusteet lopuksi huo- lellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.

Päivittäinen käyttö

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.

Kun pakastat tuoretta ruokaa, aktivoi Action Freeze -toiminto vähintään 24 tuntia ennen elintarvikkeiden laittamista pakastinosas- toon.

Laita pakastettavat elintarvikkeet kahteen yläosastoon.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokil-peen, joka sijaitsee laitteen sisäpuolella.

Ruokien pakastuminen kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

Pakasteiden säilyttäminen

Kun käytät laitetta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna sen toimia vähintään kahden tunnin ajan ennen kuin laitat ruokia pakastimeen.

Pakastuskorien ansiosta pakkaukset löytyvät helposti ja nopeasti. Jos pakastat suuren määrän elintarvikkeita, poista kaikki laatikot alakoria lukuunottamatta. Alakorin on oltava paikallaan, jotta ilmankierto toimii asianmukaisesti. Kaikille muille paitsi ylimmälle hyllylle voi sijoittaa hyllyn reunan yli ulottuvia pak- kauksia aina keskiosan sivulla näkyvään merkkiin saakka.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa

Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, minkä jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan. Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään.

Pakastuskorien poistaminen pakastimesta

Pakastuskoreissa oleva rajoitin estää niiden tahattoman poistamisen tai putoamisen. Kun haluat poistaa korin pakastimesta, vedä sitä itseesi päin ja irrota se lopuksi nostamalla sen etuosaa ylöspäin.

Kori asetetaan takaisin paikalleen nostamalla sen etuosaa hieman ja työntämällä se pa- kastimeen. Kun kori on rajoittimien kohdalla, työnnä se paikalleen.

Hyödyllisiä neuvoja ja vinkkejä

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita te- hokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Tärkeää Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Monet keittiön pintojen puhdistusaineet si- sältävät kemikaaleja, jotka voivat vahingoit- taa laitteen muoviosia. Puhdista siis ulkopin- nat pehmeällä lämpimään veteen ja neutraa- liin pesunesteeseen kostutetulla liinalla.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten.

Käyttöhäiriöt

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huol-tohenkilöstön kutsumista. Seuraavassa tau-lukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja ilman kierrätyksen

Varmista, että ovi on auki ja:

1. Irrota säleikön yläosa vetämällä sitä ulos/ alas.
2. Vedä säleikköä suoraan ulos, jotta se ir- toaa kokonaan.
3. Imuroi laitteen alus.

Tämän mallin pakastinosasto on huurtumatonta tyyppiä. Se tarkoittaa, että laitteen toimiesa huurretta ei keräänny laitteen sisäpinnoille tai ruokatarvikkeiden päälle.

Huurretta ei synny, koska automaattisesti valvottu puhallin kierrättää koko ajan kylmää ilmaa pakastinosaston sisällä.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään ai- kaan, suorita seuraavat toimenpiteet:

• Kytke laite irti verkkovirrasta.
• Ota kaikki ruoat pois.
• Sulata ^8) ja puhdista laite ja varusteet.
• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.
  Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Tärkeää Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista.

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on ko-va.	Laitetta ei ole tuettu kunnolla pai-kalleen.	Tarkista, että laite on tukevasti pai-kallaan (kaikki neljä jalkaa koskevat lattiaan). Katso kohtaa Tasapainot-taminen.
Laitteen takaosan ja putkien	välil-lä olevat välikappaleet ovat irron-neet.	Laita ne takaisin paikoilleen.
Kuuluu äänimerkki. Häly- tysmerkkivalo vilkkuu.	Pakastimen lämpötila on liian kor-kea.	Katso kohta Korkean lämpötilan hälytys.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Ovihälytys.
Hälytysmerkkivalo vilk-kuu.	On tapahtunut lämpötilan mit-tausvirhe.	Ota yhteys valtuutettuun huoltoliik-keeseen (jäähdytysjärjestelmä pi-tää elintarvikkeet kylminä, mutta lämpötilaa ei voi säätää).
Kompressori käy jatku-vasti.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
	Ovea on avattu liian usein.	Älä pidä ovea auki pitempään kuin on tarpeen.
	Ruoan lämpötila on liian korkea.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat pakastimeen.
Huoneen lämpötila on liian kor-kea.		Alenna huoneen lämpötilaa.
Pakastimessa on liikaa huurretta.	Elintarvikkeita ei ole pakattu kun-nolla.	Pakkaa ruoat oikein.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
Oven tiiviste on vioittunut tai likai-nen.		Lue ohjeet kohdasta Oven sulke-minen.
Lämpötilan säädin ei ehkä ole oi-keassa asennossa.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian alhainen.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin ei ehkä ole oi-keassa asennossa.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
	Ruoan lämpötila on liian korkea.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat pakastimeen.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisiaan.	Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden vä-lissä.
Pakastimeen on pantu suuria	määriä elintarvikkeita samanai-kaisesti.	Sijoita pakastimeen pienempiä ruokamääriä yhdellä kertaa.
Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi.	Virta on katkaistu laitteesta. Kytke virta laitteeseen.
Pistoke ei ole kunnolla kiinni pis-torasiassa.	Kiinnitä pistoke pistorasiaan.
Laitteeseen ei tule virtaa. Pistora-siassa ei ole jännitettä.	Kokeile kytkemällä pistorasiaan jo-kin toinen sähkölaite. Tarkista su-lake. Ota yhteys sähköasentajaan.
Valo ei syty.	Lamppu on palanut. Lue ohjeet kohdasta Lampun vaih-taminen.
Ovi on ollut auki liian pitkään.	Sulje ovi.
Ovi osuu ilmanvaihtosä-leikköön.	Laite ei ole oikein tasapainotettu. Katso kohtaa Tasapainottaminen.
Ovi ei ole kohdallaan.	Laite ei ole oikein tasapainotettu. Katso kohtaa Tasapainottaminen.

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

1. Irrota pistoke pistorasiasta.
2. Vaihda lampun tilalle uusi samantehoinen lamppu (maksimiteho on merkitty lampun suojukseen), jonka kannan tyyppi on E14.
3. Kiinnitä pistoke pistorasiaan.
4. Avaa ovi. Tarkista, että valo syttyy.

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet koh-dasta Asennus.
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltolikkeeseen.

Tekniset tiedot

EUF29405W EUF29405X
Mitat
Korkeus 1800 mm	1800 mm
	Leveys	595 mm	595 mm
	Syvyys	623 mm	623 mm
Käyttöönottoaika		12 H	12 H

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Asennus

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN +10 °C – 32 °C
N +16 °C – 32 °C
ST +16 °C – 38 °C
T +16 °C – 43 °C

Sijoituspaikka

Jos laite sijoitetaan kalustekaapin alapuolelle, laitteen yläreunan ja kaapin välillä tulee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle.

Jos laite sijoitetaan huoneen nurkkaan siten, että saranat ovat seinän puolella, seinän ja laitteen välillä tulee olla vähintään 150 mm, jotta ovi pääsee aukeamaan riittävästi varusteiden poistamista varten.

Tila ilmanvaihtoa varten voi olla:

• heti laitteen yläpuolella
• yläpuolella olevan kalusteen takana ja yläpuolella.

Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taa-juus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasi- aan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon lai- te kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

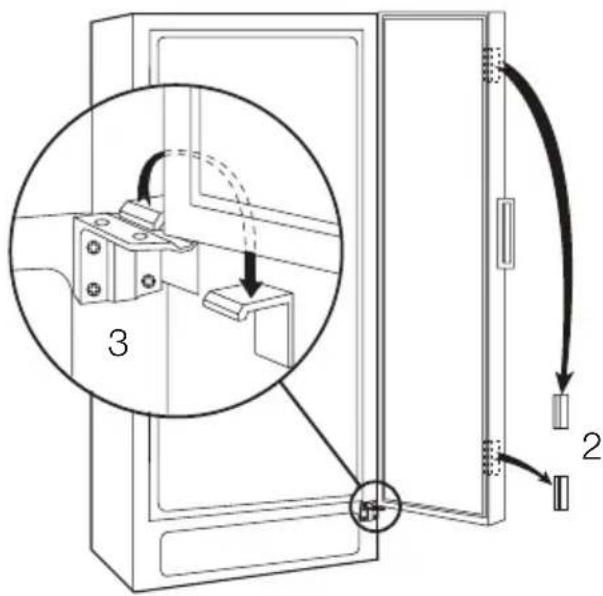

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana.

Se irrotetaan seuraavalla tavalla:

1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (mallikohtainen).

Tärkeää Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

Kiinnitä varustepussista löytyvät välikappa- leet kuvien mukaisesti.

Jos sijoitat kaksi laitetta vierekkäin, kiinnitä laitteiden väliin tarrakiinnitteiset välikappa- leet.

Kiinnitä välikappaleet paneelin takapuolelle.

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa toimitetulla ruuviavaimella.

Oven kätisyyden vaihtaminen

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

1. Irrota pistoke pistorasiasta.

2. Poista ilmanvaihtosäleikkö. Poista irrotettava osa ja kiinnitä se säleikön vastakkaiselle puolelle.

3. Kallista laite takaosansa varaan puisen tuen päälle.

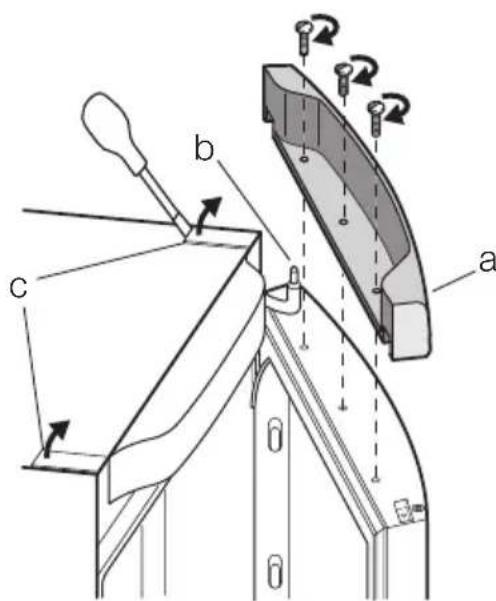

4. Avaa ruuvit ja irrota etupaneeli (a).

5. Ruuvaa auki saranatappi (b) ja irrota ovi.

6. Irrota kansitasossa olevat kaksi suojusta (c).

1. Irrota etupuolella oleva suojus (d).
2. Ruuvaa irti oven pysäytin (e) ja siirrä se vastakkaiselle puolelle.
3. Ruuvaa irti sarana (f) ja siirrä se vastak-kaiselle puolelle.

1. Ruuvaa irti alasarana. Siirrä tappi toiselle puolelle. Ruuvaa alasarana kiinni vastak-kaiselle puolelle.

1. Kiristä tappi mukana toimitetulla ruuvia- vaimella.
2. Kiinnitä ovi takaisin paikalleen.
3. Kierrä saranatappi (b) paikalleen vastak-kaiselle puolelle.
4. Kiinnitä suojukset (c) ja (d) sekä etupa-neeli (a) takaisin paikalleen.
5. Nosta laite pystyyn ja kiinnitä ilmanvaihtosäleikkö paikalleen.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli 📄, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

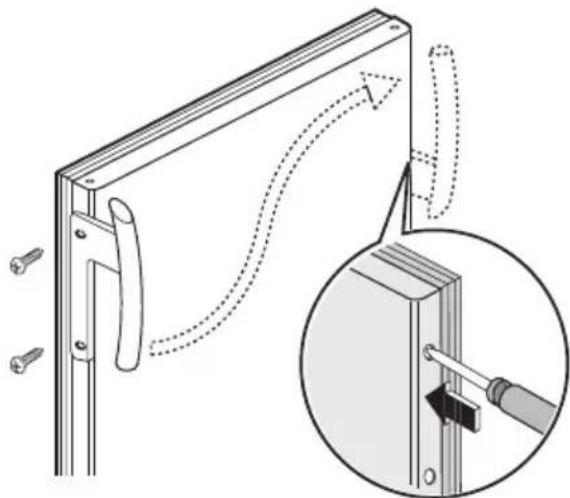

1. Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n taltan tai poran avulla. Kiinnitä kahva paikalleen. Aseta kahva oven vastakkaiselle puolelle kääntäen sitä puoli kierrosta. Laita paikoilleen varustepussista löytyvät ruuvin reikien tulpat.

1. Aseta kaappi oikeaan asentoon.

! Varoitus! Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

Tarkista lopuksi seuraavat asiat:

• Kaikki ruuvit on kiristetty.
- Magneettitiiviste on tarttunut tiukasti kaappiin.
- Ovi avautuu ja sulkeutuu kunnolla.

! Varoitus! Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.
