KÄYTTÖOHJE 81-105 Biltema

Kourukoukun taivutustyökalu (valitun koukun mu-kaan)

JOHDANTO

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

KOKOAMINEN

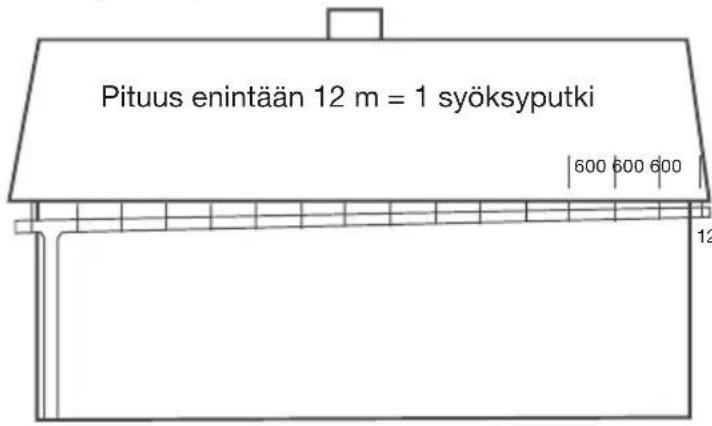

Asenna ensimmäinen ja viimeinen kourukoukku noin 100 mm päähän katon reunasta. Muiden koukkujen c/c-väli on n. 600 mm. Kaltevuuden tulee olla noin 5 mm/m. (Kuva 1.)

Kuva 1.

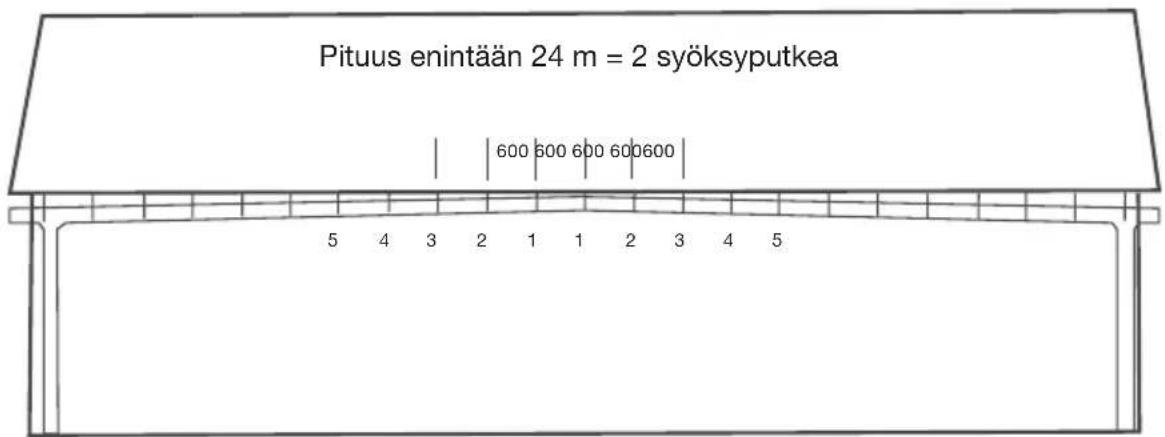

Pituus yli 12 m.

Aloita keskeltä ja asenna koukut n. 600 mm:n c/c-vä- lein. Kaltevuuden tulee olla noin 5 mm/m. (Kuva 2.)

Kourukoukkujen asentaminen

Kourun tulee kallistua noin 5 mm metrillä. Jos räystäs ei ole vaakasuorassa, poikkeama on otettava huomioon kaltevuuden mittauksessa. Kourun tulee kallistua kohti syöksyputkea.

Vinkki! Asenna ensin ensimmäinen ja viimeinen koukku. Jännitä niiden väliin naru ja tarkista kaltevuus sen avulla. Asenna välikoukut narun mukaan.

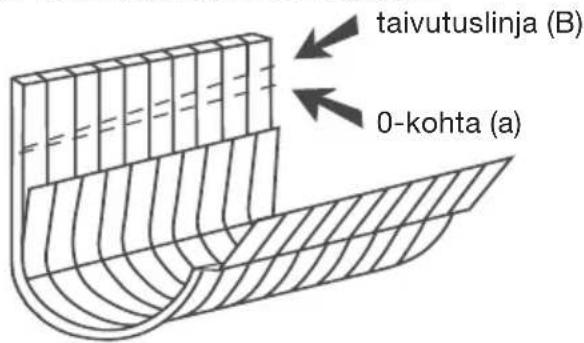

Kourukoukkujen taivutus

Kun käytät koukuntaivutinta:

1. Aseta tarvittavat koukut vierekkäin.
2. Piirrä kaikkiin koukkuihin viiva ensimmäisen koukun taivutuspisteen (0-kohta) kohdalle. (a)
3. Ota lähtökohdaksi ensimmäinen viiva ja laske viimeisen koukun taivutuspiste, joka määritetään 5 mm/m:n kaadon mukaan.
4. Piirrä viiva tähän kohtaan. (b)
5. Taivuta koukut viivan mukaan.

Kuva 2

Räystäskourun asentaminen

Aseta räystäskouru koukkuihin. Paina kourun etureu-naa koukkua vasten ja taivuta levyn yli.

Paina kourua koukkua vasten ja taivuta toisen luk-kolevyn yli.

Lähtösuppilon asennus

Merkitse kouruun syöksyputken paikka. Sahaa noin 10 cm aukko kuvan mukaan. Taivuta aukon reunoja hieman alaspäin niin, että vesi valuu pois kourusta.

Vie lähtösuppilon reuna räystäskourun etureunan sisäpuolelle. Käännä suppilo oikeaan asentoon ja taivuta lukkolevy päälle niin, että suppilo on tukevasti kiinni.

Kourun päätykappaleen asentaminen

Päätykappale on samanlainen sekä vasemmalla että oikealla puolella. Taita korva ja palle urista sillä puolella, jota ei käytetä.

Lisää noro tiivistemassaa katkoviivan osoittamaan kohtaan. Työnnä pääty noin 2 cm päähän ja käännä se kouruun päin. Paina se kokonaan paikalleen.

Kouruliitoksen asentaminen

Avaa kouruliitosta hieman ennen asennusta. Lisää 2–3 noroa tiivistemassaa kouruliitoksen kumitiivisteen koko pituudelle.

Aseta kourujen reunat vastakkain ja lisää liitoksen ylä- ja alapuolelle noro tiivistemassaa.

Kiinnitä ensin kouruliitos kourun takareunan ja sitten etureunan päälle.

Taivuta kouruliitosta kädelläsi niin, että se asettuu kourua vasten. Taivuta lukkolevyä niin, että se lukittuu.

Liitoksen ilman kouruliitosta

Käännä noin 4 cm alemman kourun takareunasta ylös. Lisää 2–3 noroa tiivistemassaa ja työnnä ylempi kouru alempaan kouruun. Taita ylempi kouru alas ja käännä kieleke pihdeillä sen päälle niin, että kourut puristuvat yhteen.

Kulmaputkien ja välikappaleiden asennus

Välikappaleen pituus määräytyy katon ulkoneman mukaan. Välikappaleen likimääräinen pituus näkyy alla olevassa taulukossa. Välikappaleina käytetään syöksyputkista katkaistuja kappaleita.

Kulmaputki 70°:

A (cm)	30	40	50	60	70	80
Välikap-pale (cm)	noin 20	noin 30	noin 40	noin 50	noin 60	noin 70

Syöksyputken kiinnikkeiden asennus

Ylin kiinnike asennetaan 10 cm päähän kulmaputkes-ta. Kiinnikkeiden väli saa olla enintään 2 m. Lukitse syöksyputken kiinnike kiilalla: napauta se paikalleen yläkautta vasaran ja puupalan avulla.

Muut osa ja tarvikkeet

1. Haaraputki Käytetään useiden syöksy- putkien yhdistämiseen
2. Taittuva ulosheittäjä Ratkaisu sadeveden kerää- miseen.
3. Puhdistussuppilo ja lehtisiivilä Estää roskien ja lehtien pääsyn sadeveteen.
4. Kaivoliitin Käytetään syöksyputken liittämiseen suoraan sade- vesiputkeen.
5. Ulosheitäjä Käytetään silloin, kun syöksyputkea ei liitetä suo-raan sadevesiputkeen.
