KÄYTTÖOHJE WIF70SQW3 Witt

Keraaminen induktiokeittotaso

WIP60SQW3 / WIF60SQW3 / WIP70SQW3 /

WIF70SQW3 / WIP78SQW3 / WIF78SQW3 /

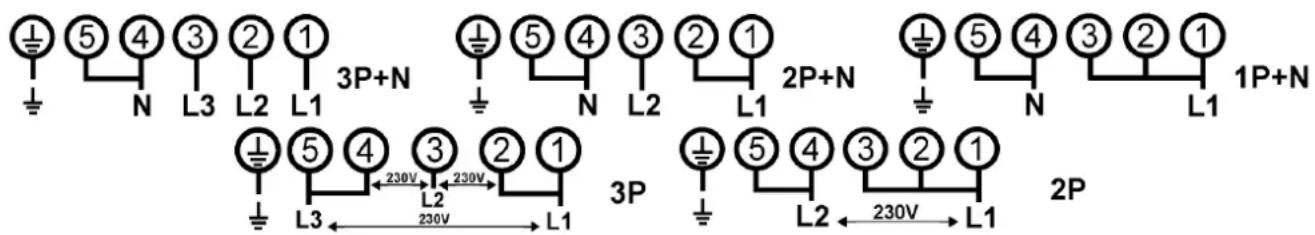

Liitäntäkotelon ruuvien usein toistuva löysääminen ja ruuvaaminen saattaa vahingoittaa kerran ruuvattua tiiveyttä. Siksi on suositeltavaa pitää ruuvaaminen ja irrottaminen mahdollisimman vähäisenä.

Varmista, että kaapelit on asetettu oikein ja ruuvattu tiukasti kiinni

4 viikon kuluttua asennuksesta varmista, että päätelaitteen ruuvit on kiristetty uudelleen.

• Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi ja keittotasoa.
• Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.
• Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa El saa ottaa käyttöön.
  Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.

- Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.

- Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.

- Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.

- Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen valvonnassa.

- Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa sisältävää keittoastiaa.

- Älä käytä laitetta ulkoisen ajastimen tai erillisen kaukosäätimen kanssa

- Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä.

- Roiskunut rasva tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!

- Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan tukahduta se kankaalla tai vaahtosammuttimella.

- Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita, katkaise siitä virta ja kutsu paikalle huoltoasentaja.

- Iduktiokeittotason alle asennettavassa uunissa on oltava jäähdytyspuhallin.

- Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tasoa ei saa käyttää pyrolyysipuhdistuksen aikana.

- Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita, esim. suihkepulloja.

- Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita laitteita.

- Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät ole näkyvillä.

- Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.

- Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten päälle, koska näppäinten alla oleva ekektroniikka saattaa tällöin vahingoittua.

- Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen rasvasuodattimen palamaan.

- Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää puristuksiin kuuman uuniluukun väliin.

- Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa), ne saattavat räjähtää.

• VAROITUS: Palovaara: Ålä käytä levyä säilytykseen.

- Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä. Päällä olevan keittoalueen lämpö tai sammutetun keittoalueen jälkilämpö saattaa kuumentaa/sulattaa esineen tai sytyttää sen palamaan.

- Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää keittoastiaa keittoalueelle sen ollessa päällä.

- Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai nestemäistä sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta.

- Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.

- Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys huoltoasentajaan.

- Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.

- Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita, kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa sientä.

- Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

- Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.

- Sydämentahdistinta käyttävien henkilöiden on syytä muistaa, että päällä olevan induktiokeittotason välittömään läheisyyteen muodostuva magneettikenttä saattaa vaikuttaa tahdistimen toimintaan. Epäselvissä tapauksissa on kysyttävä neuvoa lääkäriltä.

- Sähkömagneettisille kentille altistumista voidaan välttää asettamalla keittoastia aina keittoalueen keskelle.

- Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen joitakin osia voidaan ehkä käyttää uudelleen.

- Älä KOSKAAN sammuta paloa vedellä. Sammuta sen sijaan levy ja tukahduta palo esim. kattilan kannella tai palopeitteellä.

TUOTTEEN TAKUU RAUKEAA, JOS SILLÄ KÄYTETÄÄN HUONOLAATUISIA KEITTOASTIOITA TAI MAGNEETTISOVITINTA (KÄYTETTÄESSÄ MAGNETISOIMATTOMIA KATTILOITA). SYYNÄ TÄHÄN ON SE, ETTÄ NÄMÄ TUOTTEET VAHINGOITTAVAT KEITTOTASON ELEKTRONISIA OSIA JA LASIA.

Tekniset tiedot

Voltia	WIP60SQW3WIF60SQW3WIP70SQW3WIF70SQW3	WIP78SQW3WIF78SQW3	WIP90SQW3WIF90SQW3
KokonaistehoKeittotason energiankulutus, EC-keittotaso **	7400 W187.4 Wh/kg	11100 W188 Wh/kg	11100W183.6 Wh/kg
EtuvasemmallaMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	220x180 mm∅ 100 mm2100 W2650/3700 WA182.8 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WA182.8 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WA182.8 Wh/kg
TakavasemmallaMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg
TakaoikeallaMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	220x180 mm∅ 100 mm2100 W2650/3700 WB190.6 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WB190.6 Wh/kg
EtuoikeallaMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg	220x180 mm∅ 100 mm2100 W2660/3700 WB190.6 Wh/kg	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg
Keskuksen edessäMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	-	220x180 mm∅ 100 mm2100 W2650/3700 WC188.1 Wh/kg	-
Takana keskelläMinimitat sopiville kattiloille***Normaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	-	220x180 mm∅ 100 mm2100 W2650/3700 WB190.6 Wh/kg	∅ 260 mm∅ 90/220 mm2600 W3300/5500 WD168.4 Wh/kg

* Ilmoitettu teho saattaa vaihdella keittoastian koon ja materiaalin mukaan
**Laskettu käyttäen suorituskyvyn mittaus mittausmenetelmää (EN 60350-2).
*** Pohjan minimihalkaisija riippuu keittoastian magneettisen materiaalin määrästä.

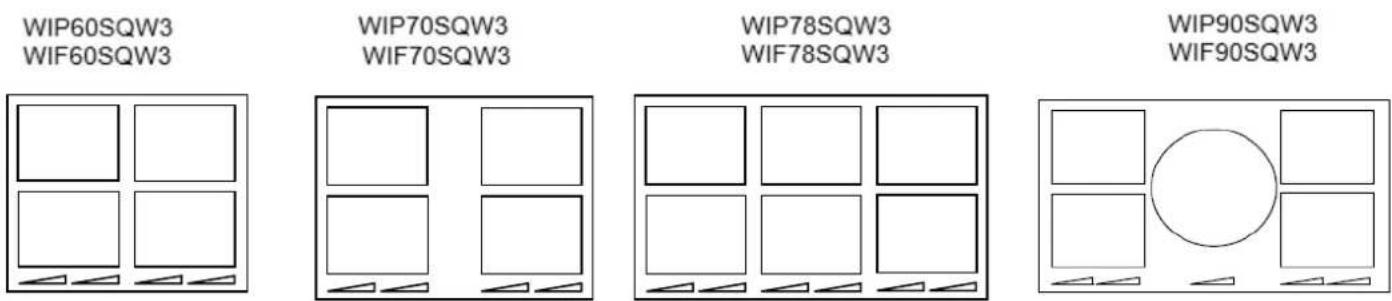

Keittoastian oikea sijoittelu

Tärkeää: Ihanteellisen tehon saavuttamiseksi on tärkeää, että keittoastia asetetaan alueiden päälle keskelle (katso kuvaa).

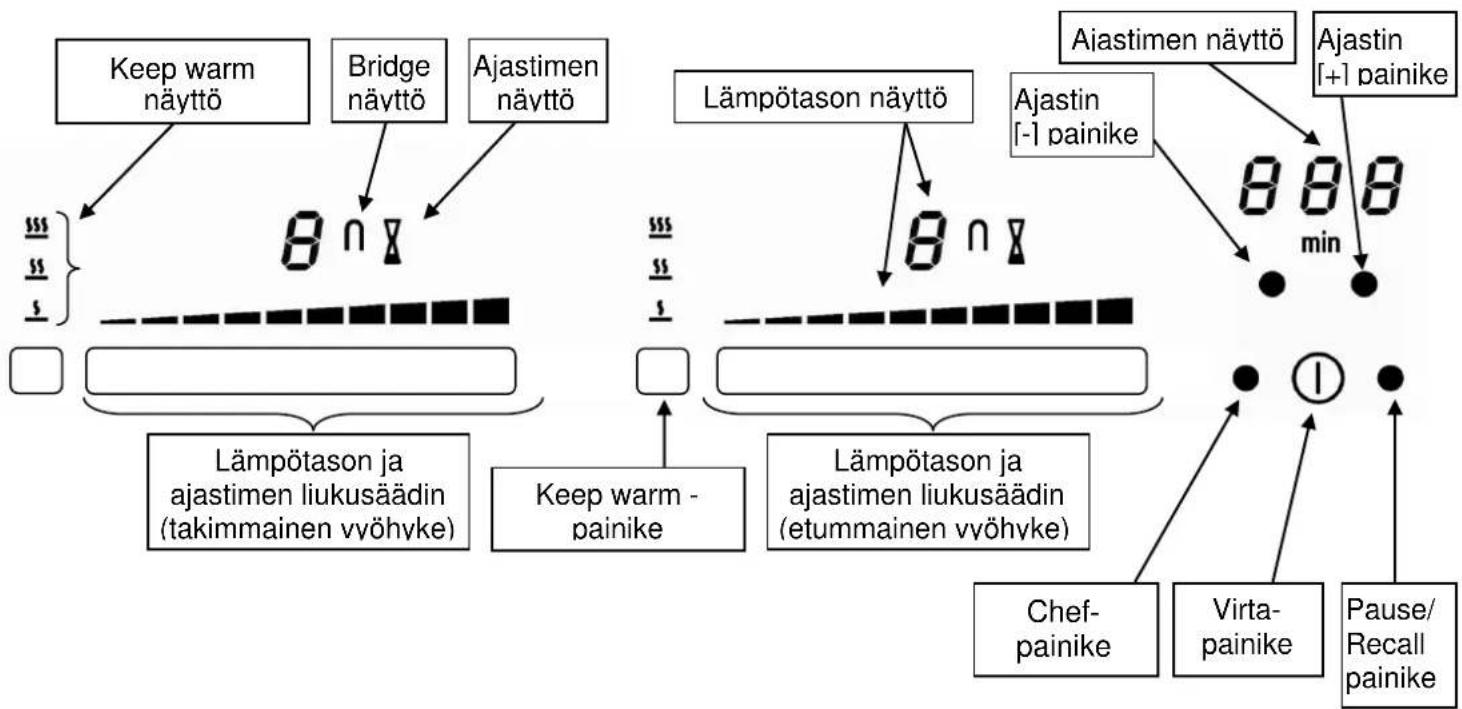

Ohjauspaneeli (vaihtelee malleittain)
    K["Lämpötason ja ajastimen liukusäädin (takimmainen vvöhyve)"]
    L["Lämpötason ja ajastimen liukusäädin (etummainen vvöhyve)"]
    M["Chef-painike"] --> N["1"]
    O["Virta-painike"] --> N
    P["Pause/Recall painike"] --> N
    B --> Q["8 ∩ 1"]
    F --> R["8 ∩ 1"]
    H --> S["8 8 8 min"]
    N --> T["1"]
    N --> U["1"]

Herkkä kosketuspaneeli

Keittotasoa ohjataan elektronisella kosketuspaneelilla, jossa on herkät, keittotasoon integroidut kosketuspainikkeet. Haluttu toiminto otetaan käyttöön koskettamalla kevyesti symbolia.

Elektroninen ohjausjärjestelmä ilmoittaa komennon rekisteröinnistä äänimerkillä, merkkivalolla, kirjaimella tai näytössä näkyvällä numerolla.

Kosketa kerrallaan vain yhtä painiketta.

Näyttö

Näyttö Merkitys Toiminto

0 Nolla Keittoalue on aktivoitu

1...9 Säädetty teho Valitse lämpötila

U Induktio ei toimi Keittoastia sopimaton/puuttuu

A Kiehautusautomatiikka Kiehautusautomatiikka aktivoitu

E Virheilmoitus Elektroniikkavirhe

H Jälkilämpö Keittoalue on edelleen lämmin

P Booster Booster-toiminto on aktivoitu

„ „ Dobbelt booster Dobbelt-Booster-toiminto on aktivoitu

U Keep warm Lämpötila pidetään 42, 70, 94°C:ssa

II Stop&Go Pysäytystoiminto on aktivoitu

∩ Bridge 2 keittoaluetta on yhdistetty.

L Lukko Käyttöpaneeli on lukittu.

Ilmankierto

Jäähdytysjärjestelmä on täysautomaattinen. Kylmää ilmaa puhaltava tuuletin estää keittolevyn ylikuumenemisen. Tuuletin käynnistyy ja pysähtyy automaattisesti tarpeen mukaan.

KEITTOTASON KÄYTTÖ

Ennen keittotason käyttöönottoa

Puhdista taso kostealla rievulla ja kuivaa se kunnolla. Älä käytä keittotason puhdistukseen astianpesuainetta, se saattaa jättää pintaan sinertäviä läiskiä.

Induktion periaate

Jokaisen keittoalueen alla on induktiokäämi. Kun alue kytketään päälle käämin aikaansaama magneettikenttä luo (indusoi) induktiovirtaa keittoastiaan, jossa on magnetisoiva pohja.

Keittoastian pohja kuumenee, kun taas keittoalue kuumenee pelkästään keittoastian lämmön vaikutuksesta.

Keittotasosta/alueesta saattaa kuulua käytössä hentoa huminaa tai naksahtelua, minkä on induktiokeittotasolle aivan normaalia.

Huomaa: Induktioliedellä ei voi käyttää kaikentyyppisiä keittoastioita.

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

• Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.
• Lasiset, keraamiset ja kiviset keittoastiat.
• Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia. Huomaa, että äänen aiheuttaa keittoastia eikä keittolevy.

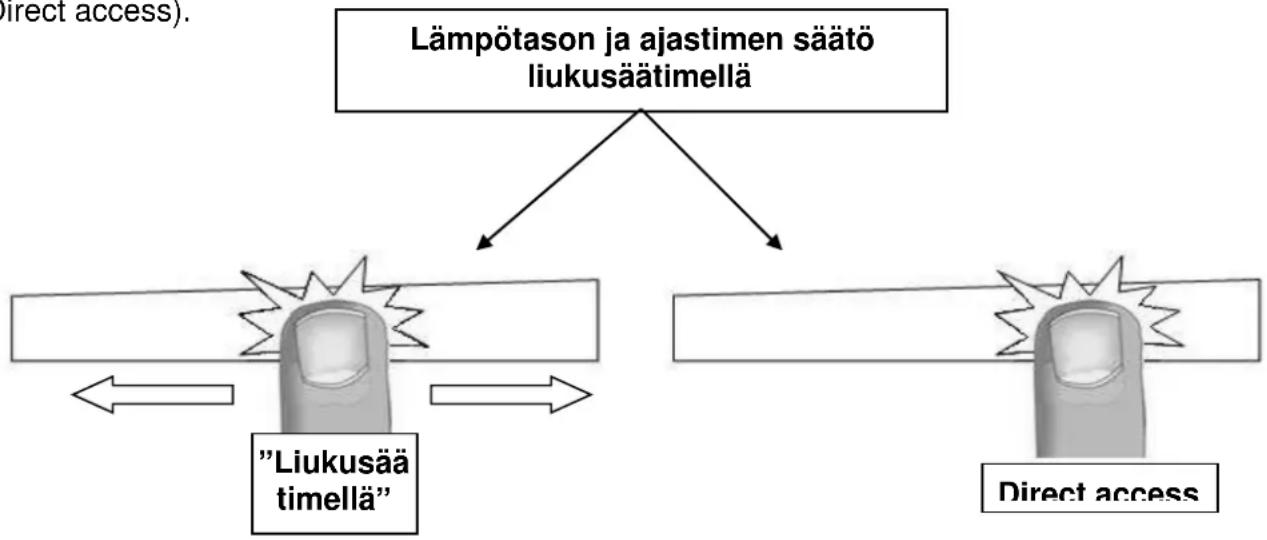

Lämpötason ja ajastimen säätö liukusäätimellä

Voit valita lämpötason liukusäätimellä (SLIDER), kun vedät sormea liukusäätimen päällä (noin 5 mm. valaistun kentän alla). Liukuohjain sijaitsee näytön alla (katso lukua Ohjauspaneeli) Jos et halua käyttää liukutoimintoa, voit valita haluamasi lämpötason painamalla suoraan haluamaasi kohtaa

(Direct access).

Keittotason kytkeminen

• Keittotason virtapainike:

Tehtävä

Kytkentä

Sammutus

Käyttöpaneeli

Paina [ ]

Paina [ ]

Näyttö

[0]

①

Tyhjä tai[H]

- Lämpöalueen virtapainike:

Tehtävä

Käyttöpaneeli

Näyttö

Lämpötason valinta tai Aseta sormi liukusäätimessä kohtaan [1] tai [P]

Säätö ja vedä sormea oikealle tai vasemmalle

Slukke for zonen Vedä liukusäädin kohtaan [0] [0] tai[H]

Jos et tee mitään 20 sekunnin kuluessa, elektroninen ohjausjärjestelmä palaa valmiustilaan.

Puuttuvan/sopimattoman keittoastian automaattinen havaitseminen

Induktio ei toimi:

Keittotaso rekisteröi automaattisesti sille asetettavan keittoastian (kun yksi alue on aktivoitu), ja aktivoi ohjauspaneelin. Tasossa on liukuohjain, ja heti, kun keittoastia on asetettu tasolle, "0" näkyy tälle keittoalueelle kuuluvan liukukytkimen päällä. Aseta nyt toivomasi lämpötila.

• Keittoalueella ei ole keittoastiaa, tai sille on asetettu induktioliedelle sopimaton keittoastia. Induktio ei tällöin toimi eikä keittoalueita voida käyttää. Näytössä näkyy [U]. Merkki katoaa, kun keittoalueelle asetetaan sopiva keittoastia.
• Keittoalue sammuu automaattisesti, kun siltä poistetaan keittoastia. Näytössä näkyy [U]. Merkki katoaa, kun keittoastia asetetaan takaisin keittoalueelle. Keittoalue jatkaa toimintaa aikaisemmin säädetyllä teholla.

Keittovyöhyke suljetaan käytön jälkeen. Älä jätä toimintoa [U] päälle.

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [ H ] ilmaisee tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä niin kauan kuin merkkivalo palaa.

Huomaa: [ H ]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää ruokaa lämpimänä ja säästää samalla energiaa.

Booster-toiminto

Booster-toiminto [ P ] ja Dobbel booster [ , ] antavat tehostavat lämpöä valitulla vyöhykkeellä. Kun tämä toiminto on otettu käyttöön, keittovyöhykkeet toimivat normaalia korkeammalla teholla 10 minuuttia lämpötasolla 9. Booster on tarkoitettu esim. suurien vesimäärien nopeaan kuumentamiseen.

- Booster-toiminnon kytkeminen päälle/sammuttaminen:

Tehtävä Käyttöpaneeli Näyttö ____

Booster-toiminnon käynnistys Vedä sormi liukusäätimen päähän [P] Tai paina suoraan liukusäätimen päätä

Stoppe Boosterfunktionen Vedä sormi liukusäätimen yli [9] - [0]

- Kaksinkertaisen booster-toiminnon ottaminen käyttöön / poistaminen käytöstä:

Kun haluat Käyttöpaneeli Näyttö

Ottaa booster-toiminnon käyttöönVedä sormi liukusäätimen päähän [ P ] Tai paina suoraan liukusäätimen päätä

Ottaa kaksinkertaisen

booster-toiminnon käyttöön Paina uudelleen liukukytkimen [ ja P ] „ II viimeistä segmenttiä

Poistaa kaksinkertaisen

booster-toiminnon käytöstä Vedä sormi liukusäätimen yli [P] - [0]

Poistaa booster-toiminnon

Käytöstä Vedä sormi liukusäätimen yli [9] - [0]

- Virranhallinta:

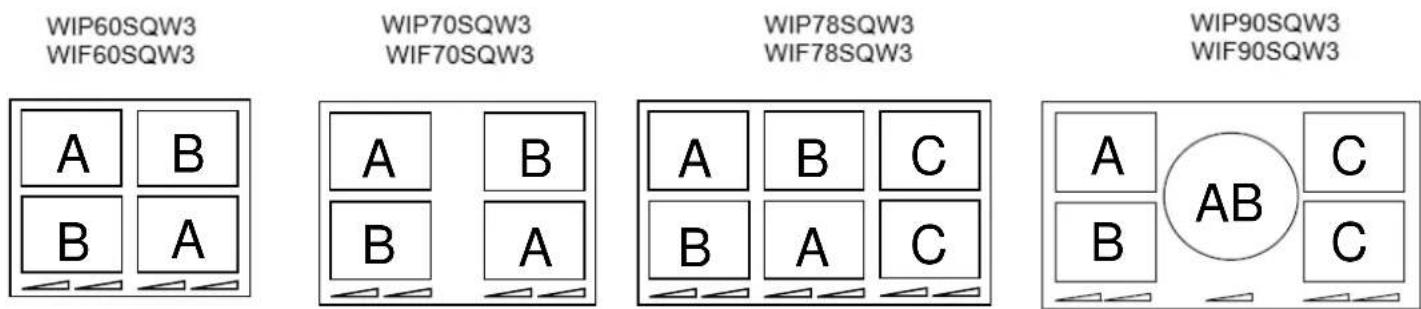

Taulukko on jaettu 2 tai 3 erilliseen keittoalueosaan, jossa kullakin sarjalla on maksimi suorituskyky.

Jos valittu tehotaso ylittää molemmilla keittoalueilla enimmäissuorituskyvyn, virranhallintatoiminto vähentää tehoa automaattisesti toisella näistä alueista. Tämän keittoalueen näyttö vilkkuu aluksi ja sen jälkeen tehotaso lasketaan suurimpaan mahdolliseen tehoon.

Valittu alue

[ P ] palaa näytössä

Toinen alue: (esim. tehotasolla 9)

[9] muuttuu [8] ja vilkkuu

Boosterin (tai tuplaboosterin) aktivointi useammalle alueelle samanaikaisesti on mahdollista. Jotta tämä toimisi, pitää valita seuraavat keittoalueet A-B, A-C, B-C tai A-B-C.

Ajastintoiminto

Voit säätää valmistusajan keston ajastimen avulla. Voit käyttää ajastinta samanaikaisesti kaikilla neljällä lämpõalueella. Voit lisäksi säätää eri kypsennysajat kullekin lämpõalueelle (0–999 minuuttia). TÄRKEÄÄ: Silloin kun + ja – kytkimiä pitää painaa samanaikaisesti, täytyy seuraava toiminto toteuttaa heti seuraavien sekuntien aikana.

- Ajastimen säätö:

Toimet	Käyttöpaneeli	Näyttö
Tehon valinta	Vedä sormi liukusäätimen yli	[1] - [P]
Valitse « Timer »	Paina samaan aikaan [- ] ja [+] painikkeita	Ajastimen näyttö palaa
	kunnes haluttu
	ajastin on valittu
Ajan lyhentäminen	Paina ajastimen [+] painiketta	[60] laskee 59, 58...
Ajan pidentäminen	Paina ajastimen [+] painiketta	Aika pitenee...

- Ajastimen sammuttaminen:

Toimet	Käyttöpaneeli	Näyttö
Valitse « Timer » painikkeita		Paina samaan aikaan [- ] ja [ + ]	Ajastimen näyttö palaa
		kunnes haluttu ajastin on valittu
Ajastintoiminnon pois kytkentä		Paina [- ] ajastimen näytöllä	[ 000 ]
Jos halutaan pysäyttää useampi ajastin, toimenpide toistetaan.

- Ajastimen käyttö munakellona:

Minuuttikello on yksittäinen toiminto. Se sammuu, kun keittivyöhyke käynnistyy. Jos minuuttikello on aktivoitu ja keittovyöhyke on pois päältä, ajastin jatkaa toimintaansa.

Toimet	Käyttöpaneeli	Näyttö
Kytke keittotaso päälle		Paina [ 1]	[0]
Valitse « Timer »	Paina samaan aikaan [- ] ja [ + ] painikkeita ajastimen näytöllä	[000]
Valmistusajan lyhentäminen		Paina [- ] painiketta ajastimen näytöllä	[
Valmistusajan pidentäminen		Paina [ + ] painiketta ajastimen näytöllä	A

- Automaattinen pysäytys kypsennyksen lopuksi:

Kun kypsennys päättyy, ajastimen näytössä vilkkuu [00] ja liesi antaa äänimerkin. Voit sammuttaa äänimerkin painamalla [- ] ja [ + ].

Kiehautusautomatiikka

Kun kiehautusautomatiikka on käytössä, lämpõalue kuumenee automaattisesti suurimmalle lämpötasolle. Järjestelmä laskee sen jälkeen lämpötason halutulle tasolle valmistuksen jatkamista varten. Kiehautusaika vaihtelee valitun lämpötason perusteella.

- Kiehautusautomatiikan kytkeminen:

Toimet Käyttöpaneeli Näyttö ____

Valitse teho Vedä sormi yli liukusäätimen yli [7] vilkkuu [A]

[7]

(Esimerkki « 7 ») ja anna sormen olla 7 päällä kolmen sekunnin ajan

- Kiehautusautomatiikan katkaiseminen:

Toimet Käyttöpaneeli Näyttö ____

Valitse teho Vedä sormi liukusäätimen yli [0] - [9]

Stop&Go

Jos sinun on lähdettävä keittotason ääreltä kesken ruoanvalmistuksen ja haluat palattuasi jatkaa valmistusta, käytä Pause-toimintoa. Toimintoa käyttämällä voit pysäyttää keittotason ja käynnistää sen uudelleen samalla lämpötasolla silloin, kun haluat.

- Pause-toiminnon kytkeminen/katkaiseminen:

Tehtävä Käyttöpaneeli Näyttö

Pysäytyksen kytkeminen Paina pause painike [II] – ilmaisin palaa

Pysäytyksen katkaisminen Paina pause painike Liukusäädin pulseeraa

Paina liukusäädintä Aikaisempi asetus

Recall-toiminto

Jos käyttäjä on vahingossa sammuttanut levyn, hän voi palauttaa kaikki asetukset nopeasti recall-toiminnolla. Voidakseen palauttaa kaikki asetukset käyttäjän on kytkettävä levy uudelleen kuuden sekunnin kuluessa sen sammuttamisesta. Seuraavien kuuden sekunnin kuluessa hänen on painettava pause-painiketta. Pause-toiminto (recall-toiminto) voidaan suorittaa vain, jos vähintään yksi vyöhyke on aktiivinen (lämpötaso 0 tai yli) eikä lukituspainiketta ole aktivoitu. Jos yhtään vyöhykettä ei ole aktivoitu tai jos lukituspainike on aktivoitu, kuuluu merkkiääni.

Seuraavat asetukset palautetaan:

• Kaikkien vyöhykkeiden lämpötaso (Booster)
• Ajastinasetukset (minuutit, sekunnit)
• kiehautusautomatiikka
• Keep Warm-toiminto

Toimet:

• Paina [ ] ^1
• Paina pause painike ennen kuin valo lopettaa vilkkumisen.

Edelliset asetukset ovat jälleen aktiivisia.

Tämän toiminnon avulla voidaan saavuttaa ja säilyttää automaattisesti 45°C, 70°C tai 94°C asteen lämpötila.

Toiminnolla on kaksi tärkeätä etua:

• Kylmän ruoan nopea lämmitys ilman ylikiehumista

• Valmiin ruoan lämpimänäpito
  “Pidä lämpimänä” –näppäin on [ ] näytön alla (katso lukua “Ohjauspaneeli”).

• Keep warm -toiminnon kytkeminen:

Toimet	Käyttöpaneeli	Näyttö
Valitse 42 °C	Paina keep warm-painike	[U] ja [ ]	13
Valitse 70 °C		Paina kaksi kertaa keep warm-painike	[U] ja [358]
Valitse 94 °C		Paina kolme kertaa keep warm-painike	[U] ja [3558]
Pysäytä toiminto	Vedä sormi liukusäätimen yli	[0] - [9]
Tai paina keep warm-painike [0] asti [0]

Lämpimänäpitoajan kesto on korkeintaan 2 tuntia.

Silta- ja automaattinen siltatoiminto

Tämä toiminto mahdollistaa 2 keittoalueen samanaikaisen ohjauksen 1 alueen ohjauksella. Tämän toiminnon ollessa aktivoituna boosteria voi käyttää vasemmanpuolisella ja keskimmäisellä alueella.

Toimet	Käyttöpaneeli	Näyttö
Käynnistä keittotaso	Paina [ 1]	[0]
Aktivoi siltatoiminto	Paina samanaikaisesti molempien alueiden keep warm-painike tai	[0] ja [ 1]
	Aseta suuri keittoastia näille alueille	[ 1] vilkkuu
	ja paina molempien alueiden "liukua"	[ 1]
Lisää tehotasoa	Vedä "liuku" toivottuun tehotasoon	[1] - [9]
Sammuta siltatoiminto	Paina samanaikaisesti kummankin keittoalueen keep warm-painike	[0]

Grillitoiminto

Toimet	Käyttöpaneeli	Näyttö
Käynnistä keittotaso	Paina [IMAGE]	[0]
Aktivoi grilli	Aseta grillilevy kahdelle keittoalueellePaina samanaikaisesti molempien alueiden"liukua"	[∩] vilkkuu[3]
Lisää grillin tehoa	Vedä "liuku" toivottuun tehotasoon	Tehotasoliukukytkimessä
Sammuta grillitoiminto	Paina samanaikaisesti kummankinkeittoalueen "liukua"	[0]

Ohjauspaneelin lukitus

Lukituspainikkeen aktivointi estää keittotason kytkemisen pois päältä vahingossa varsinkin puhdistuksen aikana (ei koske On/Off-painiketta) [ ]..

Toiminto	Ohjauspaneeli	Näyttö
Keittotason lukitus	Paina Chef- ja Pause-painikkeita	[ L ]
samanaikaisesti 3 sekunnin ajan

Keittotason lukituksen	Paina Chef- ja Pause-painikkeita	[ L ]
avaaminen	samanaikaisesti 3 sekunnin ajan

Chef-toiminto

Tämä toiminto yhdistää kaikki keittoalueet kahdeksi tai kolmeksi isoksi alueeksi (mallista riippuen)

- Chef-toiminnon aktivointi :

Toimi näin

Ohjauspaneeli Näyttö

Käynnistä keittolevy

Paina [ ] [0] ①

Aktivoi Chef-toiminto

Paina Chef-painiketta [ Esiasetettu

lämpötaso + ∩

Esiasetukset asetetaan. Kts. alla.

Malli

Näyttö

Malli, jossa 4 aluetta

Malli, jossa 5 aluetta

Malli, jossa 6 aluetta

Ensimmäisellä käyttökerralla käytetään esiasetettuja lämpötasoja. Näitä voi kuitenkin muokata tarpeen mukaan. Muokatut lämpötasot tallennetaan muistiin.

Toimi näin

Ohjauspaneeli Näyttö

Lämpötason säätö

Vedä sormella "SLIDERIA"

Sammuta Chef-toiminto

Paina Chef-painiketta

[0] tai [H]

KEITTOASTIAT JA SÄÄTÖALUEET

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta).

Sopimattomat keittoastiat

• Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.
• Lasiset, keraamiset ja kiviset keittoastiat.
• Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia.

Keittoastian halkaisija

Keittoalue ei reagoi keittoastiaan, jonka halkaisija on suositettua pienempi. Suositeltu halkaisija vaihtelee eri alueilla.

Parhaimman tuloksen saamiseksi keittoastia tulee sijoittaa keittoalueen keskelle.

Säätöalueet

1-2	SulatusLämmitys	Kastikkeet, voi ja suklaaValmisruoat
2-3	Kiehutus hiljalleenSulatus	Riisi, vanukkaat, sokeri ja siirappiVihannekset, kala ja pakasteet
3-4	Höyrytys	Vihannekset, kala ja liha
4-5	Keittäminen kiehautuksen jälkeen	Perunat, keitot, pastat ja tuoreet vihannekset
6-7	KeittäminenKiehutus hiljalleen	Liha, maksa, kanamunat ja makkaratGulassi
7-8	Keittäminen ja paistaminen	Perunat ja ohukaiset
9	PaistaminenKiehauttaminen	Paistit ja munakkaatVesi
P ja „ II	PaistaminenKiehauttaminen	PaistitSuuren vesimäärän kiehauttaminen

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Şekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.

Älä koskaan puhdista tsoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä irrottaa keittotasoon tarttunutta ruokaa veitsellä.

Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.

Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsettelyn jälkeen kylmällä vedellä ja kuivaa pinta huolellisesti.

VIANETSINTÄ

Keittotasoa/keittoalueita ei voida kytkeä päälle:

• Tasossa ei ole virtaa
• Sulake on palanut
  • Lukkopainike on aktivoitu
• Toimintonäppäimet ovat märät tai rasvaiset
  • Ohjauspaneeli on peitetty

Näytössä näkyy [U]:

Näytössä näkyy [ E ]:

• Elektroniikkavirhe
• irrota pistoke ja kutsu paikalle huoltoasentaja

Keittoalue sammuu käytön aikana:

• Ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
• Keittoalue on ollut päällä erittäin kauan
• Toimintonäppäimet ovat peitettyinä
• Tyhjän keittoastian pohja on ylikuumentunut

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu:

- Tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt tarpeeksi

Kiehautusautomatiikka ei toimi:

• Keittoalue on edelleen kuuma [H]
• Olet valinnut tehon [9]

[∩] palaa näytössä:

- Katso Bridge-toimintoa käsittelevä kohta

Keep warm -toiminnon [U] merkkivalo palaa:

- Katso Keep warm -toimintoa käsittelevä kohta

[II] palaa näytössä:

- Katso Pause-toimintoa käsittelevä kohta

Näytössä [Er03] tai [7]: :

- Ohjaimet ovat kosketuksessa nesteeseen tai toiseen tavaraan. Symboli katoaa automaattisesti näytöltä, kun neste tai tavara poistetaan

Näytössä [ E2 ] :

- Keittotaso on ylikuumentunut. Anna sen jäähtyä ja sytytä sen jälkeen uudelleen.

Näytössä [ E8 ] :

- Tuuletusaukko on tukossa. Poista tukos.

Näytössä [U400] :

- Tasoa ei ole liitetty oikein. Tarkista sähköliitäntä

Näytössä [ER47] :

- Tasoa ei ole liitetty oikein. Tarkista sähköliitäntä

Jos ongelma jatkuu edelleen, ota yhteys asiakaspalveluun.

YMPÄRISTÖNSUOJELU

• Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.
• Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

• Älä hävitä laitetta kotitalousjätteen mukana.
• Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä poistettujen kodinkoneiden vastaanottopisteeseen.

Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin.

Poista tiivistelistan suojapaperi (3) ja kiinnitä lista (2) 2mm : n etäisyydelle lasin ulkoreunasta.

	Aukon mitat tasossa		Keittotason lasipinta			Aukko tasoliimausta varten
Tyyppi	Leveys	Syvyys	Leveys	Syvyys	Paksuus	Leveys	Syvyys	Paksuus	Säde
WIP60SQW3	560	490	590	520	4	596	526	4	8
WIF60SQW3	560	490	590	520	4
WIP70SQW3	670	490	700	520	4	706	526	4	8
WIF70SQW3	670	490	700	520	4
WIP78SQW3	750	490	780	520	4	786	526	4	8
WIF78SQW3	750	490	780	520	4
WIP90SQW3	810	490	880	520	4	886	526	4	8
WIF90SQW3	810	490	880	520	4

• Etäisyys seinästä (taka- ja/tai sivuseinä) levylle tulee olla vähintään 50 mm.
• Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Keittotason alustan sekä sen sivuun ja taakse jäävien seinien tulee olla materiaalia, joka kestää jopa 100 °C:n lämpötiloja.

- Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa aukon reunat sen vuoksi erikoisliimalla.

- Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.

- Jos keittotaso halutaan asentaa veneeseen, asennus on tehtävä asiantuntijoiden antamien ohjeiden mukaan.

- Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.

- Seinän (taka- ja/tai sivuseinän) ja keittotason väliin on jätettävä vähintään 50 mm:n rako.

- Keittotason alapuolelle on jätettävä vähintään 2 cm:n rako, jotta ilma pääsee kiertämään kunnolla tason ympärillä.

- Jos keittotason alapuolelle asennetaan laatikko, laatikossa ei saa missään olosuhteissa säilyttää tulenarkoja/syttyviä tavaroita.

- Tarkista, ettei sähkökaapeli ole puristuksissa asennuksen jälkeen.

- Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa mainittuja ohjeita.

- VAROITUS: Käytä vain valmistajan hoitotuotteita, käyttöoppaassa valmistajan suosittelemia hoitotuotteita sekä tuotteen mukana tulleita hoitotuotteita. Sopimattomat puhditusaineet voivat aiheuttaa vahinkoa.

Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.

Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantujoja ei tällöin ole vastuussa tapahtuneesta.

Keittotaso on maadoitettava vahvavirtasäännösten mukaan.

Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä maadoituksesta aiheutuneista vaurioista.

Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla vähintään 3 mm.

Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai soittimen avulla.

Johdon saa vaihtaa vain valtuutettu huoltoasentaja.

Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Tärkeää!

• Laite tulee liittää 230 V\~ 50/60 Hz.
• Levy tulee suojata (maadoitus) tai vahvavirtasäännösten mukaan.
• Levy tulee liittää alla olevan + liitäntäkaavion mukaan.
• Liitäntärasia on keittolevyn alapuolella. Kansi avataan ruuvimeisselillä. Työnnä se aukkoon ja avaa kansi.

4 Keittoalue

Maa	Verkkovirta	Liitäntä	Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FIN	400V~ 50/60Hz	2 vaihetta + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz	2 vaihetta	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 vaihetta + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

(*) Laskennassa on noudatettu standardia EN 60 335-2-6

5-6 Keittoalue

Maa	Verkkovirta	Liitäntä	Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FIN	400V~ 50/60Hz	3 vaihetta + N	5 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *
DK-S-FIN	400V~ 50/60Hz	2 vaihetta + N	4 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 vaihetta + N	3 × 4 mm^2	H 05 VV - FH 05 RR - F	40 A *
NO	230V~ 50/60Hz	3 vaihetta	4 × 2,5 mm^2	H 05 VV - FH 05 RR - F	25 A *
NO	230V~ 50/60Hz	2 vaihetta	3 × 4 mm^2	H 05 VV - FH 05 RR - F	40 A *

(*) Laskennassa on noudatettu standardia EN 60 335-2-6

Liitinkotelon ruuvien löysääminen ja ruuvaaminen usein vaurioittaa kiristyksen tehokkuutta ruuvaamisen jälkeen. Siksi on suositeltavaa pitää ruuvit ja ruuvit minimissä. Varmista, että kaapelit on asetettu oikein ja ruuvattu tiukasti kiinni.

4 viikkoa asennuksen jälkeen kiristä riviliittimen ruuvit uudelleen.

Tärkeää! Tarkista, että kaikki kaapelit on liitetty ja kiinnitetty oikein.

Valmistaja / toimittaja ei ole vastuussa tuote- tai henkilövahingoista, jotka johtuvat viallisesta asennuksesta tai puutteellisesta maakontaktista.

TAKUU

Uudella laitteellasi on valmistus- ja materiaalivirheiden varalle 2 vuoden reklamaatio-oikeus, joka on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessäsi huollon puoleen Sinun on ilmoitettava tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoita ne valmiiksi tähän käyttöoppaaseen, niin ne ovat käytettävissäsi. Tietojen avulla huoltoasentajan on helpompi löytää oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
• Väärää tai virheellistä käyttöä – tähän kuuluu myös tuotteen puutteellinen puhdistus
• Laitteen palo- ja/tai vesi- ja kosteusvaurioita
• Korjauksia, jotka on tehnyt muu kuin ammattilainen
• Kuljetusvaurioita, kun tuotetta on kuljetettu ilman oikeaa pakkausta
• Jos on käytetty muita kuin alkuperäisiä varaosia
• Jos käyttöoppaan ohjeita ei ole noudatettu
• Jos asennusta ei ole tehty ohjeiden mukaan
• Jos tuotteen on asentanut tai korjannut ammattitaidoton henkilö
• Palaneita polttimoita

Kuljetusvauriot

Kuljetusvaurio, joka todetaan myyjän järjestämässä toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta.

Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Aiheeton huoltokäynti

Jos kutsutaan huoltoasentaja ja käy ilmi, että vian olisi voinut korjata itse esim. noudattamalla käyttöoppaan ohjeita tai vaihtamalla sähkökaapin sulakkeen, on asiakkaan itse maksettava huoltokäynti.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa vaan yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.) tai vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Mitään takuuta ei myönnetä yrityskäyttöön tehdyille ostoille, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Huoltotarpeesta ilmoitetaan:

• Piketa OyPL 420 / Rautatienkatu 1933101 / 33100 TampereFINLAND
  • Puh. 03 233 3237 [e-mail]
• Myyjä tai loppukuluttaja voi olla yhteydessä Piketaan tähän numeroon.
• Valmistaja, malli, sarjanumero ja mahdollinen tuotenumero, ostopäiväys, jälleenmyyjä, virhekuvaus ja asiakkaan yhteystiedot tulee ilmoittaa.

Valmistaja/jakelija ei ole vastuussa tuote- ja/tai henkilövahingoista, jos turvallisuusohjeita ei noudateta. Takuu raukeaa, jos ohjeita ei noudateta.

Emme vastaa mahdollisista painovirheistä.
