KÄYTTÖOHJE CIB54003BW AEG

FI Käyttöohje | Liesi 31

AEG toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.aeg.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....31
2. TURVALLISUUSOHJEET 34
3. ASENNUS....36
4. TUOTEKUVAUS.... 39
5. ENNEN ENSIKÄYTTÖÄ....40
6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ.... 41
7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ 45
8. KEITTOTASO - HOITO JA PUHDISTUS.... 47
9. UUNI - PÄIVITTÄINEN KÄYTTÖ 47
10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN.... 48
11. UUNI - NEUVOJA JA VINKKEJÄ....49
12. UUNI - HOITO JA PUHDISTUS....54
13. VIANMÄÄRITYS....56
14. ENERGIATEHOKKUUS....58
15. YMPÄRISTÖNSUOJELU....60

1. ▲TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön

liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Tämä laite tulee liittää sähköverkkoon H05VV-F-tyypin kaapelilla, joka kestää takapaneelin lämpötilan.
• Tämä laite on tarkoitettu käytettäväksi korkeintaan 2 000 metriä merenpinnan yläpuolella.
• Tätä laitetta ei ole tarkoitettu käytettäväksi laivoissa, veneissä tai aluksissa.
• Laitetta ei saa asentaa kalusteoven taakse, jotta se ei ylikuumenisi.
• Älä asenna laitetta millekään alustalle.
• Älä käytä laitetta ulkopuolisen ajastimen tai erillisen kaukoohjauksen avulla.

- VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.

- Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.

- HUOMIO: Ruoan kypsymistä tulee valvoa jatkuvasti. Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.

- VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.

- Laitteen puhdistuksessa ei saa käyttää höyrypesuria.

- Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun tai keittotason saranoitujen kansien lasin puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.

- VAROITUS: Jos pinta on vaurioitunut, katkaise virta laitteesta sähköiskuriskin välttämiseksi. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.

- Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.

- VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

- Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.

- VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

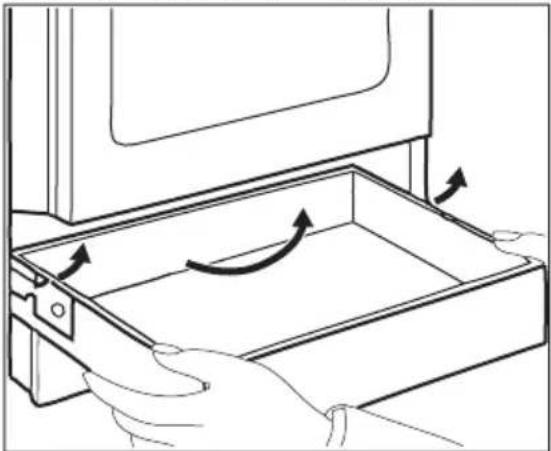

• Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

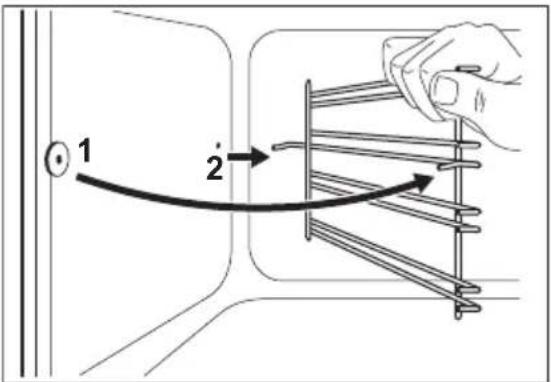

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Keittiön kaapin ja asennuspaikan on oltava saman kokoiset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• Laitteen osat ovat jännitteenalaisia. Sulje laite kalusteella estääksesi pääsyn vaarallisiin osiin.

• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden vieressä.

• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

2.2 Sähköliitännät

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät tulee antaa.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle,

varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

2.3 Käyttö

VAROITUS!

Loukkaantumisen ja palovamman vaara.

Sähköiskun vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian

välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.

• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.
• Käytä aina säilöntätarkoituksiin hyväksyttyjä lasiastioita ja -purkkeja.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.

VAROITUS!

Laitteen vaurioitumisen vaara.

- Estä emalipinnan vaurioituminen tai haalistuminen:

• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.
  – Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa uunin pohjan kanssa.
  – Älä laita vettä suoraan kuumaan laitteeseen.
  – Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
  – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

- Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Älä aseta kuumia keittoastioita käyttöpaneelin päällä.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai alumiinista valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

VAROITUS!

Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois toiminnasta ennen huoltotoimenpiteiden aloittamista. Irrota pistoke pistorasiasta.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

- Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.
• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Laitteen sijainti

Älä asenna liettä lähelle lavuaaria tai kaappia, jossa on allas. Kosteus tai vesipisarat voivat päästä sivupaneelin ja kaapin väliin ja vaurioittaa sivupaneelin maalia ajan myötä.

Voit asentaa vapaasti sijoitettavan kaapillisen laitteen yhdelle tai kahdelle sivulle ja nurkkaan.

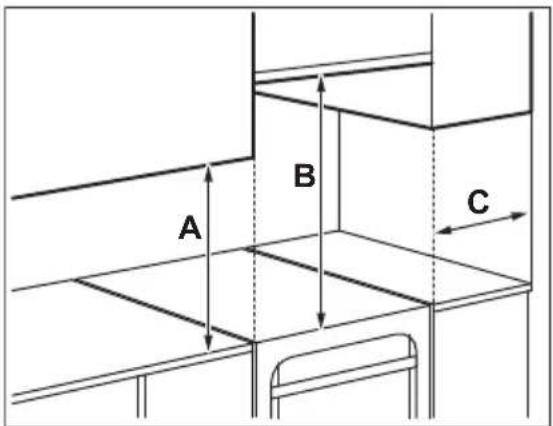

Tarkista taulukosta asennuksen vähimmäisetäisyydet.

Vähimmäisetäisyydet

Mitat mm

A 400

B 650

C 150

3.2 Tekniset tiedot

Jännite 230 V

Taajuus 50 - 60 Hz

Laiteluokka 1

Mitat mm

Korkeus 858 - 923

Leveys 500

Syvyys 600

3.3 Lieden korkeuden ja syvyyden säätäminen

Liesi toimitetaan mitoissa: 897 mm (korkeus) ja 500 mm (syvyys).

1. Aseta liesi toiselle kyljelle.
2. Säätääksesi lieden jalustan syvyyttä, irrota ruuvi A ja löysää ruuveja B kannattimesta.

1. Aseta haluamasi syvyys.
2. Ruuvaa ruuvit A ja B kiinni.

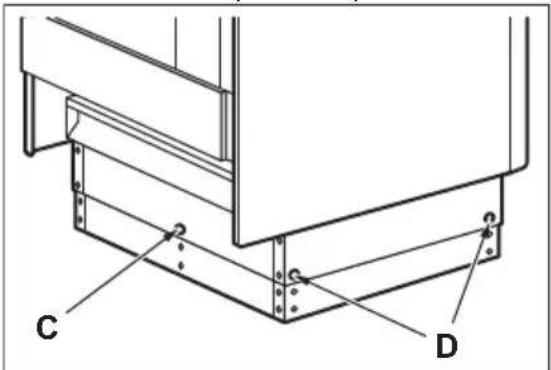

3. Säädä korkeutta irrottamalla jalustan takana keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia).

1. Työnnä jalusta haluamaasi korkeuteen: 923, 898 tai 858 mm.
2. Ruuvaa ruuvit C ja D kiinni.

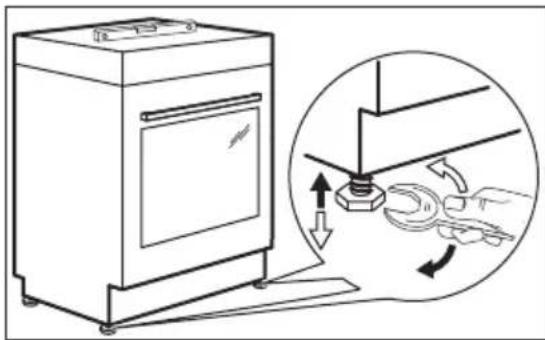

3.4 Laitteen tasapainottaminen

Aseta laitteen ylätaso samalle tasolle muiden pintojen kanssa säätämällä laitteen alla olevia pieniä jalkoja.

3.5 Kaatumiseste

Aseta laitteelle oikea korkeus ja taso ennen kaatumisesteen kiinnittämistä.

HUOMIO!

Varmista, että asennat kaatumisesteen oikeaan korkeuteen.

Varmista, että laitteen takana oleva pinta on sileä.

Kaatumiseste täytyy asentaa. Jos et asenna sitä, laite voi kallistua.

Laitteessa on kuvassa esitetty symboli (jos se on katsottu pakolliseksi) muistuttamaan käyttäjää kaatumisesteen asentamisesta.

1. Asenna kaatumiseste B - 357 mm laitteen yläpintaa alemmaksi ja A - 67 mm laitteen sivulta olevassa kannattimessa olevaan pyöreään reikään. Kiinnitä se tiukasti ruuveilla vankkaan materiaaliin tai käytä sopivaa vahvistusta (seinä).

1. Reikä on laitteen takana sen vasemmalla sivulla. Kohota laitteen etuosaa ja aseta laite tilan keskelle kalusteiden väliin. Jos tila kalusteiden välissä on laitteen leveyttä suurempi, säädä sivumittaa voidaksesi keskittää laitteen.

Jos olet muuttanut lieden mittoja, sinun on linjattava kaatumiseste asianmukaisesti.

HUOMIO!

Jos tila kalusteiden välissä on laitetta leveämpi, säädä sivumittaa voidaksesi keskittää laitteen.

3.6 Sähköasennus

VAROITUS!

Valmistaja ei ole vastuussa, jos et noudata turvallisuusluvuissa esitettyjä turvallisuusohjeita.

Laitteen mukana ei toimiteta pääpistoketta tai päävirtajohtoa.

VAROITUS!

Ennen virtajohdon kytkemistä napaan mittaa talon sähköverkon vaiheiden välillä vallitseva jännite. Tutustu seuravaaksi laitteen takana olevaan kytkentätarraan tarvittavan sähkökytkennän selvittämiseksi. Tässä järjestyksessä eteneminen toimii keinona välttää asennusvirheitä ja laitteen sähkökomponenttien vaurioituminen.

Soveltuvat kaapelityypit eri vaiheisiin:

Vaihe Kaapelin vähimmäis- koko

1 3 × 6,0 mm²

3 nollajohtimella 5 x 1,5 mm²

VAROITUS!

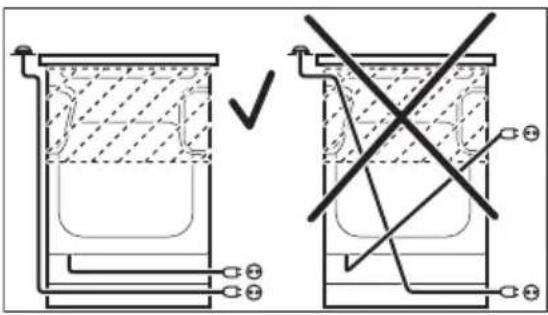

Virtajohto ei saa olla kosketuksessa kuvaan merkityn laitteen osan kanssa.

1 Lämpötilan merkkivalo / symboli
2 Lämpötilanuppi
3 Nuppi uunitoiminnoille
4 Lämpövastus
5 Lamppu
6 Puhallin
7 Hyllykannatin, irrotettava
8 Hyllytasot

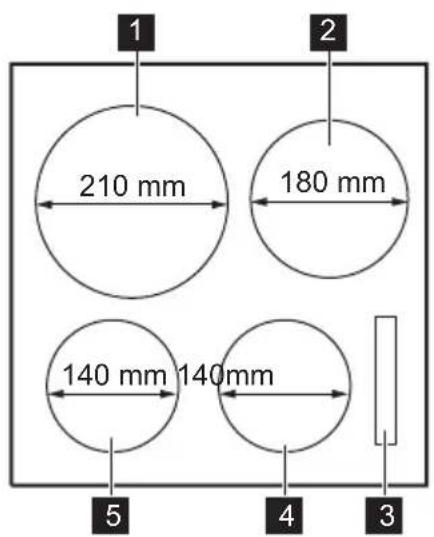

4.2 Keittoaluejärjestely

1 Induktiokeittoalue 2 300 W, sis. PowerBoost 3350 W
2 Induktiokeittoalue 1 800 W, sis. PowerBoost 2800 W
3 Näyttö

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Esikuumennus ja puhdistus

Esikuumenna tyhjä laite ennen ensimmäistä käyttökertaa ja kosketusta ruoan kanssa. Laite voi aiheuttaa epämiellyttävää hajua ja savua. Tuuleta huone esikuumennuksen aikana.

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Aseta toiminto. Aseta enimmäislämpötila. Anna laitteen olla toiminnassa 1 t.
3. Aseta toiminto .Aseta uunin maksimilämpötila. Tämän toiminnon suurin sallittu lämpötila on 210 °C. Anna laitteen toimia 15 min ajan.
4. Katkaise laitteen virta ja odota, että se jäähtyy.

4 Induktiokeittoalue 1 400 W, sis. PowerBoost 2500 W
5 Induktiokeittoalue 1 400 W, sis. PowerBoost 2500 W

4.3 Varusteet

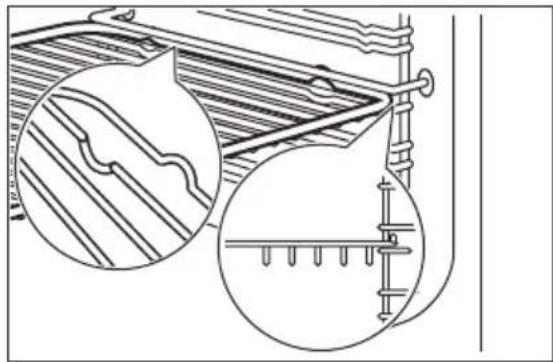

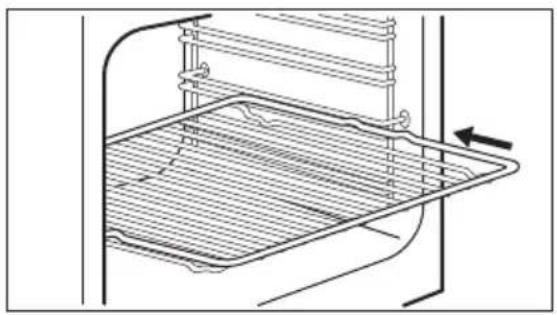

• Paistoritilä Ruoanlaittovälineille, kakkuvuokat, paistit.

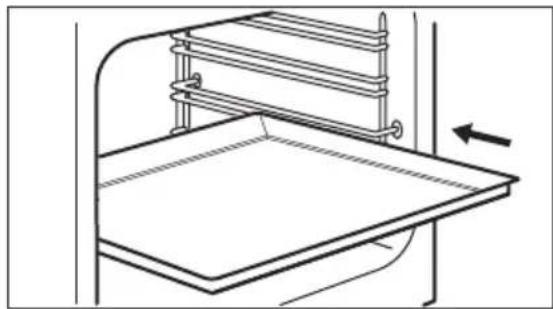

  • Leivinpelti Kakuille ja kekseille.
• Grilli / uunipannu Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.
• Säilytyslokero Säilytyslaatikko on uunin lokeron alapuolella.

• Kondenssiveden kerääjä Kerää kondenssiveden, jota muodostuu uunin käytön aikana.

• Puhdista laite ja sen varusteet vain lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.

• Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoonsa.

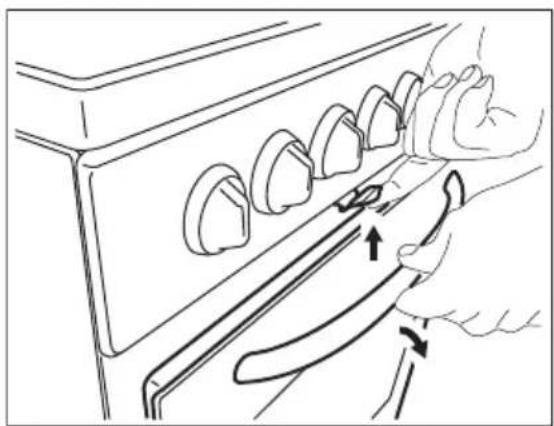

5.2 Luukun mekaaninen lukitus

Lapset eivät saa avata luukkua.

Uunin luukun avaaminen:

1. Vedä luukun lukosta.

Älä vedä luukun lukosta sulkiessasi uuninluukkua!

Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

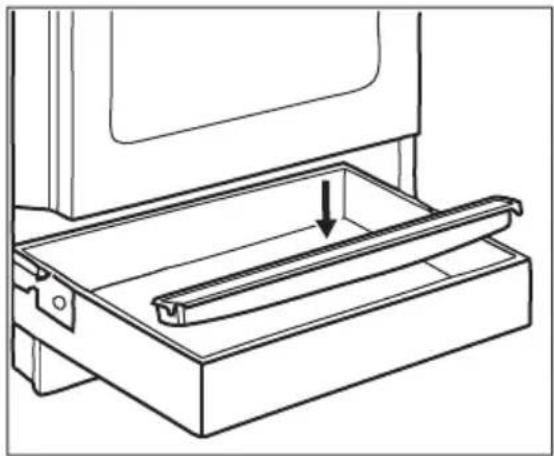

5.3 Kondenssiveden kerääjän asennus

1. Aseta kondenssiveden kerääjä säilytyslaatikon etuosaan.

1. Tyhjennä kondenssiveden kerääjä aina ruoan kypsentämisen jälkeen.

6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

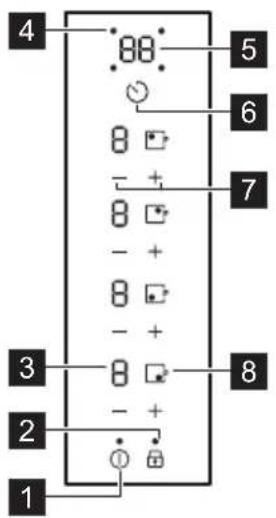

6.1 Keittotason käyttöpaneeli

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Koske-tuspai-nike	Toiminto Kuvaus
1	➊	PÄÄLLE / POIS Keittotason kytkeminen päälle ja pois päältä.
2	➁	Lukko / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
3	- Tehotason näyttö Tehotason näyttäminen.
4	- Keittoalueiden ajastimen ilmaisi-met	Aika-asetusta koskevan keittoalueen osoittaminen.
5	- Ajastimen näyttö Ajan osoittaminen minuutteina.
6		- Keittoalueen valitseminen.
7	+/-	- Tehotason tai aika-asetuksen asettaminen.
8		PowerBoost Toiminnon kytkeminen päälle ja pois päältä.

6.2 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9 - 2 - 6	Keittoalue on toiminnassa.Piste tarkoittaa puolen asteen muutosta lämmitystasossa.
P	PowerBoost on kytketty päälle.
E + numero	Toimintahäiriö.
≡ / ☑ -	OptiHeat control (3-vaiheinen jäännöslämmön merkkivalo): edelleen toiminnassa / lämpimänä pito / jälkilämpö.
L	Lukko / Lapsilukko on kytketty päälle.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty päälle.

6.3 OptiHeat control (3-vaiheinen jäännöslämmön merkkivalo)

VAROITUS!

palovammojen vaara on olemassa niin kauan kuin merkkivalo on näkyvissä.

Induktiokeittoalueet tuottavat kypsennykseen tarvittavan lämmön suoraan keittoastian pohjaan. Lasikeramiikka kuumenee keittoastian lämmöllä.

Merkkivalot syttyy, kun keittoalue on kuuma. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason:

- jatka kypsennystä,

- lämpimänä pito,

- jälkilämpö.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

6.4 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta Ⓐ sekunnin ajan.

6.5 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika

1 - 2 6 tuntia

3 - 4 5 tuntia

5 4 tuntia

6 - 9 1,5 tunti

6.6 Tehotaso

Tehotasoa nostetaan koskettamalla painiketta +. Tehotasoa lasketaan koskettamalla painiketta . Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita +a . -

6.7 PowerBoost

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Kytke toiminto toimintaan keittoalueeseen: kosketa syftyy.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta tai —

6.8 Ajastin

Ajanlaskenta-automatiikka

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten.

Aseta ensin keittoalue ja sen jälkeen toiminto. Voit asettaa tehotason ennen toiminnon asettamista tai sen jälkeen.

Keittoalueen asettaminen: kosketa painiketta ⏻ toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan tai ajan muuttaminen: kosketa valitun keittoalueen + tai -painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: aseta keittoalue painikkeella Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Toiminnon kytkeminen pois toiminnasta:

aseta keittoalue painikkeella 🕒 ja kosketa valitun keittoalueen painiketta —Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu. Voit kytkeä toiminnon pois päältä myös koskettamalla samanaikaisesti painikkeita + ja —

i

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta 😊

Hälytinajastin

Voit käyttää tätä toimintoa hälytinajastimena keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta (tehotason näytössä näkyy).

Toiminnon kytkeminen toimintaan: kosketa painiketta Kosketa tal ajan asettamiseksi. Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta 😊.

i

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

6.9 Lukko

Voit lukita käyttöpaneelin keittoalueiden tomiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta 📋. 📁syttyy neljän sekunnin ajaksi. Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta 📄 Edellinen tehotaso kytkeytyy päälle.

i

Kun sammutat keittotason, myös tämä toiminto sammuu.

6.10 Uunin lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ①Älä aseta tehotasoa. Kosketa painiketta neljän sekunnin ajan. Kosketa mitä tahansa painiketta + syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Toiminnon kytkeminen pois toiminnasta:

kytke keittotaso toimintaan painikkeella ① syttyy. Älä aseta tehotasoa. Kosketa painiketta neljän sekunnin ajan. Kosketa mitä tahansa painiketta — syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ① syttyy. Kosketa + ja -painikkeita samanaikaisesti, kunnes laitteesta kuuluu äänimerkki. ② syttyy. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ① toiminto on edelleen kytkettynä.

6.11 OffSound control (Äänien kytkeminen päälle ja pois päältä)

Kytke keittotaso pois päältä. Varmista, ettei mikään ajastintoiminto ja Lapsilukko ei kytkeydy päälle. Kosketa 📁 noin 3 sekuntia. Kosketa 📁 noin 3 sekuntia. tai 📄 b1 ilmestyy ajastinnäytölle. Kosketa 🌐edessä oikealla alueella valitaksesi jonkin seuraavista:

• -äanet pois päältä
  • 60 - äänet päälle

Kun toiminto on asetettu asentoon 📄, äänimerkki kuuluu vain seuraavissa tapauksissa:

• kun kosketat ①
  • Hälytinajastin tulee alas
  • Ajanlaskuajastin tulee alas
• kun asetat jotain ohjauspaneelille.

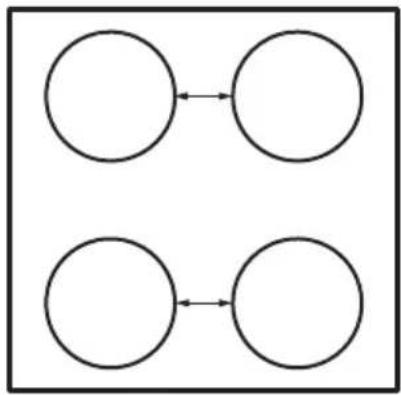

6.12 Tehonhallinta -toiminto

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
  • Vaiheissa on maksimisähkökuormitukset.
• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.
• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus ylittyy.

• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
- Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu kahdella tasolla.

7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Ruonlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee käyttää niille soveltuvia keittoastioita.

Keittoastioiden materiaali

• soveltuvat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• ei sovellu: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
• magneetti vetää keittoastian pohjaa puoleensa.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen. Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.

Keittoastian mitat

Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon.

Keittoalueen tehokkuus on suhteessa keittoastian halkaisijaan. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

7.2 Ruoanlaittovälineiden vähimmäishalkaisija

Keittoalue Ruoanlaittoväli-

neiden vähimmäishalkaisija (mm)

Vasen takana 180

Oikea takana 150

Oikea edessä 125

Vasen edessä 125

7.3 Äänet käytön aikana

Äänet ovat normaaleja eivätkä ne osoita mitään toimintahäiriötä. Keittoastioihin liittyvät äänet voivat vaihdella keittoastian materiaalista ja tehotasosta riippuen.

Keittoastioihin liittyvät äänet:

- halkeilun ääni: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).

• viheltävä ääni: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.

Keittotasoon liittyvät äänet:

• napsahdusääniä: sähköpiirien kytkeytyminen.
• sihinää, kuplimista: tuuletin toimii.
• rytminen ääni: keittoastia havaitaan.

7.4 Yksinkertaistettu kypsennysopas

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen.

Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seuraa-viin:	Aika (min)	Vinkkejä
1 Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa	5 - 25 Sekoita tasaisin väliajoin.
1 - 2. Hollandaise-kastike; sulanut: voi, suk-laa, gelatiini.	10 - 40 Kypsennä kansi päällä.
2. Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.	25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
2. - 3. Riisin ja maitopohjaisten ruokien hau-duttaminen, valmiiden ruokien lämmit-täminen.
3. - 4. Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk-sen aikana.
4. - 5. Höyrytetyt perunat ja muut vihannek-set.	20 - 60 Lisää keittoastian pohjalle 1–2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4. - 5. Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja.	60 - 150 Enintään 3 l nesteitä ja ainekset.
5. - 7 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit.	tarvittaes-sa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperu-nat, sisäfileepihvit, pihvit.	5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.
P Keitä suuria määriä vettä. PowerBoost on kytkeytynyt päälle.

8. KEITTOTASO - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä aina lasipintaisille keittotasoille suositeltua kaavinta. Käytä kaavinta ainoastaan lisätyökaluna lasin puhdistamiseen tavallisen puhdistuksen jälkeen.

VAROITUS!

Älä käytä veitsiä tai muita teräviä metallityökaluja lasipinnan puhdistamiseen.

8.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

9. UUNI - PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Uunin kytkeminen toimintaan ja pois toiminnasta

1. Valitse uunitoiminto kääntämällä uunin toimintojen kiertonuppia.
2. Käännä lämpötilan väännin haluamasi lämpötilan kohdalle.
   Lamppu syttyy uunin toiminnan aikana.

Lämpötilaa ei tarvitse asettaa toimintojen yhteydessä, joissa ei käytetä kuumennusta.

1. Uuni kytketään pois toiminnasta kääntämällä uunin toimintojen vääntimet ja lämpötilan väännin Off-asentoon.

9.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

9.3 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitäakseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, laitteen toimintopainikkeiden ja lämpötilan säätimien on oltava off-asennossa. Muussa tapauksessa jäähdytyspuhallin jatkaa toimintaansa.

9.4 Uunitoiminnot

Off -asento

Uuni on kytketty pois päältä.

Ylä + alalämpö

Kypsentäminen ja paistaminen yhdellä tasolla.

Grillaus

Ohuiden ruokien grillaus ja leivän paahtami- nen.

Tämän toiminnon enimmäislämpötila on 210 °C.

Alalämpö

Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi.

Kiertoilma

Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat.

Sulatus

Ruoan sulatus. Sulatusaikaan vaikuttavat pakastetun ruoan määrä ja koko.

Tämän toiminnon käyttämiseksi lämpötilan säätimen on oltava OFF-asennossa (pois päältä).

Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka ekologista suunnittelua koskevien asetusten mukaisesti (vastaamaan standardeja EU 65/2014 ja EU 66/2014).

Testit seuraavan mukaisesti: IEC/EN 60350-1:

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suu-ri.

Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Lämmitysteho voi laskea. Katso yleisiä energian säästämiseen liittyviä suosituksia luvusta "Ener-giatehokkuus", kohdasta Energiansäästö.

Tämä toiminto säästää energiaa ruoanlaiton aikana. Katso valmistusohjeet luvusta "Neuvoja ja vinkkejä", Kostea kiertoilma.

10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Lisävarusteiden asettaminen

Leivinpelti:

Älä työnnä leivinpeltiä tai uunivuokaa uunin takaseinään asti. Tämä estää lämmön kiertämisen leivinpellin ympärillä. Ruoka voi palaa, erityisesti leivinpellin takaosassa.

Työnnä leivinpelti tai uunipannu pellinkannattimien kiskojen väliin. Varmista, ettei se kosketa uunin takaseinään.

Paistoritilä:

Aseta taso hyllykannattimen ohjauskiskojen väliin.

Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa antavia. Lämpötila ja paistoaika riippuvat reseptistä sekä käytettyjen ainesten laadusta ja määrästä.

11.1 Yleistä

Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.

Laitteessa on erityinen järjestelmä, joka kierrättää ilmaa ja höyryä jatkuvasti. Kyseisen järjestelmän avulla ruoka paistuu jatkuvasti kosteassa ympäristössä, minkä ansiosta se on sisältä mehevää ja ulkopinnalta rapeaa. Se vähentää paistoajan ja energian kulutuksen minimiin.

Kostutta voi tiivistyä uunin sisään tai luukun lasilevyihin. Tämä on normaalia. Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.

Poista kosteus jokaisen käyttökerran jälkeen.

Älä aseta mitään esinettä suoraan uunin pohjalle, älä myöskään aseta osiin alumiinifoliota kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

11.2 Paistaminen

Käytä alhaisempaa lämpötilaa ensimmäisellä paistokerralla.

Jos paistat useammalla kuin yhdellä kannatintasolla, voit pidentää paistoaikaa 10 – 15 minuuttia.

Eri kannatintasoilla olevat leivonnaiset voivat ruskistua epätasaisesti. Lämpötila-asetusta ei tarvitse muuttaa, jos ruskistuminen on epätasaista. Erot tasaantuvat paistumisen jatkuessa.

Uunissa olevat pellit voivat vääntyä paistamisen aikana. Jäähtyessään uunipellit palautuvat kuitenkin alkuperäiseen muotoonsa.

11.3 Kakkujen leipominen

Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.

Jos käytät kahta leivinpeltiä samanaikaisesti, jätä niiden väliin yksi tyhjä kannatintaso.

11.4 Lihan ja kalan kypsentäminen

Käytä grilli-/uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.

Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.

Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää grilli-/uunipannuun hiukan vettä. Jotta käry ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

11.5 Paistoajat

Kypsennysaika riippuu ruokalajin tyypistä, sen koostumuksesta ja määrästä.

Tarkkaile valmistumista kypsennyksen aikana. Määritä parhaat asetukset

(uunitoiminto, kypsennysaika, jne.) keittoastioille, resepteille ja määrille laitetta käyttäessä.

11.6 Ylä + alalämpö

Ruokalaji Määrä (g) Lämpötila		(Aika (min) Kanna-tintaso		Tarvikkeet
	(°C)
Matala kakku1)	1000 160 - 170 30 - 35 2 Leivinpelti
Hiivalla kohotettu omenakakku	2000 170 - 190 40 - 50 3 Leivinpelti
Uunipannukakku 1500 160 - 170		45 - 552)	2 Leivinpelti
Kana, kokonainen 1350 200 - 220 60 - 70 2 Paistoritilä
			1 Leivinpelti
Kana, puolikas 1300 190 - 210 35 + 30 3 Paistoritilä
			1 Leivinpelti
Porsaanleike 600 190 - 210 30 - 35 3 Paistoritilä
			1 Leivinpelti
Torttu3)	800 230 - 250 10 - 15 2 Leivinpelti
Täytetty hiivataikina-pohjainen kakku4)	1200 170 - 180 25 - 35 2 Leivinpelti
Pizza 1000 200 - 220 25 - 35 2 Leivinpelti
Juustokakku 2600 170 - 190 60 - 70 2 Leivinpelti
Sveitsiläinen omena-piirakka4)	1900 200 - 220 30 - 40 1 Leivinpelti
Joulukakku4)	2400 170 - 180	55 - 655)	2 Leivinpelti
Kinkkupiiras4)	1000 220 - 230 40 - 50 1 1 pyöreä tarjotin (hal-			kaisija: 26 cm)
Maalaisleipä6)	750 + 750 180 - 200 60 - 70 1 2 kevyttä tarjotinta			(pituus: 20 cm)
Romanialainen so-kerikakku1)	600 + 600 160 - 170 40 - 50 2 2 kevyttä peltiä (pi-			tuus: 25 cm) samalle kannatintasolle
Romanialainen so-kerikakku – perintei- nen	600 + 600 160 - 170 30 - 40 2 2 kevyttä peltiä (pi-			tuus: 25 cm) samalle kannatintasolle
Hiivasämpylät4)	800 200 - 210 10 - 15 2 Leivinpelti
Kääretorttu 1)	500 150 - 170 15 - 20 1 Leivinpelti
Marengit 400 100 - 120 40 - 50 2 Leivinpelti
Murotaikinakakku 4)	1500 180 - 190 25 - 35 3 Leivinpelti
Voikakku 1)	600 180 - 200 20 - 25 2 Leivinpelti

1) Esikuumenna uunia 10 minuuttia.

2) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.

3) Esikuumenna uunia 20 minuuttia.

4) Esikuumenna uunia 10–15 minuuttia.

5) Jätä kakku uuniin 10 minuutiksi laitteen virran katkaisemisen jälkeen.

6) Aseta lämpötilaksi 250 °C ja esikuumenna uunia 18 minuuttia.

11.7 Kiertoilma

Ruokalaji Määrä (g) Lämpötila		(°C)	Aika (min) Hyllytaso Varusteet
Matala kakku1)	1000 150 30 2	Leivinpelti
Matala kakku1)	1000 + 1000	155 40	1 + 3	Leivinpelti
Hiivalla kohotettu omenakakku	2000 170 - 180	40 - 50	3	Leivinpelti
Uunipannukakku 1200	150 - 160		30 - 352)	2	Leivinpelti
Kana, kokonainen	1400 180 55 2	Paistoritilä
				1	Leivinpelti
Porsaanpaisti	800	170 - 180	45 - 50	2	Paistoritilä
				1	Leivinpelti
Täytetty hiivataikina-pohjainen kakku	1200 150 - 160	20 - 30	2	Leivinpelti
Pizza	1000 + 1000	200 - 210	30 - 40	1 + 3	Leivinpelti
Pizza	1000	190 - 200	25 - 35	2	Leivinpelti
Juustokakku	2600	160 - 170	40 - 50	1	Leivinpelti
Sveitsiläinen omenapiiras3)	1900 180 - 200	30 - 40	2	Leivinpelti
Joulukakku3)	2400 150 - 160		35 - 402)	2	Leivinpelti
Kinkkupiiras3)	1000	190 - 210	30 - 40	1	1 pyöreä tarjotin(halkaisija: 26 cm)

Ruokalaji Määrä (g) Lämpötila		Aika (min) Hyllytaso Varusteet(°C)
Maalaisleipä 4)	750 + 750 160 - 170 40 - 50 1 Leivinpelti
Romanialainen soke-rikakku3)	600 + 600 155 - 165 40 - 50 2 2 kevyttä peltiä	(pituus: 25 cm)samalle hyllyta-solle
Romanialainen soke-rikakku – perinteinen	600 + 600 150 - 160 30 - 40 2 2 kevyttä peltiä	(pituus: 25 cm)samalle hyllyta-solle
Hiivasämpylät 1)	800 190 15 3 Leivinpelti
Hiivasämpylät 5)	800 + 800 190 15 1 + 3 Leivinpelti
Kääretorttu 1)	500 150 - 160 15 - 20 3 Leivinpelti
Marengit 400 110 - 120 30 - 40 2 Leivinpelti
Marengit 400 + 400 110 - 120 45 - 55 1 + 3 Leivinpelti
Murotaikinakakku 1500		160 - 170 25 - 35 3 Leivinpelti
Sokerikakku 1)	600 150 - 160 25 - 35 2 Leivinpelti
Voikakku 1)	600 + 600 160 - 170 25 - 35 1 + 3 Leivinpelti

1) Esikuumenna uunia 10 minuuttia.

2) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.

3) Esikuumenna uunia 10–15 minuuttia.

4) Aseta lämpötilaksi 250 °C ja esikuumenna uunia 10–20 minuutin ajan.

5) Esikuumenna uunia 15 minuuttia.

11.8 Kostea kiertoilma

Ruokalaji	Lämpöti-la (°C)	Aika (min)	Hyllyta-so	Varusteet
Leipä ja pizza
Pullat	190 25 - 30		2 Leivinpelti tai grilli-/uunipannu
Sämpylät	200 40 - 45		2 Leivinpelti tai grilli-/uunipannu
Pakastepizza, 350 g	190 25 - 35		2 Paistoritilä
Leivonnaiset leivinpellillä
Kääretorttu	180	20 - 30	2	Leivinpelti tai grilli-/uunipannu
Brownie	180 35 - 45		2 Leivinpelti tai grilli-/uunipannu
Vuokakakku
Kohokas	210 35 - 45		2 kuusi keraamista annosvuokaa ritilällä

Ruokalaji Lämpöti-	Aika (min) Hyllyta-	Varusteet
	la (°C)	so
Torttupohja 180 25 - 35 2 torttuvuoka ritilällä
Sokerikakku 150 35 - 45 2 kakkuvuoka ritilän päällä
Kala
Kalat pusseissa, 300 g 180 25 - 35 2 Leivinpelti tai grilli-/uunipannu
Kokonainen kala, 200 g 180 25 - 35 2 Leivinpelti tai grilli-/uunipannu
Kalafilee, 300 g 180 30 - 40 2 pizzapannu ritilällä
Liha
Liha pussissa, 250 g 200 35 - 45 2 Leivinpelti tai grilli-/uunipannu
Lihavartaat, 500 g 200 30 - 40 2 Leivinpelti tai grilli-/uunipannu
Pienet leivonnaiset
Pikkuleivät 170 25 - 35 2 Leivinpelti tai grilli-/uunipannu
Macaronit 170 40 - 50 2 Leivinpelti tai grilli-/uunipannu
Muffinssit 180 30 - 40 2 Leivinpelti tai grilli-/uunipannu
Suolakeksit 160 25 - 35 2 Leivinpelti tai grilli-/uunipannu
Murotaikinapikkuleivät 140 25 - 35 2 Leivinpelti tai grilli-/uunipannu
Leivonnaiset	170 20 - 30 2 Leivinpelti tai grilli-/uunipannu
Kasvisruoat
Vihannessekoitus pussis-sa, 400 g	200 20 - 30 2 Leivinpelti tai grilli-/uunipannu
Munakas	200 30 - 40 2 pizzapannu ritilällä
Vihannekset leivinpellillä, 700 g	190 25 - 35 2 Leivinpelti tai grilli-/uunipannu

11.9 Tiedoksi testauslaitoksille

Ruoka	Toiminto	Lämpöti-la (°C)	Varusteet		Hyllytaso	Aika(min)
Pienet kakut (16 kpl/leivinpelti)	Ylä + alalämpö 160	Leivinpelti 3		20 - 30
Pienet kakut (16 kpl/leivinpelti)	Kiertoilma 150	Leivinpelti	3	20 - 30
Omenapiirakka (2 vuokaa, ∅ 20 cm, vinottain)	Ylä + alalämpö	190	Paistoritilä	1	65 - 75
Omenapiirakka (2 vuokaa, ∅ 20 cm, vinottain)	Kiertoilma 180	Paistoritilä	2	70 - 80
Rasvaton sokerikakku	Ylä + alalämpö	180	Paistoritilä	2	20 - 30

Ruoka Toiminto Lämpöti-		Varusteet Hyllytaso Aika	(min)
	la (°C)
Rasvaton sokerikakku Kiertoilma 160 Paistoritilä 2 25 - 35
Murokeksit / pasteijat Ylä + alalämpö 140 Leivinpelti 3 15 - 30
Murokeksit / pasteijat Kiertoilma 140 Leivinpelti 3 20 - 30
Paahtoleipä1)	Grillaus Maksimi Paistoritilä 2 2 - 5
Naudanlihapihvi2)	Grillaus Maksimi Paistoritilä 3 15–20 en-		simmäinen puoli; 15–20 toinen puoli

1) Esikuumenna uunia 5 minuuttia.

2) Esikuumenna uunia 10 minuuttia.

12. UUNI - HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdista uunin etupinta pehmeällä puhdistusliinalla, lämpimällä vedellä ja miedolla pesuaineella.

Käytä metallipintojen puhdistuksessa erityistä puhdistusainetta.

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden ruokaroiskeiden kertyminen voi johtaa tulipaloon. Etenkin grillipannu muodostaa tulipaloriskin.

Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pehmeää puhdistusliinaa, lämmintä vettä ja puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa.

Poista pinttyneet tahrat erityisellä uuninpuhdistusaineella.

Tarttumattomia lisävarusteita ja ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Ruostumattomat teräs- ja alumiinipintaiset uunit

Puhdista uuninluukku käyttäen ainoastaan kosteaa liinaa tai sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

12.3 Kannattimien

Puhdista uuni poistamalla kannattimet.

HUOMIO!

Ole varovainen irrottaessasi kannattimia.

1. Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

1. Vedä uunipeltien kannattimen takaosa irti seinästä ja poista se.

Asenna poistetut lisävarusteet noudattamalla ohjeita päinvastaisessa järjestyksessä.

12.4 Grillin poistaminen

VAROITUS!

Kytke laite pois päältä ennen lämpövastuksen poistamista. Varmista, että laite on jäähtynyt. On olemassa palovammojen vaara.

Poista hyllykannattimet.

Voit poistaa lämpövastuksen helpottaaksesi uunin sisätilan katon puhdistamista.

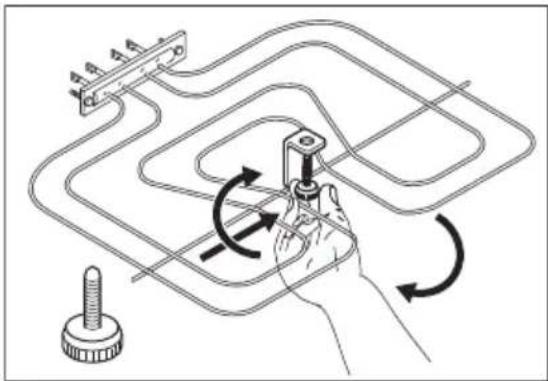

1. Poista lämpövastusta kiinnittävä ruuvi. Käytä ruuvimeisseliä ensimmäisellä kerralla.

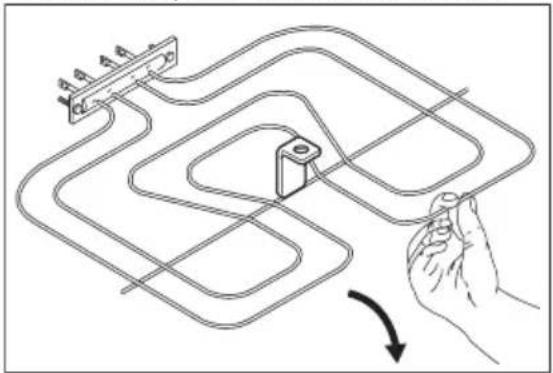

1. Vedä lämpövastus varovasti alas.

1. Puhdista uunin sisäpinnan katto pehmeällä liinalla, lämpimällä vedellä ja puhdistusaineella ja anna sen kuivua.

Asenna lämpövastus käänteisessä järjestyksessä.

Asenna hyllykannattimet.

VAROITUS!

Varmista, että lämpövastus on oikein asennettu ja että se ei putoa.

12.5 Uunin lasilevyjen irrottaminen ja asentaminen

Luukun sisällä olevat lasipaneelit voidaan poistaa niiden puhdistusta varten. Lasilevyjen lukumäärä vaihtelee mallikohtaisesti.

VAROITUS!

Pidä uuniluukkua hieman auki puhdistuksen aikana. Kun avaat sen kokonaan, se voi vahingossa sulkeutua ja aiheuttaa vahinkoja.

VAROITUS!

Älä käytä uunia ilman lasilevyjä.

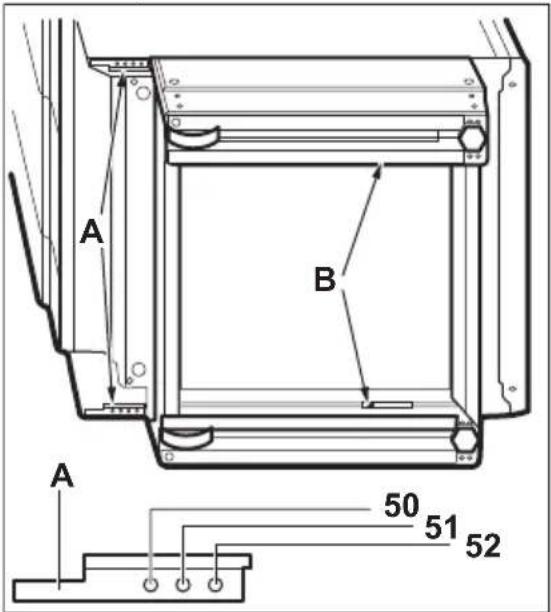

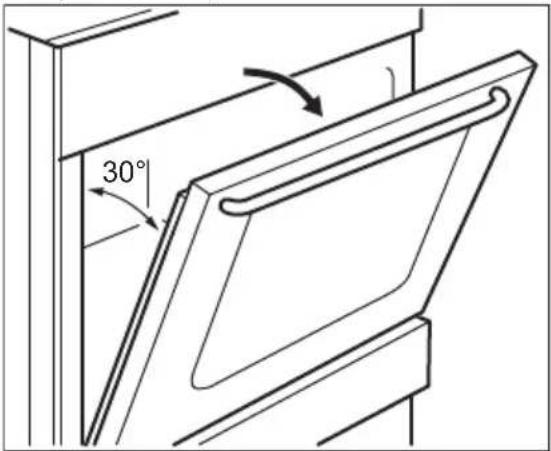

1. Avaa luukku, kunnes se on noin 30° kulmassa. Luukku pysyy itsestään paikoillaan, kun se on hieman auki.

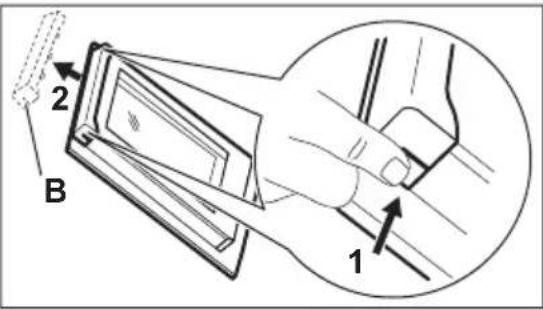

1. Pidä kiinni luukun yläreunassa olevasta listasta (B) kummaltakin puolelta ja työnnä sisäänpäin siten, että kiinnitystiiviste vapautuu.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.

VAROITUS!

Uunin luukku pyrkii sulkeutumaan, kun poistat lasilevyt.

1. Pidä luukun lasilevyjen yläreunasta ja vedä niitä ylöspäin yksi kerrallaan.

2. Puhdista lasilevy vedellä ja miedolla puhdistusaineella. Kuivaa lasilevy varoen. Puhdistettuasi lasilevyn ja luukun, asenna ne takaisin paikalleen. Noudata edellä mainittuja ohjeita päinvastaisessa järjestyksessä. Kiinnitä ensiksi pienin lasilevy, sitten suuremmat.

HUOMIO!

Varmista, että asennat sisäisen lasilevyn oikein paikoilleen.

12.6 Laatikon irrotus

VAROITUS!

Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita, muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytettäessä. Tulipalon vaara.

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

1. Vedä laatikkoa ulos, kunnes se pysähtyy.

1. Nosta laatikkoa hitaasti.

2. Vedä laatikko kokonaan ulos. Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

12.7 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

1. Kytke uuni pois päältä. Odota, kunnes uuni on jäähtynyt.
2. Irrota uunin pistoke pistorasiasta.
3. Peitä uunin pohja kankaalla.

Takalamppu

1. Kierrä lampun lasikupua sen poistamiseksi.
2. Puhdista lampun kansi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Asenna lasinen kansi.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Mitä tehdä jos...

Ongelma Mahdollinen syy Korjaustoimenpide
Et saa laitetta käynnistymään. Laitetta ei ole kytketty verkkovirtaan tai se on kytketty väärin.		Tarkista, onko laite kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulak-		keessa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Keittotaso ei mene päälle eikä sitä voida käyttää.	Sulake on palanut. Kytke keittotaso uudelleen toimin-taan ja aseta tehotaso 10 sekunnin kuluessa.
Olet koskettanut vähintään kahta	kosketuspainiketta samanaikaisesti.	Kosketa vain yhtä kosketuspainiket-ta.
Käyttöpaneelissa on vettä tai rasva-tahroja.		Puhdista käyttöpaneeli.
Äänimerkki kuuluu ja keittotaso kyt-keytyy pois päältä. Äänimerkki kuu-luu keittotason kytkeytyessä pois päältä.	Vähintään yhdelle kosketuspainik-keelle on asetettu jotain.	Poista kyseinen esine kosketuspai-nikkeilta.
Keittotaso kytkeytyy pois päältä. Jokin esine on asetettu kosketuspai-nikkeelle ➀		Poista kyseinen esine kosketuspai-nikkeelta.
Tehoasetus muuttuu kahden tason välillä.	Tehonhallinta-toiminto on toiminnas-sa.	Katso kohta "Keittotaso – Päivittäi-nen käyttö".
Kosketuspainikkeet kuumenevat. Keittoastia on liian suuri tai se on asetettu liian lähelle säätimiä.		Laita isokokoiset keittoastiat taka-vyöhykkeille, jos mahdollista.
- menee päälle.	Automaattinen virrankatkaisu on kyt-ketty päälle.	Sammuta keittotaso ja kytke se uu-delleen toimintaan.
- menee päälle.	Lapsilukko/lukitus on toiminnassa. Katso kohta "Keittotaso – Päivittäi-nen käyttö".
- menee päälle.	Alueella ei ole keittoastioita. Laita alueelle keittoastia.
Käytetty keittoastia on vääärä. Käytä oikeaa keittoastiaa.		Lue ohjeet kohdasta "Keittotaso -Neuvoja ja vinkkejä".
Keittoastian pohjan halkaisija on liian pieni käytetylle alueelle.		Käytä oikeankokoista keittoastiaa.
- ja jokin numero menevät päälle.	Keittotason toiminnassa on virhe. Kytke keittotaso irti sähköverkosta joksikin aikaa. Irrota sulake talon sähköjärjestelmästä. Kytke se uu-delleen. Jos Syttyy uudelleen, ota yhteyttä valtuutettuun huoltoliik-keeseen.
menee päälle.	Keittotason toimintahäiriön on ai-heuttanut kuivaksi kiehunut keittoa-stia. Automaattinen virrankatkaisu ja alueiden ylikuumenemissuoja on lauennut.	Kytke keittotaso pois päältä. Poista kuuma keittoastia. Kytke keittoalue uudelleen toimintaan noin 30 sekun-nin kuluttua. Jos ongelma oli keittoa-stiassa, virheilmoitus sammuu. Jäl-kilämmön merkkivalo voi palaa. An-na keittoastian viilentyä riittävästi. Tarkista, että keittoastia on yhteensopiva keittotason kanssa. Lue ohjeet kohdasta "Keittotaso - Neuvoja ja vinkkejä".
Uuni ei kuumene. Uuni on kytketty pois toiminnasta: Kytke uuni toimintaan.
Tarvittavia asetuksia ei ole tehty. Varmista asetuksien oikeellisuus.
Lamppu ei toimi. Lamppu on viallinen. Vaihda lamppu.
Höyry ja tiivistynyt kosteus laskeutuvat ruoan pinnalle ja uunin sisäti-laan.	Olet jättänyt ruoan uuniin liian pit-käksi ajaksi.	Älä jätä astioita uuniin yli 15 - 20 mi-nuutiksi kypsennyksen päätymisen jälkeen.
Ruokien kypsyminen kestää liian kauan tai ne kypsyvät liian nopeasti.	Lämpötila on liian alhainen tai liian korkea.	Säädä lämpötilaa tarvittaessa. Nou-data käyttöohjetta.
Näytössä näkyy virhekoodi, jota ei ole tässä taulukossa.	Kyse on sähköviasta. Kytke uuni pois päältä sulaketaulunsulakkeesta tai käyttämällä sulake-taulun turvakytkintä, ja käynnistä se uudelleen.Jos näytöllä on edelleen virhekoodi, ota yhteyttä asiakaspalveluosas-toomme.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.): ....

Tuotenumero (PNC) ....

Sarjanumero (S.N.) ....

14. ENERGIATEHOKKUUS

14.1 Keittolevyn tuotetiedot EU:n ekologista suunnittelua koskevien asetusten mukaisesti

Mallin tunniste CIB54003BW

Keittotason tyyppi Keittotaso erilleen asennettavan lieden sisällä

Keittoalueiden lu- 4kumäärä

Kuumennusteknologia	Induktio
Ympyränmuotoisten keittoalueiden halkaisija ( )	Vasen takana	21.0 cm
	Oikea takana	18.0 cm
	Oikea edessä	14.0 cm
	Vasen edessä	14.0 cm
Keittoalueen energiankulutus (EC electric cooking)	Vasen takana	175.0 Wh/kg
	Oikea takana	170.0 Wh/kg
	Oikea edessä	184.0 Wh/kg
	Vasen edessä	184.6 Wh/kg
Energiankulutus, keittotaso (EC electric hob) 178.4 Wh/kg

IEC/EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

14.2 Keittotaso - Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia suoraan keittoalueen keskelle.

• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

14.3 EU:n uunien energiamerkintöjä ja ekologista suunnittelua koskevien asetusten mukainen tuotetietolomake ja tuotetiedot

Toimittajan nimi AEG

Mallin tunniste CIB54003BW 943005753

Energiatehokkuusluokka 94,9

Energiatehokkuusluokka A

Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0,84 kWh/kierros

Energiankulutus vakiokuormalla, tuuletintila 0,75 kWh/kierros

Pesien lukumäärä 1

Lämpölähde Sähkö

Äänimer.voimak 57 l

Uunityyppi Uuni erilleen asennettavan lieden sisällä

Massa 53.0 kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

14.4 Uuni – Energiansäästö

Seuraavat vinkit auttavat säästämään energiaa laitteen käytön yhteydessä.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita ja tummia, heijastamattomia vuokia ja astioita energiatehokkuuden parantamiseksi.

Älä esikuumenna laitetta ennen kypsennystä, ellei sitä ole erikseen suositeltu.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Pidä ruoka lämpimänä ja lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää ruoan lämpimänä.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana. Tutustu lisätietoihin luvussa Laite - "Päivittäinen käyttö", Laitetoiminnot.

14.5 Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus sammutettuna 0.3 W

Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pienen virrankulutuk- 20 min sen

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä ✉merkittyjä kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]
