KÄYTTÖOHJE NIR86T00IB AEG

FI Käyttöohje | Keittotaso 27

AEG toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.aeg.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....27
2. TURVALLISUUSOHJEET 29
3. ASENNUS....31
4. TUOTEKUVAUS.... 34
5. ENNEN ENSIKÄYTTÖÄ....35
6. PÄIVITTÄINEN KÄYTTÖ 36
7. LISÄTOIMINNOT....41
8. HOITO JA PUHDISTUS....44
9. VIHJEITÄ JA NEUVOJA.... 45
10. VIANMÄÄRITYS....48
11. TEKNISET TIEDOT....49
12. ENERGIATEHOKKUUS....50
13. YMPÄRISTÖNSUOJELU....51

1. ▲TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista

rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Savu on merkki ylikuumenemisesta. Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.
• VAROITUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.

• HUOMIO: Kypsennystoimintoa on valvottava Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.

• VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.

• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.
• VAROITUS: Jos pinta on vaurioitunut, katkaise virta laitteesta sähköiskuriskin välttämiseksi. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS!

Henkilövahinkojen tai laitteen vaurioitumisen vaara.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Tiivistä kaapin leikkauspinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Kunkin laitteen alaosassa on jäähdytyspuhaltimet.
• Jos laite asennetaan laatikon yläpuolelle:

- Älä säilytä laatikossa pieniä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jähdytyspuhaltimia tai heikentää jähdytysjärjestelmän tehoa.

– Varmista, että laitteen alaosan ja vetolaatikossa säilytettävien esineiden välinen etäisyys on vähintään 2 cm.

- Poista laitteen alla olevaan kaappiin mahdollisesti asennetut erotuslevyt.

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät on teetettävä pätevällä sähköasentajalla.
  • Laite on maadoitettava,.
• Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa verkkovirtajohtoa.
• Älä päästä virtajohtoa sotkeutumaan.
• Tarkista, että iskusuojaus on asennettu.
• Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
• Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtalähteestä. Näin ehkäistään sähköiskuja.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Kun laitat ruokaa kuumaan öljyyn, se voi roiskua.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

• Älä aseta kuumia keittoastioita käyttöpaneelin päälle.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

- Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.

• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Älä käytä vesisuihketta ja höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä, ellei toisin ohjeisteta.

2.5 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.
• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

3.3 Virtajohto

• Keittotason tehonsyöttö on järjestetty virtajohdolla ja sitä saa käyttää ainoastaan A sulakkeella varustetusta turvapistorasiasta.
• Vaihda vioittunut verkkokaapeli käyttämällä kaapelityyppiä H05V2V2-F, joka kestää vähintään 90 °C:n lämpötilan.
• Yksittäisen johtimen vähimmäishalkaisija on 1,5 mm ^2 .
• Ota yhteys valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain sähköasentaja.

VAROITUS!

Kaikki sähkökytkennät on teetettävä alan koulutuksen saaneella sähköasentajalla.

HUOMIO!

Pistokeliitännät eivät ole sallittuja.

HUOMIO!

Johtimen päitä ei saa porata tai hitsata. Se on kiellettyä.

HUOMIO!

Kaapelia ei saa liittää, jos sen päässä ei ole holkkia.

Yksivaiheinen liitäntä

1. Irrota kaapeli ja holkki mustasta ja ruskeasta johtimesta.
2. Irrota osa eristeestä ruskean ja mustan johdon päästä.
3. Liitä mustan ja ruskean johdon päät.
4. Kiinnitä uusi johtimen holkki jaetun johdon päähän (edellyttää erikoistyökalun käyttöä).

220-240 V\~400V2N\~

Kaksivaiheinen liitäntä: 400 V2N\~ Yksivaiheinen liitäntä: 220 - 240 V\~

5 x 1,5 mm² tai 4 x 2,5 mm² 5 x 1,5 mm² tai 3 x 4 mm²

Vihreä/keltainen Vihreä/keltainen

N Sininen ja sininen N Sininen ja sininen

L1 Musta L Musta ja ruskea

L2 Ruskea

3.4 Tiivisteen kiinnittäminen - integroitu asennus

1. Puhdista työtason huullokset.

2. Leikkaa mukana toimitettu 3x10 mm tiivistenauha neljäksi raidaksi. Raitojen on oltava samanpituiset kuin huullokset.

3. Leikkaa raidan päät kulmaan 45°. Niiden pitäisi sopia tarkasti huullosten kulmiin.

4. Kiinnitä raidat huulloksiin. Älä venytä nauhoja. Älä taita nauhojen päitä päällekkäin.
   Tiivistä keraamisen pinnan ja työtason väliin jäänyt rako keittotason asentamisen jälkeen

silikonilla. Varmista, ettei silikonia pääse keraamisen lasipinnan alle.

3.5 Tiivisteen kiinnittäminen - asennus tason päälle

1. Puhdista työtaso leikkausalueen ympäriltä.
2. Kiinnitä mukana toimitettu 2x6 mm tiivistenauha keittotason alareunaan lasikeraamisen kehyksen ulkoreunaa pitkin. Älä venytä tiivistettä. Varmista, että tiivistenauhan päät sijaitsevat keittotason yhden sivun keskellä.
3. Lisää pituuteen joitakin millimetrejä, kun leikkaat tiivistenauhaa.
4. Liitä tiivistenauhan päät yhteen.

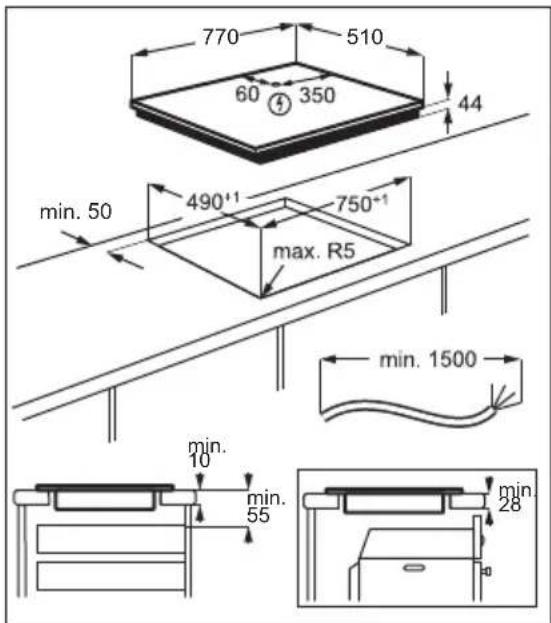

3.6 Kokaminen

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen vähimmäisetäisyys liesituulettimen asennusohjeista.

Jos laite on asennettu vetolaatikon yläpuolelle, vetolaatikon sisältö voi lämmetä ruoanlaiton aikana keittotason ilmanvaihdon seurauksena.

ASENNUS TASON PÄÄLLE

Etsi video-opastus "AEG-induktiokeittotason asentaminen – Työtasoasennus" kirjoittamalla alla olevassa kuvassa ilmoitettu nimi kokonaisuudessaan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Etsi video-opastus "AEG:n induktiokeittotason asentaminen – Asennus pinnan tasoon upottaen" kirjoittamalla alla olevassa kuvassa ilmoitettu nimi kokonaisuudessaan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

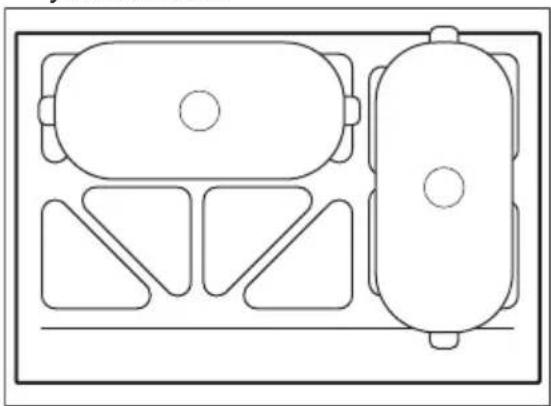

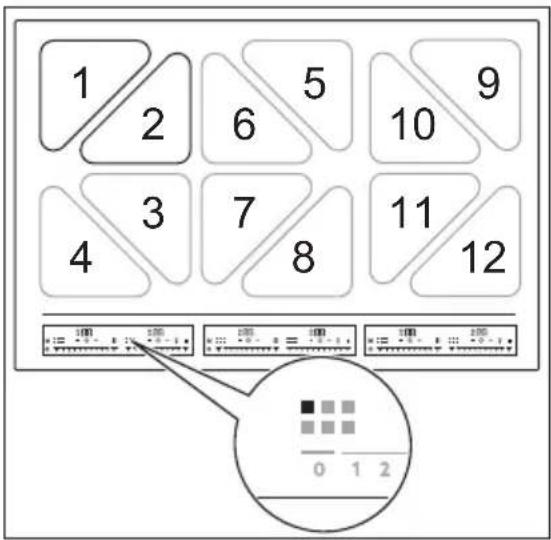

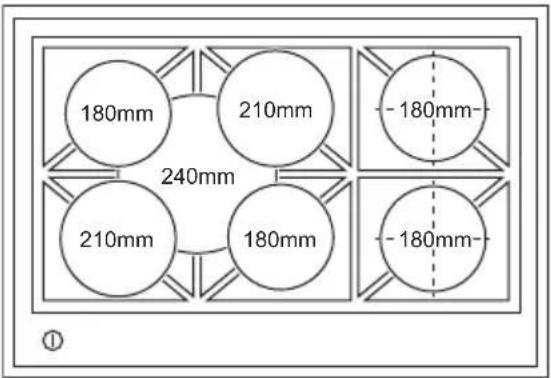

1 Induktiokeittoalue
2 Käyttöpaneeli

4.2 Käyttöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kosketuspai-nike	Kuvaus
1	➊	Keittotason kytkeminen toimintaan ja pois toiminnasta.
2	➁	Lukko tai Lapsilukko kytkeminen toimintaan ja pois toiminnasta.
3	➂➂	Näyttää toiminnassa olevan alueen.
4	➌	CountUp Timer -merkkivalo.
5	➎	Ajanlaskuajastin -merkkivalo.
6	- Ajastinnäyttö: 00–99 minuuttia.
7	➍	Kun tarkoituksena on kytkeä Bridge toimintaan ja pois toiminnasta ja vuorotella tilojen välillä.
8	➇	Ajastin -toimintojen valitseminen.
9	+/-	Ajan lisääminen tai vähentäminen.
10	➋	Hob ^2 Hood kytkeminen toimintaan ja pois toiminnasta.
11	||	Tauko kytkeminen toimintaan ja pois toiminnasta.
12	P	PowerBoost kytkeminen toimintaan.
13	- Tehotason säätäminen: 0–9.
14	➃	PowerSlide kytkeminen toimintaan ja pois toiminnasta.

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Tehonrajoitus

Tehonrajoitus määrittää, kuinka paljon tehoa keittotaso käyttää yhteensä talon asennussulakkeiden asettamissa rajoissa.

Keittotaso on asetettu oletusarvoisesti suurimmalle mahdolliselle tehotasolle.

Tehotasoa voidaan laskea ja nostaa seuraavasti:

1. Kytke keittotaso pois päältä.
2. Paina ja pidä alhaalla painiketta sekuntia. Näyttö kykeytyy päälle ja sammuu.
3. Paina ja pidä alhaalla painiketta 3 sekuntia. tai sytyy.
4. Paina . P72 syttyy.
5. Aseta tehotaso painamalla ajastimen painiketta 7. +

Tehotasot

Lue ohjeet kohdasta "Tekniset tiedot".

HUOMIO!

Varmista, että valittu tehotaso sopii rakennuksen sulakkeisiin.

• P72 - 7200 W
  • P15 - 1500 W
• P20 - 2000 W
  • P25 - 2500 W
• P30 - 3000 W
  • P35 - 3500 W
• P40 - 4000 W
  • P45 - 4500 W
• P50 - 5000 W
• P60 - 6000 W

6. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Kytkentä toimintaan ja pois toiminnasta

Paina ja pidä se painettuna kytkeäksesi keittotason toimintaan ja pois toiminnasta.

Säätöpalkit syttyvät, kun keittotaso kytketään toimintaan ja sammuvat, kun keittotaso kytketään pois toiminnasta. Kun keittotaso on kytketty pois toiminnasta, näkyvissä on vain ①.

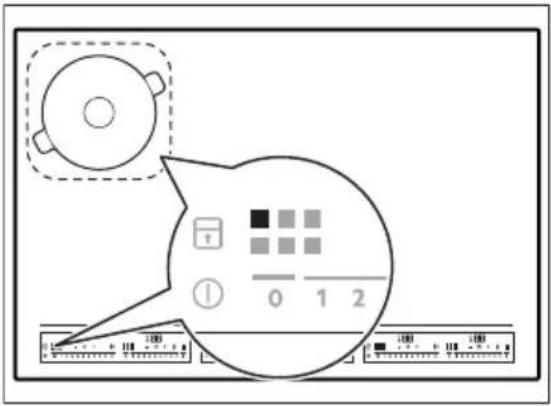

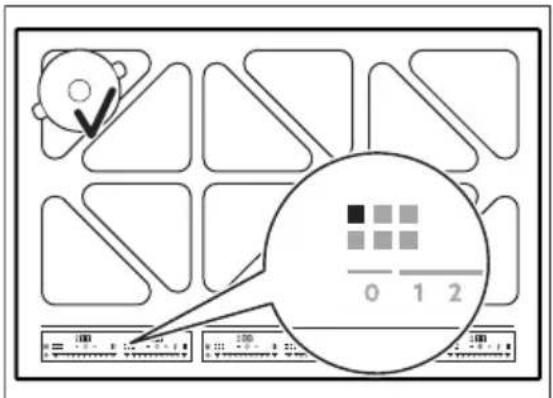

Kun kytket keittotason toimintaan ja asetat keittoastian oikeaan kohtaan, keittotaso tunnistaa sen ja vastaava säätöpalkki syttyy. Säätöpalkin yläpuolelle syttyy punainen keittoalueen merkkivalo, joka ilmoittaa keittoastian sijainnin.

6.2 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

- keittotasolle ei aseteta keittoastiaa 50 sekunnin kuluessa,

• tehotasoa ei aseteta 50 sekunnin kuluessa keittoastian asettamisen jälkeen,
• käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina) yli 10 sekunnin ajaksi. Kun äänimerkki kuuluu, keittotaso kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua keittotaso kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika

1 - 2 6 tuntia

3 - 4 5 tuntia

5 4 tuntia

6 - 9 1,5 tuntia

6.3 Tehoasetus

Paina haluamaasi tehoasetusta säätopalkissa. Voit myös liikuttaa sormeasi säätopalkkia pitkin asettaaksesi tai muuttaaksesi keittoalueen tehoasetusta.

Kytke keittoalue pois päältä painamalla 0.

6.4 OptiHeat Control (3-vaiheinen jäännöslämmön merkkivalo)

VAROITUS!

≡ / ÷ Niin kauan kuin merkkivalo palaa, on olemassa jäännöslämmön aiheuttaman palovamman vaara.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Lasikeramiikka lämpiää keittoastioiden lämmöstä.

Merkkivalot E/ tulevat näkyviin, kun keittoalue on kuuma. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

6.5 Keittotason käyttö

Induktiokeittopinnalla on kaikkiaan 12 yksittäistä kolmioaluetta. Nämä kolmioalueet voidaan kytkeä päälle erikseen tai ne voidaan yhdistää pareiksi ja siten muodostaa 6 vakiomallista keittoaluetta. Kolmioalueparit voidaan edelleen yhdistää eri tavoin.

Kutakin kolmioparia säätää ao. säätöpalkki. Kukin käyttöpaneelin neliö vastaa yhtä vakiokeittoaluetta induktiokeittopinnalla.

Yksi kolmiopari toimii vakiokeittoalueena.

Ruoanlaittovälineet

Voit käyttää kooltaan erilaisia keittoastioita: pieniä, keskikokoisia, suuria. Oppiaksesi tietämään kuinka keittotaso määrittelee kypsennystilan keittoastioiden perusteella, tutustu jäljempänä olevaan kohtaan "Induktiokeittoalue". Katso lisätietoa keittoastioiden tyypeistä osiosta "Neuvoja ja vinkkejä".

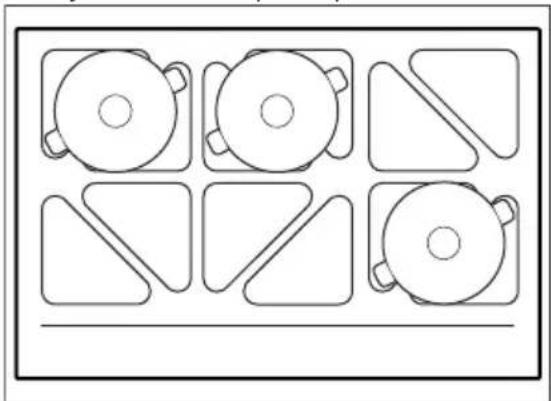

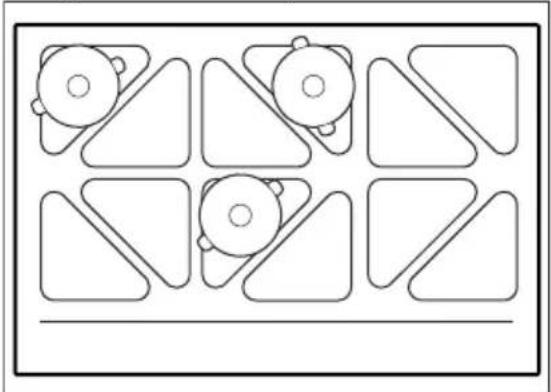

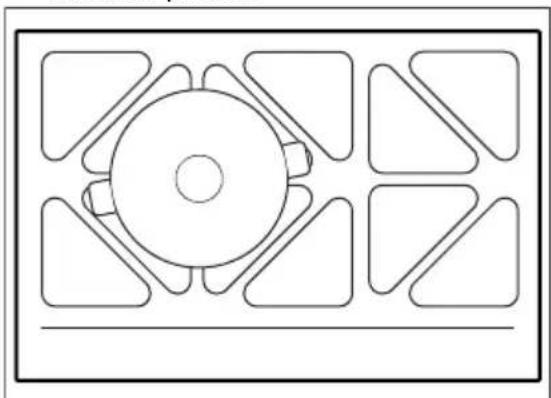

6.6 Induktiokeittoalue

Keittotaso määrittää automaattisesti keittoastian kokoon ja muotoon sopivan tilan.

Aseta keittoastia valitun alueen keskelle. Keittoastian kuuluu peittää valittu alue mahdollisimman kattavasti.

- Pienemmät keittoastiat, joiden pohjan halkaisija on 100 mm – 160 mm, tulisi sijoittaa keskelle yksittäistä kolmiota.

- Keskikokoiset keittoastiat, joiden pohjan halkaisija on 160 mm – 210 mm, tulisi sijoittaa kolmioparin päälle.

- Keittoastiat, joiden pohjan halkaisija on 240 mm – 350 mm, tulisi sijoittaa neljän kolmion päälle.

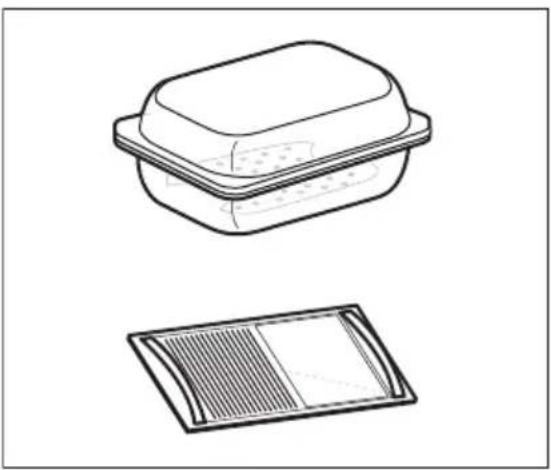

- Soikeat astiat (esim. paistovuoat) tulee sijoittaa pysty- tai vaakasuuntaisina Bridge yhdistelminä.

① Keittoastioiden on peitettävä 3 tai 4 kolmiota.

6.7 Ohjauspaneelin ja aluemerkkivalojen käyttö

Kaksi yksittäistä kolmiota yhdessä muodostavat vakiokeittoalueen, ja ne on merkitty merkkivaloilla A, B, C, D, E ja F.

$$ \begin{array}{l} \mathrm{B=1+2D=5+6F=9+10} \ \mathrm {A = 3 + 4C = 7 + 8E = 11 + 12} \end{array} $$

Alueiden merkkivalot ilmoittavat vakiokeittoalueita ohjaavat säätöpalkit. Keittotasolla on 6 säätöpalkkia.

Keittoastioiden sijainnit ja alueiden merkkivalot

Edellä esitetylle yhdistelmälle on 4 aktiivista säätöpalkkia. Vasenta etuastiaa osoittaa A-merkkivalo, joka näkyy ensimmäisessä säätöpalkissa. Vasenta taka-astiaa osoittaa B-merkkivalo, joka näkyy toisessa säätöpalkissa. Keskimmäistä astiaa osoittavat merkkivalot A, B, C, D, jotka näkyvät kolmannessa säätöpalkissa. Oikeaa etuastiaa osoittaa merkkivalot C, joka näkyy neljännessä säätöpalkissa.

Tässä yhdistelmässä ei voi käyttää useampaa kuin neljää astiaa.

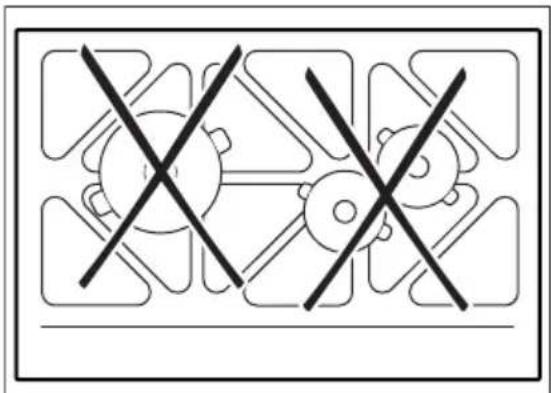

6.8 Virheelliset keittoastioiden asennot

Jos asetat keittoastioita kahdelle tai useammalle tavalliselle keittoalueelle ja lämpöasetus on asetettu tasolle 0, ilmestyy.

Jos oletus konfiguraatio ei sovellu keittoastioillesi, paina toistuvasti valitaksesi haluamasi konfiguraation käsin.

Seuraavat tilat ovat valittavissa:

• Keskellä
• Pystysuunnassa
  • Vaakasuunnassa

• Vakiokeittoalue Keittoalueen merkkivalot muuttuvat automaattisesti ja näyttävät mahdollisen yhdistelmän.

Kaikkia yhden tilan yksittäisiä kolmioita ohjataan yhdellä säätöpalkilla, joka syttyy.

Kun muutat tehoasetusta, ■poistuu. Kun tehoasetukseksi on valittu 0, ■] ilmestyy jälleen.

6.10 PowerBoost

Tämä toiminto lisää vastaavan induktiokeittoalueen tehoa keittoastian koosta riippuen. Toiminto voidaan kytkeä toimintaan vain rajoitetuksi ajaksi.

Toimintoa ei voi käyttää, kun Bridge on kytketty päälle keskellä, pystysuuntaisessa tai vaakasuuntaisessa tilassa.

Kytkeäksesi toiminnon päälle

keittoalueelle: Kosketa P. Symboli muuttuu punaiseksi.

Toiminto kytkeytyy automaattisesti pois päältä.

i

Katso maksimikesto kohdasta "Tekniset tiedot".

6.11 Ajastin

- Ajanlaskuajastin

Voit käyttää tätä toimintoa yksittäisen ruoanlaittojakson keston asettamiseen.

Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Kytkeäksesi toiminnon päälle tai muuttaaksesi aikaa: Kosketa ^! . Ajastimen numerot 00 ja merkkivalot + ja — syttyvät näytöllä. -merkkivaloon syttyy punainen valo ja -merkkivaloon valkoinen valo.

i

Jos ajastinta ei ole asetettu, kaikki merkkivalot sammuvat 3 sekunnin kuluttua.

Kosketa painiketta tai ajan asettamiseksi (00–99 minuuttia). Ajastin käynnistyy automaattisesti 3 sekunnin kuluttua. Merkkivalot ja sammuvat.

-merkkivalo pysyy punaisena.

Kun ajastin lopettaa ajanlaskennan, kuuluu äänimerkki ja 00 vilkkuu. Kosketa painiketta asettaaksesi äänimerkin pois päältä.

Kytkeäksesi toiminnon pois päältä:

Kosketa ⚙ Merkkivalot ja+ syttyvät.

Paina painiketta — tai asettaaksesi näyttöön arvon 00. Vaihtoehtoisesti voit asettaa tehotason arvoon 0. Tällöin äänimerkki kuuluu ja ajastin peruutetaan.

- CountUp Timer

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan tarkkailemiseen.

Kytkeäksesi toiminnon päälle: Kosketa

painiketta kaksi kertaa. Merkkivalo muuttuu punaiseksi, ajastin käynnistyy automaattisesti.

Kytkeäksesi toiminnon pois päältä:

Kosketa Kun merkkivalot syttyvät, kosketa —.

• Hälytinajastin

Voit käyttää tätä toimintoa Hälytinajastin - toimintona keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Aseta keittoastia keittoalueelle nähdäksesi symbolit Ajastin.

Kytkeäksesi toiminnon päälle: Kosketa kunnes merkkivalo muuttuu punaiseksi.

Kosketa + tai -asettaaksesi ajan. Toiminto käynnistyy automaattisesti 4 sekunnin kuluttua. Merkkivalot ♦ ja + sammuvat.

-merkkivalo pysyy punaisena.

Kun asetat toiminnon, voit poistaa keittoastian.

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Kosketa ⏻ kytkeäksesi äänimerkin pois päältä.

Kytkeäksesi toiminnon pois päältä:

Kosketa ⚠ Merkkivalot ja+ syttyvät.

Paina painiketta tai asettaaksesi näyttöön arvon 00.

i

Tällä toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

7. LISÄTOIMINNOT

7.1 Tauko

Tämä toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimmalle tehotasolle.

Kaikki muut käyttöpaneelin symbolit lukittuvat toiminnon ollessa toiminnassa.

i

Symboleja ja voidaan käyttää toiminnon ollessa toiminnassa. Toiminto ei pysäytä ajastintoimintoja: ja .

Kytkeäksesi toiminnon päälle: Kosketa || Symboli muuttuu punaiseksi. Tehotaso laskee arvoon 1.

Kytkeäksesi toiminnon pois päältä:

Kosketa ||Symboli muuttuu valkoiseksi. Edellinen tehotaso kytkeytyy päälle.

7.2 Lukko

Voit lukita käyttöpaneelin keittotason ollessa toiminnassa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta teho ensin.

Kytkeäksesi toiminnon päälle: Kosketa 📋. Symboli muuttuu punaiseksi ja vilkkuu.

Kytkeäksesi toiminnon pois päältä:

Kosketa 📋 Symboli muuttuu valkoiseksi.

i

Kun kytket keittotason pois päältä, kytket myös tämän toiminnon pois päältä.

7.3 Lapsilukko

Toiminto estää keittotason tahattoman käytön.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan. Älä aseta tehotasoa.

Kosketa kunnes se muuttuu punaiseksi ja säätöpalkki häviää.

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan. Älä aseta

tehotasoa. Kosketa kunnes se muuttuu valkoiseksi ja säätöpalkki häviää. Kytke keittotaso pois päältä.

7.4 PowerSlide

Tämän toiminnon avulla voit säätää lämpötilaa siirtämällä keittoastiaa eri kohtaan keittotasolla.

Toiminto jakaa keittoalueen kolmeen pystysuuntaiseen keittoalueeseen, joilla on erilaiset tehoasetukset. Keittotaso tunnistaa keittoastian sijainnin ja säätää esiasetettua tehotasoa sen mukaisesti. Voit asettaa astian vasemmalla, keskellä tai oikealla olevalle pystysillalle.

Yleistietoa:

• Käytä tätä toimintoa varten keittoastioita, joiden pohjan halkaisija on vähintään 160mm.
• Alueen merkkivalo osoittaa sillan molemmat alueet, vaikka ainoastaan yksi alue olisi käytössä.
• Tehotasoa voidaan säätää manuaalisesti vain silloin, kun vähintään yksi alue on kytkeytynyt automaattisesti toimintaan.
• Voit muuttaa kunkin asennon tehotasoa erikseen. Kun kytket keittotason pois toiminnasta, se muistaa asetetun tehotason ja ottaa sen käyttöön seuraavalla toiminnon käyttökerralla.
• Jos haluat muuttaa tehotasoa, nosta keittoastia ja aseta se toiselle alueelle. Keittoastian liu'uttaminen voi aiheuttaa naarmuja ja pinnan värimuutoksia.

Toiminnon kytkeminen päälle

Kytke toiminto päälle painamalla 📂 Kun toiminto on aktivoitu, symboli muuttuu punaiseksi ja ohjauspalkki näyttää ennalta asetetun tehotason.

i

Jos laite ei havaitse keittoalueilla astioita, kuuluu 9 minuutin kuluttua äänimerkki ja keittoalueet kytkeytyvät pois päältä automaattisesti. Paina palataksesi tähän toimintoon.

Tehotason säätö

Säädä tehotasoa valitsemalla säätöpalkin tehoasetus.

Toiminnon kytkeminen pois päältä

Kytke toiminto pois päältä painamalla 🌐

7.5 OffSound Control (Äänimerkkien käyttöön ottaminen ja käytöstä poistaminen)

Kytke keittotaso pois päältä. Paina 13 sekuntia. Näyttö kykeytyy päälle ja sammuu.

Paina 3 sekuntia. tai ilmestyy. Paina ajastimen painiketta valitaksesi jonkin seuraavista:

• äänet ovat pois päältä
• -äanet päälle

Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti pois toiminnasta.

Kun toiminto on asetettu asentoon b, l äänimerkki kuuluu vain seuraavissa tapauksissa:

• kun kosketat ①
  • Hälytinajastin tulee alas
• Ajanlaskenta-automatiikka tulee alas
• kun asetat jotain ohjauspaneelille.

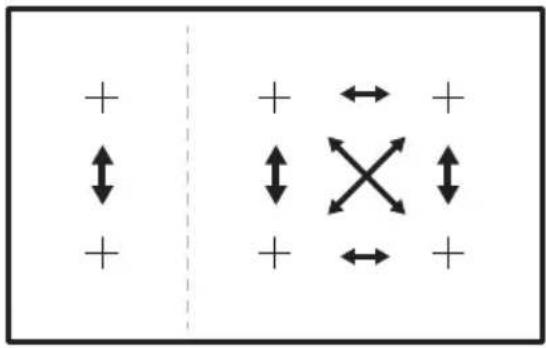

7.6 Tehonhallinta

Jos useita keittoalueita on kytketty päälle ja kulutettu teho ylittää virtalähteen raja-arvon, tämä toiminto jakaa käytettävissä olevan tehon kaikkien (samaan vaiheeseen kytkettyjen) keittoalueiden kesken. Keittoalue ohjailee kuumennusasetuksia suojellakseen talon sulakkeita.

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Kunkin vaiheen maksimisähkökuormitus on 3 680 W. Jos keittotaso saavuttaa suurimman käytettävissä olevan tehon rajan yhdessä vaiheessa, keittoalueiden teho pienenee automaattisesti.
• Jos keittoalueen teho on alennettu, käyttöpaneelissa näkyvät mahdolliset enimmäistehoasetukset. Tehotaso voi olla 0 toisten keittoastioiden käyttäessä enimmäistehotasoa. Sen vuoksi muita alueita ei voi kytkeä toimintaan.
• Jos suurempi tehotaso ei ole käytettävissä, laske ensin muiden kypsennysalueiden tehotasoa.
• Toiminto aktivoituminen määräytyy keittoastioiden määrän ja koon mukaan. Katso kuvasta mahdollisia yhdistelmiä, joita soveltaen teho voidaan jakaa keittoalueiden välillä.

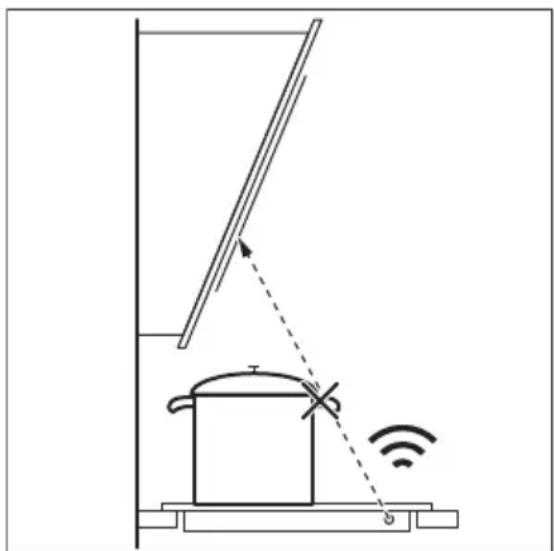

Kyseessä on kehittynyt automaattinen toiminto, joka yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaaliviestintä. Tuulettimen nopeus määritetään automaattisesti tilasetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan perusteella. Voit käyttää liesituuletinta myös manuaalisesti.

Useimmissa liesituulettimissa kauko-ohjausjärjestelmä on lähtökohtaisesti pois käytöstä. Kytke se päälle ennen toiminnon käyttämistä. Lisätietoa on saatavilla liesituulettimen käyttöohjeista.

Toiminnon automaattinen käyttö

Toiminnon käyttämiseksi automaattisesti aseta automaattitilaksi H1 – H6. Keittotaso on alun perin asetettu arvoon H5. Liesituuletin reagoi aina keittotasoa käytettäessä. Keittotaso tunnistaa keittoastian lämpötilan ja säätää liesituulettimen tehon automaattisesti.

Automaattitilat

Auto-	maat-tinen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H0 Pois	päältä
H1 Päälle Pois päältä Pois päältä
H23) .	Päällä Puhallinno-peus 1		Puhallinno-peus 1
H3 Päälle Pois päältä Puhallinno-			peus 1
H4 Päälle Puhallinno-		peus 1	Puhallinno-peus 1
H5 Päälle Puhallinno-		peus 1	Puhallinno-peus 2
H6 Päälle Puhallinno-		peus 2	Puhallinno-peus 3

1) Keittotaso tunnistaa kiehumisen ja aktivoi puhaltimen nopeuden automaattisen toimintatilan mukaisesti.

2) Keittotaso tunnistaa rasvassa paistamisen ja säätää puhaltimen nopeuden automaattitilan mukaisesti.

3) Tämä tila aktivoi liesituuletitimen ja valon, eikä se perustu lämpötilaan

Automaattitilan muuttaminen

1. Kytke laite pois päältä.
2. Kosketa painiketta ① 3 sekuntia. Näyttö käynnistyy ja sammuu.
3. Kosketa painiketta 3 sekuntia.
4. Kosketa tolstuvasti, kunnes syttyy.
5. Kosketa valitaksesi automaattitilan.

Jos haluat käyttää liesituuletinta suoraan ohjauspaneelin kautta, poista toiminto automaattitilassa käytöstä.

i

Kun olet lopettanut ruoanlaiton ja kytkenyt keittotason pois päältä, liesituuletin saattaa toimia vielä jonkin aikaa. Tämän jälkeen järjestelmä kytkee liesituulettimen pois päältä automaattisesti, eikä sitä voi käynnistää seuraavan 30 sekunnin aikana.

Liesituulettimen nopeuden säätäminen manuaalisesti

Voit käyttää toimintoa myös manuaalisesti.

Tällöin on kosketettava painiketta 📋 keittotason ollessa päällä. Symboli muuttuu valkoiseksi. Tämä poistaa toiminnon automaattisen toiminnan käytöstä ja mahdollistaa tuulettimen nopeuden muuttamisen manuaalisesti. Painiketta 📋 painaessa lisäät puhaltimen nopeutta yhdellä asteella. Kun saavutat suurtehotason ja painat painiketta 📋 uudelleen, puhaltimen nopeudeksi säätyy 0, ja liesituulettimen puhallin kytkeytyy pois päältä. Symboli muuttuu punaiseksi. Voit kytkeä puhaltimen uudelleen päälle nopeudella 1 koskettamalla painiketta 📋

i

Voit kytkeä toiminnon automaattitilan päälle kytkemällä keittotason pois päältä ja uudelleen päälle.

i

Jos toiminto ei ole kytketty päälle, kytkeytyy pois päältä 10 sekunnin kuluttua. Kun keittotaso kytketään jälleen päälle, syttyy uudelleen.

Valon kytkeminen päälle

Voit asettaa keittotason kytkemään valon päälle automaattisesti aina kun kytket keittotason päälle. Aseta tällöin automaattitilaksi H1 – H6.

i

Liesituulettimen valo kytkeytyy pois päältä 2 minuuttia sen jälkeen kun keittotaso on kytketty pois päältä.

8. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä aina lasipintaisille keittotasoille suositeltua kaavinta. Käytä kaavinta ainoastaan lisätyökaluna lasin puhdistamiseen tavallisen puhdistuksen jälkeen.

!

VAROITUS!

Älä käytä veitsiä tai muita teräviä metallityökaluja lasipinnan puhdistamiseen.

8.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso

puhdistuksen jälkeen kuivaksi pehmeällä liinalla.

• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

Lue turvallisuutta koskevat luvut.

9.1 Ruonlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee käyttää niille soveltuvia keittoastioita.

• Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.
• Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.
• Keittoastioita ei saa liu'uttaa keraamisen lasin pinnalla tai hangata siihen naarmuuntumisen estämiseksi.

Keittoastioiden materiaali

• soveltuvat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• ei sovellu: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
• magneetti vetää keittoastian pohjaa puoleensa.

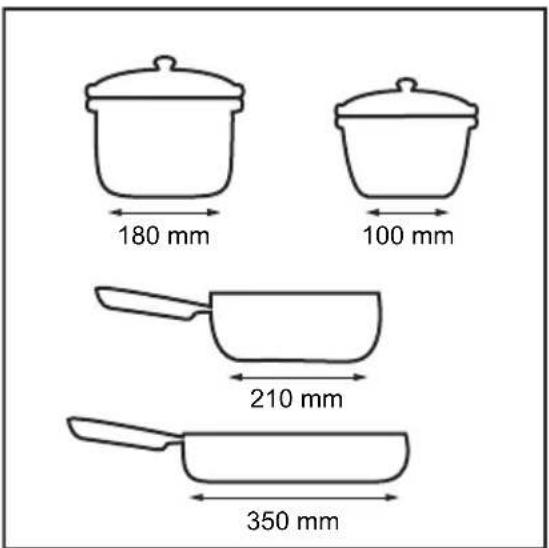

Keittoastian mitat

Tutustu kohtaan "Induktiokeittoalue" luvussa "Päivittäinen käyttö".

- Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon. Katso keittoastian oikeat mitat kohdasta "Tekniset tiedot" >

"Keittoaluemääritykset". Aseta keittoastia valitun keittoalueen keskelle.

- Keittoalueen tehokkuus on suhteessa keittoastian halkaisijaan. Optimaalisen lämmönsiirron varmistamiseksi käytä keittoastiaa, jonka pohjan halkaisija vastaa keittoalueen kokoa (eli keittoastian enimmäishalkaisijan arvo kohdassa "Tekniset tiedot" > "Keittoaluemääritykset").

– Keittoastia, jonka halkaisija on asianmukaisen keittoalueen kokoa pienempi, saa vain osan keittoalueen tehosta, minkä takia se lämpenee hitaammin.
- Turvallisuussyistä johtuen sekä ihanteellisten kypsennystuloksen saavuttamiseksi tulee käyttää korkeintaan "Keittoalueiden tekniset tiedot" -osiossa mainitun suuruisia keittoastioita. Keittoastioita ei tule pitää käyttöpaneelin läheisyydessä ruoanlaiton aikana. Tämä saattaa vaikuttaa käyttöpaneelin toimintaan tai vahingossa kytkeä keittotason toimintoja päälle.

Katso kohta "Tekniset tiedot".

Keittoastiatyypit

Keittotaso määrittää käyttämällesi astiatyypille soveltuvan siltaustilan. Esimerkiksi:

Yksittäiset kolmiot, vakiokeittoalueet, keskitila

Pystytila, vaakatasotilat

Keittoastioiden on katettava 3 tai 4 yksittäistä kolmiota.

Älä käytä leivinpeltiä.

9.2 Äänet käytön aikana

Äänet ovat normaaleja eivätkä ne osoita mitään toimintahäiriötä. Keittoastioihin liittyvät äänet voivat vaihdella keittoastian materiaalista ja tehotasosta riippuen.

Keittoastioihin liittyvät äänet:

• halkeilun ääni: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• viheltävä ääni: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
  • Huminaa: käytät korkeaa tehotasoa.
• napsahdusääniä: sähköpiirien kytkeytyminen.
• sihinää, kuplimista: tuuletin toimii.
• rytminen ääni: keittoastia havaitaan.

Keittotasoon liittyvät äänet:

9.3 Öko Timer (Eko-ajastin)

Energian säästämiseksi kypsennysalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan äänimerkki kuuluu. Toiminta-ajan ero määräytyy tehotason ja kypsennystoiminnon pituuden mukaan.

9.4 Yksinkertaistettu kypsennysopas

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seuraa-viin:	Aika (min)	Vinkkejä
1 Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa	5 - 25 Sekoita tasaisin väliajoin.
1 - 2 Hollandaise-kastike; sulanut: voi, suk-laa, gelatiini.	10 - 40 Kypsennä kansi päällä.
2 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.	25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
2 - 3 Riisin ja maitopohjaisten ruokien hau-duttaminen, valmiiden ruokien lämmit-täminen.
3 - 4 Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk-sen aikana.
4 - 5 Höyrytetyt perunat ja muut vihannek-set.	20 - 60 Lisää keittoastian pohjalle 1–2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4 - 5 Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja.	60 - 150 Enintään 3 l nesteitä ja ainekset.
6 - 7 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit.	tarvittaes-sa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperu-nat, sisäfileepihvit, pihvit.	5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.
P	Keitä suuria määriä vettä. PowerBoost on kytkeytynyt päälle.

9.5 Neuvoja ja vinkkejä liittyen laitteeseen Hob²Hood

Kun käytät keittotasoa toiminnolla:

• Suojaa liesituulettimen paneeli suoralta auringonvalolta.
• Älä kohdista halogeenivaloa liesituulettimen paneeliin.
• Älä peitä keittotason käyttöpaneelia.
• Älä keskeytä keittotason ja liesituulettimen välistä signaalia (esim. kädellä, keittoastian kahvalla tai korkealla kattilalla). Katso oheinen kuva.

Alla oleva kuva liesituulettimesta on vain viitteelliseen tarkoitukseen.

Muut kaukosäädettävät laitteet voivat estää signaalin. Älä käytä kyseisiä laitteita keittotason lähellä Hob²Hoodtoiminnon ollessa päällä.

Liesituulettimia, joissa on Hob²Hood - toiminto

Tutustu toimintoa käyttävien liesituulettimien täydelliseen valikoimaan kuluttajille suunnatulla verkkosivustollamme. AEG- liesituulettimet, jotka on varustettu tällä toiminnolla, on merkitty symbolilla

10. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei mene päälle eikä sitä voida käyttää.	Keittotasoa ei ole kytketty verkkovirtaan tai se on kytketty väärin.	Tarkista, onko keittotaso kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulakkees-		sa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Et aseta tehotasoa 10 sekunnin ku-luessa.		Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kulues-sa.
Olet koskettanut vähintään kahta kosketuspainiketta samanaikaisesti.		Kosketa vain yhtä kosketuspainiketta.
Tauko on kytketty päälle. Katso kohta "Lisätoiminnot".
Käyttöpaneelissa on vettä tai rasva-tahroja.		Puhdista käyttöpaneeli.
Yhdelle keittoalueista ei voida valita suurinta tehotasoa.Yhtä keittoalueista ei voida kyt-keä toimintaan.	Muut alueet kuluttavat suurimman käytettävissä olevan tehon.Keittotaso toimii virheettömästi.	Laske samaan vaiheeseen kytkettyjen keittoalueiden tehoa. Katso kohta "Te-hon hallinta".
Äänimerkki kuuluu ja keittotaso kytkeytyy pois päältä.Äänimerkki kuuluu keittotason kytkeytyessä pois päältä.	Vähintään yhdelle kosketuspainik-keelle on asetettu jotain.	Poista kyseinen esine kosketuspainik-keilta.
Keittotaso kytkeytyy pois päältä. Asetat jotain ohjauspaneelille. Poista käyttöpaneelia peittävä esine.
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytet-tiin vain vähän aikaa tai anturi on vioittunut.		Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteyttä val-tuutettuun huoltoliikkeeseen.
Hob2Hood ei toimi. Jokin peittää käyttöpaneelia. Poista käyttöpaneelia peittävä esine.
Käytössä on erittäin korkea kattila,joka estää signaalin.		Käytä pienempää kattilaa, vaihda keit-toaluetta tai säädä liesituuletinta ma-nuaalisesti.
Äänimerkkiä ei kuulu käyttöpaneelin kosketuspainikkeita kosketettaessa.	Äänimerkit on kytketty pois toimin-nasta.	Kytke äänimerkit toimintaan. Katso kohta "Lisätoiminnot".
menee päälle.	Lapsilukko tai Lukko on kytketty päälle.	Katso kohta "Lisätoiminnot".
Säätöpalkki vilkkuu. Alueella ei ole keittoastiaa tai aluetta ei ole peitetty kokonaan.		Aseta keittoastia alueelle niin, että se peittää keittoalueen kokonaan.
Keittoastia ei ole keittotasolle sovel-tuva.		Käytä keittotasolle soveltuvaa keittoa-stiaa. Katso kohta "Neuvoja ja vinkke-jä".
Keittoastian pohjan halkaisija on liian pieni käytetylle alueelle.		Käytä oikeankokoista keittoastiaa. Kat-so kohta "Tekniset tiedot".
Kuumennus kestää pitkään. Liian pieni keittoastia saa vain osan keittoalueen tehosta.		Optimaalisen lämmönsiirron varmistamiseksi käytä keittoastiaa, jonka poh-jan halkaisija vastaa keittoalueen kokoa (eli keittoastian enimmäishalkaisi-jan arvo kohdassa "Tekniset tiedot" > "Keittoaluemääritykset").
PowerSlide on kytketty päälle. Jous-tavalle induktiokeittoalueelle on ase-tettu kaksi kattilaa.		Käytä vain yhtä kattilaa. Katso kohta "Päivittäinen käyttö".
Eja jokin numero menevät pääl-le.	Keittotason toiminnassa on virhe. Sammuta keittotaso ja kytke se uudel-leen toimintaan 30 sekunnin kuluttua.Jos Syttyy uudelleen, kytke keittota-so irti verkkovirrasta. Kytke keittotaso takaisin verkkovirtaan 30 sekunnin ku-luttua. Jos ongelma jatkuu, ota yhteyt-tä valtuutettuun huoltoliikkeeseen.
Laitteesta kuuluu jatkuva piippaa-va äänimerkki.	Sähkökytkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yh-teyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.

10.2 Jos ratkaisua ei löydy...

Jos et itse löydä ratkaisua, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Varmista, että olet käyttänyt keittotasoa oikealla tavalla. Muussa

tapauksessa huoltoteknikon tai jälleenmyyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutettuja huoltokeskuksia koskevat tiedot on ilmoitettu takuukirjassa.

11. TEKNISET TIEDOT

11.1 Arvokilpi

Malli NIR86T00IB: PNC 949 598 320 00

Tyyppi: 62 D6A 06 AA 220 - 240 V / 400 V 2N, 50–60 Hz

Induktio 7.2 kW Valmistettu: Saksa

11.2 Keittoaluemääritykset

Induktiokeittoalue Nimellisteho (suurin tehotaso) [W]	PowerBoost [W] PowerBoost kesto enin-tään [min]
Yksittäinen kolmio 1150 1600 10
Vakiokeittoalue 2000 3000 10
Keskialue 4200 --
Pystytaso-alue 3200 --
Vasen vaakatasoalue 4100 --
Oikea vaakatasoalue 3200 --

Keittoalueiden teho voi poiketa taulukon arvoista. Se muuttuu keittoastioiden materiaalien ja mittojen mukaan.

Keittoastioiden koot

Bridge-tila Keittoastioiden mitat (vähim-mäis)	Keittoastioiden mitat (enim-mäis)
Yksittäinen kolmio 100 mm 160 mm
Vakiokeittoalue 160 mm 210 mm
Keskialue	240 mm 350 mm
Pystytaso-alue	Kolmen yksittäisen kolmion ala Neljän yksittäisen kolmion ala
Vaakatasoalue	Kolmen yksittäisen kolmion ala Neljän yksittäisen kolmion ala

Lisätietoja suositelluista astioiden mitoista on kohdassa "Induktiokeittotaso" luvussa "Päivittäinen käyttö".

12. ENERGIATEHOKKUUS

12.1 Tuotetiedot EU:n ekologista suunnittelua koskevan asetuksen mukaisesti

Mallin tunniste	NIR86T00IB
Keittotason tyyppi	Kalusteeseen asennet-tava keittotaso
Keittovyöhykkeiden lukumäärä	2
Keittoalueiden lukumäärä	1
Kuumennusteknologia	Induktio
Ei-ympyränmuotoisen keittovyöhykkeen pituus (P) ja leveys (L) Oikea edessä P 24.0 cm
	L 19.5 cm
	Oikea takana P 24.0 cmL 19.5 cm
Keittoalueen pituus (P) ja leveys (L) Vasen P 48.0 cm	L 39.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking) Oikea edessä 201.5 Wh/kg
	Oikea takana 201.5 Wh/kg
Keittoalueen energiankulutus (EC electric cooking) Vasen 188.7 Wh/kg
Keittotason energiankulutus (EC electric hob) 192.3 Wh/kg

IEC / EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Keittoalueeseen liittyvät energiamittaukset on merkitty vastaaviin keittovyöhykkeisiin.

Energiankulutus mitattuna havainnekuvan mukaisesti:

12.2 Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

12.3 Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus sammutettuna 0.5 W

Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pie- 2 min nen virrankulutuksen

13. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

aeg.com
