KÄYTTÖOHJE WIF780FS Witt

Keraaminen induktiokeittotaso

WIF781FS2

WIF781FSW2

WIP780FS

INDHOLDSFORTEGNELSE

SIKKERHEDSFORANSTALTNINGER....3

BESKRIVELSE AF KOGEPLADEN 7

TEKNISKE DATA 7
BETJENINGSPANEL 8

BETJENING AF KOGEPLADEN 9

SENSITIVE TOUCH....9
DISPLAY....9
VENTILATION....9

OPSTART OG BETJENING.... 10

INDEN F∅RSTE IBRUGTAGNING....10
INDUKTIONSPRINCIPPET 10
EGNET KOGEGREJ 10
UEGNET KOGEGREJ 10
INDSTILLING AF VARMETRIN OG TIMER MED "SLIDER" 10
SÅDAN TÆNDER DU FOR KOGEPLADEN....11
AUTOMATISK REGISTRERING AF MANGLENDE / UEGNET KOGEGREJ 11
RESTVARMEINDIKATOR 11
BOOSTERFUNKTION 11
TIMERFUNKTION....12
OPKOGNINGSAUTOMATIK 13
STOP&GO 13
RECALL-FUNKTION....14
« KEEP WARM » FUNKTION 14
BRO- OG AUTOMATISK BROFUNKTION 14
LÄSETAST 15
RENG∅RINGSFUNKTION....15

KOGEGREJ 16

EGNET KOGEGREJ 16
UEGNET KOGEGREJ 16
KOGEGREJETS ST∅RRELSE 16
INDSTILLINGSOMRÅDER 17

RENG∅RING OG VEDLIGEHOLDELSE 17

FEJLS∅GNING....17

MILJ∅BESKYTTELSE 18

INSTALLATION 19

• Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi ja keittotasoa.
• Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.
• Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa El saa ottaa käyttöön.
  Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.
• Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.
• Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.
• Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.
• Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.
• Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.
• Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen valvonnassa.
• Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa sisältävää keittoastiaa.
• Älä käytä laitetta ulkoisen ajastimen tai erillisen kaukosäätimen kanssa

• Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan tukahduta se kankaalla tai vaahtosammuttimella.

• Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita, katkaise siitä virta ja kutsu paikalle huoltoasentaja.

• Iduktiokeittotason alle asennettavassa uunissa on oltava jäähdytyspuhallin.
• Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tasoa ei saa käyttää pyrolyysipuhdistuksen aikana.
• Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita, esim. suihkepulloja.
• Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita laitteita.
• Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät ole näkyvillä.
• Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.
• Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten päälle, koska näppäinten alla oleva ekektroniikka saattaa tällöin vahingoittua.
• Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen rasvasuodattimen palamaan.
• Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää puristuksiin kuuman uuniluukun väliin.
• Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa), ne saattavat räjähtää.
• VAROITUS: Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä. Roiskunut rasva tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!
• VAROITUS: Valvo keittotasoa aina ruoanlaiton aikana. Lyhytaikaista kypsennystä on valvottava koko ajan.
  • VAROITUS: Palovaara: Ålä käytä levyä säilytykseen.
• Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä. Päällä olevan keittoalueen lämpö tai sammutetun keittoalueen

jälkilämpö saattaa kuumentaa/sulattaa esineen tai sytyttää sen palamaan.

- Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää keittoastiaa keittoalueelle sen ollessa päällä.

- Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai nestemäistä

sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta.

- Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.

- Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys huoltoasentajaan.

- Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.

- Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita, kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa sientä.

- Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

- Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.

- Sydämentahdistinta käyttävien henkilöiden on syytä muistaa, että päällä olevan induktiokeittotason välittömään läheisyyteen muodostuva magneettikenttä saattaa vaikuttaa tahdistimen toimintaan. Epäselvissä tapauksissa on kysyttävä neuvoa lääkäriltä.

- Sähkömagneettisille kentille altistumista voidaan välttää asettamalla keittoastia aina keittoalueen keskelle.

• Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen joitakin osia voidaan ehkä käyttää uudelleen.
• Älä KOSKAAN sammuta paloa vedellä. Sammuta sen sijaan levy ja tukahduta palo esim. kattilan kannella tai palopeitteellä.

TUOTTEEN TAKUU RAUKEAA, JOS SILLÄ KÄYTETÄÄN HUONOLAATUISIA KEITTOASTIOITA TAI MAGNEETTISOVITINTA (KÄYTETTÄESSÄ MAGNETISOIMATTOMIA KATTILOITA). SYYNÄ TÄHÄN ON SE, ETTÄ NÄMÄ TUOTTEET VAHINGOITTAVAT KEITTOTASON ELEKTRONISIA OSIA JA LASIA.

Tekniset tiedot

Voltia	WIF781FS2WIF781FSW2WIP780FS
KokonaistehoKeittotason energiankulutus,ECkeittotaso**	7400 W188.9 Wh/kg
Vasen lämmitysalueMinimitat sopivill kattiloilleNormaali *Booster*Standardoitu keittiövälineluokka**Energiankulutus ECcw**	∅ 250 mm∅ 110 mm2300 W3000 WD196.5 Wh/kg
Oikea lämmitysalueMinimitat sopivill kattiloilleNormaali *Booster*Standardoitu keittiövälineluokka**Energiankulutus ECcw**	∅ 200 mm∅ 110 mm2300 W3000 WC182.9 Wh/kg
Keski takana oleva lämmitysalueMinimitat sopivill kattiloilleNormaali *Booster / Dobbelt booster*Standardoitu keittiövälineluokka**Energiankulutus ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WB188 Wh/kg
Keskimmäinen etulämmitysalueMinimitat sopivill kattiloilleNormaali *Booster / Dobbelt booster*Standardoitu keittiövälineluokka**Energiankulutus ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WB188 Wh/kg

* Ilmoitettu teho saattaa vaihdella keittoastian koon ja materiaalin mukaan
**Laskettu käyttäen suorituskyvyn mittaus menetelmää (EN 60350-2).

** 100 mm:n vähimmäiskoko riippuu keittoastian laadusta. Mitä vaatimattomampi laatu sitä suurempi täytyy halkaisijan olla. Halkaisijaltaan pieni ja heikkolaatuinen keittoastia pidentää kuumennusaikaa.

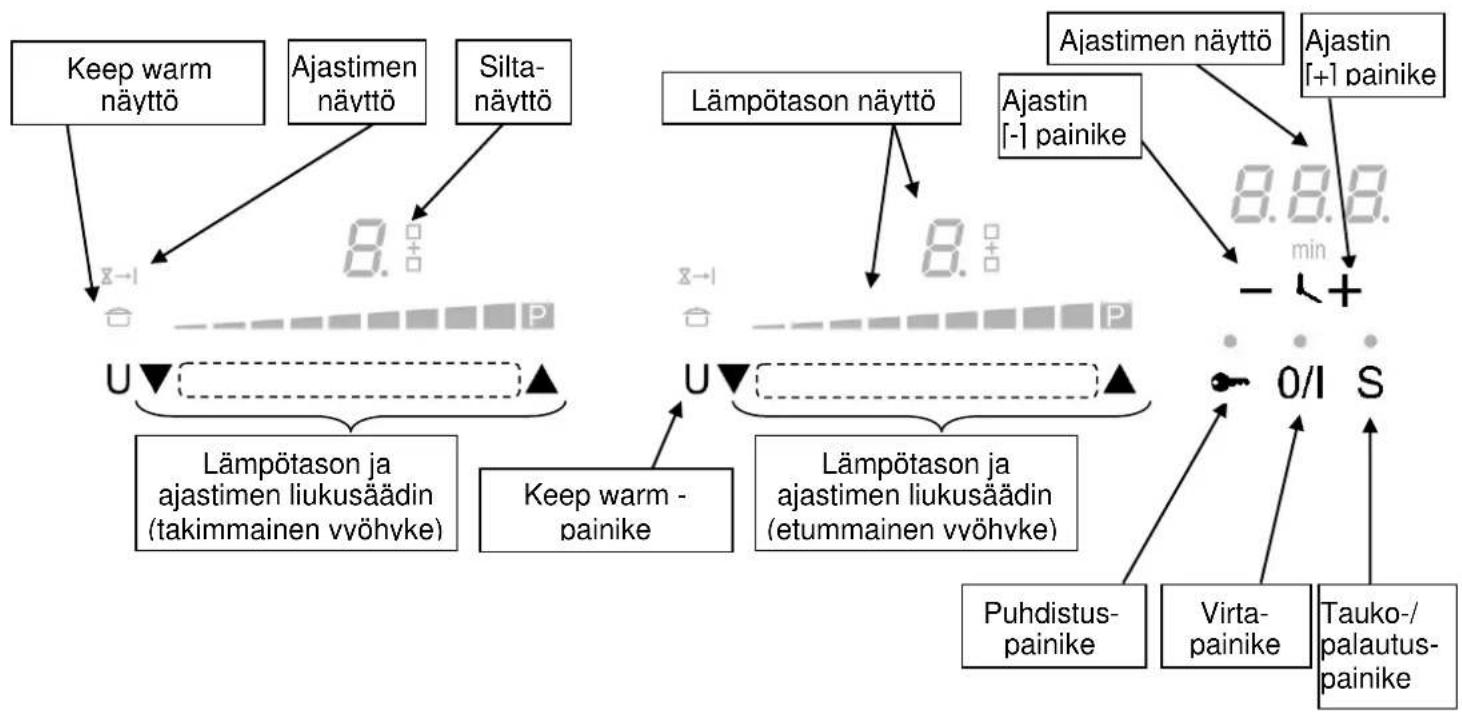

Ohjauspaneeli (vaihtelee malleittain)

WIF781FS2 / WIF781FSW2 :
    S["Lämpötason ja ajastimen liukusäädin (etummainen vvöhyve)"]
    T["Lämpötason näyttö"] --> U["8.8.8 min"]
    V["Lämpötason näyttö"] --> W["8.8.8 min"]
    X["Lämpötason näyttö"] --> Y["8.8.8 min"]

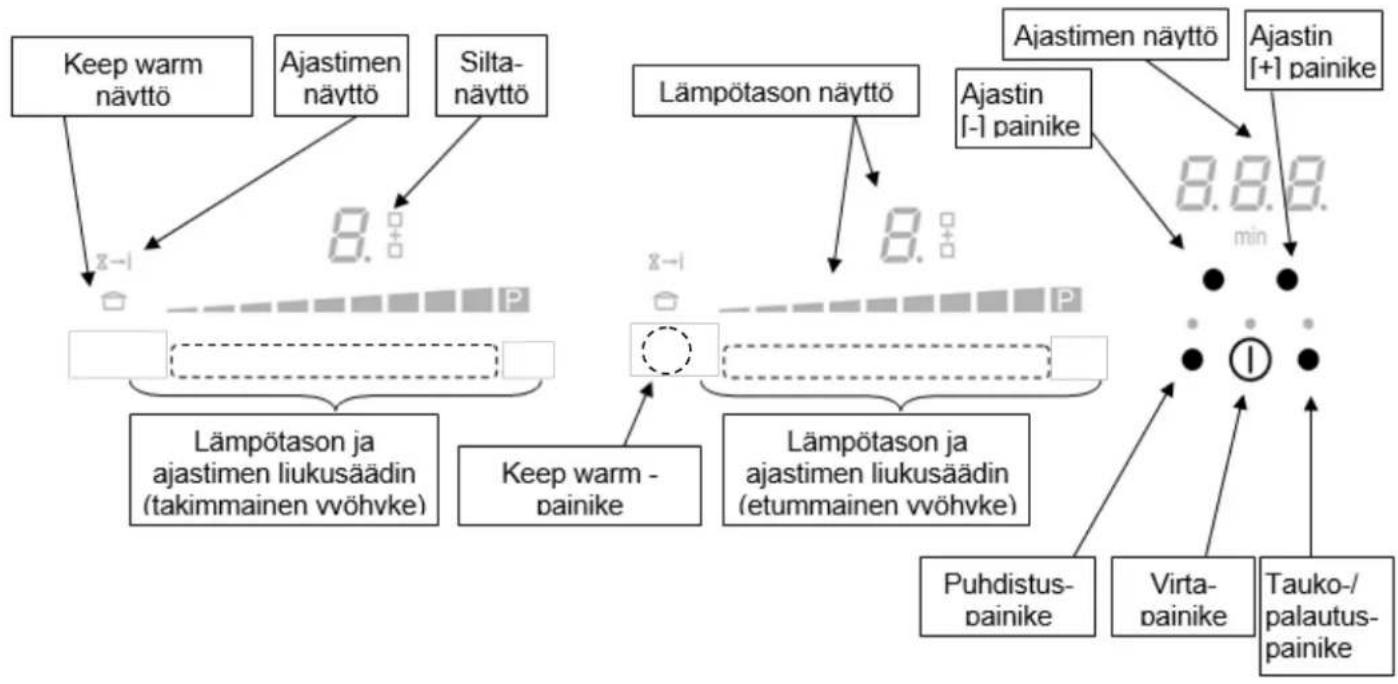

WIP780FS :

Herkkä kosketuspaneeli

Keittotasoa ohjataan elektronisella kosketuspaneelilla, jossa on herkät, keittotasoon integroidut kosketuspainikkeet. Haluttu toiminto otetaan käyttöön koskettamalla kevyesti symbolia.

Elektroninen ohjausjärjestelmä ilmoittaa komennon rekisteröinnistä äänimerkillä, merkkivalolla, kirjaimella tai näytössä näkyvällä numerolla.

Kosketa kerrallaan vain yhtä painiketta.

Näyttö

Näyttö Merkitys Toiminto

0	Nolla	Keittoalue on aktivoitu
1...9	Säädetty teho	Valitse lämpötila
U	Induktio ei toimi	Keittoastia sopimaton/puuttuu
A	Kiehautusautomatiikka	Kiehautusautomatiikka aktivoitu
E	Virheilmoitus	Elektroniikkavirhe
H	Jälkilämpö	Keittoalue on edelleen lämmin
P	Booster	Booster-toiminto on aktivoitu
..	Dobbelt booster	Dobbelt-Booster-toiminto on aktivoitu
U		Keep warm( □ )Lämpötila pidetään 70°C
II	Stop&Go	Pysäytystoiminto on aktivoitu
□+	Siltatoiminto	Molemmissa vyöhykkeissä on silta

Ilmankierto

Jäähdytysjärjestelmä on täysautomaattinen. Kylmää ilmaa puhaltava tuuletin estää keittolevyn ylikuumenemisen. Tuuletin käynnistyy ja pysähtyy automaattisesti tarpeen mukaan.

KEITTOTASON KÄYTTÖ

Ennen keittotason käyttöönottoa

Puhdista taso kostealla rievulla ja kuivaa se kunnolla. Älä käytä keittotason puhdistukseen astianpesuainetta, se saattaa jättää pintaan sinertäviä läiskiä.

Induktion periaate

Jokaisen keittoalueen alla on induktiokäämi. Kun alue kytketään päälle käämin aikaansaama magneettikenttä luo (indusoi) induktiovirtaa keittoastiaan, jossa on magnetisoiva pohja.

Keittoastian pohja kuumenee, kun taas keittoalue kuumenee pelkästään keittoastian lämmön vaikutuksesta.

Keittotasosta/alueesta saattaa kuulua käytössä hentoa huminaa tai naksachtelua, minkä on induktiokeittotasolle aivan normaalia.

Huomaa: Induktioliedellä ei voi käyttää kaikentyyppisiä keittoastioita.

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

• Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.
• Lasiset, keraamiset ja kiviset keittoastiat.
• Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia. Huomaa, että äänen aiheuttaa keittoastia eikä keittolevy.

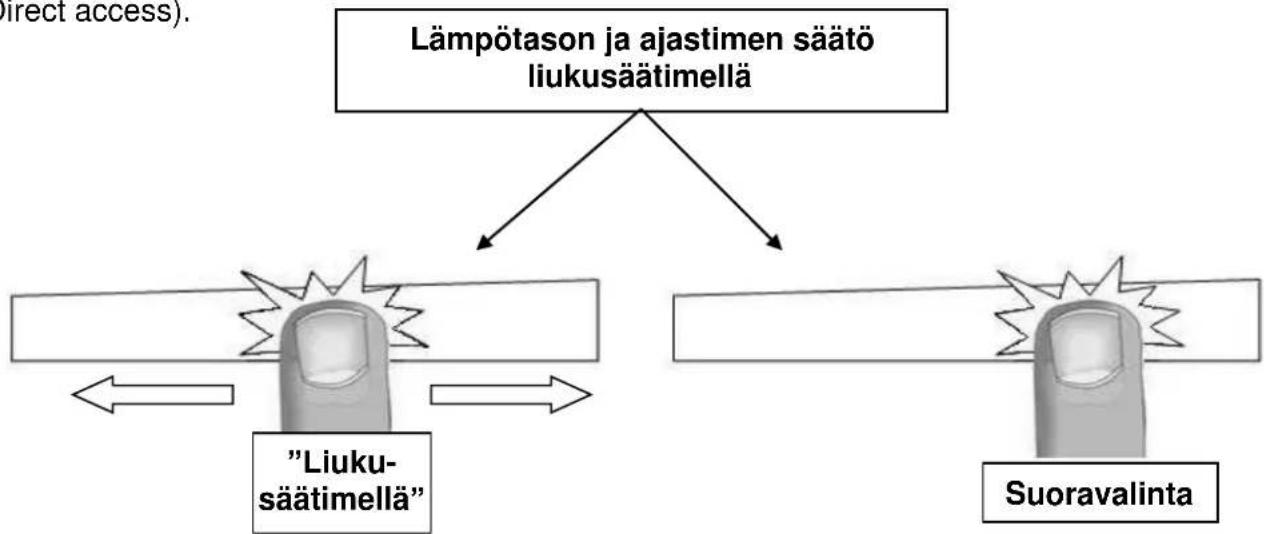

Lämpötason ja ajastimen säätö liukusäätimellä

Voit valita lämpötason liukusäätimellä (SLIDER), kun vedät sormea liukusäätimen päällä (noin 5 mm. valaistun kentän alla). Liukuohjain sijaitsee näytön alla (katso lukua Ohjauspaneeli) Jos et halua käyttää liukutoimintoa, voit valita haluamasi lämpötason painamalla suoraan haluamaasi kohtaa

(Direct access).

Keittotason kytkeminen

• Keittotason virtapainike:

Tehtävä

Kytkentä

Sammutus

Käyttöpaneeli

Paina [ ]

Paina [ ]

Näyttö

[0]

Tyhjä tai [H]

• Lämpöalueen virtapainike:

Tehtävä

Lämpötason valinta tai

Säätö

Slukke for zonen

Käyttöpaneeli

valinta tai

eeli Näyttö

Aseta sormi liukusäätimessä kohtaan [1] tai [P]

ea oikealle tai vasemmalle

Vedä liukusäädin kohtaan [0] [0] tai[H]

Jos et tee mitään 20 sekunnin kuluessa, elektroninen ohjausjärjestelmä palaa valmiustilaan.

Puuttuvan/sopimattoman keittoastian automaattinen havaitseminen

Induktio ei toimi:

Keittotaso rekisteröi automaattisesti sille asetettavan keittoastian (kun yksi alue on aktivoitu), ja aktivoi ohjauspaneelin. Tasossa on liukuohjain, ja heti, kun keittoastia on asetettu tasolle, "0" näkyy tälle keittoalueelle kuuluvan liukukytkimen päällä. Aseta nyt toivomasi lämpötila.

• Keittoalueella ei ole keittoastiaa, tai sille on asetettu induktioliedelle sopimaton keittoastia. Induktio ei tällöin toimi eikä keittoalueita voida käyttää. Näytössä näkyy [U]. Merkki katoaa, kun keittoalueelle asetetaan sopiva keittoastia.
• Keittoalue sammuu automaattisesti, kun siltä poistetaan keittoastia. Näytössä näkyy [U]. Merkki katoaa, kun keittoastia asetetaan takaisin keittoalueelle. Keittoalue jatkaa toimintaa aikaisemmin säädetyllä teholla.

Keittovyöhyke suljetaan käytön jälkeen. Älä jätä toimintoa [U] päälle.

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [ H ] ilmaisee tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä niin kauan kuin merkkivalo palaa.

Huomaa: [ H ]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää ruokaa lämpimänä ja säästää samalla energiaa.

Booster-toiminto

Booster-toiminto [ P ] ja Dobbel booster [ ] antavat tehostavat lämpöä valitulla vyöhykkeellä. Kun tämä toiminto on otettu käyttöön, keittovyöhykkeet toimivat normaalia korkeammalla teholla 10 minuuttia lämpötasolla 9. Booster on tarkoitettu esim. suurien vesimäärien nopeaan kuumentamiseen.

- Booster-toiminnon kytkeminen päälle/sammuttaminen:

Tehtävä Käyttöpaneeli Näyttö ____

Booster-toiminnon käynnistys Vedä sormi liukusäätimen päähän [P] Tai paina suoraan liukusäätimen päätä

Stoppe Boosterfunktionen Vedä sormi liukusäätimen yli [9] - [0]

- Kaksinkertaisen booster-toiminnon ottaminen käyttöön / poistaminen käytöstä:

Kun haluat Käyttöpaneeli Näyttö ____

Ottaa booster-toiminnon käyttöönVedä sormi liukusäätimen päähän [ P ] Tai paina suoraan liukusäätimen päätä

Ottaa kaksinkertaisen booster-toiminnon käyttöön Paina uudelleen liukukytkimen [ ja P ] viimeistä segmenttiä

Poistaa kaksinkertaisen booster-toiminnon käytöstä Vedä sormi liukusäätimen yli [P] - [0]

Poistaa booster-toiminnon Käytöstä Vedä sormi liukusäätimen yli [9] - [0]

- Virranhallinta:

Boosterin täysi teho voidaan saavuttaa vain, kun toisen keittovyöhykkeen kuumennustehoa vähennetään. Kun booster on käynnistetty, toinen vyöhyke voi käydä vain lämpötasolla [6] tai [8]. Tämä pätee silloinkin, kun on valittu korkeampi asetus. Se näkyy siten, että keittovyöhyke alhaisemalla teholla vilkkuu [9] ja vaihtuu sen jälkeen [6] tai [8].

Booster on aktiivinen Toisen alueen teho vähenee: (esim. teho 9)

Näytössä näkyy [ P ] [ 9 ] muuttuu tehoksi [ 6 ] tai [ 8 ] valitusta alueesta riippuen

- Ajastimen säätö:

Toimet Käyttöpaneeli Näyttö \_\_\_\_

Tehon valinta Vedä sormi liukusäätimen yli [1] - [P]

Valitse « Timer » Paina samaan aikaan [- ] ja [ + ] Ajastimen näyttö palaa

painikkeita

kunnes haluttu

ajastin on valittu

Ajan lyhentäminen Paina ajastimen [ + ] painiketta [ 60 ] laskee 59, 58...

Ajan pidentäminen Paina ajastimen [ + ] painiketta Aika pitenee...

- Ajastimen sammuttaminen:

Toimet Käyttöpaneeli Näyttö

Valitse « Timer » Paina samaan aikaan [- ] ja [ + ] Ajastimen näyttö palaa

painikkeita

kunnes haluttu

ajastin on valittu

Ajastintoiminnon pois kytkentä Paina [- ] ajastimen näytöllä [000]

Jos halutaan pysäyttää useampi ajastin, toimenpide toistetaan.

- Ajastimen käyttö munakellona:

Minuuttikello on yksittäinen toiminto. Se sammuu, kun keittivyöhyke käynnistyy.

Jos minuuttikello on aktivoitu ja keittovyöhyke on pois päältä, ajastin jatkaa toimintaansa.

Toimet Käyttöpaneeli Näyttö

Kytke keittotaso päälle Paina [ Ⓑ ] [ 0 ]

Valitse « Timer » Paina samaan aikaan [- ] ja [ + ] [ 000 ]

painikkeita ajastimen näytöllä

Valmistusajan lyhentäminen Paina [ - ] painiketta ajastimen näytöllä [ 60 ] laskee 59, 58...

Valmistusajan pidentäminen Paina [ + ] painiketta ajastimen näytöllä Aika pitenee...

- Automaattinen pysäytys kypsennyksen lopuksi:

Kun kypsennys päättyy, ajastimen näytössä vilkkuu [00] ja liesi antaa äänimerkin. Voit sammuttaa äänimerkin painamalla [- ] ja [ + ].

Kiehautusautomatiikka

Kun kiehautusautomatiikka on käytössä, lämpõalue kuumenee automaattisesti suurimmalle lämpötasolle. Järjestelmä laskee sen jälkeen lämpötason halutulle tasolle valmistuksen jatkamista varten. Kiehautusaika vaihtelee valitun lämpötason perusteella.

- Kiehautusautomatiikan kytkeminen:

Toimet Käyttöpaneeli Näyttö \_\_\_\_

Valitse teho [7] Vedä sormi yli liukusäätimen yli [7] vilkkuu [A]

(Esimerkki « 7 ») ja anna sormen olla 7 päällä kolmen sekunnin ajan

- Kiehautusautomatiikan katkaisminen:

Toimet Käyttöpaneeli Näyttö

Valitse teho Vedä sormi liukusäätimen yli [0] - [9]

Stop&Go

Jos sinun on lähdettävä keittotason ääreltä kesken ruoanvalmistuksen ja haluat palattuasi jatkaa valmistusta, käytä Pause-toimintoa. Toimintoa käyttämällä voit pysäyttää keittotason ja käynnistää sen uudelleen samalla lämpötasolla silloin, kun haluat.

- Pause-toiminnon kytkeminen/katkaiseminen:

Tehtävä

Käyttöpaneeli

Näyttö

Pysäytyksen kytkeminen

Paina pause painike

Pysäytyksen katkaisminen

Paina pause painike

Paina liukusäädintä

Aikaisempi asetus

[ II ] – ilmaisin palaa

Liukusäädin pulseeraa

Recall-toiminto

Jos käyttäjä on vahingossa sammuttanut levyn, hän voi palauttaa kaikki asetukset nopeasti recall-toiminnolla. Voidakseen palauttaa kaikki asetukset käyttäjän on kytkettävä levy uudelleen kuuden sekunnin kuluessa sen sammuttamisesta. Seuraavien kuuden sekunnin kuluessa hänen on painettava pause-painiketta. Pause-toiminto (recall-toiminto) voidaan suorittaa vain, jos vähintään yksi vyöhyke on aktiivinen (lämpötaso 0 tai yli) eikä lukituspainiketta ole aktivoitu. Jos yhtään vyöhykettä ei ole aktivoitu tai jos lukituspainike on aktivoitu, kuuluu merkkiääni.

Seuraavat asetukset palautetaan:

• Kaikkien vyöhykkeiden lämpötaso (Booster)
• Ajastinasetukset (minuutit, sekunnit)
• kiehautusautomatiikka
• Keep Warm-toiminto

Toimet:

• Paina [ ] ^1
• Paina pause painike ennen kuin valo lopettaa vilkkumisen.

Edelliset asetukset ovat jälleen aktiivisia.

Tämän toiminnon avulla voidaan saavuttaa ja säilyttää automaattisesti 70°C asteen lämpötila. Toiminnolla on kaksi tärkeätä etua:

• Kylmän ruoan nopea lämmitys ilman ylikiehumista
• Valmiin ruoan lämpimänäpito
  “Pidä lämpimänä” –näppäin on [ ] näytön alla (katso lukua “Ohjauspaneeli”).

- Keep warm -toiminnon kytkeminen:

Toimet	Käyttöpaneeli	Näyttö
Valitse 70 °C		Paina kaksi kertaa keep warm-painike	[ U ] ja [ ☐]
Pysäytä toiminto	Vedä sormi liukusäätimen yli	[ 0 ] - [ 9 ]
Tai paina keep warm-painike [ 0 ] asti [ 0 ]

Lämpimänäpitoajan kesto on korkeintaan 2 tuntia.

Silta- ja automaattinen siltatoiminto

Tämä toiminto mahdollistaa 2 keittoalueen samanaikaisen ohjauksen 1 alueen ohjauksella. Tämän toiminnon ollessa aktivoituna boosteria voi käyttää vasemmanpuolisella ja keskimmäisellä alueella.

Toimet	Käyttöpaneeli	Näyttö
Käynnistä keittotaso	Paina [IMAGE]	[0]
Aktivoi siltatoiminto	Paina samanaikaisesti molempien alueiden keep warm-painike taiAseta suuri keittoastia näille alueilleja paina molempien alueiden "liukua"	[0] ja [+]
		[+] vilkkuu
		[+]
Lisää tehotasoa	Vedä "liuku" toivottuun tehotasoon	[1] - [9]
Sammuta siltatoiminto	Paina samanaikaisesti kummankin keittoalueen keep warm-painike	[0]

Lukituspainnike

Lukituspainike estää käyttäjää sammuttamasta keittotasoa vahingossa. Lukituspainikkeen käyttö suojaa myös virheelliseltä ohjelmoinnilta tason ollessa päällä ja onnettomuuksilta tasoa puhdistettaessa. Paneelin kaikki painikkeet voidaan lukita virtapainiketta lukuun ottamatta.

Toimet	Käyttöpaneeli	Näyttö
Keittotason	lukitseminen	Paina samanaikaisesti [puhdistuspainiketta]ja [taukopainiketta] vapauta sen jälkeenmolemmat ja paina [puhdistuspainiketta]	[ L ]
Lukituksen	avaaminen	Paina samanaikaisesti [puhdistuspainiketta]ja [taukopainiketta] vapauta sen jälkeenmolemmat ja paina [taukopainiketta]	nothing

Puhdistustoiminto

Ohjauspaneeli voidaan lukita, jotta keittoalueiden asetuksia ei vahingossa aktivoida tai häiritä, esimerkiksi puhdistamisen aikana, (paitsi virtapainiketta [ ①]).

• Aloita/lopeta puhdistustoiminto:

Toimi	Ohjauspaneeli	Näyttö
Ota puhdistustoiminto käyttöön		paina [puhdistuspainike]	[20], [19], [18]...ajastimen näytöllä

Sopivat keittoastiat

Jotta keittoalueesta saadaan täysi teho, keittoastian halkaisijan pitää olla vähintään sama kuin keittoalueen (katso ohjetta) ja astian pohjan paksuuden vähintään 5-6 mm ja siinä tulee olla runsaasti magnetisoivaa terästä. Parhaan tuloksen antavat valurauta-astiat.

Sopimattomat keittoastiat

• Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.
• Lasiset, keraamiset ja kiviset keittoastiat.
• Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: Jotkut keittoastiat pitävät ääntä, kun ne asetetaan induktiotasolle. Näin tekevät erityisesti ohutpohjaiset ja/tai vähän magnetisoivaa terästä sisältävät keittoastiat. Pienin äänitaso saavutetaan käyttämällä valurautaa. Että äänen aiheuttaa keittoastia eikä keittolevy.

Keittoastian halkaisija

Keittoalue ei reagoi keittoastiaan, jonka halkaisija on suositettua pienempi. Suositeltu halkaisija vaihtelee eri alueilla.

Parhaimman tuloksen saamiseksi keittoastia tulee sijoittaa keittoalueen keskelle.

Säätöalueet

1-2	SulatusLämmitys	Kastikkeet, voi ja suklaaValmisruoat
2-3	Kiehutus hiljalleenSulatus	Riisi, vanukkaat, sokeri ja siirappiVihannekset, kala ja pakasteet
3-4	Höyrytys	Vihannekset, kala ja liha
4-5	Keittäminen kiehautuksen jälkeen	Perunat, keitot, pastat ja tuoreet vihannekset
6-7	KeittäminenKiehutus hiljalleen	Liha, maksa, kanamunat ja makkaratGulassi
7-8	Keittäminen ja paistaminen	Perunat ja ohukaiset
9	PaistaminenKiehauttaminen	Paistit ja munakkaatVesi
P ja „ II	PaistaminenKiehauttaminen	PaistitSuuren vesimäärän kiehauttaminen

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Şekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.

Älä koskaan puhdista tsoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä irrottaa keittotasoon tarttunutta ruokaa veitsellä.

Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.

Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsettelyn jälkeen kylmällä vedellä ja kuivaa pinta huolellisesti.

VIANETSINTÄ

Keittotasoa/keittoalueita ei voida kytkeä päälle

• keittoastia on sopimaton
• tasossa ei ole virtaa
• sulake on palanut
• lukkopainike on aktivoitu
• toimintonäppäimet ovat märät tai rasvaiset
• ohjauspaneeli on peitetty.

Näytössä näkyy [U]

• keittoalueella ei ole keittoastiaa
• keittoastia on sopimaton
• keittoastian halkaisija ei sovi keittoalueelle.

Näytössä näkyy [ E ]

• elektroniikkavirhe
• irrota pistoke ja kutsu paikalle huoltoasentaja.

Lämpöalueiden näytöissä näkyy [ L ].

- Katso lukituspainiketta käsittelevä kohta

Keittoalue sammuu käytön aikana

• ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
• keittoalue on ollut päällä erittäin kauan
  • toimintonäppäimet ovat peitettyinä
• tyhjän keittoastian pohja on ylikuumentunut.

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu

- tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt tarpeeksi.

Kiehautusautomatiikka ei toimi

• Keittoalue on edelleen kuuma [H]
• Olet valinnut tehon [9]

Keep warm -toiminnon [ U ] merkkivalo palaa:

- Katso Keep warm -toimintoa käsittelevä kohta.

[II] palaa näytössä:

- Katso Pause-toimintoa käsittelevä kohta.

Näytössä näkyy [ ] tai [ Er03 ] :

- Ohjauspaneelilla on nestettä tai joku esine. Symboli katoaa heti, kun ne on poistettu näyttöpaneelilta.

Näytössä [ E2 ] tai [ E H ] :

- Keittotaso on ylikuumentunut. Anna sen jäähtyä ja sen jälkeen voit taas käyttää sitä.

Näytössä näkyy [ E3 ] :

- Keittoastia ei sovellu. Vaihda toiseen astiaan.

Näytössä näkyy [ E6 ] :

- Heikko virransaanti. Tarkista verkkovirran taajuus ja jännite.

Näytössä näkyy [ E8 ] :

- Jäähdyttimen ilmankierto on tukkeutunut. Poista tukos.

Jos ongelma jatkuu edelleen, ota yhteys asiakaspalveluun.

YMPÄRISTÖNSUOJELU

• Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.
• Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

• Älä hävitä laitetta kotitalousjätteen mukana.
• Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä poistettujen kodinkoneiden vastaanottopisteeseen.

Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin.

Poista tiivistelistan suojapaperi (3) ja kiinnitä lista (2) 2mm : n etäisyydelle lasin ulkoreunasta.

	Aukon mitat tasossa		Keittotason lasipinta
Tyyppi	Leveys	Syvyys	Leveys	Syvyys	Paksuus
WIF781FS2WIF781FSW2WIP780FS	750	490	780	520	4

• Etäisyys seinästä (taka- ja/tai sivuseinä) levylle tulee olla vähintään 50 mm.
• Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Keittotason alustan sekä sen sivuun ja taakse jäävien seinien tulee olla materiaalia, joka kestää jopa 100 °C:n lämpötiloja.
• Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa aukon reunat sen vuoksi erikoisliimalla.
• Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.
• Jos keittotaso halutaan asentaa veneeseen, asennus on tehtävä asiantuntijoiden antamien ohjeiden mukaan.
• Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.
• Seinän (taka- ja/tai sivuseinän) ja keittotason väliin on jätettävä vähintään 50 mm:n rako.
• Keittotason alapuolelle on jätettävä vähintään 2 cm:n rako, jotta ilma pääsee kiertämään kunnolla tason ympärillä. Lisäksi on varmistettava 20 mm:n vapaa tuuletusaukko/ilmansaanti keittotasosta asennuskaapin takaa alas. Sokkeliin on tehtävä koko kaapin levyinen vähintään 5 mm korkea tuuletusaukko. Lisäksi alas laskeva tason etureuna keittotason edestä on poistettava niin, että ilma voi kiertää pöytätason ja laatikon etusarjan/kalusteoven välistä.
• Jos keittotason alapuolelle asennetaan laatikko, laatikossa ei saa missään olosuhteissa säilyttää tulenarkoja/syttyviä tavaroita.
• Tarkista, ettei sähkökaapeli ole puristuksissa asennuksen jälkeen.
• Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa mainittuja ohjeita.
• VAROITUS: Käytä vain valmistajan hoitotuotteita, käyttöoppaassa valmistajan suosittelemia hoitotuotteita sekä tuotteen mukana tulleita hoitotuotteita. Sopimattomat puhditusaineet voivat aiheuttaa vahinkoa.

Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.

Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

Keittotaso on maadoitettava vahvavirtasäännösten mukaan.

Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä maadoituksesta aiheutuneista vaurioista.

Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla vähintään 3 mm.

Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai soittimen avulla.

Johdon saa vaihtaa vain valtuutettu huoltoasentaja.

Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Tärkeää!

• Laite tulee liittää 230 V\~ 50/60 Hz.
• Levy tulee suojata (maadoitus) tai vahvavirtasäännösten mukaan.

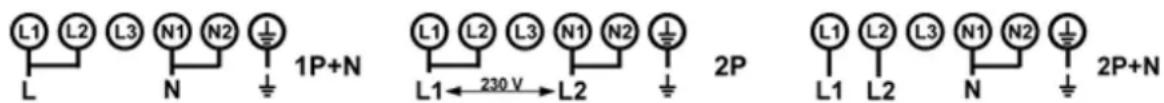

• Levy tulee liittää alla olevan + liitäntäkaavion mukaan.
• Liitäntärasia on keittolevyn alapuolella. Kansi avataan ruuvimeisselillä. Työnnä se aukkoon ja avaa kansi.

Maa	Verkkovirta	Liitäntä	Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FIN	400V~ 50/60Hz	2 vaihetta + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz	2 vaihetta	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 vaihetta + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

( * ) Laskennassa on noudatettu standardia EN 60 335-2-6

Tärkeää! Tarkista, että kaikki kaapelit on liitetty ja kiinnitetty oikein.

Valmistaja / toimittaja ei ole vastuussa tuote- tai henkilövahingoista, jotka johtuvat viallisesta asennuksesta tai puutteellisesta maakontaktista.

TAKUU

Uudelle laitteelle myönnetään 2 vuoden takuu. Se kattaa valmistus- ja materiaalivirheet ja on voimassa laitteen dokumentoidusta ostopäivästä lukien. Takuuseen sisältyvät tarvikkeet, työpalkka ja ajo. Huoltoapua pyydettäessä on mainittava laitteen nimi ja sarjanumero, jotka löytyvät laitteen tyyppikilvestä.

Tyyppikilven tiedot on hyvä kirjoittaa käyttöohjeeseen. Tietojen avulla huoltoteknikon on myös helpompi löytää tarvittavat varaosat.

Takuu ei päde, jos:

• vikoihin ja vaurioihin on syynä muu kuin valmistus- tai materiaalivirhe. Esim. vauriot lasissa.
• laitteessa on käytetty muita kuin alkuperäisiä varaosia.
• asiaa tuntematon henkilö on asentanut laitteen tai korjannut sitä.
• tämän käsikirjan käyttöohjeita ei ole noudatettu.
• laitteen asennuksessa ei ole noudatettu annettuja ohjeita.

Kuljetusvauriot

Mahdollisista kuljetusvaurioista ON TEHTÄVÄ ilmoitus välittömästi, ja viimeistään 24 tunnin kuluessa laitteen vastaanottamisesta. Muussa tapauksessa asiakkaan vaatimukset voidaan hylätä.

Kuljetusvaurio, joka todetaan jälleenmyyjän toimittaessa laitteen asiakkaalle, on ensisijaisesti asiakkaan ja jälleenmyyjän välinen asia. Mikäli asiakas itse huolehtii laitteen kuljetuksesta, laitetoimittaja ei ole velvoitettu korvaamaan mahdollisia kuljetusvaurioita.

Turhat huoltokäynnit

Jos osoittautuu, että olisit voinut itse korjata vian noudattamalla tämän käyttöohjeen neuvoja tai vaihtamalla sulakkeen, joudut maksamaan paikalle kutsumasi huoltoteknikon käynnin, koska takuu kattaa AINOASTAAN valmistusvirheet.

Ammattikäyttö

Ammattikäyttö tarkoittaa laitteen käyttöä muualla kuin yksityistaloudessa (ravintola, kahvio, ruokala jne.) tai laitteen vuokraamista yhden tai useamman henkilön käyttöön. Jos laite hankitaan ammattikäyttöön, sille EI MYÖNNETÄ takuuta, koska tämä tuote on tarkoitettu ainoastaan normaaliin kotitalouskäyttöön.

HUOLTO

Piketa Oy

PL 420 / Rautatienkatu 19

33101 / 33100 Tampere

FINLAND

Phone [phone]
