KÄYTTÖOHJE WIF82 Witt

Käyttöohje FIN Keraaminen induktiokeittotaso

WIF607 WIF594FS2 WIF704FS2 WIF82

witt

SIKKERHEDSFORANSTALTNINGER....3

• Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi ja keittotasoa.
• Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.
• Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa El saa ottaa käyttöön. Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.

- Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.

- Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.

- Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.

- Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen valvonnassa.

- Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa sisältävää keittoastiaa.

- Älä käytä laitetta ulkoisen ajastimen tai erillisen kaukosäätimen kanssa

- Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä. Roiskunut rasva tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!

- Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan tukahduta se kankaalla tai vaahtosammuttimella.

- Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita, katkaise siitä virta ja kutsu paikalle huoltoasentaja.

- Iduktiokeittotason alle asennettavassa uunissa on oltava jäähdytyspuhallin.

- Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tasoa ei saa käyttää pyrolyysipuhdistuksen aikana.

- Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita, esim. suihkepulloja.

- Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita laitteita.

- Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät ole näkyvillä.

- Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.

- Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten päälle, koska näppäinten alla oleva ekektroniikka saattaa tällöin vahingoittua.

- Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen rasvasuodattimen palamaan.

- Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää puristuksiin kuuman uuniluukun väliin.

- Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa), ne saattavat räjähtää.

• VAROITUS: Palovaara: Älä käytä levyä säilytykseen.

- Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä. Päällä olevan keittoalueen lämpö tai sammutetun keittoalueen jälkilämpö saattaa kuumentaa/sulattaa esineen tai sytyttää sen palamaan.

- Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää keittoastiaa keittoalueelle sen ollessa päällä.

- Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai nestemäistä sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta.

- Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.

- Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys huoltoasentajaan.

- Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.

- Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita, kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa sientä.

- Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

- Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.

- Sydämentahdistinta käyttävien henkilöiden on syytä muistaa, että päällä olevan induktiokeittotason välittömään läheisyyteen muodostuva magneettikenttä saattaa vaikuttaa tahdistimen toimintaan. Epäselvissä tapauksissa on kysyttävä neuvoa lääkäriltä.

- Sähkömagneettisille kentille altistumista voidaan välttää asettamalla keittoastia aina keittoalueen keskelle.

• Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen joitakin osia voidaan ehkä käyttää uudelleen.
• Älä KOSKAAN sammuta paloa vedellä. Sammuta sen sijaan levy ja tukahduta palo esim. kattilan kannella tai palopeitteellä.

TUOTTEEN TAKUU RAUKEAA, JOS SILLÄ KÄYTETÄÄN HUONOLAATUISIA KEITTOASTIOITA TAI MAGNEETTISOVITINTA (KÄYTETTÄESSÄ MAGNETISOIMATTOMIA KATTILOITA). SYYNÄ TÄHÄN ON SE, ETTÄ NÄMÄ TUOTTEET VAHINGOITTAVAT KEITTOTASON ELEKTRONISIA OSIA JA LASIA.

Tekniset tiedot

Voltia WIF607	WIF594FS2WIF704FS2	WIF82
KokonaistehoKeittotason energiankulutus, ECkeittotaso**	7400 W180.5 Wh/kg	7400 W176.2 Wh/kg
Etuvasemmalla keittoalueMinimitat sopivill kattiloilleNormaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	210 x 190 mm∅ 110 mm2100 W2500/3000 WA186.4 Wh/kg	∅ 200 mm∅ 110 mm2300 W3000 WC182.9 Wh/kg
Takavasemmalla keittoalueMinimitat sopivill kattiloilleNormaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	210 x 190 mm∅ 110 mm2100 W2500/3000 WB188 Wh/kg	∅ 160 mm∅ 90 mm1400 W2100 WB162.7 Wh/kg
Takaoikealla keittoalueMinimitat sopivill kattiloilleNormaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	210 x 190 mm∅ 110 mm2100 W2500/3000 WB188 Wh/kg	∅ 160 mm∅ 90 mm1400 W2100 WBB162.7 Wh/kg
Etuoikealla keittoalueMinimitat sopivill kattiloilleNormaali *Booster*Vakiokeittoastioiden luokka **Energiankulutus ECcw**	210 x 190 mm∅ 110 mm2100 W2500/3000 WC159.5 Wh/kg	∅ 250 mm∅ 110 mm2300 W3000 WD196.5 Wh/kg

* Ilmoitettu teho saattaa vaihdella keittoastian koon ja materiaalin mukaan

**Laskettu käyttäen suorituskyvyn mittaus menetelmää (EN 60350-2).

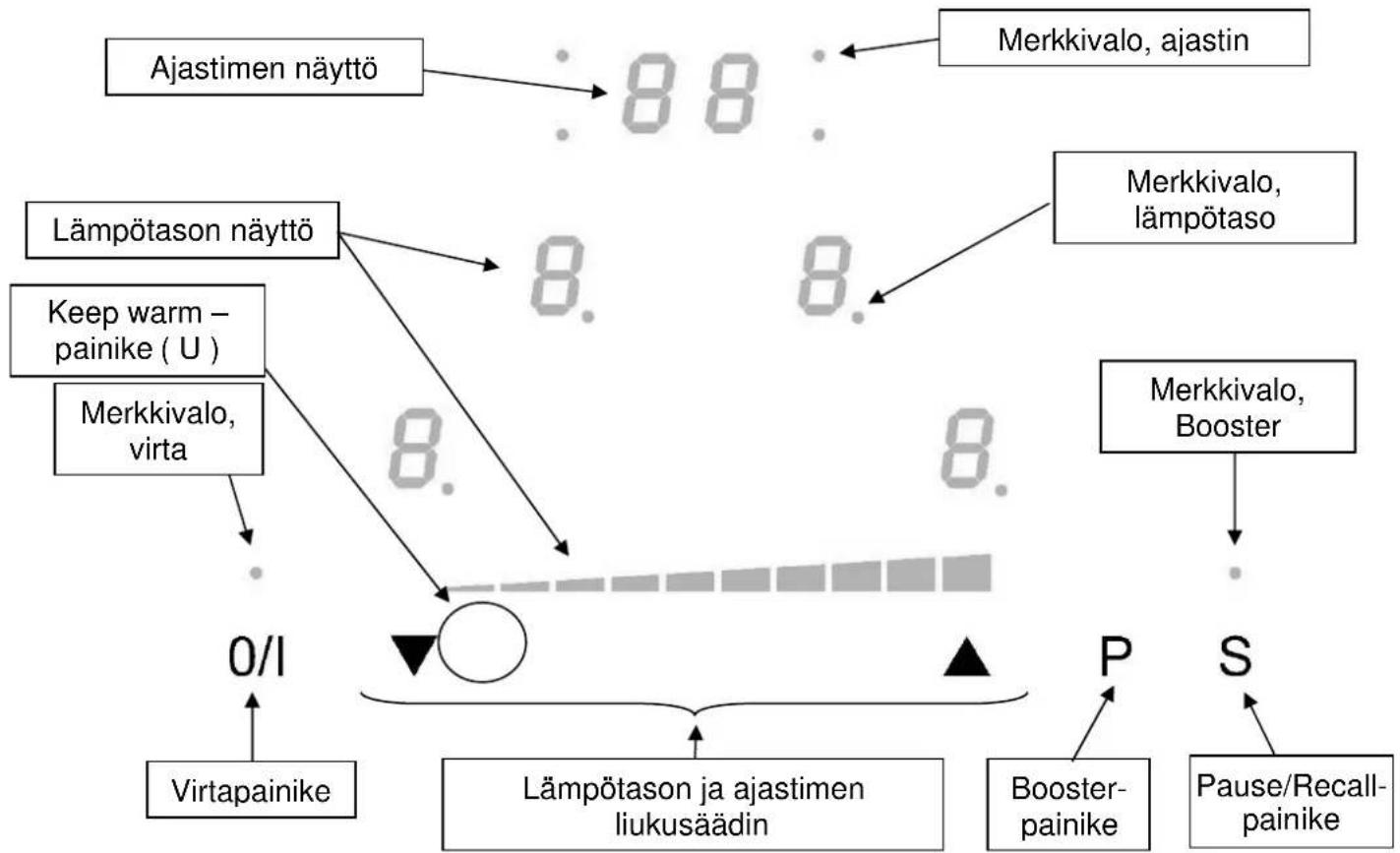

Ohjauspaneeli

Näyttö

Näyttö Merkitys Toiminto

1. Nolla Keittoalue on aktivoitu

1...9 Säädetty teho Valitse lämpötila

U Induktio ei toimi Keittoastia sopimaton/puuttuu

A Kiehautusautomatiikka Kiehautusautomatiikka aktivoitu

E Virheilmoitus Elektroniikkavirhe

H Jälkilämpö Keittoalue on edelleen lämmin

P Booster Booster-toiminto on aktivoitu

„ „ Doobelt-Booster Dobbelt-Booster-toiminto on aktivoitu

L Lukko

U Keep warm

II Pause

Π Bridge

Käyttöpaneeli on lukittu.

Lämpötila pidetään 70 °C:ssa.

Pysäytystoiminto on aktivoitu

2 keittoaluetta on yhdistetty.

Ilmankierto

Jäähdytysjärjestelmä on täysautomaattinen. Kylmää ilmaa puhaltava tuuletin estää keittolevyn ylikuumenemisen. Tuuletin käynnistyy ja pysähtyy automaattisesti tarpeen mukaan

Induktion periaate

Jokaisen keittoalueen alla on induktiokäämi. Kun alue kytketään päälle käämin aikaansaama magneettikenttä luo (indusoi) induktiovirtaa keittoastiaan, jossa on magnetisoiva pohja.

Keittoastian pohja kuumenee, kun taas keittoalue kuumenee pelkästään keittoastian lämmön vaikutuksesta.

Keittotasosta/alueesta saattaa kuulua käytössä hentoa huminaa tai naksachtelua, minkä on induktiokeittotasolle aivan normaalia.

Huomaa: Induktioliedellä ei voi käyttää kaikentyyppisiä keittoastioita.

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

- Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.

Lasiset, keraamiset ja kiviset keittoastiat.

Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia.

Herkkä kosketuspaneeli

Keittotasoa ohjataan elektronisella kosketuspaneelilla, jossa on herkät, keittotasoon integroidut kosketuspainikkeet. Haluttu toiminto otetaan käyttöön koskettamalla kevyesti symbolia.

Elektroninen ohjausjärjestelmä ilmoittaa komennon rekisteröinnistä äänimerkillä, merkkivalolla, kirjaimella tai näytössä näkyvällä numerolla.

Kosketa kerrallaan vain yhtä painiketta.

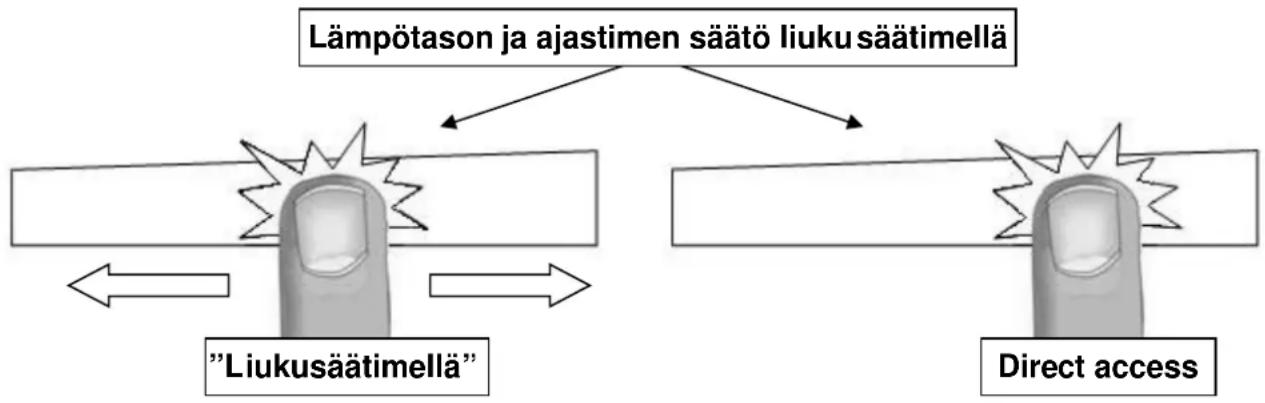

Lämpötason ja ajastimen säätö liukusäätimellä

Voit valita lämpötason liukusäätimellä (SLIDER), kun vedät sormea liukusäätimen päällä. Jos et halua käyttää liukutoimintoa, voit valita haluamasi lämpötason painamalla suoraan haluamaasi kohtaa (Direct access).

Keittotason kytkeminen

• Keittotason virtapainike:

Tehtävä	Käyttöpaneeli	Näyttö
Kytkentä	Paina [ 0/1 ] vilkkumerkkiä	3 tai 4 x [ 0 ]
Sammutus	Paina [ 0/1 ]	Tyhjä tai [ H ]

• Lämpöalueen virtapainike:

Tehtävä	Käyttöpaneeli	Näyttö
Lämpõalueen valinta syttyvät	Paina [ 0 ]	haluamasi alueen kohdalla [ 0 ]	ja merkkivalo
Lämpötason valinta tai säätö	Aseta sormi ja vedä sormea oikealle tai vasemmalle	kihtaan [ 0 ]	[ 9 ] tai [ U ]
Lämpõalueen sammutus tai paina [ 0 ]	Vedä liukusäädin [ 0 ]	kohtaan [ 0 ]	[ 0 ] tai [ H ]
Jos et tee mitään 20 sekunnin kuluessa, elektroninen ohjausjärjestelmä palaa valmiustilaan

Puuttuvan/sopimattoman keittoastian automaattinen havaitseminen

Induktio ei toimi:

• Keittoalueella ei ole keittoastiaa, tai sille on asetettu induktioliedelle sopimaton keittoastia. Induktio ei tällöin toimi eikä keittoalueita voida käyttää. Näytössä näkyy [U]. Merkki katoaa, kun keittoalueelle asetetaan sopiva keittoastia.
• Keittoalue sammuu automaattisesti, kun siltä poistetaan keittoastia. Näytössä näkyy [U]. Merkki katoaa, kun keittoastia asetetaan takaisin keittoalueelle. Keittoalue jatkaa toimintaa aikaisemmin säädetyllä teholla.

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [H] ilmaisee tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä niin kauan kuin merkkivalo palaa.

Huomaa: [ H ]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää ruokaa lämpimänä ja säästää samalla energiaa.

Booster-toiminto

Keittoalueet on varustettu booster-toiminnolla [ P ], joka on eräänlainen "lämpötehostin". Kun tämä toiminto kytketään päälle, keittoalue toimii 10 minuutin ajan lisäteholla. Booster-toiminnon avulla on helppo kiehauttaa nopeasti esim. suuri määrä vettä.

10 minuutin kuluttua teho laskee normaaliin maksimitehoon (9) ja merkkivalo sammuu.

• Booster-toiminnon kytkeminen päälle/sammutaminen:

Tehtävä	Käyttöpaneeli	Näyttö
Lämpöalueen valinta	Paina [0]	haluamasi alueen kohdalla syttyvät	[0] ja merkkivalo
Booster-toiminnon käynnistys		Paina [P]	[P]
Booster-toiminnon pysäytys tai paina [P]	[9]	Vedä sormi liukusäätimessä kohtaan	[P]-[0]

- Tehon hallinta

Kaikki neljä keittoaluetta on varustettu booster-toiminnolla, mutta toimintoa voidaan käyttää vain kahdella alueella kerrallaan. Käytettäessä Booster-tehoa muiden keittoalueiden lämpöteho vähenee. Kun booster-toiminto on aktiivinen, muut alueet toimivat vain teholla [6] tai [8], vaikka niille olisikin alunperin valittu suurempi teho. Keittoalueen numeronäytössä vilkkuu ensin 9 ja tilalle vaihtuu sen jälkeen [6] tai [8].

Booster on aktiivinen Toisen alueen teho vähenee: (esim. teho 9)

näytössä näkyy [ P ] [ 9 ] muuttuu tehoksi [ 6 ] tai [ 8 ] valitusta alueesta riippuen

Kaksinkertainen booster-toiminto

Kaksinkertaisessa booster-toiminnossa on kaksi asetusta:

->Vaihe 1 – Näytössä näkyy [ P ].

->Vaihe 2 – Näytössä näkyy vuorotellen [1] ja [P].

Kun kaksinkertainen booster-toiminto otetaan käyttöön, etumainen oikea keittoalue toimii normaalia korkeammalla teholla 10 minuuttia.

- Kaksinkertaisen booster-toiminnon ottaminen käyttöön / poistaminen käytöstä:

Kun haluat	Käyttöpaneeli	Näyttö
Lämpöalueen valinta	Paina [0]	[1]–[9]
Ottaa booster-toiminnon käyttöön	Paina [P]	[P]
Ottaa kaksinkertaisen booster-toiminnon käyttöön	Paina uudelleen [P]	[ja P]	,, ,,
Poistaa kaksinkertaisen booster-toiminnon käytöstä	Paina [P]	[P]
Poistaa booster-toiminnon käytöstä	Paina [-]	[9]
Tai paina [P]	[9]

- Kaksinkertainen booster-toiminto voidaan ottaa käyttöön myös suoraan [ P ]:

Kun haluat	Käyttöpaneeli	Näyttö
Lämpõalueen valinta	Paina [0]	[0]
Ottaa booster-toiminnon käyttöön	Paina [P]	[P]
Ottaa kaksinkertaisen booster-toiminnon käyttöön	Paina [P]	[ja P]
Poistaa kaksinkertaisen booster-toiminnon käytöstä	Paina [-]

- Näin booster-toiminto toimii:

Keittolevyn suurin kokonaisteho on rajoitettu, mikä tarkoittaa, että jos kaksinkertainen booster-toiminto otetaan käyttöön, sähköjärjestelmä vaatii, että takimmaisen oikean alueen tehoa vähennetään. Takimmaisen oikean alueen näyttö vilkkuu [P] muutaman sekunnin ajan, minkä jälkeen näytössä näkyy kyseisen alueen sallittu lämpötaso [0].

Ajastintoiminto

Voit säätää valmistusajan keston ajastimen avulla. Voit käyttää ajastinta samanaikaisesti kaikilla neljällä lämpõalueella (1:llä, 2:lla tai 3 alueella lieden mallin mukaan vaihdellen). Voit lisäksi säätää eri kypsennysajat kullekin lämpõalueelle (0–99 minuuttia).

- Ajastimen asetus/säätö

Esimerkki: 16 minuuttia lämpötasolla 7.

Toimet: Käyttöpaneeli Näyttö

Lämpöalueen valinta Paina haluamasi alueen kohdalla [0] [0] ja merkkivalo syttyvät

Lämpötason valinta Vedä sormi liukusäätimessä kohtaan [7] [7]

Ajastintoiminnon valinta Paina ajastimen näyttöä [ CL ] [ 00 ]

Säädä ykköset Aseta sormi liukusäätimessä kohtaan [0 palaa] [6 vilkkuu] [6]

Vahvista ykköset Paina ajastimen näyttöä [06] [0 vilkkuu] [6 palaa]

Säädä kymmenet Aseta sormi liukusäätimessä kohtaan [1 vilkkuu] [6 palaa] [1]

Vahvista kymmenet Paina ajastimen näyttöä [16] [16]

Ajastin on asetettu ja lämpõalue toimii valitulla lämpötasolla, kunnes aika loppuu [00].

• Ajastimen sammuttaminen

Esimerkki: 13 minuuttia lämpötasolla 7.

Toimet: Käyttöpaneeli Näyttö

Lämpöalueen valinta Paina haluamasi alueen kohdalla [0] [0] ja merkkivalo syttyvät

Ajastintoiminnon valinta Paina ajastimen näyttöä [13] [13]

Nollaa ykköset Aseta sormi liukusäätimessä kohtaan [1 palaa] [0 vilkkuu] [0]

Vahvista ykköset Paina ajastimen näyttöä [10] [1 vilkkuu] [0 palaa]

Nollaa kymmenet Aseta sormi liukusäätimessä kohtaan [0 vilkkuu] [0 palaa] [0]

Vahvista kymmenet Paina ajastimen näyttöä [00] [00]

- Automaattinen pysäytys kypsennyksen lopuksi

Kun kypsennys päättyy, ajastimen näytössä vilkkuu [00] ja liesi antaa äänimerkin. Voit sammuttaa äänimerkin painamalla [00].

- Ajastimen käyttö munakellona

Esimerkki: 29 minuuttia.

Toimet: Käyttöpaneeli Näyttö

Keittotason kytkeminen Paina [0/1] palavat

Ajastintoiminnon valinta Paina ajastimen näyttöä [ CL ] [ 00 ]

Säädä ykköset Aseta sormi liukusäätimessä kohtaan [0 palaa] [9 vilkkuu] [9]

Vahvista ykköset Paina ajastimen näyttöä [09] [0 vilkkuu] [9 palaa]

Säädä kymmenet Aseta sormi liukusäätimessä kohtaan [2 vilkkuu] [9 palaa] [2]

Vahvista kymmenet Paina ajastimen näyttöä [29] [29]

Merkkivalo lakkaa vilkkumasta muutaman sekunnin kuluttua, jolloin ajastin on asetettu.

Kun kypsennys päättyy, ajastimen näytössä vilkkuu [00] ja liesi antaa äänimerkin. Voit sammuttaa äänimerkin painamalla [00]. Keittotaso sammuu.

Lämpöalueiden merkkivalot

Kiehautusautomatiikka

Kun kiehautusautomatiikka on käytössä, lämpõalue kuumenee automaattisesti suurimmalle lämpötasolle. Järjestelmä laskee sen jälkeen lämpötason halutulle tasolle valmistuksen jatkamista varten. Kiehautusaika vaihtelee valitun lämpötason perusteella. Tämä toiminto ei toimi neljällä vyöhykkeellä samanaikaisesti. Vain yhdellä alueella liesi molemmilla puolilla

- Kiehautusautomatiikan kytkeminen

Toimet: Käyttöpaneeli Näyttö

Lämpöalueen valinta Paina haluamasi alueen kohdalla [0] [0] ja merkkivalo

Syttyvät

Valitse teho Vedä sormi yli liukusäätimen yli

[7] [7] vilkkuu [A]

(Esimerkki « 7 ») ja anna sormen olla 7 päällä

kolmen sekunnin ajan

- Kiehautusautomatiikan katkaisminen

Toimet: Käyttöpaneeli Näyttö

Lämpötason valinta Aseta sormi liukusäätimessä kohtaan [1]–[9] tai [U]

Pause-toiminto

Jos sinun on lähdettävä keittotason ääreltä kesken ruoanvalmistuksen ja haluat palattuasi jatkaa valmistusta, käytä Pause-toimintoa. Toimintoa käyttämällä voit pysäyttää keittotason ja käynnistää sen uudelleen samalla lämpötasolla silloin, kun haluat.

- Pause-toiminnon kytkeminen/katkaiseminen

Tehtävä Käyttöpaneeli Näyttö

Pysäytyksen

KytkeminenPaina [S] painiketta [II] palaa

lämpöalueiden

näytöissä

Pysäytyksen

katkaisminen Paina [ S ] -painiketta Merkkivalo vilkkuu

Paina painiketta tai vedä sormea Merkkivalo sammuu

liukusäätimellä

Recall-toiminto

Jos käyttäjä on vahingossa sammuttanut levyn, hän voi palauttaa kaikki asetukset nopeasti recall-toiminnolla. Voidakseen palauttaa kaikki asetukset käyttäjän on kytkettävä levy uudelleen kuuden sekunnin kuluessa sen sammuttamisesta. Seuraavien kuuden sekunnin kuluessa hänen on painettava pause-painiketta. Pause-toiminto (recall-toiminto) voidaan suorittaa vain, jos vähintään yksi vyöhyke on aktiivinen (lämpötaso 0 tai yli) eikä lukituspainiketta ole aktivoitu. Jos yhtään vyöhykettä ei ole aktivoitu tai jos lukituspainike on aktivoitu, kuuluu merkkiääni.

Seuraavat asetukset palautetaan:

• kaikkien vyöhykkeiden lämpötaso
• ajastinasetukset (minuutit, sekunnit)
• kaksoisvyöhykkeen ulkovyöhykkeen muistaminen
• kiehautusautomatiikka.
• Keep Warm-toiminto

Toimet:

• Paina [0/l]
• Paina [ S ] kuusi sekuntia.

Asetukset tulevat uudelleen käyttöön.

Keittoalueiden tehoa hallitaan lämpötila-anturilla, joka lämmittää ne 70 °C:n lämpötilaan ja pitää ne siinä.

Toiminnolla on kaksi tärkeätä etua:

• kylmän ruoan nopea lämmitys ilman ylikiehumista
• valmiin ruoan lämpimänäpito.

- Keep warm -toiminnon kytkeminen

Toimet: Käyttöpaneeli Näyttö

Lämpöalueen valinta Paina haluamasi alueen kohdalla [0] [0.][9] tai [H]

Kytkeminen Paina [U] tai valitse liukusäätimellä [U]

Katkaisminen Aseta sormi liukusäätimessä kohtaan [0] – [9] tai [U]

Tätä toimintoa voidaan käyttää yksittäisillä keittoalueilla.

Kun keittoastia on poistettu keittoalueelta, jälkilämpötoiminto on aktiivinen noin 20 minuutin ajan.

Lämpimänäpitoajan kesto on korkeintaan 2 tuntia.

Lukituspainike

Lukituspainike estää käyttäjää sammuttamasta keittotasoa vahingossa. Lukituspainikkeen käyttö suojaa myös virheelliseltä ohjelmoinnilta tason ollessa päällä ja onnettomuuksilta tasoa puhdistettaessa. Paneelin kaikki painikkeet voidaan lukita virtapainiketta lukuun ottamatta.

• Keittotason lukitseminen

Toimet: Käyttöpaneeli Näyttö

Käynnistys Paina [0/l] [0] tai [H] kolmessa tai neljässä näytössä

Keittotason lukitus Paina samanaikaisesti [P] ja [0] Ei muutosta

oikealla ylhäällä olevassa lämpöalueen näytössä

Paina uudelleen näyttöä [0] [L] kolmessa tai neljässä näytössä

• Keittotason lukituksen avaaminen

Toimet: Käyttöpaneeli Näyttö

Kytkentä Paina [0/l] [L] kolmessa tai neljässä

näytössä

Toimet viiden sekunnin kuluessa kytkemisen jälkeen

Keittotason lukituksen Paina samanaikaisesti [P] ja [0] tai [H] neljässä

avaaminen [L] oikealla ylhäällä olevassa näytössä lämpöalueen näytössä

Paina [ P ] Valo ei pala näytöissä

Bridge-toiminto (WIF607 - WIF594FS2 - WIF704FS2)

Tämä toiminto mahdollistaa 2 keittoalueen samanaikaisen ohjauksen 1 alueen ohjauksella. Booster-toimintoa ei voida käyttää.

Toimet: Käyttöpaneeli Näyttö

Aktivoi keittolevy Paina näyttöä [0/l] [0] tai [H]

4:ssä näytössä

Aktivoi "bridge"-toiminto 2:lla vasemmanpuoleisella [0] ilmestyy

Keittoalueella. etualueeseen [ ∩ ] taka

alueella.

Lisää bridge-toimintoa Vedä sormea liukusäätimen päällä [1 – 9] tai [U]

Lopeta bridge-toiminto Paina 2 keittoalueen näppäimiä [0] tai [H] 2:lla alueella

Maksimitehon säätäminen

Keittotaso on varustettu turvaominaisuudella, joka rajoittaa maksimitehoa. Jos keittoalue saavuttaa maksimitehonsa, muiden keittoalueiden tehoa ei voida lisätä, ja taso antaa äänimerkin. Turvarajoitus on tehdasasetuksena 7400 W, mutta se on mahdollista vaihtaa 2700 tai 3700 wattiin.

Ennen menettelyn aloittamista:

• Katso, ettei keittotasolla ole kattiloita.
• Irrota laite virtalähteestä irrottamalla tai sammuttamalla sulake.
• Kytke laite uudelleen verkkovirtaan.
• Käynnistä muutos 2 minuutin kuluessa siitä, kun laite on kytketty virtalähteeseen.
• Varmista, että kaikki keittoalueet ovat sammutettu.

Menettely

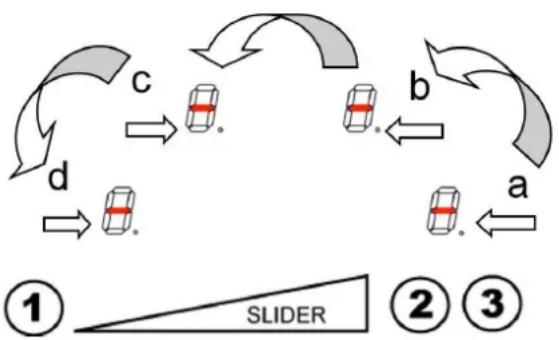

Aseta turvarajoitus seuraavasti:

Paina [2] samaan aikaan, kun painat seuraavaa kirjainyhdistelmää: a; b; c; d.

"CO" näkyy "c -näytössä ja "0" näkyy "d"-näytössä.

Paina "c"-näyttöä ja vedä liukusäädintä kunnes "C1" tulee näkyviin.

Paina sitten "d"-näyttöä ja valitse haluamasi turvarajoitus vetämällä liukusäädintä:

• 0 vastaa 7400 wattia
• 1 vastaa 3700 wattia
• 2 vastaa 2700 wattia

Vahvista turvarajoituksen valinta painamalla [1], kunnes näytöt sammuvat.

Pitkä äänimerkki osoittaa, tehtävä on suoritettu.

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

- Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.

Lasiset, keraamiset ja kiviset keittoastiat.

Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia.

Keittoastian halkaisija

Keittoalue ei reagoi keittoastiaan, jonka halkaisija on suositettua pienempi. Suositeltu halkaisija vaihtelee eri alueilla.

Parhaimman tuloksen saamiseksi keittoastia tulee sijoittaa keittoalueen keskelle.

Säätöalueet

1 - 2	Sulatus Lämmitys	Kastikkeet, voi ja suklaa Valmisruoat
2 - 3 Kiehutus hiljalleen Sulatus		Riisi, vanukkaat, sokeri ja siirappi Vihannekset, kala ja pakasteet
3 - 4	Höyrytys	Vihannekset, kala ja liha
4 - 5	Keittäminen kiehautuksen jälkeen	Perunat, keitot, pastat ja tuoreet vihannekset
6 - 7	Keittäminen Kiehutus hiljalleen	Liha, maksa, kanamunat ja makkarat Gulassi
7 - 8	Keittäminen ja paistaminen	Perunat ja ohukaiset
9	Paistaminen Kiehauttaminen	Paistit ja munakkaat Vesi
P ja „ II	Paistaminen Kiehauttaminen Paistit	Suuren vesimäärän kiehauttaminen

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Sekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.

Älä koskaan puhdista tasoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä irrottaa keittotasoon tarttunutta ruokaa veitsellä.

Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.

Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsettelyn jälkeen kylmällä vedellä ja kuivaa pinta huolellisesti.

VIANETSINTÄ

Keittotasoa/keittoalueita ei voida kytkeä päälle

• keittoastia on sopimaton
• tasossa ei ole virtaa
• sulake on palanut
• lukkopainike on aktivoitu
• toimintonäppäimet ovat märät tai rasvaiset
  • ohjauspaneeli on peitetty.

Näytössä näkyy [U]

• keittoalueella ei ole keittoastiaa
• keittoastia on sopimaton
• keittoastian halkaisija ei sovi keittoalueelle.

Näytössä näkyy [ E ]

• elektroniikkavirhe
• irrota pistoke ja kutsu paikalle huoltoasentaja.
• Katso lukituspainiketta käsittelevä kohta.

Lämpöalueiden näytöissä näkyy [ L ].

Keittoalue sammuu käytön aikana

• ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
• keittoalue on ollut päällä erittäin kauan
  • toimintonäppäimet ovat peitettyinä
• tyhjän keittoastian pohja on ylikuumentunut.

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu

- tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt tarpeeksi.

Kiehautusautomatiikka ei toimi

• Keittoalue on edelleen kuuma [H]
• Olet valinnut tehon [9]

Keep warm -toiminnon [U] merkkivalo palaa:

- Katso Keep warm -toimintoa käsittelevä kohta.

[ II ] palaa näytössä:

- Katso Pause-toimintoa käsittelevä kohta.

[Π] palaa näytössä:

- Katso Bridge-toimintoa käsittelevä kohta.

Näytössä [Er03] tai [ ] :

- Ohjaimet ovat kosketuksessa nesteeseen tai toiseen tavaraan. Symboli katoaa automaattisesti näytöltä, kun neste tai tavara poistetaan

Näytössä [E2] :

- Keittotaso on ylikuumentunut. Anna sen jäähtyä ja sytytä sen jälkeen uudelleen.

Näytössä [E8]:

- Tuuletusaukko on tukossa. Poista tukos.

Näytössä [U400 ] :

- Tasoa ei ole liitetty oikein. Tarkista sähköliitäntä

Näytössä [ER47] :

- Tasoa ei ole liitetty oikein. Tarkista sähköliitäntä

Jos ongelma jatkuu edelleen, ota yhteys asiakaspalveluun.

YMPÄRISTÖNSUOJELU

• Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.

• Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

• Älä hävitä laitetta kotitalousjätteen mukana.

• Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä poistettujen kodinkoneiden vastaanottopisteeseen.

Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin.

Poista tiivistelistan suojapaperi (3) ja kiinnitä lista (2) 2mm : n etäisyydelle lasin ulkoreunasta

Aukko:

	Aukon mitat tasossa Keittotason lasipinta
Tyyppi Leveys Syvyyis Leveys				Syvyys	Paksuus
WIF607 WIF594FS2	560 490	590 520 4
WIF704FS2	560 490	700 520 4
WIF82 750	490 820	520 4

• Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Keittotason alustan sekä sen sivuun ja taakse jäävien seinien tulee olla materiaalia, joka kestää jopa 100 °C:n lämpötiloja.
• Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa aukon reunat sen vuoksi erikoisliimalla.
• Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.
• Jos keittotaso halutaan asentaa veneeseen, asennus on tehtävä asiantuntijoiden antamien ohjeiden mukaan.
• Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.
• Seinän (taka- ja/tai sivuseinän) ja keittotason väliin on jätettävä vähintään 50 mm:n rako.
• Keittotason alapuolelle on jätettävä vähintään 2 cm:n rako, jotta ilma pääsee kiertämään kunnolla tason ympärillä.
• Jos keittotason alapuolelle asennetaan laatikko, laatikossa ei saa missään olosuhteissa säilyttää tulenarkoja/syttyviä tavaroita.
• Tarkista, ettei sähkökaapeli ole puristuksissa asennuksen jälkeen.
• Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa mainittuja ohjeita.
• VAROITUS: Käytä vain valmistajan hoitotuotteita, käyttöoppaassa valmistajan suosittelemia hoitotuotteita sekä tuotteen mukana tulleita hoitotuotteita. Sopimattomat puhditusaineet voivat aiheuttaa vahinkoa.

SÄHKÖASENNUS

Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.

Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

Keittotaso on maadoitettava vahvavirtasäännösten mukaan.

Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä maadoituksesta aiheutuneista vaurioista.

Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla vähintään 3 mm.

Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai soittimen avulla.

Johdon saa vaihtaa vain valtuutettu huoltoasentaja.

Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Liitäntäkotelo

Liitäntäkotelo sijaitsee keittotason alapinnassa. Kotelo avataan työntämällä ruuvimeisseli aukkoon ja avaamalla kansi.

Keittotason liitäntä

Keittotason liitetään verkkoon liitäntäkaavion ja alla olevien ohjeiden mukaan.

Maa Verkkovirta Liitäntä		Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FIN	230V~1V+N 50/60Hz	1 vaihetta + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F
DK-S-FIN	400V~2V+N 50/60Hz	2 vaihetta + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F
N 230V~2V 50/60Hz 2 vaihetta 3 × 2.5 mm^2			H 05 VV - FH 05 RR - F	25 A *

* Laskennassa on noudatettu standardia EN 60 335-2-6

TAKUU

Uudelle laitteelle myönnetään 2 vuoden takuu. Se kattaa valmistus- ja materiaalivirheet ja on voimassa laitteen dokumentoidusta ostopäivästä lukien. Takuuseen sisältyvät tarvikkeet, työpalkka ja ajo. Huoltoapua pyydettäessä on mainittava laitteen nimi ja sarjanumero, jotka löytyvät laitteen tyyppikilvestä.

Tyyppikilven tiedot on hyvä kirjoittaa käyttöohjeeseen. Tietojen avulla huoltoteknikon on myös helpompi löytää tarvittavat varaosat.

Takuu ei päde, jos

vikoihin ja vaurioihin on syynä muu kuin valmistus- tai materiaalivirhe.

laitteessa on käytetty muita kuin alkuperäisiä varaosia.

asiaa tuntematon henkilö on asentanut laitteen tai korjannut sitä.

tämän käsikirjan käyttöohjeita ei ole noudatettu.

laitteen asennuksessa ei ole noudatettu annettuja ohjeita.

Kuljetusvauriot

Mahdollisista kuljetusvaurioista ON TEHTÄVÄ ilmoitus välittömästi, ja viimeistään 24 tunnin kuluessa laitteen vastaanottamisesta. Muussa tapauksessa asiakkaan vaatimukset voidaan hylätä. Kuljetusvaurio, joka todetaan jälleenmyyjän toimittaessa laitteen asiakkaalle, on ensisijaisesti asiakkaan ja jälleenmyyjän välinen asia. Mikäli asiakas itse huolehtii laitteen kuljetuksesta, laitetoimittaja ei ole velvoitettu korvaamaan mahdollisia kuljetusvaurioita.

Turhat huoltokäynnit

Jos osoittautuu, että olisit voinut itse korjata vian noudattamalla tämän käyttöohjeen neuvoja tai vaihtamalla sulakkeen, joudut maksamaan paikalle kutsumasi huoltoteknikon käynnin, koska takuu kattaa AlNOASTAAN valmistusvirheet.

Ammattikäyttö

Ammattikäyttö tarkoittaa laitteen käyttöä muualla kuin yksityistaloudessa (ravintola, kahvio, ruokala jne.) tai laitteen vuokraamista yhden tai useamman henkilön käyttöön. Jos laite hankitaan ammattikäyttöön, sille EI MYÖNNETÄ takuuta, koska tämä tuote on tarkoitettu ainoastaan normaaliin kotitalouskäyttöön.

HUOLTO

Piketa Oy

PL 420 / Rautatienkatu 19

33101 / 33100 Tampere

FINLAND

Phone [phone]
