DV70TA000DE - Kuivausrumpu SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöpumppu-kuivausrumpu
Malli	DV70TA000DE (DV7*TA0****)
Kapasiteetti	7,0 kg (kuiva pyykki)
Mitat (L x K x S)	600 mm x 850 mm x 600 mm
Syvyys oven kanssa auki	1100 mm
Paino	49 kg (lasiluukku) / 48 kg (muu luukku)
Virtalähde	220-240 V, 50 Hz
Virrankulutus	600-650 W
Energiatehokkuusluokka	A++
Vuotuinen energiankulutus	211 kWh/vuosi (perustuu 160 puuvillaohjelmaan)
Kondensointitehokkuusluokka	B
Melutaso	65 dB(A) täydellä kuormalla
Kuivausohjelmat	Puuvilla, Silityskuiva, Tekokuidut, Hienopesu, Villa, Pyyhkeet, Vuodevaatteet, Ulkoilu, Sekakuorma, Paidat, Pikakuiva 35', Aikaohjattu kuivaus, Lämmin ilma, Kylmä ilma
Erikoisominaisuudet	Ryppyjen esto, Kuivuustaso (3 tasoa), Kosteushälytys, Viiveaika (1-24 h), Lapsilukko, Smart Check, Hyllykuivaus (tietyt mallit)
Nukkasuodatin	Kaksoissuodatin (sisempi + ulompi), puhdistettava jokaisen kuormauksen jälkeen
Vesisäiliö	Sisäänrakennettu, tyhjennettävä jokaisen kuormauksen jälkeen (lisävarusteena poistoletkuliitäntä)
Lämmönvaihdin	Puhdista kuukausittain harjalla tai imurilla; ilmaisin muistuttaa
Sisävalo	Paina Lamppu-painiketta (mallikohtainen) – sammuu automaattisesti 2 min jälkeen
Oven suunnan vaihto	Mahdollista (malleille DV**TA***A* / DV**TA***T*)
Kylmäaine	R-134a, 0,37 kg (GWP 1430)
Asennusvälykset	Sivut 25 mm, Yläpuoli 25 mm, Etu 490 mm, Taka 51 mm
Mukana tulevat lisävarusteet	Letkukiinnitys, nippuside, letkuliitin, pitkä poistoletku (2 m), käyttöohje, hyllykuivaus (tietyt mallit), puhdistusharja

Usein kysytyt kysymykset - DV70TA000DE SAMSUNG

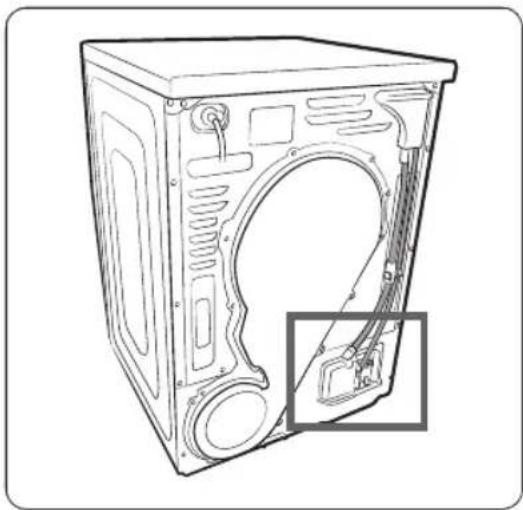

Kuinka asennan poistoletkun vesisäiliön sijaan?

Irrota poistoletku reiästä (A) ja aseta se reikään (B). Liitä mukana tuleva pitkä poistoletku ulostuloon. Käytä letkukiinnitystä letkun kiinnittämiseen seinään tai hanaan, ja kiinnitä nippusiteellä. Varmista, että letkun ulostulo on alle 90 cm:n korkeudella kuivausrummun pohjasta.

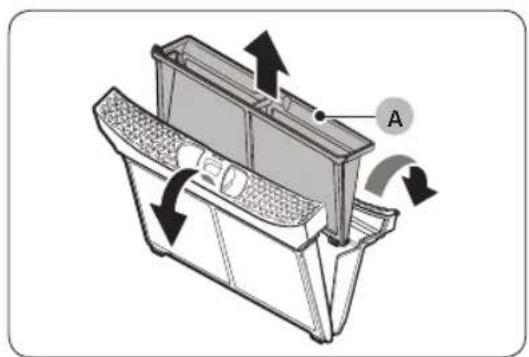

Kuinka usein nukkasuodatin tulisi puhdistaa?

Puhdista nukkasuodatin jokaisen kuormauksen jälkeen. Avaa luukku, vedä suodatinta ylöspäin, erottele sisempi ja ulompi suodatin, poista nukka ja huuhtele tarvittaessa juoksevalla vedellä. Kuivaa täysin ennen uudelleen asettamista.

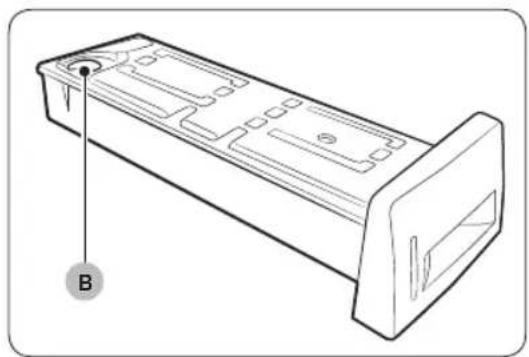

Mitä 'Vesisäiliö täynnä' -ilmaisin tarkoittaa ja miten toimin?

Ilmaisin syttyy, kun vesisäiliö on täynnä. Vedä vesisäiliötä eteenpäin, tyhjennä se tyhjennysreiästä ja aseta takaisin. Paina Käynnistä/Tauko jatkaaksesi. Voit myös asentaa poistoletkun välttääksesi manuaalisen tyhjennyksen.

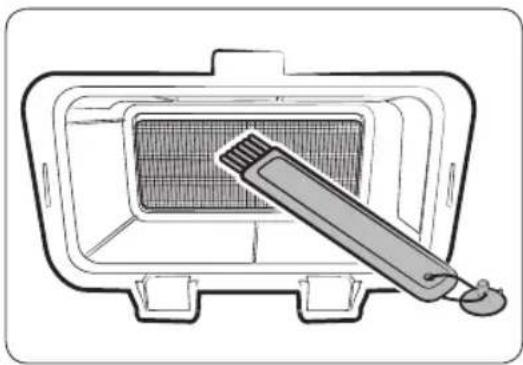

Kuinka puhdistan lämmönvaihtimen?

Avaa ulompi kansi, vapauta lukitukset ja poista sisempi kansi. Puhdista lämmönvaihtimen rivat mukana tulevalla harjalla tai imurilla harjaterällä kuukausittain. Älä käytä vettä tai kosketa paljain käsin. Kokoa ja lukitse paikoilleen.

Mitä teen, jos kuivausrumpu näyttää virhekoodia '5C'?

Virhekoodi 5C tarkoittaa täyttä vesisäiliötä tai viallista tyhjennyspumppua. Tyhjennä vesisäiliö, katkaise virta ja käynnistä uudelleen. Jos koodi toistuu, ota yhteyttä Samsung-huoltoon.

Voinko vaihtaa oven avautumissuunnan?

Kyllä, malleissa DV**TA***A* ja DV**TA***T*. Noudata käyttöohjeen vaiheittaisia ohjeita: irrota ovi, käännä oven kansi, kiinnitä saranat ja oven lukko vastakkaiselle puolelle. On suositeltavaa, että pätevä teknikko tekee tämän.

Kuinka aktivoin lapsilukon?

Paina ja pidä painettuna samanaikaisesti Kosteushälytys- ja Smart Control -painikkeita (tai Ryppyjen esto ja Kuivuustaso) 3 sekunnin ajan. Ilmaisin syttyy. Kaikki painikkeet paitsi Virta poistuvat käytöstä. Toista deaktivoidaksesi.

Miksi kuivausrumpuni kuivaus kestää odotettua pidempään?

Tarkista, onko nukkasuodatin tai lämmönvaihdin likainen. Varmista, ettei kone ole ylikuormitettu. Kuivausaika vaihtelee kosteuden, kankaan tyypin ja kuorman koon mukaan. Pienille kuormille lisää kuiva pyyhe parantamaan rumpuilua.

Mikä on Smart Check -ominaisuus ja miten sitä käytetään?

Smart Check tunnistaa ongelmia älypuhelimen avulla. Paina ja pidä painettuna Aika- ja Kosteushälytys-painikkeita 3 sekuntia koodin näyttämiseksi. Avaa Samsung Smart Washer/Dryer -sovellus, napauta Smart Check ja kohdista kamera koodiin saadaksesi tietoja ja ohjeita.

Voinko käyttää kuivausrumpua vaatteiden raikastamiseen ilman lämpöä?

Kyllä, valitse KYLMÄ ILMA -ohjelma. Se pyörittää vaatteita lämmittämättömällä ilmalla raikastaakseen tai tuulettaakseen vaatteita, joita ei ole käytetty pitkään. Tämä ohjelma sopii kaikille kankaille.

KÄYTTÖOHJE DV70TA000DE SAMSUNG

Lämpöpumpullinen kuivausrumpu

Käyttöopas

DV9*TA2****/DV8*TA2****/DV7*TA2****

DV9*TA0****/DV8*TA0****/DV7*TA0****

SAMSUNG

Sisällysluettelo

Turvallisuusohjeet 4

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia 4

Tärkeitä turvamerkintöjä 4

Tärkeitä turvallisuusohjeita 5

Tärkeitä asennuksen liittyviä varoituksia 9

Tärkeitä käyttöön liittyviä varoituksia 11

Käyttöön liittyviä muistutuksia 13

Tärkeitä puhdistukseen liittyviä varoituksia 15

WEEE-direktiiviin liittyviä ohjeita 16

Asentaminen 17

Pakkauksen sisältö 17

Asennusvaatimukset 20

Suoristus 23

Poistoletku (tarvittaessa) 25

Asennuksen tarkistuslista 28

Ennen kuivausrummun käyttöä 28

Luukun avaussuunnan vaihtaminen (vain DV**TA***A*/DV**TA***T*) 29

Toiminnot 34

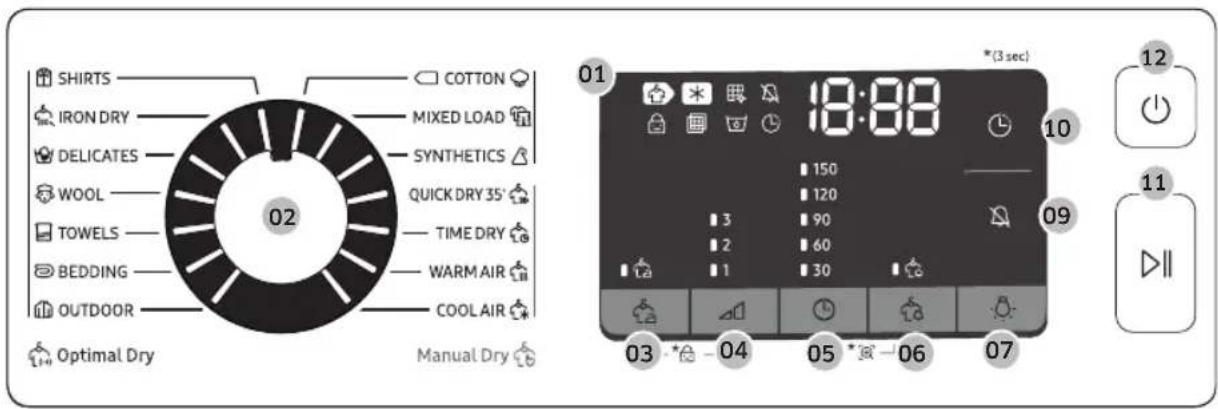

Käyttöpaneeli 34

Aloitus 42

Erikoisominaisuudet 46

2 Suomi

Huolto 48

Käyttöpaneeli 48
Ulkopinta 48
Rumpu 48
Nukkasihti 49
Vesisäiliö 51
Lämmönvaihdin 52

Vianetsintä 54

Tarkistettavat kohdat 54
Koodit 56

Liite 57

Materiaalien hoito-ohjeet 57
Ympäristönsuojelu 59
Tekniset tiedot 60
Kulutusarvot 62
Tekniset tiedot 64

Turvallisuusohjeet

Onnittelut uuden Samsung-kuivausrummun hankkimisesta. Tässä oppaassa on tärkeää tietoa laitteen asennuksesta, käytöstä ja hoidosta. Lue tämä opas huolellisesti, jotta voisit hyödyntää kaikki kuivausrummun edut ja ominaisuudet.

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia

Tämän oppaan varoitukset ja turvaohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita. On käyttäjän omalla vastuulla käyttää tervettä järkeä ja toimia varovasti ja huolellisesti kuivausrummun asennuksen, käytön ja huollon aikana. Ota aina epäselvissä ja ongelmatilanteissa yhteyttä valmistajaan.

Tärkeitä turvamerkintöjä

Oppaan kuvakkeiden ja merkkien merkitykset:

VAROITUS

Vaarat ja vaaralliset toimenpiteet, jotka saattavat aiheuttaa vakavia henkilövahinkoja, kuoleman ja/tai omaisuusvahinkoja.

HUOMIO

Vaarat ja vaaralliset toimenpiteet, jotka saattavat aiheuttaa henkilö- tai omaisuusvahinkoja.

HUOM.

Viittaa henkilö- tai omaisuusvahinkojen mahdollisuuteen.

Lue ohjeet

Nämä varoitusmerkit auttavat estämään sinua ja muita loukkaantumasta. Noudata merkintöjä tarkasti.

Kun olet lukenut tämän käyttöoppaan, pidä se tallessa tulevaa käyttöä varten.

Lue kaikki ohjeet, ennen kuin käytät laitetta.

Kaikkiin laitteisiin, jotka toimivat sähköllä ja joissa on liikkuvia osia, liittyy onnettomuusriski. Jotta laitteen käyttö olisi turvallista, tutustu sen toimintaan ja käytä sitä varoen.

VAROITUS – tulipalovaara

• Kuivausrummun saa asentaa vain pätevä asentaja.
• Asenna kuivaurumpu valmistajan ohjeiden ja paikallisten määräyksien mukaisesti.
• Voit vähentää vakavien henkilövahinkojen riskiä ja hengenvaaraa noudattamalla kaikkia asennusohjeita.

Tärkeitä turvallisuusohjeita

VAROITUS

Voit vähentää tulipalon, sähköiskun ja henkilövahinkojen vaaraa laitetta käyttäessäsi noudattamalla yleisiä turvallisuusohjeita, esimerkiksi seuraavia:

1. Laitetta ei ole tarkoitettu fyysisesti tai psyykkisesti rajoittuneiden eikä kokemattomien henkilöiden (esim. lasten) käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole läsnä tai opastanut heitä käyttämään laitetta oikein.

2. Euroopassa: Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.

Turvallisuusohjeet

1. Lasten ei saa antaa leikkiä laitteella.
2. Jos sähköjohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai ammattitaitoisella asentajalla, jotta vaaratilanteilta voitaisiin välttyä.
3. Käytä laitteen mukana toimitettuja uusia letkuja. Vanhoja letkuja ei saa käyttää uudelleen.
4. Varmista, ettei matto peitä laitteen pohjassa olevia ilmanvaihtoaukkoja (malleissa, joissa ilmanvaihtoaukot ovat laitteen pohjassa).
5. Euroopassa: Alle 3-vuotiaat lapset on pidettävä etäällä laitteesta, jollei heitä valvota jatkuvasti.
6. HUOMIO: Jotta vältyttäisiin tahattomalta lämpökatkaisun nollaukselta, laitetta ei saa asentaa käyttämään ulkoista kytkinlaitetta, kuten ajastinta, eikä kytkeä sellaiseen virtapiiriin, jossa tapahtuu säännöllisiä katkoksia.
7. Kuivausrumpua ei saa käyttää, jos pesussa on käytetty teollisuuskemikaaleja.

8. Jos laitteessa on nukkasihti, se on puhdistettava säännöllisesti.

9. Nukan ei saa antaa kertyä kuivausrummun ympärille. (Ei koske laitteita, joiden ilmanvaihto suunnataan rakennuksen ulkopuolelle.)

10. Huolehdi riittävästä ilmanvaihdosta, jotta kaasuja ei pääse virtaamaan huoneeseen polttoaineita käyttävistä laitteista. Tämä koskee myös avotulta.
11. Älä kuivaa pesemätöntä pyykkiä kuivausrummussa.
12. Jos pyykissä on esimerkiksi ruokaöljyä, asetonia, alkoholia, bensiiniä, kerosiinia, tahranpoistoainetta, tärpättiä, vahaa tai vahanpoistoainetta, se on pestävä kuumassa vedessä käyttäen tavallista enemmän pesuainetta, ennen kuin pyykki kuivataan kuivausrummussa.
13. Kuivausrummussa ei saa kuivata vaahtokumia (lateksivaahtoa) sisältäviä tuotteita, suihkulakkeja, vedenpitäviä tekstiilejä, kumipohjaisia tuotteita tai vaahtokumilla täytettyjä tyynyjä.
14. Käytä huuhteluaineita ja muita vastaavia tuotteita niiden käyttöohjeiden mukaisesti.
15. Kuivausohjelman lopussa ei käytetä lämmitystä (jäähdytysohjelma), jotta kuivattava materiaali jäisi sellaiseen lämpötilaan, joka ei vaurioita sitä.
16. Poista taskuista kaikki tavarat, kuten sytyttimet ja tulitikut.

Turvallisuusohjeet

1. VAROITUS: Älä milloinkaan pysäytä kuivausrumpua ennen kuivausohjelman päättymistä, jollet välittömästi poista kaikkea kuivattavaa pyykkiä rummusta ja levitä sitä niin, että lämpö pääsee haihtumaan.
2. Poistoilmaa ei saa johtaa hormiin, jota käytetään poistamaan höyryä sellaisten laitteiden luota, joissa käytetään kaasua tai muita polttoaineita.
3. Laitetta ei saa asentaa lukollisen, liukuoven tai sellaisen oven taakse, jonka saranat ovat päinvastaisella puolella kuivausrummun saranoihin nähden (ovet saattavat estää toisiaan avautumasta).
4. VAROITUS: Laitetta ei saa asentaa käyttämään ulkoista kytkinlaitetta, kuten ajastinta, eikä kytkeä sellaiseen virtapiiriin, jossa tapahtuu säännöllisiä katkoksia.
   Vain lämpöpumppumalli: Ohjeisiin lukeutuvat myös seuraavat:
   VAROITUS: Älä tuki laitteen sisällä tai sen rungossa olevia ilmanvaihtoaukkoja.
   VAROITUS: Älä vaurioita laitteen jäähdytyspiiriä.

Tärkeitä asennuksen liittyviä varoituksia

VAROITUS

Laitteen saa asentaa vain pätevä teknikko tai huoltoliike.

- Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku, tulipalo, räjähdys, laitevika tai henkilövahinkoja.

Liitä virtajohto pistorasiaan ja käytä pistorasiaa vain tälle laitteelle. Älä myöskään käytä jatkojohtoa.

• Jos pistorasiaan kytketään muita laitteita, jatkopistorasian tai jatkojohdon käyttö voi aiheuttaa sähköiskun tai tulipalon.
• Varmista, että virtalähteen jännite, taajuus ja virta vastaavat laitteen teknisiä ominaisuuksia. Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku tai tulipalo. Kiinnitä pistoke tiiviisti pistorasiaan.

Poista kaikki vieraat aineet (esim. pöly tai vesi) säännöllisesti pistokkeen liittimistä ja kosketuskohdista kuivalla liinalla.

• Irrota virtajohto pistorasiasta ja puhdista se kuivalla liinalla.
• Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku tai tulipalo.

Pidä pakkausmateriaalit poissa lasten ulottuvilta vaaratilanteiden välttämiseksi.

- Jos lapsi laittaa pussin päähänsä, hän saattaa tukehtua.

Laite on maadoitettava asianmukaisesti.

Älä maadoita laitetta kaasuputkeen, muoviseen vesiputkeen tai puhelinlinjaan.

• Tämä voi aiheuttaa sähköiskun, tulipalon, räjähdyksen tai toimintahäiriöitä.
• Älä milloinkaan kytke laitetta sellaiseen pistorasiaan, jota ei ole maadoitettu oikein, ja varmista, että pistorasia täyttää viranomaisvaatimukset.

Älä asenna laitetta ulkotiloihin äläkä säilytä sitä tällaisissa tiloissa.

Älä käytä vaurioitunutta pistoketta, virtajohtoa tai löysää pistorasiaa.

• Tämä voi aiheuttaa sähköiskun tai tulipalon.

Turvallisuusohjeet

Jos pistoke (tai virtajohto) on vaurioitunut, se täytyy vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai pätevällä asentajalla, jotta vaaratilanteilta voitaisiin välttyä.

Laite on sijoitettava siten, että pistoke on helppo irrottaa asennuksen jälkeen.

Älä vedä virtajohtoa äläkä taivuta sitä liikaa.

Älä väännääläkä solmi virtajohtoa.

Älä kiinnitä virtajohtoa minkään metalliesineen päälle, aseta painavia esineitä virtajohdon päälle, sijoita virtajohtoa esineiden väliin tai työnnä johtoa laitteen takana olevaan tilaan.

• Tämä voi aiheuttaa sähköiskun tai tulipalon.

Kun irrotat virtajohdon pistorasiasta, älä vedä suoraan johdosta.

• Irrota johto pistorasiasta vetämällä pistokkeesta.
• Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku tai tulipalo.

Laite on maadoitettava asianmukaisesti. Älä milloinkaan kytke laitetta sellaiseen pistorasiaan, jota ei ole maadoitettu oikein ja viranomaisvaatimusten mukaisesti. Tutustu asennusohjeissa oleviin maadoitusohjeisiin.

Laite on asennettava vakaalle, tasaiselle pinnalle.

- Jos et noudata tätä ohjetta, laite saattaa täristä, siitä voi kuulua epätavallista ääntä tai se voi vaurioitua.

Laitetta ei saa asentaa kauneushoitolaan, sillä hiussuihkeiden aineet voivat heikentää lämmönvaihtimen hydrofiilisiä ominaisuuksia niin, että laitteen ulkopinnalle voi ilmestyä kosteutta jäähdytyksen aikana.

Laite on asennettava niin, että virtajohdon pistokkeeseen, vesihanaan ja poistoletkuun pääsee helposti käsiksi.

Tärkeitä käyttöön liittyviä varoituksia

VAROITUS

Älä päästä lapsia tai lemmikkejä laitteen päälle tai sisään. Kun laite hävitetään, sen luukun lukitus (vipu) on purettava.

• Muutoin lapset voivat pudota ja satuttaa itsensä.
• Jos lapsi jää loukkuun laitteen sisälle, hän saattaa tukehtua.

Älä yritä käsitellä laitteen sisätiloja silloin, kun rumpu pyörii.

Älä istu laitteen päälle äläkä nojaa sen luukkua vasten.

- Laite saattaa kaatua ja aiheuttaa henkilövahinkoja.

Kuivaa pyykit vasta sen jälkeen, kun pesukone on lingonnut ne.

Älä kuivaa pesemätöntä pyykkiä kuivausrummussa.

Älä juo laitteeseen tiivistynyttä vettä.

Älä milloinkaan pysäytä kuivausrumpua ennen kuivausohjelman päättymistä, jollet välittömästi poista kaikkea kuivattavaa pyykkiä rummusta ja levitä sitä niin, että lämpö pääsee haihtumaan.

Älä kuivaa pyykkiä, jos sen seassa on syttyviä aineita, kuten bensiiniä, kerosiinia, bentseeniä, ohennetta, alkoholia tms.

• Vaarana on sähköisku, tulipalo tai räjähdys.

Älä anna lemmikkien purra mitään kuivausrummun osia tai leikkiä niillä.

• Tämä voi aiheuttaa sähköiskun tai henkilövahinkoja.

Kun laite hävitetään, irrota sen luukku ja virtajohto ennen hävittämistä.

- Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköjohdon vaurioituminen tai henkilövahinko.

Älä kosketa pistoketta märillä käsillä.

• Vaarana on sähköisku.

Jos käyttötiloissa tapahtuu kaasuvuoto (propaani- tai nestekaasuvuoto tms.), tuuleta tilat välittömästiäläkä koske pistokkeeseen.

Turvallisuusohjeet

- Älä käytä puhallinta em. tilanteessa.

- Kipinä voi aiheuttaa räjähdyksen tai tulipalon.

Älä korjaa, vaihda tai yritä huoltaa mitään laitteen osaa, jollei tätä erikseen suositella käyttäjälle tarkoitetuissa korjausohjeissa. Sinulla on myöskin oltava laitteen huollon edellyttämä pätevyys.

Älä korjaa, pura tai muuntele laitetta itse.

• Käytä vain tavallisia sulakkeita (kupari- tai rautalankaa yms. ei saa käyttää).
• Kun laite on korjattava tai asennettava uudelleen, ota yhteyttä lähimpään huoltopalveluun.
• Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku, tulipalo, laitevika tai henkilövahinkoja.

Laite on tarkoitettu ainoastaan kotitalouskäyttöön.

Ammattikäyttö katsotaan laitteen väärinkäytöksi. Tällöin laitteella ei ole Samsungin normaalitakuuta eikä Samsung vastaa laitteen väärinkäytöstä johtuvista vioista tai vahingoista.

Jos laitteesta kuuluu outoa ääntä tai se haisee palaneelle tai savuaa, katkaise virransyöttö välittömästi ja ota yhteyttä huoltoliikkeeseen.

- Muutoin seurauksena voi olla sähköisku tai tulipalo.

Älä anna lasten (tai lemmikkien) leikkiä laitteen päällä tai sisällä. Laitteen luukkua ei saa helposti auki sisältä päin, ja lapsi voi loukkaantua vakavasti, jos hän jää loukkuun laitteen sisälle.

Käyttöön liittyviä muistutuksia

HUOMIO

Älä seiso laitteen päällä äläkä laita sen pälle mitään esineitä (esim. pyykkiä, sytytettyjä kynttilöitä tai savukkeita, astioita, kemikaaleja tai metalliesineitä).

- Tämä voi aiheuttaa sähköiskun, tulipalon, laitevian tai henkilövahinkoja.

Älä kosketa lasiluukkua tai rummun sisäosia kuivauksen aikana tai välittömästi sen jälkeen, sillä ne ovat kuumia.

• Tämä voi aiheuttaa palovammoja.

Luukun lasi kuumenee pesun ja kuivauksen aikana. Älä sen vuoksi koske luukun lasia.

Älä myöskään anna lasten leikkiä pesukoneen lähdellä tai koskettaa luukun lasia.

• Tämä voi aiheuttaa palovammoja.

Älä paina laitteen painikkeita terävillä esineillä, kuten neuloilla, veitsillä, kynsillä tms.

• Tämä voi aiheuttaa sähköiskun tai henkilövahinkoja.

Älä kuivaa pyykkiä, jossa on joustavia kumiosia (lateksia) tai vastaavanlaisia kumirakenteita.

- Kun joustava kumi kuumenee, se voi aiheuttaa tulipalon.

Älä kuivaa pyykkiä, jossa on kasvis- tai muuta ruokaöljyä, sillä suuri öljymäärä ei poistu pesun aikana. Käytä lisäksi jäähdytysohjelmaa, jottei pyykki kuumenisi.

- Öljyn hapetusprosessin kuumuus voi aiheuttaa tulipalon.

Varmista, että kuivattavien vaatteiden taskut ovat tyhjät.

- Kovat ja terävät esineet, kuten kolikot, hakaneulat, naulat, ruuvit tai kivet voivat vaurioittaa laitetta pahoin.

Älä kuivaa vaatteita, joissa on suuria solkia, nappeja tai muuta painavaa metallia (vetoketjut, koukut ja hakaset).

Turvallisuusohjeet

Käytä tarvittaessa pesupussia pienelle pyykille, kuten vöille, esiliinan nauhoille ja kaarituetuille rintaliiveille. Kaarituet voivat irrota tai katketa pesun aikana.

Kuivausliinat ovat yhteensopivia tämän mallin kanssa ja niiden käyttöä suositellaan kuivaustehon parantamiseksi.

Kuivausliinat auttavat myös vähentämään kuivauksen aikana muodostuvaa staattista sähköä. Staattinen sähkö voi vaurioittaa pyykkiä ja joskus myös konetta.

Älä käytä kuivauusrumpua vaarallisten jauheiden, kuten hiilipölyn, vehnäjauhonyms. lähellä.

• Vaarana on sähköisku, tulipalo tai räjähdys.

Älä aseta helposti syttyviä aineita laitteen lähelle.

• Muutoin laitteesta voi päästä vaarallisia kaasuja, sen osat voivat vaurioitua tai vaarana on sähköisku, tulipalo tai räjähdys.
• Laitetta ei saa asettaa lukittavien ovien, jne. taakse.

Älä koske laitteen takapaneeliin kuivauksen aikana tai välittömästi sen jälkeen.

• Laite on kuuma ja voi aiheuttaa palovammoja.

Laite sisältää fluorikaasuja.

Laite on suljettu ilmatiiviisti.

Kaasuja ei saa päästää ilmakehään.

Jäähdytysaineen tyyppi: R-134a (GWP = 1430)

Jäähdytysaineen määrä

• DV**TA2****: 0,43kg, 0,615tCO2e
• DV**TA0****: 0,37kg, 0,529tCO2e

Tärkeitä puhdistukseen liittyviä varoituksia

VAROITUS

Älä puhdista laitetta suihkuttamalla siihen vettä.

Älä käytä bentseeniä, ohennetta tai alkoholia laitteen puhdistamiseen.

- Tämä voi aiheuttaa värinmuutoksia, muotovirheitä, laitevikoja, sähköiskun tai tulipalon.

Laite on irrotettava pistorasiasta ennen puhdistamista ja huoltoa.

- Jos et noudata tätä ohjetta, seurauksena saattaa olla sähköisku tai tulipalo.

Puhdista sihtikotelo ennen kuivausrummun käyttämistä ja sen jälkeen.

Puhdista laitteen sisäosa säännöllisesti ottamalla yhteyttä valtuutettuun huoltopalveluun.

Puhdista lämmönvaihdin pehmeällä harjalla tai pölynimurilla kerran kuussa. Älä koske lämmönvaihtimeen käsin. Voit satuttaa itsesi.

Ammattitaitoisen asentajan on puhdistettava kuivausrummun sisäosat säännöllisin väliajoin.

Turvallisuusohjeet

WEEE-direktiiviin liittyviä ohjeita

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotteiden lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE, akkuja), löydät osoitteesta www.samsung.com

Asentaminen

Pakkauksen sisältö

Avaa kuivausrummun pakkaus huolellisesti. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Käyttämäsi kuivausrummun osat voivat olla erilaisia ja eri paikoissa kuin alla näytetyt. Varmista ennen asennusta, että kuivausrummun mukana on toimitettu kaikki tässä mainitut osat. Jos kuivauusrumpu ja/tai sen osat ovat vaurioituneet tai jos osia puuttuu, ota yhteyttä lähimpään Samsungin asiakaspalveluun.

Kuivausrummun kuvaus

01 Yläkansi 02 Vesisäiliö

03 Nukkasihti

05 Säätöjalka

07 Käyttöpaneeli

04 Lämmönvaihdin

06 Luukku

Asentaminen

Lisätarvikkeet (sisältyvät toimitukseen)

Letkun ohjain Nippuside Letkunliitin

Pitkä poistoletku (2m) Käyttöopas Kuivausteline (vain

soveltuvissa malleissa)

Lisätarvikkeet (eivät sisälly toimitukseen)

Väliasennussarja (SK-DH, SK-DA, SKK-DF)

Ulosvedettävä väliasennussarja (SKK-DD, SKK-DDX)

HUOM.

• Väliasennussarjan avulla kuivauusrumpu voidaan asentaa pesukoneen päälle. Huomaathan, että väliasennussarjan voidaan käyttää ainoastaan Samsungin pesukoneiden ja kuivauusrumpujen kanssa. Jos haluat ostaa pinoamiskiinnikepakkauksen (SK-DH, SK-DA, SKK-DF) tai pinoamispakkauksen (SKK-DD, SKK-DDX), ota yhteyttä Samsungin palvelukeskukseen tai paikalliseen laitteiden jälleenmyyjään. Pinoamispakkaus on erilainen eri pesukonemalleissa.
• Katso pinoamisohjeet kuivausrummun kanssa väliasennussarjan mukana toimitetusta asennusoppaasta.
• Katso tietoja väliasennussarjan mallikohtaisesta saatavuudesta väliasennussarjan mukana toimitetusta asennusoppaasta.

Asentaminen

Asennusvaatimukset

HUOM.

Kuivausrummun saa asentaa vain pätevä asentaja. Jos laite täytyy huoltaa huonon tai virheellisen asennuksen vuoksi, kustannukset ovat laitteen omistajan vastuulla ja tämä voi myös mitätöidä takuun. Säilytä nämä ohjeet myöhempää käyttöä varten.

VAROITUS

• Älä kytke virtajohtoa pistorasiaan ennen kuin asennus on täysin valmis.
• Kuivausrummun siirtämiseen tarvitaan vähintään kaksi henkilöä.
• Älä anna lasten tai lemmikkien leikkiä kuivausrummussa tai sen läheisyydessä. Laitteen lähellä olevia lapsia on valvottava jatkuvasti.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.
• Jos virtajohto tai pistoke on vaurioitunut, älä vaihda sitä itse. Pyydä Samsungia tai pätevää asentajaa vaihtamaan vaurioitunut virtajohto tai pistoke.
• Älä korjaa, pura tai muuntele kuivauusrumpua. Jos laite on korjattava, ota yhteyttä lähimpään Samsungin huoltoon.
• Irrota luukku/kannet kaikista hävitettävistä laitteista lasten tukehtumisvaaran välttämiseksi.
• Jos kuivausrummusta kuuluu outoa ääntä tai se savuaa tai haisee palaneelle, irrota virtajohto välittömästi pistorasiasta ja ota yhteyttä lähimpään Samsungin huoltoon.
• Älä irrota virtajohtoa pistorasiasta kuivausrummun käytön aikana.
• Älä aseta helposti syttyviä esineitä kuivausrummun lähelle.

Sijoituspaikkaa koskevat vaatimukset

Valitse tasainen, vankka pinta, joka kestää tärinää. Valitse paikka, jonka lähellä on maadoitettu, kolmipiikkiselle pistokkeelle tarkoitettu pistorasia.

VAROITUS

• Kuivausrummun saa asentaa vain sisätiloihin.
• Älä asenna kuivauusrumpua paikkaan, jossa se altistuu säänvaihteluille.
• Älä asenna kuivauusrumpua paikkaan, jossa lämpötila voi pudota alle 5 °C:seen tai nousta yli 35 °C:seen.
• Älä asenna kuivauusrumpua paikkaan, jossa voi tapahtua kaasuvuoto.
• Älä tuki kuivausrummun etuosassa olevan jäähdytysritilän imuaukkoa.

Syvennykseen tai kaapistoon asentaminen

Jos kuivauusrumpu asennetaan syvennykseen tai kaapistoon, rummun ympärille on jätettävä tilaa vähintään seuraavasti:

Sivuille Ylös Eteen Taakse
25 mm 25 mm 490 mm 51 mm

Jos kuivauusrumpu asennetaan yhdessä pesukoneen kanssa, syvennyksen tai kaapiston edessä on oltava vähintään 490 mm vapaata tilaa ilmanvaihtoa varten.

Sähkö- ja maadoitusvaatimukset

• Kuivausrummun virtalähteen on oltava AC 220–240 V 50 Hz.
• Kuivausrumpu on maadoitettava asianmukaisesti. Jos kuivausrumpu toimii virheellisesti tai rikkoutuu, maadoitus vähentää sähköiskun vaaraa, sillä sen avulla saat pienivastuksisimman reitin sähkövirralle. Kuivausrummun mukana toimitetaan kolmipiikkistä pistoketta käyttävä virtajohto. Pistoke on liitettävä oikeanlaiseen, oikein asennettuun ja paikallisten määräysten mukaisesti maadoitettuun pistorasiaan.
• Jos sinulla on jotakin kysyttävää sähkö- tai maadoitusvaatimuksista, ota yhteyttä Samsungiin tai valtuutettuun sähköasentajaan.

Asentaminen

VAROITUS

• Liitä maadoitettuun, kolmipiikkiselle pistokkeelle tarkoitettuun pistorasiaan.
• Älä käytä vaurioitunutta pistoketta, virtajohtoa tai löysää tai vaurioitunutta pistorasiaa.
• Älä käytä sovittimia tai jatkojohtoja.
• Laitteiston maadoitusjohtimen virheellinen kytkentä voi aiheuttaa sähköiskun. Jos et ole varma, onko kuivausrumpu oikein maadoitettu, varmista asia valtuutetulta sähköasentajalta.
• Älä muuntele pistoketta, virtajohtoa tai pistorasiaa millään tavoin.
• Älä kiinnitä maadoitusjohtoa muoviputkistoon, kaasuputkeen tai kuumavesiputkeen.

Suoristus

Lue sivun 20 kohta Asennusvaatimukset ennen kuivausrummun asentamista. Huomaathan, että seuraavat ohjeet on tarkoitettu asennukseen ilman poistoletkua. Poistoletkun kanssa tapahtuvan asennuksen ohjeet ovat seuraavassa osiossa Poistoletku (tarvittaessa). Kuivausrumpu saattaa mukavuussyistä kannattaa asentaa pesukoneen viereen.

1. Liu'uta kuivausrumpu haluamaasi paikkaan varovasti.
2. Tarkista vatupassilla (A), että kuivauusrumpu on suorassa eikä kallellaan sivulle, eteen tai taakse.
3. Jos kuivausrumpu ei ole suorassa, säädä säätöjalkaa (B). Jalka lyhenee kääntämällä sitä vastapäivään. Jalka pitenee kääntämällä sitä myötäpäivään.
4. Kun kuivauusrumpu on suorassa, varmista, että se seisoo vakaasti lattialla.
5. Kiinnitä kuivausrummun pistoke pistorasiaan.

Asentaminen

• Kuivausrumpu voidaan suoristaa joko kuivausrummun etu- tai takajalkojen avulla.
• Aseta kuivauusrumpu samalle korkeudelle pesukoneen kanssa painamalla säätöjalat kokonaan sisään (C) kääntämällä niitä vastapäivään, ja löysäämällä niitä (D) sen jälkeen kääntämällä niitä myötäpäivään.
• Pidennä säätöjalkoja vain sen verran kuin on tarpeen. Jos säätöjalka jätetään tarpeettoman pitkäksi, kuivausrumpu saattaa täristä.

Poistoletku (tarvittaessa)

Kuivausrummussa on sisäinen vesisäiliö. Jos et halua käyttää vesisäiliötä, voit kiinnittää laitteeseen poistoletkun. Laitteen mukana toimitettua lisäletkua (pitkä poistoletku) voidaan käyttää poistoletkun pidentämiseen.

1. Irrota poistoletku aukosta (A) ja kiinnitä se aukkoon (B).

Asentaminen

1. Kiinnitä lisäletkun (pitkän poistoletkun) toinen pää aukkoon (A).
2. Kiinnitä lisäletkun toinen pää (poistoaukko) viemäröintijärjestelmään jollakin seuraavista tavoista:
3. Varmista, että lisäletkun pää on alle 90 cm:n (*) korkeudella kuivausrummun pohjasta.
4. Jos jotakin lisäletkun kohtaa on taivutettava, käytä laitteen mukana toimitettua muovista letkun ohjainta (B) ja kiinnitä ohjain seinään koukulla tai hanaan vaijerilla. Kokoa poistoletku (A) ja letkun ohjain (B) ja kiinnitä ne nippusiteellä (C).
5. Voit tyhjentää laitteeseen kertyneen veden liittämällä lisäletkun (pitkä poistoletku) suoraan poistovesiputkeen.

HUOMIO

Älä pidennä poistoletkua. Liitoskohdasta saattaa vuotaa vettä. Käytä pitkää poistoletkua.

Pesualtaan poistoputken käyttäminen:

1. Kokoa letkunliitin (A) ja kiinnitä se lisäletkun päähän kuvassa näytetyllä tavalla.

HUOMIO

Kiinnitä letku liittimeen tiiviisti vuotojen estämiseksi.

1. Kiinnitä letkun sovitin suoraan pesualtaan poistoputkeen.

Asentaminen

Asennuksen tarkistuslista

• Kuivausrumpu on kytketty asianmukaisesti maadoitettuun pistorasiaan.
• Kaikki pakkausmateriaalit on poistettu ja hävitetty asianmukaisesti.
• Kuivauusrumpu on suorassa ja vakaasti lattialla.
• Käynnistä kuivauusrumpu ja varmista, että se toimii, lämpenee ja sammuu.
• Käynnistä AIKAVALINTA-ohjelma 20 minuutiksi ja tarkista, näytetäänkö HC-näyttökoodi. Jos näin on, ota yhteyttä paikalliseen huoltoliikkeeseen.
• Suosittelemme, että odotat asennuksen jälkeen vähintään tunnin, ennen kuin käytät kuivauusrumpua.

Ennen kuivausrummun käyttöä

• Varmista, ettei rumpuun ole jäänyt lisätarvikkeita.
- Kytke virtajohto pistorasiaan juuri ennen kuivausrummun käyttämistä.
- Älä tuki kuivausrummun etuosassa olevan jäähdytysritilän ilmanvaihtoaukkoja.
- Älä aseta helposti syttyviä esineitä kuivausrummun lähelle ja pidä rummun ympäristö puhtaana.
- Kuivausrummun on oltava samansuuntainen lattiapinnan kanssa.
- Älä poista kuivausrummun säätöjalkoja. Niiden avulla rumpu pidetään suorassa lattialla.

Luukun avaussuunnan vaihtaminen (vain DV\*\*TA\*\*\*A\*/DV\*\*TA\*\*\*T\*)

Haluat ehkä vaihtaa luukun avaussuunnnan käyttöpaikan olosuhteiden ja tarpeittesi mukaan.

VAROITUS

Varmista, että luukun avausuunnan vaihtaa pätevä teknikko.

1. Avaa luukku ja löystä sitten molemmat luukun saranan ruuvit. Pidä luukusta molemmilla käsillä ja irrota se nostamalla sitä hieman.

1. Käytä ohutta työkalua luukun tiivisteen poistamiseen.

Asentaminen

1. Irrota lasin pidikkeestä ylemmät 3 ruuvia ja alemmat 3 ruuvia.

2. Irrota lasin pidike ja käännä luukun kantta sitten 180 astetta.

3. Aseta lasin pidike luukun suojan uuteen paikkaan. Varmista, että luukun sarana on samassa paikassa kuin kuvassa.

1. Kiristä lasin pidikkeen 3 yläruuvia ja 3 alaruuvia.

HUOM.

Ruuvit ovat eri mittaisia. Varmista, että kiristät oikean ruuvin.

1. Aseta luukun tiiviste oikeaan paikkaan.

2. Irrota 2 ruuvia, jotka jäivä irrotettuasi luukun saranan.

Asentaminen

1. Irrota 4 ruuvia luukun lukosta. Poista luukun lukko ja siirrä se vastakkaiselle puolelle.
2. Kiristä 2 vaiheessa 8 poistettua ruuvia vastakkaisen puolen saranakehykseen. Huomaa, että ne pitää kiristää kehyksen oikealle (oikeaan ylä- ja alakulmaan) puolelle.
3. Poista ruuvi luukun saranan alaosasta ja kiinnitä se luukun saranan yläosaan.

1. Laita luukun sarana vastakkaiselle puolelle ja kiinnitä sitten luukku kuivausrumpuun kiristämällä 2 ruuvia.

HUOM.

Jos haluat palauttaa luukun alkuperäiseen asentoon, suorita vaiheet uudelleen. Luukku, saranat ja muut osat olisivat silloin vastakkaisissa suunnissa kuin edellä kuvatuissa vaiheissa.

Toiminnot

Käyttöpaneeli

DV9*TA*****/DV8*TA****

DV7*TA*****

01 Digitaalinen näyttö	Näyttää kaikki ohjelman tiedot, kuten ohjelma-ajan, näyttökoodit ja kuivausrummun tilan. Tarkista tilatiedot alla olevasta taulukosta.
		Kuivaus Jäähdytys	*
		Lämmönvaihtimen puhdistusilmoitus		Ääni käyttöön/pois käytöstä
		Lapsilukko		Tarkista suodattimen hälytys
		Vesisäiliö täynnä Ajastus
		Rypistymisenesto		Kosteushälytys
		Smart Check
02 Ohjelmanvalitsin	Valitse ohjelma kääntämällä valitsinta. Tarkista käytettävissä olevat ohjelmat sivun 38 kohdasta Ohjelmien yleiskuvaus.
03 Rypistymisenesto	Lisää noin 3 tuntia jaksoittaista kuivausta valitun ohjelman loppuun ryppyjen vähentämiseksi. Näyttöön ilmestyy suuri ympyrä ja rumpu pyörii jaksoittain. Aktivoi toiminto painamalla Rypistymisenesto-painiketta. Toiminnon merkkivalo syttyy.
04 Kuivaustaso	Valitse kuivaustaso PAIDAT-, PUUVILLA-, SEKATÄYTTÖ- ja SYNTEETTISET -ohjelmille. Kuivuustasoja on kolme (1–3). Taso 1 on tarkoitettu vaatteille, jotka kuivataan loppuun vaakatasoon levitettyinä tai ripustettuina. Taso 3 on tehokkain ja sitä käytetään suurten pyykkimäärien tai raskaan pyykin kuivaamiseen.

Toiminnot

05 Aika	Säädä ohjelma-aika AIKAVALINTA-, KUUMA ILMA- ja KYLMÄ ILMA -ohjelmille painamalla tätä painiketta.Käytettävissä ovat seuraavat aika-asetukset (yksikkönä minuutti): 30, 60, 90, 120 ja 150.120 minuutin ja 150 minuutin ajat eivät ole käytettävissä KUUMA ILMA- ja KYLMÄ ILMA -ohjelmissa.Tarkka kuivausaika riippuu pyykin kosteudesta.
06 Kosteushälytys	Tämä hälytys on käytettävissä vain PAIDAT-, PUUVILLA-, SEKATÄYTTÖ- ja SYNTEETTISET -ohjelmissa. Sekapyykin tapauksessa Kosteushälytys ilmaisin (,) vilkkuu, kun vaatteet ovat keskimäärin 80-prosenttisesti kuivia Näin voit ottaa rummusta muita aiemmin ne vaatteet, joita et halua kuivata täysin tai jotka kuivuvat nopeasti koneen ulkopuolella.
07 Lamppu(DV9*TA****/DV8*TA*****)	Sytytä tai sammuta laitteen sisälamppu painamalla tätä painiketta. Sytyttyään lamppu palaa 2 minuuttia ja sammuu sen jälkeen automaattisesti.
08 Smart Check(DV7*TA***** )	Jos kuivaurumpu havaitsee jonkin ongelman, voit tarkistaa rummun tilan älypuhelimella Smart Check -toiminnon avulla.
09 Ääni käyttöön/pois käytöstä	Paina hälytyksen mykistämiseksi tai mykistyksen perumiseksi. Ääniasetukset säilyvät, kun sammutat kuivaurrummun ja käynnistät sen uudelleen.
10 Ajastus	Voit muuttaa valitun ohjelman päätymisaikaa tunnin jaksoissa 24 tuntiin asti.
11 Käynnistys/Keskeytys	Käynnistä tai keskeytä ohjelma painamalla tätä painiketta. Jos kuivausohjelma on käynnissä, keskeytä se painamalla painiketta kerran. Jatka ohjelmaa painamalla painiketta uudelleen.
12 Virta	Käynnistä tai sammuta kuivauusrumpu painamalla tätä painiketta. Jos kuivauusrumpuun kytketään virta eikä mitään painiketta paineta 10 minuuttiin, rumpu sammutetaan automaattisesti.

Toiminnot

Ohjelmien yleiskuvaus

Sensorikuivaus

Ohjelma Kuvaus		Pyykinenimmäismäärä(kg)
PAIDAT	Käytä yhden vaatekappaleen, kuten paidan, nopeaan kuivaukseen.	2
SILITYSKUIVA	Tässä kuivausohjelmassa vaatteet jätetään hieman kosteiksi, jotta ne olisi helpompi silittää.	4
HELLÄVARAINEN	Hellävaraisesti käsiteltäville vaatekappaleille, kuten alusvaatteille.	2
VILLA	Vain konepesun ja kuivausrummun kestävälle villalle.Pääset parhaisiin tuloksiin, jos käännät vaatteet nurinpäin ennen kuivaamista.	1
PYYHKEET	Esimerkiksi kylpypyyhkeiden kuivaamiseen.	4
PÄIVÄPEITTEET	Raskaalle pyykille, esimerkiksi peitoille, lakanoille ja untuvapeitteille.	2
ULKOVAATTEET	Ulkovaatteille, esimerkiksi hiihtopuvuille ja vaellusvaatteille, sekä elastaani-, jousto- ja mikrokitumateriaaleista valmistetuille vaatteille.Suosittelemme käyttämään tätä ohjelmaa sen jälkeen, kun olet pessyt pyykit pesukoneen ULKOVAATTEET-ohjelmalla.	2
PUUVILLA	Hieman likaisille puuvillavaatteille, petivaatteille,pöytäliinoille, alusvaatteille, pyyhkeille ja paidoille.	ENINT.
SEKATÄYTTÖ	Puuvillasta ja keinokuiduista valmistetulle sekapyykille.	ENINT.
SYNTEETTISET	Polyesteristä (dioleeni, trevira), polyamidista (perlon, nailon) ja vastaavanlaisista materiaaleista valmistetuille,vähän likaisille puseroille ja paidoille.	4

Aikakuivaus

Ohjelma Kuvaus		Pyykinenimmäismäärä(kg)
PIKAKUIVAUS	Kevyiden puuvilla-keinokuituvaatteiden tai nopeaakuivaamista tarvitsevien vaatteiden kuivaamiseen.Oletuksena käytettävä kuivausaika on 35 minuuttia.	1
AIKAVALINTA	Käytä tätä kuivausajan asettamiseen.1. Valitse AIKAVALINTA -ohjelma kääntämälläohjelmanvalitsinta.2. Aseta kuivausajaksi 30–150 minuuttia painamallaAika -painiketta. Selaa aika-asetuksia 30 minuutinjaksoissa painelemalla painiketta.HUOM.Todellinen ohjelma-aika riippuu vaatteidenkuivuustasosta.	–
KUUMA ILMA	Pienille, esikuivatuille vaatekappaleille. Oletuksenakäytettävä kuivausaika on 30 minuuttia.Ajastettu ohjelma kaikille muille tekstiileille paitsi villalleja silkille. Hieman kosteiden tai esikuivattujen vaatteidenkuivaamiseen. Soveltuu myös hitaasti kuivavienmonikerroksisten ja paksujen vaatteiden kuivaamiseen.HUOM.Tämä ohjelma soveltuu yksittäisten villavaatteiden,urheilujalkineiden ja pehmolelujen kuivaamiseen. Käytänäiden kuivaamiseen vain villalle tarkoitettua koria.	–
KYLMÄ ILMA	Kaikentyyppisille tekstiileille. Pitkään pitämättöminäolleiden vaatteiden raikastamiseen tai tuulettamiseen.	–

Toiminnot

Ohjelmakaavio

HUOM.

Pääset parhaisiin tuloksiin noudattamalla kunkin ohjelman pyykkimääräsuosituksia.

• Suuri pyykkimäärä: Täytä rumpu noin 3/4-täyteen. Älä täytä rumpua tämän enempää, sillä pyykin on päästävä pyörimään vapaasti.
• Keskisuuri pyykkimäärä: Täytä rumpu noin puolilleen.
• Pieni pyykkimäärä: Laita rumpuun 3–5 vaatekappaletta ja täytä rumpu enintään ¼-täyteen.

Ohjelma Suositellut vaatekappaleet Pyykkimäärä Kuivaustaso
PAIDAT	Puuvillasta, pellavasta, keinokuiduista tai sekakuiduista valmistetut ei-silitettävät paidat ja puserot.	2	Käytettävissä
SILITYSKUIVA	Tässä kuivausohjelmassa vaatteet jätetään hieman kosteiksi, jotta ne olisi helpompi silittää.	4	Ei käytettävissä
HELLÄVARAINEN	Silkki, hienot tekstiilit ja alusvaatteet.	2	Ei käytettävissä
VILLA	Vain konepesun ja kuivaurummunkestävälle villalle.	1	Ei käytettävissä
PYYHKEET	Esimerkiksi kylpypyyhkeiden kuivaamiseen.	4	Ei käytettävissä
PÄIVÄPEITTEET	Raskaalle pyykille, esimerkiksi peitoille, lakanoille ja untuvapeitteille.	2	Ei käytettävissä
ULKOVAATTEET	Ulkovaatteille, esimerkiksi hiihtopuvuille javaellusvaatteille, sekä elastaani-, jousto- ja mikrokuitumateriaaleista valmistetuille vaatteille.	2	Ei käytettävissä
PUUVILLA	Hieman likaisille puuvillavaatteille, petivaatteille, pöytäliinoille, alusvaatteille, pyyhkeille ja paidoille.	ENINT.	Käytettävissä
SEKATÄYTTÖ	Puuvillasta ja keinokuiduista valmistettu sekapyykki	ENINT.	Käytettävissä
SYNTEETTISET	Keino- ja sekakuidut	4	Käytettävissä
PIKAKUIVAUS	Keinokuidut ja kevyt puuvilla	1	Ei käytettävissä
AIKAVALINTA	Kaikentyyppiset kankaat; ajastettu ohjelma. –		Ei käytettävissä
KUUMA ILMA	Pienet vaatekappaleet, kosteat vaatteet ja lämpökuivaukseen soveltuvat arkivaatteet	–	Ei käytettävissä
KYLMÄ ILMA	Kaikentyyppisille tekstiileille. Pitkään pitämättöminä olleiden vaatteiden raikastamiseen tai tuulettamiseen.	–	Ei käytettävissä

Toiminnot

Aloitus

Helppo aloitus

1. Kytke kuivauusrumpuun virta painamalla ⏻ Virta-painiketta.
2. Täytä kuivauusrumpu ja sulje luukku.
3. Valitse ohjelma kääntämällä ohjelmanvalitsinta.
4. Muuta ohjelman asetuksia ( △ Kuivaustaso ja ⏻ Aika) tarpeittesi mukaisesti.
5. Valitse haluamasi asetukset ja vaihtoehdot. ( Rypistymisenesto, Kamppu, Kosteushälytys ja/tai (Ajastus).
6. Paina ▷II Käynnistys/keskeytys (Käynnistä pitämällä painettuna) -painike pohjaan. Kuivausrummun merkkivalo syttyy ja käyttöpaneelissa näytetään arvioitu ohjelma-aika.

HUOM.

Käytettävissä olevien asetusten ja vaihtoehtojen määrä vaihtelee ohjelmittain.

Ohjelman vaihtaminen käytön aikana

1. Lopeta käyttö painamalla ▷Il Käynnistys/Keskeytys (Käynnistä pitämällä painettuna)-painiketta.
2. Valitse jokin muu ohjelma.
3. Käynnistä uusi ohjelma pitämällä ▷II Käynnistys/Keskeytys (Käynnistä pitämällä painettuna)-painiketta painettuna.

Lajittelu ja täyttäminen

• Aseta kuivauusrumpuun vain yhden käyttökerran pyykkimäärä kerrallaan.
  • Vältä raskaiden ja kevyiden vaatekappaleiden sekoittamista.
• Jos kuivaat vain yhden tai kaksi vaatekappaletta, voit parantaa kuivaustehoa lisäämällä joukkoon kuivan pyyhkeen.
• Pääset parhaisiin tuloksiin, jos irrotat vaatekappaleet toisistaan ennen niiden laittamista kuivaurrumpuun.
• Ylitäyttö heikentää pyörimistä, jolloin vaatteet kuivavat epätasaisesti ja rypistyvät.
• Vältä villaisten tai lasikuitua sisältävien vaatekappaleiden kuivaamista, jollei niiden hoito-ohjeessa toisin mainita.
  • Vältä pesemättömien vaatekappaleiden kuivaamista.
• Älä kuivaa öljyn, alkoholin, bensiinin tms. tahrimia vaatteita.

Kuivausteline (vain soveltuvissa malleissa)

Valitse kuivausaika pyykin kosteuden ja painon mukaisesti.Enimmäisasetus on 150 minuuttia. Jos kuivaat pyykkiä kuivaustelineellä, suosittelemme AIKAVALINTA -ohjelman käyttöä.

1. Aseta kuivausteline rumpuun niin, että telineen etuosan kielekkeet osuvat luukun pinnassa oleviin aukkoihin.

2. Aseta pyykki telineeseen ja jätä riittävästi tilaa ilmankiertoa varten. Viikkaa vaatteet ja aseta ne litteinä telineeseen. Aseta jalkineet telineeseen pohja alaspäin.

3. Sulje luukku ja paina 📍 Virta-painiketta. Valitse 📂 AIKAVALINTA ja aseta sen jälkeen kuivausaika painamalla 📂 Aika-painiketta.

4. Paina ▷ll Käynnistys/keskeytys (Käynnistä pitämällä painettuna) -painike pohjaan.

Toiminnot

Kuivausvinkkejä

Vaatekappaleet (enint. 1,5 kg) Kuvaus
Konepestävät puserot (asettele tasaisesti muotoonsa telineeseen)	Kun kuivaat pyykkiä telinettä käyttäen, viikkaa ja aseta vaatteet telineeseen niin, etteivät ne rypisty.
Täytetyt pehmolelut (puuvilla- tai polyesterikuidulla täytetyt)
Täytetyt pehmolelut (vaahtomuovilla tai kumilla täytetyt)
Vaahtokumityynyt
Urheilujalkineet Kuivaa urheilujalkineet asettamalla netelineeseen pohja alaspäin.

HUOMIO

• Jos vaahtokumi-, muovi- tai kumitavaroita kuivataan kuumassa lämpötilassa, ne voivat vaurioitua ja aiheuttaa tulipalonvaaran.
• Käytä kuivaustelinettä, jotta jalkineet eivät vaurioituisi.

Ohjelmaopas

Noudata kuivattaessa aina vaatteiden hoito-ohjeita. Jos hoito-ohjeita ei ole, noudata seuraavan taulukon ohjeita.

Päivä- ja yöpeitot • Käytä	lämpötila-asetusta Korkea.
Peitteet • Pääset parhaisi	in tuloksiin, jos kuivaat vainyhden peitteen kerrallaan.
Kangasvaipat • Käytä lämpötila-asetusta Korkea.
Untuvatäytteiset vaatekappaleet	• Älä kuivaa kuumassa lämpötilassa. Tämä voi aiheuttaa tulipalonvaaran. Käytä vain 🎨 KYLMÄ ILMA -ohjelmaa.
Vaahtokumi (reput, pehmolelut jne.)	• Älä kuivaa kuumassa lämpötilassa. Tämä voi aiheuttaa tulipalonvaaran. Käytä vain 🎨 KYLMÄ ILMA -ohjelmaa.
Tyynyt • Lisää rumpuun muutama kuiva pyyhe kuivauksen tehostamiseksi ja tyynyjen pöyhistämiseksi.• Älä kuivaa kapokki- tai vaahtotyynyjä kuumassa lämpötilassa. Käytä vain 🎨 KYLMÄ ILMA-ohjelmaa.
Muovit (suihkuverhot, ulkokalusteiden suojat, jne.)	• Käytä 🎨 KYLMÄ ILMA- tai 🎨 AIKAVALINTA-painiketta.

HUOMIO

Noudata varoviasuutta, kun kuivattavia tekstiilejä ei ole yllä olevassa luettelossa.

Toiminnot

Erikoisominaisuudet

Ajastus

Voit asettaa kuivausrummun päättämään ohjelman valitsemanasi ajankohtana.

1. Valitse ohjelma ja sen asetukset.
2. Aseta ajaksi 1–24 tuntia tunnin jaksoissa painamalla toistuvasti – - tai + Ⓛ Ajastus -painiketta.
3. Paina ▷Käynnistys/keskeytys (Käynnistä pitämällä painettuna) -painike pohjaan. Merkkivalo vilkkuu ja kellonaika alkaa vähentyä, kunnes asetettu aika saavutetaan.

HUOM.

Voit perua Ajastus -asetukset käynnistämällä kuivausrummun uudelleen ⏻ Virta -painikkeella.

Lapsilukko

Lapsilukko-toiminnon avulla estetään lasten leikkiminen kuivausrummulla. Kun Lapsilukko on käytössä, kaikki muut painikkeet paitsi Virta-painike otetaan pois käytöstä.

Ota Lapsilukko käyttöön tai pois käytöstä pitämällä Kosteushälytys- ja Smart Control- tai Rypistymisenesto- ja Kuivaustaso -painikkeita samanaikaisesti painettuina 3 sekuntia.

HUOM.

Lapsilukko pysyy käytössä, jos kuivausrumpu sammutetaan ja käynnistetään uudelleen Lapsilukko-toiminnon ollessa käytössä.

Smart Check

Jos kuivausrumpu havaitsee jonkin ongelman, voit tarkistaa rummun tilan älypuhelimella Smart Check -toiminnon avulla. Huomaathan, että Smart Check on käytettävissä vain Galaxy- ja iPhone-älypuhelimissa. Jos haluat käyttää Smart Check -toimintoa, muista ladata Samsung Smart Washer/Dryer -sovellus. Noudata sen jälkeen alla annettuja ohjeita.

1. Pidä 📁 Aika- ja 🏠 Kosteushälytys-
   painikkeita painettuina 3 sekuntia tai paina Smart Check-painiketta. Käyttöpaneelin merkkivalot syttyvät vuoronperään ja Smart Check -koodi näytetään.
2. Avaa Samsung Smart Washer/ Dryer-sovellus älypuhelimessa ja kosketa Smart Check-painiketta.
3. Tarkenna älypuhelimen kamera käyttöpaneelissa näytettävään Smart Check -koodiin.
4. Kun näyttökoodi on tunnistettu, sovellus antaa tarkat tiedot ongelmasta ja lisäohjeita.

HUOM.

• Jos kuivausrummun näytöstä heijastuu valoa, älypuhelin ei saata tunnistaa näyttökoodia.
• Jos älypuhelin ei tunnista koodia, kirjoita se puhelimeen.

Huelto

⚠️ VAROITUS

• Älä puhdista kuivauusrumpua suihkuttamalla siihen vettä suoraan.
• Älä puhdista kuivauusrumpua bentseenillä, ohenteella, alkoholilla tai asetonilla. Tämä voi aiheuttaa värinmuutoksia, muotovirheitä, vaurioita, sähköiskun tai tulipalon.
• Irrota virtajohto pistorasiasta aina ennen kuivausrummun puhdistamista.

Käyttöpaneeli

Puhdista pehmeällä ja kostealla liinalla. Älä käytä hankaavia puhdistusaineita. Älä suihkuta puhdistusaineita suoraan käyttöpaneeliin. Pyyhi käyttöpaneelista välittömästi pois siihen läikkynyt tai roiskunut neste.

Ulkopinta

Puhdista pehmeällä ja kostealla liinalla. Älä käytä hankaavia puhdistusaineita. Älä käytä äläkä säilytä teräviä ja painavia esineitä kuivausrummun läheisyydessä tai päällä. Säilytä pesu- ja puhdistusaineet (erikseen myytävässä) telineessä tai erillisessä säilytyslaatikossa.

Rumpu

Puhdista kostealla liinalla ja miedolla, hankaamattomalla puhdistusaineella, joka soveltuu käytettäväksi ruostumattomalle teräkselle. Pyyhi puhdistusaineen jäämät pois puhtaalla, kuivalla liinalla.

Nukkasihti

Puhdista nukkasihti jokaisen käyttökerran jälkeen.

1. Avaa luukku ja irrota nukkasihti vetämällä sitä ylöspäin.

1. Avaa ulkosihti ja poista sisäsihti (A).

1. Avaa sekä ulko- että sisäsihti.
2. Poista nukka molemmista sihdeistä ja puhdista sitten sihdit puhdistusharjalla.

HUOM.

Puhdistaaksesi sihdit perusteellisesti, puhdista ne juoksevassa vedessä ja kuivaa ne sen jälkeen täysin.

Huolto

1. Aseta sisäsihti ulkosihtiin ja laita nukkasihti takaisin alkuperäiselle paikalleen.

HUOMIO

• Puhdista nukkasihti jokaisen käyttökerran jälkeen. Muutoin laitteen kuivausteho voi heikentyä.
• Älä käytä kuivauusrumpua ilman ulkosihtiä, jonka sisällä on sisäsihti.
• Jos käytät kuivauusrumpua nukkasihdin ollessa kostea, laitteeseen voi muodostua hometta tai pahaa hajua tai laitteen kuivausteho saattaa heikentyä.

Vesisäiliö

Tyhjennä vesisäiliö jokaisen käyttökerran jälkeen, jotta laite ei vuotaisi.

1. Irrota vesisäiliö (A) vetämällä sitä eteenpäin molemmin käsin.

1. Valuta vesi pois tyhjennysaukon (B) kautta ja aseta vesisäiliö takaisin paikalleen.

HUOM.

Jos tyhjennät vesisäiliön ja painat ▶ Il Käynnistys/keskeytys (Käynnistä pitämällä painettuna) -painiketta, sen ilmaisin sammuu.

Huolto

Lämmönvaihdin

Puhdista lämmönvaihdin vähintään kerran kuussa. (tai Kun äänimerkki kuuluu ja lämmönvaihtimen merkkivalo syttyy näytölle.)

1. Avaa ulkosuojus (A) painamalla sen yläosaa kevyesti.

1. Vapauta kiinnittimet (B).

1. Irrota sisäsuojus (C).

1. Puhdista lämmönvaihdin toimitukseen kuuluvalla puhdistusharjalla tai pölynimurin harjasuulakkeella. Vältä taivuttamasta tai vahingoittamasta lämmönvaihtimen ripoja puhdistaessasi sitä. Tämä voi heikentää kuivaamissuorituskykyä.

HUOMIO

• Lämmönvaihdinta ei saa koskettaa eikä puhdistaa paljain käsin henkilövahinkojen ja palovammojen välttämiseksi.

• Älä puhdista lämmönvaihdinta vedellä.

• Puhdista sisäsuojus pehmeällä, kostealla liinalla.

• Aseta sisäsuojus takaisin alkuperäiselle paikalleen ja lukitse sen kiinnittimet.

• Sulje ulkosuojus.

HUOM.

Varmista puhdistamisen jälkeen, että kiinnittimet on lukittu.

Tarkistettavat kohdat

Jos kuivausrummun käytössä ilmenee ongelmia, tutustu ensin alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Ongelma Toimenpide
Kuivauusrumpu ei käynnisty	Varmista, että luukku on täysin kiinni.Varmista, että virtajohto on kytketty pistorasiaan.Tarkista asunnon suojakytkin ja sulakkeet.Tyhjennä vesisäiliö.Puhdista nukkasihti.
Kuivauusrumpu ei lämpene	Tarkista asunnon suojakytkin ja sulakkeet.Valitse lämpöasetukseksi jokin muu kuinKYLMÄ ILMA.Tarkista nukkasihti ja lämmönvaihdin. Puhdista ne tarvittaessa.Kuivauusrummun jäähdytysvaihe saattaa olla käynnissä.
Kuivauusrumpu ei kuivaa	Tarkista kaikki yllä mainitut ja...Varmista, ettei kuivauusrumpu ole liian täynnä.Erottele kevyet ja raskaat vaatekappaleet toisistaan.Asettele suuret ja raskaat vaatekappaleet uudelleen siten, että ne kuivuvat tasaisesti.Varmista, että kuivauusrummun huuhtelu toimii.Jos pyykkimäärä on pieni, lisää joukkoon muutama kuiva pyyhe.Puhdista nukkasihti ja lämmönvaihdin.
Kuivauusrumpu pitää kovaa ääntä	Varmista, ettei rummussa ole kolikoita, nappeja, sytyttimiä tms.Varmista, että kuivauusrumpu on suorassa ja vakaasti lattialla.Kuivauusrumpu saattaa hurista, kun ilmavirta kulkee puhaltimen ja rummun läpi. Tämä on normaalia.
Kuivaus on epätasaista	Saumat, taskut ja muut vastaavat vaatteiden osat kuivuvat muita hitaammin. Tämä on normaalia.Erottele raskaat ja kevyet vaatekappaleet toisistaan.
Kuivauusrumpu haisee	Kuivauusrumpu saattaa imeä sisäänsä sen ympäristössä olevia hajuja, jotka sitten erittyvät rummusta. Tämä on normaalia.
Kuivauusrumpu sammuu ennen pyykin kuivumista	Kuivauusrumpu on liian tyhjä. Lisää pyykkiä ja käynnistä ohjelma uudelleen.Kuivauusrumpu on liian täynnä. Poista pyykkiä ja käynnistä ohjelma uudelleen.
Vaatteissa on nukkaa	Varmista aina ennen käyttöä, että nukkasihti on puhdas.Kuivaa nukkaavat vaatekappaleet (esim. pehmeät pyyhkeet) erillään helposti nukkaantuvista (esim. mustat pellavahousut).Jaa suuret pyykkimäärät pienempiin eriin.
Pyykki on ryppyistä rypistymisenestotoiminnon käytön jälkeen	Pienet, 1–4 vaatekappaleen pyykkimäärät tuottavat parhaat tulokset.Lataa laitteeseen vähemmän pyykkiä. Lataa laitteeseen samantyyppisiä vaatekappaleita.
Vaatteisiin jää hajujaKYLMÄ ILMA-toiminnon käytön jälkeen	Varmista, että voimakkaasti haisevat vaatteet on pesty perusteellisesti.

Vianetsintä

Koodit

Jos kuivausrumpu ei toimi, näytöllä saatetaan näyttää näyttökoodi. Tutustu alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Näyttökoodi Merkitys Toimenpide
tC	Ilman lämpötila-anturin ongelma	Puhdista nukkasihti ja/tai lämmönvaihdin. Jos ongelma jatkuu, soita huoltopalveluun.
tC5	Kompressorin lämpötila-anturin ongelma	Odota 2–3 minuuttia. Kytke laitteeseen virta ja käynnistä se uudelleen.
dC	Luukku on auki kuivausrummun käytön aikana	Sulje luukku ja käynnistä laite uudelleen.Jos ongelma jatkuu, soita huoltopalveluun.
HC	Kompressori on ylikuumentunut	Soita huoltopalveluun.
5C	Vesisäiliö täynnä Tyhjennyspumppu on epäkunnossa	Tyhjennä vesisäiliö, kytke laitteeseen virta ja käynnistä se uudelleen. Jos ongelma jatkuu, soita huoltopalveluun.
AC6	Tarkista tiedonsiirto pää- ja invertteri-PBA:n välillä.	Kuivaurrummun tilasta riippuen se saattaa jatkaa normaalia toimintaa automaattisesti.Sammuta kuivaurrumpu ja käynnistä se uudelleen. Käynnistä sen jälkeen ohjelma uudelleen.Jos näyttökoodi näkyy edelleen, soita huoltopalveluun.
3C	Tarkista moottorin toiminta.	Käynnistä ohjelma uudelleen.Jos näyttökoodi näkyy edelleen, soita huoltopalveluun.
FIL+tEr (summeriääni)	Lämmönvaihdin on puhdistettava	Puhdista lämmönvaihdin.

Jos näyttökoodia ei ole mainittu yllä tai jos se näkyy edelleen, soita huoltopalveluun.

Liite

Materiaalien hoito-ohjeet

Seuraavissa merkeissä on vaatteiden hoito-ohjeita. Hoito-ohjemerkintöihin lukeutuvat kuivauksen, valkaisun sekä kuivauksen ja silityksen tai kuivapesun merkit. Merkkien käyttö takaa yhtenevyyden kotimaisten ja ulkomaisten valmistajien vaatteiden välillä. Noudata hoito-ohjeita, jotta vaatteesi olisivat mahdollisimman pitkäikäisiä ja voisit välttyä pyykinpesuun liittyviltä ongelmilta.

Pesuohjelma

	Normaali
	Pysyvä prässi / rypyt kestävä / ryppyjen hallinta
	Hienopesu/hellävarainen
	Käsinpesu

Veden lämpötila**

●●●	Kuuma
●●	Lämmin
●	Kylmä

HUOM.

** Pistemerkit viittaavat eri tekstiilien vedenlämpötiloihin. Kuuman asetuksen lämpötila on 41–52 °C, lämpimän 29–41 °C ja kylmän 16–29 °C. (Pesuveden lämpötilan on oltava vähintään 16 °C pesuaineen aktivoimiseksi ja tehokkaan pesutuloksen saavuttamiseksi.)

Liite

Valkaisu

	Mikä tahansa valkaisu (tarvittaessa)
	Vain klooriton (värinpitävä) Valkaisu (tarvittaessa)
	Kuivausrumpuohjelma

	Keskitaso
	Alhainen
	Mikä tahansa
	Ei lämpöä/ ilmaa

Normaali

	Pysyvä prässi / rypyt kestävä / ryppyjen hallinta
	Hienopesu/hellävarainen

Erityisohjeet

	Kuivaus rivissä/ripustamalla
	Ripustus vettä valuvana
	Kuivaus vaakatasossa

Lämpöasetus

Korkea

Silityskuiva tai höyryn lämpötilat

	Korkea
	Keskitaso
	Alhainen

Pesuun liittyvät varoitusmerkit

	Älä pese
	Älä väännä kuivaksi
	Ei valkaisua
	Ei kuivausta kuivausrummussa
	Ei höyryä (lisätty silitysrautaan)
	Ei silitystä

Ympäristönsuojelu

Tämä laite on valmistettu kierrätettävistä materiaaleista. Jos päätät hävittää laitteen, ota selvää paikallisista jätemääräyksistä. Katkaise virtajohto, jottei laitetta voisi enää kytkeä sähköverkkoon. Irrota luukku, jotta lapset tai pienet eläimet eivät voisi jäädä laitteen sisälle loukkuun.

Kuivapesu

	Kuivapesu
	Ei kuivapesua
	Kuivaus rivissä/ripustamalla
	Ripustus vettä valuvana
	Kuivaus vaakatasossa

Liite

Tekniset tiedot

(1): Kuivan pyykin paino
(2): EN 61121:2013 -testiohjelma

Kaikki tiedot, joissa ei ole "tähteä", on laskettu standardin EN 61121:2013 mukaisesti.

Energiankulutustiedot voivat vaihdella edellä mainituista nimellisarvoista pyykkimäärästä, tekstiilityypeistä, linkouksen jälkeisestä jäännöskosteudesta, virransyötön vaihteluista ja valituista lisätoiminnoista riippuen.

Malli Ohjelma		Täyttömäärä (kg) (1)	Energia (kWh)	Enimmäiskesto (minuuteissa)
DV9*TA0****	PUUVILLA (2)	9,0 2,15 210
		4,5 1,12 145
	SILITYSKUIVA (2)	9,0 1,05 130
	SYNTEETTISET	4,5 0,78 90
DV8*TA0****	PUUVILLA (2)	8,0 1,85 190
		4,0 1,10 135
	SILITYSKUIVA (2)	8,0 0,95 120
	SYNTEETTISET	4,0 0,70 85
DV7*TA0****	PUUVILLA (2)	7,0	1,65	170
		3,5 1,00 125
	SILITYSKUIVA (2)	7,0 0,90 110
	SYNTEETTISET	3,5 0,62	80

(1): Kuivan pyykin paino
(2): EN 61121:2013 -testiohjelma

Kaikki tiedot, joissa ei ole "tähteä", on laskettu standardin EN 61121:2013 mukaisesti.

Energiankulutustiedot voivat vaihdella edellä mainituista nimellisarvoista pyykkimäärästä, tekstiilityypeistä, linkouksen jälkeisestä jäännöskosteudesta, virransyötön vaihteluista ja valituista lisätoiminnoista riippuen.

Liite

Tekniset tiedot

Sovellettavien energiamerkintämääräysten mukaisesti.

HUOM.

"*"-merkki viittaa eri malleihin välillä 0–9 tai A–Z.

Samsung
Mallin nimi		DV9*TA2****	DV8*TA2****	DV7*TA2****
Kapasiteetti	kg	9,0	8,0	7,0
Tyyppi		Kondensaattori	Kondensaattori	Kondensaattori
Energiatehokkuus
A+++ (tehokkain) - D (vähiten tehokas) A+++ A+++ A+++
Energiankulutus
Energiankulutus (AE_C) on laskettu 160 kuivauskerran perusteella tavallista puuvillaohjelmaa käyttäen sekä täydellä että vajaalla koneellisella pyykkiä. Myös virransäästötilojen energiankulutus on laskettu. Todellinen käyttökertakohtainen energiankulutus riippuu siitä, miten laitetta käytetään.)	kWh/vuosi	194,0 176,0	158,0
Automaattinen rumpukuivaaja Kyllä Kyllä Kyllä
Energiankulutus (E_dry), tavallinen puuvillaohjelma täydellä koneellisella pyykkiä	kWh 1,54	1,41 1,25
Energiankulutus (E_dry.1/2), tavallinen puuvillaohjelma vajaalla koneellisella pyykkiä	kWh	0,89	0,80	0,73
Sammutustila ja päällejättötila
Virrankulutus sammutustilassa (P_o) täydellä koneellisella pyykkiä	W	0,50	0,50	0,50
Virrankulutus päällejättötilassa (P_l) täydellä koneellisella pyykkiä	W	5,00	5,00	5,00
Päällejättötilan kesto	min	10	10	10
Ohjelma, johon käytetään ohjeita tuotekyltistä ja vastaavasta asiakirjasta ("vakiopuuvillaohjelma", jota käytetään täysiin ja vajaisiin kuormiin, on vakiokuivausohjelma, johon tiedot kyltissä viittaavat). Tämä ohjelma soveltuu tavallisen normaalin kosteuden puuvillan pesuun ja on tehokkain ohjelma puuvillan pesun energiankulutukseen. Energiankulutustiedot voivat vaihdella edellä mainituista nimellisarvoista pyykkimäärästä, tekstiilityypeistä, linkouksen jälkeisestä jäännöskosteudesta, virransyötön vaihteluista ja valituista lisätoiminnoista riippuen.		Puuvilla Kuivaustaso 2 + (Rypistymisenesto poissa käytöstä)
ohjelman kesto vakio-ohjelmalla
Keskimääräinen ohjelma-aika tavalliselle puuvillaohjelmalle täydellä ja vajaalla koneellisella pyykkiä	min 174	160 146
Ohjelman kestoaika (T_dry), tavallinen puuvillaohjelma täydellä koneellisella pyykkiä	min 220	200 180
Ohjelman kestoaika (T_dry.1/2), tavallinen puuvillaohjelma vajaalla koneellisella pyykkiä	min 140	130 120
Tiivistymisen tehokkuusluokka
A (tehokkain) - G (vähiten tehokas) B B B
Tiivistymisen keskimääräinen tehokkuus täydellä koneellisella pyykkiä	% 87	87 87
Tiivistymisen keskimääräinen tehokkuus vajaalla koneellisella pyykkiä	% 87	87 87
Tiivistymisen keskimääräinen tehokkuus	% 87	87 87
Melutaso
Kuivaus täydellä koneellisella pyykkiä	dB (A) re 1 pW	65	65	65

Suomi 65

Liite

Samsung
Mallin nimi		DV9*TA0****	DV8*TA0**** DV7	*TA0****
Kapasiteetti kg		9,0 8,0 7,0
Tyyppi		Kondensaattori	Kondensaattori	Kondensaattori
Energiatehokkuus
A+++ (tehokkain) – D (vähiten tehokas) A++ A++ A++
Energiankulutus
Energiankulutus (AE_C) on laskettu160 kuivauskerran perusteella tavallista puuvillaohjelmaa käyttäen sekä täydellä että vajaalla koneellisella pyykkiä. Myös virransäästötilojen energiankulutus on laskettu. Todellinen käyttökertakohtainen energiankulutus riippuu siitä, miten laitetta käytetään.)	kWh/vuosi	258,0 235,0 211,0
Automaattinen rumpukuivaaja Kyllä Kyllä Kyllä
Energiankulutus (E_dry), tavallinen puuvillaohjelma täydellä koneellisella pyykkiä	kWh	2,15	1,85	1,65
Energiankulutus (E_dry.1/2), tavallinen puuvillaohjelma vajaalla koneellisella pyykkiä	kWh	1,12	1,10	1,00
Sammutustila ja päällejättötila
Virrankulutus sammutustilassa (P_o)täydellä koneellisella pyykkiä	W	0,50	0,50	0,50
Virrankulutus päällejättötilassa (P_l) täydellä koneellisella pyykkiä	W	5,00	5,00	5,00
Päällejättötilan kesto	min	10	10	10

Ohjelma, johon käytetään ohjeita tuotekyltistä ja vastaavasta asiakirjasta ("vakiopuuvillaohjelma", jota käytetään täysiin ja vajaisiin kuormiin, on vakiokuivausohjelma, johon tiedot kyltissä viittaavat). Tämä ohjelma soveltuu tavallisen normaalin kosteuden puuvillan pesuun ja on tehokkain ohjelma puuvillan pesun energiankulutukseen. Energiankulutustiedot voivat vaihdella edellä mainituista nimellisarvoista pyykkimäärästä, tekstiilityypeistä, linkouksen jälkeisestä jäännöskosteudesta, virransyötön vaihteluista ja valituista lisätoiminnoista riippuen.		Puuvilla Kauvaustaso 2 + (Rypistymisenesto poissa käytöstä)
ohjelman kesto vakio-ohjelmalla
Keskimääräinen ohjelma-aika tavalliselle puuvillaohjelmalle täydellä ja vajaalla koneellisella pyykkiä	min 173 159 144
Ohjelman kestoaika (T_dry), tavallinen puuvillaohjelma täydellä koneellisella pyykkiä	min 210 190 170
Ohjelman kestoaika (T_dry.1/2), tavallinen puuvillaohjelma vajaalla koneellisella pyykkiä	min 145 135 125
Tiivistymisen tehokkuusluokka
A (tehokkain) - G (vähiten tehokas) B B B
Tiivistymisen keskimääräinen tehokkuus täydellä koneellisella pyykkiä	% 86 86 86
Tiivistymisen keskimääräinen tehokkuus vajaalla koneellisella pyykkiä	% 86 86 86
Tiivistymisen keskimääräinen tehokkuus % 86 86 86
Melutaso
Kuivaus täydellä koneellisella pyykkiä	dB (A) re 1 pW	65 65 65

SAMSUNG
