KÄYTTÖOHJE RC8011A2 LG

Käyttö-ja huolto-ohje

LG Kuivausrumpu (2P\~25P)

Lue tämä käyttöohje huolellisesti läpi ennen laitteen käyttöönottoa.

Säilytä ohje myöhempää käyttöä varten.

Kirjoita muistiin laitteen malli- ja sarjanumero

Näitä tietoja tarvitaan huoltokutsun yhteydessä.

Brugermanual

LG Tørretumbler (26P\~51P)

Erittäin tilava rumpu

LG rumpukuivaimen kapasiteetti on eritterittäin suuri, 8,0kg.

Pienempi energiankulutus

Energiaa säästyy kuivausjärjestelmän huipputeknologian ja optimoidun lämmityksen ohjauksen ansiosta. Se merkitsee todellista rahan säästöä.

Lyhyempi kuivausaika

Tehokas ilmanvirtausmekanismi ja optimoitu lämmitin lyhentävät kuivausaikaa.

Edistyksellinen, hiljainen käyntiääni

Käyntiääni on erittäin hiljainen äänenvaimennus- ja seulontatekniikan ansiosta.

Helppokäyttöisyys

Leveää LED-näyttöä ohjataan sähköisillä ohjaimilla.

S isällys

Turvaohjeita 3

Asennusohjeita 6

Ulkonäkö ja muotoilu 9

Kuivausrummun käyttö 10

Kuivausrummun kunnossapito.... 16

Vinkkejä näppärälle käyttäjälle 19

Vianmääritys 21

Tekniset tiedot 23

Takuu 24

Turvaohjeita

Noudata näitä turvaohjeita, niin vältyt sähköiskulta, tulipalolta sekä laite- ja henkilövahingoilta.

VAARA

Tämä varoitusmerkki merkitsee kuolemanvaaraa tai vakavan vamman vaaraa.

Seuraavat toiminnot eivät ole sallittuja:

- V armista ennen virtajohdon kytkemistä, että pistorasia on maadoitettu ja että se on suojattu suojakytkimellä.

Maadoittamaton kytkentä voi vaurioittaa laitetta tai aiheuttaa sähköiskun.

- Älä kytke virtajohtoon, johon on liitetty useita muita laitteita. Älä käytä jatkojohtoja.

Jakelupisteen ylikuumeneminen voi aiheuttaa tulipalon.

- Laitteen purkamisen tai huollon saa suorittaa vain valtuutettu huoltomies.

Tämä voi aiheuttaa laitevian, tulipalon tai sähköiskun.

- Älä sijoita laitteen lähelle sähköliesiä, kynttilöitä tai mitään syttyviä aineita.

Tämä voi aiheuttaa osien sulamisen tai tulipalon.

- Älä käytä vioittunutta verkkovirtajohtoa äläkä sijoita johdon päälle painavia esineitä.

Vahingoittunut johto voi aiheuttaa tulipalon tai sähköiskun.

- Älä koske verkkovirtajohtoon tai kytkimiin märin käsin.

Tämä voi aiheuttaa sähköiskun.

- Pidä kiinni verkkovirtajohdon pistokkeesta, kun irrotat johdon pistorasiasta.

Tämä voi vioittaa sähköjohtoa ja aiheuttaa sähköiskun tai tulipalon.

- Puhdista verkkovirtajohdosta mahdollisesti liat ja tahrat, ja liitä se kunnolla pistorasiaan.

Pistotulpan likaantuminen tai virheelliset liitännät voivat aiheuttaa tulipalon.

Turvaohjeita

- Älä käytä vahingoittunutta verkkovirtajohtoa, pistoketta tai pistorasiaa.

Tämä voi aiheuttaa tulipalon tai sähköiskun.

- Pidä kaikki eläimet poissa laitteen ympäriltä.

Tämä voi aiheuttaa laitevaurioita tai lemmikeille sähköiskun.

- Asenna tai varastoi laite kuivaan sisätilaan.

Tämä voi aiheuttaa sähköiskun, tulipalon, laitevian tai vaurioita.

- Älä paina laitteen painikkeita terävillä esineillä, kuten ruuvitaltalla tai piikillä.

Tämä voi aiheuttaa sähköiskun.

- Älä käytä verkkovirtajohdon liittämiseen jatkojohtoa tai sovitinta.

Tämä voi aiheuttaa sähköiskun tai tulipalon.

- Älä kuivaa vaatekappaleita, joita on aiemmin puhdistettu, pesty, liotettu tai joista on poistettu tahroja käyttämällä tulenarkoja tai räjähdysvaarallisia aineita (esimerkiksi vahaa, öljyä, maalia, bensiiniä, rasvanpoistoaineita, kuivapesuliuottimia, kerosiinia jne.)

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

- Älä kastele laitetta vedellä.

Tämä voi aiheuttaa tulipalon tai sähköiskun.

- Älä sijoita laitteen läheisyyteen öljyjä tai tulenarkoja esineitä, kuten bensiiniä, vahaa tai voiteluaineita.

Tämä voi aiheuttaa myrkyllisten kaasujen muodostumista, osien vaurioitumisen, räjähdyksen tai tulipalon.

- Irrota verkkovirtajohto pistorasiasta puhdistuksen ja pitkien käyttökatkojen ajaksi.

Laitteen kastuminen tai likaantuminen voivat aiheuttaa sähköiskun.

- Pidä hyönteiset ja tuhoeläimet poissa laitteen lähettyviltä.

Tämä voi aiheuttaa laitevaurioita tai lemmikeille sähköiskun.

- Älä anna lasten tai lemmikkieläinten leikkiä laitteen päällä tai sen sisällä.

Lapset voivat pudota laitteen päältä. Lemmikit tai lapset voivat saada vammoja pyörivistä osista tai tukehtua jäädessään rummun sisään.

- Kun laite poistetaan käytöstä ja hävitetään, irrota luukku ja katkaise verkkovirtajohto, jotta laitetta ei voida ottaa uudelleen käyttöön.

Tämä voi aiheuttaa johdon vaurioitumisen tai laitevian.

T

urvaohjeita

- Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät leiki laitteella.

Lapset voivat pudota laitteen päältä. Lemmikit tai lapset voivat saada vammoja pyörivistä osista tai tukehtua jäädessään rummun sisään.

- Jos laitteessa käytetään jatkojohtoa, se on suojattava vesiroiskeilta ja kosteudelta.

Tämä voi aiheuttaa sähköiskun, tulipalon, laitevian tai vaurioita.

- Tekstiilit, joissa on ruokaöljyroiskeita tai jotka ovat kastuneet ruokaöljystä, voivat aiheuttaa tulipalon, eikä niitä saa laittaa kuivauusrumpuun.

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

- Vaatekappaleita, joita on aiemmin puhdistettu, pesty, liotettu tai joista on poistettu tahroja käyttämällä bensiiniä, kuivapesuliuottimia tai muita tulenarkoja tai räjähdysvaarallisia aineita, ei saa kuivata kuivausrummussa.

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

- Vaahtomuovista, kumista, muovista tai muista lämpöherkistä materiaalista valmistettuja tavaroita (esimerkiksi kylpyhuonemattoja, liukuestemattoja tai sadetakkeja) ei saa kuivata rummussa lämmöllä.

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

- Kuivausrummussa ei saa kuivattaa muovia sisältäviä tekstiilejä, kuten suihkuhattuja tai vauvojen ruokalappuja.

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

- Jos kuivain asennetaan matolle, ulostuloilma voi vaurioittaa mattoa.

Tämä voi aiheuttaa räjähdyksen tai tulipalon.

A sennusohjeita

Asenna kuivauusrumpu seuraavien ohjeiden mukaisesti. Tämä käyttöohje sisältää keskeiset tiedot koskien laitteen käyttöä ja käyttöönoton valmistelua, minkä vuoksi on tärkeää perehtyä ohjeeseen huolellisesti ennen jokaista käyttöönoton tai käytön vaihetta. Lue huolellisesti vaaroja ja varoituksia koskevat kohdat.

Asennusohjeet on suunnattu valtuutetulle asentajalle, jonka tulee perehtyä ohjeisiin huolellisesti.

Turvaohjeita

Vamman vaara

Älä nosta kuivauusrumpua yksin, sillä se on erittäin painava.

Älä nosta kuivauusrumpua liikkuvista osista tai oven salvasta, sillä ne saattavat irrota.

Kompastumisvaara

Älä jätä letkuja tai johtoja roikkumaan, sillä niihin voi kompastua. Kiinnitä letkut ja johdot kunnolla.

Tarkista, että laite on ehjä kuljetuksen jälkeen.

Älä asenna laitetta, jos havaitset sen vahingoittuneen.

Epäselvissä tapauksissa ota yhteys jälleenmyyjään. Kuljeta kuivausrumpu aina tyhjänä.

Älä sijoita laitetta kaasukäyttöisen lieden, keittimen, lämmittimen tai silmänkorkeudelle sijoitetun grillin läheisyyteen, sillä liekit saattavat vahingoittaa kuivauusrumpua. Jos laite asennetaan työtason alle, sen ympärille tulee jättää 15 mm vapaata tilaa, jotta ilma pääsee esteettä kiertämään pois takapinnan ilmanpoistoaukosta. Ilmankierto vaikuttaa veden tiivistymiseen kuivauksen aikana.

Jos kuivausrumpu ja pyykinpesukone asennetaan päällekkäin, laitteet tulee kytkeä erillisiin verkkoliitäntöihin ja pistorasioihin.

Kaksisuuntaista sovitinta tai jatkojohtoa ei pidä käyttää.

Voit säästää tilaa asentamalla kuivausrummun pesukoneen päälle. Torniasennussarjoja on saatavana jälleenmyyjältä.

Ohjeet kalusteasennukseen

LG-kuivausrumpu voidaan sijoittaa edestä täytettävän pyykinpesukoneen päälle. Laitteet tulee kiinnittää toisiinsa torniasennussarjan avulla (ks. seuraava sivu). Asennuksen saa suorittaa vain valtuutettu asentaja, jotta kokoonpano on varmasti tukeva ja turvallinen. Jos asennusta ei tehdä asianmukaisesti, rumpu saattaa pudota käytössä pois paikoiltaan.

Joistakin pyykinpesukoneista on saatavana erityisiä, torniasennukseen suunniteltuja malleja, joten neuvon kysyminen asentajalta on olennaisen tärkeää.

VAROITUS

VAROITUS: virtajohto

Useimmat laitteet suositellaan kytkettäviksi omaan piiriinsä eli haroittamattomaan pistorasiaan, joka antaa virtaa vain kyseiselle laitteelle. Tarkista suositus laitteen käyttöohjeesta. Pistorasioita ei saa ylikuormittaa. Ylikuormitetut, irronneet tai vahingoittuneet pistorasiat, jatkojohdot, rispaantuneet virtajohdot sekä vahingoittuneet tai halkeilleet johtimien eristeet ovat vaarallisia. Ne voivat aiheuttaa sähköiskun tai tulipalon. Tarkista laitteen virtajohto säännöllisesti. Jos virtajohto on vahingoittunut tai sen kunto on heikentynyt, irrota johto pistorasiasta äläkä käytä laitetta. Vaihdata virtajohto uuteen valtuutetussa huoltoliikkeessä. Suojaa virtajohto fyysiseltä ja mekaaniselta rasitukselta, kuten kiertymiseltä, silmukoitumiselta, taittumiselta ja puristuksiin jäämiseltä. Pidä virtajohto poissa kulkuväyliltä, ettei sen päälle astuta. Kiinnitä erityistä huomiota pistotulppien ja pistorasioiden kuntoon sekä johdon kuntoon kohdassa, jossa se tulee ulos laitteesta.

A sennusohjeita

MAADOITUSOHJE

Laite tulee kytkeä maadoitettuun pistorasiaan. Vahingon tai toimintavirheen sattuessa maadoitettu liitäntä pienentää sähköiskun vaaraa tarjoamalla sähkövirralle turvallisen poistumisreitin.

Tämä laite on varustettu verkkovirtajohdolla, jossa on maadoitusjohdin ja maadoitettu virtapistoke. Pistoke tulee asentaa paikallisten sähkösäädösten mukaisesti asennettuun, maadoitettuun pistorasiaan.

Lisämaadoitusohjeita

Joillakin alueilla säädökset vaativat laitteiden lisämaadoittamista. Lisämaadoitukseen tarvittavat varusteet, kuten johtimet, pidikkeet ja ruuvit, tulee hankkia tarvittaessa erikseen.

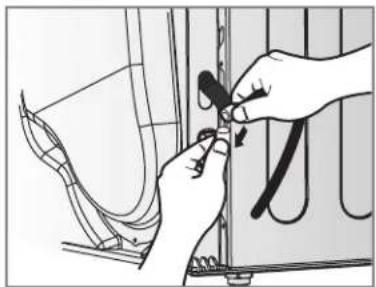

Kondenssiveden poisto

Kuivain voi poistaa kondensoituneen veden suoraan siirtämättä sitä vesisäiliöön. Laite pumppaa veden suoraan ulos kuivaimesta.

Huomaa

Hyvän kuivaustehon varmistamiseksi laite on hyvä asentaa siten, että sen takaosa ei tule seinään kiinni.

Päällekkäisasennussarja

Jos tämä kuivain halutaan asentaa LG-pesukoneen päälle, tarvitaan LG-päällekkäinasennussarja.

Pesukoneen päälllyslevyn koko

Malli		600 mm550 mm

- V alitse sopiva asennussarja pesukoneen päällyslevyn koon mukaan.

Mikäli haluat asentaa rumpukuivaimen LG-pesukoneen päälle, hanki pesukoneen päällyslevyn koolle sopiva LG-päällekkäisasennussarja.

A

sennusohjeita

Kuivausrummun asettaminen suoraan

1. Kuivausrummun asettaminen suoraan ehkäisee melua ja tärinää.

Asenna laite kuivaan, huonelämpöiseen tilaan, ja sijoita se vakaalle ja tasaiselle alustalle. Älä säilytä laitteen lähellä tulenarkoja aineita.

1. Jos kuivauusrumpu ei ole suorassa, säädä etusäätöjalkoja ylös tai alas tarpeen mukaan.

Nosta laitetta kiertämällä säätöjalkoja myötäpäivään, ja laske laitetta kiertämällä säätöjalkoja vastapäivään. Säädä jalkoja, kunnes laite ei keinu eteen- ja taaksepäin tai sivusuunnassa.

* Laitteen suoruuden tarkistaminen Oikein tasattu laite ei keinu tai liiku pystysuunnassa, kun laitteen kannen vastakkaisia kulmia painetaan alaspäin. (Muista tarkistaa molemmat kulmaparit). Jos laite keinuu kannen kulmia painettaessa, säätöjalat tulee säätää uudelleen.

U

Ikonäkö ja muotoilu

Käyttöpaneeli

Ohjelmanvalintataulukko

Automaattiset kuivausohjelmat			Vakio-ohjelma
Puuvilla (valkoinen ja värillinen) (Huomaa!) Jos kuivaat arkoja materiaaleja, valitse “hellävarainen” (Gentle) kuivaus painamalla lisävalinnat (Option) -painiketta	Pyyheliinat, aamutakit ja liinavaatteet	Paksut ja tikatut kankaat	Täysin kuiva ( 11 )
	Froteepyyhkeet, astiapyyhkeet, pyyheliinat ja liinavaatteet	Paksut ja tikatut itsesiliävät kankaat	Erittäin kuiva ( 12 )
	Kylpypyyhkeet, astiapyyhkeet, alusasut, puuvillasukat	Itsesiliävät kankaat	Kaappikuiva ( 13 )
	Lakanat, tyynyliinat, pyyhkeet	Osittain itsesiliävät kankaat, vaativat kevyen silityksen	Hieman kostea ( 14 )
	Liinavaatteet, pöytäliinat, pyyhkeet, T-paidat, poolopaidat ja työvaatteet.	Itsesiliävät kankaat	Silityskuiva ( 15 )
Kirjopyykki (Huomaa!) Jos kuivaat arkoja materiaaleja, valitse “hellävarainen” (Gentle) kuivaus painamalla lisävalinnat (Option) -painiketta.	Liinavaatteet, pöytäliinat, urheiluvaatteet, anorakit, huovat	Paksut ja tikatut itsesiliävät kankaat	Erittäin kuiva ( 16 )
	Paidat, puserot Itsesiliävät	kankaat	Kaappikuiva ( 17 )
	Housut, puvut, hameet, puserot	Silitystä vaativat kankaat	Silityskuiva ( 18 )
Nopea Kuivaus	Kaikenlaiset liinavaatteet ja pyyhkeet, paitsi erikoismateriaalit	Pienet määrät sopivan laatuisia nopeasti kuivuvia pyykkejä	-
Erikoisohjelmat
Hienopyykki	Silkki, ohuet naisten vaatteet, alusasut	Lämmölle arat kankaat, kuten keinokuidut	-
Urheiluasusteet	Urheiluasut, treenivaatteet	100% polyesteri	-
	VillaVilla	Villakankaat	-
	LiinavaatteetTilaa vievä Suurikokoiset kuivattavat		-
Aikakuivaus
	Kaikki oikomista vaativat kankaat on rumpukuivattava kylmässä lämpötilassa.Tuuletus-
Lämmin	Kylpypyyhkeet, kylpytakit, astiapyyhkeet, akryylikuituiset tikkikankaat	Pienet vaatteet & esikuivattu pyykki Normaalit kankaat, korkea kuivauslämpötila	-

VAARA!

Jos kuivattavan pyykin määrä on alle 1 kg, käytä lämmintä ajastettua kuivausohjelmaa.

Villaiset tulisi kuivata villaohjelmalla (Wool) ja lämmölle arat vaatteet, kuten silkki, alusasut, tulisi kuivata “Hienopyykki” ohjelmalla.

Noudata suositeltuja täyttömääriä erikoismateriaaliohjelmia käyttäessäsi. (Katso sivu 19)

Mikäli näin ei menetellä, voidaan päätyä ei-toivottuun kuivaustulokseen.

Ennen kuivausrummun käyttöönottoa

※ Ennen kuivausrummun käyttöönottoa on hyvä tarkistaa muutamia asioita.

Kun laite on purettu pakkauksesta, tulee tarkistaa, että se on ehjä ja asianmukaisesti asennettu.

1. Tarkista vesivaa'an avulla, että kuivausrumpu on suorassa. Säädä säätöjalkoja tarvittaessa.
2. Tarkasta keskeiset osat, kuten vedenkeruusäiliö, ohjauspaneeli ja rumpu.
3. Käynnistä laitteen kuivaustoiminto 5 minuutin ajaksi ja varmista, että rummun sisäosa lämpenee.
4. Kun kuivaurumpu on uusi, jätä luukku auki ja vedä pistoke seinästä käytön jälkeen, jotta rumpu tuulettuu ja mahdolliset hajut haihtuvat.

1. Kytke virta.

Paina ensin virtapainiketta.

Painikkeen yläpuolella sijaitseva merkkivalo syttyy osoittaen, että laite on toimintavalmis.

2. Avaa ovi.

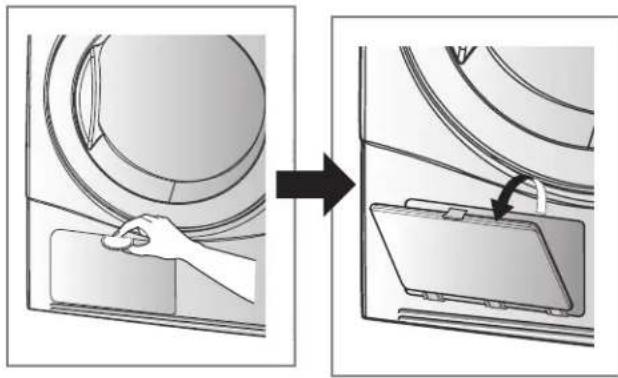

3. Tarkasta nukkasuodatin ja vedenkeruusäiliö.

Luukun vieressä sijaitseva nukkasuodatin tulee puhdistaa ennen jokaista käyttökertaa tai sen jälkeen. Avaa luukku ja tarkista, että nukkasuodatin on puhdas. Katso nukkasuodattimen puhdistusohjetta sivulla 16. Vedenkeruusäiliö tulee tarkastaa ja tarvittaessa tyhjentää ja puhdistaa. Tämä parantaa kuivaustulosta.

4. Lajittele pyykki ja pane se rumpuun.

Pyykki tulee lajitella tyypin ja kuivuuden mukaan ennen rumpuun panemista. Tarkista myös, että kaikki nauhat ja hihnat ovat kunnolla kiinni.

Täytä rumpu takaa lähtien, ja jätä rummun etuosa ja lukon kohta vapaaksi.

Muutoin rummun lukitusmekanismi ja vaatteet saattavat vahingoittua.

Tarkista nukkasuodatin.

uivausrummun käyttö

5. Sulje luukku.

Ennen kuin suljet luukun, varmista, että pyykit on asetettu oikein ja että rummussa ei ole vieraita esineitä.

VAROITUS

- Varo, ettet jätä pyykkiä täyttöluukun kannen ja kumitiivisteen väliin

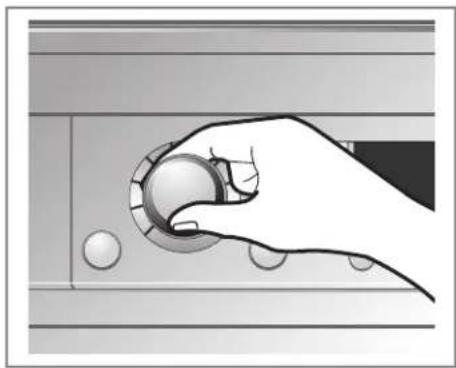

6. Valitse kuivausohjelma.

Valitse kuivausohjelma kiertämällä ohjelmanvalitsin halutun ohjelman kohdalle. Jos painat Käynnistys/Pysäytys painiketta valitsematta kuivausohjelmaa, Kaappikuiva-kuivausohjelma käynnistyy [Lisätietoja kuivausohjelman valintataulukosta (sivu 10)].

7. Paina Start (Käynnistys)-painiketta.

Rummun pyörimisääni alkaa kuulua.

8. Ohjelman päätyttyä avaa luukku ja tyhjennä rumpu.

Huomio! Rummun sisäosat saattavat olla vielä kuumia.

(Käyntiaika vaihtelee valitun kuivausohjelman ja muiden asetusten mukaan.)

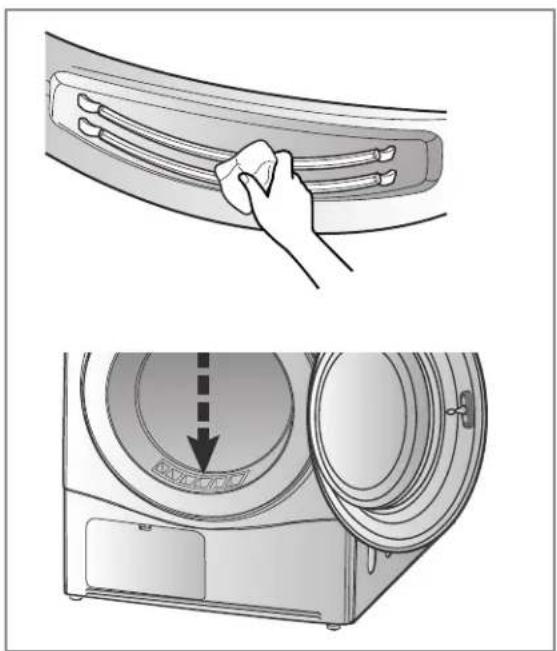

9. Puhdista nukkasuodatin ja tyhjennä vedenkeruusäiliö.

Nukkasuodatin tulee puhdistaa jokaisen käyttökerran jälkeen.

10. Kytke virta pois päältä.

Paina Virtakytkin-painiketta.

VAROITUS

• V aro vahingoittamasta nukkasuodatinta, kun puhdistat sen pölynimurilla. Poista kertynyt pöly mieluiten pölyharjan avulla.
• Jos luukku täytyy avata ohjelman aikana, pysäytä ohjelma Käynnistys/Pysäytys-painikkeella ja odota, että rumpu on kokonaan pysähtynyt ennen luukun avaamista.

Valitse kuivausohjelma.

Puhdista ovinukkasuodatin.

Korikuivaus

Kuivauskori sijoitetaan kuivausrummun sisään kuvan osoittamalla tavalla. Poista kuivauskori kuljetuspakkauksesta ennen käyttöä. Korissa kuivataan tekstiilit, jotka eivät sovellu rumpukuivaukseen kuten neulepuserot ja arat tekstiilit. Lämpenevä kuivauskori sallii rummussa olevan lämpimän ilman kiertää tasaisesti, mikä takaa tehokkaan ja tasaisen kuivaustuloksen. Valitse Korikuivaus-ohjelma ja määritä haluttu kuivausaika.

Kuivauskorin käyttö:

1.Avaa luukku.
2.Älä poista nukkasuodatinta.
3.Aseta kuivauskori kuivausrummun luukun alaosan tasalle. Tue kuivauskori rummun takaseinään. Paina kehyksen etuosa alas.
4. Sijoita kosteimmat tekstiilit korissa päällimmäisiksi. Jätä tekstiilien ympärille vapaata tilaa, jotta ilma pääsee kiertämään esteetta. Kori pysyy paikoillaan, mutta rumpu pyörii normaalisti.
5.Sulje luukku.
6. Valitse Tuuletus-korikuivaus ja tarvittaessa lämpötila Low - Viileä. Aseta kuivaukseen tarvittava käyntiaika. Katso tiedot seuraavasta taulukosta.

Huomaa

Tarkista nukkasuodatin ja poista siihen mahdollisesti kertynyt nukka.

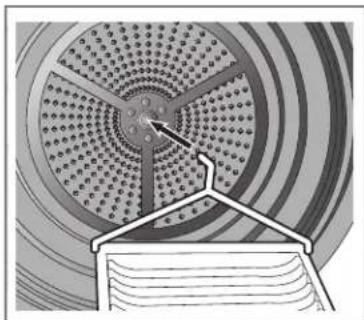

1. Aseta korin kannake rummun takaseinän loveen.

2. Kuivaa korissa hienopyykki ja urheilujalkineet.

RC8011A1/B1/C1

Ajastus ( Ⓤ )

Ajastustoiminnon avulla voit siirtää kuivauksen loppumisaikaa.

Maksimiviive on 19 tuntia.

Minimiviive on 3 tuntia.

1. Kytke virta.
2. Valitse toiminto
3. Aseta ajastusviive tunteina
4. Paina käynnistys-/taukopainiketta

Suosikki ( ☆ )

"Suosikki"-toiminnon avulla voit valita kuivaustarpeittesi mukaan tietyt kuivausasetukset suosikeiksesi.

Kun olet tallentanut suosikkiasetukset, voit helposti käyttää niitä aina uudelleen.

Esimerkki: Kytke virta, valitse erittäin kuiva

- puuvillakuivaus ja matala lämpötila ja pöyhintä ja paina sitten "Suosikki" - painiketta, kunnes kuulet kuivaimesta piippaavan äänen.

Ääni kuuluu n. 3 sekunnin kuluessa. uosikkiasetukset on nyt tallennettu.

Seuraavalla kerralla, kun kytket virran kuivaimeen ja painat "Suosikki" - painiketta, laite valitsee asettamasi suosikkiasetukset.

Bijkomende functies

Rypyton ( )

Pöyhintätoiminto estää vaatteita rypistymästä, mikäli pyykkiä ei poisteta rumpukuivaimesta heti kuivauksen päätyttyä.

Pöyhintätoiminnossa rumpu pyörii ajoittain kuivauksen loputtua.

Mikäli ovi avataan pöyhinnän aikana, toiminto pysähtyy.

Rummun valo / Käsinsilitys

Rummun valo (Lasiovi)

- rumpuvalotoiminnon avulla voit nähdä kuivauksen aikana rummun sisällön. Tämä helpottaa kuivauksen etenemisen seurantaa.

Käsinsilitys (Läpinäkymätön ovi)

- Tässä toiminnossa pyykki jää kosteammaksi silitystilaa varten.

Huomaa

Tämä toiminto on käytössä ainoastaan puuvillan - silitys ja seka - silitys jaksoissa.

- Lisää aikaa / Vähennän aikaa

Valitse haluamasi kuivausaika lisää aikaa / vähennän aikaa -painikkeilla.

Huomaa

Nämä painikkeet ovat käytettävissä vain ajastetun kuivaustoiminnon yhteydessä ja ennen kuin painat käynnistys/tauko-painiketta.

Lapsilukko otetaan käyttöön painamalla lisää aikaa / vähennän aikaa -painikkeita yhtä aikaa n. 3 sekunnin ajan.

Kun lapsilukko on käytössä, led-näytöllä näkyy "CL".

Huomaa

Lapsilukko poistetaan käytöstä painamalla lisää aikaa / vähemmän aikaa -painikkeita yhtä aikaa n. 3 sekunnin ajan.

Lisävalinnat ( √ )

Hellävarainen (Gentle)

- Tämä toiminto lyhentää tai pidentää kuivausaikaa nostamalla tai laskemalla lämpötilaa. - Tätä toimintoa käytetään ainoastaan puuvillan ja sekakankaiden jaksoissa.

Silitysäänimerkki (Damp Dry Beep)

- Tämä toiminto ilmoittaa äänimerkillä, milloin pyykki on sopivinta silitykseen. - Tätä toimintoa käytetään ainoastaan puuvillan ja sekakankaiden jaksoissa. - Et voi käyttää “puolikosteaa hälytystä” jos valitset silityskuivaustason.

Pöyhintä (Crease Care)

- Tämä toiminto vähentää pyykin rypistymistä. - Tämä toiminto asetetaan automaattisesti, kun valitset ainoastaan sekakangasjakson mutta peruutus ei ole enää mahdollista.

Huomaa

Valintaa voidaan muuttaa painamalla valintanumeropainikkeita.

• Yhden kerran: Hellävarainen toiminta valittuna.
• K aksi kertaa: Puolikuivahälytystoiminto valittuna.
• 3 kertaa: Hellävarainen ja puolikuivahälytys valittuna.
• 4 kertaa: Ei valintaa

Äänimerkki (

Tämän toiminnon avulla voit säätää äänimerkin äänenvoimakkuutta.

uivausrummun kunnossapito

Kuivausrummun kunnossapito

Kuivausrummun kunnossapitäminen ei ole vaikeaa. Sinun tarvitsee vain noudattaa seuraavia ohjeita.

Nukkasuodattimen puhdistaminen

Clean Filter (Puhdista suodatin) jokaisen käyttökerran jälkeen, mutta tarkista puhtaus myös ennen kuivaamista. Suodatin tulee puhdistaa myös Clean Filter (Puhdista suodatin)-merkkivalon palaessa. Tällöin laite antaa myös äänimerkkejä ohjelman ollessa käynnissä. Suodattimen puhdistaminen lyhentää kuivausaikaa, vähentää virrankulutusta ja pidentää kuivausrummun käyttöikää.

1. Avaa luukku

1. Puhdista suodaatin pölynimurilla tai huuhtelemalla se juoksevan vedena alla.

1. Pane suodatin takaisin paikoilleen.

- Työnnä suodatin kunnolla paikoilleen, muuten luukun sulkemisessa voi ilmetä ongelmia.

Älä puhdista nukkasuodatinta vedellä. Vesi suodattimessa voi huonontaa kuivaustulosta.

Nukkasuodattimen puhdistaminen kuivausohjelman aikana

Jos Puhdista suodatin -merkkivalo vilkkuu kuivausohjelman aikana, suodatin tulee puhdistaa heti.

1. Anna rummun jäähtyä hetki ja puhdista suodatin ohjeiden mukaisesti.
2. Paina Käynnistys/Pysäytys-painiketta.

Vedenkeruusäiliön tyhjentäminen

Tiivistynyt vesi kerääntyy vedenkeruusäiliöön. Vedenkeruusäiliö on hyvä tyhjentää jokaisen käyttökerran jälkeen. Säiliön tyhjentämättä jättäminen saattaa heikentää kuivaustulosta. Jos vedenkeruusäiliö on täynnä, Tyhjennä vesimerkkivalo vilkkuu kuivausohjelman aikana, ja laite antaa äänimerkkejä. Vedenkeruusäiliö tulee tällöin tyhjentää tunnin kuluessa.

1. Vedä vedenkeruusäiliö ulos.

1. Kaada säiliön sisältö viemäriin.

1. Pane säiliö takaisin paikoilleen.
2. Paina Käynnistys/Pysäytys-painiketta.

Huomaa

Pesukoneen korkean linkoamisnopeuden käyttö vähentää energiankulutusta.

Korkea ympäröivä lämpötila ja pieni huonetila voivat pidentää kuivausaikaa ja suurentaa sähkönkulutusta.

VAROITUS

Älä missään tapauksessa juo kondensoitunutta vettä!

VAROITUS

Jos pesun aikana ei käytetä suurta linkousnopeutta, energiankulutus ja kuivausaika lisääntyvät. Joissakin tapauksissa merkkivalo "Tyhjennä vedenkeruusäiliö" vilkkuu, jolloin kuivaurumpu saattaa pysähtyä.

K

uivausrummun kunnossapito

Vedenkeruusäiliö

Vedenkeruusäiliö on tärkeä osa onnistunutta kuivaustulosta, siksi se vaatii käyttäjältä erityistä huomiota. Vedenkeruusäiliö on hyvä puhdistaa 3–4 kertaa vuodessa tai kun kondenssiosan puhdistuksen merkkivalo vilkkuu.

1. Avaa vedenkeruusäiliön kansi kolikon tai ruuvitaltan avulla.

1. Avaa suojakansi lukitusvipua kääntämällä.

1. Poista vedenkeruusäiliö vetämällä se ulos pitämällä kiinni etuosan lovesta. (Käsittele säiliötä varoen.)

1. Puhdista säiliö huuhtelemalla sitä juoksevan veden alla niin, että vesi virtaa säiliön läpi.

1. Pane säiliö ja muut osat takaisin paikoilleen päinvastaisessa järjestyksessä.

!

VAROITUS

• Jos laitetta käytetään, kun lämmönvaihdin on tukkeentunut nukasta, se saattaa vahingoittaa kuivainta. Se lisää myös energiakulutusta
• Älä käytä teräviä esineitä lämmönvaihtimen puhdistamiseen. Ne saattavat vahingoittaa sitä ja aiheuttaa vuotoja.
• Älä koskaan käytä kuivainta ilman lämmönvaihdinta.

K

uivausrummun kunnossapito

Ilmanvaihtoritilä ja jäähdytysilman tuloritilä

Imuroi etuilma-aukon ritiä puhtaaksi 3–4 kertaa vuodessa, jotta siihen ei pääse kertymään ilmanottoa heikentävää nukkaa tai likaa.

Lämmin ilma poistuu tuuletusaukon ritilän lävitse.

Tiivistyneen veden tyhjennys

Tavallisesti tiivistyvä vesi tyhjenee vedenkeruusäiliöön, jonka käyttäjä tarvittaessa tyhjentää. Vedenkeruusäiliön sijasta tiivistyvä vesi voidaan säätää valumaan tyhjennysletkun kautta suoraan viemäriin, etenkin torniasennetun kuivausrummun ollessa kyseessä. Tyhjennysletkun asennussarjan avulla veden tyhjennysreittiä voidaan muuttaa ja tyhjentää vesi suoraan viemäriin säiliön sijasta.

1. Vedä

liitäntäsarja ulos.

vedenkeruusäiliön letku liitäntäsarjasta.

tyhjennysletku liitäntäsarjaan.

Kosteusanturi mittaa kuivauksen aikana pyykissä jäljellä olevaa kosteutta, minkä vuoksi anturi on pidettävä ehdottoman puhtaana.

Puhdistettaessa poistetaan anturin pinnalle kertyvä kalkki.

Pyyhi rummun sisällä olevat anturit puhtaiksi (ks. kuva).

Kuivausohjeet ja tehonkulutus

Kuivaustoiminto		Kuivaimen Kapasiteetti	Näytetty kuivausaika (sis. jäähymisaika)	Sähkönkulutus
Puuvilla	Silitytskuiva	8kg	97min	3.55 kWh
	Hieman kostea*	8kg	103min	4.49 kWh
	Kaappikuiva	8kg	115min	4.52 kWh
kirjopyykki	Kaappikuiva	4kg	48min	1.70 kWh
Nopea kuivaus		2kg	50min	1.41 kWh
Erikoisoh-jelmat	Hienopyykki	1.5kg	45min	0.85 kWh
	Urheiluasusteet	1.5kg	30min	0.69 kWh
	Villa	1kg	21min	0.45 kWh
	Tilaa vievä	2.5kg	60min	2.85 kWh

* Testattu EN61121 : 2005 -testiohjelman mukaisesti.
- Energian kulutus ei ehkä ole sama kun "Energiankulutus" taulukon arvot pesukoneen kierrosluvuista johtuen asennus- ja käyttötilojen aikana.

Villatekstiilit

Muotoile ne kosteina ja kuivaa tasolla.

Neulotut ja virkatut tekstiilit

Jotkin neulotut ja virkatut tekstiilit saattavat kutistua rumpukuivattaessa.

Siliävät tekstiilit ja keinokuidut

Älä täytä rumpua liian täyteen. Ota siliävät tekstiilit rummusta heti varsinaisen kuivausohjelman päätyttyä.

Vauvanvaatteet ja yöasut

Noudata aina valmistajan suositusta.

Kumi ja muovi

Älä kuivaa kumisia tai muovisia tuotteita kuivausrummussa. Esimerkiksi:

a) Esiliinat, ruokalaput ja istuinsuojat
b) Verhot ja pöytäliinat
c) Kylpytilojen matot

Lasikuitu

Älä kuivaa lasikuitutuotteita kuivausrummussa.

Rumpuun jäävät lasihiukkaset tarttuvat myöhemmin vaatteisiin ja aiheuttavat ihoärsytystä.

Tekstiilien pesumerkinnät

Tekstiilien pesussa ja kuivauksessa tulee noudattaa valmistajan pesumerkintöjä.

Pyykit tulee lisäksi lajitella koon ja tekstiilityypin mukaan.

Koneen oikea täyttö säästää virtaa ja aikaa sekä parantaa kuivaustulosta.

Tekstiilien pesumerkintöjä:

Merkintä Ohje
	Kuivaus
	Rumpukuivaus
	Rumpukuivaus/siliävä ohjelma
	Rumpukuivaus/varovainen ohjelma
	Rumpukuivaus kielletty
	Kuivaus kielletty
	Korkea kuivauslämpö
	Keskikorkea kuivauslämpö
	Alhainen kuivauslämpö
	Viileä kuivauslämpö
	Kuivaus narulla
	Kuivaus tippuvana
	Tasokuivaus
	Kuivaus varjossa

inkkejä näppärälle käyttäjälle

Varaosat

Tarvittavien varaosien kustannukset riippuvat takuuehdoista. Takuun kattamat osat toimitetaan ilmaiseksi. Jos takuu on rauennut, varaosat on hankittava omalla kustannuksella huoltopisteestä.

Kuivaimen hävittäminen

Suosittelemme, että rumpukuivain hävitetään turvallisesti ja pidetään pois lasten ulottuvilta vahinkojen välttämiseksi.

Ovi ja kansi sekä muut ulkonevat osat on irrotettava ja virtajohto on katkaistava laitteen käytön estämiseksi. Tämän jälkeen kuivain voidaan hävittää turvallisesti.

Yhteydenotot huoltopalveluun

Jos kuivaimessa on jotakin vikaa, käy ensin läpi vianetsintätaulukko. Mikäli et löydä vikaa tai et kykene korjaamaan sitä itse, ota yhteys huoltopisteseen.

Huoltopalvelu tarvitsee mm. seuraavat tiedot:

1. Nimesi, osoitteesi ja postinumerosi
2. Puhelinnumerosi
3. Vian kuvaus
4. Kuivaimen mallinumero ja sarjanumero
5. Laitteen ostopäivä

Lisävarusteet

- Kuivaimen mukana toimitetaan mm. seuraavat lisävarusteet

1. Kondenssiveden poistoletku

1. Letkunpidike

Päällekkäisasennussarja

①

Pidike: 2EA, ruuvi: 4EA

②

Pidike: 2EA, ruuvi: 4EA

• Päällekkäinasennussarjan valinta
• Kuva ①: Pesukoneen päällyslevyn koko 550
• Kuva ②: Pesukoneen päällyslevyn koko 600

Mikäli haluat asentaa laitteet päällekkäin, kuivain on asennettava LG-pesukoneen päälle. Tätä varten on hankittava lisävarusteena saatavissa oleva päällekkäinasennussarja.

Vianetsintäohjeet

Säästääksesi aikaa ja rahaa, tutustu seuraaviin ohjeisiin ennen kuin otat yhteyttä huoltopalveluun.

Kysymys / Onqelma	Mitä tehdä / Korjaus
Kuivain ei toimi	1. Tarkista, että virtajohto on kytketty pistorasiaan.2. Tarkista, että olet painanut käynnistä-painiketta.3. Tarkista, että rummun ovi on kunnolla kiinni.4. Tarkista, että huoneen lämpötila on alle 5°C.5. Tarkista, ettei sulake ole palanut tai ettei suojakytkin ole lauennut, ja vaihda nämä tarvittaessa.(Vaara! Sähkökäyttöisissä kuivaimissa on yleensä kaksi sulaketta tai suojakytkintä.) Vesisäiliön tyhjentämisen ja/tai suodattimen puhdistamisen jälkeen laite on käynnistettävä painamalla käynnistyspainiketta.
Kuivaaminen kestää kauan	1. Nukkasuodatin on puhdistettava jokaisen kuivauskerran jälkeen.2. Tarkista, että vesisäiliö on tyhjennetty.3. Tarkista kondenssiyksikön puhtaus.4. Varmista, että valitset vaatetyypille sopivan ohjelman.5. Tarkista, etteivät tuuletusritilä ja laitteen takaosan tuuletusaukot ole tukkeutuneet.6. Tarkista, etteivät vaatteet ole hyvin märkiä.7. Tarkista, että olet valinnut sopivan ohjelman.8. Tarkista, ettei kuivaimessa ole liikaa pyykkiä.
“Puhdista suodatin” (Clean Filter)-merkkivalo vilkkuu	1. Tarkista, onko nukkasuodatin puhdistettu.2. Tarkista, onko kondenssiyksikkö likainen.
Vaatteissa on runsaasti nukkaa/nöyhtää	1. Tarkista, onko nukkasuodatin puhdas.2. Tarkista, että kuivaimessa on vain puhtaita vaatteita.3. Tarkista, että rummussa on vain sopivan tyyppisiä materiaaleja.4. Tarkista, ettei kuivaimessa ole liikaa pyykkiä.5. Tarkista, ettei vaatteiden taskuihin ole jäänyt paperinenäliinoja tai vastaavia.
Kuivaukseen kuluva aika vaihtelee	Kuivausaika riippuu lämpötila-asetuksesta, pyykkien määrästä, materiaaleista, pyykin kosteudesta ja nukkasuodattimen puhtaudesta.
Vettä valuu ulos laitteesta	Tarkista, että rummun ovi ja tiiviste ovat puhtaat ja ettei niissä ole vaurioita.
Vaatteet ovat rypistyneet	Tarkista, ettei kuivaimessa ole liikaa pyykkiä. Kokeile lyhyempää kuivausaikaa ja poista kuivattavat pyykit silloin, kun ne ovat vielä hieman kosteita.
Vaatteet ovat kutistuneet	Kutistumisen ehkäisemiseksi seuraa tarkasti materiaalien hoito- ja käyttöohjeita, sillä jotkut materiaalit kutistuvat pesussa luonnostaan.Jotkut kankaat voidaan pestä, mutta ne kutistuvat, jos niitä kuivataan rumpukuivaimessa.

ianmääritys

Virheilmoitukset

• dE : Led-näyttöön ilmestyy " ", mikäli laitteen ovi on jäänyt auki. Sulje ovi ja käynnistä kuivain painamalla käynnistyspainiketta.
  • tE1,tE2,tE3,tE4 : Jos näytöllä on jatkuvasti virheilmoituksia, irrota ota yhteys huoltopisteseen.

Rummun valo ei toimi

- Ota yhteyttä huoltopalveluun

Sähkövaatimukset

Jännite Taajuus	Teho (maks.)
230 V 50 Hz 2600

Tarkista laitevaatimukset laitteessa olevasta arvokilvestä.

Vanhojen laitteiden hävittäminen

1. Tämä merkki tuotteessa tarkoittaa, että tuote kuuluu sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2002/96/EY soveltamisalaan.
2. Kaikki elektroniset laitteet ovat ongelmajätettä, joten ne on toimitettava paikalliseen keräyspisteeseen.
3. Vanhan laitteen asianmukainen hävittäminen ehkäisee mahdollisia ympäristöön ja terveyteen kohdistuvia haittavaikutuksia.
4. Lisätietoa vanhan laitteen hävittämisestä saat ottamalla yhteyden paikallisiin viranomaisiin, kierrätyskeskukseen tai myymälään, josta ostit laitteen.

Takuu ei kata:

Huoltokäyntejä asiakkaan luo opastamaan laitteen käytössä.

Vääränsuuruiseen jännitteeseen kytkemisestä aiheutunutta vikaa.

Onnettomuuden, laiminlyönnin tai väärinkäytön aiheuttamaa vikaa.

Muun kuin tavallisen, käyttöohjeen mukaisen kotikäytön aiheuttamaa vikaa.

Tuhoeläinten, kuten rottien tai torakoiden, aiheuttamaa vikaa.

Normaalia melua tai tärinää, esim. vedentyhjennysääni, rummun pyörimisääni tai merkkiäänet.

Asennuksen korjaamista, kuten laitteen tasausta tai poistoputken säätämistä.

Normaaleja, käyttöohjeessa kuvattuja kunnossapitotoimenpiteitä.

Vieraiden esineiden (esim. kivet, naulat, kaarituet ja napit) poistoa laitteen pumpusta tai poistoletkun suodattimesta.

Sulakkeiden vaihtoa, johdotusta tai viemäröintiä.

Virheellisesti tehtyjen korjausten oikaisua.

Viallisen laitteen aiheuttamia suoria ja epäsuoria vahinkoja käyttäjän omaisuudelle.

Takuu ei kata laitteen kaupallista käyttöä.

(Esim.: julkiset tilat, kuten yleiset kylpytilat, majoitustilat, kuntokeskukset, asuntolat.)

Mikäli laite on asennettu muunlaiseen tilaan kuin näissä ohjeissa on kuvattu, vioittuneen laitteen tai sen osan kuljetuksesta tai korjauksesta aiheutuvat kustannukset maksaa omistaja.

F

unktioner

Tromle med ekstra stor kapacitet

Tämä voi aiheuttaa sähköiskun, tulipalon, laitevian tai vaurioita.
